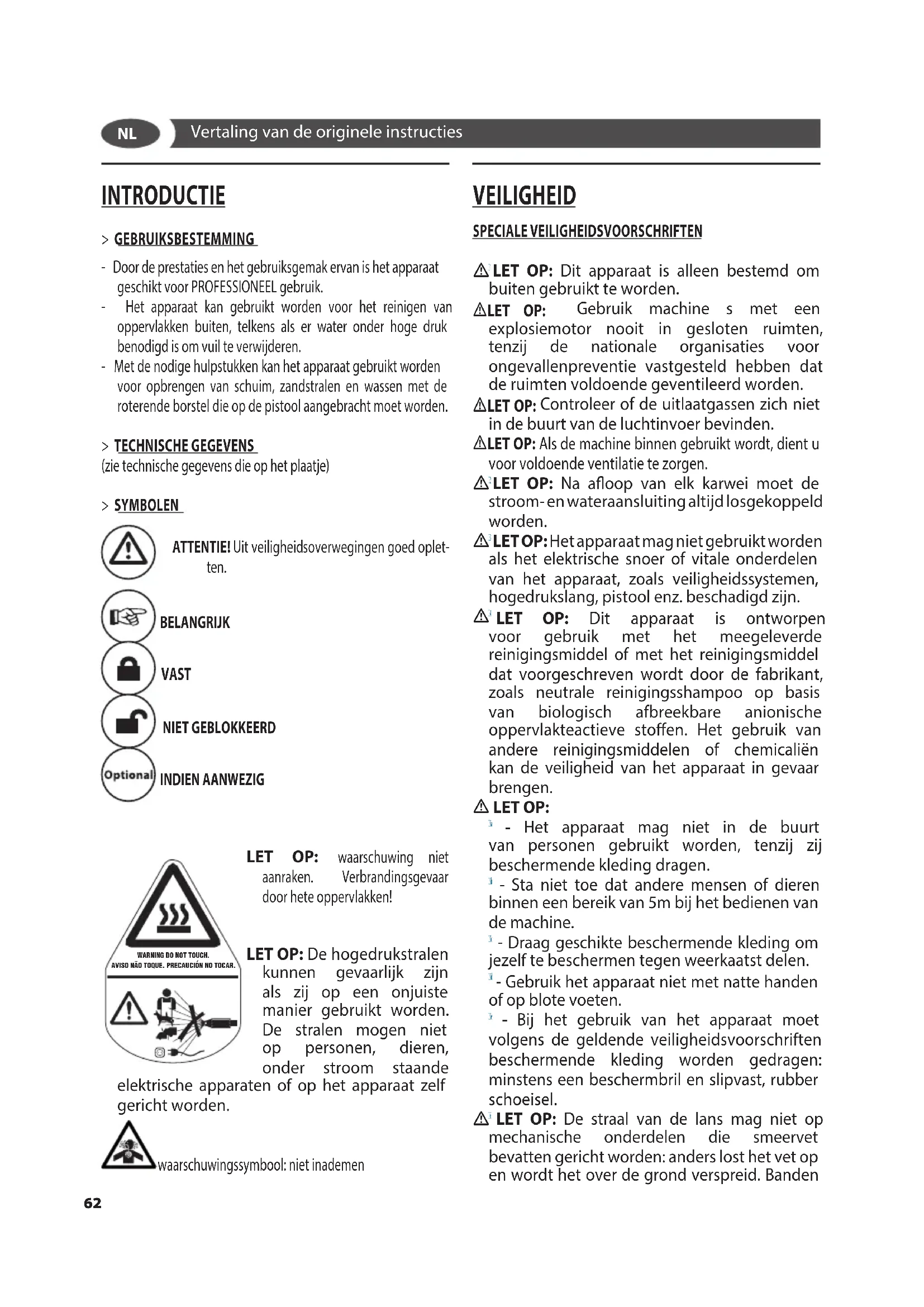

GEBRUIKSAANWIJZING HTR Lavor

61INTRODUCTIE > GEBRUIKSBESTEMMING - Door de prestaties en het gebruiksgemak ervan is het apparaat geschikt voor PROFESSIONEEL gebruik. - Het apparaat kan gebruikt worden voor het reinigen van oppervlakken buiten, telkens als er water onder hoge druk benodigd is om vuil te verwijderen. - Met de nodige hulpstukken kan het apparaat gebruikt worden voor opbrengen van schuim, zandstralen en wassen met de roterende borstel die op de pistool aangebracht moet worden. > TECHNISCHE GEGEVENS (zie technische gegevens die op het plaatje) > SYMBOLEN ATTENTIE! Uit veiligheidsoverwegingen goed oplet- ten. BELANGRIJK VAST NIET GEBLOKKEERD INDIEN AANWEZIG WARNING DO NOT TOUCH.AVISO NÃO TOQUE. PRECAUCIÓN NO TOCAR. LET OP: waarschuwing niet aanraken. Verbrandingsgevaar door hete oppervlakken! LET OP: De hogedrukstralen kunnen gevaarlijk zijn als zij op een onjuiste manier gebruikt worden. De stralen mogen niet op personen, dieren, onder stroom staande elektrische apparaten of op het apparaat zelf gericht worden. waarschuwingssymbool: niet inademen VEILIGHEID SPECIALE VEILIGHEIDSVOORSCHRIFTEN

LET OP: Dit apparaat is alleen bestemd om buiten gebruikt te worden.

• LET OP: Gebruik machine s met een explosiemotor nooit in gesloten ruimten, tenzij de nationale organisaties voor ongevallenpreventie vastgesteld hebben dat de ruimten voldoende geventileerd worden.

• LET OP: Controleer of de uitlaatgassen zich niet in de buurt van de luchtinvoer bevinden.

• LET OP: Als de machine binnen gebruikt wordt, dient u voor voldoende ventilatie te zorgen.

LET OP: Na aoop van elk karwei moet de stroom- en wateraansluiting altijd losgekoppeld worden.

LET OP: Het apparaat mag niet gebruikt worden als het elektrische snoer of vitale onderdelen van het apparaat, zoals veiligheidssystemen, hogedrukslang, pistool enz. beschadigd zijn.

LET OP: Dit apparaat is ontworpen voor gebruik met het meegeleverde reinigingsmiddel of met het reinigingsmiddel dat voorgeschreven wordt door de fabrikant, zoals neutrale reinigingsshampoo op basis van biologisch afbreekbare anionische oppervlakteactieve stoen. Het gebruik van andere reinigingsmiddelen of chemicaliën kan de veiligheid van het apparaat in gevaar brengen.

• LET OP: 05a - Het apparaat mag niet in de buurt van personen gebruikt worden, tenzij zij beschermende kleding dragen. 05b - Sta niet toe dat andere mensen of dieren binnen een bereik van 5m bij het bedienen van de machine. 05c - Draag geschikte beschermende kleding om jezelf te beschermen tegen weerkaatst delen. 05d - Gebruik het apparaat niet met natte handen of op blote voeten. 05e - Bij het gebruik van het apparaat moet volgens de geldende veiligheidsvoorschriften beschermende kleding worden gedragen: minstens een beschermbril en slipvast, rubber schoeisel.

LET OP: De straal van de lans mag niet op mechanische onderdelen die smeervet bevatten gericht worden: anders lost het vet op en wordt het over de grond verspreid. Banden Vertaling van de originele instructies

62van voertuigen en bandenventielen moeten vanaf een afstand van minstens 30 cm worden gereinigd, anders kan de band of het ventiel door de hogedrukstraal beschadigd worden. Een eerste teken van een beschadiging is een verkleuring van de band. Beschadigde banden of ventielen kunnen levens-gevaarlijk zijn.

LET OP: De hogedrukstralen kunnen gevaarlijk zijn als zij op een onjuiste manier gebruikt worden. De stralen mogen niet op personen, dieren, onder stroom staande elektrische apparaten of op het apparaat zelf gericht worden.

LET OP: De slangen, de hulpstukken en de hogedrukaansluitingen zijn belangrijk voor de veiligheid van het apparaat. Er mogen uitsluitend slangen, hulpstukken en aansluitingen die door de fabrikant voorgeschreven worden gebruikt worden (het is zeer belangrijk om ervoor te zorgen dat deze onderdelen in goede staat blijven door onjuist gebruik ervan te vermijden en ze tegen knikken, stoten en schuren te beschermen).

LET OP: Apparaten zonder T.S. – Total Stop : Deze apparaten mogen, als het pistool losgelaten is, niet langer dan 2 minuten in werking blijven. De temperatuur van het terugstromende water neemt aanzienlijk toe en veroorzaakt ernstige schade aan de pomp.

LET OP: Apparaten met T.S. – Total Stop: Het is verstandig om deze apparaten niet langer dan 5 minuten in stand-by te laten staan.

LET OP: Het apparaat moet helemaal uitgezet worden (hoofdschakelaar op (0)OFF) telkens als het apparaat onbeheerd achtergelaten wordt.

LET OP: Elk apparaat wordt in zijn gebruikstoestand getest, het is dus normaal dat er enkele druppels water aan de binnenkant ervan achterblijven.

LET OP: Er goed oo letten dat electrische kabel niet wordt bescadigd. Laat de beschadigde voedingskabel door de fabrikant of de assistentie of gekwaliceerd pesoneel vervangen om gevaren te voorkomen.

LET OP: Apparaat met vloeistof onder druk. Houd het pistool stevig vast om reactiekracht te voorkomen. Gebruik alleen de hogedruksproeier die bij het apparaat geleverd wordt.

LET OP: Dit apparaat is niet bestemd om gebruik te worden door personen (inclusief kinderen) met beperkte lichamelijke, sensoriële of geestelijke vermogens of die geen ervaring of kennis van het apparaat hebben, tenzij ze voor het gebruik instructies ontvangen hebben of ze bijgestaan worden door een persoon die verantwoordelijk is voor hun veiligheid.

LET OP: Kinderen moeten in de gaten gehouden worden om er zeker van te zijn dat ze niet met het apparaat zullen spelen.

LET OP: Gebruik de hogedrukreiniger pas als de hogedrukslang volledig uitgerold is.

LET OP: Pas tijdens het op- en afrollen van de slang op dat de hogedrukreiniger niet kantelt.

LET OP: Als u de slang af- of oprolt moet de machine uitgeschakeld zijn en moet de slang drukloos zijn (apparaat uitschakelen).

LET OP: Ontplongsgevaar. Voorkom het sproei- en met ontvlambare vloeistoen.

LET OP: Maak uitsluitend gebruik van originele reserveonderdelen van de producent of die door de fabrikant goedgekeurd zijn om de veiligheid van de machine te kunnen garanderen.

LET OP: Men mag de straal niet op zichzelf of op andere personen richten om de kleding of de schoenen te reinigen.

24* LET OP: Men mag het apparaat niet door kinderen of door personen die er geen verstand van hebben laten gebruiken.

LET OP: Het water dat door de anti-reux syste- men gelopen is, is niet langer drinkbaar.

LET OP: Schakel het apparaat uit en trek de stek- ker uit het stopcontact als u het onbeheerd ach- terlaat, als u klaar bent met gebruik of als u het omwisselt naar een andere functie, tijdens repa

raties en onderhoud.

LET OP: Ongeschikte verlengsnoeren kunnen gevaarlijk zijn. Maak alleen gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, en zorg dat de verbinding droog blijft en niet op de grond ligt. Wij adviseren u om een kabelhaspel te gebruiken met een aansluiting die zich op minstens 60 mm boven de grond bevindt.

• LET OP: De machine mag onder geen beding worden gebruikt in ruimtes met explosiegevaar.

• LET OP: Het apparaat niet afdekken tijdens gebruik, en zorgen voor voldoende ventilatie.

• LET OP: Het apparaat niet in de regen gebruiken, en de spuitstraal niet op de pomp richten.

• LET OP: Geen gebruik maken van het apparaat op brandbare oppervlakken. - RAAK HET APPARAAT NIET AAN MET NATTE HANDEN.

63· Maximale waterdruk toevoer: 1Mpa De hogedrukreiniger moet zo dicht mogelijk bij het water

leidingnet worden geplaatst. Het niet in acht nemen van bovengenoemde omstandig

heden heeft ernstige mechanische schade aan de pomp tot gevolg of leidt tot verlies van het recht op garantie. Watertoevoer via de waterleiding

• Sluit een toevoerslang (niet meegeleverd) aan op de wateraansluiting van het apparaat en aan de watertoe

• Open de watertoevoer. Watertoevoer uit een open reservoir

• Schroef het koppelstuk voor de watertoevoer los.

• Schroef een zuigslang met lter (niet meegeleverd) aan de wateraansluiting van het apparaat vast.

• Hang het lter in het reservoir.

• Reinig het lter op de aansluiting van de hogedrukslang (indien aanwezig).

• Ontlucht het apparaat voor gebruik. - Schroef de hogedrukleiding van de hogedrukaanslui

ting van het apparaat los. - Schakel het apparaat in en laat het zolang lopen tot het water zonder bellen uit de hogedrukaansluiting komt. - Schakel het apparaat uit en schroef de hogedrukslang weer vast. > STROOMTOEVOER - De elektrische aansluiting van het apparaat moet aan de norm IEC 60364-1 voldoen. Wend u tot een GEKWALIFICEERD ELEKTRICIEN: - om een stekker aan de voedingskabel te laten aanslui

ten die voldoet aan de normen die in het land van in- stallatie van de machine van kracht zijn als de machine geen voedingskabel bevat en als het apparaat niet de

nitief op het lichtnet moet worden aangesloten; BELANGRIJK Alvorens het apparaat aan te sluiten moet gecontroleerd worden of de gegevens die op het typeplaatje staan overeenstemmen met die van het elektriciteitsnet en of het stopcontact beveiligd is met een aardlekschakelaar met een inschakelgevoeligheid van minder dan 0,03 A - 30ms. - Voor het geval het stopcontact en de stekker van het apparaat niet bij elkaar passen moet u het stopcontact door een vakman door een ander type laten vervangen dat wel geschikt is. - Gebruik het apparaat niet bij een omgevingstempera

tuur van beneden de 0°C, als het apparaat uitgerust is met een PVC (H VV-F) snoer.

LET OP: Ongeschikte verlengsnoeren kunnen gevaarlijk zijn. Maak alleen gebruik van een

• LET OP: Het pistool is uitgerust met een veiligheidspal. Telkens als het gebruik van het apparaat onderbroken wordt is het belangrijk dat de veiligheidspal ingeschakeld wordt om per ongeluk opendraaien van het pistool te voorkomen. - Veiligheidssystemen: Pistool uitgerust met veiligheidspal, apparaat met beveiliging tegen elektrische overbelasting (Kl. I), pomp met bypassklep of stopsysteem. - De veiligheidsknop op het pistool dient niet om de hendel tijdens de werking vast te zetten maar om het per ongeluk opendraaien ervan te voorkomen.

• LET OP: Het apparaat is uitgerust met een motor beveiligingssysteem: wacht een aantal minuten of koppel het apparaat van de stroomtoevoer los en sluit hem vervolgens weer aan als het systeem ingegrepen heeft. Breng het apparaat naar het dichtstbijzijnde assistentiecentrum als het probleem aanhoudt of als u niet in staat bent het apparaat opnieuw in te schakelen. > STABILITEIT

LET OP: Het apparaat moet op een veilige en stabiele manier op een horizontale ondergrond neergezet worden. > WATERTOEVOER Hydraulische aansluiting LET OP: (SYMBOL) De apparat niet mag alleen dan recht- streeks op het openbare drinkwaterleidingnet worden aan- gesloten er in de toevoerleiding De hogedrukreiniger mag alleen dan rechtstreeks op het openbare drinkwaterleidingnet worden aangesloten als er in de toevoerleiding een terugstroomklep met afvoer overeenkomstig de geldende normen is geïnstalleerd. Ver

zeker u ervan dat de binnendiameter van de slang tenmin- ste 13mm is en dat hij verstevigd is.

• LET OP: Het water dat door de anti-reflux systemen ge

lopen is, is niet langer drinkbaar. BELANGRIJK: Zuig uitsluitend gelterd of schoon water op. De waterkraan moet een watertoevoer garan

deren die tenminste dubbel is aan de capaciteit van de pomp.

• Minimum wateropbrengst: 30 l/ min.

• Maximum temperatuur van het inlaatwater: 40°C

64verlengsnoer dat geschikt is voor gebruik buitenshuis, en zorg dat de verbinding droog blijft en niet op de grond ligt. Wij adviseren u om een kabelhaspel te gebruiken met een aansluiting die zich op minstens 60 mm boven de grond bevindt.

• LET OP: De machine mag onder geen beding worden gebruikt in ruimtes met explosiegevaar. Het snoer de afmetingen hebben die in onderstaande ta- bel staan. 230-240V 400-415V 3G 2,5 mm2 4G 2,5 mm2 max 20 m max 30 m

• LET OP: Als de machine binnen gebruikt wordt, dient u voor voldoende ventilatie te zorgen. Het kan soms nodig zijn om een rookkanaal voor de afvoer van de verbrandingsproducten van de hogedrukreiniger te gebruiken. Dit probleem is er niet als de machine in de open lucht gebruikt wordt, maar als de machine in een gesloten ruimte geïnstalleerd wordt moeten de aanwijzingen die hieronder vermeld zijn opgevolgd worden: - De lengte van het rookkanaal moet altijd omhoog lopen, indien mogelijk recht omhoog en bij voorkeur niet langer zijn dan 5 m. - Het rookkanaal moet voorzien zijn van een kap om te verhinderen dat er aan de bovenkant regenwater binnenkomt, waarbij uiteraard vermeden moet worden dat de rook er niet uit kan. - De doorsnede A van het rookkanaal moet drie keer zo groot zijn als de schoorsteenuitlaat B van de machine en moet op een afstand van minimaal 20 cm geplaatst worden. Er wordt verder op het belang van de hierboven genoemde punten gewezen om het neerslaan van condens in de machine zoveel mogelijk te beperken. Het water dat in het rookkanaal condenseert en in de machine terechtkomt is bijzonder corrosief voor de ketel en de verwarmingsspiraal. Dit bevat namelijk zwavelzuur en condens tot een temperatuur van ongeveer 180°C. Er moet geprobeerd worden om condensvorming te vermijden maar in ieder geval mag er geen condens in de machine komen. Door deze aanwijzingen niet in acht te nemen kan er binnen korte tijd schade aan de machine toegebracht worden. DOORSNEDE ROOKVANG: 3 keer het oppervlak van de schoorsteen Pijpdiameter = 150 mm DOORSNEDE ROOKVANG VOOR 2 KETELS: 6 keer het oppervlak van de schoorsteen Pijpdiameter = 225 mm GEBRUIK > TOESTEL UITZICHT

Schakelaar van de elektro pomp

Schoonmaakmiddelregelaar

Schakelaar van de verwarmer

Hogedruk water uitlaat

Wateringang met lter

Vloeistofonthardingsmiddeltank Controlelichtjes: ⑥ Controlelichtjes: lege tank Diesel (OPTIONAL) ⑥ A: Groen controlelichtje aangaan schakelaar elek- tropomp ⑥ B: Controlelichtje controle lekken - knippert wanneer men herhaaldelijk in korte tijd de hendel activeert van het pistool of wanneer er zich een lek voordoet in het hoge drukcircuit. De lek verwijderen, u richtende tot een geautori

seerd assistentiecentrum. - deze blijft aan wanneer u de machine in stand-by verlaat gedurende een tijd langer dan 20 minuten. De schakelaar elektropomp uitdoen en weer aan

65of schade aan de machine te voorkomen. - Ontgrendel de veiligheidspal van het pistool en houd de trekker van het pistool ingedrukt totdat er zoveel water uitgestroomd is dat alle lucht eruit gegaan is. - Steek de lans in het pistool. - Steek de Spuitdop in het lans. - Steek de stekker in het stopcontact. 1° STARTEN -INGEBRUIKNAME Als het de eerste keer is dat u de machine gebruikt of als u de machine na lange tijd weer gebruikt is het no

dig de aanzuigslang door te laten lopen zodat zekere vuilresten en luchtbellen verwijderd kunnen worden zodat de straalpijp van de lans niet verstopt raakt. STARTEN-INGEBRUIKNAME Bij ieder gebruik van de machine wordt de juiste lichaamshouding aanbevolen; de ene hand aan het pistool en de andere aan de lans. - Om het apparaat in werking te stellen moet u de trekker van het pistool indrukken en tegelijkertijd de hoofdschakelaar op “ON” ( I ) zetten. Om te wassen met warm water. (afb. A)Draai het schakelaar van de verwarmer en kies de gewenste temperatuur. (afb. A) De brander functioneert, als de machine onder druk staat. Om het schoonmaak- of desinfecteermiddel met de waterstraal te vermengen, de regelaar op de gewenste hoeveelheid zetten zo- als aangegeven in het hoofdstuk “AANZUIGING VAN HET REINIGINGSMIDDEL”.

• LET OP: Als de machine binnen gebruikt wordt, dient u voor voldoende ventilatie te zorgen. > Thermostaat die boven de 100° C graden wordt ingesteld. Graag u aandacht voor het volgende: - De werkdruk mag niet meer dan 32 bar zijn. - Deze kunt u doormiddel van de knop op de bypass (werkdruk)verlagen. - Optie stoom nozzel 3.749.0183"

> AANZUIGING VAN HET REINIGINGSMIDDEL

(afb. I) hoge/lage druk Lanze (Optional) De regelbare kop maakt het mogelijk de waterstraal in te stellen in veel of weinig druk. De druk wordt ingesteld door te draaien aan de kop. Om de druk ⑥ C: Controlelichtjes brander - knippert wanneer de gasolietank leegloopt en de brander stopt. Bijtanken. - blijft aan wanneer de brander aangaat.

> INSTALLATIE EN AANZETTEN

BIJVULLEN Diesel (afb. A) Indicatie te gebruiken type diesel: Diesel voor voertuigen zonder toevoegingen. - De brandstoftank met de op het plaatje met technische gegevens aangegeven brandstof bijvullen (Diesel). - Vermijden dat de tank leeg raakt tijdens het functioneren, om de dieselpomp niet te beschadigen.

• LET OP: Het kan gevaarlijk zijn om verkeerde brandstof te gebruiken. BIJVULLEN schoonmaakmiddel (afb. A) - De schoonmaakmiddelentank vullen met aangeraden producten, geschikt voor de uit te voeren type reiniging.

• LET OP: Maak alleen gebruik van vloeibaar schoonmaakmiddel, gebruik absoluut geen zuur of produkten met teveel alkaline. Wij adviseren u alleen produkten te gebruiken die getest zijn voor gebruik in dit soort machines. > INSTALLATIE (zie blz. CDEFG) - Controleer of de hoofdschakelaar op “OFF”(0) staat en of het waterlter in de inlaataansluiting van de pomp (INLET) zit. - Draai de snelkoppeling met de hand vast, zonder gebruik te maken van gereedschap.Sluit de watertoevoerslang aan op de snelkoppeling. De slang moet een inwendige diameter van minimaal 13 mm (1/2”) hebben. - Sluit de hogedrukslang aan op de uitlaataansluiting van de pomp (OUTLET). Druk de koppeling van de hogedrukslang helemaal naar beneden en draai hem daarna met de hand aan zonder gebruik te maken van gereedschap. - Sluit de hogedrukslang aan op het pistool - Draai de waterkraan helemaal open. De watertemperatuur moet absoluut beneden de 40°C zijn. BELANGRIJK: Het te gebruiken water voor de hogedrukreiniger moet schoon zijn om het functioneren van de machine niet te belemmeren,

66te vergroten, draait u de draaibare kop met de klok mee. De aanzuiging van schoonmaakmiddel is automatisch als de instelbare kop van de lans is ingesteld in de stand voor weinig druk (tegen de klok ingedraaid). Als u de machine start, is het toevoegen van schoon

maakmiddel in het water automatisch als het water passeert.

> AANZUIGING VAN HET REINIGINGSMIDDEL

(afb. I) hoge druk Lanze (Optional) Het reinigingsmiddel wordt automatisch aangezogen als de kraan opengedraaid wordt . Als u de machine start, is het toevoegen van schoon

maakmiddel in het water automatisch als het water passeert.

• LET OP: Maak alleen gebruik van vloeibaar schoonmaakmiddel, gebruik absoluut geen zuur of produkten met teveel alkaline. Wij adviseren u alleen produkten te gebruiken die getest zijn voor gebruik in dit soort machines. (indien voorhanden) Machine voorzien van Total Stop vertraagd en onder laagspanning met intelligente uitschakeling: - Als de machine in werking is, stopt de motor automatisch na circa 15 seconden door de hendel van het pistool los te laten, waardoor slijtage van de onderdelen tijdens de by-pass fase van de pomp (motor in stand-by) wordt voorkomen. - Door op de hendel van het pistool te drukken, wordt de motor automatisch opnieuw gestart.

• LET OP: niet langer dan 5 minuten in stand-by laten. - In het geval dat de machine voor een periode langer dan 20 minuten in stand-by blijft, schakelt de machine automatisch en volledig uit: met het indrukken van de hendel van het pistool wordt de machine NIET in werking gesteld.

• Indien u de machine in werking wilt stellen, dient de schakelaar in de (0) “OFF” stand en vervolgens in de (I) “ON” stand te worden geplaatst.> DRUKREGELAAR Als de machine uitgerust is met een drukregelaar: - als de druk op het minimum ingesteld is kan het gebeuren dat het T.S. niet inschakelt. Er dient dus vermeden te worden om de machine langer dan 1 minuut in bypass te laten functioneren; - stel de hendel van het pistool niet te vaak in werking (hierdoor kunnen storingen in de werking optreden). - Draai de schakelaar na de werkzaamheden naar de “OFF” stand. - Handspuitpistool bedienen tot het apparaat drukvrij is. Apparaat uitschakelen

• LET OP: GEVAAR Verbrandingsgevaar door heet water! Na de werking met heet water of stoom moet het apparaat ter afkoeling minstens twee minuten met koud water en een geopend pistool gebruikt worden.

Watertoevoer sluiten.

Pomp met apparaatschakelaar kort (ca. 5 secon- den) inschakelen.

Stekker alleen met droge handen uit het stopcon- tact trekken.

Wateraansluiting verwijderen.

Handspuitpistool bedienen tot het apparaat drukvrij is.

Spuitstuk in houder van de kap vastzetten.

Hogedrukslang en elektrische leiding oprol- len en op houders hangen. Apparaat met slangtrommel:

hogedrukslang voor het oprollen gestrekt leggen.

Handkruk in de richting van de wijzers van de klok (pijlrichting) draaien. Instructie: Hogedrukslang en elektrische lei- ding niet knikken. - Apparaat met alle accessoires in een vorstvrije ruimte bewaren, Buiten bereik van kinderen. - Apparaat in een vorstvrije ruimte opslaan. - Het apparaat mag alleen binnen worden opgeborgen.

67neel uit te laten voeren, omdat het ontkalkingsproduct slijtage aan de onderdelen kan veroorzaken. Voor het lozen van onkalkingsproducten dient u zich aan de normen te houden. > Vloeistofonthardingsmiddeltank. (Optional-indien aanwezig) De ontkalkingsbehandeling moet periodiek met speci

eke producten gedaan worden. De regelmaat hangt af van de hardheid van het water. Men raadt aan deze werkzaamheid door ons service personeel uit te laten voeren, omdat het ontkalkingsproduct slijtage aan de onderdelen kan veroorzaken. Voor het lozen van onkal

kingsproducten dient u zich aan de normen te houden. - Vul de onthardingsmiddeltank met onze producten (in ieder geval met producten die niet corrosief zijn), de dosering is ingesteld op een gemiddelde waarde, de servicediensten kunnen de instelling aan de plaatselijke omstandigheden aanpassen.

> SCHOONMAKEN VAN DE VERWARMINGSKETEL

• LET OP: Voor all onderhoudswerkzaamheden op de verwarmingsketel, de hogedrukpomp en de machine moet men zich wenden tot professioneel gespecialiseerd personeel of tot een van de geautoriseerde servicecentra. - Het schoonmaken van de verwarmingsketel moet periodiek iedere 180 ÷ 200 werkuren uitgevoerd worden en te werk gaan zoals hieronder aangegeven: - Den ens met het mondstuk en de elektrodes demonteren (kopstuk brander). - Met perslucht het mondstuklter schoonmaken en de positie van de elektrodes controleren. - De deksel van de verwarmingsketel verwijderen, de deector schoonmaken. - Dan de binnendeksel met de hand verwijderen. - De blokmoeren van het verwarmingselement losschroeven (afb. 18) en het verwarmingselement zelf uit de verwarmingsketel halen. - Met de staalborstel het verwarmingselement schoonmaken. - De resten in de verwarmingsketel opzuigen. - Alles weer monteren door de handelingen in omgekeerde volgorde uit te voeren.

• LET OP: Periodiek moet een totale controle en afregeling van de verbranding uitgevoerd worden, zoals de wet voorschrijft, door gespecialiseerd personeel. > ELEKTRICITEITSSCHEMA Zie de illustraties, blz. 7-8. BELANGRIJK: Alvorens enig ondrhoud op de machine uit te voeren de druk wegnemen, de elekticiteits en de watertoevoer verbreken.

CONTROLE OLIENIVEAU POMP

Periodiek het olieniveau controleren. De olie moet in het begin na 50 werkuren ververst worden, daarna ie

dere 500 uur. Men raadt SAE 20/30 , 15W-40, 20W-40 olie aan. CONTROLE WATERZUIGFILTER Periodiek het waterzuiglter controleren geplaatst in het toevoer- verbindingsstuk Dit is belangrijk om ver

stoppingen te voor-komen en de goede werking van de pomp niet in gevaar te brengen.

SCHOONMAKEN VAN HET DIESEL FILTER

Podiek het diesel lter controleren; als het versleten of te vuil is, dit vervangen.

VERVANGING MONDSTUK STRAALPIJP

Het mondstuk vervangen, als de druk onder normale waarden zakt. ELECTRISCHE MOTOR In geval van oververhitting stopt de motor. Wacht on

geveer 5 tot 10 min. Vooraleer de pomp opnieuw in werking te stellen. Zoek eveneens naar de oorzaak van het probleem. ELEKTRISCH SNOER

• LET OP: Er goed oo letten dat electrische kabel niet wordt bescadigd. Laat een beschadigde aansluitkabel onmiddellijk door een erkende klantenservice of elektromonteur vervangen. > ONTKALKING De ontkalkingsbehandeling moet periodiek met speci

eke producten gedaan worden. De regelmaat hangt af van de hardheid van het water. Giet volgens de ge

bruiksaanwijzing op de verpakking ongeveer 1 liter van het ontkalkingsmiddel in een vat van 30 liter. Het pistool van de hogedrukslang halen, het vrije uit-einde van deze slang in het reservoir dompelen, zodat er een gesloten crcuit gevormd wordt en de hogedruk reini

ger minstens 1 minuten het produkt laten opzuigen. Het is aan te raden, dat het uiteinde van de afvoer

slang in een linnen zak of een netje leegt om te voor- komen dat de verwijderde kalk weer in omloop wordt gebracht. Dan de normale aansluiting weer tot stand brengen en overdadig met koud water spoelen. Men raadt aan deze werkzaamheid door ons service perso

68> WATERSCHEMA Zie de illustraties, blz. 7-8.

> REPARATIE - RESERVE ONDERDELEN

Bij eventuele storingen die in de voorliggende ge- bruiksaanwijzing niet voorkomen, raden wij u aan, u tot onze klantenservice te werden daar zij de noodza

kelijke reparaties doorvoeren of de originele reserve onderdelen ter beschikking stellen. Gebruik uitsluitend originele onderdelen. > GARANTIE VOORWAARDEN Al onze apparaten zijn onderworpen aan zorgvuldige tests en zijn gedekt voor fabrieksfouten in overeen

stemming met de geldende voorschriften (minimaal 12 maanden). De aanvangsdatum van de garantie wordt bepaald door de aankoopdatum. Als uw machine of toebehoor moet hersteld worden, gelieve de kassticket of het factuur bijzetten. Reparatie onder garantie is aan de onderstaande voorwaarden verbonden: - het defect moet aan pro

ductiefout of aan een defect in het materiaal of vak- manschap te wijten zijn. - de aanwijzingen in de hand- leiding moeten zorgvuldig bestudeerd en opgevolgd zijn. - de reparatie dient door een servicepartner uitge

voerd te worden. - alleen originele accessoires kunnen gebruikt worden. - schade of vorstschade vallen niet onder de garantie. - er dient altijd zuiver kraanwater ge

bruikt te worden. - de hogedrukreiniger mag niet voor verhuur of andere commerciële aktiviteiten gebruikt zijn. - U dient ten alle tijde een kopie van de aankoop

bon voorzien van de aankoopdatum te overleggen. Het volgende valt niet onder de garantie: - De bewegende onderdelen die aan slijtage onderhe

vig zijn. - De hogedrukslang en optionele hulpstukken. - De garantie dekt geen defecten te wijten aan trans

port, nalatigheid, niet-aangepast gebruik of gebruik niet conform met de gebruiksaanwijzing. - De reiniging van de hoge drukreiniger valt niet onder de garantie. Onder garantie valt het vervangen van defecte onder

delen, het verpakken en verzenden valt hier echter niet onder. De vaststelling van een defect betekend niet dat het apparaat automatisch wordt vervangen of de ga

rantie wordt verlengd. De fabrikant is niet verantwoor- delijk voor ongelukken en schade veroorzaakt door een slechte plaatsing of onoordeelkundig gebruik. LET OP! Defecten zoals verstopte sproeiers, geblok

keerde machine door de vorming van kalkaanslag, be- schadigde hulpstukken (zoals bijv. geknikte slang) en/ of machines die geen defecten vertonen worden NIET GEDEKT DOOR GARANTIE. > WEGGOOIEN In de hoedanigheid van eigenaar van een elek- trisch of elektronisch apparaat wordt het u door de wet (in overeenstemming met de EU richtlijn 2012/19/CE van 27 januari 2003 betreende afval van elektrische en elektronische apparatuur en de natio

nale wetgeving van de EU Lidstaten die deze richtlijn toepassen) verboden om dit product of de elektrische/ elektronische accessoires hiervan af te danken als vast huishoudelijk afval en bent u verplicht om hem te brengen naar een speciaal verzamelcentrum. Het is mogelijk om het product direct door de dealer te laten afdanken door middel van de aankoop van een nieuw product dat equivalent is aan het af te danken product. Het achterlaten van dit product in het milieu kan ern

stige schade aan het milieu en aan de gezondheid ver- oorzaken. Het symbool van de afbeelding stelt een vuilniston voor huishoudelijk afval voor. Het is absoluut verboden om het apparaat hierin te stoppen. Het niet opvolgen van de aanwijzingen van de richtlijn 2012/19/CE en de bepalingen met betrekking hiertoe van de verschillen

de Lidstaten wordt administratief gesanctioneert.

> STORINGEN EN OPLOSSINGEN

Voordat er een ingreep verricht wordt moet altijd de stekker uit het stopkontact gehaald worden, de water

toevoer onderbroken worden en de druk van het appa- raat gehaald worden. Als na het zoeken van de storing aan de hand van deze gebruiksaanwijzing de storing niet verholpen is kunt u zich tot onze klantendienst wenden. Storingen Bij het inschakelen start de machine niet Oorzaaken - De stekker zit niet goed in het stopkontact. - Zekering van het verbindingspaneel doorgeslagen. Remedies - Stekker en het snoer controleren. - Controleer/vervang. Storingen De motor zoemt maar slaat niet aan Oorzaaken - Een fase mankeert (bij 3 fase model). - Te lage spanning. - Hogedrukpomp geblokkerd.

69Remedies - Wend u tot een erkende servicedienst. - Wend u tot een erkende servicedienst. - Wend u tot een erkende servicedienst. Storingen De motor stopt onverwacht of na een paar seconden Oorzaaken - De noodschakelaar is gesprongen omdat de netspanning onvoldoende is. Remedies - De waarde van de netspanning controleren. - Wend u tot een erkende servicedienst. Storingen Met open straalpijp gaat druk omho- og en omlaag Oorzaaken - Mondstuk verstopt of vervormt. - Verwarmingsketel of straalpijp verkalkt. Remedies - Schoonmaken of vervangen. - Overgaan tot ontkalking. Storingen Teveel trillingen bij toevoer Oorzaaken - Drukaccu leeg. - Versleten of vuile ventielen.Stekker en het snoer controleren. Remedies - Controleer de druk in de accu. - Controleer/vervang. Storingen Pomp loopt maar voorgeschreven druk blijft achterwegen Oorzaaken - Pomp zuigt lught aan. - Ventielen zijn versleten. - Lager van de regelventiel versleten. - Verkeerde of versleten straalpijp. - Versleten pakkingen. Remedies - Toevoerslangen op dichtheid controleren. - Controleer/vervang. - Controleer/vervang. - Wend u tot een erkende servicedienst. - Wend u tot een erkende servicedienst. Storingen Onregelmatige druk Oorzaaken - Aanzuig- of drukventiel versleten. - Vuiligheid in de ventielen. - Valse lucht aanzuiging. - Versleten pakkingen. Remedies - Controleer/vervang. - Ventielen controleren of reinigen. - Toevoer leidingen controleren of verwisselen. - Pakkingen controleren of vervangen. Storingen Wegvallen van de druk Oorzaaken - Straalpijp versleten. - Toevoer of drukventiel kapot of ventielen. - Vuiligheid in de ventielen. - Lager van het instelventiel versleten. - Versleten pakkingen. Remedies - Vervang straalpijp. - Ventielen controleren of vervangen. - Ventielen controleren of vervangen. - Lager controleren. - Vervang pakkingen. Storingen Veel lawaai Oorzaaken - Luchtaanzuiging. - Ventielveer v/h uitgangs- of drukventiel kapot of versleten. - Versleten lager. - Te hoge doorloop temperatuur. Remedies - Controleer dichtingen van de leidingen. - Ventielveer oprekken. - Lager vervangen. - Temperatuur herinstellen. Storingen Water in de olie Oorzaaken - Sluitring van de behuizing versleten. - Hoge luchtvogtigheid. - Pakkingen volledig versleten. Remedies - Controleer/vervang. - Olie twee maal vaker wisselen dan voorgeschreven. - Pakkingen vervangen. Storingen Water lekken tussen behuizing en kop Oorzaaken - Versleten pakkingen. - Zuiger versleten. - O-ring van de dop versleten. Remedies - Pakkingen vervangen. - Zuiger vervangen. - O-ring vervangen. Storingen Olie lekken tussen behuizing en kop Oorzaaken - Afsluitring van de behuizing. Remedies - Vervang afsluitrin. Storingen Bij het inschakelen van de brander slaat verbrandingsketel niet aan

70Oorzaaken - Diesel ontbreekt. - Diesellter verstopt. - Dieselpomp geblokeerd of verbrand. - Thermostaat kapot. - Ontstekeing te zwak of ontbreekt. - Onjuiste afstand tussen electrodes. - Zekering doorgeslagen. Remedies - Het niveau in de tank controleren en of de harde zuigpijp schoon is. - Het kleine lter vervangen. - Vervangen. - Vervangen. - Wend u tot een erkende servicedienst. - Positie controleren. - Vervang zekering. Storingen Water niet warm genoeg Oorzaaken - Weinig rendement van de verwarmingsketel. - Verwarmingselement verkalkt. Remedies - Filter mondstuk brander schoonmaken. - Ontkalken. Storingen Teveel rook uit rookgat Oorzaaken - Verkeerde brandstof. - Brandstof aangetast door vuil water. Remedies - Reinig diesellter en verwarmingsketel. - Tank en diesellter. - Goed reinigen. Storingen Onvoldoende opzuigen scho- onmaakmiddel Oorzaaken - Schoonmaakmiddel op. - Injector verkalkt. - Verwarmingselement slang of straalpijp verstopt. Remedies - Bijvullen. - Schoonmaken. - Schoonmaken of ontkalken.
