РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HTR Lavor

ГИДРООЧИСТИТЕЛЬ ВЫСОКОГО ДАВЛЕНИЯ стр 140

(ИНСТРУКЦИЯ )ЗА ПАРОСТРУЙКА стр. 168

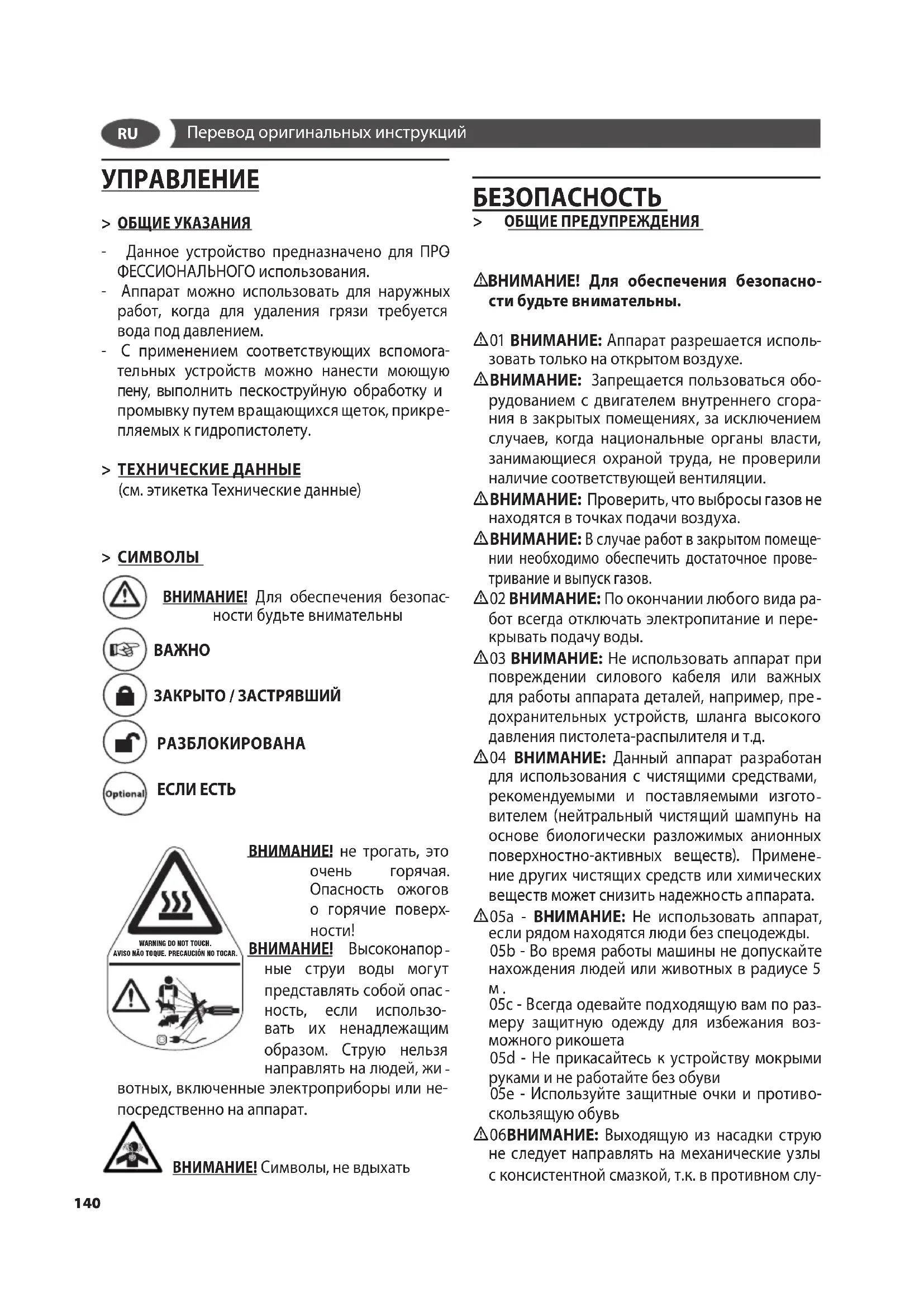

139УПРАВЛЕНИЕ > ОБЩИЕ УКАЗАНИЯ - Данное устройство предназначено для ПРО

ФЕССИОНАЛЬНОГО использования. - Аппарат можно использовать для наружных работ, когда для удаления грязи требуется вода под давлением. - С применением соответствующих вспомога

тельных устройств можно нанести моющую пену, выполнить пескоструйную обработку и промывку путем вращающихся щеток, прикре

пляемых к гидропистолету. > ТЕХНИЧЕСКИЕ ДАННЫЕ (см. этикетка Технические данные)

ВНИМАНИЕ! Для обеспечения безопас- ности будьте внимательны

ЗАКРЫТО / ЗАСТРЯВШИЙ РАЗБЛОКИРОВАНА

WARNING DO NOT TOUCH. AVISO NÃO TOQUE. PRECAUCIÓN NO TOCAR. ВНИМАНИЕ! не трогать, это очень горячая. Опасность ожогов о горячие поверх

ВНИМАНИЕ! Высоконапор

ные струи воды могут представлять собой опас

ность, если использо- вать их ненадлежащим образом. Струю нельзя направлять на людей, жи

вотных, включенные электроприборы или не- посредственно на аппарат. ВНИМАНИЕ! Символы, не вдыхать БЕЗОПАСНОСТЬ > ОБЩИЕ ПРЕДУПРЕЖДЕНИЯ

• ВНИМАНИЕ! Для обеспечения безопасно

сти будьте внимательны.

• 01 ВНИМАНИЕ: Аппарат разрешается исполь

зовать только на открытом воздухе.

• ВНИМАНИЕ: Запрещается пользоваться обо

рудованием с двигателем внутреннего сгора- ния в закрытых помещениях, за исключением случаев, когда национальные органы власти, занимающиеся охраной труда, не проверили наличие соответствующей вентиляции.

• ВНИМАНИЕ: Проверить, что выбросы газов не находятся в точках подачи воздуха.

• ВНИМАНИЕ: В случае работ в закрытом помеще

нии необходимо обеспечить достаточное прове- тривание и выпуск газов.

• 02 ВНИМАНИЕ: По окончании любого вида ра

бот всегда отключать электропитание и пере- крывать подачу воды.

• 03 ВНИМАНИЕ: Не использовать аппарат при повреждении силового кабеля или важных для работы аппарата деталей, например, пре

дохранительных устройств, шланга высокого давления пистолета-распылителя и т.д.

• 04 ВНИМАНИЕ: Данный аппарат разработан для использования с чистящими средствами, рекомендуемыми и поставляемыми изгото

вителем (нейтральный чистящий шампунь на основе биологически разложимых анионных поверхностно-активных веществ). Примене

ние других чистящих средств или химических веществ может снизить надежность аппарата.

• 05a - ВНИМАНИЕ: Не использовать аппарат, если рядом находятся люди без спецодежды. 05b - Во время работы машины не допускайте нахождения людей или животных в радиусе 5

05c - Всегда одевайте подходящ ую вам по раз

меру защитную одежду для избежания воз- можного рикошета 05d - Не прикасайтесь к устройству мокрыми руками и не работайте без обуви 05e - Используйте защитные очки и противо- скользящую обувь

• 06ВНИМАНИЕ: Выходящую из насадки струю не следует направлять на механические узлы с консистентной смазкой, т.к. в противном слу

Перевод оригинальных инструкций

140ставляемую вместе с маш иной.

16ВНИМАНИЕ: Не допускается использование изделия детьми и лицами с ограниченными фи- зическими, сенсорными и умственными возмож- ностями, а также лицами, не имеющими соответ- ствующего опыта и навыков, до тех пор, пока ими не будет пройдено соответствующее обучениз и инструктаж.

17ВНИМАНИЕ: Не допускается использование изделия детьми для игр даже под присмотром

• 18 ВНИМАНИЕ: Ни в коем случае не включайте аппарат для мойки под давлением до того, как развернут шланг высокого давления.

• 19 ВНИМАНИЕ: Аккуратно сверните и уберите шланг так, чтобы не перевернуть аппарат для мойки под давлением.

• 20ВНИМАНИЕ: Когда шланг разворачивается или сворачивается аппарат должен быть вы

ключен и в нем не должно быть остаточного давления (спущено).

21ВНИМАНИЕ: Риск взрыва. Не распылять горю- чих жидкостей.

22ВНИМАНИЕ: Для обеспечения безопасности машине, используйте только оригинальные запча- сти от производителя или утвержденного произ-

• 23ВНИМАНИЕ: Не направлять струю на себя или других людей с целью очистки обуви или

ВНИМАНИЕ: Не допускать к пользова- нию аппаратом детей или необученный пер-

24* ВНИМАНИЕ: Вода, которая проходит че- рез противоток, считается не питьевой.

ВНИМАНИЕ: Перед выполнением каких-ли- бо работ по техническому обслуживанию или очистке отключите аппарат от электрической

ВНИМАНИЕ: Несоответствующие удлини- тельные кабели могут быть опасны. Удлини- тельный кабель (если используется), должен быть пригоден для наружного применения, не допускается намокание соединений и их соприкосновение с землёй. Рекомендуется ис- пользовать кабельный барабан, обеспечиваю- щий расстояние от розетки до земли не менее 60 мм.

ВНИМАНИЕ: При использовании удлини- тельного кабеля штекер и розетка должны быть водонепроницаемыми;

При использовании очистителей высокого давления могут образовываться аэро- золи. Вды- хание аэрозолей может быть опасным для здо- ровья. чае произойдет рассеивание смазки по окру- жающему участку. Шины и воздушные клапаны шин должны промываться с расстояния не ме

нее 30 см, в противном случае под действием струи воды высокого давления может прои

зойти их повреждение. П ервым признаком та- кого повреждения является выцветание шины. Поврежденные шины и воздушны е клапаны шин опасны для жизни.

• 07ВНИМАНИЕ: Высоконапорные струи воды могут представлять собой опасность, если ис

пользовать их ненадлежащим образом. Струю нельзя направлять на людей, животных, вклю

ченные электроприборы или непосредствен- но на аппарат.

• 08ВНИМАНИЕ: Шланги высокого давления, комплектующие детали и соединения имеют большое значение для безопасности аппарата. Используйте только шланги, комплектующие детали и соединения, рекомендуемые изгото

вителем (очень важно, чтобы эти детали оста- вались неповрежденными, поэтому следует избегать ненадлежащего применения и предо

хранять их от сгибов, ударов и ссадин).

• 09ВНИМАНИЕ: Аппараты без T.S. - системы автоматического останова не должны рабо

тать более 2 минут с разблокированным писто- летом. Температура воды, Отводимой в цирку- ляционный контур, значительно повышается и может серьезно повредить насос.

• 10 ВНИМАНИЕ: Аппараты с T.S. -системой ав

томатического останова не следует оставлять в режиме ожидания (stand-by) более 5 минут.

• 11 ВНИМАНИЕ: Аппарат необходимо полно

стью выключать каждый раз (главный выклю- чатель в положение «OFF»), когда он остается без присмотра.

• 12 ВНИМАНИЕ: Каждая машина подвергает

ся окончательному производственному кон- тролю в условиях ее использования, поэтому обычно в ней остается несколько капель воды.

• 13 ВНИМАНИЕ: Следите за тем, чтобы не был поврежден силовой кабель. Поврежденный соединительный провод следует немедленно заменить, для этого обратиться к специалисту

электрику авторизованного сервисного пред-

• 14 ВНИМАНИЕ: В машине находятся жидкости под давлением. При включении пистолета-рас

пылителя его следует держать крепко, чтобы компенсировать реактивную силу. Использо

вать только форсунку высокого давления, по-

В зависимости от окружения, для защиты от аэрозолей может потребоваться респиратор- ная маска класса FFP 2 или подоб-

• ВНИМАНИЕ: Абсолютно запрещается пользова- ние машиной в помещениях или зонах, классифи- цированных как потенциально взрывоопасные.

ВНИМАНИЕ: В случае работ в закрытом по- мещении необходимо обеспечить достаточное проветривание и выпуск газов..

ВНИМАНИЕ: запрещается пользование маши- ной под дождем.

ВНИМАНИЕ: Абсолютно запрещается пользо- вание машиной в помещениях или зонах, клас- сифицированных как потенциально взрывоопас-

• ВНИМАНИЕ: - НИКОГДА НЕ ДОТРАГИВАЙТЕСЬ ДО АППАРА

- НИКОГДА НЕ ТЯНИТЕ ЗА ШНУР ЭЛЕКТРО

ПИТАНИЯ, ЧТОБЫ ВЫНУТЬ ШТЕПСЕЛЬНУЮ ВИЛКУ ИЗ РОЗЕТКИ. - ЕСЛИ ВО ВРЕМЯ РАБОТЫ ПОДАЧА ЭЛЕКТРО

> ПРЕДОХРАНИТЕЛЬНЫЕ УСТРОЙСТВА:

ВНИМАНИЕ: Пистолет-распылитель снабжен предохранительной блоки ровкой. Во избежание случайного открытия ее следует включать при каждом перерыве в работе аппарата. - Предохранительные устройства: пистолет-распы- литель с предохранительной блокировкой, двига- тель с защитой от электрической перегрузки (Кл. 1), насос с перепускным клапаном или остановом. - Кнопка безопасности на пистолете служит не для блокировки рычага во время работы, а для пре- дотвращения случайного открытия пистолета.

ВНИМАНИЕ: Aппарат оснащён устройством для защиты двигателя: при вступлении в действие устройства, выждать несколько минут или, как альтернатива, отключить и снова подключить ап- парат к электрической сети. При повторном воз- никновении проблемы, или при невключении, об- ратиться в ближайший сервисный центр. > УСЛОВИЯ ДЛЯ ОБЕСПЕЧЕНИЯ УСТОЙЧИВОСТИ

ВНИМАНИЕ: Устойчивость прибора гаран- тирована только в том случае, если он уста- новлен на ровной поверхности . > ПОДАЧА ВОДЫ Подключение к источнику подачи воды ВНИМАНИЕ: Аппарат допускается Hе можно подключать непосредственно к общему водопро

воду питьевого водоснабжения. Гидроочиститель можно подключать непосред- ственно к общему водопроводу питьевого во- доснабжения только при условии, что в трубо- проводе подачи воды установлено устройство защиты от обратного потока с опорожнением, соответствующее действующим нормативам. Убедитесь в том, что шланг усилен, а его диаметр составляет не менее 13 мм.

ВНИМАНИЕ: Вода, которая проходит через противоток, считается не питьевой ВАЖНО: Используйте только фильтрованную или чистую воду. Разборный кран воды должен обеспечивать подачу, объем которой вдвое пре- вышает максимальную производительность на-

- Минимальная производительность: 30 л/ мин. - Максимальная температура воды на входе: 40°C - Максимальное давление воды на входе: 1Mpa Гидроочиститель следует размещать как можно ближе к водоснабдительной сети. Несоблюдение вышеуказанных условий приво- дит к серьезному механическому повреждению насоса, а также к потере гарантии. Подача воды от водопроводной сети - Подсоедините гибкий шланг подачи воды (не вхо- дит в комплект поставки) к штуцеру для воды на аппарате и к источнику подачи воды. - Откройте кран. Подача воды из открытого бака - Отвинтите штуцер для подачи воды. - Привинтите всасывающую трубку с фильтром (не входит в комплект поставки) к штуцеру для воды на аппарате. - Погрузите фильтр в бак. - Перед началом эксплуатации удалите воздух из

- Отвинтите гибкий шланг высокого давления, подведенный к штуцеру высокого давления на ап-

- Включите аппарат и дождитесь момента, когда из выхода высокого давления начнет выходить вода без пузырьков. - Выключите аппарат и вновь привинтите гиб- кий шланг высокого давления.

142> СИСТЕМА ЭЛЕКТРОПИТАНИЯ - Подключение аппарата к электросети должно соответствовать стандарту IЕС 60364-01. Обращайтесь к КВАЛИФИЦИРОВАННОМУ

- для подсоединения вилки в соответствии с действующими в стране установки оборудо

вания нормами, в случае если она отсутствует на кабеле питания, и аппарат не предназначен для стационарного подключения к сети элек

троснабжения ВАЖНО: Прежде чем подключить аппарат к сети убедитесь в том, что данные на фирмен

ной табличке соответствуют характеристикам электрической сети и розетка защищена ав

томатическим предохранительным выключа- телем, срабатывающим при появлении тока утечки, с пороговой чувствительностью ниже 0,03А - З0 мс. - Если сетевая вилка аппарата не подходит к розетке, замените розетку на подходящую, для этого обратитесь к специалисту. - Не использовать аппарат при температуре ниже 0°С, если он оснащен шлангом из пвх (H VV-F).

ВНИМАНИЕ: Несоответствующие удлини- тельные кабели могут быть опасны. Удлини- тельный кабель (если используется), должен быть пригоден для наружного применения, не допускается намокание соединений и их соприкосновение с землёй. Рекомендуется ис- пользовать кабельный барабан, обеспечиваю- щий расстояние от розетки до земли не менее 60 мм.

ВНИМАНИЕ: При использовании удлини- тельного кабеля штекер и розетка должны быть водонепроницаемыми; 230-240V 400-415V 3G 2,5 mm2 4G 2,5 mm2 max 20 m max 30 m РАСПОЛОЖЕНИЕ ДЫМОХОДА В ЗАКРЫТЫХ

• ВНИМАНИЕ: В случае работ в закрытом помеще

нии необходимо обеспечить достаточное прове- тривание и выпуск газов. Иногда необходимо использовать дымоход для вывода продуктов сгорания очистителя высокого давления. Этой проблемы не возникает, если аппарат используется на открытом воздухе, однако в случае его установки в закрытом поме- щении необходимо следовать следующ им

- Дымоход должна быть всегда направлена вверх, быть по возможности в вертикаль- ном положении и не превышать 5 м. - Дымоход должна оснащаться колпаком для предотвращения попадания дождевой воды в верхнюю оконечную часть. В то же время она не должна препятствовать выхо- ду дымовых газов. - Сечение «А» дымохода должно быть в три раза больше сечения выхода дымовой тру- бы аппарата «B» и находиться на расстоянии не менее 20 см. Следует обратить особое внимание на из- ложенную выше информацию, чтобы макси- мально ограничить попадание конденсата в аппарат. Вода, конденсируемая в дымохо- де и попадающая в аппарат, может вызвать коррозию бойлера и змеевика. Она содер- жит серную кислоту и конденсируется до температуры примерно 180°С. Необходимо избегать образования конденсата. В любом случае конденсат не должен попадать в ап-

Несоблюдение этих указаний может приве- сти к повреждению аппарата за короткий

СЕЧЕНИЕ ЗАБОРНОЙ ДЫМОВОЙ ТРУБЫ: В 3 раза больше участка минимального сече-

Диаметр труб: 150 мм СЕЧЕНИЕ ЗАБОРНОЙ ДЫМОВОЙ ТРУБЫ ДЛЯ 2 БОЙЛЕРОВ: В 6 раза больше участка минимального сече-

Диаметр труб: 225 мм

> РАСПАКОВКА (рис. B) Удалить верхние нижние крючки, прикрепляю

щие картон к паллетам. Вынуть картонную ре-

143шетку, опустить два колеса машины на землю и вынуть паллету. > БАЗОВАЯ КОМПЛЕКТАЦИЯ

Выключатель электронасоса

Регулятором горелки средства

Регулятором моющего средства

Выключатель горелки (OPTIONAL)

Выход воды под высоким давлением

Трубка опрыскивателя

Шланг высокого давления

Патрубок держателя ш ланга

бак умягчителя Индикаторы: ⑥ Индикаторы (Дизель DIESEL) (OPTIONAL) ⑥A: Зеленый индикатор включения выключателя

⑥B: - мигает, когда включается повторно на ко

роткое время рычаг пистолета, или когда выявляется утечка в системе высокого давления. Удалить утечку, обратившись в авторизированный центр технического об

служивания. - остается включенны м, когда машина нахо

дится в ожидании на время, превышающее 20 минут. Выключить и включить выключатель элек

⑤C: SИндикатор горелки - мигает, когда бак дизельного топлива пуст и останавливает горелку. Произвести за

- остается включенным, когда включается

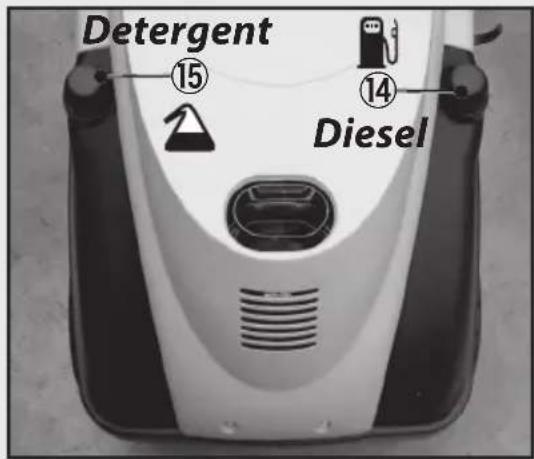

> УСТАНОВКА И ЗАПУСК ЗАПРАВКА (Дизель) (рис. A) Указания по используемому виду топлива: Diesel для тягачей без присад.ок . Наполнить бак горючим, указанным на табличке технических данных (Дизель). Избегать опустошения бака во время работы во избежание повреждения дизельного насоса.

• ВНИМАНИЕ: Использование несоответствующе

го горючего может привести к опасности. ЗАПРАВКА (Моющего) (рис. A) Наполнить бачок моющего средства рекоменду

емыми продуктами, подходящими к выбранному типу мойки.

• ВНИМАНИЕ: Использовать исключительно жидкие моющие средства, однозначно избегать кислотных или очень щелочных продуктов. Реко

мендуем пользоваться нашими продуктами, разработанными специально для использова

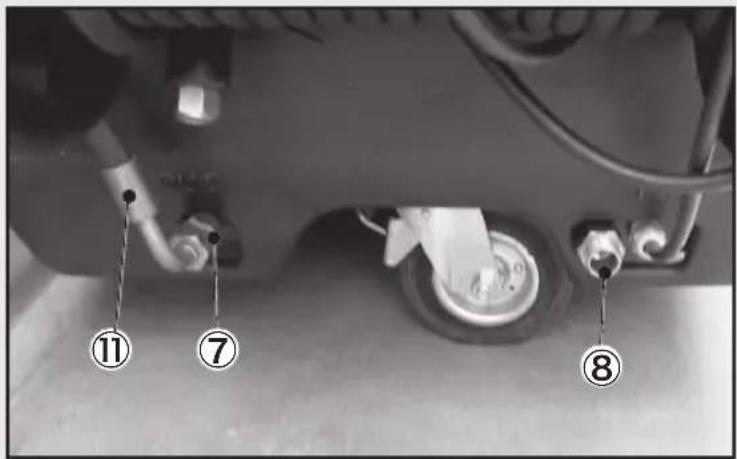

ния минимоек. > УСТАНОВКА (рис. CDEFG)

• Проверьте, чтобы основной выключатель нахо

дился в положении “OFF”, а водяной фильтр был установлен на впускной патрубок.

• Установите соединение для шланга подачи воды вручную, без помощи инструментов.

• Подсоедините шланг подачи воды к соединению. Внутренний диаметр шланга должен быть не ме

• Подсоедините шланг высокого давления к выпуск

ному патрубку. Надавите на соединение шланга высокого давления до упора и затем прикрутите его вручную, без помощи инструментов.

• Подсоедините шланг высокого давления к водяно

• Полностью откройте кран подачи воды. Темпера

тура подаваемой воды должна быть менее 40°C. ВАЖНО: Для работы мойки должна использо- ваться чистая вода во избежание ее повреждения.

• Отпустите блокиратор курка водяного пистолета и нажмите на курок, до выхода воздуха из шланга.

• Установите копье на пистолет

• Вставьте вилку в розетку. > ВВОД В ЭКСПЛУАТАЦИЮ. ПЕРВЫЙ ЗАПУСК После длительной остановки или при первом за

пуске, необходимо подсоединить всасывающую трубу на несколько минут для выпуска возможные инородные тела и во избежание засорения фор

(рис. H) Включить машину, нажав на выключатель и дать ей

144теля поворачивается для работы на низком дав- лении (против часовой стрелки). > АСПИРАЦИЯ МОЮЩЕГО СРЕДСТВА высокое давление (ЕСЛИ ЕСТЬ) (рис. I) Происходит автоматически при переходе воды. Количество всосанного моющего средства зави

сит от количества, установленного регулирова- ния моющего средства количества.

• ВНИМАНИЕ: использовать только жидкие мо

ющие средства и ни в коем случае не пользо- ваться кислые или слишком щелочные вещ е- ства. Использование других моющих средств или химикатов может влиять отрицательно на безопасную работу гидроочистителя. (если есть) СИСТЕМА АВТОМАТИЧЕСКОГО ОСТАНОВА Машины с функцией задержки Total Stop и низ

ковольтным напряжением с интеллектуальной системой отключения: Спустя примерно 15 секунд после отпускания рычага пистолета в условиях работы аппарата двигатель автоматические выключается, пред- упреждая тем самым износ компонентов на эта- пе обхода насоса (двигатель в режиме ожидания). При нажатии на рычаг пистолета двигатель авто- матически запускается.

ВНИМАНИЕ: Не оставлять аппарат в режиме ожидания более 5 минут. Если аппарат остается в режиме ожидания более 20 минут, он автоматически и полностью выклю- чается и НЕ запускается даже при нажатии на ры- чаг пистолета. Поэтому при необходимости включить аппарат следует переместить выключатель в положение (0) «ВЫКЛ.», а потом снова в положение (I) «ВКЛ.».> После завершения работы установить выключа- тель в положение «ВЫКЛ.». Включить пистолет-распылитель, пока аппарат не освободится от давления. РЕГУЛЯТОРОМ ДАВЛЕНИЯ: Если машина снабжена регулятором давле

- С давлением, отрегулированным на минималь

ную величину, автоматическая последователь- ность включения (T.S.) может не вмешаться. поработать в течение нескольких минут для удале- ния загрязнений и воздушных пузырей из гидравли- ческой системы, затем остановить машину, подсоединить трубку высокого давления к пистолету и установить форсунку. Удостовериться в том, чтобы регулятор моющего средства был закрыт. При машине, включенной заново, проверить, чтобы струя была равномерной, в противном случае про

чистить форсунку от возможных загрязнений, подо- ждать несколько секунд, пока не будет достигнуто рабочее давление, после чего открыть и закрыть пистолет два или три раза.

• Для запуска оборудования нажмите на курок водя

ного пистолета и одновременно приведите основ- ной выключатель в положение “ON”. > Для мытья горячей водой повернуть (рис. A) ручку выключателя горелки и выбрать желаемую температуру. (рис. A) Для смешивания моющего или дезинфи

цирующего средства со струей воды, Открыть регулятор на желаемое количество, как указано в главе “АСПИРАЦИЯ МОЮЩЕГО СРЕД

• ВНИМАНИЕ: В случае работ в закрытом помеще

нии необходимо обеспечить достаточное прове- тривание и выпуск газов. > Работая с тем пературами, превышающими 100°C Следуйте за этими шагами: - Рабочее давление не должно превысить пр едел 32 баров. - Через кнопку на клапане обхода насоса Вы мо

жете установить давление. - Соберите паровой насадка 3.749.0183 (опция) > АСПИРАЦИЯ МОЮЩЕГО СРЕДСТВА низкое давление (ЕСЛИ ЕСТЬ) (рис. I) Регулируемая головка позволяет выбирать струю воды низкого и высокого давления. Выбор давле

ния происходит вращением регулируемой го-

Для увеличения давления повернуть регулируе

мую головку по часовой стрелке, для уменьшения давления – против часовой стрелки. Всасывание моющего средства происходит автоматически, когда регулируемая головка трубки опрыскива

145Следовательно, избегать работы машины в перепуске более 1 минуты. - Избегать включений рычага пистолета с повы

шенной частотой (могут вызвать остановы и повреждения). Выключение аппарата

• ВНИМАНИЕ: ОПАСНОСТЬ Опасность обваривания горячей водой! После эксплуатации с горячей водой или паром устройство в целях ох лаждения должно поработать при открытом пистолете в течение не менее двух минут с применением холодной

- Перевести переключатель в положение "0/ OFF". - Закрыть подачу воды. - Открыть ручной пистолет-распылитель. - При помощи выключателя прибора на короткое время (ок. 5 секунд) включите насос. - Вытаскивайте штепсельную вилку из розетки только сухими руками. - Отсоедините водоснабжение. - Включить пистолет-распылитель, пока аппарат не освободится от давления. - Зафиксировать ручной пистолетраспылитель. Хранение прибора - Зафиксируйте струйную трубку в креплении крышки прибора. - Смотайте шланг высокого давления и электрический провод и повесте на

Прибор с барабаном для шланга: - Перед намоткой разложите шланг высокого давления в вы тянутом виде. - Вращайте кривошипную рукоятку по часовой стрелке (в направлении стрелки). Указание: Не перегибайте шланг высокого давления и электрический провод. - Сложить кабель питания от электросети и принадлежности на устройстве. Хранить устройство в сухих помещениях, Беречь

- Поставьте прибор на хранение в защищенном от мороза помещении. - Это устройство разрешается хранить только во внутренних помещениях. ТЕХОБСЛУЖИВАНИЕ ВАЖНО: Перед выполнением любого рода операций по техобслуживанию гидроочисти

теля, выпустить давление и отсоединить его от электросети и гидравлической системы. КОНТРОЛЬ УРОВНЯ МАСЛА В НАСОСЕ Проверять периодически уровень масла. Первую смену масла выполнить через 50 рабочих часов, за

тем через каждые 500. Рекомендуется масло SAE 20/30 , 15W-40, 20W-40. КОНТРОЛЬ ФИЛЬТРА АСПИРАЦИИ ВОДЫ Проверять и периодически прочищать фильтр аспи

рации воды (рис. 11), размещенный на муфте входа. Это очень важно во избежание засорений и создания аномальных ситуаций в работе насоса. ЧИСТКА ФИЛЬТРА ДИЗЕЛЬНОГО ТОПЛИВА Периодически проверять дизельный фильтр, в слу

чае, если поврежден или слишком загрязнен, заме-

> ДЕКАЛЬЦИНАЦИЯ Обработку по декальцинации необходимо вы

полнять периодически специфическими про- дуктами. Периодичность зависит от жесткости воды. В емкость с водой, по крайней мере, 30 ли

тров, налейте продукт в пропорции один литр на каждые 15 литров воды. Отсоедините пистолет от трубы высокого давления, погрузите свобод

ный конец самой трубы в емкость, Таким обра- зом, чтобы сформировать закрытую систему и дать всасывать продукт минимойкой по крайней мере, в течение 10 минут. Рекомендуется, чтобы конец нагнетающей тру

бы освобождался в полотняный или сетчатый мешок во избежание ввода в систему удаленной

Следовательно, восстановить нормальное со

единение и тщательно прополоскать холодной водой. Поскольку удаляющий накипь продукт может привести к износу компонентов, рекомен

дуется давать проводить данную операцию пер- соналу нашего техобслуж ивания. Для обработки в отходы декальцинирующего средства соблю

дать действующие нормы. > Емкость для антинакипина. (Optional - ЕСЛИ ЕСТЬ)

146Процедура удаления накипи должна произ- водиться периодически с использованием специальных продуктов. Интервал зависит от жесткости воды. Данная операция должна осу

ществляться специалистами послепродажного обслуживания, поскольку продукция для уда

ления накипи может стать причиной выработки компонентов. Следуйте действующим правилам во время установки удаляющих накипь компо

- Заполните емкость для антинакипина нашими продуктами (в любом случае не коррозийными продуктами). Разливочная порция установле

на на средний уровень; специалисты после- продажного обслуживания смогут адаптиро- вать установку к соответствующим условиям. > ЧИСТКА КОТЛА

• ВНИМАНИЕ: для выполнения всех операций по техобслуживанию котла, насоса высокого давления и машины необходимо обращаться к специализированному персоналу или в наш центр технического обслуживания. Чистка котла должна выполняться периодически каждые 180 ÷ 200 часов работы, выполняя следу

ющие операции: - Демонтировать фланец держателя горелки и держателя электродов (головка горелки). - Прочистить сжатым воздухом фильтр горелки и проконтролировать положение электродов. - Снять крышку котла,, прочистить дефлектор. - Далее вручную вынуть внутреннюю крышку. - Отвинтить стопорные гайки змеевика и вынуть сам змеевик из котла. - Прочистить змеевик металлической щеткой. - Удалить остатки накипи. - Установить все заново, выполнив операции в обратном порядке.

• ПРИМЕЧАНИЕ: Необходимо периодически выполнять общий контроль регулировки горе

ния, как предписано законом, специализиро- ванным персоналом. > ЭЛЕКТРОСХЕМА См. иллюстрации, стр. 7-8. > ГИДРАВЛИЧЕСКАЯ СХЕМА См. иллюстрации, стр. 7-8. > РЕМОНТ - ЗАПАСНЫЕ ЧАСТИ Для ремонта и приобретения запчастей обра

титься в Специализированный Центр по техоб- служиванию. Пользоваться исключительно ори- гинальными запасными частями. Используйте исключительно оригинальные запасные части. УСЛОВИЯ ГАРАНТИИ Все наши аппараты прошли тщательные приемочные испытания. Гарантия распространяется на производ- ственные дефекты в соответствии с действующим законодательством (на срок не менее 12 месяцев). Гарантия действительна со дня продажи. Из гарантии исключаются: - движущиеся, подвер- женные износу детали; - Шланг высокого давления и принадлежности, не входящие в комплект поставки; - случайные повреждения и повреждения, причиной которых стали перевозка, небрежность или непра- вильное обращение, использование не по назначе- нию или неправильный монтаж, противоречащие положениям руководства по эксплуатации. - услуги по гарантии не предусматривают очистку работаю- щих частей. ВНИМАНИЕ! Такие дефекты как забитые форсунки, блокировка машины из-за остатков известняковой накипи, поврежденные аксессуары (например пере

жатая труба) и/или машины, которые не имеют де- фектов, НЕ ПОКРЫТЫ ГАРАНТИЕЙ.

Закон (в соответствии с директивой ЕС 2012/19/EU года по отходам электрического и электронного оборудования и националь- ных законов государств-членов ЕС, которые раз- работали эту директиву) запрещает владельцу электрического или электронного прибора унич- тожение этого продукта или его электрических/ электронных частей в качестве твердых город- ских бытовых отходов и обязывает его сдавать эти отходы в специализированные центры. Мож- но сдать продукт непосредственно дистрибью- тору взамен нового эквивалентного продукта. > НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ Перед выполнением любой операции на машине, от

ключить электропитание, подачу с гидравлической системы и понизить давление. Постоянно проверять на наличие неполадок по следующей схеме; но если, несмотря на это, не удается удалить неполадку, свя

житесь с Авторизированным сервисным обслу-

- Проверить давление в аккумуляторе. - Проверить и/или заменить их.

Насос работает, не достигает предписанного д авления

- Насос всасывает воздух. - Износ клапанов. - Износ гнезда клапана регулировки. - Изношенная или неподходящая

- Проверить всасывающий Трубопровод и убедиться в их герметичности. - Проверить и/или заменить. - Обратиться в авторизованный центр техобслуживания. - Обратиться в авторизованный центр техобслуживания.

Нерегулярные отклонения

- Износ всасывающего клапана и/или нагнетающего клапана. - Наличие посторонних тел в клапанах, наносящих вред их функционированию. - Всасывание воздуха. - Износ прокладок.

- Проверить и/или заменить их. - Проверить и прочистить клапаны - Проверить всасывающий трубопровод. - Проверить и/или аменить

- Износ форсунки. - Износ всасывающего клапана и/или нагнетающего клапана. - Наличие посторонних тел в клапанах, наносящих вред их функционированию. - Износ гнезда клапана регулировки. - Износ прокладок.

- Заменить форсунку. - Проверить и/или заменить клапаны. - Проверить и прочистить клапаны - Проверить и/или заменить гнездо клапана регулировки. - Заменить прокладки.

Уровень шума Неисправности При включении выключателя машина не включается

- Штекер вставлен некорректно. - Перегорели плавкие предохранители щита подключений.

- Проверить аккуратно штекер и электрокабель. - Проверить и при необходимости заменить. Неисправности Двигатель жужжит, но не

- Нехватка одной фазы (для трехфазных моделей). - Низкое напряжение. - Насос высокого давления заблокирован.

- Обратиться в авторизованный центр техобслуживания. - Обратиться в авторизованный центр техобслуживания. - Обратиться в центр техобслуживания Неисправности Двигатель неожиданно или по истечении нескольких минут останавливается

- По причине недостаточного напряжения сети сработал аварийный выключатель

- Проверить величину напряжения сети. - Обратиться в авторизованный центр техобслуживания. Неисправности При открытой трубке опрыскивателя давление понижается и поднимается

- Форсунка засорена или деформирована - Змеевик котла или трубки опрыскивателя покрыты

- Прочистить или заменить ее. - Произвести очистку от накипи.

Чрезмерная вибрация нагнетающего

- Аккумулятор давления разряжен. - Клапаны изношены или загрязнены.

148Причи ны - Аспирация воздуха. - Пружины всасывающего клапана и/или нагнетающего клапана поломаны или изношены. - Посторонние тела во всасывающих клапанах или нагнетающих

- Износ подшипников. - Чрезмерная температура накачанной.

- Проверить, чтобы всасывающий трубопровод был герметичен. - Заменить пружины клапана. - Проверить и прочистить клапаны аспирации и нагнетательный

- Заменить подшипники. - Понизить температуру накачанной жидкости.

Наличие воды в масле

- Износ уплотнительного кольца со стороны картера. - Высокое процентное содержание влажности в воздухе. - Прокладки полностью изношены.

- Проверить и/или заменить уплотнительное кольцо. - Заменять масло с двойной частотой по сравнению с предписанной. - Заменить прокладки.

Утечки воды из отверстий между картером и головкой

- Износ прокладок. - Износ поршня. - Износ уплотнительного кольца заглушки изношенного поршня.

- Заменить прокладки. - Заменить поршень. - Заменить уплотнительное кольцо заглушки поршня. Неисправности Утечки масла из отверстий между головкой и картером

- Износ уплотнительных колец со стороны картера. Способы устра-

- Заменить уплотнительные

Включая выключатель горелки, не выявляется включение котла

- Нехватка дизельного топлива. - Дизельный фильтр засорен. - Дизельный насос заблокирован или

- Неисправность термостата. - Разряд включения недостаточный или полностью отсутствует. - Электроды находятся не на корректном расстоянии. - Перегорел плавкий предохранитель.

- Проверить уровень в баке и проконтролировать чистку жесткой трубки аспирации. - Заменить фильтр линии. - Заменить ее. - Заменить его. - Обратиться в авторизованный центр технического обслуживания. - Проверить их размещение. - Заменить его.

Вода недостаточно горячая

- Низкая эффективность котла. - Змеевик котла покрыт накипью.

- Прочистить фильтр форсунки

- Прочистить фильтр дизельного

- Проверить давление дизельного

- Выполнить очистку от накипи.

Чрезмерное количество дыма из дымовой трубы

- Некорректное горение. - Подделанное топливо или с примесями или с водой

- Прочистить дизельный фильтр. - Почистить котел. - Опустошить бак и тщательно его прочистить. - Прочистить дизельный фильтр.

Недостаточное всасывание мою- щего средства

- Закончилось моющее средство. - Форсунка покрыта накипью. - Змеевик, труба или трубка

- Наполнить канистру моющим

- Прочистить. - Прочистить или очистить от

- НИКОГА НЕ ПИПАЙТЕ МАШИНАТА С МОКРИ РЪЦЕ ИЛИ БОСИ КРАКА. - НИКОГА НЕ ДЪРПАЙТЕ ЗАХРАНВАЩИЯ КАБЕЛ ИЛИ МАШИНАТА, ЗА ДА ИЗКЛЮЧИТЕ ЩЕПСЕЛА ОТ КОНТАКТА. - АКО ПО ВРЕМЕ НА РАБОТА ЗАХРАНВАНЕТО ПРЕКЪСНЕ, ЗА ПО-ГОЛЯМА БЕЗОПАСНОСТ ИЗКЛЮЧЕТЕ МАШИНАТА. > СЪВЕТИ ЗА БЕЗОПАСНОСТ

Гаранцията не покрива: инцидентни повреди, причинени по време на транспортиране; неправилно използване на машината; неправилно инсталиране и ползване, несъобразено с посочените условия в ръководството. Машината, която се връща за поправка, трябва да бъде окомплектована с всички оригинални аксесоари. Гаранцията не се отнася за маркучи, пистолети или други аксесоари. Гаранцията става невалидна, когато маш ината е била поправяна от трети неоторизирани лица. Поправката се прави само от Оторизиран Технически Сервизен Център или директно от завода. Машината се доставя обратно при Производителя, като транспортните разходи се заплащат от Потребителя. Производителят не носи отговорност за каквито и да било повреди и щети, причинени на лица или собственост, поради неправилна употреба на машината или при нейната употреба за процедури, които не са описани в настоящата ИНСТРУКЦИЯ ЗА ЕКСПЛОАТАЦИЯ. ИЗХВЪРЛЯНЕ НА ОПАКОВКИ: Закон (в соответствии с директивой ЕС 2012/19/EU по отходам электрического и электронного оборудования и национальных законов государств-членов ЕС, которые разработали эту директиву) запрещает владельцу электрического или электронного прибора уничтожение этого продукта или его электрических/ электронных частей в качестве твердых городских бытовых отходов и обязывает его сдавать эти отходы в специализированные центры. Можно сдать продукт непосредственно дистрибьютору взамен нового эквивалентного продукта. Выброс продукта в окружающую среду может нанести серьезный ущерб самой среде и здоровью человека. На рисунке изображен контейнер для муниципальных отходов; строго запрещается выбрасывать аппарат в эти контейнеры. Несоблюдение руководящей директивы 2012/19/EU и исполнительных декретов различных стран Сообщества подлежит административному наказанию.

ГИДРООЧИСТИТЕЛЬ ВЫСОКОГО ДАВЛЕНИЯ

ВОДОСТРУЙКА ЗА ИЗМИВАНЕ ПОД НАЛЯГАНЕ
