ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Unico Vertical 35 HP OLIMPIA SPLENDID

1. Η συσκευή περιέχει αέριο R32. Το R32 είναι φθοριούχο αέριο θερμοκηπίου.

2. Σεβαστείτε την ισχύουσα νομοθεσία. Απαγορεύονται οι διαρροές ψυκτικού και η ελεύθερη φλόγα.

3. Δώστε προσοχή στο γεγονός ότι το ψυκτικό R32 είναι άοσμο.

4. Η συσκευή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας άνω των 8 ετών και από άτομα με

μειωμένες φυσικές και νοητικές ικανότητες ή χωρίς εμπειρία ή απαραίτητη γνώση, εφόσον βρίσκονται υπό επιτήρηση ή έχουν λάβει οδηγίες σχετικά με την ασφαλή χρήση της συσκευής και έχουν κατανοήσει τους κινδύνους που ενέχει η χρήση της.

5. Τα παιδιά δεν θα πρέπει να παίζουν με τη συσκευή.

6. Η καθαριότητα και η συντήρηση που πρέπει να γίνεται από τον χειριστή δεν πρέπει να γίνεται

από παιδιά άνευ επιτήρησης.

7. Αν το καλώδιο τροφοδοσίας είναι κατεστραμμένο πρέπει να αντικατασταθεί από τον κατασκευ-

αστή ή από την τεχνική υπηρεσία υποστήριξής του ή από κάποιο παρόμοιο ικανό πρόσωπο, ώστε να αποφευχθεί κάθε κίνδυνος.

8. Η εγκατάσταση, η πρώτη εκκίνηση και οι ακόλουθες φάσεις συντήρησης, εκτός από τον κα-

θαρισμό και ή το πλύσιμο του φίλτρου αέρα περιβάλλοντος, πρέπει να γίνονται αποκλειστικά από εξουσιοδοτημένο προσωπικό.

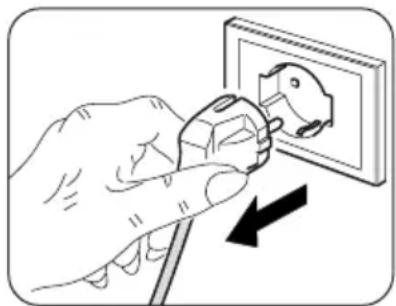

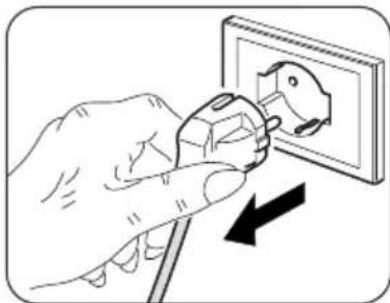

9. Για να αποφύγετε τυχόν κίνδυνο ηλεκτροπληξίας, είναι απαραίτητο να αποσυνδέετε το φις

από την πρίζα και/ή να κλείνετε τον γενικό διακόπτη πριν από την εκτέλεση κάθε εργασίας συντήρησης στις συσκευές.

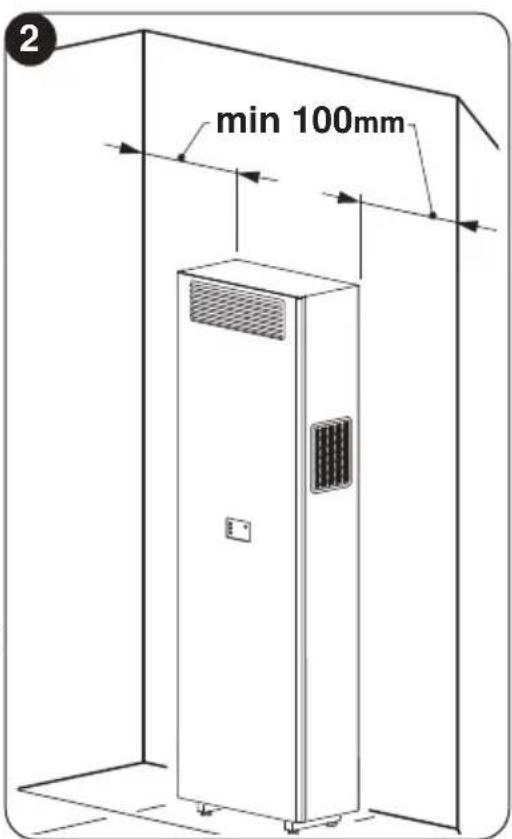

10. Κατά τη διάρκεια της εγκατάστασης σεβαστείτε τις αναφορές, τους ελάχιστους χώρους, που

αναφέρονται στην εικόνα 2.

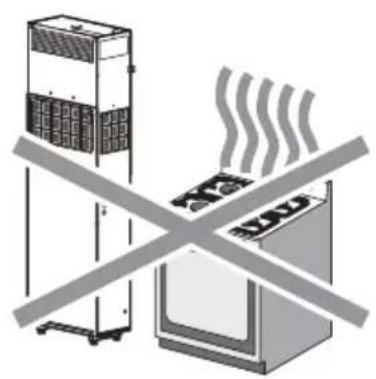

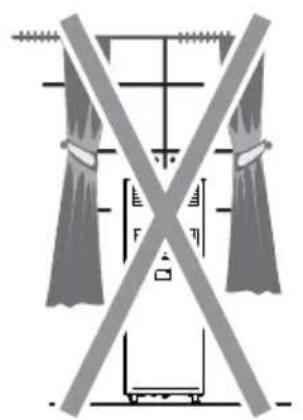

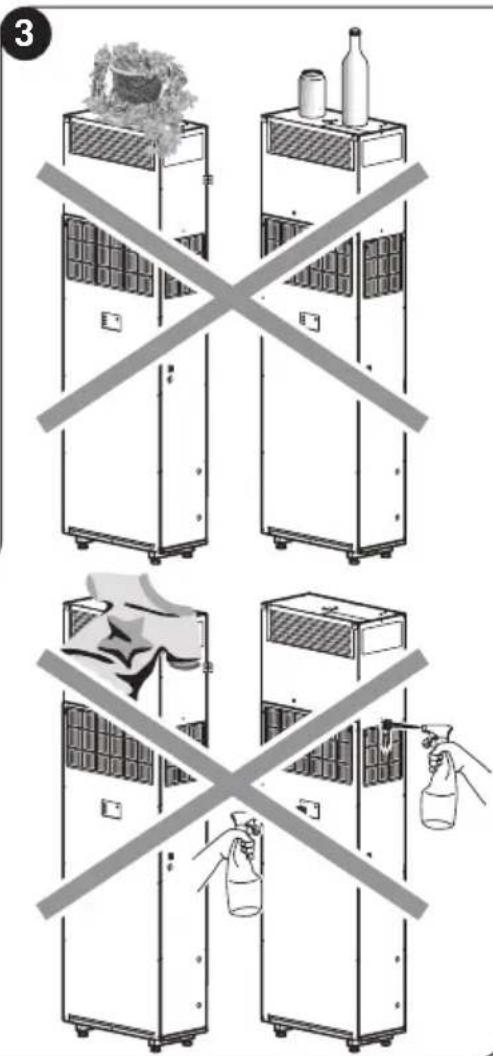

11. Η μονάδα πρέπει να τοποθετείται με τρόπο ώστε να αποφεύγονται μηχανικές βλάβες και σε

αεριζόμενο δωμάτιο χωρίς πηγές που μπορούν να προκαλέσουν φλόγα. NLELOSTRZEŻENIE

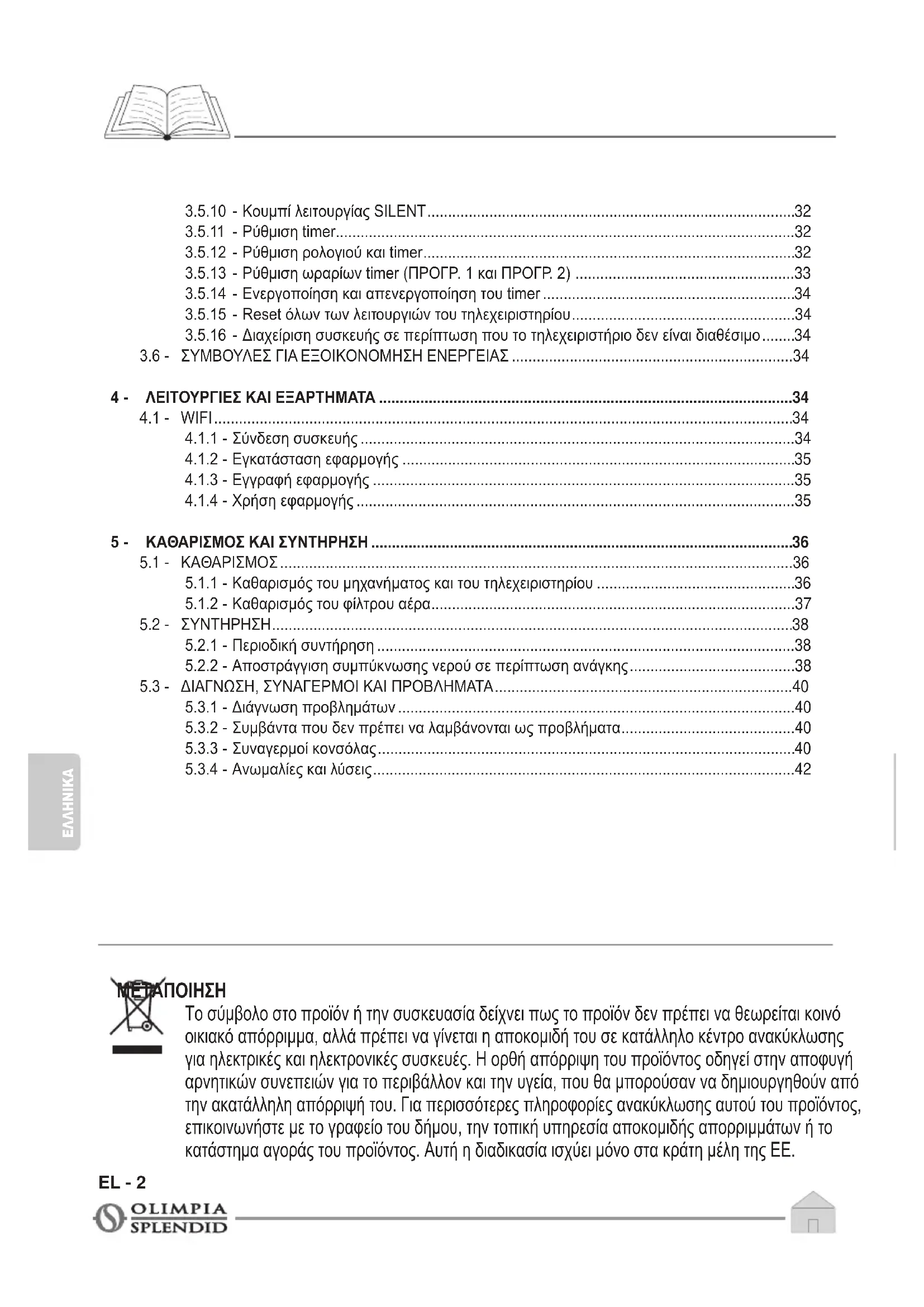

2.5.4 - Διαμόρφωση αντλίας θερμότητας / μόνο ψύξη / μόνο θέρμανση ...................................22

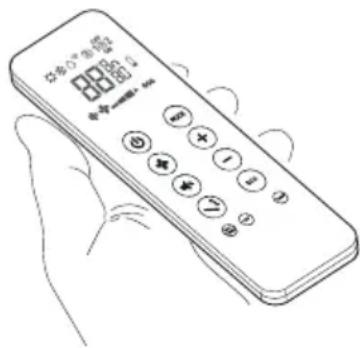

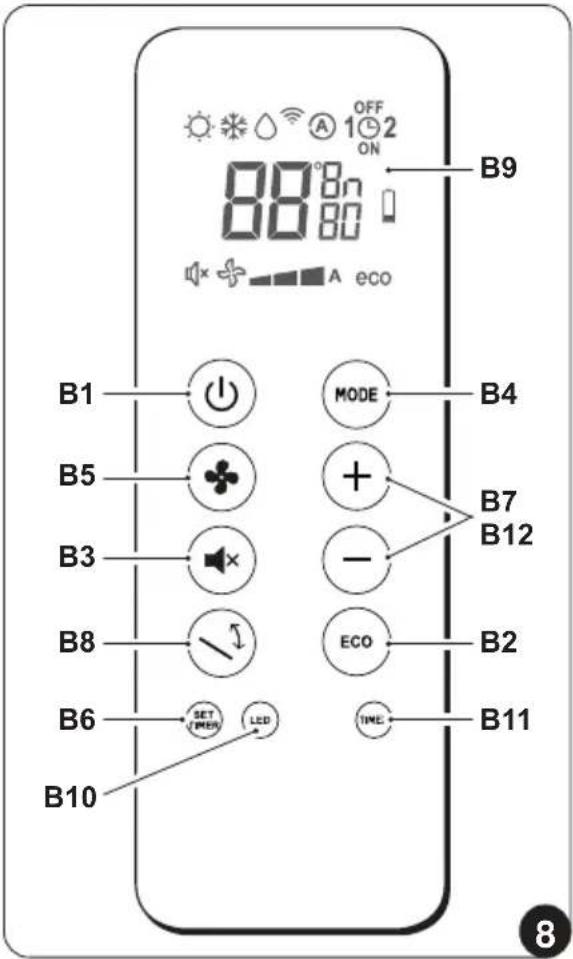

3.4.1 - Περιγραφή κουμπιών του τηλεχειριστηρίου (Εικ. 8) .......................................................28

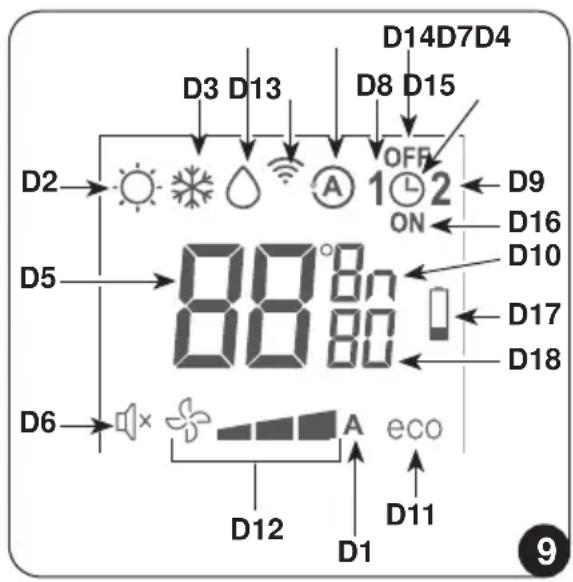

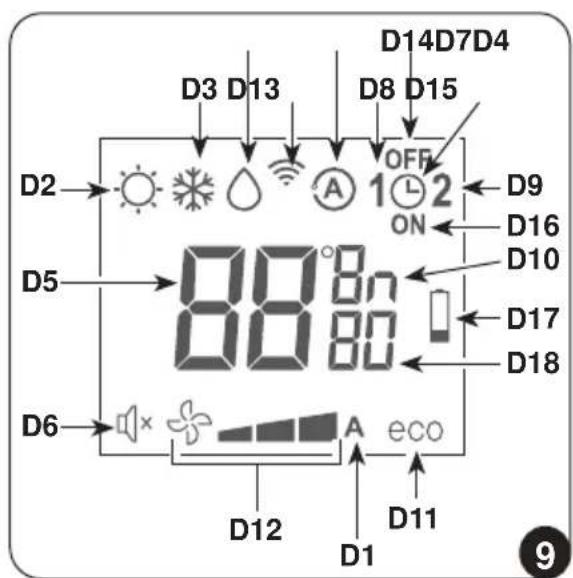

3.4.2 - Περιγραφή της οθόνης του τηλεχειριστηρίου (Εικ. 9) .....................................................28

Το σύμβολο στο προϊόν ή την συσκευασία δείχνει πως το προϊόν δεν πρέπει να θεωρείται κοινό οικιακό απόρριμμα, αλλά πρέπει να γίνεται η αποκομιδή του σε κατάλληλο κέντρο ανακύκλωσης για ηλεκτρικές και ηλεκτρονικές συσκευές. Η ορθή απόρριψη του προϊόντος οδηγεί στην αποφυγή αρνητικών συνεπειών για το περιβάλλον και την υγεία, που θα μπορούσαν να δημιουργηθούν από την ακατάλληλη απόρριψή του. Για περισσότερες πληροφορίες ανακύκλωσης αυτού του προϊόντος, επικοινωνήστε με το γραφείο του δήμου, την τοπική υπηρεσία αποκομιδής απορριμμάτων ή το κατάστημα αγοράς του προϊόντος. Αυτή η διαδικασία ισχύει μόνο στα κράτη μέλη της ΕΕ. 3.5.10 - Κουμπί λειτουργίας SILENT .........................................................................................32 3.5.11 - Ρύθμιση timer ...............................................................................................................32 3.5.12 - Ρύθμιση ρολογιού και timer ..........................................................................................32

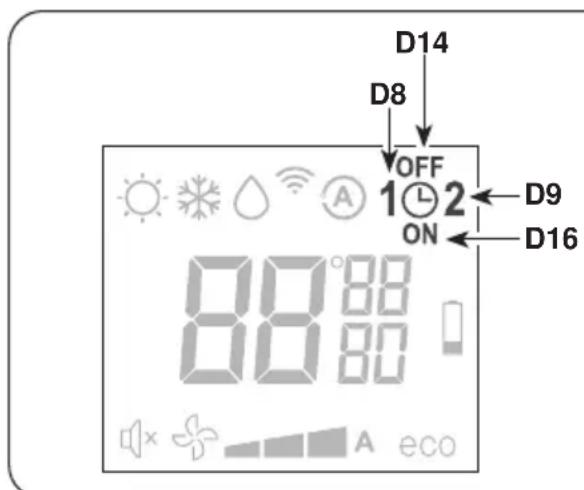

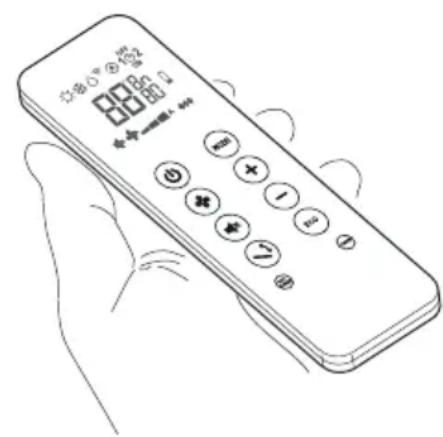

3.5.13 - Ρύθμιση ωραρίων timer (ΠΡΟΓΡ. 1 και ΠΡΟΓΡ. 2) .....................................................33

3.5.14 - Ενεργοποίηση και απενεργοποίηση του timer .............................................................34

3.5.15 - Reset όλων των λειτουργιών του τηλεχειριστηρίου ......................................................34

3.5.16 - Διαχείριση συσκευής σε περίπτωση που το τηλεχειριστήριο δεν είναι διαθέσιμο ........34

5.1.1 - Καθαρισμός του μηχανήματος και του τηλεχειριστηρίου ................................................36

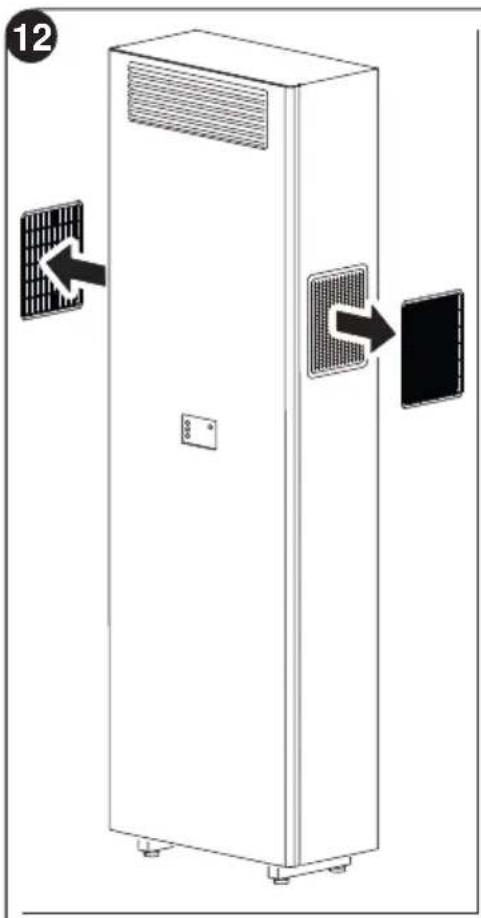

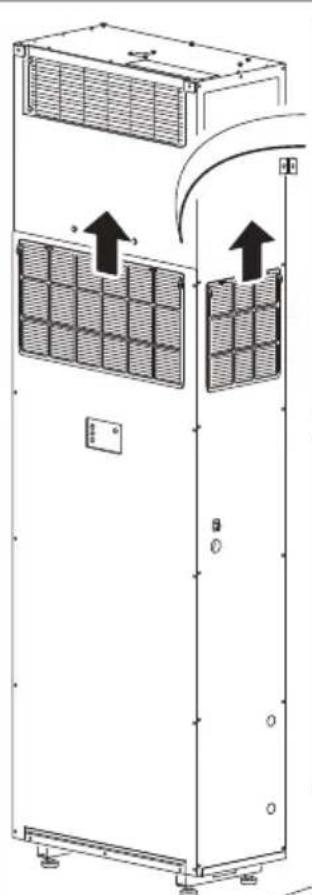

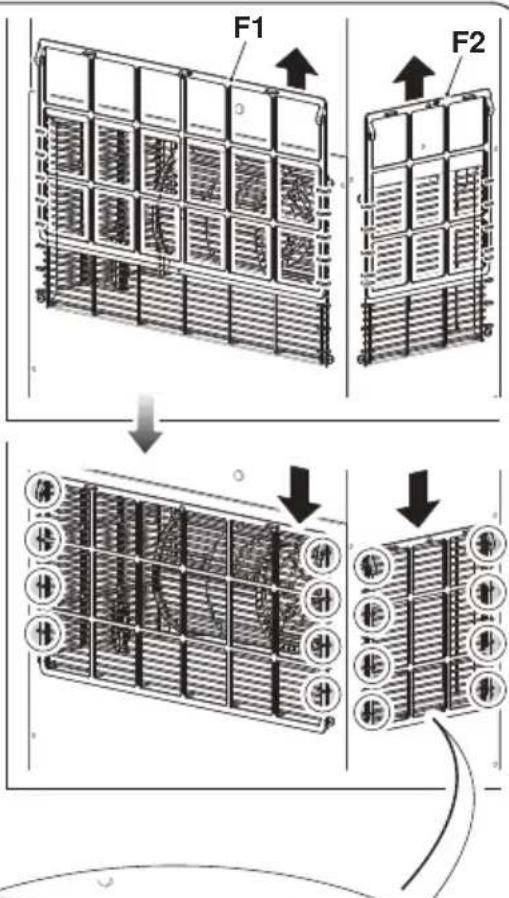

5.1.2 - Καθαρισμός του φίλτρου αέρα ........................................................................................37 5.2 - ΣΥΝΤΗΡΗΣΗ ..............................................................................................................................38 5.2.1 - Περιοδική συντήρηση .....................................................................................................38

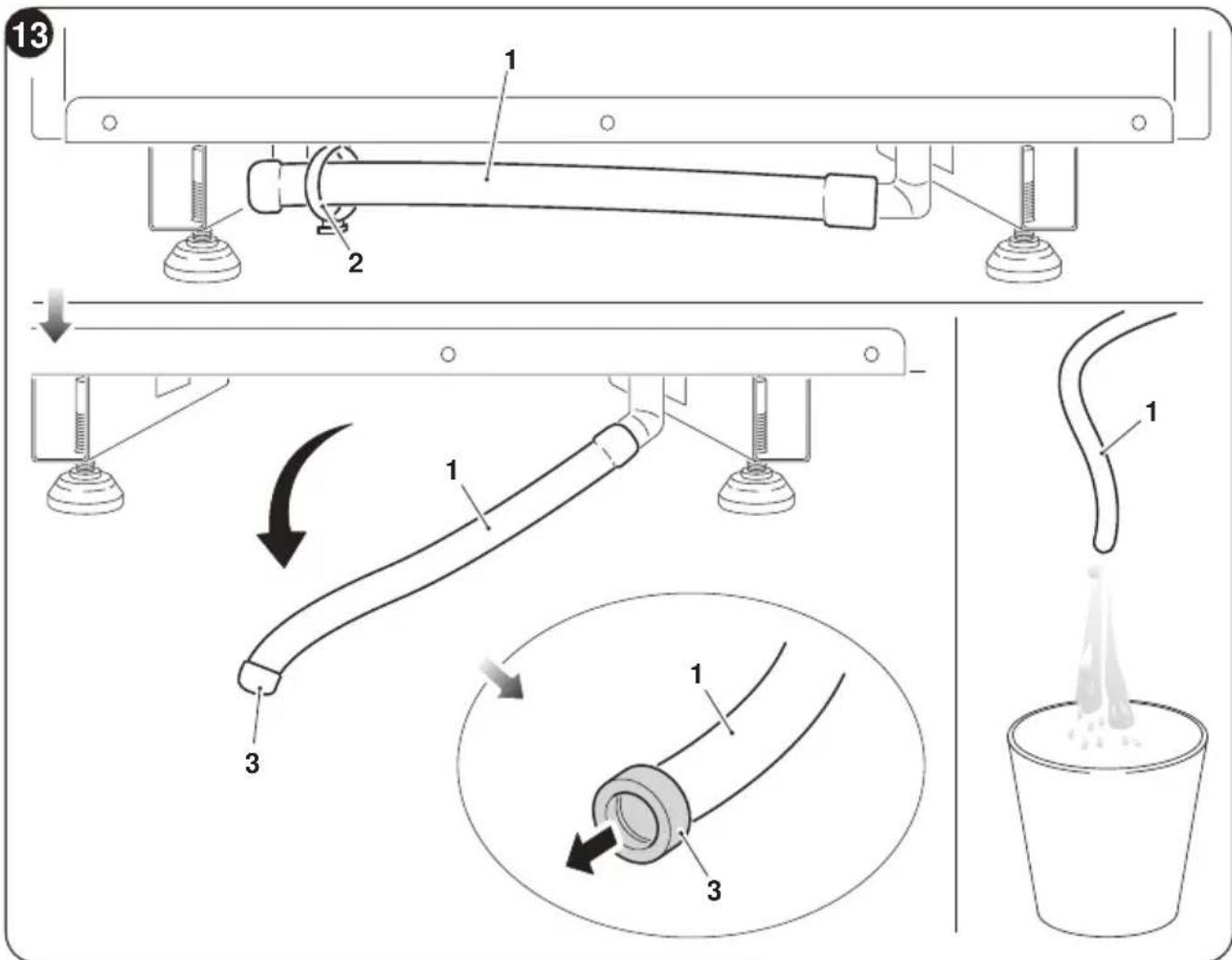

5.2.2 - Αποστράγγιση συμπύκνωσης νερού σε περίπτωση ανάγκης ........................................38

5.3.2 - Συμβάντα που δεν πρέπει να λαμβάνονται ως προβλήματα ..........................................40

0 - ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ

Καταρχάς θα θέλαμε να σας ευχαριστήσουμε που μας δείξατε την προτίμησή σας, αγοράζοντας μια συσκευή κατασκευής μας. Το έγγραφο είναι εμπιστευτικό σύμφωνα με το νόμο απαγορεύεται η αναπαραγωγή ή η κοινοποίηση σε τρίτους χωρίς τη ρητή άδεια της κατασκευάστριας εταιρίας. Οι συσκευές μπορούν να υποβληθούν σε ενημερώσεις και να φέρουν λεπτομέρειες διαφορετικές από εκείνες που απεικονίζονται, χωρίς αυτό να αποτελέσει ανασταλτικό παράγοντα για το περιεχόμενο αυτού του εγχειριδίου.

Τα εικονογράμματα που αναφέρονται στο παρόν κεφάλαιο επιτρέπουν την γρήγορη και σαφή παροχή των απαραίτητων πληροφοριών για τη σωστή χρήση της μηχανής και τις συνθήκες ασφαλείας.

0.2 - ΕΙΚΟΝΟΓΡΑΜΜΑΤΑ ΣΥΝΤΑΞΗΣ

Σημειώνει καταστάσεις στις οποίες πρέπει να γίνει εσωτερικός εταιρικός

ΥΠΗΡΕΣΙΑ ΤΕΧΝΙΚΗΣ ΕΞΥΠΗΡΕΤΗΣΗΣ ΠΕΛΑΤΩΝ Περιεχόμενα Οι παράγραφοι που σημειώνονται με αυτό το σύμβολο περιέχουν πολύ σημαντικές πληροφορίες και συστάσεις, ειδικά όσο αφορά στην ασφάλεια. Η μη τήρησή τους μπορεί να επιφέρει: - κίνδυνο για την ακεραιότητα των χειριστών - απώλεια της συμφωνημένης εγγύησης - άρνηση ευθύνης από την πλευρά της εταιρίας κατασκευής. Σηκωμένο χέρι Σημειώνει δράσεις που οπωσδήποτε δεν πρέπει να γίνουν. ΕΠΙΚΙΝΔΥΝΗ ΗΛΕΚΤΡΙΚΗ ΤΑΣΗ Επισημαίνει στο ενδιαφερόμενο προσωπικό ότι η εργασία που περιγράφεται, αν δεν ολοκληρωθεί τηρώντας τους κανονισμούς ασφαλείας, ενέχει τον κίνδυνο ηλεκτροπληξίας.EL - 4

Επισημαίνει ότι η συσκευή χρησιμοποιεί εύφλεκτο ψυκτικό. Αν υπάρχει διαρροή ψυκτικού υγρού το οποίο θα εκτεθεί σε εξωτερική πηγή καύσης, υπάρχει κίνδυνος πυρκαγιάς.

ΓΕΝΙΚΟΣ ΚΙΝΔΥΝΟΣ Επισημαίνει στο ενδιαφερόμενο προσωπικό ότι η εργασία που περιγράφεται, αν δεν ολοκληρωθεί τηρώντας τους κανονισμούς ασφαλείας, ενέχει τον κίνδυνο φυσικών τραυματισμών.

ΚΙΝΔΥΝΟΣ ΑΠΟ ΘΕΡΜΟΤΗΤΑ Επισημαίνει στο ενδιαφερόμενο προσωπικό ότι η εργασία που περιγράφεται, αν δεν ολοκληρωθεί τηρώντας τους κανονισμούς ασφαλείας, ενέχει τον κίνδυνο εγκαυμάτων λόγω επαφής με τα εξαρτήματα που αναπτύσσουν υψηλή θερμοκρασία. ΜΗΝ ΚΑΛΥΠΤΕΤΕ Επισημαίνει στο ενδιαφερόμενο προσωπικό ότι απαγορεύεται να καλύπτει τη συσκευή ώστε να αποτρέπεται η υπερθέρμανση.

• Επισημαίνει ότι το παρόν έγγραφο θα πρέπει να διαβαστεί με προσοχή πριν από την εγκατάσταση και/ή χρήση της συσκευής.

• Δείχνει πως αυτό το έγγραφο πρέπει να διαβαστεί προσεκτικά πριν από οποιαδήποτε ενέργεια συντήρησης και/ή καθαρισμού.

• Επισημαίνει ότι ενδέχεται να υπάρχουν συμπληρωματικές πληροφορίες στα εγχειρίδια που επισυνάπτονται.

• Υποδεικνύει ότι υπάρχουν διαθέσιμες πληροφορίες στο εγχειρίδιο χρήσης ή στο εγχειρίδιο εγκατάστασης.

Υποδεικνύει ότι το προσωπικό τεχνικής υποστήριξης θα πρέπει να χειρίζεται τη συσκευή τηρώντας τις υποδείξεις του εγχειριδίου εγκατάστασης.UNICO VERTICAL R32 EL - 5

0.3 - ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ

1. Το έγγραφο είναι εμπιστευτικό σύμφωνα με το νόμο απαγορεύεται η

αναπαραγωγή ή η κοινοποίηση σε τρίτους χωρίς τη ρητή άδεια της OLIMPIA SPLENDID. Οι συσκευές μπορούν να υποβληθούν σε ενη- μερώσεις και να φέρουν λεπτομέρειες διαφορετικές από εκείνες που απεικονίζονται, χωρίς αυτό να αποτελέσει ανασταλτικό παράγοντα για το περιεχόμενο αυτού του εγχειριδίου.

2. Διαβάστε προσεκτικά το παρόν εγχειρίδιο πριν να προχωρήσετε

σε οποιοδήποτε χειρισμό (εγκατάσταση, συντήρηση, χρήση) και ακολουθήστε πιστά όσα αναφέρονται στα επόμενα κεφάλαια.

3. Πρέπει να γίνουν γνωστές σε όλο το ενδιαφερόμενο προσωπικό και

στην εγκατάστασης του μηχανήματος οι παρούσες οδηγίες.

4. Η κατασκευάστρια εταιρία δεν αναλαμβάνει καμιά ευθύνη για τραυ-

ματισμούς σε άτομα ή πράγματα που προκύπτουν από μη τήρηση των κανονισμόν που περιεχέι το παρόν εγχειρίδιο.

Η κατασκευάστρια εταιρία διατηρεί κάθε νόμιμο δικαίωμα ώστε να επιφέρει τροποποιήσεις σε οποιαδήποτε στιγμή στα μοντέλα του, διατηρώντας τα βασικά χαρακτηριστικά που περιγράφονται στο παρόν εγχειρίδιο.

6. Η εγκατάσταση και συντήρηση του εξοπλισμού για τον κλιματισμό

μπορεί να είναι επικίνδυνη καθώς στο εσωτερικό μπορεί να υπάρχει ψυκτικό αέριο υπό πίεση και ηλεκτρικά εξαρτήματα υπό τάση. Επομένως η εγκατάσταση, η πρώτη εκκίνηση και οι ακόλουθες φάσεις συντήρησης, εκτός από τον καθαρισμό και ή το πλύσιμο του φίλτρου αέρα περιβάλλοντος, πρέπει να γίνονται αποκλειστικά από εξουσιοδοτημένο προσωπικό.

7. Οι εγκαταστάσεις που πραγματοποιούνται εκτός προβλεπόμενων

προειδοποιήσεων του εγχειριδίου και εκτός προβλεπόμενων ορίων θερμοκρασίας καθιστούν άκυρη την εγγύηση.

8. Η συνήθης συντήρηση των φίλτρων και ο γενικός εξωτερικός καθα-

ρισμός μπορούν επίσης να πραγματοποιηθούν από τον χρήστη, καθώς δεν απαιτούν δύσκολες ή επικίνδυνες εργασίες.

Κατά τη διάρκεια της εγκατάστασης και σε κάθε χειρισμό συντήρησης, είναι απαραίτητη η τήρηση των προειδοποιήσεων που αναφέρονται στο παρόν εγχειρίδιο και στις ανάλογες ετικέτες που βρίσκονται στο εσωτερικό των συσκευών καθώς και η λήψη κάθε μέτρου κοινής λογικής και των Κανονισμών Ασφαλείας που ισχύουν στον χώρο εγκατάστασης. ΚΑΤΑ ΤΗ ΧΡΗΣΗ ΗΛΕΚΤΡΙΚΟΥ ΕΞΟΠΛΙΣΜΟΥ, ΠΡΕΠΕΙ ΠΑΝΤΑ ΝΑ ΤΗΡΟΥΝΤΑΙ ΟΙ ΒΑΣΙΚΕΣ ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ ΩΣΤΕ ΝΑ ΜΕΙΩΘΟΥΝ ΟΙ ΚΙΝΔΥΝΟΙ ΠΥΡΚΑΓΙΑΣ, ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ ΚΑΙ ΤΡΑΥΜΑΤΙΣΜΩΝ ΣΕ ΑΤΟΜΑ ΣΥΜΠΕΡΙΛΑΜΒΑΝΟΜΕΝΩΝ ΟΣΩΝ ΑΚΟΛΟΥΘΟΥΝ:EL - 6

10. Είναι απαραίτητο να φοράτε πάντα γάντια και γυαλιά προστασίας

για να πραγματοποιείτε παρεμβάσεις στην πλευρά του ψυκτικού των συσκευών.

Τα κλιματιστικά δεν πρέπει να εγκαθίστανται σε περιβάλλοντα με την παρουσία εύφλεκτων αερίων, εκρηκτικών αερίων, σε πολύ υγρό περιβάλλον (πλυντήρια, θερμοκήπια κλπ.) ή σε χώρους όπου υπάρ- χουν και άλλες μηχανές που παράγουν ισχυρή πηγή θερμότητας.

12. Σε περίπτωση αντικατάστασης εξαρτημάτων, χρησιμοποιήστε

αποκλειστικά αυθεντικά ανταλλακτικά OLIMPIA SPLENDID.

Για να αποφύγετε τυχόν κίνδυνο ηλεκτροπληξίας, είναι απαραίτητο να αποσυνδέετε το φις από την πρίζα πριν από την εκτέλεση των εργασιών συντήρησης στις συσκευές.

14. Οι κεραυνοί, τα αυτοκίνητα σε κοντινή απόσταση και τα κινητά τη-

λέφωνα ενδέχεται να προκαλέσουν δυσλειτουργίες. Αποσυνδέστε από την ηλεκτρική τροφοδοσία τη μονάδα για μερικά δευτερόλεπτα και επανεκκινήστε τον κλιματισμό.

15. Κατά τις βροχερές ημέρες συνιστάται η αποσύνδεση της ηλεκτρι-

κής τροφοδοσίας για την αποφυγή βλαβών που ενδέχεται να προκαλέσουν οι κεραυνοί.

Αν η μονάδα παραμείνει σε αχρησία για μεγάλο χρονικό διάστημα, ή δεν βρίσκεται κανείς μέσα στο δωμάτιο κλιματισμού, συνιστάται να αποσυνδέεται την ηλεκτρική τροφοδοσία, για την αποφυγή ατυχημάτων.

17. Μη χρησιμοποιείτε υγρά ή διαβρωτικά απορρυπαντικά για να καθα-

ρίσετε τη μονάδα, μην ψεκάζετε με νερό ή άλλα υγρά στη μονάδα καθώς μπορεί να προκαλέσουν βλάβη στα πλαστικά εξαρτήματα ή και ηλεκτροπληξία.

18. Μην βρέχετε την εσωτερική μονάδα και το τηλεχειριστήριο.

Ενδέχεται να προκληθούν βραχυκυκλώματα ή πυρκαγιές.

19. Σε περίπτωση προβλημάτων δυσλειτουργίας (για παράδειγμα:

ανώμαλος θόρυβος, κακή οσμή, καπνός, μη φυσιολογική αύξηση θερμοκρασίας, ηλεκτρική διαρροή κλπ.), αποσυνδέστε αμέσως την τροφοδοσία. Επικοινωνήστε με τον τοπικό αντιπρόσωπο.

20. Μην αφήνεται το κλιματιστικό σε λειτουργία σε μεγάλες περιόδους

υψηλής υγρασίας ή όταν είναι ανοιχτές πόρτες ή παράθυρα. Η υγρασία θα μπορούσε να συμπυκνωθεί και να βρέξει ή να βλάψει τα έπιπλα.

21. Μην αποσυνδέετε το καλώδιο τροφοδοσίας κατά τη διάρκεια της

λειτουργίας. Κίνδυνος πυρκαγιάς ή ηλεκτροπληξίας.

22. Μην αγγίζετε (εφόσον λειτουργεί) τη συσκευή με βρεγμένα χέρια.

Κίνδυνος πυρκαγιάς ή ηλεκτροπληξίας.UNICO VERTICAL R32 EL - 7

23. Μην τοποθετείτε τη θέρμανση ή άλλες συσκευές κοντά στο καλώδιο

τροφοδοσίας. Κίνδυνος πυρκαγιάς ή ηλεκτροπληξίας.

24. Δώστε προσοχή ώστε να μη διεισδύσει το νερό στα ηλεκτρικά

μέρη. Ενδέχεται να προκληθούν πυρκαγιές, βλάβες στο προϊόν ή ηλεκτροπληξία.

25. Μην ανοίγετε τη μάσκα εισαγωγής αέρα ενώ η συσκευή λειτουργεί.

Κίνδυνος τραυματισμού, ηλεκτροπληξίας ή βλάβης του προϊόντος.

26. Μην μπλοκάρετε την είσοδο και την έξοδο της ροής αέρα, μπορεί

να προκληθεί βλάβη στο προϊόν.

Μην βάζετε τα δάχτυλα ή άλλα αντικείμενα στην είσοδο ή την έξοδο αέρα όσο η συσκευή βρίσκεται σε λειτουργία. Η παρουσία αιχμηρών μερών και η κίνηση μπορεί να προκαλέσουν τραυματισμούς.

28. Μην πίνετε το νερό που βγαίνει από τη συσκευή. Δεν είναι υγιεινό

και θα μπορούσε να προκαλέσει σοβαρά προβλήματα υγείας.

29. Παρουσία διαρροών αερίου από άλλο εξοπλισμό, αερίστε καλά

το χώρο πριν ενεργοποιήσετε το κλιματιστικό.

30. Μην αποσυναρμολογείτε και μην κάνετε αλλαγές στη συσκευή.

31. Αερίζετε καλά το περιβάλλον αν χρησιμοποιείτε παράλληλα σόμπα,

32. Μην χρησιμοποιείτε τη συσκευή για διαφορετικούς σκοπούς από

αυτούς που προορίζεται.

33. Τα άτομα που εργάζονται ή παρεμβαίνουν σε ένα κύκλωμα ψύξης

πρέπει να διαθέτουν επαρκή πιστοποίηση, η οποία εκδίδεται από διαπιστευμένο οργανισμό αξιολόγησης και πιστοποιεί την ικανότητα ασφαλούς χειρισμού των ψυκτικών μέσων σύμφωνα με προδιαγρα- φές αξιολόγησης που αναγνωρίζονται από τις ενώσεις του τομέα.

34. Μην απελευθερώνετε αέριο R32 στην ατμόσφαιρα. Το R32 είναι ένα

φθοριούχο αέριο θερμοκηπίου με δυναμικό υπερθέρμανσης του πλανήτη (Global Warming Potential - GWP) = 675.

35. Η συσκευή που περιγράφεται στο παρόν εγχειρίδιο συμμορφώ-

νεται με τους Ευρωπαϊκούς Κανονισμούς.

• ECODESIGN 2009/125/EC, 206/2012/EU

• ENERGY LABELLING 2012/30/EU, 626/2011/EU και τυχόν μετέπειτα ενημερώσεις.

36. Μην συνδέσετε τη μονάδα ηλεκτρικά μέχρι να ολοκληρωθεί η εγκα-

Προσοχή κατά τη λειτουργία με ενεργά θερμαντικά στοιχεία η επι- φάνεια της μονάδας μπορεί να φτάσει τους 60°C. Κίνδυνος εγκαυ- μάτων. Διατηρήστε ελάχιστη απόσταση 200mm από τη συσκευή.EL - 8

38. Κατά την εγκατάσταση, καθώς και σε όλες τις εργασίες συντήρησης,

είναι απαραίτητο να τηρείτε τις προφυλάξεις που αναφέρονται στο παρόν εγχειρίδιο και στις ετικέτες που είναι επικολλημένες στο εσω- τερικό του εξοπλισμού, καθώς και να λαμβάνετε κάθε προφύλαξη που προτείνεται από την κοινή λογική και τους Κανονισμούς Ασφαλείας και ηλεκτρικής σύνδεσης που ισχύουν στον τόπο εγκατάστασης.

0.4 - ΣΗΜΕΙΩΣΕΙΣ ΣΧΕΤΙΚΑ ΜΕ ΤΑ ΦΘΟΡΙΟΥΧΑ ΑΕΡΙΑ

Αυτή η συσκευή κλιματισμού περιέχει φθοριούχα αέρια. Για συγκεκριμένες πληροφορίες σχετικά με τον τύπο και την ποσότητα του αερίου, ανατρέξτε στην πινακίδα δεδομένων που έχει αναρτηθεί στη μονάδα.

• Η εγκατάσταση, η τεχνική υποστήριξη, η συντήρηση και η επισκευή της συσκευής πρέπει να γίνεται από πιστοποιημένο τεχνικό.

• Οι εργασίες απεγκατάστασης και ανακύκλωσης του προϊόντος πρέπει να εκτελούνται από πιστοποιημένο τεχνικό προσωπικό.

Αν υπάρχει εγκατεστημένη συσκευή ανίχνευσης διαρροών στο σύστημα, είναι απαραίτητο να ελέγχετε για διαρροές τουλάχιστον κάθε 12 μήνες.

Κατά τη διεξαγωγή ελέγχων σχετικά με την απουσία διαρροών στη μονάδα, συνιστάται να τηρείτε λεπτομερές αρχείο όλων των επιθεωρήσεων.

• Πριν να ξεκινήσετε να εργάζεστε με τη συσκευή είναι απαραίτητο να ελέγξετε την περιοχή γύρω από τη συσκευή για να βεβαιωθείτε πως δεν υπάρχει κίνδυνος πυρκαγιάς ούτε κίνδυνος ανάφλεξης. Για την επισκευή του συστήματος ψύξης, πρέπει να ληφθούν τα ακόλουθα μέτρα προστασίας πριν ξεκινήσει η επέμβαση στο σύστημα.

1. Είναι απαραίτητο να ορίσετε την περιοχή γύρω από το χώρο

εργασίας για να αποφύγετε την εργασία σε στενούς χώρους. Βεβαιωθείτε πως οι συνθήκες εργασίας είναι ασφαλείς ελέγχοντας τα εύφλεκτα υλικά.

2. Όλο το προσωπικό που προορίζεται για τη συντήρηση και τα άτομα

που εργάζονται στην γύρω περιοχή πρέπει να έχουν εκπαιδευτεί για τον τύπο εργασίας που θα εκτελέσουν.

ΤΟ ΠΑΡΟΝ ΠΡΟΪΟΝ ΘΑ ΠΡΕΠΕΙ ΝΑ ΧΡΗΣΙΜΟΠΟΙΕΙΤΑΙ ΜΟΝΟ ΒΑ- ΣΕΙ ΤΩΝ ΠΡΟΔΙΑΓΡΑΦΩΝ ΠΟΥ ΥΠΟΔΕΙΚΝΥΟΝΤΑΙ ΣΤΟ ΠΑΡΟΝ ΕΓΧΕΙ- ΡΙΔΙΟ. Η ΔΙΑΦΟΡΕΤΙΚΗ ΑΠΟ ΑΥΤΗ ΠΟΥ ΠΡΟΔΙΑΓΡΑΦΕΤΑΙ ΜΠΟΡΕΙ ΝΑ ΠΡΟΚΑΛΕΣΕΙ ΣΟΒΑΡΟ ΤΡΑΥΜΑΤΙΣΜΟ. Ο ΚΑΤΑΣΚΕΥΑΣΤΗΣ ΔΕΝ ΑΝΑΛΑΜΒΑΝΕΙ ΚΑΜΙΑ ΕΥΘΥΝΗ ΓΙΑ ΤΡΑΥΜΑΤΙΣΜΟΥΣ ΣΕ ΑΤΟΜΑ Η ΠΡΑΓΜΑΤΑ ΠΟΥ ΠΡΟΚΥΠΤΟΥΝ ΑΠΟ ΜΗ ΤΗΡΗΣΗ ΤΩΝ ΚΑΝΟΝΙΣΜΩΝ

ΠΟΥ ΠΕΡΙΕΧΕΙ ΤΟ ΠΑΡΟΝ ΕΓΧΕΙΡΙΔΙΟ.UNICO VERTICAL R32

3. Η περιοχή ΠΡΕΠΕΙ να ελέγχεται με τον κατάλληλο ανιχνευτή

ψυκτικών υγρών πριν και κατά τη διάρκεια της επέμβασης, ώστε ο τεχνικός να έχει γνώση της πιθανής εύφλεκτης ατμόσφαιρας. Βεβαιωθείτε πως η συσκευή ανίχνευσης διαρροών είναι κατάλληλη για χρήση με εύφλεκτα ψυκτικά υγρά, οπότε δεν παράγει σπίθες και είναι αρκούντως σφραγισμένη ή εσωτερικά ασφαλισμένη.

4. Οι ηλεκτρονικοί ανιχνευτές διαρροών πιθανόν να χρειάζονται

βαθμονόμιση. Εφόσον είναι απαραίτητο, η βαθμονόμιση πρέπει να γίνεται σε περιοχή χωρίς ψυκτικό υγρό.

5. Βεβαιωθείτε ότι ο ανιχνευτής δεν είναι πιθανή πηγή ανάφλεξης και

ότι είναι κατάλληλος για το ψυκτικό υγρό που χρησιμοποιείται. Η συσκευή για την ανίχνευση πρέπει να είναι ρυθμισμένη με το ποσοστό LFL του ψυκτικού υγρού και πρέπει να βαθμονομείται με το ψυκτικό υγρό που χρησιμοποιείται· το συμβατό ποσοστό με το αέριο (μέγιστο 25%) πρέπει να επιβεβαιώνεται.

6. Αν υποπτεύεστε την παρουσία διαρροής πρέπει να σβήσουν όλες

οι ελεύθερες φλόγες. Αν βρεθεί διαρροή υγρού που απαιτεί συγκόλληση, πρέπει να αφαιρέσετε όλο το ψυκτικό υγρό από το σύστημα ή να το απομονώσετε (μέσω βαλβίδας κλεισίματος) σε ένα μέρος του συστήματος μακριά από τη διαρροή. Ακολούθως εξαερώστε το άζωτο χωρίς οξυγόνο (OFN) μέσω του συστήματος πριν και μετά τη διαδικασία συγκόλλησης.

Σε περίπτωση που είναι απαραίτητη η εργασία εν θερμώ στη συσκευή ΕΙΝΑΙ ΑΠΑΡΑΙΤΗΤΟ να υπάρχει πυροσβεστήρας σκόνης ή CO

8. Για να εκτελέσετε μια εργασία που απαιτεί έκθεση σωληνώσεων που

περιέχουν ή περιείχαν υγρό εύφλεκτο ψυκτικό ΜΗΝ χρησιμοποιείτε οποιαδήποτε πηγή καύσης. Κίνδυνος πυρκαγιάς ή έκρηξης!

Όλες οι πηγές ανάφλεξης (ακόμα και ένα αναμμένο τσιγάρο) πρέπει να παραμένουν μακριά από το μέρος όπου γίνονται όλες οι διαδικασίες κατά τις οποίες το εύφλεκτο ψυκτικό υγρό μπορεί να διαρρεύσεις στο περιβάλλον.

10. Βεβαιωθείτε πως η περιοχή είναι επαρκώς αεριζόμενη πριν να

επέμβετε στο εσωτερικό του συστήματος· πρέπει να υπάρχει διαρκής

11. Μην χρησιμοποιείτε οποιοδήποτε μέσο για την επιτάχυνση της

διαδικασίας απόψυξης ή για τον καθαρισμό, εκτός από αυτά που συνιστώνται από τον κατασκευαστή.

12. Πριν από οποιαδήποτε επέμβαση βεβαιωθείτε πως:

• οι πυκνωτές έχουν αποφορτιστεί. Η διαδικασία πρέπει να γίνεται με ασφαλή τρόπο ώστε να αποφεύγεται η δημιουργία σπίθας·

• δεν υπάρχουν ηλεκτρικά μέρη υπό τάση και τα καλώδια δεν είναιEL - 10

εκτεθιμμένα όσο φορτώνει, εξαερώνεται ή επισκευάζεται το σύστημα·

• υπάρχει συνέχεια γείωση.

13. Όλες οι ηλεκτρικές τροφοδοσίες πρέπει να αποσυνδεθούν από τη

συσκευή στην οποία εργάζεστε. Αν είναι απολύτως απαραίτητο η συσκευή να διαθέτει ηλεκτρική τροφοδοσία πρέπει να τοποθετήσετε έναν ανιχνευτή διαρροών μόνιμα σε λειτουργία σε καίριο σημείο.

14. Βεβαιωθείτε πως οι τσιμούχες και τα μονωτικά υλικά δεν έχουν

καταστραφεί. Πιθανή η δημιουργία εύφλεκτης ατμόσφαιρας.

15. Μην εφαρμόζετε κανένα μόνιμο επαγωγικό φορτίο ή πυκνωτικό στο

κύκλωμα χωρίς να βεβαιωθείτε πως έτσι δεν θα ξεπεραστεί η τάση και το ρεύμα που επιτρέπεται για την ίδια τη συσκευή. Ο εξοπλισμός δοκιμής πρέπει να έχει σωστές ονομαστικές τιμές.

16. Βεβαιωθείτε ότι η καλωδίωση δεν υπόκειται σε φθορά, διάβρωση,

υπερβολική πίεση, δονήσεις, αιχμηρές ακμές ή άλλες ανεπιθύμητες περιβαλλοντικές επιδράσεις.

17. Όταν επεμβένετε στο εσωτερικό του ψυκτικού κυκλώματος για επισκευές

ή για οποιοδήποτε άλλο λόγο πρέπει να ακολουθούνται οι ακόλουθες συμβατικές διαδικασίες:

• αφαιρέστε το ψυκτικό υγρό·

• καθαρίστε το κύκλωμα με αδρανές αέριο·

• καθαρίστε εκ νέου το κύκλωμα με αδρανές αέριο·

• ανοίξτε το κύκλωμα κόβοντας ή μέσω της συγκόλλησης.

18. Η φόρτωση του ψυκτικού υγρού πρέπει να προστατεύεται με τους

κατάλληλους κυλίνδρους προστασίας. Το σύστημα πρέπει να είναι «καθαρό» με OFN πριν να ασφαλιστεί η μονάδα. Μπορεί να χρειαστεί να επαναλάβετε αυτή τη διαδικασία αρκετές φορές. ΜΗΝ χρησιμοποιείτε πεπιεσμένο αέρα ή οξυγόνο για αυτή την εργασία.

19. Οι κύλινδροι θα πρέπει να διατηρούνται σε όρθια θέση. Χρησιμοποιείτε

μόνο κατάλληλους κύλινδρους για την ανάκτηση των ψυκτικών υγρών. Οι κύλινδροι πρέπει να είναι πλήρεις με βαλβίδα πίεσης και βαλβίδες σβησίματος σε καλή κατάσταση. Πρέπει να είναι διαθέσιμο και ένα σετ με βαθμονομημένες σκάλες ζυγίσματος.

20. Οι σωλήνες πρέπει να διαθέτουν συζεύξεις για την αποσύνδεση και

ΔΕΝ πρέπει να έχουν διαρροές. Πριν να χρησιμοποιήσετε τη βοηθητική μηχανή βεβαιωθείτε πως υπέστη σωστή συντήρηση και τα τυχόν ηλεκτρικά μέρη είναι σφραγισμένα, για να αποφύγετε την ανάφλεξη σε περίπτωση διαρροής ψυκτικού υγρού.

21. Βεβαιωθείτε πως το σύστημα ψύξης είναι γειωμένο πριν να προχωρήσετε

στην επαναφόρτιση του συστήματος με ψυκτικό υγρό. ΤοποθετήστεUNICO VERTICAL R32 EL - 11

ετικέτα όταν το σύστημα επαναφορτιστεί πλήρως. Δώστε τη μέγιστη προσοχή ώστε να μην υπερφορτώνετε το σύστημα ψύξης.

22. Πριν να προχωρήσετε με την επαναφόρτωση, το σύστημα πρέπει να

περάσει από τη διαδικασία δοκιμής πίεσης με OFN και τη δοκιμασία αντοχής στο τέλος της επαναφόρτωσης, αλλά πριν την κανονική χρήση της. Είναι απαραίτητο να πραγματοποιηθεί ακόμα μια δοκιμή αντοχής πριν να φύγετε από το χώρο.

23. Το ανακτηθέν ψυκτικό υγρό πρέπει να επιστρέφεται στον παραγωγό

του στον κατάλληλο κύλινδρο ανάκτησης, με την σχετική Σημείωση Μεταφοράς Αποβλήτων. ΜΗΝ αναμιγνύετε τα ψυκτικά υγρά στις μονάδες ανάκτησης και ιδιαίτερα στους κυλίνδρους.

24. Εάν πρέπει να αφαιρεθούν οι συμπιεστές ή τα λάδια συμπιεστή βεβαι-

ωθείτε ότι έχουν αδειάσει σε αποδεκτό επίπεδο για να εξασφαλιστεί ότι το εύφλεκτο ψυκτικό μέσο δεν παραμένει μέσα στο λιπαντικό. Αυτή η διαδικασία πρέπει να γίνει πριν να επιστρέψει ο συμπιεστής στους προ- μηθευτές. Χρησιμοποιήστε μόνο τα συστήματα ηλεκτρικής θέρμανσης στο σώμα του συμπιεστή για να επιταχύνετε αυτήν την διαδικασία.

25. Μην τρυπάτε ή καίτε τη μονάδα.

26. Τα ηλεκτρικά μέρη που αντικαθίστανται ΠΡΕΠΕΙ να είναι κατάλληλα

και αντίστοιχα με τις προδιαγραφές της συσκευής. Κάθε λειτουργία συντήρησης ΠΡΕΠΕΙ να πραγματοποιείται όπως περιγράφεται στο παρόν εγχειρίδιο. Σε περίπτωση αμφιβολίας, ελάτε σε επαφή με τον κατασκευαστή.

27. Εφαρμόστε τους ακόλουθους ελέγχους:

• Οι σημειώσεις στην μονάδα είναι πάντα ορατές και ευανάγνωστες, αλλιώς πρέπει να διορθωθούν·

• Οι σωληνώσεις ή τα μέρη που περιέχουν ψυκτικό υγρό ΠΡΕΠΕΙ να εγκαθίστανται σε μέρος όπου καμία ουσία δεν μπορεί να τα δια- βρώσει, εκτός κι αν τα μέρη αυτά είναι κατασκευασμένα από υλικά εσωτερικά ασφαλή στη διάβρωση ή είναι ιδανικά προστατευμένα ενάντια σε αυτή.

28. Όλο το ψυκτικό πρέπει να ανακτάται με ασφάλεια, ενώ να λαμβάνεται

δείγμα λαδιού και ψυκτικού σε περίπτωση που χρειάζεται ανάλυση πριν την επαναχρησιμοποίηση του ανακτηθέντος ψυκτικού. Πριν να πραγματοποιήσετε τη διαδικασία, απομονώστε ηλεκτρικά το σύστημα και βεβαιωθείτε πως:

• ο εξοπλισμός μηχανικής κίνησης των φιαλών που περιέχουν το ψυκτικό υφίσταται·

• όλες οι διατάξεις προστασίας είναι διαθέσιμες και χρησιμοποιούνται σωστά·EL - 12

• η διαδικασία αδειάσματος ελέγχεται πάντα από αρμόδιο πρόσωπο, κάθε στιγμή·

• ο εξοπλισμός και οι φιάλες ανάκτησης είναι συμβατές με τους κανονισμούς. Αδειάστε το σύστημα και αν δεν είναι δυνατόν, δημιουργήστε έναν συλλέκτη για να μπορέσετε να αφαιρέσετε το ψυκτικό. Πριν να ξεκινήσετε την ανάκτηση, βεβαιωθείτε πως η φιάλη βρίσκεται στη ζυγαριά και εκκινήστε τη μηχανή ανάκτησης σύμφωνα με τις οδηγίες.

29. ΜΗΝ γεμίζετε υπερβολικά τις φιάλες (το υγρό δεν πρέπει να καλύπτει

πάνω από το 80% του όγκου). ΜΗΝ υπερβαίνετε, ακόμα και παροδικά, τη μέγιστη πίεση λειτουργίας της φιάλης. Μόλις ολοκληρωθεί η διαδικασία, όπως περιγράφεται πιο πάνω, βεβαιωθείτε πως ο εξοπλισμός και οι φιάλες αφαιρέθηκαν. Πριν να εκκινήσετε τη μονάδα ελέγξτε πως όλες οι βαλβίδες απομόνωσης είναι κλειστές.

30. Το ψυκτικό υγρό που έχει ανακτηθεί δεν θα πρέπει να φορτώνεται σε

άλλο σύστημα ψύξης εκτός και αν έχει καθαριστεί και επιθεωρηθεί.

31. Μόλις ολοκληρωθεί η εγκατάσταση ελέγξτε πως δεν υπάρχει διαρροή

ψυκτικού (το ψυκτικό υγρό αν εκτεθεί σε φλόγα, παράγει τοξικά αέρια).

0.5 - ΠΡΟΒΛΕΠΟΜΕΝΗ ΧΡΗΣΗ

• Το κλιματιστικό πρέπει να χρησιμοποιείται μόνο για την παραγωγή ζεστού ή κρύου αέρα (κατ’επιλογή) με μόνο σκοπό να κάνει την θερμοκρασία του περιβάλλοντος ευχάριστη.

• Μια ακατάλληλη χρήση της συσκευής (εξωτερική ή εσωτερική) με πιθανές βλάβες σε πρόσωπα, πράγματα ή ζώα αφαιρεί από την OLIMPIA SPLENDID κάθε ευθύνη.

0.6 - ΠΕΡΙΟΧΕΣ ΚΙΝΔΥΝΟΥ

• Τα κλιματιστικά δεν πρέπει να εγκαθίστανται σε περιβάλλοντα με την παρουσία εύφλεκτων αερίων, εκρηκτικών αερίων, σε πολύ υγρό περιβάλλον (πλυντήρια, θερμοκήπια κλπ.) ή σε χώρους όπου υπάρχουν και άλλες μηχανές που παράγουν ισχυρή πηγή θερμότητας, κοντά σε πηγή αλμυρού νερού ή θειωμένου νερού.

• ΜΗΝ χρησιμοποιείτε αέριο, βενζίνη ή άλλα εύφλεκτα υγρά κοντά στο κλιματιστικό.

Το κλιματιστικό δεν διαθέτει ανεμιστήρα για την παροχή φρέσκου αέρα μέσα στο δωμάτιο, αλλάξτε τον αέρα ανοίγοντας πόρτες και παράθυρα.

• Εγκαταστήστε πάντα έναν αυτόματο διακόπτη και προβλέψτε ένα αποκλειστικό κύκλωμα τροφοδοσίας.UNICO VERTICAL R32

1 - ΠΕΡΙΓΡΑΦΗ ΣΥΣΚΕΥΗΣ

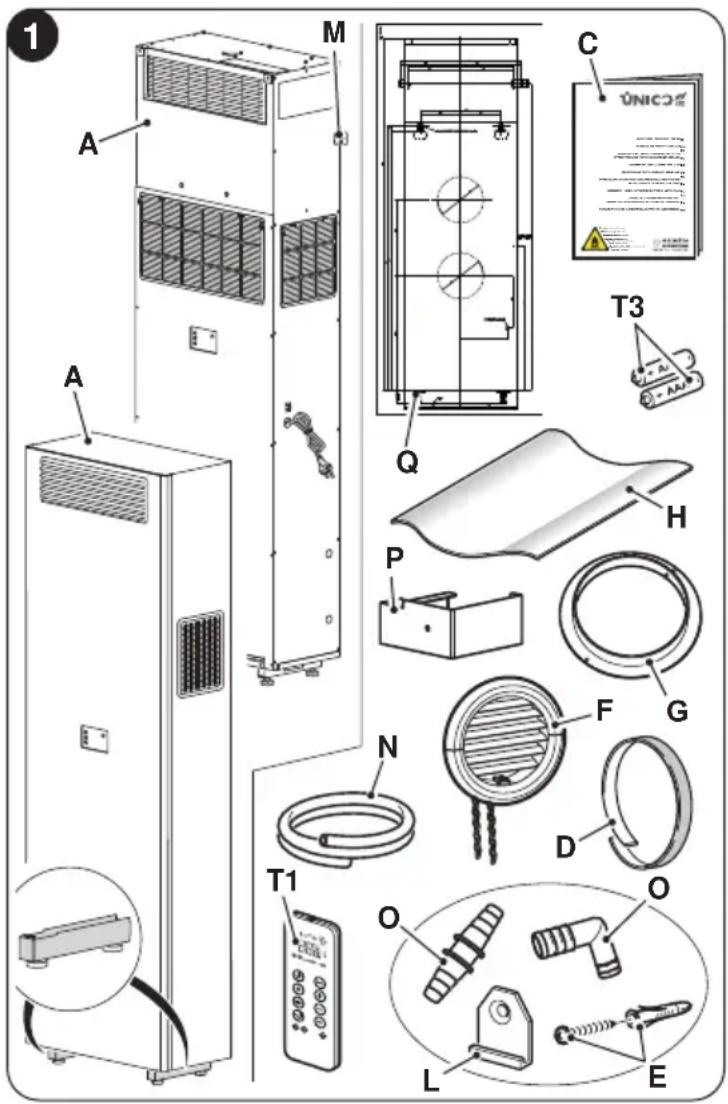

1.1 - ΚΑΤΑΛΟΓΟΣ ΕΞΑΡΤΗΜΑΤΩΝ ΠΟΥ ΠΑΡΕΧΟΝΤΑΙ

Οι μονάδες που συνθέτουν το σύστημα κλιματισμού συσκευάζονται χωριστά σε χαρτόνι. Η συσκευασία μπορεί να μεταφερθεί με περονοφόρο ανυψωτικό, χρησιμοποιήστε τις συγκεκριμένες λαβές για να την σηκώσετε. Πρωτού να περάσετε στη συναρμολόγηση καλό είναι να έχετε τα πάντα προσβάσιμα. A. Συσκευή UNICO VERTICAL T1. Τηλεχειριστήριο C. Εγχειρίδιο προειδοποιήσεων FSC-Unico R32 D. Αυτοκόλλητη μονωτική ταινία (ποσότητα 2) E. Κιτ με βίδες και ούπα

Εξωτερικές γρίλιες εισόδου και εξόδου αέρα συνοδεία αλυσίδων και κιτ για την εγκα- τάστασή τους (ποσότητα 2)

Εσωτερική φλάντζα (ποσότητα 2) H. Φύλλο για σωλήνες τοίχου (ποσότητα 2)

Άγκιστρο για τοποθέτηση

Πλάκα στερέωσης (ποσότητα 2) N. Σωλήνας εκκένωσης συμπυ-

O. Σύνδεση σωλήνα αποστράγ- γισης συμπύκνωσης P. Στήριγμα για την περιστροφή της βαλβίδας συμπύκνωσης Q. Περίγραμμα Οι μπαταρίες (Τ3) για το τηλεχειριστήριο, ποσότητα 2 = τύπου ΑΑΑ 1,5V, είναι απαραίτητα στοιχεία αλλά δεν παρέχονται.

Αποθηκεύστε τις συσκευασίες σε κλειστό και προστατευμένο από τα καιρικά στοιχεία περιβάλλον, απομονωμένες από το έδαφος με παλέτες ή δοκάρια. ΜΗΝ ΑΝΑΠΟΔΟΓΥΡΙΖΕΤΕ ΚΑΙ ΜΗΝ ΤΟΠΟΘΕΤΕΙΤΕ ΟΡΙΖΟΝΤΙΑ ΤΗ ΣΥΣΚΕΥΑΣΙΑ.A

1.3 - ΠΑΡΑΛΑΒΗ ΚΑΙ ΑΠΟΣΥΣΚΕΥΑΣΙΑ

Η συσκευασία αποτελείται από κατάλληλο υλικό και εκτελείται από εξειδικευμένο

Οι μονάδες παραδίδονται πλήρεις και σε άριστη κατάσταση, ωστόσο, για να ελέγξετε την ποιότητα των υπηρεσιών μεταφοράς, ακολουθήστε τις παρακάτω οδηγίες: a. Μετά την παραλαβή της συσκευασίας, ελέγξτε αν η συσκευασία έχει υποστεί ζημιά, αν ναι, αποσύρετε τα εμπορεύματα με επιφύλαξη, παρέχοντας φωτογραφίες τυχόν εμφανών ζημιών. b. Αφαιρέστε τη συσκευασία ελέγχοντας την παρουσία κάθε εξαρτήματος με τη βοήθεια των καταλόγων συσκευασίας. c. Βεβαιωθείτε ότι τα εξαρτήματα δεν έχουν υποστεί ζημιά κατά τη μεταφορά, αν έχουν υποστεί ζημιά, εντός 3 ημερών από την παραλαβή ενημερώστε τον αποστολέα για τυχόν ζημιά με συστημένη επιστολή με απόδειξη παραλαβής παρουσιάζοντας φωτογραφίες. d. Προσέξτε κατά την αποσυσκευασία και την εγκατάσταση του εξοπλισμού. Τα αιχμηρά μέρη μπορεί να προκαλέσουν τραυματισμό, δώστε ιδιαίτερη προσοχή στα άκρα της δομής και στα ελάσματα του συμπυκνωτή. Καμία πληροφόρηση που αφορά βλάβες δεν θα λαμβάνεται υπόψη μετά από 3 ημέρες από την παράδοση. Για οποιαδήποτε διαμάχη θα είναι αρμόδιο το δικαστήριο της Μπρέσια. Φυλάξτε τη συσκευασία τουλάχιστον για τη διάρκεια της περιόδου εγγύησης, για τυχόν αποστολές στο κέντρο τεχνικής υποστήριξης σε περίπτωση επισκευής. Απορρίψτε τα εξαρτήματα συσκευασίας σύμφωνα με τους κανονισμούς για τη διάθεση των αποβλήτων.

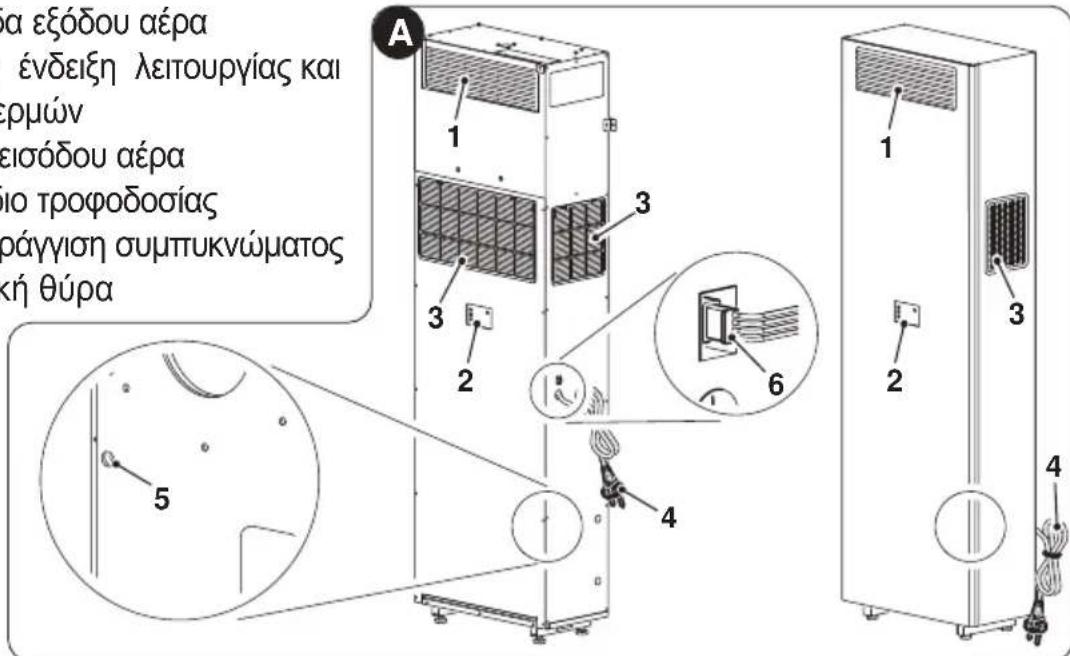

1.4 - ΠΕΡΙΓΡΑΦΗ ΕΞΑΡΤΗΜΑΤΩΝ ΣΥΣΚΕΥΗΣ (εικ.Α)

1. Περσίδα εξόδου αέρα

2. Οθόνη ένδειξη λειτουργίας και

3. Γρίλια εισόδου αέρα

4. Καλώδιο τροφοδοσίας

5. Αποστράγγιση συμπυκνώματος

6. Σειριακή θύραUNICO VERTICAL R32EL - 15ΕΛΛΗΝΙΚΑ

2.1 - ΤΡΟΠΟΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

Για επιτυχή εγκατάσταση και βέλτιστη απόδοση λειτουργίας, ακολουθήστε προσεκτικά όσα υποδεικνύονται στο εγχειρίδιο εγκατάστασης και σε αυτό το εγχειρίδιο. Η μη συμμόρφωση με τους προαναφερθέντες κανονισμούς, που μπορεί να προκαλέσει δυσλειτουργία του εξοπλισμού, απαλλάσσει την εταιρεία OLIMPIA SPLENDID από οποιαδήποτε εγγύηση και τυχόν ζημιά σε ανθρώπους, ζώα ή αντικείμενα. Είναι σημαντικό η ηλεκτρική εγκατάσταση να είναι σύμφωνη με τους κανονισμούς, να σέβεται τα όσα αναγράφονται στην τεχνική καρτέλα και να διαθέτει καλή γείωση.

2.2 - ΔΙΑΣΤΑΣΕΙΣ ΚΑΙ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΟΥ ΔΩΜΑΤΙΟΥ

• Πριν να εγκαταστήσετε το κλιματιστικό είναι απαραίτητος ο υπολογισμός των θερμικών θερινών φορτίων (και χειμερινών σε περίπτωση μοντέλων με αντλία θερμότητας) σε σχέση με το δωμάτιο.

• Όσο πιο σωστός είναι ο υπολογισμός τόσο πιο σωστά θα λειτουργεί το προϊόν.

• Για τον υπολογισμό είναι απαραίτητο να ληφθούν υπόψη οι ισχύοντες κανονισμοί.

• Για ιδιαιτέρως σημαντικές εφαρμογές σας συστήνουμε να απευθυνθείτε σε εξειδικευμένα θερμοτεχνικά γραφεία.

• Κατά το δυνατό πάντως πρέπει να προσπαθείτε να αποφεύγετε τα μεγάλα θερμικά φορτία με τις ακόλουθες τεχνικές. Σε μεγάλες τζαμαρίες που εκτίθενται στον ήλιο σημαντικές είναι οι εσωτερικές κουρτίνες ή καλύτερα η εξωτερική προστασία (περσίδες, βεράντες, ανακλαστικές ταινίες κλπ.). Το δωμάτιο που κλιματίζεται πρέπει να παραμένει κατά το δυνατόν κλειστό.

• Αποφύγετε τη χρήση προβολέων όπως αλογόνου υψηλής κατανάλωσης ή άλλων ηλεκτρικών συσκευών που απορροφούν πολλή ενέργεια (φουρνάκια, ατμοσίδερα, ψηστιέρες κλπ).

2.3 - ΕΠΙΛΟΓΗ ΤΟΠΟΘΕΣΙΑΣ ΜΟΝΑΔΑΣ

Για την επίτευξη της καλύτερης απόδοσης λειτουργίας και για την αποφυγή βλαβών ή επικίνδυνων συνθηκών, η θέση εγκατάστασης της εσωτερικής μονάδας πρέπει να πληροί τις ακόλουθες απαιτήσεις: a. Μην εκθέτετε τη συσκευή σε πηγές θερμότητας ή ατμού (εικ. 3).min 100mm min 1670mm min 690mm min 310mm

b. Βεβαιωθείτε ότι ο χώρος στα δεξιά, αριστερά είναι τουλάχιστον 100 mm και πάνω από τη μονάδα είναι τουλάχιστον 80 mm (εικ. 2). c. Ο τοίχος στον οποίο πρόκειται να στερεωθεί η εσωτερική μονάδα πρέπει να είναι σταθερός, ανθεκτικός και κατάλληλος για να υποστηρίζει το βάρος της. d. Πρέπει να μπορεί να αφεθεί χώρος γύρω από τη μονάδα αρκετός για πιθανές εργασίες συντήρησης. e. Δεν πρέπει να υπάρχουν εμπόδια για την ελεύθερη κυκλοφορία αέρα από την επάνω είσοδο (κουρτίνες, φυτά, έπιπλα) αλλά και από μπροστά στην έξοδο αέρα· αυτό θα μπορούσε να προκαλέσει στροβιλισμούς που θα παρεμποδίζουν τη σωστή λειτουργία της συσκευής (εικ. 3). f. Μην ψεκάζετε νερό ή άλλα υγρά κανενός είδους απ’ ευθείας στη συσκευή (εικ. 3). g. Η συσκευή δεν πρέπει να βρίσκεται σε τέτοια θέση ώστε η ροή του αέρα να κατευθύνεται απευθείας στα άτομα που βρίσκονται κοντά (εικ. 3). h. Μην πιέζετε ποτέ το άνοιγμα του πτερυγίου εκροής αέρα (εικ. 3).

i. Μην τοποθετείτε επάνω στις γρίλιες εισόδου

αέρα μπουκάλια, τενεκεδάκια, ρούχα, άνθη ή οποιοδήποτε άλλο αντικείμενο (εικ. 3). l. Μην εγκαθιστάτε το κλιματιστικό απευθείας πάνω από μια οικιακή συσκευή (τηλεόραση, ραδιόφωνο, ψυγείο κλπ.) ή πάνω από μια πηγή θερμότητας (εικ. 3).UNICO VERTICAL R32EL - 17ΕΛΛΗΝΙΚΑ Η θέση εγκατάστασης πρέπει να επιλέγεται σε τοίχο που επικοινωνεί με το εξωτερικό.

Μόλις επιλεγεί, σύμφωνα με τα προηγούμενα κριτήρια, η σωστή θέση για την εγκατάσταση βεβαιωθείτε πως στα σημεία που επιλέξατε για τις οπές δεν υπάρχουν δομές ή εγκαταστάσεις (δοκάρια, κολώνες, υδραυλικοί σωλήνες, ηλεκτρικά καλώδια κλπ.) που θα εμποδίσουν την εκτέλεση των οπών που απαιτούνται για την εγκατάσταση. Ελέγξτε άλλη μια φορά πως δεν υπάρχουν εμπόδια για την ελεύθερη κυκλοφορία αέρα από τις οπές που θα γίνουν (φυτά ή σχετικά φυλλώματα, επιστρώσεις, περσίδες, σχάρες ή γρίλιες πολύ στενές κλπ.). Για τη διαδικασία εγκατάστασης της μονάδας, ανατρέξτε στο ΕΓ- ΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ του Unico Vertical.

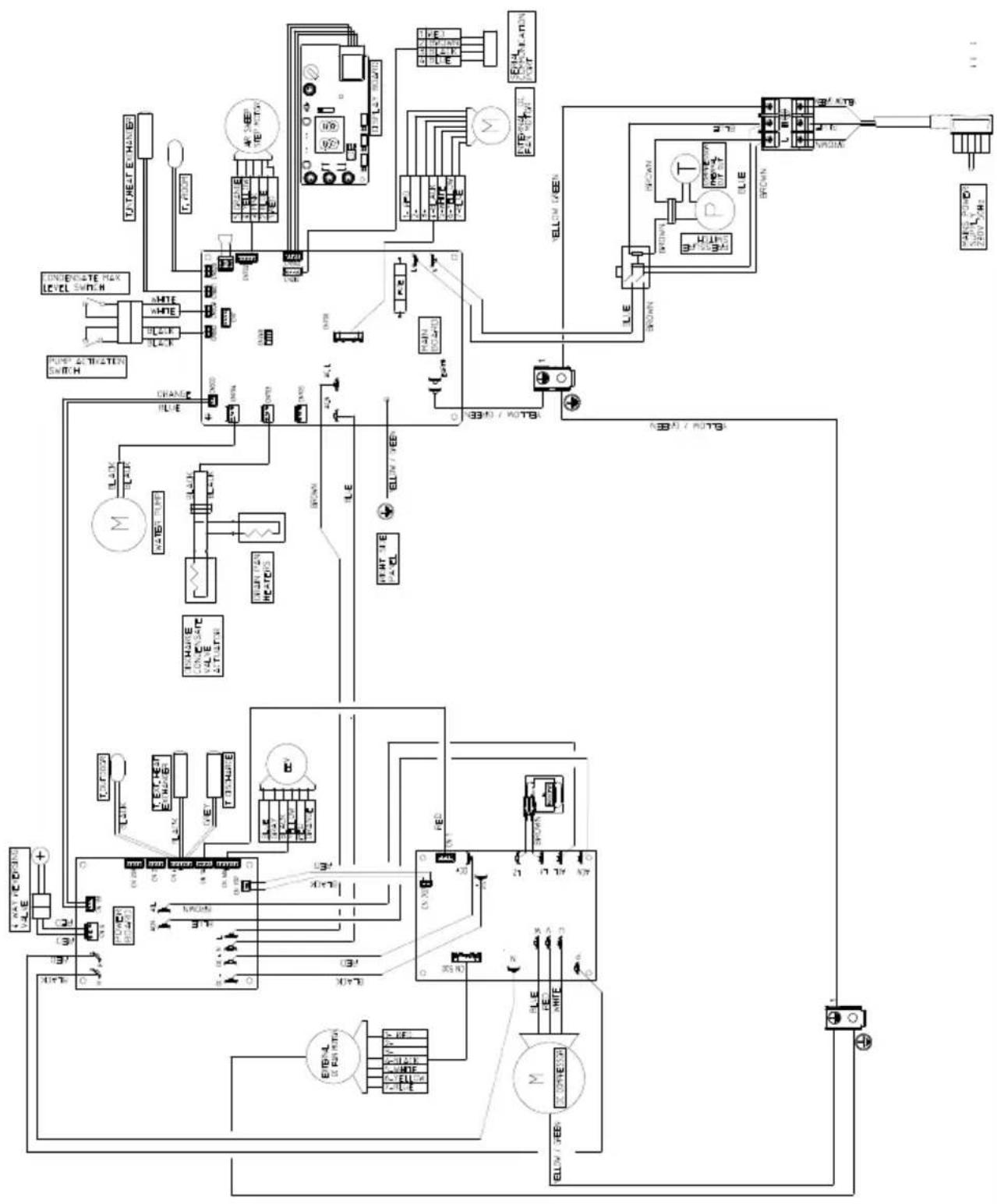

2.4 - ΗΛΕΚΤΡΙΚΉ ΣΎΝΔΕΣΗ

Η μονάδα είναι εξοπλισμένη με καλώδιο τροφοδοσίας με βύσμα. Εάν η πρίζα τοίχου είναι εντός του μήκους του καλωδίου, απλώς συνδέστε το.

Πριν προχωρήσετε στη σύνδεση του κλιματιστικού βεβαιωθείτε ότι:

• Οι τιμές τάσης και συχνότητας της τροφοδοσίας συμμορφώνονται με τις προδιαγραφές των στοιχείων της πινακίδας της συσκευής.

Η γραμμή ισχύος είναι εξοπλισμένη με μια αποτελεσματική σύνδεση γείωσης και είναι σωστά σχεδιασμένη για τη μέγιστη κατανάλωση του κλιματιστικού (ελάχιστη διατομή καλωδίων 1,5

• Ο εξοπλισμός πρέπει να τροφοδοτείται μόνο μέσω πρίζας συμβατής με το παρεχόμενο βύσμα.

Οποιαδήποτε αντικατάσταση του καλωδίου τροφοδοσίας πρέπει να πραγματοποιείται αποκλειστικά από την υπηρεσία εξουσιοδοτημένης τεχνικής βοήθειας ή από προσωπικό με παρόμοια προσόντα. Στο δίκτυο ηλεκτρικής τροφοδοσίας της συσκευής θα πρέπει να έχει προβλεφθεί μία κατάλληλη πολυπολική διάταξη αποσύνδεσης, σύμφωνα με τους εθνικούς κανονισμούς εγκατάστασης. Σε κάθε περίπτωση, είναι απαραίτητο, να βεβαιώνεστε ότι η παροχή ηλεκτρικού ρεύματος διαθέτει αποτελεσματική γείωση και επαρκή προστασία από υπερφόρτωση ή/και βραχυκυκλώματα (συσήνεται η χρήση τηκόμενης ασφάλειας τύπου 16 ΑΤ ή άλλων συσκευών με αντίστοιχη λειτουργία).A EL - 18

Για να αποφύγετε τυχόν κίνδυνο ηλεκτροπληξίας, είναι απαραίτητο να κλείνετε τον γενικό διακόπτη πριν από την πραγματοποίηση ηλεκτρικών συνδέσεων και κάθε τύπο συντήρησης των συσκευών.

2.5 - ΡΥΘΜΙΣΕΙΣ ΜΕΣΩ ΤΟΥ ΠΙΝΑΚΑ ΕΛΕΓΧΟΥ

Για να αλλάξετε τις ρυθμίσεις, προχωρήστε ως εξής: a. Ελέγξτε ότι το μηχάνημα είναι σωστά τροφοδοτημένο και συνδεδεμένο και βε- βαιωθείτε ότι έχει ρυθμιστεί σε κατάσταση αναμονής. b. Πατήστε και κρατήστε πατημένο το κουμπί MODE για περίπου 10 δευτερόλεπτα μέχρι να εμφανιστεί στην οθόνη η παράμετρος . c. Πατήστε τα κουμπιά + o - για να επιλέξετε την τιμή της παραμέτρου που πρόκειται να ρυθμιστεί (από P0 έως P4). d. Κρατήστε πατημένο το κουμπί MODE για περίπου 2 δευτερόλεπτα μέχρι να αναβοσβήσει η παράμετρος. e. Πατήστε τα κουμπιά + o - για να επιλέξετε την επιθυμητή τιμή. f. Πατήστε MODE για να επιβεβαιώσετε την επιθυμητή τιμή. g. Πατήστε το κουμπί Standby ή περιμένετε περίπου 20 δευτερόλεπτα για να εξέλ- θετε από τη διαδικασία ρύθμισης παραμέτρων.

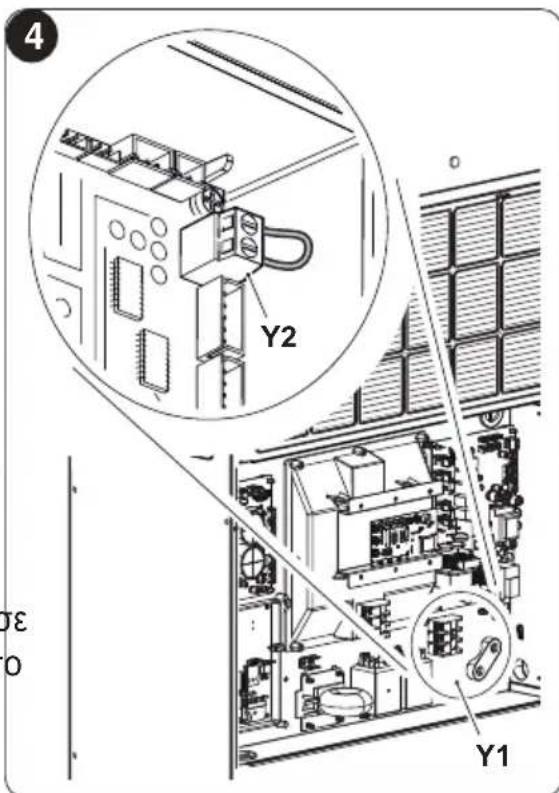

2.5.1 - Pύθμιση Energy boost/System enable

Η είσοδος που βρίσκεται στον ακροδέκτη (Y2) του κεντρικού πίνακα (Y1) μπορεί να χρησι- μοποιηθεί για την ενεργοποίη- ση των λειτουργιών ENERGY BOOST ή SYSTEM ENABLE του κλιματιστικού (εικ. 4). Στη διαμόρφωση της επαφής Energy boost ή System enable, η οθόνη δείχνει . Η πα- ράμετρος μπορεί να έχει τιμή από -5 έως +5. Με τιμή PI = 0, η είσοδος λειτουργεί ως SYSTEM ENABLE. Όταν ανοίξει η επαφή, το κλιματιστικό τίθεται σε κατάσταση stand-by. Όταν κλείσει η επαφή, το κλιματιστικό επανέρχεται στην προηγούμενη κατάσταση λειτουργίας του. Με τιμή PI≠ 0, η είσοδος λειτουργεί ως ENERGY BOOST. Όταν ανοίξει η επαφή, στην οθόνη εμφανίζεται ο κωδικός E, η επιθυμητή θερμοκρασίαUNICO VERTICAL R32

EL - 21 μειώνεται κατά PI °C εάν το κλιματιστικό βρίσκεται σε λειτουργία ψύξης ή αυξάνεται κατά PI °C εάν το κλιματιστικό βρίσκεται σε λειτουργία θέρμανσης. Όταν η επαφή κλείνει, το κλιματιστικό αποκαθιστά την προηγούμενη κατάσταση λειτουργίας του. Η είσοδος ENERGY BOOST δεν έχει καμία επίδραση όταν το κλιματιστικό βρίσκεται σε λειτουργία ανεμιστήρα, αφυγραντήρα ή αυτόματη. Πριν προχωρήσετε σε οποιεσδήποτε εργασίες συντήρησης και καθαρισμού, βεβαιωθείτε πάντοτε ότι το σύστημα έχει απενεργοποιηθεί με τη χρήση του τηλεχειριστηρίου και ότι το φις έχει αφαιρεθεί από την υποδοχή συστήματος (ή έχει τοποθετηθεί στο «0» OFF o επιλογέας του γενικού διακόπτη). Για να ρυθμίσετε τη συσκευή όταν είναι ενεργοποιημένη μία από τις δύο λειτουργίες, προχωρήστε ως εξής: a. Αφαιρέστε τα διακοσμητικά καπάκια, εάν υπάρχουν. Αφαιρέστε τις βίδες (X) από το μπροστινό καπάκι (Εικ. 5). b. Αφαιρέστε το μπροστινό καπάκι (X1) (Εικ. 5). c. Αφαιρέστε τον παρεχόμενο βραχυκυκλωτήρα (Y3) από τον βιδωτό ακροδέκτη (Y2) (εικ. 5). d. Κλείστε τον ηλεκτρικό πίνακα. e. Τοποθετήστε ξανά το μπροστινό κάλυμμα της μονάδας. Αυτή η είσοδος πρέπει να ελέγχεται με στεγνή επαφή. Μην χρησιμοποιείτε καλώδιο μεγαλύτερου μήκους από 10 μέτρα.EL - 22

2.5.2 - Ρύθμιση Input setting

Στη ρύθμιση ανοικτής ή κλειστής επαφής, η οθόνη δείχνει . Για να ορίσετε την επιθυμητή ρύθμιση, ακολουθήστε τις διαδικασίες που περιγράφονται παραπάνω και επιλέξτε μεταξύ της παραμέτρου (κλειστή επαφή) ή (ανοιχτή επαφή). - Παράμετρος nc- Συνήθως κλειστό (προεπιλεγμένη επιλογή): όταν ο διακόπτης επαφής είναι ανοιχτός, η μονάδα εκτελεί την επιλεγμένη λειτουργία (υποδει- κνύεται από την παράμετρο PI). Όταν η επαφή είναι κλειστή, η μονάδα θα επανεκκινήσει στην προηγούμενη κατάσταση λειτουργίας. - Παράμετρος όχι- Κανονικά ανοιχτή: όταν ο διακόπτης επαφής κλείνει, η μονάδα εκτελεί την επιλεγμένη λειτουργία (υποδεικνύεται από την παράμετρο PI). Όταν ανοίξει η επαφή, η μονάδα θα επανεκκινήσει στην προηγούμενη κατάσταση λειτουργίας.

2.5.3 - Ρύθμιση μονάδων θερμοκρασίας

Στη ρύθμιση της μονάδας θερμοκρασίας, η οθόνη δείχνει . Για να ορίσετε την επιθυμητή ρύθμιση, ακολουθήστε τις διαδικασίες που περιγράφονται παρα- πάνω και επιλέξτε μεταξύ της παραμέτρου (μετρικό σύστημα) ή (βρετανικό σύστημα). Διαμόρφωση της μονάδας μέτρησης από το τηλεχειριστήριο: a. Πατήστε τα κουμπιά B6 και B7 μαζί. Η διαμόρφωση μονάδας μέτρησης αποθηκεύεται στη μονάδα, για επαναφορά της επιλογής μετά από οποιαδήποτε απενεργοποίηση.

2.5.4 - Διαμόρφωση αντλίας θερμότητας / μόνο ψύξη / μόνο θέρμανση

Κατά τη διαμόρφωση του τρόπου λειτουργίας της μονάδας, στην οθόνη εμφανίζεται η ένδειξη . Για να ρυθμίσετε το μηχάνημα να λειτουργεί τόσο σε λειτουργία ψύξης όσο και σε λειτουργία θέρμανσης, επιλέξτε τη διαμόρφωση “HP” (αντλία θερμότητας). Για να ρυθμίσετε το μηχάνημα να λειτουργεί μόνο σε λειτουργία ψύξης επιλέξτε τη διαμόρφωση “CO” (μόνο ψύξη). Για να ρυθμίσετε το μηχάνημα να λειτουργεί μόνο σε λειτουργία θέρμανσης επιλέξτε τη διαμόρφωση “HO” (μόνο θέρμανση). Σε περίπτωση ρύθμισης του μηχανήματος σε λειτουργία CO, χρησιμοποιήστε την αποστράγγιση έκτακτης ανάγκης.

Η εγκατάσταση και η ηλεκτρική σύνδεση της συσκευής πρέπει να γίνονται από εξειδικευμένο προσωπικό που διαθέτει τα νόμιμα προαπαιτούμενα. Οι οδηγίες για την εγκατάσταση περιέχονται στην αντίστοιχη παράγραφο του παρόντος εγχειριδίου.UNICO VERTICAL R32 MODE DisplayLED1LED2LED3LED5 EL - 23ΕΛΛΗΝΙΚΑ Κανένα αντικείμενο ή δομικό εμπόδιο (έπιπλα, κουρτίνες, φυτά, φυλ- λώματα, παντζούρια κλπ.) δεν θα πρέπει να εμποδίζει τη φυσιολογική εκροή του αέρα είτε από τις εσωτερικές είτε από τις εξωτερικές γρίλιες.

• Μην στηρίζεστε ή χειρότερα κάθεστε στο σώμα του κλιματιστικού για να αποφύγετε μεγάλες ζημιές στα εξωτερικά μέρη.

• Σε περίπτωση διαρροής νερού από τη συσκευή είναι απαραίτητο να τη σβήσετε αμέσως και να αφαιρέσετε την ηλεκτρική τροφοδοσία. Καλέστε έπειτα το εγγύτερο εξουσιοδοτημένο κέντρο βοήθειας.

Κατά τη διάρκεια λειτουργίας θέρμανσης το κλιματιστικό προβλέπει πε- ριοδικά την απόψυξη πάγου που μπορεί να δημιουργηθεί στο εξωτερικό ψύκτη. Σε αυτή τη κατάσταση το μηχάνημα συνεχίζει να λειτουργεί αλλά δεν στέλνει θερμό αέρα στο περιβάλλον. Η διάρκεια αυτής της φάσης μπορεί να είναι από 3 λεπτά έως το μέγιστο των 10 λεπτών.

• Καθαρίζετε τακτικά το φίλτρο αέρα όπως περιγράφεται στην αντί- στοιχη παράγραφο (5.1.2).

Η συσκευή δεν πρέπει να εγκαθίσταται σε δωμάτια όπου δημιουργούνται εκρηκτικά αέρα ή όπου οι συνθήκες υγρασίας και θερμοκρασίας ξεπερ- νούν τα μέγιστα όρια που περιγράφονται στο εγχειρίδιο εγκατάστασης.

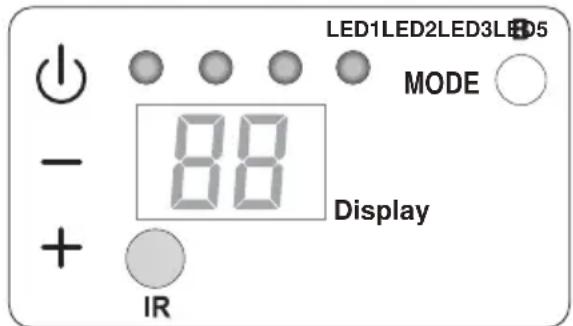

3.2 - ΠΕΡΙΓΡΑΦΗ ΤΗΣ ΚΟΝΣΟΛΑΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΩΝ

Στο κέντρο του μπροστινού καπακιού της μονάδας βρίσκεται η οθόνη του μηχανήματος με κουμπιά και LED, οι λειτουργίες των οποίων περιγράφονται παρακάτω.

Πριν εκτελέσετε τις ακόλουθες λειτουργίες, πατήστε ένα από τα κουμπιά για να ενερ- γοποιήσετε την κονσόλα. + Επιθυμητή αύξηση της θερμοκρασίας (μέγιστη ρυθμιζόμενη τιμή 30°C/86F). - Επιθυμητή μείωση της θερμοκρασίας. (ελάχιστη ρυθμιζόμενη τιμή στη λειτουργία θέρμανσης 16°C/61F, στη λειτουργία ψύξης 18°C/64F). Ενεργοποίηση/απενεργοποίηση (Stand-by) του κλιματισμού και επιλογή της ταχύτητας αερισμού. - Σύντομο άγγιγμα για να επιλέξετε ελάχιστη, μεσαία, μέγιστη ή αυτόματη ταχύτητα αερισμού. - Παρατεταμένο άγγιγμα για ενεργοποίηση/απενεργοποίηση (Stand-by).EL - 24

MODE Επιλογή τρόπου λειτουργίας και ρύθμιση παραμέτρων - Σύντομο άγγιγμα (για περισσότερο από 2 δευτερόλεπτα) για να επιλέξετε τον τρόπο λειτουργίας εξαερισμού, ψύξης, θέρμανσης - Παρατεταμένο άγγιγμα για ενεργοποίηση της ρύθμισης παραμέτρων σε κατάσταση Stand-by + και - Πιέστε ταυτόχρονα για τουλάχιστον 5 δευτερόλεπτα για να ενεργοποιήσετε/ απενεργοποιήσετε το κλείδωμα του πληκτρολογίου και MODE Να πατηθεί ταυτόχρονα και για παρατεταμένο χρονικό διάστημα (τουλά- χιστον 5 δευτερόλεπτα) για την επαναφορά του σήματος του ακάθαρτου

IR Δέκτης υπερύθρων B Βομβητής LED LED1: Ρύθμιση λειτουργίας, κόκκινο ή μπλε LED2: Ρύθμιση ασύρματης σύνδεσης, πράσινο LED3: Ένδειξη λειτουργίας ηλεκτρικής θερμάστρας, πορτοκαλί LED5: ρύθμιση χρονοδιακόπτη, λευκό ΣΥΝΘΗΚΕΣ ΛΕΙΤΟΥΡΓΙΑΣ

(κόκκινο/μπλε) LED5 timer

Stand-by OFF OFF OFF X Λειτουργία ψύξης 18÷30°C/64÷86F ON

ΜΠΛΕ X Λειτουργία θέρμανσης 16÷30°C/61÷86F ON

ΚΟΚΚΙΝΟ X Λειτουργία αφύγρανσης ON

ΜΠΛΕ X Λειτουργία αερισμού ON

OFF X Αυτόματη λειτουργία ON

X X Υψηλή ταχύτητα ανεμιστήρα ON* X X Μεσαία ταχύτητα ανεμιστήρα ON* X X Χαμηλή ταχύτητα ανεμιστήρα ON* X X Αυτόματη ταχύτητα ανεμιστήρα ON* X X Timer ενεργό X ON

X ON Προειδοποίηση βρώμικου

ΣΥΝΘΗΚΕΣ ΛΕΙΤΟΥΡΓΙΑΣ

(κόκκινο/μπλε) LED5 timer

Κλειδωμένο πληκτρολόγιο ON* X X Ρύθμιση παραμέτρων ψηλά ή χαμηλά στον τοίχο

Εγκατάσταση στην οροφή OFF OFF OFF Εγκατάσταση στο δάπεδο OFF OFF OFF Ενίσχυση ενέργειας/ Ενεργοποίηση συστήματος

Άνοιγμα επαφής Ενίσχυση ενέργειας (παρ. PI>0) ON* X X Άνοιγμα επαφής ενεργοποίη- σης συστήματος (παρ. PI=0)

Κλείσιμο επαφής Energy Boost/ System Enable

Μονάδα Συστήματος Θερμοκρασίας

Μονάδα συστήματος θερμοκρασίας Κελσίου

Μονάδα συστήματος θερμοκρασίας Φαρενάιτ

Ρυθμίσεις διαμόρφωσης OFF OFF X Ρυθμίσεις διαμόρφωσης Αντλίας θερμότητας

Διαμόρφωση ρύθμισης μόνο

Ρύθμιση διαμόρφωσης Μόνο

• Επαναφορά όπως περιγράφεται στην παράγραφο 3.2 ON* Εάν είναι συνδεδεμένο το ασύρματο ON Ενεργοποιημένο X Αδιάφορο OFF Απενεργοποιημένο6 EL - 26

3.3 - ΧΡΗΣΗ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ

Το τηλεχειριστήριο που παρέχεται με το κλιματιστικό είναι το εργαλείο που σας επιτρέπει να χρησιμοποιείτε το μηχάνημα με τον πιο άνετο τρόπο. Είναι ένα εργαλείο που πρέπει να χειρίζεστε με προσοχή και ειδικότερα να:

Αποφεύγετε να το βρέχετε (δεν καθαρίζεται με νερό ούτε να αφήνεται σε άσχημες καιρικές συνθήκες).

Αποφεύγετε τις πτώσεις ή τις βίαιες προσκρούσεις.

Αποφεύγετε την απευθείας έκθεση στο ηλιακό φως. Το τηλεχειριστήριο λειτουργεί μόνο με μοντέλα με διακοσμητικά καπάκια Unico Vertical (UNICO VERTICAL 35HP EVAN-EVANX). Για μοντέλα με εσοχή (UNICO VERTICAL-NK 35HP EVAN-EVANX), ο έλεγχος της μονάδας πραγματοποιείται μέσω των θερμοστατών (διατίθενται ως προαιρετικά κιτ).

• Το τηλεχειριστήριο λειτουργεί με υπέρυθρη τεχνολογία.

• Κατά τη διάρκεια χρήσης μην τοποθετείτε εμπόδια ανάμεσα στο τηλεχειριστήριο και τη συσκευή.

• Στην περίπτωση που στον ίδιο χώρο υπάρχουν κι άλλες συσκευές με τηλεχειριστήριο (TV, ραδιόφωνο, στερεοφωνικά, κλπ.), θα μπορούσαν να υπάρξουν παρεμβολές με συνέπεια την απώλεια του εκπεμπόμενου σήματος.

• Οι ηλεκτρονικές λάμπες και οι λάμπες φθορισμού θα μπορούσαν να παρεμβάλουν στην επικοινωνία του τηλεχειριστηρίου με τη συσκευή.

• Αφαιρέστε τις μπαταρίες σε περίπτωση μακράς περιόδου μη χρήσης του τηλεχειριστηρίου.

• Η οθόνη του τηλεχειριστηρίου απενεργοποιείται όταν είναι σε αδράνεια για μερικά δευτερόλεπτα, για να την ενεργοποιήσετε πάλι πατήστε οποιοδήποτε κουμπί.

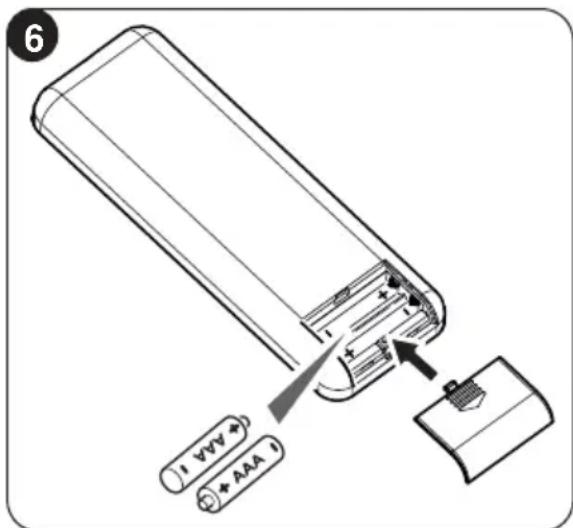

Εισαγωγή μπαταριών (εικ. 6) Για να τοποθετήσετε σωστά τις μπαταρίες: a. Ανοίξτε τη θυρίδα της θήκης μπαταριών. b. Εισάγετε τις μπαταρίες στη θήκη, προσέχοντας την πολικότητα. Σεβαστείτε την πολικότητα που αναγράφεται στο πίσω μέρος της θήκης μπαταριών. c. Κλείστε σωστά το πορτάκι.UNICO VERTICAL R32 ~8m

3.3.2 - Αντικατάσταση μπαταριών

Οι μπαταρίες αντικαθιστώνται όταν η οθόνη του τηλεχειριστηρίου δεν εμφανίζεται πλέον καθαρή ή όταν αυτό δεν αλλάζει πλέον ρυθμίσεις του κλιματιστικού. Χρησιμοποιείτε πάντα καινούριες μπαταρίες και αντικαταστήστε και τις δύο. Η χρήση παλαιών μπαταριών ή μπαταριών διαφορετικού τύπου μπορεί να προ- καλέσει δυσλειτουργία στο τηλεχειριστήριο. Το τηλεχειριστήριο χρησιμοποιεί δύο ξηρές αλκαλικές μπαταρίες 1.5V (τύπου AAA.LR03) (εικ. 6). Μετά την αντικατάσταση των μπαταριών, ρυθμίστε το ρολόι του τηλεχειριστηρίου.

Όταν αποφορτιστεί, η μπαταρία πρέπει να αντικαθίσταται και να απορρίπτεται στα ειδικά κέντρα συλλογής ή όπως προβλέπεται από τους τοπικούς κανονισμούς.

• Εάν δεν χρησιμοποιείτε το τηλεχειριστήριο για μερικές εβδομάδες ή περισσότερο, αφαιρέστε τις μπαταρίες. Τυχόν διαρροές των μπαταριών ενδέχεται να καταστρέψουν το τηλεχειριστήριο.

Η μέση διάρκεια ζωής των μπαταριών, με κανονική χρήση, είναι περίπου έξι μήνες. Αντι- καταστήστε τις μπαταρίες όταν δεν ακούτε πλέον το «μπιπ» με το πάτημα του κουμπιού στην εσωτερική μονάδα ή εάν δεν ανάβει η ένδειξη μετάδοσης στο τηλεχειριστήριο.

Μην επαναφορτίζετε και μην αποσυναρμολογείτε τις μπαταρίες. Μην πετάτε τις μπαταρίες στη φωτιά. Μπορεί να καούν ή να εκραγούν.

Αν το υγρό των μπαταριών πέσει στο δέρμα ή στα ρούχα, πλύνετε με προ- σοχή με καθαρό νερό. Μην χρησιμοποιείτε το τηλεχειριστήριο με μπαταρίες που έχουν διαρρεύσει. Οι χημικές ουσίες που περιέχουν οι μπαταρίες μπορούν να προκαλέσουν εγκαύματα ή άλλους κινδύνους για την υγεία.

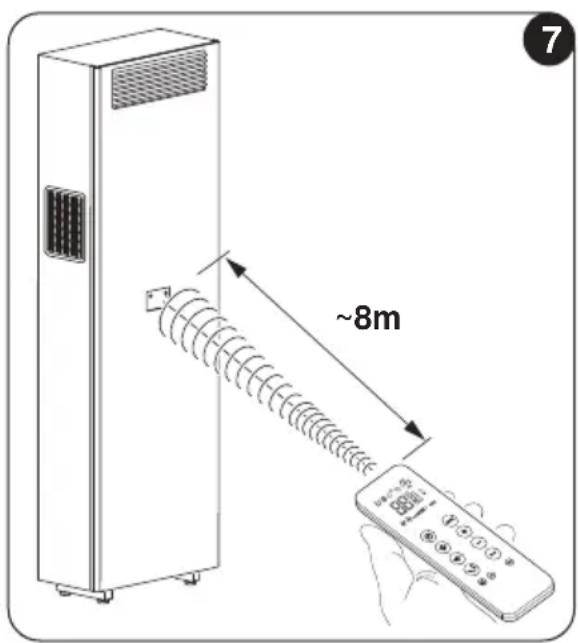

3.3.3 - Θέση του τηλεχειριστηρίου

• Κρατήστε το τηλεχειριστήριο σε μια θέση από την οποία το σήμα μπορεί να φτάσει στον δέκτη της εσωτερικής μονάδας (μέγιστη απόσταση περίπου 8 μέτρα - με τις μπαταρίες φορτισμένες) (εικ. 7). Η παρουσία εμποδίων (έπιπλα, κουρτίνες, τοίχοι κλπ.) μεταξύ του τηλεχειριστηρίου και της συσκευής μειώνει την εμβέλεια του τηλεχειριστηρίου.B1

Το τηλεχειριστήριο είναι η διεπαφή ανάμεσα στον χρήστη και το κλιματιστικό επομένως είναι πολύ σημαντικό να γνωρίζετε κάθε λειτουργία, τη χρήση των διάφορων εντολών και τα εμφανιζόμενα σύμβολα.

3.4.1 - Περιγραφή κουμπιών του τηλεχειριστηρίου (Εικ. 8)

3.4.2 - Περιγραφή της οθόνης του τηλεχειριστηρίου (Εικ. 9)

B1 Ενεργοποίηση/απενεργοποίηση (Stand-by) μονάδας B2 Κουμπί λειτουργίας ECONOMY/ECO B3 Κουμπί λειτουργίας SILENT B4 Επιλέγτε τρόπο λειτουργίας - ψύξη > θέρμανση > ανεμιστήρα > αφύγρανση

B5 Αύξηση/μείωση ταχύτητας ανεμιστήρα B6 ρύθμιση ρολογιού/προγραμματισμός B7 Αύξηση/Μείωση επιθυμητής θερμο- κρασίας/ρολόι/προγραμματισμός B8 Ενεργοποίηση/απενεργοποίηση λειτουργίας ταλάντευσης περσίδας εξόδου αέρα B9 Οθόνη B10 Ενεργοποίηση/απενεργοποίηση της ενσωματωμένης οθόνης B11 Ενεργοποίηση/απενεργοποίηση προγραμμάτων B12 Επιλογή μονάδας θερμοκρασίας °C / °F πατώντας ταυτόχρονα τα κουμπιά

D1 Ένδειξη ταχύτητας ανεμιστήρα ή αυτόματου τρόπου λειτουργίας (AUTO) D2 Τρόπος λειτουργίας θέρμανσης D3 Τρόπος λειτουργίας ψύξης D4 Τρόπος λειτουργίας αφύγρανσης D5 Επιθυμητή θερμοκρασία/ρολόι/ προγραμματισμός D6 Νυχτερινή λειτουργία (SILENT) D7 Αυτόματη λειτουργία D8 - Πρόγραμμα 1 D9 - Πρόγραμμα 2 D10 Δείκτης θερμοκρασίας/ρολογιούUNICO VERTICAL R32 D9D2

EL - 29ΕΛΛΗΝΙΚΑ D11 Λειτουργία ECO ενεργοποιημένη D12 Ταχύτητα ανεμιστήρα ελάχιστη - μεσαία - μέγιστη D13 Μεταφορά εντολής σε εξέλιξη D14 Ρύθμιση χρόνου σβησίματος προγράμματος D15 Ρύθμιση ρολογιού/προγραμματισμός D16 Ρύθμιση χρόνου έναρξης προγράμματος D17 Ειδοποίηση χαμηλής μπαταρίας D18 Timer λεπτά

3.5 - ΠΕΡΙΓΡΑΦΗ ΤΗΣ ΛΕΙΤΟΥΡΓΙΩΝ ΚΛΙΜΑΤΙΣΤΙΚΟΥ

3.5.1 - Γενική εκκίνηση και διαχείριση λειτουργίας

• Το τηλεχειριστήριο διευκολύνει τον χειρισμό της εγκατάστασης. Για να εκπέμψει τις εντολές προς το κλιματιστικό θα πρέπει να κατευθύνετε το μπροστά μέρος του τηλεχειριστηρίου προς την κονσόλα της συσκευής. Η λήψη της εντολής που εκπέμπεται επιβεβαιώνεται από ένα ακουστικό σήμα.

• Η μέγιστη απόσταση από την οποία μπορεί να γίνει η λήψη εντολών αντιστοιχεί σε περίπου 8 μέτρα (με φορτισμένες μπαταρίες).

• Πατώντας το κουμπί B2 στο τηλεχειριστήριο ενεργοποιείται η λειτουργία εξοικονόμησης ενέργειας βελτιστοποιώντας αυτόματα τις λειτουργίες του μηχανήματος στηνοθόνη εμφανίζεται το σύμβολο D11.

3.5.3 - Άναμμα/.Σβήσιμο συσκευής

• Πατήστε το κουμπί B1 στο τηλεχειριστήριο για να ενεργοποιήσετε ή να απενεργοποιήσετε (stand-by) το κλιματιστικό. Το σύστημα ελέγχου της μονάδας διαθέτει μνήμη, επομένως δεν χάνονται οι ρυθμίσεις στο σβήσιμο της συσκευής.

Σε περίπτωση παρατεταμένης μη χρήσης της συσκευής, αυτή πρέπει να απενεργοποιείται αποσυνδέοντας τον γενικό διακόπτη, ή βγάζοντας το φις από την πρίζα του ρεύματος.

3.5.4 - Λειτουργία σε “Ψύξη”

Ρυθμίζοντας σε αυτόν τον τρόπο λειτουργίας τη συσκευή αφυγραίνει και ψύχει το περιβάλλον.

• Για να ενεργοποιήσετε αυτή τη λειτουργία πατήστε περισσότερες φορές το κουμπίEL - 30

B4 στο τηλεχειριστήριο έως ότου εμφανιστεί το σύμβολο D3 στην οθόνη του.

• Σε αυτόν τον τρόπο λειτουργίας είναι δυνατό να ρυθμίσετε την επιθυμητή θερμοκρασία και την ταχύτητα του ανεμιστήρα. Μετά από τρία λεπτά (κατ’ ανώτατο όριο) από την ενεργοποίηση του τρόπου λειτουργίας, ο συμπιεστής ξεκινά και η συσκευή αρχίζει να εκπέμπει κρύο αέρα.

3.5.5 - Λειτουργία μόνο σε “Αφύγρανση”

• Ρυθμίζοντας σε αυτόν τον τρόπο λειτουργίας τη συσκευή αφυγραίνει το περιβάλλον. Η ενεργοποίηση αυτής της λειτουργίας είναι επομένως ιδιαιτέρως χρήσιμη στις ενδιάμεσες εποχές, δηλαδή σε αυτές τις ημέρες (όπως για παράδειγμα τις βροχερές) κατά τις οποίες οι θερμοκρασία είναι γενικά ευχάριστη, αλλά η υπερβολική υγρασία προκαλεί ένα δυσάρεστο αίσθημα.

• Σε αυτή τη λειτουργία αγνοείται η ρύθμιση θερμοκρασίας περιβάλλοντος αλλά και η ρύθμιση ταχύτητας ανεμιστήρα που αντιστοιχεί πάντα στην ελάχιστη.

• Εξαφανίζεται επομένως από την οθόνη του τηλεχειριστηρίου κάθε ένδειξη θερμο- κρασίας και ταχύτητας ανεμιστήρα.

• Για να ενεργοποιήσετε αυτή τη λειτουργία πατήστε περισσότερες φορές το κουμπί B4 στο τηλεχειριστήριο έως ότου εμφανιστεί το σύμβολο D4 και το σύμβολο της αυτόματης λειτουργίας ανεμιστήρα D1 (ανεμιστήρας συν την πρώτη θέση).

Με αυτόν τον τρόπο είναι φυσιολογικό η συσκευή να λειτουργεί με διακοπτόμενο τρόπο.

3.5.6 - Λειτουργία μόνο σε “Ανεμιστήρα”

• Η ρύθμιση αυτού του τρόπου λειτουργίας δεν επηρεάζει με κανέναν τρόπο τη θερμοκρασία ή την υγρασία του αέρα.

• Για να ενεργοποιήσετε αυτή τη λειτουργία πατήστε περισσότερες φορές το κουμπί B4 στο τηλεχειριστήριο έως ότου εμφανιστεί το σύμβολο της αυτόματης λειτουργίας ανεμιστήρα D1 (ανεμιστήρας συν την πρώτη θέση).

3.5.7 - Λειτουργία μόνο σε “Ευεξία” (Αυτόματο)

• Σε αυττόν τον τρόπο, ανάλογα με την εσωτερική θερμοκρασία του δωματίου και την επιθυμητή ρυθμισμένη θερμοκρασία, ρυθμίζεται αυτόματα η θερμοκρασία της εγκατάστασης και η ταχύτητα του ανεμιστήρα (με εξαίρεση την λειτοργία “αφύγρανσης”).

• Για να ενεργοποιήσετε αυτή τη λειτουργία πατήστε περισσότερες φορές το κουμπί B4 στο τηλεχειριστήριο έως ότου εμφανιστεί το σύμβολο D7 στην οθόνη του.

3.5.8 - Λειτουργία “Θέρμανσης”

• Χρησιμοποιώντας αυτόν τον τρόπο λειτουργίας η συσκευή θερμαίνει το περιβάλλον. Αυτή η λειτουργία διατίθεται μόνο για μοντέλα με αντλία θερμότητας (ΗΡ).

• Για να ενεργοποιήσετε αυτή τη λειτουργία πατήστε περισσότερες φορές το κουμπί B4 στο τηλεχειριστήριο έως ότου εμφανιστεί το σύμβολο D2 στην οθόνη του.

• Σε αυτόν τον τρόπο λειτουργίας είναι δυνατό να ρυθμίσετε την επιθυμητή θερμοκρασία και την ταχύτητα του ανεμιστήρα. Μετά από τρία λεπτά (κατ’ ανώτατοUNICO VERTICAL R32 EL - 31

όριο) από την ενεργοποίηση του τρόπου λειτουργίας, ο συμπιεστής ξεκινά και η συσκευή αρχίζει να εκπέμπει ζέστη. Η συσκευή προβλέπει περιοδικά, να πραγματοποιεί απόψυξη του ψύκτη. Για όλη τη διάρκεια αυτής της φάσης το κλιματιστικό δεν στέλνει θερμό αέρα στο περιβάλλον παρόλο που παραμένουν αναμμένα τα εσωτερικά όργανα με εξαίρεση τον ανεμιστήρα περιβάλλοντος αέρα. Όταν οι εξωτερικές θερμοκρασίες είναι χαμηλές θα μπορούσαν να υπάρξουν καθυστερήσεις στο πέρασμα από την ελάχιστη στη μεσαία ή τη μέγιστη ταχύτητα από τη στιγμή που εκπέμπεται το σήμα από το τηλεχειριστήριο. Το σβήσιμο της μονάδας ο εσωτερικός ανεμιστήρας παραμένει σε λειτουργία για μερικά δευτερόλεπτα, μετά το πέρας των οποίων

Εάν η μονάδα είναι εξοπλισμένη με ηλεκτρικό θερμαντήρα, ενεργο- ποιείται αυτόματα ως εφεδρική πηγή θερμότητας για τον συμπιεστή, όταν λειτουργεί σε χαμηλές εξωτερικές θερμοκρασίες περιβάλ- λοντος. Η θερμοκρασία του διακόπτη στην ηλεκτρική εφεδρική θέρμανση είναι 4 °C σε εξωτερικούς χώρους ως εργοστασιακή προεπιλογή. Η τιμή μπορεί να τροποποιηθεί εντός του εύρους -15 °C και 13 °C από Εξουσιοδοτημένο Tεχνικό Kέντρο (ΕΤΚ). Όταν ο ηλεκτρικός θερμαντήρας λειτουργεί, μια πορτοκαλί ένδειξη (LED3) ανάβει στον πίνακα ελέγχου.

3.5.9 - Έλεγχος ταχύτητας του ανεμιστήρα

• Ο έλεγχος της ταχύτητας του ανεμιστήρα γίνεται μέσω του κουμπιού B5 (στο τηλεχειριστήριο).

• Πατώντας περισσότερες φορές αυτό το κουμπί η ταχύτητα αλλάζει με την ακόλουθη φορά: Χαμηλή > Μεσαία > Υψηλή > Αυτόματη

• Όσο μεγαλύτερη είναι η ταχύτητα τόσο μεγαλύτερη είναι και η απόδοση της συσκευής, αλλά αυξάνεται και ο θόρυβος.

• Ρυθμίζοντας την ταχύτητα σε Αυτόματη ο μικροεπεξεργαστής ρυθμίζει την ταχύτητα αυτόματα, διατηρώντας την υψηλή ανάλογα με το πόσο διαφέρει η θερμοκρασία περιβάλλοντος και αυτή που έχει ρυθμιστεί.

• Η ταχύτητα μειώνεται πάντα αυτόματα όσο η θερμοκρασία περιβάλλοντος πλησιάζει σε αυτή που έχει ρυθμιστεί.

• Σε λειτουργίας αφύγρανσης ο έλεγχος ταχύτητας δεν είναι δυνατός καθότι η συσκευή μπορεί να λειτουργεί αποκλειστικά σε χαμηλή ταχύτητα.D10

3.5.10 - Κουμπί λειτουργίας SILENT

• Για να ενεργοποιήσετε αυτή τη λειτουργία πατήστε το κουμπί B3 στο τηλεχειριστήριο, έως ότου εμφανιστεί το σύμβολο D6 στην οθόνη του.

• Η ενεργοποίηση της λειτουργίας SILENT επιτρέπει την επίτευξη πολλαπλών αποτελεσμάτων: - σταδιακή αύξηση της θερμοκρασίας κατά την ψύξη - σταδιακή μείωση της θερμοκρασίας κατά τη θέρμανση (μόνο σε μοντέλα ΗΡ) - μείωση του επιπέδου θορύβου της συσκευής - μείωση των ταχυτήτων αερισμού

• Για την ενεργοποίηση της λειτουργίας SILENT πρέπει αρχικά να επιλέξετε τον τρόπο λειτουργίας και την επιθυμητή θερμοκρασία, έπειτα να εκκινήσετε τη λειτουργία SILENT πατώντας το κουμπί B3.

• Μείωση του θορύβου σημαίνει βελτιστοποίηση του θορύβου και της ισχύος ψύ- ξης/θέρμανσης του μηχανήματος. Σε περίπτωση ανεπαρκούς ικανότητας ψύξης/ θέρμανσης σε ορισμένες ώρες, απενεργοποιήστε τη λειτουργία SILENT.

3.5.11 - Ρύθμιση timer

• Η λογική της συσκευής θέτει στη διάθεση του Χρήστη τη δυνατότητα να απολαμβάνει δύο διαφορετικά προγράμματα timer (δείτε στην παράγραφο 3.5.14), χάρη στα οποία η συσκευή μπορεί να απενεργοποιείται και να ενεργοποιείται (ή αντίστροφα) σε ωράρια κατ’ επιλογή (για παράδειγμα μπορεί να ενεργοποιείται λίγο πριν την ώρα επιστροφής στο σπίτι ώστε να βρίσκετε μια ευχάριστη θερμοκρασία στο σπίτι).

• Αν επιθυμείτε να χρησιμοποιήσετε αυτές τις λειτουργίες θα πρέπει αρχικά να ρυθμίσετε την ακριβή ώρα (δείτε στην παράγραφο 3.5.13) και έπειτα να ρυθμίσετε το timer στα επιθυμητά ωράρια.

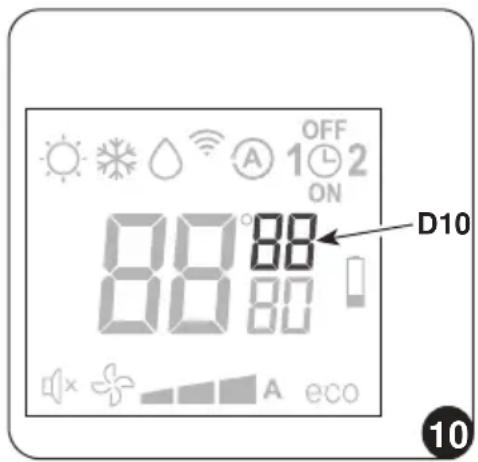

3.5.12 - Ρύθμιση ρολογιού και timer

Για να ρυθμίσετε την ώρα χρησιμοποιήστε το τηλεχειριστήριο όπως ακολούθως (Εικ.10): a. Πατήστε το κουμπί B6 (SET TIMER) έως ότου εμφανιστεί στην οθόνη η ένδειξη ώρας h (D10) b. ΜΕ τα κουμπιά B7 (+ και -) ρυθμίστε την ώρα. c. Πατήστε το κουμπί B6 έως ότου εμφανιστεί στην οθόνη η ένδειξη λεπτών m (D10) d. Με τα κουμπιά B7 (+ και -) ρυθμίστε τα λεπτά. e. Πατήστε το κουμπί B6 για να απομνημονευθεί η ώρα και συνεχίστε στον προγραμματισμό του timer.UNICO VERTICAL R32

3.5.13 - Ρύθμιση ωραρίων timer (ΠΡΟΓΡ. 1 και ΠΡΟΓΡ. 2)

Είναι δυνατή η ρύθμιση ενός ή και των δύο προγραμμάτων timer. Για να ρυθμίσετε τα ωράρια ενεργοποίησης και απενεργοποίησης της συσκευής στα δύο προγράμματα, χρησιμοποιήστε το τηλεχειριστήριο όπως ακολούθως (Εικ.11): a. Πατήστε μία ή περισσότερες φορές το κουμπί B6 (SET TIMER) έως ότου εμφανιστεί στην οθόνη το σύμβολο 1 (D8) (Ώρα ενεργοποίησης του 1° προγράμματος) και το σύμβολο ON (D16). b. Με τα κουμπιά B7 (+ και -) αυξήστε ή μειώστε την ώρα στην οποία επιθυμείτε να ενεργοποιηθεί το κλιματιστικό. Η μεταβολή της ώρας που ρυθμίζεται με τα κουμπιά B7 (+ και -) είναι 30 λεπτών. c. Πατήστε μια δεύτερη φορά το κουμπί B6 (SET TIMER)· θα εμφανιστεί στην οθόνη το σύμβολο 1 (D8) (Ώρα απενεργοποίησης του 1° προγράμματος) και το σύμβολο OFF (D14). b. Με τα κουμπιά B7 (+ και -) αυξήστε ή μειώστε την ώρα στην οποία επιθυμείτε να σβήσει το κλιματιστικό. Η μεταβολή της ώρας που ρυθμίζεται με τα κουμπιά B7 (+ και -) είναι 30 λεπτών.

Πατήστε μια δεύτερη φορά το κουμπί B6 (SET TIMER)· θα εμφανιστεί στην οθόνη το σύμβολο 2 (D9) (Ώρα απενεργοποίησης του 2° προγράμματος) και το σύμβολο ON (D16). f. Με τα κουμπιά B7 (+ και -) αυξήστε ή μειώστε την ώρα στην οποία επιθυμείτε να ενεργοποιηθεί το κλιματιστικό. Η μεταβολή της ώρας που ρυθμίζεται με τα κουμπιά B7 (+ και -) είναι 30 λεπτών. g. Πατήστε μια δεύτερη φορά το κουμπί B6 (SET TIMER)· θα εμφανιστεί στην οθόνη το σύμβολο 2 (D9) (Ώρα απενεργοποίησης του 2° προγράμματος) και το σύμβολο OFF (D14). h. Με τα κουμπιά B7 (+ και -) αυξήστε ή μειώστε την ώρα στην οποία επιθυμείτε να σβήσει το κλιματιστικό. Η μεταβολή της ώρας που ρυθμίζεται με τα κουμπιά B7 (+ και -) είναι 30 λεπτών.

i. Για να επιστρέψετε στον φυσιολογικό τρόπο λειτουργίας πατήστε μία ή περισσότερες

φορές το κουμπί B6 (SET TIMER) έως ότου σβήσουν στην οθόνη όλα τα σύμβολα που αναφέρονται σε αυτή τη ρύθμιση.EL - 34

3.5.14 - Ενεργοποίηση και απενεργοποίηση του timer

Μόλις ρυθμιστούν, τα προγράμματα timer μπορούν να ενεργοποιούνται σύμφωνα με τις αντίστοιχες ανάγκες. Η ενεργοποίηση μπορεί να αφορά το ένα από τα δύο προγράμματα ή και τα δύο. Συγκεκριμένα, κάθε φορά που πατάτε το κουμπί Β11 (Ενεργοποίηση προγραμμάτων) η κατάσταση αλλάζει όπως ακολούθως:

• Ενεργοποίηση μόνο του Προγράμματος 1°.

• Ενεργοποίηση μόνο του προγράμματος 2°.

• Ενεργοποίηση του 1° και του 2° Προγράμματος.

• Απενεργοποίηση αμφότερων των προγραμμάτων.

3.5.15 - Reset όλων των λειτουργιών του τηλεχειριστηρίου

Η αλλαγή των μπαταριών ή η αφαίρεσή τους έστω και για λίγα λεπτά επαναφέρει όλες τις ρυθμίσεις του τηλεχειριστηρίου. Έτσι μηδενίζονται όλες οι ρυθμίσεις ώρας του timer που έχουν σωθεί στο τηλεχειριστήριο και το τηλεχειριστήριο επαναφέρει τις εργοστασιακές ρυθμίσεις.

3.5.16 - Διαχείριση συσκευής σε περίπτωση που το τηλεχειριστήριο δεν

είναι διαθέσιμο Εάν το τηλεχειριστήριο χαθεί, οι μπαταρίες εξαντληθούν ή το τηλεχειριστήριο πα- ρουσιάσει βλάβη, ο κλιματισμός μπορεί να λειτουργήσει από τα ενσωματωμένα στη συσκευή κουμπιά.

3.6 - ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ

Ακολουθούν μερικές απλές συμβουλές για τη μείωση της κατανάλωσης:

• Διατηρείτε πάντα και συνεχώς τα φίλτρα (δείτε κεφάλαιο για τη συντήρηση και τον καθα-

• Κρατήστε κλειστά τις πόρτες και τα παράθυρα των δωματίων προς κλιματισμό.

• Μην αφήνετε τις ακτίνες του ήλιου να διαπερνούν ελεύθερα στο περιβάλλον (σας συνιστούμε να χρησιμοποιείτε κουρτίνες ή να κατεβάζετε περσίδες ή να κλείνετε τα παντζούρια).

• Μην εμποδίζετε τη ροή του αέρα (είσοδος και έξοδος) των συσκευών. Αυτό, εκτός από την επίτευξη μη βέλτιστης απόδοσης του συστήματος, επηρεάζει επίσης τη σωστή λειτουργία του και την πιθανότητα ανεπανόρθωτων βλαβών στις μονάδες.

4 - ΛΕΙΤΟΥΡΓΙΕΣ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ

Η μονάδα έχει δυνατότητα σύνδεσης μέσω εφαρμογής. Για περισσότερες πληροφορίες σχετικά με τη χρήση της εφαρμογής, ανατρέξτε στο Εγχειρίδιο Wi-Fi.

4.1.1 - Σύνδεση συσκευής

a. Συνδέστε τη μονάδα στην πρίζα και θέστε το κλιματιστικό σε κατάσταση stand-by. b. Από το τηλεχειριστήριο, πατήστε 6 φορέςτο κουμπί B10. c. Η μονάδα εκπέμπει ένα ηχητικό σήμα και στην οθόνη εμφανίζεται .UNICO VERTICAL R32 iOS Android EL - 35

4.1.2 - Εγκατάσταση εφαρμογής

a. Ανοίξτε αντίστοιχα το “App Store” ή το “Google Play”. b. Αναζητήστε την εφαρμογή “OS” ή σαρώστε τον κώδικα QR. c. Κατεβάστε την εφαρμογή. Η Εφαρμογή υπόκειται σε ενημερώσεις χωρίς προειδο- ποίηση. Επιβεβαιώστε τη συμβατότητα με το λειτουρ- γικό σύστημα της συσκευής πριν την εγκαταστήσετε.

Παρακαλείστε να διατηρείτε την Εφαρμογή ενημερωμένη στην τε- λευταία της έκδοση. Δεν αναλαμβάνεται ευθύνη για προβλήματα που προκαλούνται από τη γραμμή internet, το Wi-Fi router και από smart συσκευές. Επικοινωνήστε με τον προμηθευτή για να λάβετε υποστήριξη.

4.1.3 - Εγγραφή εφαρμογής

Βεβαιωθείτε ότι το router Wi-Fi έχει συνδεθεί στο ίντερνετ πριν προ- χωρήστε στην εγγραφή του χρήστη και τη διαμόρφωση του δικτύου. a. Βεβαιωθείτε ότι η συσκευή έχει συνδεθεί σε ένα router Wi-Fi. b. Κάντε κλικ στο “Δημιουργία νέου Λογαριασμού”. c. Εισάγετε το E-mail σας και, στη συνέχεια, κάντε κλικ στο “λάβετε κωδικό επαλή-

d. Εισάγετε τον κωδικό επιβεβαίωσης που σας στάλθηκε στο mail που δηλώσατε πριν, αν σε μερικά λεπτά δεν έχει έρθει κάποιος κωδικός πατήστε ξανά στο «Αποστολή κωδικού επιβεβαίωσης εκ νέου» και αναμείνατε.

Στην περίπτωση που δεν φτάσει στο mail σας κανένας κωδικός, ελέγξτε στον φάκελο «Ανεπιθύμητα». e. Ορισμός κωδικού πρόσβασης. Αν έχετε ήδη λογαριασμό, προχωρήστε όπως περιγράφεται: a. Κάντε κλικ στο “Πραγματοποιήστε Σύνδεση”. b. Εισάγετε το E-mail και τον κωδικό πρόσβασής σας. c. Κάντε κλικ στο “Συνδεθείτε”.

4.1.4 - Χρήση εφαρμογής

Για να προσθέσετε την επιθυμητή συσκευή, προχωρήστε όπως περιγράφεται: a. Κάντε κλικ στο “Προσθήκη συσκευής” ή “+” ψηλά και δεξιά. b. Επιλέξτε τη συσκευή UNICO VERTICAL μέσω της κατηγορίας στη λίστα. c. Βεβαιωθείτε πως η συσκευή συνδέεται με το δίκτυο Wi-Fi που επιθυμείτε να χρησιμοποιήσετε.EL - 36ΕΛΛΗΝΙΚΑ Αν κάποιο άλλο δίκτυο Wi-Fi επηρεάζει τη διαδικασία διαμόρφωσης, θα πρέπει να το αφαιρέστε από τη συσκευή σας. d. Συνδέστε το καλώδιο τροφοδοσίας της συσκευής στην πρίζα και, στη συνέχεια, ενεργοποιήστε τη λειτουργία “Wi-Fi” όπως περιγράφεται παραπάνω. e. Εάν η ένδειξη λειτουργίας “Wi-Fi” αναβοσβήνει στη συσκευή, πατήστε “επιβε- βαίωση ένδειξης που αναβοσβήνει γρήγορα”. f. Εισάγετε τον κωδικό πρόσβασης του δικτύου Wi-Fi που χρησιμοποιείτε και, στη συνέχεια, πατήστε “Επόμενο” για να συνδέσετε τη συσκευή. g. Περιμένετε ώστε να συνδεθεί η συσκευή.

Αν η σύνδεση αποτύχει, ελέγξτε το όνομα του δικτύου Wi-Fi και τον κωδικό πρόσβασης ώστε να υπάρχουν μόνο αριθμοί και γράμματα (χωρίς ειδικά σύμβολα), ξαναπροσπαθήστε πάλι στα σημεία “d”, “e” και “f”. h. Όταν η συσκευή είναι συνδεδεμένη είναι δυνατόν να μετονομαστεί και να επιλέξετε δωμάτιο που βρίσκεται.

5 - ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ

Πριν προχωρήσετε σε οποιεσδήποτε εργασί- ες συντήρησης και καθαρισμού, βεβαιωθείτε πάντοτε ότι το σύστημα έχει απενεργοποι- ηθεί με τη χρήση του τηλεχειριστηρίου και ότι το φις έχει αφαιρεθεί από την υποδοχή συστήματος (ή έχει τοποθετηθεί στο «0» OFF τον αντίθετο γενικό διακόπτη ανάντη).

Μην αγγίζετε τα μεταλλικά μέρη της μονάδας κατά την αφαίρεση των φίλτρων αέρα. Είναι πολύ αιχμηρά. Κίνδυνος κοψίματος ή τραυματισμού.

5.1.1 - Καθαρισμός του μηχανήματος και του τηλεχειριστηρίου

Χρησιμοποιήστε ένα στεγνό πανί για να καθαρίσετε το μηχάνημα και το τηλεχειριστήριο. Μπορείτε να χρησιμοποιήσετε ένα πανί που έχει εμποτιστεί με κρύο νερό για να καθαρίσετε το μηχάνημα συσκευή εάν είναι πολύ βρώμικη. Απορροφήστε ανάμεσα στις γρίλιες εισόδου και εξόδου αέρα.

Μην χρησιμοποιείτε ένα χημικώς επεξεργασμένο ή αντιστατικό πανί για να καθαρίσετε τη συσκευή. Μην χρησιμοποιείτε βενζίνη, διαλύτη, πολτό στίλβωσης ή παρόμοιους διαλύτες.UNICO VERTICAL R32

Αυτά τα προϊόντα μπορεί να προκαλέσουν σπάσιμο ή παραμόρφωση της πλαστικής επιφάνειας.

5.1.2 - Καθαρισμός του φίλτρου αέρα

Για να βεβαιωθείτε πως υπάρχει ικανοποιητικό φιλτράρισμα του εξωτερικού και εσω- τερικού αέρα και καλή λειτουργία του κλιματιστικού είναι απαραίτητος ο τακτικός καθα- ρισμός του φίλτρου αέρα. Το φίλτρο αέρα βρίσκεται στο επάνω μέρος της συσκευής. a. Απενεργοποιήστε τη μονάδα.

Αποσυνδέστε τη συσκευή από την ηλεκτρική τροφοδοσία.

Ανυψώστε το μπροστινό (F1), εάν υπάρχει, και τα πλαϊνά (F2) φίλτρα από το περίβλημά τους (εικ.12).

Πλύνετε και στεγνώστε εντελώς το φίλτρο. e. Συναρμολογήστε ξανά το μπροστινό (F1) , εάν υπάρχει, και τα πλαϊνά (F2) φίλτρα Για τη μονάδα UNICO VERTICAL-NK 35HP EVAN-EVANX, τοποθετήστε την πίσω άκρη του φίλτρου μέσα στη γρίλια (εικ. 12).EL - 38ΕΛΛΗΝΙΚΑ ώσετε το σήμα του ακάθαρτου φίλτρου, αφού συνδέσετε το κλιματιστικό στην τάση δικτύου, πατήστε ταυτόχρονα τα κουμπιά Stand-by και MODE στον πίνακα ελέγχου για τουλάχιστον 5 δευτερόλεπτα. Αυτό καθαρίζει το σήμα του βρώμικου φίλτρου και μηδενίζει τη σχετική μέτρηση.

Μη χρησιμοποιείτε τη συσκευή χωρίς φίλτρο ή εάν το τελευταίο είναι κατεστραμμένο.

Εάν δεν σκοπεύετε να χρησιμοποιήσετε τη συσκευή για μεγάλο χρονικό διάστημα, προχωρήστε με τον ακόλουθο τρόπο: a. Σταματήστε το κλιματιστικό και αποσυνδέστε το τροφοδοτικό. b. Αφαιρέστε τις μπαταρίες από το τηλεχειριστήριο.

Μην επιχειρήσετε να επισκευάσετε τον εξοπλισμό μόνοι σας.

5.2.1 - Περιοδική συντήρηση

Το κλιματιστικό έχει μελετηθεί ώστε οι περιοδική συντήρηση να μειώνεται στο ελάχιστο. Πράγματι αυτή μειώνεται σε μόνες παρεμβάσεις καθαρισμού που αναφέρονται

• Ο καθαρισμός ή το πλύσιμο του φίλτρου αέρα κάθε 2 εβδομάδες ή όποτε ανάβει το σχετικό κόκκινο led σήμανσης (παρέμβαση που γίνεται από το χρήστη, δείτε εγχειρίδιο χρήσης).

• Επιθεωρήστε και καθαρίστε τα σπιράλ ψυκτικού και το σύστημα διαχείρισης συ- μπυκνωμάτων τουλάχιστον μία φορά τον χρόνο.

• Η συντήρηση πρέπει να γίνεται από εξειδικευμένους τεχνικούς. Ο τεχνικός εγκατάστασης θα πρέπει να συγκεντρώσει όλα τα υλικά συσκευασίας και να χρησιμοποιήσει ένα υγρό πανί για να αφαιρέσει τυχόν ίχνη σκόνης ή βρωμιάς κατά τη συναρμολόγηση. Συνιστάται επίσης να εξηγήσετε τη λειτουργία του συστήματος στον τελικό χρήστη, να του δείξετε πώς να αφαιρεί και να καθαρίζει τα φίλτρα αέρα και, στη συνέχεια, να τον βοηθήσετε να εξοικειωθεί με τις οδηγίες εγκατάστασης και λειτουργίας.

5.2.2 - Αποστράγγιση συμπύκνωσης νερού σε περίπτωση ανάγκης

Εάν παρουσιαστούν βλάβες στο σύστημα απόρριψης του νερού συμπύκνωσης, το σύστημα κλιματισμού σταματά και εμφανίζει τον κωδικό συναγερμού 20 στην οθόνη του μπροστινού πίνακα του μηχανήματος.UNICO VERTICAL R32

EL - 39 Για την προσωρινή λειτουργία της συσκευής εν αναμονή της άφιξης του κέντρου εξυ- πηρέτησης, είναι δυνατή η αποστράγγιση του περιεχόμενου νερού μέσω των απλών βημάτων που περιγράφονται παρακάτω. Πριν προχωρήσετε σε οποιεσδήποτε εργασί- ες συντήρησης και καθαρισμού, βεβαιωθείτε πάντοτε ότι το σύστημα έχει απενεργοποι- ηθεί με τη χρήση του τηλεχειριστηρίου και ότι το φις έχει αφαιρεθεί από την υποδοχή συστήματος (ή έχει τοποθετηθεί στο «0» OFF o επιλογέας του γενικού διακόπτη).

• Τραβήξτε ελαφρά το σωλήνα (1) για να τον αποσπάσετε από το σφιγκτήρα καλω- δίου (2) που βρίσκεται κάτω από τη βάση του μηχανήματος.

• Τοποθετήστε ένα μεγάλο δοχείο, γυρίστε το σωλήνα (1) και τοποθετήστε τον πάνω στο δοχείο.

• Αφαιρέστε το καπάκι (3) και αφήστε το νερό να στραγγίξει.

• Μόλις απομακρυνθεί η βλάβη, το κέντρο σέρβις θα κλείσει ξανά τον αγωγό εκκέ- νωσης.EL - 40ΕΛΛΗΝΙΚΑ

5.3 - ΔΙΑΓΝΩΣΗ, ΣΥΝΑΓΕΡΜΟΙ ΚΑΙ ΠΡΟΒΛΗΜΑΤΑ

5.3.1 - Διάγνωση προβλημάτων

Για τον Χρήστη είναι σημαντικό να ξέρει να ξεχωρίζει τα προβλήματα και τις λειτουρ- γικές ανωμαλίες σε σύγκριση με προβλεπόμενες συμπεριφορές της συσκευής υπό φυσιολογική λειτουργία. Τα πιο κοινά προβλήματα, επίσης, μπροούν να λυθούν εύκολα μέσω απλών χειρισμών του ίδιου του Χρήστη (δείτε την παράγραφο

Ανωμαλίες και λύσεις). Για όλες τις άλλες ειδοποιήσεις (δείτε την παράγραφο:

απαραίτητη η επικοινωνία με την υπηρεσία τεχνικής υποστήριξης”

Κάθε προσπάθεια επισκευής που γίνεται από μη εξουσιοδοτημένο προσωπικό ακυρώνει άμεσα κάθε μορφή εγγύησης.

5.3.2 - Συμβάντα που δεν πρέπει να λαμβάνονται ως προβλήματα

Κατά τη διάρκεια φυσιολογικής λειτουργίας είναι πιθανό να συμβούν τα εξής: a. Ο συμπιεστής δεν ξεκινά πριν περάσει κάποια ώρα (τρία λεπτά περίπου από το σταμάτημά του). - Στη λογική της λειτουργίας της συσκευής προβλέπεται μια καθυστέρηση του συμπιεστή και επανεκκίνησή του, ώστε να προστατεύεται ο ίδιος από πολύ συχνές ενεργοποιήσεις. b. Κατά τη διάρκεια λειτουργίας σε θέρμανση των συσκευών με αντλία θερμότητας η παραγωγή του θερμού αέρα μπορεί να ξεκινήσει κάποια λεπτά μετά την ενεργοποίηση του συμπιεστή. - Αν ο ανεμιστήρας ξεκινά ταυτόχρονα με τον συμπιεστή, στα πρώτα λεπτά λειτουργίας θα βγαίνει στο περιβάλλον υπερβολικά κρύος αέρας (θα μπορούσε να προκαλέσει ενόχληση στα άτομα) μιας και η συσκευή ακόμα δεν είναι

c. Σε περίπτωση διακοπής ρεύματος, θα εμφανιστεί ο κωδικός συναγερμού 08 ή 50.

5.3.3 - Συναγερμοί κονσόλας

Αν ένας από τους συναγερμούς παραμένει για πάνω από τρία λεπτά, ελάτε σε επαφή με το κέντρο υποστήριξης Olimpia.

Περιγραφή συναγερμού

Βλάβη αισθητήρα εξωτερικής θερμοκρασίας Βλάβη εξωτερικού αισθητήρα θερμοκρασίας μπαταρίαςUNICO VERTICAL R32 EL - 41

Περιγραφή συναγερμού

Βλάβη του αισθητήρα θερμοκρασίας ροής

Προστασία υψηλής θερμοκρασίας της πλακέτας ισχύος

Πρόβλημα επικοινωνίας εσωτερικής και εξωτερικής πλακέτας

Ο συμπιεστής έχει ανώμαλη εκκίνηση (απώλεια φάσης, αντίστροφη περιστροφή)

Απώλεια της ταχύτητας περιστροφής του συμπιεστή

Βλάβη της πλακέτας ισχύος

Πολύ υψηλή θερμοκρασία εξωτερικής μπαταρίας (σε θέρμανση)

Ανώμαλη μηδενική διασταύρωση εσωτερικού κινητήρα ανεμιστήρα

Βλάβη εξωτερικής EEprom

Προστασία υπερβολικά υψηλής θερμοκρασίας αποστολής

Βλάβη του εσωτερικού αισθητήρα θερμοκρασίας χώρου

Βλάβη εσωτερικού αισθητήρα μπαταρίας

Προστασία εσωτερικής θερμοκρασίας μπαταρίας πολύ χαμηλή (σε ψύξη)

Προστασία εσωτερικής θερμοκρασίας μπαταρίας πολύ υψηλή (σε θέρμανση)

Σφάλμα ανάδρασης ταχύτητας εξωτερικού κινητήρα ανεμιστήρα

Σφάλμα ανάδρασης ταχύτητας εσωτερικού κινητήρα ανεμιστήρα

Συναγερμός επιπέδου νερού

Βλάβη εσωτερικής EEprom

Ακατάλληλο ρεύμα συμπιεστή

Πολύ υψηλή εξωτερική θερμοκρασία περιβάλλοντος για λειτουργία θέρμανσης

Πολύ χαμηλή εξωτερική θερμοκρασία περιβάλλοντος για λειτουργία ψύξης

Σφάλμα επικοινωνίας μεταξύ της εσωτερικής πλακέτας και του οδηγού

Υπέρταση διαύλου κάρτας οδηγού

Υπόταση διαύλου κάρτας οδηγού

Προστασία ρεύματος συμπιεστή

Προστασία τάσης AC πολύ υψηλή ή πολύ χαμηλή εξωτερική πλακέτα

Προστασία ρεύματος AC εξωτερική πλακέτα

Προστασία τάσης διαύλου DC πολύ υψηλή ή πολύ χαμηλή

Σφάλμα επικοινωνίας της κάρτας οδήγησης και της οθόνηςEL - 42

5.3.4 -Ανωμαλίες και λύσεις

Δυσλειτουργία Αιτία Τι πρέπει να γίνει; Η συσκευή δεν ανάβει. Διακοπή ρεύματος Περιμένετε την επαναφορά του ρεύματος. Η μονάδα έχει αποσυνδεθεί από το ρεύμα. Βεβαιωθείτε ότι το καλώδιο έχει μπει στην πρίζα του τοίχου. Η ασφάλεια κάηκε ή έπεσε το μαγνητοθερμικό. Αντικαταστήστε την αφάλεια ή επαναφέρετε το μαγνητοθερμικό. Οι μπαταρίες του τηλεχειριστηρί- ου μπορεί να έχουν εξαντληθεί. Αντικαταστήστε τις μπατα-

Η ώρα που έχει ρυθμιστεί με τον χρονοδιακόπτη μπορεί να μην είναι σωστή. Περιμένετε ή ακυρώστε τη ρύθμιση χρονοδιακόπτη. Η συσκευή δεν ψύχει/δεν θερμαίνει ικανοποιητικά Λανθασμένη ρύθμιση της θερμοκρασίας. Ρυθμίστε τη θερμοκρασία με το σωστό τρόπο. Για τη διαδι- κασία, ανατρέξτε στο κεφάλαιο «Χρήση του τηλεχειριστηρίου». Το φίλτρο αέρα είναι βρώμικο. Καθαρίστε το φίλτρο αέρα. Οι πόρτες ή τα παράθυρα είναι ανοιχτά. Κλείστε τις πόρτες ή τα πα-

Οι υποδοχές εισόδου ή εξόδου εσωτερικών ή εξωτερικών μο- νάδων είναι μπλοκαρισμένες. Αρχικά αφαιρέστε τα εμπόδια και στη συνέχεια επανεκκινή- στε τη συσκευή. Έχει ενεργοποιηθεί η προστα- σία 3 λεπτών του συμπιεστή. Περιμένετε. Η συσκευή είναι ρυθμισμέ- νη σε λειτουργία ψύξης ή

Ελέγξτε την ενεργοποιημένη λειτουργία στην οθόνη του τηλεχειριστηρίου. Η συσκευή λειτουργεί, αλλά η κονσόλα (2) είναι πάντα απενεργοποιημένη. Η οθόνη ήταν απενεργο-

Ενεργοποιήστε ξανά την οθόνη από το τηλεχειρι-

Η συσκευή λειτουργεί, αλλά τα κουμπιά της κον- σόλας (2) δεν λειτουργούν. Το κλείδωμα του πληκτρο- λογίου είναι ενεργό. Από την κονσόλα σηματοδό- τησης, απενεργοποιήστε το κλείδωμα του πληκτρολογίου. Η μονάδα δεν θερμαίνει. Ο κωδικός συναγερμού 5 ή 31 εμφανίζεται στην οθόνη της μονάδας. Βεβαιωθείτε ότι η μπροστι- νή και η επάνω πλευρά της μονάδας δεν καλύπτονται ή δεν εμποδίζονται. Εάν το πρόβλημα δεν επιλυθεί, επικοινωνήστε με τον τοπικό αντιπρόσωπο ή το πλησιέστερο κέντρο τεχνικής υποστήριξης. Παρέχετε λεπτομερείς πληροφορίες σχετικά με τη δυσλειτουργία και το μοντέλο του εξοπλισμού.UNICO VERTICAL R32 PL - 1 POLSKI
