HASZNÁLATI ÚTMUTATÓ Unico Vertical 35 HP OLIMPIA SPLENDID

1. A berendezés R32-es gázt tartalmaz. Az R32 uortartalmú üvegházhatású gáz.

2. Tartsa tiszteletben a hatályos törvényeket. Hűtőközeg szivárgása és nyílt láng tilos.

3. Ügyeljen arra, hogy az R32 hűtőközeg szagtalan.

4. A berendezést 8 éven aluli gyermekek, valamint csökkent zikai, érzékszervi vagy szel-

lemi képességekkel rendelkező személyek, tapasztalattal nem rendelkező személyek vagy megfelelő ismeretekkel nem rendelkező személyek is használhatják, amennyiben felügyelet alatt állnak, vagy miután megkapták a berendezés biztonságos használatára vonatkozó utasításokat, és megértették a berendezés okozta veszélyeket.

5. Gyermekek nem játszhatnak berendezéssel.

6. A felhasználó által végzett tisztítást és karbantartást nem végezhetik felügyelet nélkül

7. Ha a tápkábel megsérül, azt a gyártónak vagy annak műszaki szolgálatának, vagy min-

den esetben hasonló képzettségű személynek ki kell cserélnie a kockázatok elkerülése érdekében.

8. A beszerelést, az első üzembe helyezést és az azt követő karbantartási fázisokat, kivéve

a környezeti levegőszűrő tisztítását vagy mosását, csak felhatalmazott és képzett sze- mélyzet végezheti el.

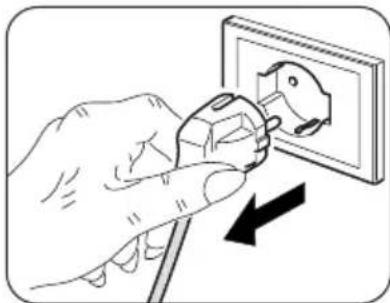

9. Az áramütés veszélyének elkerülése érdekében feltétlenül húzza ki a csatlakozódugót a

konnektorból és/vagy húzza ki a főkapcsolót, mielőtt a berendezésen elektromos csat- lakoztatást és bármilyen karbantartási műveletet végezne.

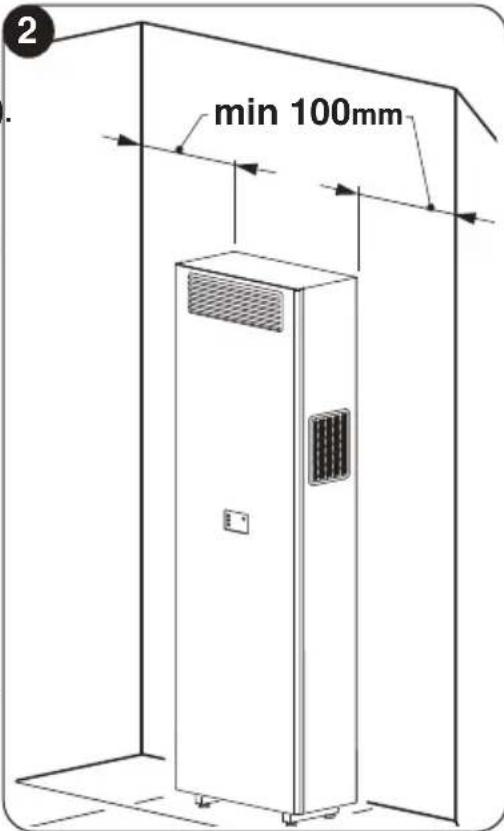

10. A telepítés során tartsa be a 2. ábrán látható minimális helyekre vonatkozó hivatkozásokat.

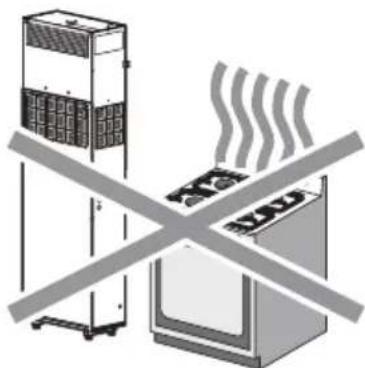

11. Az egységet a mechanikai sérülések elkerülése érdekében jól szellőző helyiségben kell

elhelyezni, ahol nem működnek folyamatos lánggyújtóforrások. SVHUUPOZORNĚNÍ

2.5.3. - A hőmérséklet mértékegység kongurálása ...................................................................22

2.5.4. - Hőszivattyú / csak hűtés / csak fűtés konguráció .........................................................22

• 3. - HASZNÁLAT p. 22
• 3.1. - FIGYELMEZTETÉSEK p. 22

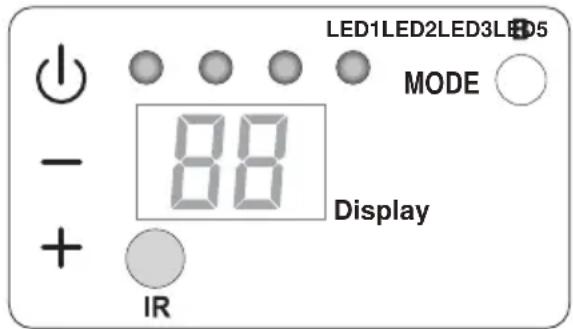

• 3.2. - A JELZŐKONZOL LEÍRÁSA p. 23
• 3.3. - A TÁVIRÁNYÍTÓ HASZNÁLATA p. 26

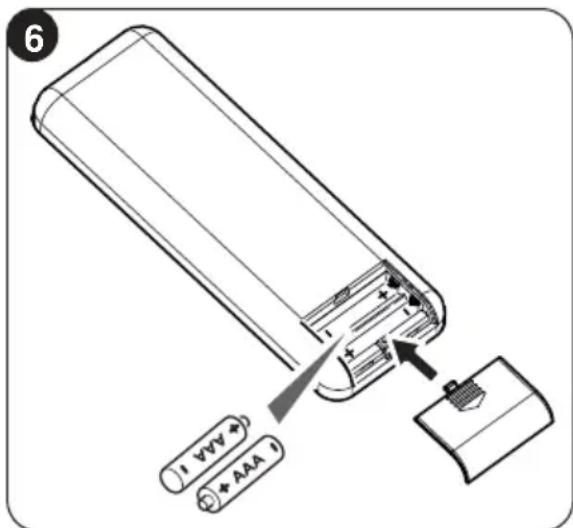

• 3.3.1. - Az elemek behelyezése (6. ábra) p. 26
• 3.3.2. - Az elemek cseréje p. 27

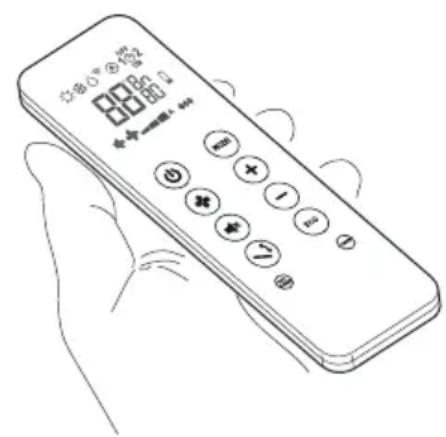

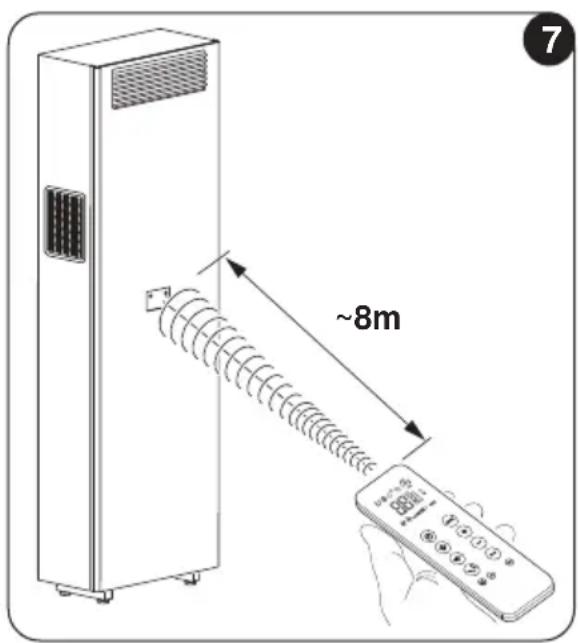

• 3.3.3. - A távirányító helyzete p. 27
• 3.4. - A TÁVIRÁNYÍTÓ LEÍRÁSA p. 28

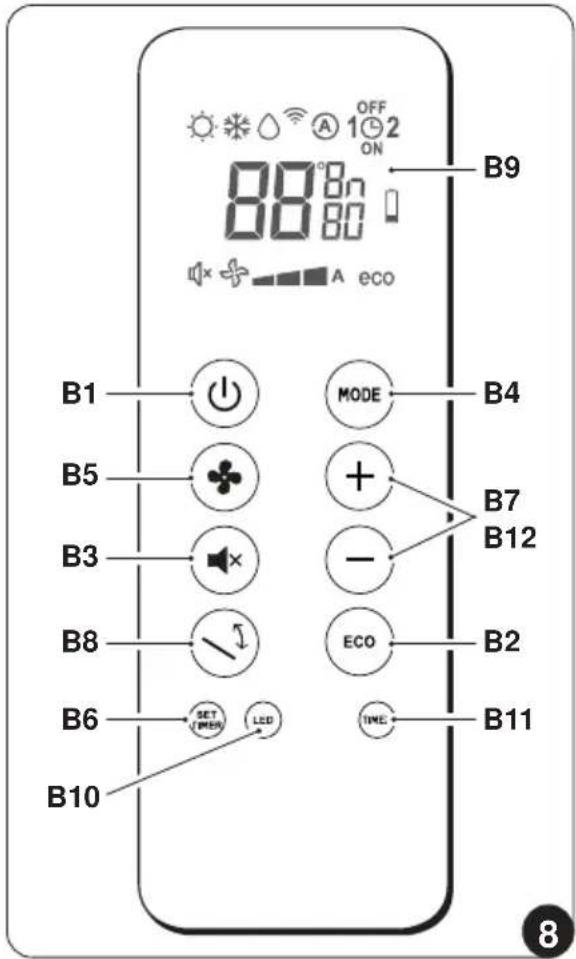

• 3.4.1. - A távirányító gombjainak leírása (8. ábra) p. 28

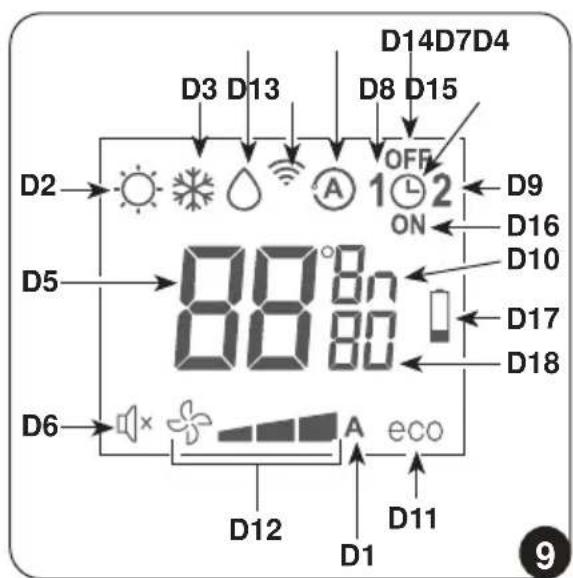

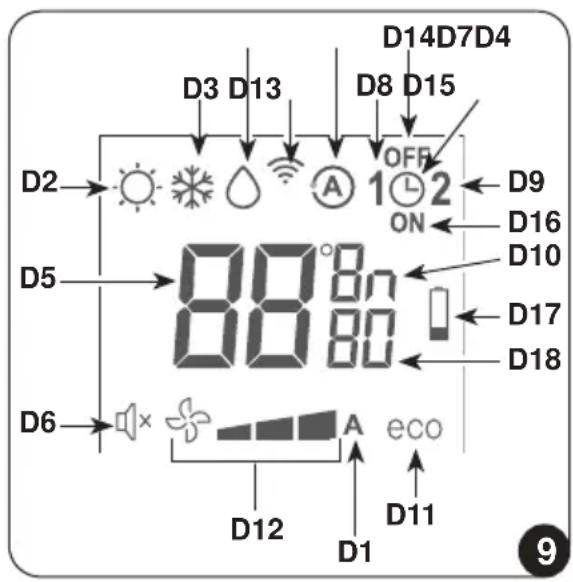

• 3.4.2. - A távirányító kijelzőjének leírása (9. ábra) p. 28
• 3.5. - A LÉGKONDICIONÁLÓ BERENDEZÉS FUNKCIÓJÁNAK LEÍRÁSA p. 29
• 3.5.1. - Általános üzemindítás és üzemeltetés p. 29
• 3.5.2. - ECO gomb p. 29
• 3.5.3. - A berendezés be- és kikapcsolása p. 29
• 3.5.4. - Működés „Hűtés” üzemmódban p. 29

3.5.5. - Csak „Párátlanítás” üzemmódban működik....................................................................30

3.5.6. - Csak „Ventilátor” üzemmódban működik ........................................................................30

3.5.7. - Csak „Wellness” üzemmódban működik (automatikus) .................................................30

• A terméken vagy a csomagoláson lévő szimbólum azt jelzi, hogy a terméket nem szabad normál háztartási hulladéknak tekinteni, hanem az elektromos és elektronikus berendezések újrahasznosítását végző megfelelő gyűjtőhelyre kell vinni. A termék megfelelő ártalmatlanításának biztosításával segít megelőzni a környezetre és az emberi egészségre gyakorolt lehetséges negatív következményeket, amelyeket egyébként a termék nem megfelelő hulladékkezelése okozhatna. A termék újrahasznosításával kapcsolatos további információkért forduljon a polgármesteri hivatalhoz, a helyi hulladékkezelési szolgálathoz vagy ahhoz az üzlethez, ahol a terméket vásárolta. Ez a rendelkezés csak az EU tagállamaiban érvényes. 3.5.9. - Ventilátor fordulatszám szabályozása p. 31
• 3.5.10. - CSEND mód gomb p. 32
• 3.5.11. - Az időzítő beállítása p. 32

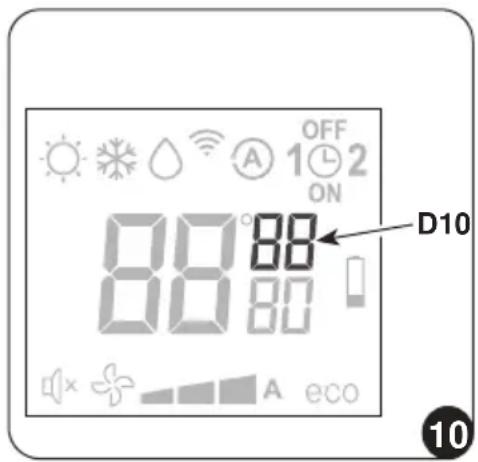

• 3.5.12. - Az óra és az időzítő beállítása p. 32

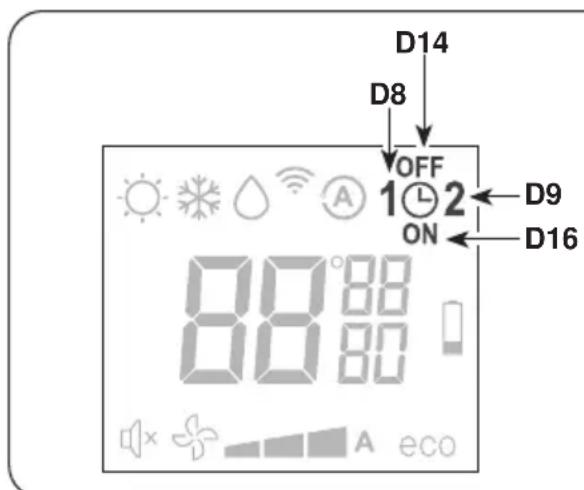

3.5.13. - Az időzítő idők beállítása (PROGR. 1 és PROGR. 2) ..................................................33

3.5.14. - Az időzítő be- és kikapcsolása .....................................................................................34

3.5.15. - A távirányító minden funkciójának visszaállítása .........................................................34

3.5.16. - A berendezés kezelése a távirányító elérhetetlensége esetén ....................................34

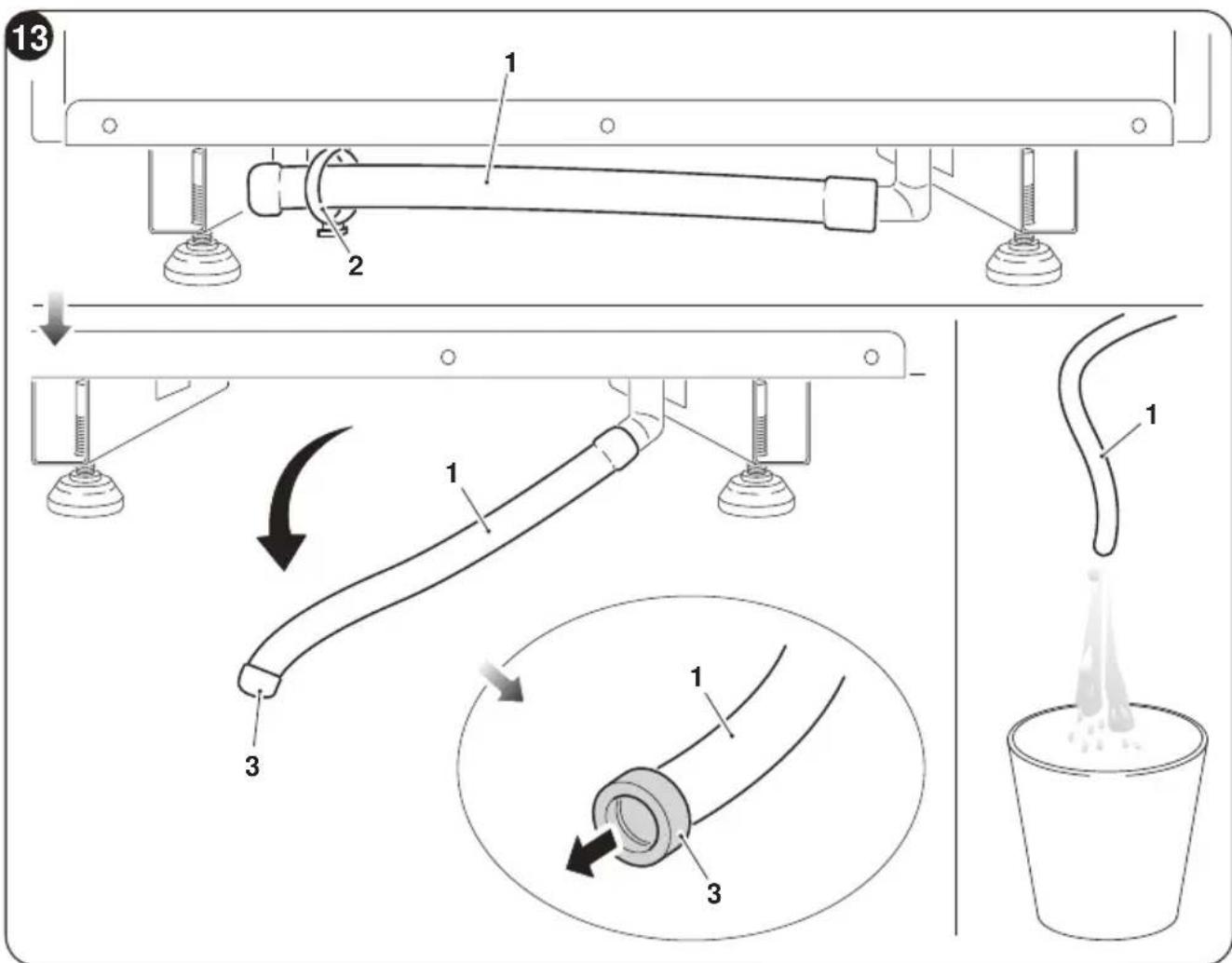

5.2.2. - Vészhelyzet esetén a kondenzvíz elvezetése ................................................................38

5.3. - DIAGNOSZTIKA, RIASZTÁSOK ÉS PROBLÉMÁK ...................................................................40 5.3.1. - Problémák diagnosztizálása ...........................................................................................40

5.3.2. - A funkcionális szempontok nem értelmezhetők hátrányként ..........................................40

Először is szeretnénk megköszönni, hogy úgy döntött, hogy az általunk gyártott egyik berendezést vásárolta meg. A törvény előírása szerint bizalmas dokumentum, a gyártó kifejezett engedélye nélkül sokszorosítása vagy harmadik félnek történő továbbítása tilos. A gépek frissítésen eshetnek át, és ezért a bemutatottaktól eltérő részletekkel rendelkezhetnek, anélkül, hogy ez befolyásolná a kézikönyv tartalmát.

A következő fejezetben látható piktogramok lehetővé teszik, hogy gyorsan és egyértelműen hozzáférhessen azokhoz az információkhoz, amelyek a gép biztonságos körülmények közötti helyes használatához szükségesek.

0.2. - SZERKESZTŐI PIKTOGRAMOK

Service Olyan helyzeteket jelöl, amelyek során a belső vállalati SZERVIZT tájékoztatni kell:

MŰSZAKI ÜGYFÉLSZOLGÁLAT

Tartalomjegyzék Az ezen szimbólummal bevezetett bekezdések nagyon fontos információkat és előírásokat tartalmaznak, különösen a biztonsággal kapcsolatban. A szabályok be nem tartása az alábbi következményekkel járhat: - veszély a kezelők biztonságára - a szerződéses garancia elvesztése - a gyártó felelősségének kizárása. Felemelt kéz Olyan műveleteket jelöl, amelyek végrehajtása szigorúan tilos.

VESZÉLYES ELEKTROMOS FESZÜLTSÉG

Tájékoztatja az érintett személyzetet, hogy az ismertetett művelet, ha nem a biztonsági előírásoknak megfelelően végzik el, áramütés veszélyével jár.HU - 4 MAGYAR VESZÉLY Azt jelzi, hogy a berendezés gyúlékony hűtőközeget használ. Ha a hűtőközeg kifolyik és külső gyújtóforrásnak van kitéve, tűzveszély áll fenn.

Tájékoztatja az érintett személyzetet, hogy az ismertetett művelet, ha nem a biztonsági előírásoknak megfelelően végzik el, zikai sérülés veszélyével jár.

NAGY MENNYISÉGŰ HŐSÉG VESZÉLYE Ez jelzi az érintett személyzet számára, hogy a leírt művelet, ha nem a biztonsági előírásoknak megfelelően kerül végrehajtásra, magas hőmérsékletű alkatrészekkel való érintkezés esetén égési veszélyt jelent.

Figyelmezteti az érintett személyzetet, hogy tilos letakarni a berendezést a túlmelegedés elkerülése érdekében. VIGYÁZAT

• Azt jelzi, hogy ezt a jelen dokumentumot gyelmesen el kell olvasni a berendezés üzembe helyezése és/vagy használata előtt.

• Azt jelzi, hogy a jelen dokumentumot minden karbantartási és/vagy tisztítási művelet előtt gyelmesen el kell olvasni. VIGYÁZAT

• Azt jelzi, hogy a mellékelt kézikönyvek további információkat tartalmazhatnak.

• Azt jelzi, hogy információk találhatók a felhasználói kézikönyvben vagy a telepítési kézikönyvben. VIGYÁZAT Azt jelzi, hogy a műszaki ügyfélszolgálat személyzetének a berendezést a telepítési kézikönyvben foglaltaknak megfelelően kell kezelnie.UNICO VERTICAL R32 HU - 5 MAGYAR

0.3. - ÁLTALÁNOS FIGYELMEZTETÉSEK

1. A törvény előírása szerint bizalmas dokumentum, az OLIMPIA

SPLENDID gyártó kifejezett engedélye nélkül sokszorosítása vagy harmadik félnek történő továbbítása tilos. A gépek frissítésen eshetnek át, és ezért a bemutatottaktól eltérő részletekkel rendelkezhetnek, anélkül, hogy ez befolyásolná a kézikönyv tartalmát.

2. Mielőtt bármilyen műveletet (telepítés, karbantartás, használat)

folytatna, gyelmesen olvassa el ezt a kézikönyvet és pontosan kövesse az egyes fejezetekben leírtakat.

3. Ismertesse ezeket az utasításokat minden, a gép szállításában és

üzembe helyezésében részt vevő személyzettel.

4. A gyártó nem vállal felelősséget a jelen kézikönyvben foglalt szabályok

be nem tartásából eredő személyi vagy anyagi károkért.

5. A gyártó fenntartja magának a jogot, hogy modelljeit bármikor

módosítsa, a jelen kézikönyvben leírt alapvető jellemzők sérelme nélkül.

6. Az ehhez hasonló légkondicionáló berendezések telepítése és

karbantartása veszélyes lehet, mert ezekben a készülékekben nyomás alatt lévő hűtőközeg, és feszültség alatt lévő elektromos alkatrészek találhatók. Ezért a telepítést, az első üzembe helyezést és az azt követő karbantartási fázisokat kizárólag arra feljogosított és képzett személyzet végezheti.

7. A jelen kézikönyvben szereplő gyelmeztetéseken kívüli telepítések

és az előírt hőmérsékleti határértékeken kívüli használat a garancia érvényének megszűnésével jár.

8. A szűrők szokásos karbantartását, az általános külső tisztítást a

felhasználó is elvégezheti, mivel ezek nem járnak bonyolult vagy veszélyes műveletekkel.

9. Az összeszerelés és minden karbantartási művelet során be kell tartani

az ebben a kézikönyvben és a berendezések belsejére ragasztott címkéken feltüntetett óvintézkedéseket, valamint meg kell tenni a józan ész és a telepítés helyén érvényben lévő biztonsági előírások által javasolt óvintézkedéseket. AZ ALAPVETŐ BIZTONSÁGI INTÉZKEDÉSEKET MINDIG BE KELL TARTANI AZ ELEKTROMOS BERENDEZÉSEK HASZNÁLATA ESETÉN A TŰZ, ÁRAMÜTÉS ÉS SZEMÉLYSÉRÜLÉS VESZÉLYÉNEK CSÖKKENTÉSÉRE ÉRDEKÉBEN, BELEÉRTVE A KÖVETKEZŐKET:HU - 6 MAGYAR

10. A berendezések hűtőközeg oldalán végzett beavatkozásokhoz

mindig védőkesztyűt és védőszemüveget kell viselni.

11. A légkondicionáló berendezéseket nem szabad gyúlékony gázokat,

robbanásveszélyes gázokat tartalmazó környezetben, nagyon párás környezetben (mosodák, üvegházak stb.) felszerelni, vagy olyan helyiségben, ahol más, erős hőforrást termelő gépek találhatók.

12. Az alkatrészek cseréjekor kizárólag csak eredeti OLIMPIA SPLENDID

pótalkatrészeket használjon.

Az áramütés veszélyének elkerülése érdekében feltétlenül húzza ki a csatlakozódugót a konnektorból, mielőtt az elektromos bekötéseket elvégezné, vagy bármilyen tisztítási és/vagy karbantartási műveletet végezne a készülékeken.

14. Villámcsapás, közeli autók és mobiltelefonok működési zavarokat

okozhatnak. Elektromosan válassza le az egységet néhány másodpercre, majd indítsa újra a légkondicionálót.

15. Esős napokon tanácsos áramtalanítani, hogy elkerülje a villámlás

16. Ha a berendezést huzamosabb ideig nem használják, vagy senki

nem tartózkodik a légkondicionált helyiségben, a balesetek elkerülése érdekében tanácsos áramtalanítani.

17. Ne használjon folyékony vagy korrozív tisztítószereket a készülék

tisztításához, ne permetezzen vizet vagy más folyadékot a készülékre, mert károsíthatják a műanyag alkatrészeket, vagy akár áramütést is okozhatnak.

18. Ne nedvesítse be a készüléket és a távirányítót.

Rövidzárlat vagy tűz keletkezhet.

19. Működési rendellenességek esetén (például: szokatlan zaj,

kellemetlen szag, füst, rendellenes hőmérséklet-emelkedés, elektromos diszperzió stb.) azonnal kapcsolja le a tápfeszültséget. Forduljon a helyi kereskedőhöz.

20. Ne hagyja hosszú ideig működni a légkondicionálót, ha magas a

páratartalom, és nyitva vannak az ajtók vagy ablakok. A nedvesség lecsapódhat és megnedvesítheti vagy károsíthatja a bútorokat.

21. Működés közben ne csatlakoztassa vagy húzza ki a tápkábelt. Tűz

vagy áramütés veszélye.

22. Ne érintse meg (működés közben) a terméket nedves kézzel.

Tűz vagy áramütés veszélye.UNICO VERTICAL R32 HU - 7 MAGYAR

23. Ne helyezze a fűtőtestet vagy más berendezést a tápkábel közelébe.

Tűz vagy áramütés veszélye.

24. Ügyeljen arra, hogy víz ne kerüljön az elektromos alkatrészekbe.

Tüzet, a termék meghibásodását vagy áramütést okozhat.

25. A készülék működése közben ne nyissa ki a levegőbemeneti rácsot.

Sérülés, áramütés vagy termékkárosodás veszélye.

26. Ne zárja el a levegő be- és kimenetét; ez károsíthatja a terméket.

27. A berendezés működése közben ne dugja az ujjait vagy más tárgyat

a levegő bemeneti vagy kimeneti nyílásába. Az éles és mozgó alkatrészek jelenléte sérüléseket okozhat.

28. Ne igya meg a berendezésből kifolyó vizet.

Nem higiénikus, és súlyos egészségügyi problémákat okozhat.

29. Ha más berendezésből gáz szivárog, a légkondicionáló berendezés

működtetése előtt jól szellőztesse ki a helyiséget.

30. Ne szerelje szét és ne módosítsa a berendezést.

31. Jól szellőztesse ki a helyiséget, ha kályhával stb. együtt használja.

32. Ne használja a berendezést más célra, mint amire tervezték.

33. Azoknak a személyeknek, akik a hűtőkörön dolgoznak vagy

beavatkoznak, rendelkezniük kell egy akkreditált értékelő testület által kiadott megfelelő tanúsítvánnyal, amely igazolja a hűtőközegek biztonságos kezeléséhez való alkalmasságot az ágazat egyesületei által elismert értékelési specikáció szerint.

34. Ne engedje ki a R32 gázt a légkörbe. Az R32 egy uortartalmú

üvegházhatású gáz, amelynek globális felmelegedési potenciálja (GWP) = 675.

35. A jelen kézikönyvben leírt berendezés megfelel a következő európai

• ENERGIA CÍMKÉZÉS 2012/30/EU, 626/2011/EU és esetleges későbbi frissítések.

36. A telepítés teljes befejezése előtt ne csatlakoztassa az egységet az

elektromos hálózatra.

37. Figyelem, ha a működéshez a fűtőelleállások is aktiválva lettek,

az egység hőmérséklete a 60 °C-ot is elérheti. Égési sérülések veszélye áll fenn. Tartson a berendezéstől legalább 200 mm-es távolságot.

38. Az összeszerelés és a karbantartás során be kell tartani az ebben aHU - 8

MAGYAR kézikönyvben és a berendezések belsejébe felragasztott címkéken feltüntetett óvintézkedéseket, valamint meg kell tenni a józan ész és a telepítés helyén érvényben lévő biztonsági és villanyszerelési előírások által javasolt intézkedéseket is.

• Ez a légkondicionáló berendezés uortartalmú gázokat tartalmaz. A gáz típusára és mennyiségére vonatkozó konkrét információkért tekintse meg az egységre erősített adattáblát.

• A készülék üzembe helyezését, szervizelését, karbantartását és javítási műveleteit képesített szakembernek kell elvégeznie.

• A termék eltávolítását és újrahasznosítását minősített műszaki személyzetnek kell elvégeznie.

• Ha a rendszerben szivárgásérzékelő berendezés van felszerelve, legalább 12 havonta ellenőrizni kell a szivárgást.

• Az egység szivárgási ellenőrzésekor ajánlatos részletes naplót vezetni az összes ellenőrzésről.

• A berendezésen végzett munka megkezdése előtt ellenőrizni kell a készülék körüli területet, hogy megbizonyosodjon arról, hogy nem áll-e fenn tűz- vagy égésveszély. A hűtőrendszer javításához a következő óvintézkedéseket kell megtenni a rendszeren végzett munka megkezdése előtt.

1. Le kell határolni a munkaterület körüli területet, és kerülni

kell a szűk helyeken végzett munkát. Biztosítsa a biztonságos munkakörülményeket a gyúlékony anyagok ellenőrzésével.

2. Minden karbantartó személyzetet és a környéken dolgozó személyt

ki kell képezni az elvégzendő munkákra.

3. A területet megfelelő hűtőközeg-érzékelővel munka előtt és

közben ellenőrizni KELL, hogy a szakember tisztában legyen a potenciálisan gyúlékony légkörrel. Győződjön meg arról, hogy a

EZT A TERMÉKET CSAK AZ EBBEN A KÉZIKÖNYVBEN MEG- ADOTT ELŐÍRÁSOKNAK MEGFELELŐEN SZABAD HASZNÁLNI. A MEGHATÁROZOTTAKTÓL ELTÉRŐ HASZNÁLAT SÚLYOS SÉ- RÜLÉST OKOZHAT. A GYÁRTÓ NEM VÁLLAL FELELŐSSÉGET A JELEN KÉZIKÖNYVBEN FOGLALT SZABÁLYOK BE NEM TARTÁ- SÁBÓL EREDŐ SZEMÉLYI VAGY ANYAGI KÁROKÉRT.UNICO VERTICAL R32 HU - 9 MAGYAR szivárgásérzékelő készülék alkalmas gyúlékony hűtőközegekkel való használatra, ezért nem bocsát ki szikrát, és megfelelően tömített vagy gyújtószikramentes.

4. Lehetséges, hogy az elektronikus szivárgásérzékelőket kalibrálni

kell. Ha szükséges, kalibrálja azokat hűtőközegtől mentes helyen.

5. Győződjön meg arról, hogy az érzékelő nem potenciális égési forrás,

és alkalmas-e a használt hűtőközeghez. Az érzékelő berendezést a hűtőközeg LFL százalékára kell beállítani, és a használt hűtőközeghez kell kalibrálni; a megfelelő gázszázalékot (maximum 25%) meg kell erősíteni.

6. Ha szivárgás gyanúja merül fel, minden nyílt lángot meg kell szüntetni.

Ha keményforrasztást igénylő folyadékszivárgást észlel, az összes hűtőfolyadékot el kell távolítani a rendszerből, vagy el kell szigetelni (elzárószelepek segítségével) a rendszer egy, a szivárgástól távol eső részében. Ezután eressze át az oxigénmentes nitrogént (OFN) a rendszeren keresztül a keményforrasztás előtt és után is.

7. Ha forró munkát kell végeznie a berendezésen, rendelkeznie KELL

tűzoltó készülékkel.

8. Olyan munkák elvégzéséhez, amelyek magukban foglalják a

gyúlékony hűtőközeget tartalmazó vagy tartalmazott csövek feltárását, NE használjon semmilyen égési forrást. Tűz- vagy robbanásveszély!

9. Minden égési forrást (még a meggyújtott cigarettát is) távol kell tartani

attól a helytől, ahol minden olyan műveletet végeznek, amelynek során gyúlékony hűtőközeg kerülhet a környező térbe.

10. A rendszer belsejében végzett munka előtt győződjön meg arról,

hogy a terület megfelelően szellőztetett legyen; folyamatos mértékű szellőzést kell biztosítani.

11. NE használjon semmilyen más eszközt a leolvasztási folyamat

felgyorsítására vagy a tisztításhoz, mint amit a gyártó javasol.

12. Mielőtt bármilyen műveletet végezne, mindig ellenőrizze, hogy:

• a kondenzátorok ki legyenek ürítve. A műveletet biztonságosan kell végrehajtani, hogy elkerüljük a szikraképződés lehetőségét;

• nincsenek feszültség alatt álló elektromos alkatrészek, és hogy a kábelek ne legyenek szabadon a rendszer töltése, helyreállítása vagy tisztítása során;HU - 10 MAGYAR

• folytonosság van a földelésben.

13. Minden elektromos tápegységet le kell választani a berendezésről,

amelyen dolgozik. Ha feltétlenül szükséges a berendezés elektromos áramellátása, akkor a legkritikusabb ponton tartósan működő szivárgásérzékelőt kell elhelyezni.

14. Győződjön meg arról, hogy a tömítések és a tömítőanyagok nem

sérültek meg. Gyúlékony légkör kialakulása.

15. Ne fejtsen ki állandó induktív vagy kapacitás terhelést az áramkörre

anélkül, hogy megbizonyosodna arról, hogy ez nem haladja meg a használatban lévő berendezés megengedett feszültségét és áramát. A vizsgálóberendezésnek megfelelő minősítéssel kell rendelkeznie.

16. Rendszeresen ellenőrizze, hogy a kábelek nincsenek-e kitéve

kopásnak, korróziónak, túlzott nyomásnak, vibrációnak, éles széleknek vagy bármilyen más kedvezőtlen környezeti helyzetnek.

17. Ha a hűtőközegkör belsejében javítások elvégzése céljából vagy

bármilyen más okból beavatkozik, a hagyományos eljárásokat kell követni:

• távolítsa el a hűtőközeget;

• öblítse át az áramkört inert gázzal;

• öblítse át ismét inert gázzal;

• nyissa meg az áramkört vágással vagy keményforrasztással.

18. A hűtőközeg töltetet a speciális házhengerekben kell tartani.

A rendszert OFN-nel „tisztítani” kell, hogy az egység biztonságos legyen. Lehet, hogy ezt a folyamatot többször meg kell ismételnie. NE használjon sűrített levegőt vagy oxigént ehhez a munkához.

19. A hengereket függőleges helyzetben kell tartani. Csak a

hűtőfolyadékok visszanyerésére alkalmas palackokat használjon. A palackokat nyomáscsökkentő szeleppel és a hozzá tartozó jó állapotú elzárószelepekkel kell ellátni. Egy kalibrált mérlegkészletnek is rendelkezésre kell állnia.

20. A csöveket a leválasztáshoz szerelvényekkel kell ellátni, és

NEM lehetnek szivárgásban. A visszanyerő gép használata előtt ellenőrizze, hogy megfelelően karbantartották-e, és hogy a kapcsolódó elektromos alkatrészek megfelelően tömítettek-e, hogy megakadályozzák a gyulladást hűtőközeg-szivárgás esetén.

21. Győződjön meg arról, hogy a hűtőrendszer földelve legyen, mielőtt

újratölti a rendszert hűtőközeggel. A töltés befejeztével címkézzeUNICO VERTICAL R32 HU - 11 MAGYAR fel a rendszert. Különösen ügyeljen arra, hogy ne terhelje túl a hűtőrendszert.

22. Utántöltés előtt a rendszeren végezzen nyomáspróbát OFN-nel és

az utántöltés végén, de az üzembe helyezés előtt szivárgáspróbát kell végezni. A helyszín elhagyása előtt további szivárgásteszt szükséges.

23. A visszanyert hűtőközeget a megfelelő visszanyerő palackban vissza

kell juttatni a folyadékszállítóhoz, a megfelelő Hulladékszállítási Jegyzet elkészítésével. NE keverje össze a hűtőközeget a visszanyerő egységekben és különösen ne a hengerekben.

24. Ha a kompresszorokat vagy azok olajait el kell távolítani, győződjön

meg arról, hogy azokat elfogadható szintre ürítette ki, hogy ne maradjon gyúlékony hűtőközeg a kenőanyagban. Ezt a folyamatot azelőtt kell elvégezni, mielőtt a kompresszor visszakerülne a szállítókhoz. A folyamat felgyorsításához csak elektromos fűtést használjon a kompresszortesthez.

25. Ne szúrja ki vagy égesse el az egységet.

26. A kicserélt elektromos alkatrészeknek megfelelőnek KELL lenniük, és

meg kell felelniük a készülék specikációinak. Minden karbantartási műveletet a jelen kézikönyvben leírtak szerint KELL elvégezni. Ha kétségei vannak, forduljon a gyártóhoz.

27. Végezze el a következő ellenőrzéseket:

• Az egységen lévő jelölések mindig láthatóak és olvashatók, el- lenkező esetben javítsa ki ezeket;

• A hűtőközeget tartalmazó csöveket vagy alkatrészeket olyan helyre KELL telepíteni, ahol semmilyen anyag nem korrodálhatja azokat, kivéve, ha az alkatrészek eleve korrózióálló anyagokból készülnek, vagy megfelelően védve vannak ezzel a kockázattal szemben.

28. Minden hűtőközeget biztonságosan vissza kell nyerni, továbbá

vegyen olaj- és hűtőközegmintát, ha a visszanyert hűtőközeg újbóli felhasználása előtt elemzésre van szükség. Az eljárás végrehajtása előtt válassza le a rendszert elektromosan, és győződjön meg arról, hogy:

• rendelkezésre állnak a hűtőközeget tartalmazó palackok mecha- nikus kezelőberendezései;

• minden egyéni védőeszközt megfelelően használnak;

• a visszanyerési folyamatot mindenkor egy hozzáértő személy felügyeli;

• a visszanyerő berendezések és palackok megfelelnek a szab-HU - 12 MAGYAR ványoknak. Engedje le a rendszert, és ha ez nem lehetséges, készítsen egy gyűjtőt, hogy a hűtőközeget el lehessen távolítani. A visszanyerés megkezdése előtt győződjön meg arról, hogy a palack a mérlegen legyen, és indítsa el a visszanyerő gépet az utasításoknak megfelelően.

29. NE töltse túl a palackokat (a folyadék nem haladhatja meg a térfogat

80%-át). NE lépje túl még ideiglenesen sem a palack maximális üzemi nyomását. Ha a folyamat a fent leírtak szerint befejeződött, győződjön meg arról, hogy a berendezést és a palackokat eltávolította. A berendezés bekapcsolása előtt ellenőrizze, hogy az összes leválasztó szelep zárva van-e.

30. A visszanyert hűtőközeget nem szabad másik hűtőrendszerbe tölteni,

hacsak nem tisztították meg és ellenőrizték.

31. A telepítés befejezése után ellenőrizze, hogy nincs-e hűtőközeg-

szivárgás (a hűtőfolyadék, ha lángnak van kitéve, mérgező gázokat termel).

0.5. - RENDELTETÉSSZERŰ HASZNÁLAT

• A légkondicionáló berendezést kizárólag meleg vagy hideg levegő előállítására szabad használni (az Ön választása szerint) azzal az egyetlen céllal, hogy a helyiség hőmérsékletét kényelmessé tegye.

• A (külső és belső) berendezés nem rendeltetésszerű használata emberekben, tárgyakban vagy állatokban okozott károkkal mentesíti az OLIMPIA SPLENDID-et minden felelősség alól.

0.6. - KOCKÁZATI ZÓNÁK

• A légkondicionáló berendezéseket nem szabad gyúlékony gázokat, robbanásveszélyes gázokat tartalmazó környezetben, nagyon párás környezetben (mosodák, üvegházak stb.) felszerelni, vagy olyan helyiségben, ahol más, erős hőforrást termelő gépek találhatók, vagy sós víz vagy kénes víz forrása található.

• NE használjon gázt, benzint vagy más gyúlékony folyadékot a légkondicionáló berendezés közelében.

• A légkondicionáló berendezés nem rendelkezik ventilátorral, amely friss külső levegőt vezet be a helyiségbe, és az ajtók és ablakok kinyitásával levegőcserét biztosít.

• Mindig szereljen fel megszakítót, és biztosítson külön tápáramkört.UNICO VERTICAL R32

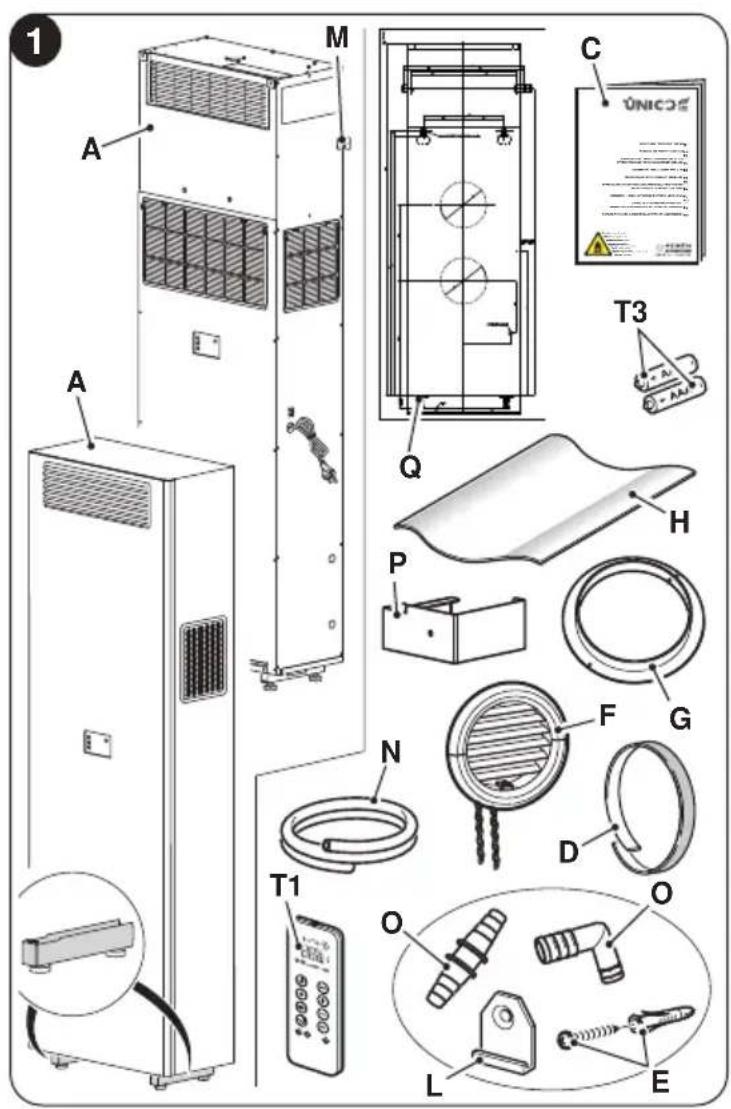

1.1. - A KISZÁLLÍTOTT ALKATRÉSZEK JEGYZÉKE A légkondicionáló rendszert alkotó egységek egyenként, kartondobozba vannak csomagolva. A csomagot targoncával is lehet szállítani, az emeléséhez használja a megfelelő fogantyúkat. Mielőtt folytatná az összeszereléssel, győződjön meg arról, hogy mindegyik alkatrész kéznél legyen. A. UNICO VERTICAL berende- zés T1. Távirányító C. FSC-Unico R32 gyelmezte- tések kézikönyv D. Ragasztó szigetelőcsík (2 db) E. Csavar- és tiplikészlet

Külső rácsok a levegő beme- netéhez és kimenetéhez, be- leértve a láncokat és a rácsok felszereléséhez szükséges készletet (2 db) G. Belső karima (2 db) H. Lap fali csövekhez (2 db)

Fali rögzítő konzol M. Rögzítőlemez (2 db) N. Kondenzvíz-elvezető tömlő O. Kondenzátum-elvezető töm- lő csatlakozó P. Tartókonzol a kondenzációs szelep elforgatásához Q. Sablon A távirányítóhoz 2 db AAA 1,5 V típusú elem (T3) szükséges, de ezek nincsenek mellékelve.

Tárolja a csomagokat zárt helyen, légköri hatásoktól védve, a talajtól aljzattal vagy raklappal elkülönítve. NE FORDÍTSA FEL VAGY NE HELYEZZE EL A CSOMAGOLÁST

A csomagolás megfelelő anyagból készül, és szakértő személyzet végzi el. Az egységeket kompletten és kifogástalan állapotban szállítjuk, azonban a szállítási szolgáltatások minőségének ellenőrzéséhez tartsa be a következő gyelmeztetéseket: a. A csomagolás átvételekor ellenőrizze, hogy a csomagolás nem sérült-e, ha igen, vegye át az árut fenntartással és a látható károkról készítsen fényképes bizonyítékokat. b. Csomagolja ki és ellenőrizze az egyes alkatrészek meglétét a csomagolási listák segítségével. c. Ellenőrizze, hogy az összes alkatrész nem sérült-e meg a szállítás során; szükség esetén a kézhezvételtől számított 3 napon belül tértivevényes ajánlott levélben értesítse a feladót az esetleges sérülésekről, fényképes dokumentáció bemutatásával. d. Legyen óvatos a berendezés kicsomagolásakor és üzembe helyezésekor. Az éles részek sérüléseket okozhatnak, különös tekintettel a szerkezet széleire, valamint a kondenzátor. A kézbesítéstől számított 3 nap eltelte után az elszenvedett károkra vonatkozóan semmiféle információ nem vehető gyelembe. Bármilyen vita esetén a BRESCIA-i bíróság az illetékes. Őrizze meg a csomagolást legalább a jótállási időszak idejéig, az esetleges javítások esetén a szervizközpontba történő szállításhoz. A csomagolás elemeit a hatályos hulladékkezelési előírásoknak megfelelően ártalmatlanítsa. 1.4. - A BERENDEZÉS ALKATRÉSZEINEK LEÍRÁSA (A ábra)

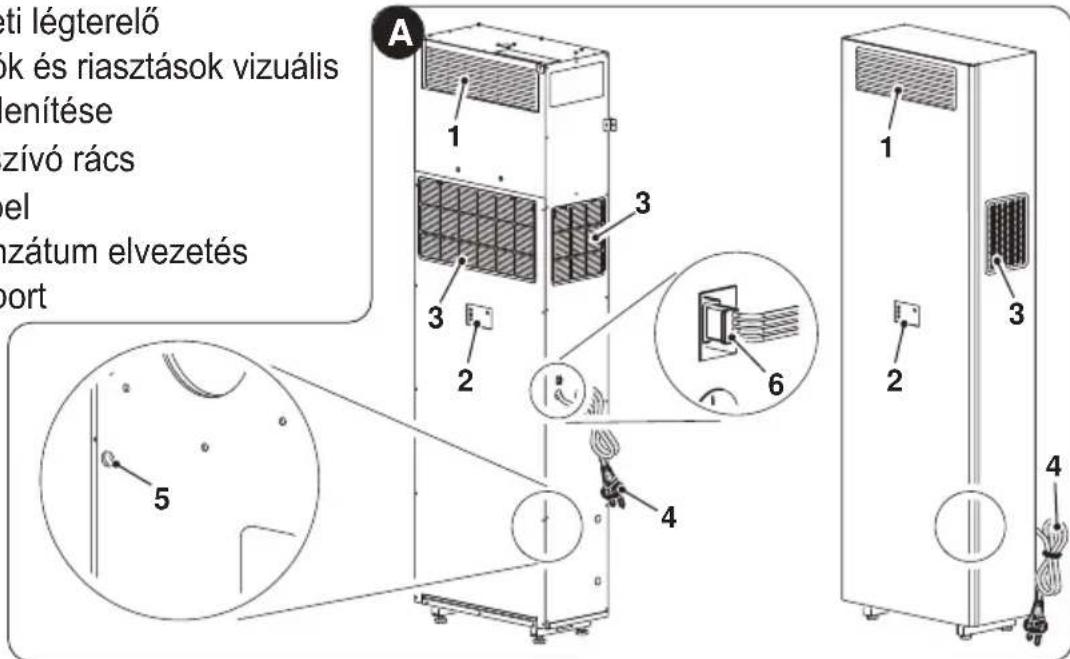

1. Kimeneti légterelő

2. Funkciók és riasztások vizuális

5. Kondenzátum elvezetés

A sikeres telepítés és az optimális működés érdekében gondosan kövesse a telepítési kézikönyvben és a jelen kézikönyvben leírtakat. A feltüntetett szabványok be nem tartása, mely a berendezés meghibásodását okozhatja, mentesíti az OLIMPIA SPLENDID céget a jótállás minden formája alól, valamint az emberekben, állatokban vagy tárgyakban okozott károkért való felelősség alól. Fontos, hogy az elektromos rendszer megfeleljen a jogszabályoknak, tartsa be a műszaki adatlapon feltüntetett adatokat, és jó földelési csatlakozással legyen ellátva. 2.2. - A LÉGKONDICIONÁLÓ BERENDEZÉS TELEPÍTÉSI HELYSÉGÉNEK MÉRETEI ÉS JELLEMZŐI

• A légkondicionáló berendezés telepítése előtt feltétlenül ki kell számítani az adott helyiségre vonatkozó nyári (hőszivattyús modellek esetén a téli) hőterheléseket.

• Minél pontosabb ez a számítás, a termék annál jobban teljesíti funkcióját.

• A számítások elvégzéséhez közvetlenül a hatályos jogszabályokra kell hivatkozni.

• Különösen fontos alkalmazások esetén javasoljuk, hogy vegye fel a kapcsolatot hőtechnikai szakosodott cégekkel.

• Amennyire lehetséges, a nagyobb termikus terheléseket azonban a következő óvintézkedésekkel kell korlátozni. A napfénynek kitett nagy ablakokon célszerű belső redőnyt vagy inkább külső burkolatot (reluxa, veranda, fényvisszaverő fólia stb.) elhelyezni. A légkondicionált helyiséget a lehető leghosszabb ideig zárva kell tartani.

• Kerülje a nagy fogyasztású halogén fényszórók vagy egyéb, nagy mennyiségű energiát elnyelő elektromos berendezések (sütők, gőzölős vasalók, főzőlapok stb.) bekapcsolását. 2.3. - AZ EGYSÉG HELYZETÉNEK VÁLASZTÁSA A legjobb működési hatékonyság elérése és a meghibásodások vagy veszélyes körülmények elkerülése érdekében a beltéri egység telepítési helyének meg kell felelnie a következő követelményeknek: a. Ne tegye ki a berendezés hő- vagy gőzforrásnak (3. ábra).min 100mm min 1670mm min 690mm min 310mm

HU - 16 MAGYAR b. Győződjön meg arról, hogy a jobb és bal oldali távolság legalább 100 mm, az egység feletti pedig legalább 80 mm legyen (2. ábra). c. A falnak, amelyre a beltéri egységet rögzíteni szeretné, stabilnak, szilárdnak és alkalmasnak kell lennie az egység súlyának megfelelően. d. Az egység körül elegendő helyet kell hagyni az esetleges karbantartási műveletek elvégzéséhez. e. Nem szabad akadályoznia a szabad levegőáramlást sem a felső szívórészben (függönyök, növények, bútorok), sem az elülső levegőkivezető részben; ez turbulenciát okozhat, ami akadályozhatja a berendezés megfelelő működését (3. ábra). f. Ne permetezzen vizet vagy más folyadékot közvetlenül a berendezésre (3. ábra). g. A berendezést nem szabad úgy elhelyezni, hogy a levegő áramlása közvetlenül a közelben tartózkodó emberek felé irányuljon (3. ábra). h. Soha ne erőltesse a levegőkimeneti nyílás fedelének kinyitását (3. ábra).

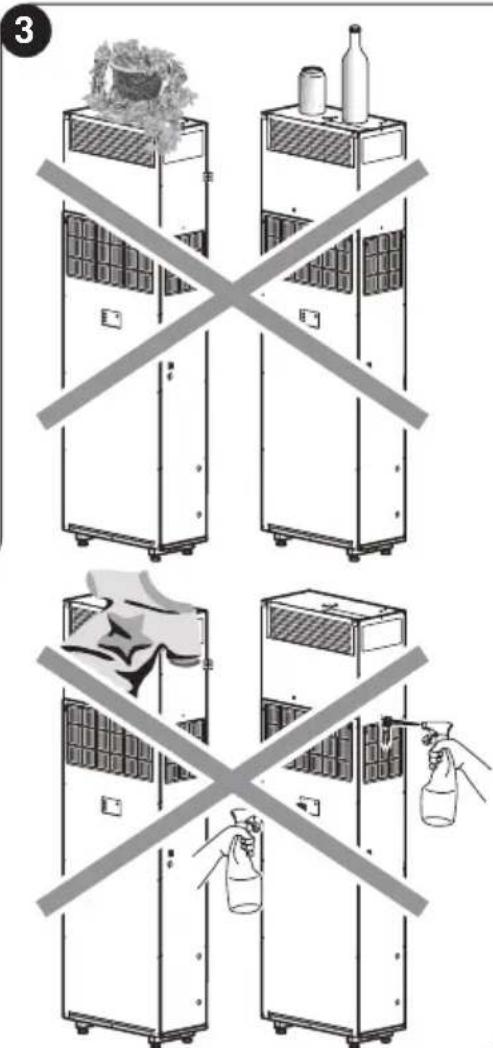

i. Ne helyezzen palackot, dobozt, ruhát, virágot

vagy bármilyen más tárgyat a légbeszívó rácsra (3. ábra). l. Ne szerelje fel a légkondicionáló berendezést közvetlenül háztartási készülék (televízió, rádió, hűtőszekrény stb.) vagy hőforrás tetejére (3. ábra).UNICO VERTICAL R32HU - 17MAGYAR A telepítési helyet a külső térrel összekötő fal közelében kell kiválasztani.

A megfelelő telepítési hely azonosítása után a fent meghatározott kritériumok szerint ellenőrizni kell, hogy azokon a pontokon, ahol a lyukak fúrását elhatározták, nincsenek-e olyan szerkezetek vagy rendszerek (gerendák, oszlopok, hidraulikus csövek, elektromos kábelek stb.), amelyek megakadályozzák a telepítéshez szükséges lyukak fúrását. Még egyszer ellenőrizze, hogy a kialakítandó lyukakon keresztül nincs-e akadálya a levegő szabad áramlásának (növények és hozzátartozó lombozatok, burkolatok, redőnyök, rácsok vagy túl sűrű rácsok stb.). A készülék telepítési eljárását lásd az Unico Vertical telepítési kézikönyvében.

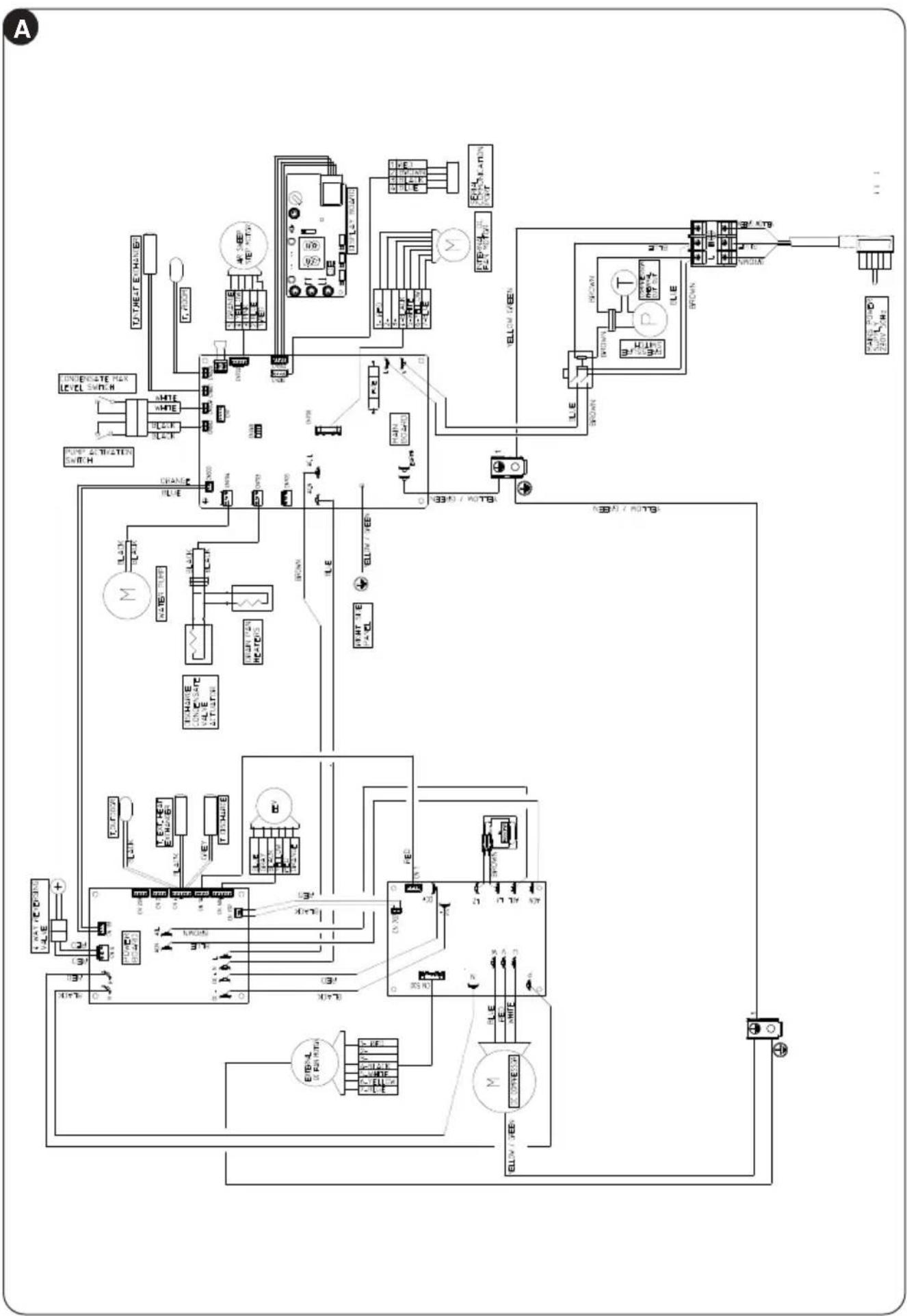

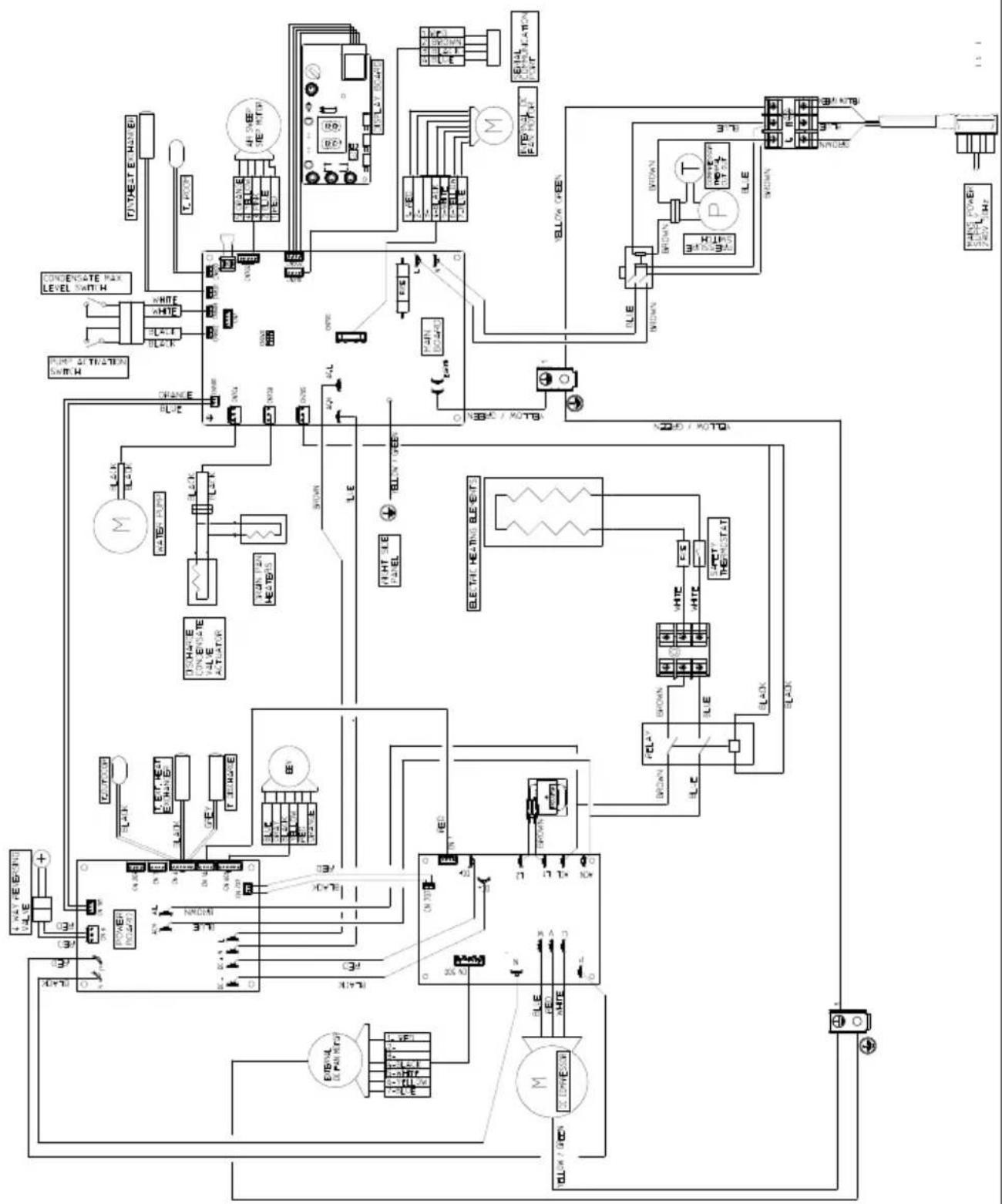

2.4. - ELEKTROMOS CSATLAKOZÁS

A készülék egy dugóval ellátott tápkábellel van ellátva. Ha a fali aljzat a kábel hosszán belül van, egyszerűen csatlakoztassa a kábelt.

A légkondicionáló berendezés csatlakoztatása előtt győződjön meg a következőkről:

• A tápfeszültség és frekvencia értékek megfelelnek a berendezés adattábláján szereplő adatoknak.

• A tápvezeték hatékony földelési csatlakozással van felszerelve, és a légkondicionáló berendezés maximális abszorpciójához megfelelő méretezésű (minimális kábelszakasz 1,5 mm

• A berendezés áramellátása kizárólag a mellékelt dugóval kompatibilis aljzaton keresztül történik.

A tápkábel bármilyen cseréjét kizárólag a hivatalos szervizszolgálat vagy hasonló képzettségű személyzet végezheti. A berendezés áramellátó hálózatán megfelelő omnipoláris megszakítót kell biztosítani a nemzeti telepítési szabályoknak megfelelően. Ellenőrizni kell azonban, hogy a tápegység hatékony földeléssel és megfelelő védelemmel legyen ellátva túlterhelés és/ vagy rövidzárlat ellen (16 AT típusú vagy ennek megfelelő késleltetett biztosítékot használjon).A HU - 18

Az áramütés veszélyének elkerülése érdekében feltétlenül húzza ki a csatlakozódugót a konnektorból mielőtt a berendezésen elektromos csatlakoztatást vagy bármilyen karbantartási műveletet végezne. 2.5. - KONFIGURÁCIÓ A VEZÉRLŐPANELEN KERESZTÜL A konguráció módosításának menete a következő: a. Ellenőrizze, hogy a gép megfelelően van-e bekapcsolva és csatlakoztatva, és győződjön meg arról is, hogy készenléti üzemmódban van. b. Tartsa lenyomva a MODE gombot kb. 10 másodperc hosszan, amíg a kijelzőn meg nem jelenik a paraméter. c. Válassza ki a beállítani kívánt paramétert (P0 és P4 között) a + vagy - gomb megnyomásával. d. Tartsa lenyomva a MODE gombot kb. 2 másodperc hosszan, amíg a paraméter villogni nem kezd. e. Állítsa be a kívánt értéket a + vagy - gomb megnyomásával. f. A beállított érték megerősítéséhez nyomja meg a MODE gombot. g. A paraméter beállítási műveletsor bezárásához nyomja meg a Stand-by gombot, vagy várjon kb. 20 másodpercet.

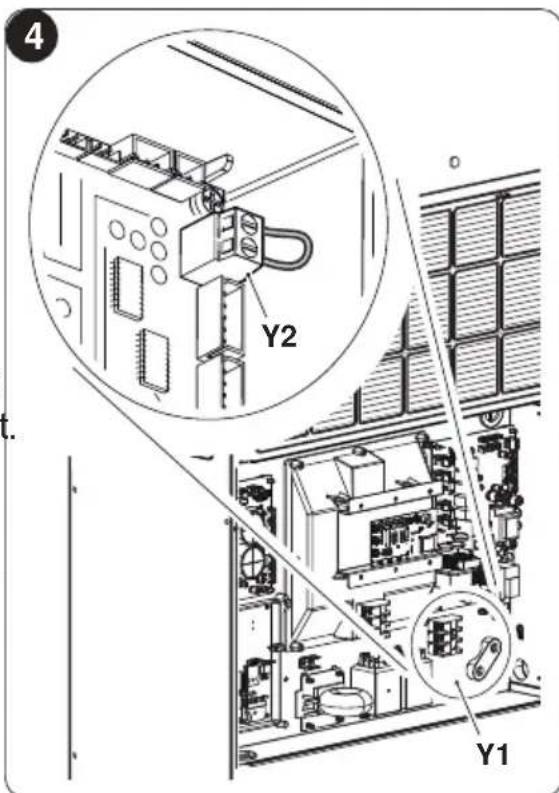

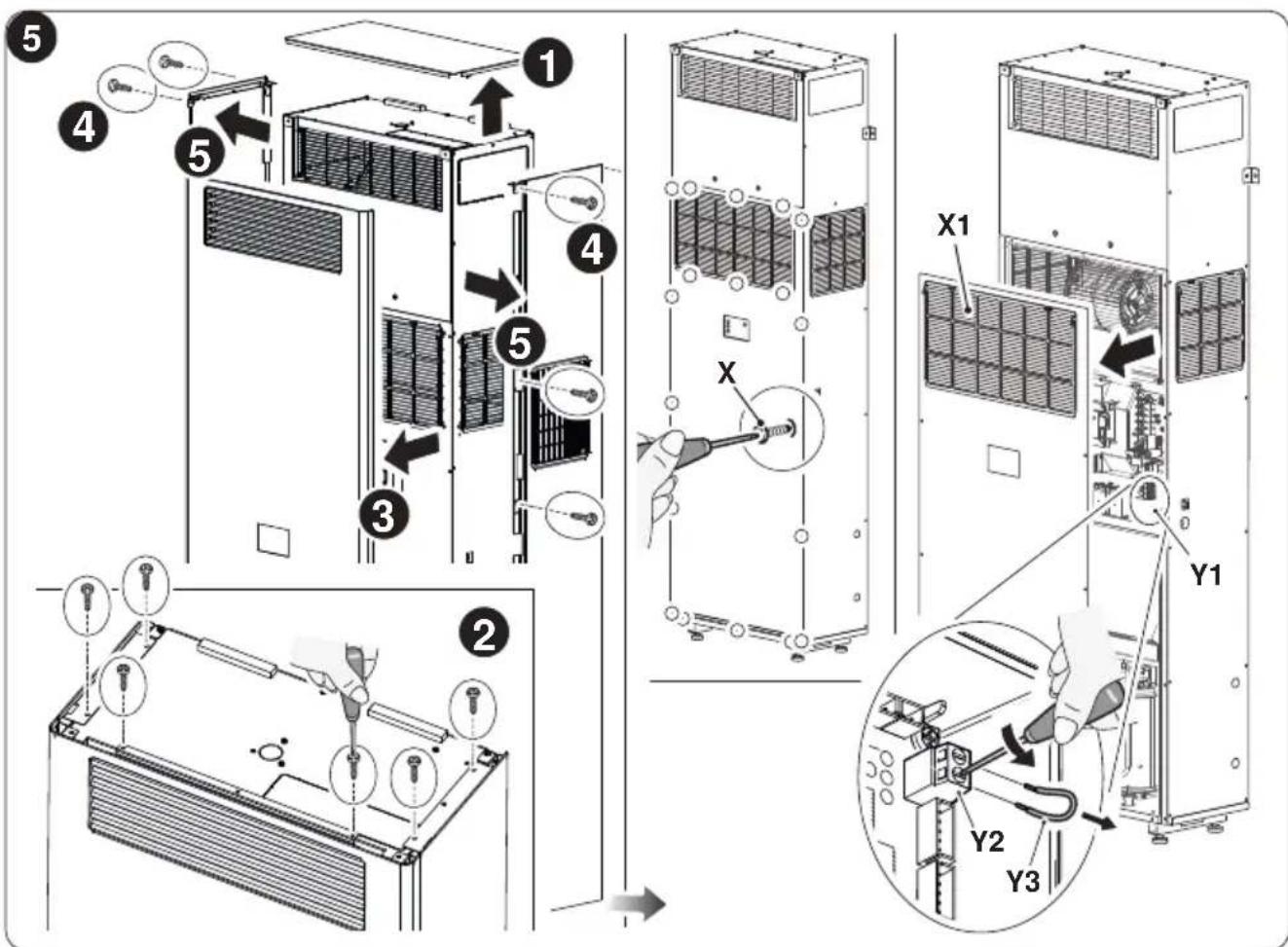

2.5.1 - Az Energy boost/System enable konguráció

A fővezérlő (Y1) Y2-es sorkap- csára csatlakoztatott bemenet használható a légkondicionáló ENERGY BOOST vagy SYSTEM ENABLE funkcióinak aktiválásá- hoz (4. ábra). Az Energy boost vagy System enable érint- kező kongurálásakor a kijelzőn a jelenik meg. A paraméter értéke -5 és +5 között lehet. Ha a beállítás PI = 0, a bemenet SYSTEM ENABLE módban üzemel. Az érintkező nyitásakor a rendszer a légkon- dicionálót Stand-by üzemmódba kényszeríti. Az érintkező zárásakor a légkondicionáló a korábban beállított üzemmódban működik tovább. Ha a beállítás PI ≠ 0, a bemenet ENERGY BOOST módban üzemel. Amikor az érintkező kinyílik, a kijelzőn az E kód jelenik meg, ekkor a kívánt hőmérsékletUNICO VERTICAL R32

HU - 21 MAGYAR PI °C-kal csökken, ha a légkondicionáló hűtés üzemmódban van, vagy PI °C-kal nő, ha fűtés üzemmódban van. Amikor az érintkező bezárul, a légkondicionáló visszaállítja a korábbi működési állapotot. Az ENERGY BOOST (ENERGIANÖVELÉS) bemenetnek nincs hatása, ha a légkon- dicionáló ventilátor, párátlanító vagy automatikus üzemmódban van. Mielőtt továbblépne, mindig győződjön meg arról, hogy a távirányító segítségével kikapcsolta-e a rendszert, és kihúzta-e a tápkábelt a rendszer aljzatából (vagy az általános szakaszolót „0” OFF állásba állította). Ha a két funkció valamelyikének bekapcsolásakor kongurálni kívánja a berendezést, tegye a következőket: a. Távolítsa el az esztétikai paneleket, ha vannak. Távolítsa el a csavarokat (X) az előlapról (5. ábra). b. Távolítsa el az előlapot (X1) (5. ábra). c. Távolítsa el a mellékelt jumpert (Y3) a csavaros csatlakozóról (Y2) (5. ábra). d. Zárja be a kapcsolóberendezést. e. Szerelje vissza a készülék előlapját. Ezt a bemenetet száraz érintkezővel kell vezérelni. A bemenetet egy feszültségmentes érintkezővel kell vezérelni. Ne használjon 10 m-nél hosszabb kábelt.HU - 22 MAGYAR

2.5.2. - Az Input setting kongurálása

A nyitott vagy zárt érintkező kongurálásakor a kijelzőn a jelenik meg. A kívánt konguráció beállításához végezze el a korábban bemutatott műveletsort, és válassza ki a beállítást (a zárt érintkező beállításához) vagy a beállítást (a nyitott érintkező beállításához).

• Nc paraméter- Normál esetben zárva (alapértelmezett beállítás): amikor az érintkezőkapcsoló nyitva van, a készülék a kiválasztott funkciót futtatja (a PI paraméter jelzi). Amikor az érintkező bezár, a készülék újraindul az előző üzemmódban.

• No paraméter- Normál esetben nyitva: amikor az érintkezőkapcsoló zárva van, a készülék a kiválasztott funkciót futtatja (a PI paraméter jelzi). Amikor az érintkező kinyit, a készülék újraindul az előző üzemmódban.

2.5.3. - A hőmérséklet mértékegység kongurálása

A hőmérséklet mértékegységének kongurálásakor a kijelzőn a jelzés jelenik meg. A kívánt konguráció beállításához végezze el a korábban bemutatott műveletsort, és válassza ki a beállítást (a metrikus rendszer használatához) vagy a beállítást (az angolszász mértékegységrendszer használatához). A mértékegység kongurálása a távirányítóról: a. Nyomja meg együtt a B6 és B7 gombokat. A mértékegység kongurációja mentésre kerül a készülékben, hogy kikapcsolás után visszaállítható legyen a kiválasztás.

2.5.4. - Hőszivattyú / csak hűtés / csak fűtés konguráció

Az egység üzemmódjának a kongurálásakor a kijelzőn a jelzés jelenik meg. Ahhoz, hogy a gép hűtés és fűtés módban is tudjon működni, válassza a „HP” (heat pump) beállítást. Ha a gépnek csak hűtés módban kell működnie, válassza a „CO” (cooling only) beállítást. Ha a gépnek csak fűtés módban kell működnie, válassza a „HO” (heating only) beállítást. Ha a gépet CO üzemmódba állítja, használja a vészleeresztőt.

A berendezés beszerelését és elektromos bekötését szakképzett személy- nek kell elvégeznie, aki rendelkezik a jogszabályban meghatározott köve- telményekkel. A telepítési utasításokat ennek a kézikönyvnek a megfelelő bekezdése tartalmazza.UNICO VERTICAL R32 MODE DisplayLED1LED2LED3LED5

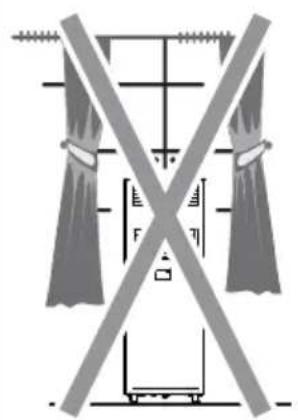

Semmilyen tárgy vagy szerkezeti akadály (bútorok, függönyök, növények, lombozat, redőnyök stb.) nem akadályozhatja a levegő normál áramlását a belső és a külső rácsokból egyaránt.

• Soha ne támaszkodjon rá, vagy ami még rosszabb, soha ne üljön a lég- kondicionáló berendezés testére, hogy elkerülje a külső részek súlyos károsodását.

• Ha a készülékből víz szivárog, azonnal le kell kapcsolni és le kell vá- lasztani az elektromos hálózatról. Ezután hívja a legközelebbi hivatalos szervizközpontot.

• Fűtés közben a légkondicionáló rendszeres időközönként eltávolítja a külső hőcserélőn képződő jeget. Ebben a helyzetben a gép tovább mű- ködik, de nem bocsát ki meleg levegőt a helyiségbe. E fázis időtartama 3 perctől maximum 10 percig tarthat.

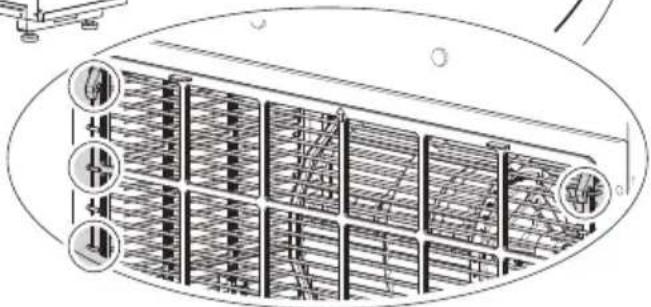

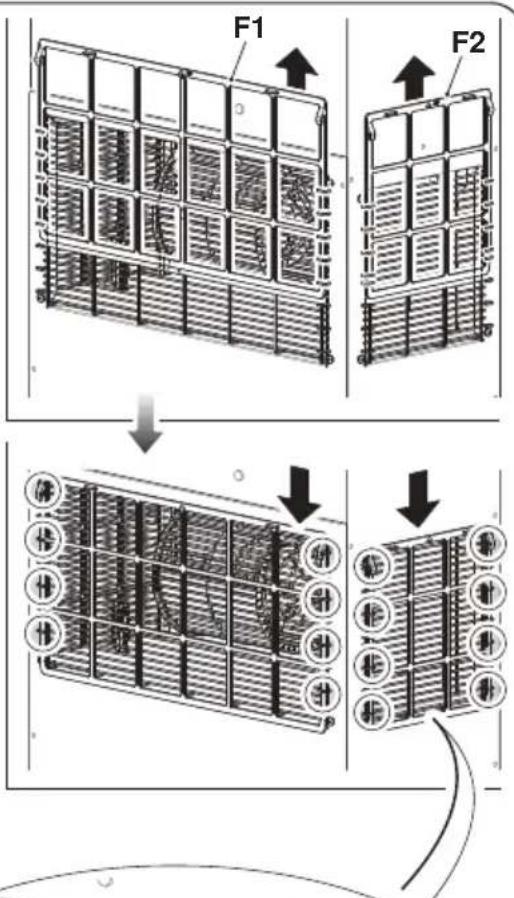

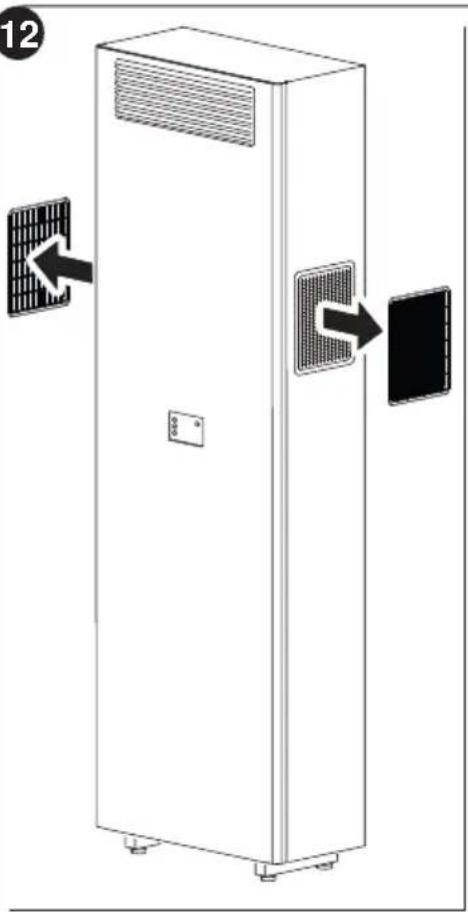

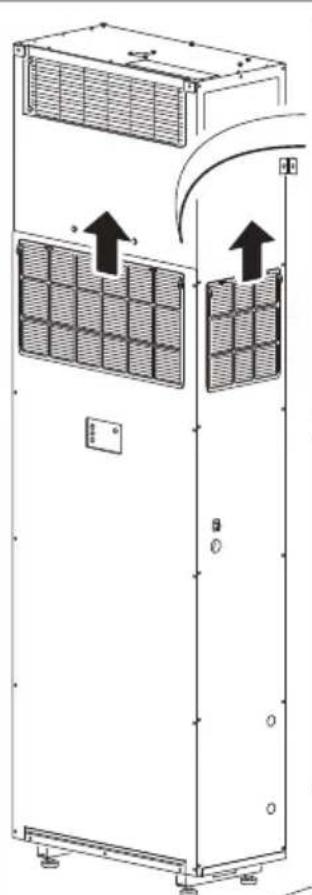

• Rendszeresen tisztítsa meg a légszűrőt a megfelelő bekezdésben leír- taknak megfelelően (5.1.2).

A berendezést nem szabad felszerelni olyan helyiségbe, ahol robbanás- veszélyes gázok fejlődnek ki, vagy ahol a páratartalom és a hőmérséklet a szerelési kézikönyvben meghatározott maximális határértékeken kívül esik. 3.2. - A JELZŐKONZOL LEÍRÁSA Az előlap közepén látható a gép kijelzője a gombokkal és LED-ekkel, amelyek funkcióit az alábbiakban ismertetjük. Gombok A következő műveletek elvégzése előtt nyomja meg a vezérlő egyik gombját a vezérlő működésének bekapcsolásához. + A kívánt hőmérséklet növelése (a beállítható maximális érték 30°C/86F). - A kívánt hőmérséklet csökkentése. (fűtés módban a beállítható legalacsonyabb érték 16°C/61F, hűtés módban pedig 18°C/64F). A légkondicionálás be- vagy kikapcsolása (Stand-by) és a ventilátor sebessé- gének beállítása. - Érintse meg röviden a minimum, a közepes és a maximum sebesség vagy az automatikus sebesség beállításához. - Érintse meg hosszan a be- vagy kikapcsoláshoz (Stand-by).HU - 24 MAGYAR MODE Az üzemmód kiválasztásához és a paraméterek beállításához - Érintse meg röviden (de 2 másodpercnél hosszabban) a ventilátor, hűtés vagy fűtés mód kiválasztásához - Érintse meg hosszan a paraméter beállítási mód bekapcsolásához, ha a berendezés Stand-by módban van + és - Nyomja meg egyszerre legalább 5 másodperc hosszan a billentyűzár bekapcsolásához vagy feloldásához és MODE Nyomja meg egyszerre legalább 5 másodperc hosszan a szűrő elszeny- nyeződési gyelmeztető jelzés törléséhez Egyéb IR Infravörös vevő B Hangjelző LED-ek LED1: üzemmód beállítása, piros vagy kék LED2: vezeték nélküli kapcsolat beállítása, zöld LED3: az elektromos fűtés működésének jelzése, narancssárga LED5: időzítő beállítás, fehér

PIROS X Páramentesítési mód BE

X X Magas ventilátor fordulatszám ON* X X Közepes ventilátor fordulatszám ON* X X Alacsony ventilátor fordulatszám ON* X X Automatikus ventilátor fordulatszám ON* X X Timer engedélyezve X BE

X BE Piszkos szűrő gyelmeztetés*

KIJELZŐ (fehér) LED2 WIFI (zöld) LED1 mode (piros/kék) LED5 timer (fehér) Billentyűzet zárolva ON* X X Alsó vagy felső fali kongurációs paraméter KI KI KI Plafonhoz közeli telepítés KI KI KI Padlószintre történő telepítés KI KI KI Energianövelés/rendszer engedélyezése

Energianövelés érintkező nyitása (PI>0 par.) ON* X X Rendszer engedélyezés érintkező nyitása (PI=0 par.)

Input setting KI KI KI Energy Boost/ System Enable érintkező nyitása KI KI KI Energy Boost/ System Enable érintkező zárása KI KI KI Hőmérséklet rendszer egység OFF OFF X Hőmérséklet rendszer egység Celsius

Hőmérséklet rendszer egység Fahrenheit

Kongurációs beállítás OFF OFF X Kongurációs beállítás Hőszivattyú

Kongurációs beállítás Csak hűtés

Kongurációs beállítás Csak fűtés

• Végezzen visszaállítást a 3.2 bekezdésben leírtak szerint ON* Ha a vezeték nélküli csatlakozással van csatlakoztatva ON Aktiválva X Közömbös OFF Kikapcsolva6 HU - 26 MAGYAR 3.3. - A TÁVIRÁNYÍTÓ HASZNÁLATA A légkondicionáló berendezéshez mellékelt távirányító az az eszköz, amely lehetővé teszi a berendezés legkényelmesebb használatát. Ez egy olyan eszköz, amelyet óvatosan kell kezelni, és különösen:

• Kerülje az átnedvesedést (nem szabad vízzel lemosni és az időjárásra hagyni).

• Akadályozza meg, hogy a földre zuhanjon vagy ne üsse meg.

• Kerülje a közvetlen napfény hatását. A távirányító csak az Unico Vertical (UNICO VERTICAL 35HP EVAN-EVANX) esztétikai panellel ellátott modellekkel működik. A süllyesztett modellek (UNICO VERTICAL-NK 35HP EVAN-EVANX) esetében a készülék vezérlése a termosztátok segítségével történik (opcionális készletként kapható).

• A távirányító infravörös technológiával működik.

• Használat közben ne helyezzen akadályt a távirányító és a légkondicionáló berendezés közé.

• Ha más távirányítóval felszerelt eszközöket használnak a helyiségben (TV, sztereó csoportok stb.), interferencia léphet fel, ami az elküldött jel elvesztését eredményezheti.

• Az elektronikus és fénycsövek zavarhatják a távirányító és a légkondicionáló berendezés közötti átvitelt.

• Vegye ki az elemeket, ha a távirányítót hosszabb ideig nem használja.

A távirányító kijelzője néhány másodperces használaton kívüli állapot után kikapcsol. Az újraaktiváláshoz nyomja meg bármelyik gombot.

3.3.1. - Az elemek behelyezése (6.

ábra) Az elemek helyes behelyezése: a. Távolítsa el az elemtartó ajtaját. b. Helyezze be az elemeket az elemtartóba, ügyelve a jelzett polaritásra. Szigorúan tartsa be az elemtartó alján feltüntetett polaritást. c. Csukja be megfelelően az ajtót.UNICO VERTICAL R32 ~8m

3.3.2. - Az elemek cseréje

Az elemeket ki kell cserélni, ha a távirányító kijelzője már nem jelenik meg tisztán, vagy ha már nem változtatja meg a légkondicionáló berendezés beállításait. Mindig új elemeket használjon, és mindkettőt cserélje ki. A régi vagy más típusú elemek használata a távirányító meghibá- sodását okozhatja. A távirányító két 1,5 V-os alkáli szárazelemet (AAA.LR03 típus) használ (6. ábra). Az elemek cseréje után állítsa be a távirányító óráját.

A lemerülést követően az akkumulátorokat ki kell cserélni, és a megfelelő gyűjtőhelyen kell leadni, vagy a helyi előírásoknak megfelelően kell ártalmatlanítani.

• Ha néhány hétig vagy tovább nem használja a távirányítót, vegye ki az elemeket. A kifolyó elemek károsíthatják a távirányítót.

• Az elemek átlagos élettartama normál használat mellett körülbelül hat hónap. Cserélje ki az elemeket, ha már nem hallja a vezérlések vevését jelző „hangjelzést” a beltéri egységtől, vagy ha a távirányítón nem világít az átvitel jelzőfénye.

Ne töltse újra és ne szerelje szét az akkumulátorokat. Ne dobja az elemeket tűzbe. Kigyulladhatnak vagy felrobbanhatnak.

Ha az elemekből folyadék kerül a bőrére vagy a ruhájára, alaposan mossa le tiszta vízzel. Ne használja a távirányítót szivárgó elemekkel. Az akkumulátorokban található vegyszerek égési sérüléseket vagy egyéb egészségügyi kockázatokat okozhatnak.

3.3.3. - A távirányító helyzete

• Tartsa a távirányítót olyan helyzetben, ahonnan a jel elérheti a készülék vevőjét (maximális távolság kb. 8 méter - feltöltött akkumulátorral) (7. ábra). A távirányító és a készülék között akadályok (bútorok, függönyök, falak stb.) jelenléte csökkenti a távirányító hatótávolságát.B1

HU - 28 MAGYAR 3.4. - A TÁVIRÁNYÍTÓ LEÍRÁSA A távirányító az interfész a felhasználó és a légkondicionáló berendezés között, ezért nagyon fontos, hogy megismerjük az egyes funkciókat, a különféle parancsok használatát és a megjelenített szimbólumokat.

3.4.1. - A távirányító gombjainak leírása (8. ábra)

3.4.2. - A távirányító kijelzőjének leírása (9. ábra)

B1 Az egység aktiválása / deaktiválása (készenléti állapot) B2 GAZDASÁGOS / ECO mód gomb B3 CSEND mód gomb B4 Üzemmód kiválasztása - hűtés> fűtés> szellőztetés> párátlanítás> automata B5 A ventilátor sebességének növelése/ csökkentése B6 Óra beállítása/programozás B7 A kívánt hőmérséklet növelése/ csökkentése/óra/programozás B8 A levegőkimeneti csappantyú osz- cillációs funkciójának aktiválása/ deaktiválása B9 Kijelző B10 A gépre felszerelt kijelző be-/kikap- csolása B11 Programok aktiválása/deaktiválása B12 A kívánt hőmérséklet mértékegy- ségének kiválasztása ° C/° F a B7 gombok egyidejű megnyomásával D1 A ventilátor sebességének vagy automatikus üzemmódjának jelzése (AUTO) D2 Fűtési mód D3 Hűtés üzemmód D4 Párátlanítási mód D5 Kívánt hőmérséklet/óra/programozás D6 Éjszakai funkció (CSEND) D7 Automata funkció D8 program 1 D9 program 2 D10 Hőmérséklet/óra kijelzőUNICO VERTICAL R32 D9D2

D11 ECO funkció engedélyezve D12 Minimális - közepes - maximális szellőzési sebesség D13 Parancs átvitel folyamatban D14 Program leállási idejének beállítása D15 Óra/program beállítása D16 A program indítási idejének beállítása D17 Alacsony akkumulátor jelzés D18 Perc időzítő 3.5. - A LÉGKONDICIONÁLÓ BERENDEZÉS FUNKCIÓJÁNAK

3.5.1. - Általános üzemindítás és üzemeltetés

• A távirányító lehetővé teszi a rendszer kezelését. A parancsok légkondicionáló berendezés felé történő továbbításához irányítsa a távirányító elülső részét a berendezés konzolja felé. A kiadott parancs beérkezését hangjelzés igazolja.

• A maximális távolság, ahonnan a parancsok fogadhatók, körülbelül 8 méter (töltött akkumulátorral).

• A távirányító B2 gombjának megnyomásával a gép funkcióinak automatikus optimalizálásával aktiválódik az energiatakarékos funkció, a kijelzőn megjelenik a D11 szimbólum.

3.5.3. - A berendezés be- és kikapcsolása

• Nyomja meg a B1 gombot a távirányítón a légkondicionáló berendezés be- vagy kikapcsolásához (készenléti állapot). Az egység vezérlőrendszere memóriával van felszerelve, így a berendezés kikapcsolásakor nem törlődik minden beállítást.

Ha a berendezést hosszabb időre leállítják, a főkapcsoló kihúzásával vagy a csatlakozódugó kihúzásával kell kikapcsolni.

3.5.4. - Működés „Hűtés” üzemmódban

• Ezzel az üzemmóddal a berendezés párátlanítja és lehűti a helyiséget.

• Az üzemmód aktiválásához nyomja meg többször a B4 gombot a távirányítón,HU - 30 MAGYAR amíg a D3 szimbólum meg nem jelenik a kijelzőn.

• Ebben az üzemmódban beállítható a kívánt hőmérséklet és a ventilátor fordulatszáma. Az üzemmód aktiválása után (max.) három perccel a kompresszor elindul, és a berendezés megkezdi a hideg levegő szállítását.

3.5.5. - Csak „Párátlanítás” üzemmódban működik

• Ezzel az üzemmóddal a készülék párátlanítja a helyiséget. Ennek a funkciónak az aktiválása ezért különösen hasznos az évszak közepén, vagyis azokon a napokon (például esős napokon), amikor a hőmérséklet összességében kellemes, de a túlzott páratartalom bizonyos kényelmetlenséget okoz.

• Ebben az üzemmódban a környezeti hőmérséklet és a ventilátor fordulatszám beállítása gyelmen kívül marad, ami mindig a minimumnak felel meg.

• Ezután minden hőmérséklet és ventilátorsebesség jelzés eltűnik a távirányító és a vezérlő kijelzőjéről.

• Az üzemmód aktiválásához nyomja meg többször a B4 gombot a távirányítón, amíg a D4 szimbólum és a D1 (ventilátor és egy csík) automatikus szellőztetés szimbólum meg nem jelenik a kijelzőn.

• Ebben az üzemmódban normális, hogy a berendezés szakaszosan működik.

3.5.6. - Csak „Ventilátor” üzemmódban működik

• Ebben az üzemmódban a berendezés nincs hatással a helyiség levegőjének hőmérsékletére vagy páratartalmára.

• Az üzemmód aktiválásához nyomja meg többször a B4 gombot a távirányítón, amíg a D1 (ventilátor és egy csík) automatikus szellőztetés szimbólum meg nem jelenik a kijelzőn.

3.5.7. - Csak „Wellness” üzemmódban működik (automatikus)

• Ebben az üzemmódban a helyiség belső hőmérsékletének és a beállított kívánt hőmérsékletnek megfelelően a rendszer automatikusan beállítja a rendszer hőmérsékletét és a ventilátor fordulatszámát (kivéve a „páramentesítés” üzemmódban történő működést).

• Az üzemmód aktiválásához nyomja meg többször a B4 gombot a távirányítón, amíg a D7 szimbólum meg nem jelenik a kijelzőn.

3.5.8. - Működés „Fűtés” üzemmódban

• Ebben az üzemmódban a berendezés felfűti a helyiséget. Ez a funkció csak hőszivattyús (HP) modelleknél érhető el.

• Az üzemmód aktiválásához nyomja meg többször a B4 gombot a távirányítón, amíg a D2 szimbólum meg nem jelenik a kijelzőn.

• Ebben az üzemmódban beállítható a kívánt hőmérséklet és a ventilátorUNICO VERTICAL R32 HU - 31 MAGYAR fordulatszáma. Három perc elteltével (legfeljebb idő) ennek az üzemmódnak az aktiválása után a kompresszor elindul, és a berendezés megkezdi a hőszolgáltatást. A berendezés időnként leolvasztja az akkumulátort. Ennek a fázisnak a teljes időtartama alatt a légkondicionáló berendezés nem bocsát ki meleg levegőt a helyiségbe, bár a különböző belső részek bekapcsolva maradnak, kivéve a szobaventilátort. Amikor a külső hőmérséklet alacsony, előfordulhat, hogy a minimális sebességről az átlagos vagy maximális sebességre való átmenet késéseket mutat a jel távirányítóval történő elküldésének pillanatától kezdve. Az egység kikapcsolása után a belső ventilátor néhány másodpercig még működik, majd leáll. Ha a készülék elektromos fűtőegységgel van ellátva, akkor az – mint a kompresszor tartalék hőforrása – automatikusan bekapcsol abban az esetben, ha a készülék alacsony külső környezeti hőmérsékletnél működik. Alapesetben az átkapcsolási hőmérséklet az elektromos tarta- lékfűtésnél 4°C kültéri hőmérsékletre van állítva; az értéket egy hivatalos műszaki segítségnyújtó központ módosíthatja a -15°C és 13°C közötti tartományban. Amikor az elektromos fűtőegység működésben van, a kezelőpanelen narancssárga jelzés (LED3) világít.

3.5.9. - Ventilátor fordulatszám szabályozása

• A ventilátor sebességét a távirányítón található B5 gombbal szabályozhatja.

• Ennek a gombnak a többszöri megnyomásával a sebesség a következő sorrendben változik: Alacsony> Közepes> Magas> Automatikus

• Minél nagyobb a beállított sebesség, annál nagyobb a berendezés hatásfoka, de annál kevésbé hangtalan.

• Az Automatikus sebesség beállításával a beépített mikroprocesszor automatikusan beállítja a fordulatszámot, minél nagyobb a különbség az érzékelt szobahőmérséklet és a beállított hőmérséklet között.

• A fordulatszám mindig automatikusan csökken, amint a szobahőmérséklet megközelíti a beállított hőmérsékletet.

• Párátlanító üzemmódban a fordulatszám szabályozása nem lehetséges, mivel a berendezés csak alacsony fordulatszámon tud működni.D10

• Az üzemmód aktiválásához nyomja meg a B3 gombot a távirányítón, a kijelzőn megjelenik a D6 szimbólum.

• Az SILENT aktiválása többféle eredmény elérését teszi lehetővé: - a beállított hőmérséklet fokozatos emelése a hűtésben - a fűtéshez beállított hőmérséklet fokozatos csökkentése (csak HP modelleknél) - a berendezés zajszintjének csökkentése - a ventilátor sebességének csökkentése

• A SILENT funkció aktiválásához először válassza ki az üzemmódot és a kívánt hőmérsékletet, majd aktiválja a SILENT funkciót a B3 gomb megnyomásával.

• A zajcsökkenés a gép hűtőteljesítményének/hőteljesítményének optimalizása következtében bekövetkező zaj-optimalizálásnak köszönhető. Ha bizonyos idő- szakokban a hűtőteljesítmény/hőteljesítmény elégtelen, kapcsolja ki a SILENT funkciót.

3.5.11. - Az időzítő beállítása

• A berendezés logikája lehetővé teszi, hogy a Felhasználó két különálló időzítő programot használjon (lásd a 3.5.14. bekezdést), amelyeknek köszönhetően a berendezés bármikor deaktiválható és aktiválható (vagy fordítva) (pl. röviddel a tervezett visszatérési idő előtt aktiválódik, hogy az otthon már kellemes hőmérsékletet találjon).

• Ha ezeket a funkciókat szeretné használni, először be kell állítania a pontos időt (lásd a 3.5.13. bekezdést), majd az időzítőt a kívánt időpontokra.

3.5.12. - Az óra és az időzítő beállítása

Az idő beállításához használja a távirányítót az alábbiak szerint (10. ábra): a. Nyomja meg a B6 gombot (IDŐZÍTŐ BEÁLLÍ- TÁSA), amíg a h (D10) órák értéke meg nem jelenik a kijelzőn b. A B7 (+ és -) gombokkal állítsa be az órát. c. Nyomja meg a B6 gombot, amíg a percek m (D10) értéke meg nem jelenik a kijelzőn. d. A B7 (+ és -) gombokkal állítsa be a perceket. e. Nyomja meg a B6 gombot az idő memori- zálásához és az időzítő programozásának folytatásához.UNICO VERTICAL R32

3.5.13. - Az időzítő idők beállítása (PROGR. 1 és PROGR. 2)

Lehetőség van egy vagy mindkét időzítő program beállítására. A berendezés be- és kikapcsolási idejének a két programban történő beállításához használja a távirányítót, és az alábbiak szerint működtesse (11. ábra): a. Nyomja meg egyszer vagy többször a B6 (IDŐZÍTŐ BEÁLLÍTÁSA) gombot, amíg a kijelzőn meg nem jelenik a (D8a) 1 szimbólum (1. programaktiválási idő) és az ON (D16) szimbólum. b. A B7 (+ és -) gombokkal növelheti vagy csökkentheti a légkondicionáló berendezés bekapcsolásának idejét. A B7 (+ és -) gombokkal beállítható időváltozás 30 perc. c. Nyomja meg másodszor is a B6 (IDŐZÍTŐ BEÁLLÍTÁSA) gombot; a kijelzőn az 1 szimbólum (D8) (1. program kikapcsolási idő) és az OFF (D14) szimbólum láthatók. d. A B7 (+ és -) gombokkal növelheti vagy csökkentheti a légkondicionáló berendezés kikapcsolásának idejét. A B7 (+ és -) gombokkal beállítható időváltozás 30 perc. e. Nyomja meg ismét a B6 gombot (IDŐZÍTŐ BEÁLLÍTÁSA); a kijelzőn megjelenik a 2 (D9a) szimbólum (2. program deaktiválási idő) és az ON (D16) szimbólum. f. A B7 (+ és -) gombokkal növelheti vagy csökkentheti a légkondicionáló berendezés bekapcsolásának idejét. A B7 (+ és -) gombokkal beállítható időváltozás 30 perc. g. Nyomja meg ismét a B6 (IDŐZÍTŐ BEÁLLÍTÁSA) gombot; a kijelzőn a 2 szimbólum (D9) (2. program kikapcsolási idő) és az OFF (D14) szimbólum látható. h. A B7 (+ és -) gombokkal növelheti vagy csökkentheti a légkondicionáló berendezés kikapcsolásának idejét. A B7 (+ és -) gombokkal beállítható időváltozás 30 perc.

i. A normál üzemmódba való visszatéréshez nyomja meg egyszer vagy többször

a B6 (IDŐZÍTŐ BEÁLLÍTÁSA) gombot, amíg az erre a beállításra utaló összes szimbólum ki nem alszik a kijelzőn.HU - 34 MAGYAR

3.5.14. - Az időzítő be- és kikapcsolása

A beállítást követően az időzítő programok az esetleges igényeknek megfelelően aktiválhatók vagy nem. Az aktiválás érintheti a két program egyikét vagy mindkettőt. Különösen a B11 gomb (Program aktiválás) minden egyes megnyomásakor a helyzet a következőképpen változik:

• Csak az 1. program aktiválása.

• Csak a 2. program aktiválása.

• Az 1. és 2. program aktiválása.

• Mindkét program deaktiválása.

3.5.15. - A távirányító minden funkciójának visszaállítása

Az elemek cseréjekor, vagy, ha az elemeket néhány percre eltávolítja, a távirányító minden beállítása törlődik. Ezzel törli a távirányítóba mentett időzítő összes beállítását, és a távirányító visszaállítja az összes gyári beállítást.

3.5.16. - A berendezés kezelése a távirányító elérhetetlensége esetén

Ha a távirányító elveszik, meghibásodik, vagy az elemek lemerülnek, a gép a rajta lévő gombokkal is működtethető.

3.6. - ENERGIATAKARÉKOSSÁGI TANÁCSOK

Íme néhány egyszerű tipp a fogyasztás csökkentésére:

• Mindig tartsa tisztán a szűrőket (lásd a karbantartás és tisztítás fejezetet).

• Légkondicionált helyiségek ajtóit és ablakait tartsa zárva.

• Akadályozza meg, hogy a napsugarak szabadon behatoljanak a környezetbe (javasoljuk függöny használatát vagy redőnyök leengedését vagy a redőnyök bezárását).

• Ne takarja el az egységek (bemeneti és kimeneti) légáramlási útvonalait; ez a rendszer nem optimális működésén kívül, megakadályozhatja a megfelelő működést és az egységek helyrehozhatatlan meghibásodását is okozhatja.

4. - FUNKCIÓK ÉS TARTOZÉKOK

4.1. - WIFI A berendezést előkészítették az applikációhoz történő csatlakoztatásra. Az alkalmazás használatával kapcsolatos további tájékoztatásért olvassa el a WIFI kézikönyvet.

4.1.1. - A berendezés csatlakoztatása

a. Csatlakoztassa a berendezést a konnektorba, és kapcsolja a légkondicionálót Stand-by állapotba. b. Nyomja meg 6-szor a távirányító B10 gombját. c. A berendezés sípol, és a kijelzőn az jelzés jelenik meg.UNICO VERTICAL R32 iOS Android HU - 35 MAGYAR

4.1.2. - Az alkalmazás telepítése

a. Nyissa meg az „App Store” vagy a „Google Play” áruházat. b. Keresse ki az „OS Home” alkalmazást, vagy olvassa be a QR kódot. c. Töltse le az alkalmazást. A gyártó az ALKALMAZÁST előzetes értesítés nélkül frissíti. A telepítés előtt ellenőrizze, hogy az Ön által használt eszköz operációs rendszere kompatibilis-e az alkalmazással.

Kérjük, mindig frissítse az ALKALMAZÁST a legújabb verzióra. A gyártó semmilyen felelősséget nem vállal az internet hálózat, a WIFI routerek és az okoseszközök által okozott problémákért. Ha segítségre van szüksége, vegye fel a kapcsolatot az eszköz gyár- tójával.

4.1.3. - Az alkalmazás regisztrálása

A felhasználó regisztrálása és a hálózati konguráció megkezdése előtt ellenőrizze, hogy a WIFI router csatlakozik-e az internetre. a. Ellenőrizze, hogy az eszköz csatlakoztatva van-e a WIFI routerre. b. Érintse meg az „Új ók létrehozása” lehetőséget. c. Adja meg az e-mail címét, és koppintson az „ellenőrzési kód kérése” pontra. d. Írja be a megadott e-mail címre beérkező kódot. Ha a kód nem érkezik meg néhány percen belül, érintse meg az „Új ellenőrzési kód kérése” pontot.

Ha nem érkezik meg a kódot tartalmazó e-mail, ellenőrizze a Levél- szemetek (Spam) mappát is. e. Adja meg a jelszót. Ha már rendelkezik ókkal, tegye a következőket: a. Érintse meg a „Belépés” lehetőséget. b. Adja meg az e-mail címét és a jelszavát. c. Kattintson a „Belépés” lehetőségre.

4.1.4. - Az alkalmazás használata

A kívánt berendezés hozzáadásának menete a következő: a. Érintse meg a jobb felső sarokban található „Eszköz hozzáadása” parancsot vagy a „+” gombot. b. Válassza ki az UNICO VERTICAL berendezést a listában szereplő kategóriák közül. c. Ellenőrizze, hogy az eszköz csatlakozik-e a használni kívánt WIFI hálózatra.HU - 36MAGYAR Ha egy másik WIFI hálózat zavarja a kongurációt, el kell távolítani az eszközről. d. Csatlakoztassa a berendezés tápvezetékét a konnektorba, majd aktiválja a „WIFI” funkciót az előzőekben leírtak szerint. e. Ha a „WIFI” funkció jelzése villog a berendezésen, nyomja meg a „conrm indicator rapidly blink” parancsot. f. Adja meg a használt WIFI hálózat jelszavát, majd nyomja meg a „Next” parancsot az eszköz csatlakoztatásához. g. Várja meg, hogy a berendezés csatlakozzon az eszközre.

Ha a csatlakozás sikertelen, ellenőrizze a WIFI hálózati nevet és azt, hogy a jelszó csak számokból és betűkből áll-e (nincsenek benne speciális karakterek), majd próbálja meg ismét végrehajtani a „d”, az „e” és az „f” pontot. h. Amikor a berendezés már csatlakoztatva van, átnevezhető, és lehetőség van annak a helyiségnek a beállítására is, ahol a berendezés található.

5. - TISZTÍTÁS ÉS KARBANTARTÁS

Bármilyen karbantartási és tisztítási művelet elvégzése előtt mindig győződjön meg arról, hogy a távirányító segítségével kikapcsolta-e a rendszert, és kihúzta-e a tápkábelt a rendszer aljzatából (vagy az általános szakaszolót „0” OFF állásba állította).

A légszűrők eltávolításakor ne érintse meg az egység fém részeit. Ezek nagyon élesek. Vágások vagy sérülések veszélye.

5.1.1. - A berendezés és a távirányító tisztítása

Száraz ruhával tisztítsa meg a berendezést és a távirányítót. Hideg vízzel megnedvesített ruhával tisztíthatja a berendezést, ha az nagyon szennyezett. Szívás a levegő bemeneti és kimeneti rácsok között.

Ne használjon vegyileg kezelt vagy antisztatikus kendőt a berendezés tisztításához. Ne használjon benzint, hígítót, polírozóUNICO VERTICAL R32

HU - 37 MAGYAR pasztát vagy hasonló oldószereket. Ezek a termékek a műanyag felület repedését vagy deformálódását okozhatják.

5.1.2. - A levegőszűrő tisztítása

A hatékony belső levegőszűrés és a légkondicionáló berendezés megfelelő működése érdekében elengedhetetlen a légszűrő időszakos tisztítása. A légszűrő a berendezés tetején található. a. Kapcsolja ki az egységet. b. Kösse le elektromosan a berendezést.

Emelje ki az elülső (F1), és ha vannak, az oldalsó (F2) szűrőket a házukból (12. ábra).

Mossa el és szárítsa meg teljesen a szűrőt. e. Szerelje vissza az elülső (F1) , és ha vannak, az oldalsó (F2) szűrőket. Az UNICO VERTICAL-NK 35HP EVAN-EVANX egység esetében helyezze a szűrő hátsó szélét a rácsba (12. ábra).HU - 38MAGYAR Miután csatlakoztatta a légkondicionálót az áramforrásra, a szennyezett szűrő jelzés törléséhez nyomja meg egyszerre legalább 5 másodperc hosszan a ve- zérlőpanelen lévő Stand-by és MODE gombokat. Ekkor a szennyezett szűrő jelzés törlődik, és lenullázódik a hozzátartozó szám- láló is.

Ne használja a készüléket szűrő nélkül, vagy ha az megsérült.

Ha nem tervezi hosszabb ideig használja a berendezést, tegye a következőket: a. Állítsa le a légkondicionáló berendezést, és kösse le az áramellátást. b. Vegye ki az elemeket a távirányítóból.

Ne próbálja meg saját maga megjavítani a berendezést.

5.2.1. - Időszakos karbantartás

A légkondicionáló berendezést úgy tervezték, hogy a rutin karbantartási műveletek minimálisra csökkentsék. Valójában az alábbiakban vázolt tisztítási műveletekre korlátozódnak:

• A környezeti levegőszűrő tisztítása vagy mosása 2 hetente, vagy amikor a megfelelő piros jelző LED kigyullad (ezt a felhasználó is megteheti, lásd a használati útmutatót).

• Évente legalább egyszer ellenőrizze és tisztítsa meg a hűtőtekercseket és a kondenzátum-kezelő rendszert.

• A karbantartást szakképzett szerelőknek kell elvégezniük. A telepítést végző személynek össze kell gyűjtenie a csomagoló- anyagot, és nedves ruhával le kell törölnie az összeszerelés során keletkezett por- és szennyeződésnyomokat. Javasolt továbbá elmagyarázni a rendszer működését a végfelhasználónak, meg- mutatni neki, hogyan kell eltávolítani és tisztítani a légszűrőket, majd megismertetni vele a telepítési és üzemeltetési utasításokat.

5.2.2. - Vészhelyzet esetén a kondenzvíz elvezetése

Amennyiben rendellenességek lépnek fel a kondenzvíz-elvezető rendszerben, a légkondicionáló berendezés leáll, és a 20-as riasztási kód jelenik meg a gép elülső felén lévő vezérlő kijelzőjén.UNICO VERTICAL R32

HU - 39 MAGYAR Annak érdekében, hogy a berendezés ideiglenesen tovább működjön a szervizes szakember megérkezéséig, lehetséges a benne lévő víz leeresztése az alábbiakban bemutatott egyszerű műveletekkel. Mielőtt továbblépne, mindig győződjön meg arról, hogy a távirányító segítségével kikapcsolta-e a rendszert, és kihúzta-e a tápkábelt a rendszer aljzatából (vagy az általános szakaszolót „0” OFF állásba állította).

• Húzza meg kissé a csövet (1), hogy kihúzza a gépalap alatt található kábelbilincsből (2).

• Helyezzen el egy nagyméretű tartályt, fordítsa el a csövet (1), és helyezze a tartály tetejére.

• Távolítsa el a kupakot (3), és hagyja, hogy a víz kifolyjon.

• A hiba elhárítása után a szervizközpont ismét lezárja az ürítőcsatornát.HU - 40MAGYAR 5.3. - DIAGNOSZTIKA, RIASZTÁSOK ÉS PROBLÉMÁK

5.3.1. - Problémák diagnosztizálása

Nagyon fontos, hogy a Felhasználó meg tudja különböztetni az esetleges kellemetlenségeket vagy működési rendellenességeket a berendezés normál működése során várható viselkedését. Ezenkívül a leggyakoribb problémákat a Felhasználó maga is könnyen megoldhatja egyszerű műveletekkel (lásd a

bekezdést - Rendellenességek és megoldások). Az összes többi jelentéshez (lásd a következő bekezdést: 5.3.3) mindig fel kell venni a kapcsolatot a technikai segítségnyújtással.

Bármilyen, illetéktelen személy által végzett javítási kísérlet azonnal érvényteleníti a garanciát.

5.3.2. - A funkcionális szempontok nem értelmezhetők hátrányként

Normál működés közben a következők fordulhatnak elő: a. A kompresszor nem indul újra egy bizonyos időszak letelte előtt (körülbelül három perccel az előző leállástól számítva). - A berendezés működési logikájában a kompresszor leállása és az azt követő újraindítás között késleltetést biztosítanak, hogy magát a kompresszort megóvják a túl gyakori aktiválódásoktól. b. A hőszivattyús berendezések fűtési üzeme közben a kompresszor aktiválása után néhány perccel meleg levegő szállítható. - Ha a ventilátor a kompresszorral egyidőben indul, akkor az üzemelés első perceiben túl hideg levegő (ami zavarhatja a bent tartózkodókat) kerülne a helyiségbe, mivel a berendezés még nem érte el a teljes kapacitását. c. Ha áramszünet következik be, 08-as vagy 50-es riasztási kód jelenik meg.

5.3.3. - Konzolriasztások

Ha valamelyik riasztás három percnél tovább fennáll, forduljon egy Olimpia szervizközpontjához. A kijelzőn megjelenő hibakód A hibajelzés leírása

A külsőhőmérséklet-érzékelő hibája A külső hőcserélő hőmérséklet-érzékelőjének hibája Az előremenő hőmérséklet-érzékelő hibájaUNICO VERTICAL R32 HU - 41 MAGYAR A kijelzőn megjelenő hibakód A hibajelzés leírása

A vezérlő védelme a túlmelegedés ellen

Kommunikációs hiba a külső és a belső vezérlő között

A kompresszor indulása rendellenes (fázisvesztés, ellentétes forgásirány)

A kompresszor fordulatszáma csökken

A külső hőcserélő hőmérséklete túl magas (heating módban)

Zero-crossing hiba a belső ventilátor motorján

Külső EEPROM vezérlő hiba

Túl magas előremenő hőmérséklet elleni védelem

Szobahőmérséklet-érzékelő hiba

Belső hőcserélő hőmérséklet-érzékelő hiba

A belső hőcserélő túl alacsony hőmérséklete elleni védelem (cooling módban)

A belső hőcserélő túl magas hőmérséklete elleni védelem (heating módban)

Külső ventilátor motor fordulatszám visszajelzési hiba

Belső ventilátor motor fordulatszám visszajelzési hiba

Belső EEPROM vezérlő hiba

A kompresszor áramerőssége nem megfelelő

A külső hőmérséklet túl magas a heating módú működéshez

A külső hőmérséklet túl alacsony a cooling módú működéshez

Kommunikációs hiba a vezérlő és a hajtás között

Túl magas a feszültség a hajtás vezérlőjének a buszán

Túl alacsony a feszültség a hajtás vezérlőjének a buszán

Kompresszor áramvédelem

Túl magas vagy túl alacsony váltakozó feszültség elleni védelem a külső vezérlőn

A külső vezérlő váltóáramú tápellátásának védelme

Túl magas vagy túl alacsony egyenáramú busz feszültség elleni védelem

A hajtás vezérlője és a display közötti kommunikációs hibaHU - 42 MAGYAR

5.3.4. -Rendellenességek és megoldások

• Üzemzavar Okoz Mit kell tenni? A készülék nem indul el Áramszünet Várja meg, amíg az áramel- látás helyreáll. Az egység le van választva az áramellátásról. Ellenőrizze, hogy a dugó be van-e dugva a fali aljzatba. A biztosíték kiégett, vagy a megszakító kioldott. Cserélje ki a biztosítékot vagy állítsa vissza a megszakítót. Lehetséges, hogy a távirá- nyító elemei lemerültek. Cserélje ki az elemeket. Előfordulhat, hogy az időzítővel beállított idő nem megfelelő. Várjon, vagy törölje az időzí- tő beállítását. A berendezés már nem hűt/melegít megfelelően Rossz hőmérséklet-beál- lítás. Állítsa be megfelelően a hő- mérsékletet. Az eljárást lásd a „A távirányító használata” című fejezetben. A levegőszűrő piszkos. Tisztítsa meg a légszűrőt. Az ajtók vagy ablakok nyitva vannak. Csukja be az ajtókat vagy ablakokat. A beltéri vagy kültéri egysé- gek levegőbemenetei vagy -kimenetei eltömődtek. Először távolítson el minden akadályt, majd indítsa újra a készüléket. A kompresszor 3 perces védelme bekapcsolt. Várjon. A berendezés hűtés vagy fűtés módba van beállítva. Ellenőrizze a beállított mó- dot a távirányító kijelzőjén. A berendezés működik, de a vezérlő (2) folyama- tosan ki van kapcsolva. A kijelző ki van kapcsolva. Kapcsolja vissza a kijelzőt a távirányítóról. A berendezés működik, de a vezérlő gombjai (2) nem működnek. A billentyűzár be lett kap- csolva. Kapcsolja ki a billentyűzárat a vezérlőről. A készülék nem fűt. A készülék kijelzőjén meg- jelenik az 5-ös vagy 31-es riasztási kód. Ellenőrizze, hogy a készü- lék elülső és felső oldala nincs-e letakarva vagy eltömődve. Ha a probléma nem oldódik meg, forduljon a legközelebbi műszaki ügyfélszol- gálathoz. Adjon részletes információkat a berendezés hibájáról és modelljéről.UNICO VERTICAL R32 CS - 1 ČEŠTINA OBSAH 0 - VŠEOBECNÉ INFORMACE p. 3
• 0.1 - SYMBOLY p. 3
• 0.2 - PIKTOGRAMY p. 3
• 0.3 - VŠEOBECNÁ UPOZORNĚNÍ p. 5
