HASZNÁLATI ÚTMUTATÓ Dolceclima Brezza 14 HP WiFi OLIMPIA SPLENDID

KEZELÉSI ÉS KARBANTARTÁSI ÚTMUTATÓ

HU

NÁVOD K POUŽITÍ A ÚDRŽBĚ

CS

Figyelmeztetés: tüzveszély

1.1.- ALKATRÉSZEK LISTÁJA....11

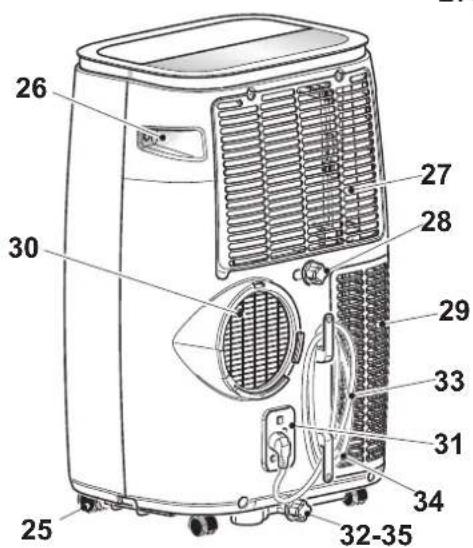

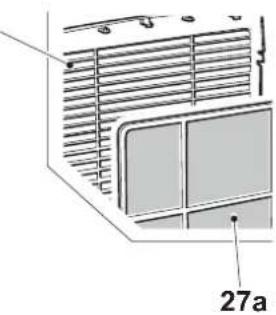

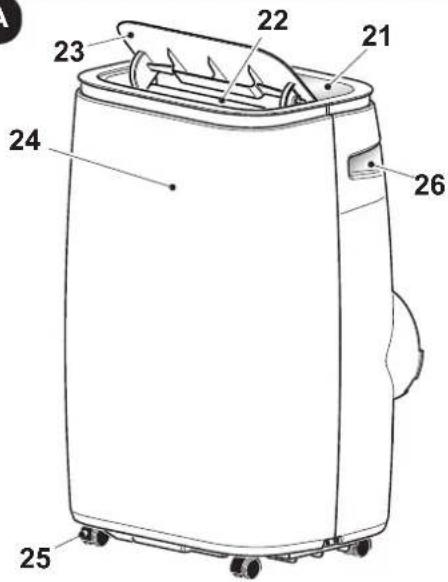

1.2 - A FÖBB ALKATRÉSZEK AZONOSÍTÁSA.... 11

2 - TELEPÍTÉS......12

2.1 - A LÉGKONDICIONÁLÓ SZÁLLÍTÁSA....12
2.2 - FIGYELMEZTETÉSEK....12
2.3 - MOZGATHATÓ TELEPÍTÉS 12
2.4 - ELEKTROMOS CSATLAKOZÁS 13
2.5 - ÜRÍTÉS 13

3 - A BERENDEZÉS HASZNÁLATA 13

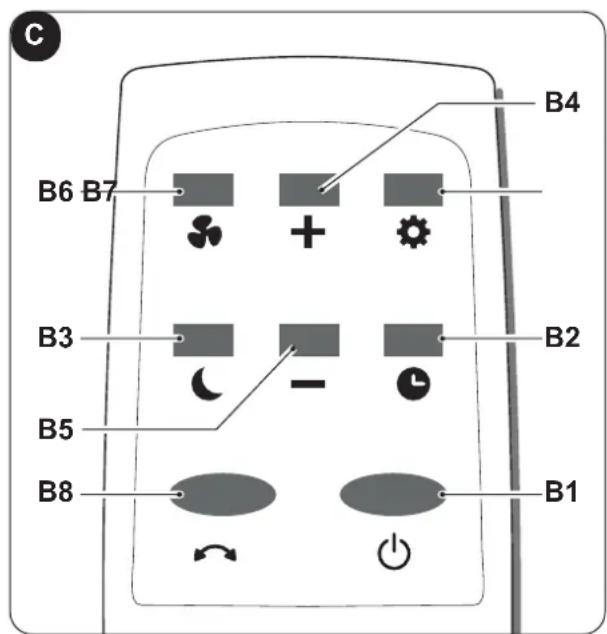

3.1 - A TÁVIRÁNYÍTÓN TALÁLHATÓ GOMBOK....13
3.2 - A KEZELŐFELÜLETEN LÁTHATÓ GOMBOK ÉS JELZÉSEK....14

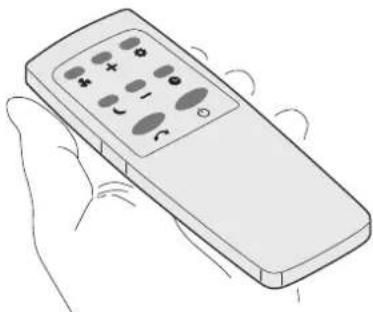

3.3 - A TÁVIRÁNYÍTÓ HASZNÁLATA 14

3.3.a - Az elemek behelyezése 14
3.3.b - Az elemek cseréje 15

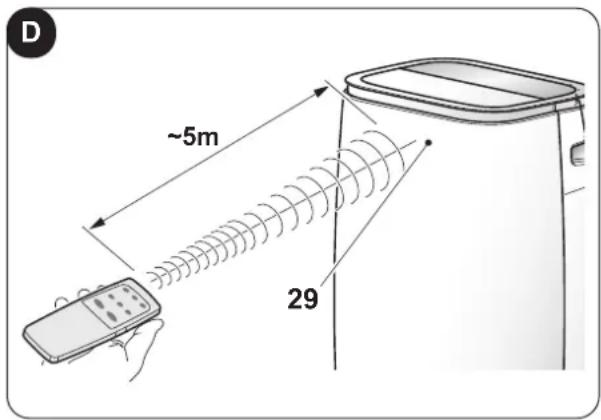

3.3.c - A távirányító helyzete 15

3.4 - A BERENDEZÉS HASZNÁLATA....15

3.4.a - Előkészületek....15
3.4.b - A berendezés be- és kikapcsolása....16

3.5 - HÜTÉS (COOL) MÓD 16

3.6 - PÁRAMENTESÍTÉSI (DRY) MÓD 16
3.7 - VENTILÁTOR (FAN) MÓD 16
3.8 - FÜTÉS (HEAT) MÓD (csak a HP modelleken) 16
3.9 - SLEEP MÓD 17
3.10 - TIMER MÓD....17
3.11 - SWING FUNKCIÓ 17
3.12 - WIFI FUNKCIÓ....17

4 - TISZTÍTÁS ÉS KARBANTARTÁS 17

4.1 - TISZTÍTÁS 18

4.1.a - A berendezés és a távirányító tisztítása....18
4.1.b - Beszívás oldali légszűrő tisztítása....18
4.1.c - Energiatakarékossági tanácsok 18

4.2 - KARBANTARTÁS....18
4.2.a Kondenzvíz leeresztése 19

5 - MÜSZAKI ADATOK....19

6 - ÜZEMZAVAROK ÉS LEHETSÉGES MEGOLDÁSOK....19

0. - FIGYELMEZTETÉSEK

0.1. - ÁLTALÁNOS INFORMÁCIÓK

Először is szeretnénk megköszönni, hogy úgy döntött, hogy az általunk gyártott egyik berendezést vásárolta meg.

0.2.-SZIMBÓLUMOK

A következő fejezetben látható piktogramok lehetővé teszik, hogy gyorsan és egyértelműen hozzáférhetők legyenek azok az információk, amelyek a gép biztonságos körülmények közötti helyes használatához szükségesek.

0.2.1. - Szerkesztői piktogramok

	Azt jelzi, hogy ezt a dokumentumot figyelmesen el kell olvasni a berendezés üzembe helyezése és/vagy használata előtt.
	Jelzi, hogy a jelen dokumentumot minden karbantartási és/vagy tisztítási művelet előtt figyelmesen el kell olvasni.
	Jelzi, hogy a mellékelt kézikönyvek további információkat tartalmazhatnak.
	Jelzi, hogy információk találhatók a felhasználói kézikönyvben vagy a telepítési kézikönyvben.
	Azt jelzi, hogy a szervizszolgálat szakembereinek a berendezést a telepítési kézikönyvben foglaltaknak megfelelően kell kezelnie.
	Azt jelzi, hogy a berendezés gyúlékony hűtőközeggel működik. Ha a hűtőközeg kifolyik és külső gyújtóforrásnak van kitéve, tűzveszély áll fenn.
	Tájékoztatja az érintett személyzetet, hogy az ismertetett művelet, ha nem a biztonsági előírásoknak megfelelően végzik el, áramütés veszélyével jár.
	Tájékoztatja az érintett személyzetet, hogy az ismertetett művelet, ha nem a biztonsági előírásoknak megfelelően végzik el, fizikai sérülés veszélyével jár.
	Ez jelzi az érintett személyzet számára, hogy a leírt művelet, ha nem a biztonsági előírásoknak megfelelően kerül végrehajtásra, magas hőmérsékletű alkatrészekkel való érintkezés esetén égési veszélyt jelent.
	Az ezen szimbólummal bevezetett bekezdések nagyon fontos információkat és előírásokat tartalmaznak, különösen a biztonsággal kapcsolatban. A szabályok be nem tartása az alábbi következményekkel járhat:- veszély a kezelők biztonságára- a szerződéses garancia elvesztése- a gyártó felelősségének kizárása.
	Olyan műveleteket jelöl, amelyek végrehajtása szigorúan tilos.
[5X80]	Figyelmezteti az érintett személyzetet, hogy a túlmelegedés elkerülése érdekében tilos letakarni a berendezést.

0.3. - ÁLTALÁNOS FIGYELMEZTETÉSEK

AZ ALAPVETŐ BIZTONSÁGI INTÉZKEDÉSEKET MINDIG BE KELL TARTANI AZ ELEKTROMOS BERENDEZÉSEK HASZNÁLATAKOR A TÜZ, ÁRAMÜTÉS ÉS SZEMÉLYI SÉRÜLÉS VESZÉLYÉNEK CSÖKKENTÉSE ÉRDEKÉBEN, BELEÉRTVE A KÖVETKEZŐKET:

A kompresszor károsodásának megelőzése érdekében minden indítás 3 perccel késleltetve van az utolsó kikapcsoláshoz képest.

1. A törvény előírása szerint bizalmas dokumentum, az OLIMPIA SPLENDID gyártó kifejezett engedélye nélkül sokszorosítása vagy harmadik félnek történő továbbítása tilos. A gépek frissítésen eshetnek át, és ezért a bemutatottaktól eltérő részletekkel rendelkezhetnek, anélkül, hogy ez befolyásolná a kézikönyv tartalmát.

ielött bármilyen müveletet (telepítés, karbantartás, használat) végezne, figyelmesen olvassa el ezt a kézikönyvet, és pontosan kövesse az egyes fejezetekben leírtakat.

rizze meg gondosan a jelen kézikönyvet az esetleges későbbi használatra.

1. A csomagolás eltávolítása után ellenőrizze a berendezés épségét. A csomagolóanyagok potenciális veszélyforrást jelentenek, ezért a gyermekektől távol tartandók.

2. A GYÁRTÓ NEM VÁLLAL FELELÖSSÉGET A JELÉN KÉZIKÖNYVBEN FOGLALT SZABÁLYQK BE NEM TARTÁSÁBÓL EREDŐ SZEMÉLYI SÉRÜLÉSEKÉRT VAGY ANYAGI KÁROKÉRT.

3. A gyártó fenntartja magának a jogot, hogy modelljeit bármikor módosítsa, a jelen kézikönyvben leírt alapvető jellemzók sérelme nélkül.

4. Az ehhez hasonló légkondicionáló karbantartása veszélyes lehet, mert ezekben a berendezésekben nyomás alatt lévő hűtőközeg és feszültség alatt lévő elektromos alkatrészek találhatók. Ezért a szűrő tisztításán kívül minden karbantartási műveletet kizárólag szervizes szakemberrel szabad elvégeztetni.

5. A jelen kézikönyvben szereplő figyelmeztetéseken kívüli telepítések és az előírt hőmérsékleti határértékeken kívüli használat a garancia érvényének megszűnésével jár.

6. A szűrők szokásos karbantartását, az általános külső tisztítást a felhasználó is elvégezheti, mivel ezek nem járnak bonyolult vagy veszélyes műveletekkel.

7. Az összeszerelés és a karbantartási műveletek során be kell tartani a jelen kézikönyvben és a berendezésre vagy a berendezésbe elhelyezett címkéken feltüntetett óvintézkedéseket, valamint követni kell a telepítés helyén érvényben lévő biztonsági előírásokat, és meg kell tenni a józan ész által javasolt óvintézkedéseket.

8. Az alkatrészek cseréjekor kizárólag csak eredeti OLIMPIA SPLENDID pótalkatrészeket használjon.

1. Ha a berendezést huzamosabb ideig nem használják, vagy senki nem tartózkodik a légkondicionált helyiségben, a balesetek elkerülése érdekében tanácsos a berendezést áramtalanítani.
2. Ne használjon folyékony vagy korrozív tisztítószereket a berendezés tisztításához, ne permetezzen vizet vagy más folyadékot a berendezésre, mert ezek károsíthatják a műanyag alkatrészeket, vagy akár áramütést is okozhatnak.
3. Ne nedvesítse be a beltéri egységet és a távirányítót. Rövidzárlatot vagy tűzet okozhat.
4. Rendellenes működés (például: szokatlan zaj, kellemetlen szag, füst, rendellenes hőmérséklet-emelkedés, elektromos diszperzió stb.) esetén azonnal kapcsolja ki a berendezést, és húzza ki a dugaszt a konnektoról. Az esetleges javításokat kizárólag a gyártó által megbízott szervizközpontokkal végeztesse el, és mindig kérje az eredeti pótalkatrészek használatát. A fenti előírások megszegésével veszélyezteti a berendezés biztonságát.
5. Ne hagyja hosszú ideig működni a légkondicionálót, ha magas a páratartalom, és nyitva vannak az ajtók vagy ablakok. A nedvesség lecsapódhat és megnedvesítheti

HU - 3

vagy károsíthatja a bútorokat.

1. Működés közben ne húzza ki a csatlakozót. Tűz vagy áramütés veszélye.

berendezésre nehéz vagy forró tárgyakat elhelyezni tilos.

1. A berendezés elektromos hálózatra történő csatlakoztatása előtt ellenőrizze, hogy az adattáblán közölt adatok és hálózat adatai megegyeznek-e. A berendezést földelt konnektorba kell csatlakoztatni. Az adattábla (20) a berendezés valamelyik oldalán található (2. ábra).

2. A berendezést telepítse a gyártó utasításai szerint. A helytelen telepítés olyan személyi vagy állatoknak okozott sérüléseket és dologi károkat okozhat, amelyekért a gyártó nem vállal felelősséget.

3. Ha a berendezés csatlakozója nem illik a konnektorba, cseréltesse ki egy szakemberrel, ellenőrizze továbbá azt is, hogy a konnektor vezetékeinek keresztmetszete megfelel-e a berendezés teljesítményfelvételének. Konnektor átalakítók és hosszabbítók használata nem ajánlott, de ha erre mégis szükség van, akkor a használt átalakítóknak és hosszabbítóknak meg kell felelniük az érvényben lévő biztonsági előírásoknak, és az áramhordozó képességük (A) nem lehet kisebb, mint a berendezés maximális áramfelvétele.

4. A berendezés nem alkalmas külső időzítővel vagy különálló távvezérlő rendszerrel történő működtetésre.

5. A berendezés kizárólag álló helyzetben használható.

6. A berendezés levegő beszívó és kifúvó rácsait lefedni tilos.

7. A levegő beszívó és kifújó rácsokba idegen tárgyakat tilos bedugni, mert ez áramütést vagy tüzet okozhat, illetve károsíthatja a berendezést.

8. A berendezés használata nem megengedett, ha:

- a keze vizes vagy nedves;

- mezítláb van.

1. A csatlakozó konnektorból történő kihúzásakor ne húzza a berendezés tápkábelét vagy magát a berendezést.

2. A berendezést ne használja közvetlen napfénynek kitett helyen vagy olyan hőforrások mint kályha, radiátor vagy más fűtőberendezések közelében (3. ábra).

3. Az egységet gázüzemű berendezések közelében használni tilos (3. ábra).

4. A berendezést mindig szintben lévő, sík és stabil felületre kell felállítani.

5. Legalább 80 cm-es szabad helyet kell hagyni a berendezés két oldalán és a hátsó felén, míg a berendezés előtt legalább 80 cm szabad térnek kell maradnia (1. ábra).

6. A berendezést ne tegye a konnektor közvetlen közelébe (4. ábra).

7. Biztosítani kell, hogy a konnektor mindig szabadon megközelíthető legyen, hogy vészhelyzet esetén könnyen ki lehessen húzni a csatlakozót a konnektorból.

8. A csatlakozóhoz nedves kézzel nyúlni tilos.

9. Ne hajlítsa meg túlságosan, ne tekerje meg, ne húzza meg és ne sértse meg semmilyen módon a tápkábelt.

10. A tápkábelt szönyeg, takaró vagy kábelvezetők alatt vezetni tilos. A megbotlás veszélyének elkerülése érdekében a vezetéket mindig egy kevéssé forgalmas helyen kell elhelyezni.

11. Húzza ki a csatlakozót a konnektorból, ha a berendezés hosszabb ideig nincs használatban, vagy senki sem tartózkodik a lakásban.

12. A berendezés használata nem megengedett olyan helyiségekben, ahol a páratartalom nagyon magas (fürdő, konyha stb.).

13. A berendezést a szabadban vagy nedves felületeken használni tilos. Ügyeljen arra, hogy ne ömöljön folyadék a berendezésre. A berendezést csap vagy mosdó közelében használni tilos.

14. A berendezést vízbe vagy egyéb folyadékba meríteni tilos.

15. A berendezés tisztításához használjon nedves rongyot; súrolószereket vagy a felületet károsító anyagokat használni tilos. A szűrők tisztítását a vonatkozó fejezet ismerteti.

16. A túlmelegedést leggyakrabban a berendezésre lerakódott por és szennyeződések okozzák. Távolítsa el rendszeresen ezeket a lerakódásokat a rácsokról egy porszívó segítségével. A művelet megkezdése előtt húzza ki a berendezés csatlakozóját a konnektorból.

17. A berendezés használata nem megengedett olyan helyiségekben, ahol a höingadozás jelentős, mert kondenzvíz képződhet a belsejében.

18. Az elektromágneses zavar elkerülése érdekében a berendezést más elektromos HU - 4

készülékektől (TV, rádió, számítógép, DVD lejátszó stb.) legalább 2 méteres távolságra kell elhelyezni (6. ábra).

1. A berendezés nem használható akkor, ha a helyiségben röviddel a használat előtt rovarirtó szereket porlasztottak, vagy a helyiségben meggyújtott füstölők, vegyszer gözei vagy olajos maradványok vannak.
2. A berendezés csak megfelelően felszerelt szűrökkel használható.

3. Az illetéktelen személyek által végzett szétszerelési, javítási vagy átalakítási műveletek súlyos károkat okozhatnak, és érvénytelenítik a garanciát.

4. Ha a berendezésen üzemzavar vagy hiba lépett fel, a tápvezeték vagy a csatlakozó meg-sérült, a berendezés leesett, vagy más módon sérült, tilos a használata. Kapcsolja ki a be-rendezést, húzza ki csatlakozót a konnektorból, és ellenőriztesse szervizes szakemberrel.

5. Ne szerelje szét, és ne módosítsa a berendezést.

6. A berendezés saját kezű javítása rendkívül veszélyes.
7. Ha a berendezést nem kívánja tovább használni, húzza ki a csatlakozót a konnektorból, és a tápkábel elvágásával tegye a berendezést üzemképtelenné. Tanácsos továbbá a berendezés potenciálisan veszélyes alkatrészeit veszélytelenné tenni, hogy az üzemképtelen berendezés ne jelenthessen veszélyt pl. a gyerekek számára, ha esetlegesen játszanak vele.

8. A jégmentesítéshez és a berendezés tisztításához a gyártó által ajánlottól eltérő eszközöket használni tilos.

9. A berendezés túlmelegedés ellen védő funkcióval is rendelkezik, amely védi a vezérlőt a túlmelegedéstől. Ha bekapcsol ez a védelem, húzza ki a csatlakozót a konnektorból, és várja meg, hogy a berendezés teljesen kihüljön (ez legalább 20-30 perc), majd dugja vissza a csatlakozót a konnektorba, és indítsa újra a berendezést. Ha a berendezést nem lehet újraindítani, húzza ki a csatlakozót a konnektorból, és forduljon a szervizszolgálathoz.

10. A biztosítékok típusával és teljesítményével kapcsolatos adatok: T, 250 V CA, 3,15 A vagy annál nagyobb

0.4. - RENDELTETÉSSZERÜ HASZNÁLAT

• A légkondicionáló berendezés kizárólag a levegő hűtésére, fűtésére* vagy páramentesítésére használható (az Ön választása szerint) azzal az egyetlen céllal, hogy a helyiség hőmérsékletét kényelmessé tegye.
• A berendezés kizárólag lakossági vagy azzal egyenértékű használatra alkalmas.
• A berendezés nem rendeltetésszerű használatáért és az ezek következtében fellépő személyeknek vagy állatoknak okozott sérülésekért és dologi károkért az OLIMPIA SPLENDID semmilyen felelősséget nem vállal.

• A légkondicionáló berendezéseket nem szabad gyúlékony gázokat, robbanásveszélyes gázokat tartalmazó környezetben, nagyon párás környezetben (mosodák, üvegházak stb.) felszerelni, vagy olyan helyiségben, ahol más, erős hőforrást termelő gépek találhatók, vagy sós víz vagy kénes víz forrása található.
• NE használjon gázt, benzint vagy más gyúlékony folyadékot a légkondicionáló berendezés közelében.
• Csak a mellékelt tartozékok használhatók (lásd az 1.1. fejezetet). A nem szabványos alkatrészek használata szivárgást, áramütést, tűzveszélyt, sérüléseket és dologi károkat okozhat.

Ezt a terméket csak az ebben a kézikönyvben megadott előírásoknak megfelelően szabad használni. A meghatározottaktól eltérő használat súlyos sérülést okozhat. A GYÁRTÓ NEM VÁLLAL FELELŐSSÉGET A JELEN KÉZIKÖNYVBEN FOGLALT SZABÁLYOK BE NEM TARTÁSÁBÓL EREDŐ SZEMÉLYI VAGY ANYAGI KÁROKÉRT.

0.6. - AZ R290 HÜTÖKÖZEGGEL KAPCSOLATOS FIGYELMEZTETÉSEK

1. A BERENDEZÉS (TÜZVESZÉLYESSÉGI SZEMPONTBÓL A3-AS BESOROLÁSÚ) R290 HÜTÖKÖZEGGEL MÜKÖDIK
2. A BERENDEZÉST EGY OLYAN JÓL SZELLŐZŐ HELYISÉGBEN KELL TÁROLNI, AMELYNEK MÉRETE MEGFELEL A BERENDEZÉS HASZNÁLATÁHOZ ELŐÍRTAKNAK.
3. A BERENDEZÉS KIZÁRÓLAG OLYAN HELYISÉGBEN TELEPÍTHETŐ, HASZNÁLHATÓ ÉS TÁROLHATÓ, AHOL A PADLÓ FELÜLETE MEGHALADJA A TÁBLÁZATBAN MEGADOTT MÉRETEKET.

Az R290 hűtőközeg mennyisége kg-ban (lásd a berendezésen elhelyezett adattáblát)	0,120	0,130	0,140	0,150	0,160	0,170	0,180	0,190	0,200	0,210	0,220
A használathoz és tároláshoz szükséges minimális helyiségméret ( m^2 )	6 7 7	8 8 9 9	10 10		11	11

1. A BERENDEZÉSBEN LÉVŐ R290 HÜTÖKÖZEG MENNYISÉGÉT A BERENDEZÉSRE ELHELYEZETT CÍMKE MUTATJA.
2. A BERENDEZÉST OLYAN HELYISÉGBEN SZABAD CSAK TÁROLNI, AHOL NINCSENEK FOLYAMATOS ÜZEMÜ GYÚJTÓFORRÁSOK (PL.: NYÍLT LÁNG, GÁZÜZEMÜ BERENDEZÉSEK VAGY VILLAMOS FÜTÖBERENDEZÉSEK).
3. Kilyukasztani vagy nyílt lángnak kitenni tilos.
4. Ne felejtse el, hogy a hütőközeg szagtalan is lehet.
5. Az R290 hűtőközeg megfelel az uniós környezetvédelmi előírásoknak. A hűtőközeg kört annak bármely pontján tilos kilyukasztani.
6. Ne használjon semmilyen más eszközt a leolvasztási folyamat felgyorsítására vagy a tisztításhoz, mint amit a gyártó javasol.
7. Aberendezés jégmentesítéséhez vagy tisztításához a gyártó által ajánlottól eltérő eszközök használata tilos.
8. Ha a berendezés telepítése, használata vagy tárolása olyan térben történik, amelyben nem biztosított a szellőzés, olyan helyiséget kell választani, amely úgy lett tervezve, hogy biztosítsa, a villamos fűtőberendezések, kályhák vagy más gyújtóforrások által okozott szivárgásból származó hűtőközeg ne rekedhessen meg.
9. Kövesse a gázokra vonatkozó nemzeti szabályozásokat.
10. Hagyja a szellőző nyílásokat szabadon.
11. A berendezés tárolásakor biztosítani kell a berendezés mechanikai sérülésekkel szembeni védelmét.
12. Bárkinek, aki a hűtőkörökön vagy azok belsejében beavatkozásokat végez, rendelkeznie kell egy olyan, a szakmai követelményrendszer által elismert tanúsítvánnyal, amely igazolja, hogy alkalmas a hűtőközegek biztonságos kezelésére.

1. A berendezés kizárólag a gyártó utasításai szerint tartható karban. Az olyan karbantartási vagy javítási munkálatokat, amelyek egy másik szakember segítségét is szükségessé teszik, kizárólag egy a gyúlékony hűtőközegek használatában jártas személy felügyelete alatt szabad elvégezni.

2. A GYÜLÉKONY HÜTÖKÖZEGET TARTALMAZÓ BERENDEZÉS SZÁLLÍTÁSA Lásd a szállításra vonatkozó előírásokat.

3. A BERENDEZÉSRE ELHELYEZETT SZIMBÓLUMOK Lásd a helyi előírásokat.
4. A GYULÉKONY HÜTÖKÖZEGET TARTALMAZÓ BERENDEZÉS ÁRTALMATLANÍTÁSA Lásd a vonatkozó nemzeti előírásokat.
5. A BERENDEZÉS/ESZKÖZÖK TÁROLÁSA A berendezést a gyártó utasításai szerint kell tárolni.
6. A BECSOMAGOLT (NEM ÉRTÉKESÍTETT) BERENDEZÉS TÁROLÁSA A csomagolásnak biztosítania kell, hogy a benne található berendezés mechanikai sérülése esetén se léphessen fel hűtőközeg-szivárgás. Az együttesen tárolható berendezés alkatrészek mennyiségét a helyi előírások szabályozzák.

22. A KARBANTARTÁSSAL KAPCSOLATOS TUDNIVALÓK

a) A terület ellenőrzése

A gyúlékony hűtőközeget tartalmazó rendszereken végzett beavatkozások megkezdése előtt kötelező biztonsági ellenőrzéseket végezni, és ezek keretében meggyőződni arról, hogy a tűzveszély minimális. Tegye meg a következő óvintézkedéseket a hűtőközeget tartalmazó rendszeren még a használatot megelőzően végzett beavatkozások előtt.

b) Munkavégzés

A munkavégzés során biztosítani kell a megfelelő ellenőrzést, annak érdekében, hogy a gyúlékony gáz vagy göz jelenléte okozta kockázatok a lehető legkisebbek legyenek.

c) A teljes munkaterület

A karbantartással megbízott személyzetnek, és a munkaterületen tartózkodó további dolgozóknak is ismerniük kell az elvégzett beavatkozások típusát. A szűk helyen történő munkavégzés kerülendő. A munkaterület környékét el kell keríteni. A gyúlékony anyagok ellenőrzésével gondoskodni kell a terület biztonságáról.

d) A hütőközeg jelenlétének ellenőrzése

A területet a megfelelő hűtőközeg szivárgáskereső műszerrel mind a munkavégzés megkezdése előtt mind a munkálatok közben ellenőrizni kell, annak érdekében, hogy a kezelő tájékoztatást kapjon az esetlegesen tűzveszélyes légkör kialakulásáról. Ellenőrizni kell, hogy a szivárgáskereső műszer alkalmas-e a gyúlékony hűtőközegekkel történő használatra, vagyis szikramentes, megfelelően le van zárva, vagy kivitelezéséből adódóan biztonságos.

e) Tüzoltó készülékek jelenléte

Ha a légkondicionáló berendezésen vagy a hozzátartozó valamely alkatrészen magas hömérsékleten végzett munkálatokra van szükség, gondoskodni kell a megfelelő tűzoltó eszközök jelenlétéről. A feltöltési terület közelében száraz porral vagy szén-dioxiddal oltó készüléket kell tartani.

f) Gyújtóforrások hiánya

Az a dolgozó, aki a hűtőrendszeren olyan munkálatokat végez, amelyek gyúlékony hűtőközeget tartalmazó vagy korábban ilyen közeggel töltött csővezetékeket érintenek, nem használhat gyújtóforrásokat oly módon, hogy az tűz- vagy robbanásveszélyes helyzeteket idézhessen elő. Minden lehetséges gyújtóforrást, így a dohányzást is, kellően távol kell tartani a telepítés, javítás, lefejtés és ártalmatlanítás helyétől, mert a területen végzett műveletek során gyúlékony hűtőközeg kerülhet a környező térbe. A munkavégzés megkezdése előtt át kell vizsgálni a berendezés környékét gyúlékony anyagokat és tűzveszélyes helyzeteket keresve. Helyezzen el a dohányzást tiltó jelzéseket.

g) Jól szellőző terület

A rendszer elindítása vagy a magas hömérsékleten végzett munkálatok megkezdése előtt gondoskodni kell arról, hogy a telepítés a szabadban legyen, illetve a területen biztosított legyen a megfelelő szellőzés. A megfelelő mértékű szellőzést a munkavégzés teljes idejére biztosítani kell. A szellőzés akkor megfelelő, ha biztonságosan eloszlatja az esetlegesen a levegőbe kerülő hűtőközeget, és lehetőleg a szabadba vezeti azt.

h) A hütöberendezésen végzett ellenőrzések

Ha valamelyik elektromos alkatrészt ki kell cserélni, mindig olyan alkatrészt kell választani, amely megfelel a felhasználási célnak és a megadott műszaki követelményeknek. A karbantartásra és a műszaki segítségnyújtásra vonatkozó gyártói irányelveket mindenkor be kell tartani. Ha kétsége merül fel, vegye fel a kapcsolatot a gyártó szerviztechnikusával. A gyúlékony hűtőközegeket használó berendezéseken a következő ellenőrzéseket kell elvégezni: ellenőrizni kell, hogy a terhelés mértéke összeegyeztethető-e annak a helyiségnek a méreteivel, ahová a hűtőközeget tartalmazó alkatrészek el lettek helyezve; meg kell vizsgálni továbbá, hogy a szellőzőrendszer és a szellőző nyílások megfelelően működnek-e,

és nincsenek-e lefedve; hütőközeg-kör használata esetén pedig azt is ellenőrizni kell, hogy van-e hütőközeg a másodlagos körben; és, hogy a gépen elhelyezett jelölés továbbra is látható és olvasható-e. Az olvashatatlanná vált jelzéseket és jelöléseket ki kell cserélni. Meg kell vizsgálni azt is, hogy a csővezetékek és a hütő rendszer alkatrészei olyan helyzetbe lettek-e felszerelve, ahol nem áll fenn annak a lehetősége, hogy olyan anyaggal kerülnek kapcsolatba, amely elkorrodálja a hütőközeget tartalmazó alkatrészeket. Ez alól azok az esetek képeznek kivételt, amelyekben az alkatrészek anyaguknál fogva ellenállóak a korrózióval szemben, vagy megfelelően védve vannak a korrózió ellen.

i) Az elektromos berendezéseken végzett ellenőrzések

Az elektromos berendezések javításának és karbantartásának a kezdeti biztonsági ellenőrzéseket és az alkatrészek átvizsgálását is magukban kell foglalnia. Ha a biztonságot veszélyeztető hiba lép fel, tilos a rendszert feszültség alá helyezni egészen addig, amíg a hibát el nem háritották. Müszakilag megfelelő ideiglenes megoldások alkalmazása megengedett abban az esetben, ha a hiba nem javítható ki azonnal, de a berendezést továbbra is üzemben kell tartani. Ezt továbbá jelezni kell a berendezés tulajdonosának is, hogy minden fél számára ismert legyen. A kezdeti biztonsági ellenőrzések a következőkből állnak: annak ellenőrzése, hogy a kondenzátor nincs-e feltöltődve. Ezt az ellenőrzést a szikraképződés szempontjából biztonságos feltételek mellett kell elvégezni. Ellenőrizni kell továbbá azt is, hogy az elektromos alkatrészek és a feszültség alatt lévő vezetékek nincsenek-e kitett helyzetben a rendszer feltöltése, visszaállítása vagy átmosása közben, valamint ellenőrizni kell a földelés folytonosságát is.

1. A LEZÁRT ALKATRÉSZEK JAVÍTÁSA

a) A lezárt alkatrészek javításának idejére (még a lezárt alkatrészek fedelének stb. eltávolítása előtt) minden áramforrást ki kell kötni abból a berendezésből, amelyen a munkálatokra sor kerül. Ha feltétlenül szükség van arra, hogy a berendezés áramellátása a munkálatok idejére is csatlakoztatva legyen, akkor a legveszélyesebb pontra egy folyamatosan üzemelő szivárgáskereső műszert kell elhelyezni, amely figyelmezteti a kezelőt az esetlegesen kialakuló veszélyhelyzetekre.
b) Ügyeljen fokozottan a következők betartására, annak érdekében, hogy az elektromos alkatrészeken végzett munkálatok közben a burkolatok ne sérüljenek olyan módon, amely megváltoztatja a biztonsági szintet.

Ilyenek pl. a kábelek sérülései, a túl nagy számú csatlakozás, az eredetitől eltérő jellemzőkkel rendelkező csatlakozók, sérült tömítések, hibásan beszerelt tömszelencék stb. Ellenőrizze, hogy a berendezés biztonságosan lett-e beszerelve. Ellenőrizze, hogy a tömítések vagy tömítő elemek állapota biztosítja-e, hogy a tűzveszélyes légkör ne kerülhessen a burkolatokon belülre. Kizárólag a gyártó előírásainak megfelelő pótalkatrészek használhatók.

A szilikontartalmú tömítőanyagok használata csökkentheti bizonyos szivárgáskereső berendezések hatékonyságát. A kivitelüknél fogva biztonságos alkatrészeket nem kell a munkálatok megkezdése előtt leválasztani az áramforrásról.

1. A KIVITELÜKNÉL FOGVA BIZTONSÁGOS ALKATRÉSZEK JAVÍTÁSA

Ne tegye ki a rendszert semmilyen induktív terhelésnek vagy állandó kapacitív terhelésnek anélkül, hogy ne ellenőrizné, hogy a feszültség és az áramerősség mértéke nem haladja-e meg a használt berendezésre megengedett értékeket. A kivitelüknél fogva biztonságos alkatrészek az egyetlenek, amelyek a munkavégzés idejére akkor is feszültség alatt maradhatnak, ha tűzveszélyes légkör van jelen. A vizsgáló rendszer áramerősségének meg kell felelnie a megadott értékeknek. Az alkatrészek cseréjéhez csak a gyártó által megadott pótalkatrészek használhatók. A megadottól eltérő alkatrészek használatakor egy esetleges szivárgás hatására a hűtőközeg meggyulladhat.

25. KÁBELEK

Ellenőrizze, hogy a kábelek nem kopottak-e, és nincsenek-e kitéve korróziónak, túlzott mértékű nyomásnak, rezgéseknek, éles széleknek vagy bármilyen más kedvezötlen környezeti feltételnek. Az ellenőrzés közben vegye figyelembe az előregedést vagy a kompresszor, ventilátor vagy más hasonló egységek által keltett folyamatos rezgések hatását is.

26. A TÜZVESZÉLYES HÜTÖKÖZEGEK ÉSZLELÉSE

A hűtőközeg esetleges szivárgásainak kereséséhez potenciális gyújtóforrásokat használni tilos. Gázforrasztót (vagy más nyílt lánggal működő keresőrendszert) használni tilos.

27. SZIVÁRGÁSKÉRÉSÉSI MÓDSZÉREK

A tüzveszélyes hütőközeggel üzemelő berendezések esetében az elfogadott szivárgáskeresési módszerek a következők: Használjon kifejezetten gyúlékony hütőközegekhez tervezett mérőműszereket, bár előfordulhat, hogy ezek érzékenysége nem megfelelő, vagy, hogy szükség van ezek újrakalibrálására. (A szivárgáskereső műszert olyan térben kell kalibrálni, ahol nincs jelen hütőközeg.) Győződjön meg arról, hogy a szivárgáskereső nem potenciális gyújtóforrás, és megfelelő a használt hütőközeghez. A szivárgáskereső műszeren be kell állítani a hütőközeg gyulladási koncentrációjának alsó határértékét (LFL), és a műszert használt hütőközegnek és a kívánt gázkoncentrácionak (maximum 25%) megfelelően kell kalibrálni. A szivárgáskereső folyadékok a hütőközegek többségével használhatók, de a klórtartalmú tisztítószerek kerülendők, mert reakcióba léphetnek a hütőközeggel, és korrodálhatják a rézvezetékeket. Ha felmerül a szivárgás gyanúja, minden nyílt lángot el kell oltani vagy el kell távolítani. Ha olyan szivárgás lett bemérve, amelynek megszüntetése csak hegesztéssel lehetséges, a teljes hütőközegmennyiséget le kell engedni a rendszerből, vagy (elzáró szelepek segítségével) el kell szigetelni a rendszer egy a szivárgástól távol eső részére. A hegesztés előtt és közben a rendszert oxigénmentes nitrogénnel (OFN) kell feltölteni.

28. ELTÁVOLÍTÁS ÉS KIÜRÍTÉS

A hütőrendszeren végzett javításokhoz vagy bármilyen egyéb beavatkozásokhoz kövesse az ilyen rendszerek esetében bevett eljárásokat. Mindezek mellett fontos, hogy – mivel gyúlékony hütőközegekről van szó – a lehető legmegbízhatóbb eljárásokat kövesse. Vegye figyelembe az alábbiakat:

• Fejtse le a hütöközeget;
- Öblítse át a rendszert inert gázzal;
- Úrítse ki a rendszert;
- Öblítse át ismét inert gázzal;
• Nyissa ki a rendszert vágással vagy hegesztéssel.

A hütőközeg-töltetet a megfelelő tartályokba gyűjtse össze. A biztonság érdekében tisztítsa ki a rendszert oxigénmentes nitrogénnel (OFN). Lehet, hogy ezt a műveletet többször meg kell ismételni. Ne használjon sürített levegőt vagy oxigént ehhez a művelethez.

A tisztítás menete a következő: töltse fel a vákuum alatt lévő rendszert oxigénmentes nitrogénnel (OFN), és folytassa a feltöltést egészen addig, amíg a nyomás el nem éri az üzemi értéket. Ekkor engedje le a rendszerből az oxigénmentes nitrogént (OFN), és helyezze a rendszert ismét vákuum alá. Ismételje addig a műveletsort, amíg a teljes hűtőközeg-töltet nem távozik a rendszerből. Az utolsó oxigénmentes nitrogén (OFN) használatakor a rendszert légköri nyomásra kell vinni ahhoz, hogy használni lehessen. Ez a művelet alapvető fontosságú akkor, ha hegeszteni kell a csöveken.

Ellenőrizze, hogy a vákuumszivattyú kifúvó csonkja gyújtóforrásoktól távol legyen, és biztosított legyen a megfelelő szellőzés.

29. TÖLTÉSI MÜVELETEK

A hagyományos töltési lépések betartása mellett a következő feltételeknek is teljesülniük kell. Biztosítsa, hogy a berendezés feltöltése során ne keveredhessenek eltérő hűtőközegek, és a hűtőközegek ne szennyeződjenek. A lehető legrövidebb csöveket kell használni annak érdekében, hogy a bennük lévő hűtőközeg mennyisége a feltétlenül szükséges minimumra csökkenjen.

A tartályokat álló helyzetben kell tartani. A hütőközeggel történő feltöltés megkezdése előtt ellenőrizni kell, hogy a hütőrendszer földelése csatlakoztatva van-e.

A feltöltés után a rendszert címkével kell ellátni (ha korábban még nem történt meg).

Ügyelni kell arra, hogy ne töltse túl a hűtőrendszert. A rendszer feltöltésének megkezdése előtt ellenőrizze az oxigénmentes nitrogén (OFN) nyomását. A feltöltést követően még az üzembe helyezés előtt végezzen szivárgásvizsgálatot a rendszeren. Mielőtt a telepítés helyét elhagyná, a szivárgásvizsgálatot meg kell ismételni.

30. ÜZEMEN KÍVÜL HELYEZÉS

A műveletsor megkezdése előtt fontos, hogy a technikus megismerje a berendezés és az alkatrészeinek működését. Helyes gyakorlat a teljes hűtőközeg-mennyiség biztonságos lefejtésére. A művelet megkezdése előtt vegyen mintát az olajból és a hűtőközegből, ha a lefejtett hűtőközeg újból használata előtt szükség van az elemezésére. Fontos, hogy rendelkezésre álljon az áramforrás, még a lépéssor megkezdése előtt.

a) Ismerkedjen meg a berendezéssel és a működésével.
b) Szüntesse meg a rendszer áramellátását.
c) A müveletek megkezdése előtt ellenőrizze a következőket:

• Ha a tartályok mozgatásához szükség van mechanikus mozgató berendezésekre, akkor ezek rendelkezésre állnak-e;
• Minden egyéni védőeszköz a rendelkezésre áll, és megfelelően van használva;
• A lefejtési folyamatot mindenkor egy hozzáértő személy felügyeli;
• A lefejtéshez használt eszközök és tartályok szabványosak-e.

d) Úrítse ki a hűtőrendszert, ha lehetséges.
e) Ha a vákuum nem biztosítható, használjon egy gyűjtőcsövet, amellyel a hűtőközeg a rendszer több pontjáról is lefejthető.
f) Még a hütőközeg lefejtése előtt ellenőrizze, hogy a tartály fel lett-e helyezve a mérlegre.
g) Indítsa el a hűtőközeg lefejtőt, és kövesse a gyártói utasításokat.
h) Ne töltse túl a tartályokat. (A feltöltési szint nem haladhatja meg a folyadékkal történő feltöltési szint 80 %-át).
i) A tartály maximális üzemi nyomását még ideiglenesen is tilos átlépni.
j) A tartályok helyes feltöltését és a műveletsor befejezését követően biztosítsa, hogy a tartályok és a használt eszközök a lehető legrövidebb időn belül el legyenek távolítva a telepítés helyéről, és az összes elzáró csap zárva legyen.
k) A lefejtett hütőközeget nem szabad másik hütörendszerbe tölteni, hacsak nem lett elötte megtisztítva és ellenőrizve.

31. CÍMKÉZÉS

Aberendezést címkékkel kell ellátni, amelyek jelzik, hogy a berendezés üzemen kívül lett helyezve, és nem tartalmaz hűtőközeget. A címkéket dátummal és aláírással kell ellátni. Ellenőrizze, hogy a berendezésen megtalálhatók-e azok a címkék, amelyek jelzik, hogy a belsejében tűzveszélyes hűtőgáz van.

32. LEFEJTÉS

Ha szükség van a hűtőközeg lefejtésére a rendszerből karbantartás vagy üzemen kívül helyezés céljából, tanácsos ezt mindig biztonságos feltételek között megtenni. A hűtőközeg tartályokba történő átfejtésekor ellenőrizze, hogy kizárólag a hűtőközeg tárolására alkalmas tartályokat használ-e. Ellenőrizze, hogy van-e elég tartály a teljes hűtőközeg-töltet tárolásához.

A használandó tartályok kifejezetten a használt hűtőközeg összegyűjtésére lettek tervezve, és ennek megfelelően lettek felcímkézve (vagyis kifejezetten a lefejtett hűtőközeghez valók). A tartályokon tökéletesen működő lefúvató szelepnek és elzáró szelepnek is lennie kell. Az üres tartályokban vákuumot kell létrehozni, és lehetőség szerint a tartályokat a lefejtés előtt még le is kell hűteni. A lefejtéshez kizárólag a gyúlékony hűtőközegek lefejtésére tervezett és kifogástalanul működő eszközök használhatók, és ezek használati utasítását a munkálatok idejére elérhető közelségben kell tartani. Szükség van továbbá tökéletesen működő kalibrált mérlegekre is.

A csöveket hermetikusan záró leválasztó csatlakozókkal kell ellátni, és ezeknek kifogástalan állapotban kell lenniük. Ellenőrizze a használat előtt, hogy a hűtőközeg lefejtő üzemképes állapotban van-e, megfelelően karban volt-e tartva, és a csatlakozó elektromos berendezések zárt házban vannak-e, így a használatuk egy esetleges szivárgás esetén is biztonságos marad-e. Ha kétsége merül fel, forduljon a gyártóhoz. Az erre a célra szolgáló tartályba lefejtett hűtőközeget át kell adni a forgalmazójának, és mellékelni kell hozzá a hulladékszállítási nyilatkozatot. A lefejtő berendezésekben illetve a tartályokban különböző hűtőközegeket keverni tilos. Ha a kompresszorokat ki kell szerelni, vagy le kell fejteni belölük az olajat, győződjön meg arról, hogy a kompresszorok elfogadható szintre ki lettek-e ürítve, hogy ne maradjon gyúlékony hűtőközeg a kenőanyagban. Ezt a műveletet még azelőtt el kell végezni, hogy a kompresszort átadná a forgalmazójának. A folyamat felgyorsításához csak elektromos fütőrendszerek használhatók a kompresszortesten. Az olaj lefejtésekor mindig ügyeljen a biztonságra.

1. - A BERENDEZÉS BEMUTATÁSA

1.1.- ALKATRÉSZEK LISTÁJA (5. ábra)

A berendezés önálló kartondobozba van elhelyezve. A csomagolás szállítása történhet kézzel (ilyenkor két személyre van szükség) vagy targoncával.

Tárolja a csomagokat külön, az egy csomagokat egymásra rakni tilos.

1. Levegő kifúvó flexibilis cső

2. Berendezés oldali flexibilis cső végcsatlakozó

3. Távirányító

4. Illesztő elem tolóablakkal / redönnyel történő használathoz

5. Végcsatlakozó tolóablak illesztő elemhez / ablakhoz

6. Kézikönyv
7. Kondenzvíz elvezető cső

1.2. - A FÖBB ALKATRÉSZEK AZONOSÍTÁSA (A. ábra)

1. Vezérlőpanel
2. Levegő kifúvó rács
3. Légterelő lemez
4. Infra távirányító vevő
5. Kerekek
6. Fogantyú

7. Légszűrő rács
   27a. Légszűrő

8. Kondenzvíz leengedő sapka (páramentesítőként történő használathoz)

9. Levegő bemenet rács

10. Levegő kifúvó rács

11. Csatlakozó tartó nyílás

12. Sapka a kondenzvíz eltávolításához (szállításhoz, karban-tartáshoz vagy a túlzott meny-nyiségű víz leeresztéséhez)

13. Kábeltartó

14. Tápkábel

15. Kondenzvíz leengedő sapka (csak a hőszivattyús modellhez)

A

21 22 23 24 25 26

26 30 27 28 29 33 31 34 25 32-35

• Aszállítás és mozgatás közben a berendezést álló helyzetben kell tartani.

• Ha a szállításhoz a berendezés fektetett helyzetbe lett állítva, az újraindítás előtt legalább egy órát kell várni.
• A berendezés mozgatása vagy szállítása előtt engedje le az összes kondenzvizet a berendezésből a 4.2.a bekezdésben bemutatott módon.

FIGYELMEZTETÉS

A1legkondicionáló szállítása kényes padlón (pl. parkettán):

• Engedje le a berendezésből az összes kondenzvizet.
• A légkondicionáló mozgatása közben legyen nagyon körültekintő, mert a kerekek nyomot hagyhatnak a padlón. Bár a kerekek anyaga merev, és a kerek bolygósíthatók, a használat során károsodhatnak vagy összepiszkolódhatnak.

Tanácsos ellenőrizni, hogy tiszták-e és szabadon mozognak-e.

2.2. - FIGYELMEZTETÉSEK

A következőkben foglalt utasítások figyelmen kívül hagyásával károkat okozhat a berendezésben.

a. Telepítse a légkondicionálót sík, stabil, padlóburkolattal ellátott felületre.
b. A légkondicionáló csak földelt csatlakozókba csatlakoztatható.
c. Ellenőrizze, hogy a függönyök vagy egyéb tárgyak nem fedik-e le a szűrőket (7. ábra).
d. Biztosítsa, hogy meglégyen az előírt minimum 80 cm-es távolság a légkondicionáló és a szomszédos tárgyak között (1. ábra).
e. A berendezést mindig úgy kell üzembe helyezni, hogy a berendezésbe beáramló és az onnan kiáramló levegő ne ütközzön akadályba.
f. A légköndicionáló nem használható mosókonyhákban.
g. A légkondicionáló csak száraz helyiségekben telepíthető.
h. A légkondicionáló nem helyezhető üzembe veszélyes anyagok, gözök vagy folyadékok jelenlétében.
i. Tisztítsa meg a légszűrőket hetente legalább egyszer.

A légkondicionáló telepítéséhez válasszon megfelelő környezetet.

A berendezést értő napfény mértékét érdemes redönnyel, függönnyel vagy reluxával csökkenteni, és az ajtókat és ablakokat csukva tartani.

a. Helyezze a légkondicionálót egy ablak vagy erkélyajtó elé.
b. Helyezze a berendezés oldali végelemet (2) a flexibilis csőre (1) a 8. ábrán látható módon.
c. Illessze a másik végelemet (5) a flexibilis cső (1) másik végére (8. ábra).
d. Csatlakoztassa a berendezés felöli végelemet (2) a levegő kimeneti csonkra (26) a 9. ábra szerint.
e. Helyezze el a végelemet (5) úgy, hogy a levegő a szabadba távozzon (10. ábra).

f. Ha a helyiségben (függőleges vagy vízszintes) tolóablak vagy redőny van, a „TOLÓABLAK ILLESZTŐ KÉSZLET” (4) segítségével a telepítés hatékonysága növelehtő.

A TOLÓABLAK ILLESZTŐ KÉSZLET telepítésének menetét a 11a és 11b ábra mutatja be.

A csövet csak annyira tekerje le, amennyire erre szükség van, hogy a légterelőt a nyilászáró elemei rögzítsék.

HU - 12

2.4. - ELEKTROMOS CSATLAKOZÁS

A berendezés csatlakozóval ellátott tápkábellel van felszerelve.

A légkondicionáló berendezés csatlakoztatása előtt győződjön meg a következőkról:

• A tápfeszültség és frekvencia értékek megfelelnek a berendezés adattábláján szereplő adatoknak.
• A tápvezeték megfelelően van földelve, és a légkondicionáló maximális áramfelvételének megfelelően van méretezve.
• A berendezést ellátó elektromos hálózatra megfelelő kétsarkú megszakítót kell beszerelni a vonatkozó nemzeti telepítési szabályoknak megfelelően.
• A berendezés áramellátása kizárólag a mellékelt csatlakozóval kompatibilis aljzaton keresztül történik.

pkábel bármilyen cseréjét kizárólag az Olimpia Splendid szervizszolgálata vagy aző szakembereikhez hasonló képzettségű személyzet végezheti.

2.5. - ÜRÍTÉS

A berendezés használati feltételeitől függően szükség lehet a kondenzvíz elvezető cső csatlakoztatására. Páramentesítőként vagy hőszivattyúként történő használathoz (ezek a módok csak az erre előkészített modelleken elérhetőek) tegye a következőket (12. - 13a - 13b ábra):

a. Csavarja le a 28-as, vagy hőszivattyúk esetében a 35-ös számmal jelölt kupakot.
b. Húzza ki gumidugót (32).
c. Illessze a csövet (7) a csatlakozóra.

Ellenőrizze, hogy az elvezető cső (7) vége egy lefolyóba vagy egy edénybe csatlakozik-e.

Ellenőrizze, hogy a cső (7) nincs-e eltömódve.

3. - A BERENDEZÉS HASZNÁLATA

A légkondicionáló üzemmódjai mind a távirányítóval mind a vezérlőpanelről kiválaszthatók.

A berendezésre szerelt hangjelző sípolással jelzi a kiválasztott funkció vételét.

3.1. - A TÁVIRÁNYÍTÓN TALÁLHATÓ GOMBOK (C ábra)

• B1: BE/KI kapcsoló;
• B2: „Timer” gomb;
• B3: „Sleep” gomb;
• B4: Hömérséklet / késleltetés növelése gomb;
• B5: Hőmérséklet/késleltetés csökkentése gomb;
• B6: „Ventilátor” gomb;
• B7: „Mód” gomb
hűtés =>
=> páramentesítés =>
=> csak ventilátor =>
=> fütés (csak a höszivattyús
modelleken elérhető funkció ) =>
=> hütés =>...

• B8: „Swing” gomb

C B4 B6 B7 ♣ + ⌘ B3 B2 B5 B1 B8

HU - 13

3.2. - A KEZELŐFELÜLETEN LÁTHATÓ GOMBOK ÉS JELZÉSEK (B ábra)

B S7 S9 S5 S3 S4 S2 S3a D1S10 S8 S6 88 SW5 SW4 SW6SW2 SW3 SW1

• SW1: Üzem / Készenléti mód;
• SW2: Az üzemmód kiválasztása

hütés => páramentesítés =>

=> csak ventilátor =>

=> fütés (csak a höszivattyús modelleken elérhető funkció ) =>
=> hütés =>...

• SW3: Hömérséklet / késleltetés növelése;
• SW4: Hömérséklet / késleltetés csökkentése;
• SW5: Timer mód;
• SW6: Ventilátor mód / WIFI mód;
• D1: Beállított hömérséklet / Timer
• S0: Ventilátor „High” sebességfokozatát jelző LED;

• S1: Ventilátor „Medium” sebességfokozatát jelző LED;
  • S2: Ventilátor „Low“ sebességfokozatát jelző LED;
  • S3a: Hütés mód jelző LED;
• S3b: Fütés mód jelző LED (csak a hőszivattyús modellen);
  • S4: Páramentesítési mód jelző LED;
  • S5: Ventilátor mód jelző LED;
  • S6: Timer mód jelző LED;
  • S7: Sleep mód jelző LED;
  • S8: Folyamatos mozgás jelző LED;
  • S9: Víztartály teli figyelmeztető LED;
  • S10: WIFI mód jelző LED.

3.3. - A TÁVIRÁNYÍTÓ HASZNÁLATA

A légkondicionálóhoz mellékelt távirányító az az eszköz, amely lehetővé teszi a berendezés kényelmesebb használatát.

Ez egy olyan eszköz, amelyet óvatosan kell kezelni, és különösen:

• Kerülje az átnedvesedést (nem szabad vízzel lemosni és az időjárásra hagyni).
• Akadályozza meg, hogy a földre zuhanjon vagy ne üsse meg.
• Kerülje a közvetlen napfény hatását.

- A távirányító infravörös technológiával működik.

• Használat közben ne helyezzen akadályt a távirányító és a légkondicionáló berendezés közé.
• Ha más távirányítóval felszerelt eszközöket használnak a helyiségben (TV, sztereó csoportok stb.), interferencia léphet fel.
• Az elektronikus és fénycsövek zavarhatják a távirányító és a légkondicionáló berendezés közötti átvitelt.
• Vegye ki az elemeket, ha a távirányítót hosszabb ideig nem használja.

3.3.a - Az elemek behelyezése

Az elemek helyes behelyezése (az elem nem tartozék):

a. Távolítsa el az elemtartó fedelét (14. ábra).
b. Helyezze be az elemeket az elemtartóba (14. ábra).

Szigorúan tartsa be az elemtartó alján feltüntetett polaritást.

c. Csukja be megfelelően az ajtót.

HU - 14

OLIMPIA SPLENDID

3.3.b - Az elemek cseréje

Használjon mindig új elemeket.

A régi vagy más típusú elemek használata a távirányító meghibásodását okozhatja.

- A távirányító két (AAA típusú) 1,5 V-os alkáli szárazelemmel működik (14. ábra).

A lemerülést követően mindkét elemet ki kell cserélni, és a megfelelő gyűjtőhelyen kell leadni, vagy a helyi előírásoknak megfelelően kell ártalmatlanítani.

- Ha néhány hétig vagy tovább nem használja a távirányítót, vegye ki az elemeket. A kifolyó elemek károsíthatják a távirányítót.

Ne töltse újra, és ne szerelje szét az elemeket. Ne dobja az elemeket tűzbe. Ulladhatnak vagy felrobbanhatnak.

Ha az elemekböl folyadék kerül a börére vagy a ruhájára, alaposan mossa le tiszta vízzel. Ne használja a távirányítót szivárgó elemekkel.

Az akkumulátorokban található vegyszerek égési sérüléseket vagy egyéb egészségügyi kockázatokat okozhatnak.

3.3.c - A távirányító helyzete

- Tartsa a távirányítót olyan helyzetben, ahonnan a jel elérheti a berendezés vevőjét (29) (maximális távolság kb. 5 méter - teli elemekkel)(D ábra). A távirányító és a berendezés között lévő akadályok (bútorok, függönyök, falak stb.) jelenléte csökkenti a távirányító hatótávolságát.

D ~5m 29

3.4. - A BERENDEZÉS HASZNÁLATA

A berendezés használatához tegye a következőket.

A kompresszor károsodásának megelőzése érdekében minden indítás 3 perccel késleltetve van az utolsó kikapcsoláshoz képest.

3.4.a - Előkészületek

- Helyezze a berendezést stabil, egyenes felületre a faltól vagy bármilyen más tárgytól legalább 50 cm-es távolságra, hogy a berendezés megfelelő levegőellátása biztosított legyen. Válasszon vízálló felületet, mert a berendezésből esetlegesen kifolyó víz károsíthatja a bútorokat vagy a padlót. - Ne helyezze a berendezést közvetlenül a szőnyegre, törülközőre, takaróra vagy más nedvszívó anyagra. - Dugja be a csatlakozót a konnektorba. A berendezés sípoló hangot hallat, minden LED kigyullad néhány másodpercre, és a berendezés készenléti üzemmódba kapcsol.

A berendezés elektromos hálózatra történő csatlakoztatása előtt ellenőrizze, hogy az adattáblán közölt adatok és hálózat adatai megegyeznek-e.

3.4.b - A berendezés be- és kikapcsolása

a. A berendezés rövidebb időre történő be- és kikapcsolásához nyomja meg a távirányító B1 gombját vagy a vezérlőpanel SW1 gombját (a berendezés hosszabb idejű leállításához ki kell húzni a berendezés csatlakozóját a konnektorból).
b. Ha a berendezést előre láthatólag hosszabb ideig nem használja majd, vissza kell állítani (reset). Ehhez húzza ki a csatlakozót a konnektorból, várjon 5-10 másodpercet, majd csatlakoztassa ismét. Ekkor egy sípoló hang jelzi, hogy a berendezés használatra kész.

A berendezés automatikus be- és kikapcsolásának beállítása a „Timer mód” című fejezetben bemutatottak szerint lehetséges.

3.5. - HÚTÉS (COOL) MÓD

a. Ebben az üzemmódban a berendezés párátlanítja, és lehűti a helyiséget.

Az üzemmód kiválasztása a B7 vagy az SW2 gomb megnyomásával lehetséges. Tartsa lenyomva a gombot egészen addig, amíg ki nem gyullad a hűtés módhoz tartozó LED (S3a) a vezérlőpanel kijelzőjén.

b. A hömérséklet alapérték (Beállított hömérséklet) 16°C és 31°C között állítható 1°C-os lépésekkel a B4/B5 vagy SW3/SW4 gomb megnyomásával. A beállított érték a kijelzön is megjelenik.
c. Az üzemmód aktiválása után (max.) három perccel a kompresszor elindul, és a berendezés megkezdi a hideg levegő szállítását.

3.6. - PÁRAMENTESÍTÉSI (DRY) MÓD

a. Az üzemmód kiválasztása a B7 vagy az SW2 gomb megnyomásával lehetséges. Tartsa lenyomva a gombot egészen addig, amíg ki nem gyullad a páramentesítési módhoz tartozó LED (S4) a vezérlőpanel kijelzőjén.
b. DRY módban nincs lehetőség a ventilátor sebességének kiválasztására, vagy a hömérséklet beállítására. A ventilátor motorja alacsony sebességfokozaton működik.
c. A jobb páramentesítési hatékonyság érdekében tartsa az ajtókat és az ablakokat zárva.

Ne vezesse ki levegő kivezető csövet az ablakon.

d. Csatlakoztassa a kondenzvíz elvezető csövet (2.5. fejezet).

3.7. - VENTILÁTOR (FAN) MÓD

a. Ebben az üzemmódban a berendezés csak keringteti a levegőt, de nincs hatással a helyiség levegőjének hőmérsékletére vagy páratartalmára.
b. Az üzemmód kiválasztása a B7 vagy az SW2 gomb megnyomásával lehetséges. Tartsa lenyomva a gombot egészen addig, amíg ki nem gyullad a ventilátor módhoz tartozó LED (S5) a vezérlőpanel kijelzőjén.
c. Ebben az üzemmódban a készülék belsejében lévő ventilátor folyamatosan működik a B6 vagy SW6 gombokkal beállított fokozaton. Az adott fokozathoz tartozó LED („High” (S0), „Medium” (S1) vagy „Low” (S2)) világít.

3.8. - FÜTÉS (HEAT) MÓD (csak a HP modelleken)

a. Ebben az üzemmódban a berendezés füti a helyiséget.

Az üzemmód kiválasztása a B7 vagy az SW2 gomb megnyomásával lehetséges. Tartsa lenyomva a gombot egészen addig, amíg ki nem gyullad a fűtés módhoz tartozó LED (S3b) a vezérlőpanel kijelzőjén.

b. A hömérséklet alapérték (Beállított hömérséklet) 16°C és 31°C között állítható 1°C-os lépésekkel a B4/B5 vagy SW3/SW4 gomb megnyomásával. A beállított érték a kijelzőn is megjelenik.
c. Az üzemmód aktiválása után (max.) három perccel a kompresszor elindul, és a berendezés megkezdi a hideg levegő szállítását.
d. Csatlakoztassa a kondenzvíz elvezető csövet (2.5. fejezet).

3.9. - SLEEP MÓD

• Ez a funkció csak a távirányítóról kapcsolható be.
• A funkció páramentesítési (DRY) módban és csak ventilátor (FAN) módban le van tiltva.

a. Az üzemmód kiválasztása a B3 gomb megnyomásával lehetséges. Tartsa lenyomva a gombot egészen addig, amíg ki nem gyullad a „Sleep módhoz” tartozó LED (S7) a vezérlőpanel kijelzőjén. A berendezés hütés módban 1°C -kal (1 vagy 2 F-tal) csökkenti illetve fütés módban 1°C-kal növeli a hőmérsékletet 1 órára.

b. A funkció kikapcsolásához nyomja meg a távirányító B3 gombját. Ekkor a funkcióhoz tartozó S7 LED kialszik.

3.10. - TIMER MÓD

Ezzel az üzemmóddal időzíthető a berendezés be- és kikapcsolása.

A berendezés BEKAPCSOLÁSI időzítője a következőképpen aktiválható:

a. A berendezés készenléti módjában (vagyis akkor, amikor a csatlakozó be van dugva a konnektorba) nyomja meg a B2 vagy SW5 gombot.
b. Amikor az S6 LED villog, állítsa be a kívánt időtartamot a B4/B5 vagy SW3/SW4 gombok megnyomásával a következők szerint:
(0h (az időzítő kikapcsolva) ---> 1h ---> 2h ---> .. 24h ---> 23h ---> 22h ---> .. 0h (az időzítő kikapcsolva) ---> ..).
c. Az S6 LED folyamatosan világít.
d. A beállított időtartam letelte után a berendezés automatikusan bekapcsol.

A berendezés KIKAPCSOLÁSI időzítője a következőképpen aktiválható:

a. Nyomja meg a B2 vagy SW5 gombokat a berendezés bekapcsolt állapotában (az S8 LED világít).
b. Amikor az S6 LED villog, állítsa be a kívánt időtartamot a B4/B5 vagy SW3/SW4 gombok megnyomásával a következők szerint:

(0h (az időzítő kikapcsolva) ---> 1h ---> 2h ---> .. 24h ---> 23h ---> 22h ---> .. 0h (az időzítő kikapcsolva) ---> ..).

c. Az S6 LED folyamatosan világít.
d. A beállított időtartam letelte után a berendezés automatikusan kikapcsol.

3.11. - SWING FUNKCIÓ

- Ez a funkció csak a távirányítóról kapcsolható be.

a. A berendezés bekapcsolásakor a légterelő lemez (23) teljesen nyitott állásba áll.
b. A távirányítón található „SWING” (B8) gomb megnyomásakor a légterelő lemez automatikus mozgást végez.
c. Alégterelő lemez egy adott helyzetben történő megállításához nyomja meg ismét a „SWING” (B8) gombot. A folyamatos mozgás újraindításához nyomja meg újra a gombot.

a. Az SW6 gomb kb. 5 másodperc hosszú lenyomásakor bekapcsol a „WIFI” funkció, és az S10 LED villog.

Amikor a berendezés csatlakozik az okostelefonhoz, a LED (S10) nem villog tovább, hanem folyamatosan világít a kijelzőn.

A berendezés WiFi hálózatra történő csatlakoztatsának menetét és az alkalmazás használatát bemutató utasításokat a www.olimpiasplendid.com oldal letöltések (download) területén találja.

4. - TISZTÍTÁS ÉS KARBANTARTÁS

A karbantartási vagy tisztítási műveletek megkezdése előtt mindig ellenőrizze, hogy kihúzta-e a berendezés hálózati csatlakozóját.

A légszűrő eltávolításakor ne érintse meg a berendezés fém részeit. Az éles szélek sérüléseket okozhatnak.

A légkondicionáló berendezés belsejének tisztításához vizet használni tilos. tönkreteheti a szigetelést, ami áramütés veszélyét okozhatja.

4.1.a - A berendezés és a távirányító tisztítása

a. Használjon száraz ruhát a berendezés és a távirányító tisztításához.
b. Ha a berendezés nagyon szennyezett, használjon a tisztításhoz hideg vízzel megnedvesített ruhát.

Ne használjon vegyszeres vagy antisztatikus kendőt a berendezés tisztításához.

Ne használjon benzint, hígítót, polírozó pasztát vagy hasonló oldószereket. a termékek a műanyag felület repedését vagy deformálódását okozhatják.

4.1.b - Beszívás oldali légszűrő tisztítása

A hatékony belső levegőszűrés és a légkondicionáló berendezés megfelelő működése érdekében elengedhetetlen a légszűrő időszakos tisztítása.

A szennyezett levegőszűrő csökkenti a berendezés hűtési teljesítményét is. Ezért kéthetente ki kell tisztítani.

a. Oldja ki a rácsot (27) a szűrővel (27a) együtt, és emelje fel, hogy le tudja venni a berendezésről (15. ábra).
b. Válassza le a szűrót (27a) a rácsról (27) (16. ábra).
c. Mossa el a szüröt (27a), vagy tisztítsa meg egy porszívó segítségével, majd hagyja hűvös helyen megszáradni.
d. Távolítsa el egy porszívóval az esetleges szennyeződéseket a lemezekről (17. ábra).

Ha a szűrő (27a) sérült, ki kell cserélni.

e. Ellenőrizze, hogy a szűrő (27a) teljesen megszáradt-e.
f. Tegye vissza a szüröt (27a) a rácsra, (27) ügyelve arra, hogy a megfelelő helyzetbe kerüljön.
g. Tegye vissza a szürövel (27a) ellátott rácsot (27) a berendezésre, és ellenőrizze, hogy jól legyen rögzítve (18. ábra).

A berendezés csak megfelelően felszerelt szűrővel (27a) használható.

4.1.c - Energiatakarékossági tanácsok

Íme néhány egyszerű tipp a fogyasztás csökkentésére:

• Mindig tartsa tisztán a szűrőket (lásd a karbantartás és tisztítás fejezetet).
• Légkondicionált helyiségek ajtóit és ablakait tartsa zárva.
• Akadályozza meg, hogy a napsugarak szabadon behatoljanak a környezetbe (javasoljuk függöny használatát vagy redőnyök leengedését vagy a redőnyök bezárását).
• Ne takarja el az egységek (bemeneti és kimeneti) légáramlási útvonalait; ez a rendszer nem optimális teljesítményén kívül, megakadályozhatja a megfelelő működést, és az egységek helyrehozhatatlan meghibásodását is okozhatja.

4.2. - KARBANTARTÁS

Ha hosszabb ideig nem tervezi a berendezés használatát, tegye a következőket:

a. Kapcsolja be a csak ventilátor módot egy rövid időre (kb. 1-2 órára) a berendezés belsejének kiszárításához.
b. Állítsa le a légkondicionáló berendezést, és kösse ki az áramellátást.
c. Tisztítsa meg a légszűrőt.
d. Engedje le a berendezésböl az összes kondenzvizet.
e. Tekerje fel a tápkábelt (34) a kábeltartóra (33), és illessze a csatlakozót az erre a célra kialakított nyílásba (31) (21. ábra).
f. Vegye ki az elemeket a távirányítóból.
g. Tegye vissza a berendezést az eredeti csomagolásába, és tárolja száraz, hűvös helyen, közvetlen napfénytől védve.

A berendezés nem tárolható nedves vagy különösen szennyezett helyiségben.

HU - 18

OLIMPIA SPLENDID

Ellenőrzések a légkondicionáló következő használata előtt:

a. Egy hosszabb üzemen kívüli időszakot követően tisztítsa meg a szűrőket.
b. Ellenőrizze, hogy a levegő bemeneti és kimeneti nyílások nincsenek-e eltömödve (főleg akkor, ha a légkondicionálót hosszú ideig nem használta).

4.2.a Kondenzvíz leeresztése

Amikor az alsó tartályban összegyült kondenzvíz eléri a megadott szintet, a berendezés sípoló hangot hallat, és az S9 LED kigyullad. Ebben az esetben:

a. Húzza ki a csatlakozót a konnektorból.
b. Óvatosan vigye a berendezést olyan helyzetbe, amelyben leengedhető a kondenzvíz.
c. Vegye le az ürítő nyílás fedelét (32), és húzza ki a gumidugót (32a) (19. ábra).

A szivárgások elkerülése érdekében ellenőrizze, hogy jól csavarta-e fel a leeresztő nyílásra a fedelet (32).

d. Engedje le az összes vizet.
e. Tegye vissza a gumidugót (32a), és csavarja vissza a leeresztő nyílás fedelét is (32) (20. ábra).
f. Dugja be a csatlakozót a konnektorba.

Ha a hiba megismétlődik, vegye fel a kapcsolatot a szervizszolgálattal.

5. - MÜSZAKI ADATOK

A berendezés műszaki adatai a berendezésre elhelyezett adattáblán olvashatók (2. ábra).

6. - ÜZEMZAVAROK ÉS LEHETSÉGES MEGOLDÁSOK

Ne próbálja meg saját maga megjavítani a berendezést.

Ha a probléma nem oldódik meg, forduljon a kereskedőhöz vagy a legközelebbi szervizszolgálathoz. Adjon részletes információkat a berendezés hibájáról és modelljéről.

ÜZEMZAVAR	OK	MIT KELL TENNI?
A berendezés nem működik.	Nincs áramellátás.A csatlakozó ki van húzva.	Várjon.Dugja be a csatlakozót a konnektorba.
A berendezés nem kapcsol be.	Az S9 LED világít.____HŰTÉS üzemmódban: a helyiség hőmérsék-lete nem éri el a beállított értéket.	A vízgyűjtő tartály megtelt. Kapcsolja ki a be-rendezést, engedje le a vizet a gyűjtőtartályból, és indítsa újra a berendezést.____Törölje a hőmérsékletet.>>>>>
ÜZEMZAVARA berendezés nem kapcsol be.	OKFÜTÉS üzemmódban: a helyiség hőmérsék-lete meghaladja a beállított értéket.	MIT KELL TENNI?Törölje a hőmérsékletet.
A berendezés csak rövid ideig működik.	A beállított hőmérséklet túlságosan közel esik a szobahőmérséklethez.____Akadályok vannak a külső levegő beszívó nyílás előtt.	Csökkentse a beállított hőmérsékletet.____Távolítsa el az akadályokat.Forduljon a szervizszolgálathoz.
A berendezés nem hűt megfelelően.	A légszűrőt por, szennyeződések vagy állatszőr tömíti el.____Az elvezető cső, nincs csatlakoztatva vagy el van dugulva.____A berendezésben lévő hűtőközeg szintje alacsony.____A beállított hőmérséklet túl magas.____A helyiség ajtói és ablakai nyitva vannak.____A helyiség alapterülete túl nagy.____Hőforrások vannak a helyiségben.	Kapcsolja ki a berendezést, és tisztítsa ki a szűrőket a vonatkozó utasításokat követve.____Kapcsolja ki a berendezést, kösse ki az el-vezető csövet, szüntesse meg az esetleges eltömődést, majd kösse vissza a csövet.____Vegye fel a kapcsolatot a szervizszolgálattal, vizsgáltassa át a berendezést, és töltesse fel hűtöközeggel.____Csökkentse a beállított hőmérsékletet.____Ellenőrizze, hogy az összes ajtó és ablak zárva van-e.____Ellenőrizze a hűtendő területet méretét.____Távolítsa el a hőforrásokat, ha erre mód van.
A berendezés zajos, és erősen rezeg.	Az a felület, amelyen a berendezés áll, nem sík.____A légszűrőt por, szennyeződések vagy állatszőr tömíti el.	Állítsa a berendezést szintben lévő, sík felületre.____Kapcsolja ki a berendezést, és tisztítsa ki a szűrőket a vonatkozó utasításokat követve.
A mozgatás közben a légkondicionálóból víz folyik ki.	A légkondicionáló berendezés meg lett döntve, vagy le lett fektetve.	A mozgatás előtt öntse ki a vizet.
A kijelzőn ‘E0’ hibajelzés látható.	A szobahőmérséklet érzékelő hibás.	Forduljon a szervizszolgálathoz.
A kijelzőn ‘E1’ hibajelzés látható.	A kondenzátor hőmérséklet érzékelője hibás.	Forduljon a szervizszolgálathoz.
A kijelzőn ‘E2’ hibajelzés látható.	A berendezés hűtés módban üzemel, és a vízgyűjtő tartály megtelt.	Ürítse ki a vizet a tartályból a vonatkozó fejezet utasításait követve.
A kijelzőn ‘E3’ hibajelzés látható.	Az elpárologtató hőmérséklet érzékelője hibás.	Forduljon a szervizszolgálathoz.
A kijelzőn ‘E4’ hibajelzés látható.	A berendezés fűtés módban üzemel, és a vízgyűjtő tartály megtelt.	Ürítse ki a vizet a tartályból a vonatkozó fejezet utasításait követve.

0 - UPOZORNĚN......2

0.1 VŠEOBECNÉ INFORMACE 2
0.2 - SYMBOLY 2
0.2.1 - Piktogramy 2
0.3 - VŠEOBECNÁ UPOZORNĚNÍ......3
0.4 - ZAMÝŠLENÉ POUŽITÍ 5
0.5 - RIZIKOVÉ PROSTORY 5
0.6 - UPOZORNĚNÍ TÝKAJÍCÍ SE CHLADICÍHO PLYNU R290 6

1 - POPIS SPOTŘEBIČE 11

1.1 - SEZNAM KOMPONENTÜ....11
1.2 - HLAVNÍ ČÁSTI 11

2 - INSTALACE....12

2.1 - PŘEPRAVA KLIMATIZAČNÍHO ZAŘÍZENÍ 12
2.2 - UPOZORNĚNÍ 12
2.3 - MOBILNÍ INSTALACE....12
2.4 - ELEKTRICKÉ ZAPOJENÍ 13
2.5 - VYPRAZDŇOVÁNÍ VODY 13

3 - POUŽITÍ SPOTŘEBIČE......13

3.1 - TLAČÍTKA DÁLKOVÉHO OVLÁDAČE 13
3.2 - SYMBOLY A TLAČÍTKA OVLÁDACÍHO PANELU....14
3.3 - POUŽITÍ DÁLKOVÉHO OVLÁDAČE 14

A terméken vagy a csomagoláson látható szimbólum azt jelzi, hogy a termék nem kezelhető normal háztartási hulladékként, hanem az elektromos és elektronikus berendezések újrahasznosítását végző megfelelő gyűjtőhelyre kell vinni. A termék megfelelő ártalmatlanításának biztosításával segít megelőzni a környezetre és az emberi egészségre gyakorolt lehetséges negatív következményeket, amelyeket egyébként a termékből származó hulladék nem megfelelő kezelése okozhatna. A termék újrahasznosításával kapcsolatos további információkért forduljon a polgármesteri hivatalhoz, a helyi hulladékkezelő vállalathoz vagy ahhoz az üzlethez, ahol a terméket vásárolta. Ez a rendelkezés csak az EU tagállamaiban érvényes.
