BRUKSANVISNING Dolceclima Brezza 14 HP WiFi OLIMPIA SPLENDID

3.3.a - Isättning av batterier....14
3.3.b - Byte av batterier 15

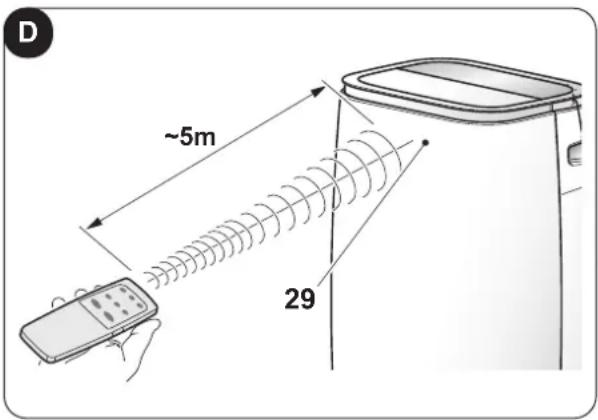

3.3.c - Fjärrkontrollens läge 15

3.4 - ANVÄNDNING AV APPARATEN 15

3.4.a - Förberedande moment 15
3.4.b - Slå på/stänga av apparaten....16

3.5 - KYLLÄGE (COOL) 16

3.6 - AVFUKTNINGSLÄGE (DRY) 16
3.7 - VENTILATIONSLÄGE (FAN)......16
3.8 - UPPVÄRMNINGSLÄGE (HEAT) (endast för HP-modeller) 16
3.9 - SLEEP-LÄGE 17
3.10 - TIMER-LÄGE 17
3.11 - SWING-FUNKTION....17
3.12 - WIFI-FUNKTION 17

4 - UNDERHÅLL OCH RENGÖRING....17

4.1 - RENGÖRING 18

4.1.a - Rengöring av apparaten och fjärrkontrollen....18
4.1.b - Rengöring av sugfiltret....18
4.1.c - Råd för energibesparing....18

4.2 - UNDERHÄLL....18
4.2.a - Avledning av kondensvatten 19

5 - TEKNISKA DATA....19

6 - PROBLEM OCH MÖJLIGA ÅTGÄRDER....19

0 - WARNINGSTEXTER

0.1 - ALLMÄN INFORMATION

Vi vill framför allt tacka dig för att ha valt en av våra produkter.

0.2 - SYMBOLER

De piktogram som beskrivs i följande kapitel gör det möjligt att snabbt och på ett enhetligt sätt tillhandahålla nödvändig information för en korrekt användning av maskinen under säkra förhållanden.

0.2.1 - Redaktionella piktogram

	Indikerar att detta dokument måste läsas igenom noggrant innan apparaten installeras och/eller används.
	Indikerar att detta dokument måste läsas igenom noggrant innan något underhållsoch/eller rengöringsarbete utförs.
	Indikerar att det kan finnas ytterligare information i bifogade handböcker.
	Indikerar att det finns information tillgänglig i användarhandboken eller i installationshandboken.
	Indikerar att servicepersonalen måste hantera apparaten i enlighet med installationshandboken.
	Indikerar att apparaten använder lättantändligt kylmedel. Om kylmedlet läcker ut och exponeras för en yttre antändningskälla finns det risk för brand.
	Signalerar till den berörda personalen att den beskrivna manövern medför en risk för elstöt om den inte utförs i enlighet med säkerhetsföreskrifterna.
	Signalerar till den berörda personalen att den beskrivna manövern medför en risk för fysisk skada om den inte utförs i enlighet med säkerhetsföreskrifterna.
	Signalerar till den berörda personalen att den beskrivna manövern medför en risk för brännskador till följd av kontakt med mycket varma komponenter, om den inte utförs i enlighet med säkerhetsföreskrifterna.
	Avsnitten som föregås av denna symbol innehåller mycket viktig information och föreskrifter, särskilt vad gäller säkerheten. Försummelse att respektera detta kan medföra följande:- fara för operatörernas säkerhet- upphörande av den avtalsenliga garantin- avböjande av ansvar från tillverkarens sida.
	Signalerar åtgårder som absolut inte får utföras.
	Signalerar till den berörda personalen att det är förbjudet att täcka över apparaten för att undvika överhettning.

0.3 - ALLMÄNNA WARNINGSTEXTER

NÄR ELEKTRISK UTRUSTNING ANVÄNDS MÅSTE ALLTID DE GRUNDLÄGGANDE SÄKERHETSBESTÄMMELSERNA FÖLJAS FÖR ATT MINSKA RISKERNA FÖR BRAND, ELSTÖTAR OCH PERSONOLYCKOR, INKLUSIVE FÖLJANDE:

För att förhindra eventuella skador på kompressorn fördröjs varje start med 3 minuter i förhållande till den senaste avstängningen.

1. Reserverat dokument i enlighet med tillämplig lag med förbud för reproduktion eller överföring till tredje part utan ett uttryckligt godkännande från företaget OLIMPIA SPLENDID. Maskinerna kan undergå uppdateringar och därmed ha andra detaljer än de som framställs, utan att det därför äventyrar betydelsen av texterna i denna handbok.

1. Läs noga igenom denna handbok innan ni gpr vidare med någon typ av manöver (installation, underhåll, användning) och följ noggrant det som beskrivs i varje enskilt kapitel.

örvara denna handbok och håll den i gott skick för all framtida konsultation.

1. Efter att ha avlägsnat emballaget ska ni försäkra er om att apparaten är i fullgott skick. Förpackninfsmaterialet får inte lämnas inom räckhåll för barn eftersom de kan utgöra en fara för dem.

2. TILLVERKAREN ÅTAR SIG INGET ANSVAR FÖR PERSONSKADOR ELLER SKADA PÅ FÖREMÅL TILL FÖLJD AV EN FÖRSUMMELSE ATT IAKTTA BESTÄMMELSERNA I DENNA HANDBOK.

3. Tillverkaren förbehåller sig rätten att när som helst göra ändringar på modellerna, oaktat de väsentliga egenskaper som beskrivs i denna handbok.

4. Underhållet av luftkonditioneringsutrustning som den här kan vara farligt eftersom det finns köldmediegas under tryck och strömförande elektriska komponenter inuti denna apparat. Därför får alla underhållsingrepp (med undantag för rengöring av filtren) endast utföras av auktoriserad, kvalificerad personal.

5. Installationer som inte utförs i linje med de varningar som anges i denna handbok och användning utanför de föreskrivna temperaturgränserna gör att garantin ogiltigförklaras.

6. Löpande underhåll av filter och allmän utvändig rengöring kan även utföras av användaren eftersom det inte innebär några svåra eller farliga moment.

7. Under montering och vid varje underhållsingrepp måste de säkerhetsförebyggande åtgärder som anges i denna handbok, och på de dekaler som anbringats inuti eller på maskinen, iakttas. Dessutom måste alla de skyddsåtgärder som ges av sunt förnuft och de säkerhetsbestämmelser som gäller på installationsplatsen följas.

1. Vid utbyte av komponenter får endast originalreservdelar från OLIMPIA SPLENDID användas.

1. Om apparaten förblir oanvänd under en längre tid, eller ingen vistas i det luftkonditionerade rummet, är det lämpligt att koppla bort strömförsörjningen. Detta för att undvika olyckor.

1. Använd inte flytande eller frätande rengöringsmedel för att rengöra apparaten, spreja inte vatten eller andra vätskor på apparaten eftersom de kan skada plastkomponenterna eller till och med orsaka elektriska stötar.

1. Blöt inte ner den interna enheten och fjärrkontrollen.

et kan leda till kortslutning eller brand.

1. Vid felfunktion (till exempel: onormalt ljud, dålig lukt, rök, onormal temperaturökning, elektrisk dispersion osv.) ska apparaten omedelbart stängas av och kontakten ska dras ut ur nätuttaget. För eventuell reparation ska ni endast vända er till tekniska servicecentrum som är godkända av tillverkaren och begära att de använder originalreservdelar. Försummelse att iaktta det som indikerats ovan kan äventyra apparatens säkerhet.

SV - 3

1. Lämna inte luftkonditioneraren igång under längre perioder om luftfuktigheten är hög och om dörrar och fönster är öppna.

Fuktigheten kan kondenseras och blöta ner eller skada inredningen.

1. Dra inte ur strömkontakten medan enheten är i funktion. Det finns risk för brand eller elstötar.

2. Ställ inte tunga eller varma objekt ovanpå apparaten.

3. Innan apparaten elansluts ska ni försäkra er om att uppgifterna på märkskylten motsvarar de som gäller för nätförsörjningen. Nätuttaget måste vara jordat Skylten (20) är placerad på sidan av apparaten (Bild 2).

4. Installera apparaten enligt tillverkarens instruktioner. En felaktig installation kan orsaka skador på personer, djur eller föremål men tillverkaren kan inte hållas ansvarig för dessa.

5. Om uttaget och apparatens kontakt inte är kompatibla ska uttaget bytas ut mot ett annat lämpligt uttag av kvalificerad fackpersonal, som ska säkerställa att kablarnas tvärsnitt för uttaget är lämpliga för apparatens absorberade effekt. I allmänhet avråder vi från att använda adaptrar och/eller förlängningssladdar. Om det skulle vara oundvikligt att använda dem ska de uppfylla säkerhetskraven och deras strömbelastningsförmåga (A) får inte vara lägre än apparatens maximala kapacitet.

6. Denna apparat är inte avsedd att användas med hjälp av en extern timer eller med ett separat fjärrkontrollsystem.

7. Använd alltid apparaten enbart i vertikalt läge.

8. Täpp inte till- och frånluftsgallren på något sätt.

9. För in inte främmande objekt i till- och frånluftsgallren eftersom det finns risk elstötar, brand eller skada på apparaten.

10. Använd inte apparaten:

11. med våta eller fuktiga händer

12. barfota.

13. Dra inte i själva nätkabeln eller apparaten för att dra ut kontakten ur nätuttaget.

14. Använd inte apparaten under direkt solljus eller mycket nära en värmekälla som en kamin, värmeledning eller ett värmeelement (Bild 3)

15. Använd inte enheten i närheten av gasapparater (Bild 3)

16. Placera alltid apparaten på ett stabilt, plant och jämnt underlag.

17. Lämna ett fritt utrymme på minst 80 cm runt apparatens sidor och baksida och minst 80 cm ovanför apparaten (Bild 1).

18. Placera inte enheten i närheten av ett eluttag (Bild 4)

19. Nätuttaget ska vara lättåtkomligt för att enkelt kunna dra ut kontakten i ett nödläge.

20. Rör inte vid stickkontakten med våta händer.

21. Böj inte och trassla inte in, dra i eller skada nätkabeln.

22. Dra inte nätkabeln under mattor, täcken eller gångmattor. Placera ut kabeln i områden där ingen passerar för att undvika att personer kan snubba över den.

23. Dra ut kabeln när enheten inte används under en längre tidsperiod och/eller när ingen är hemma.

24. Använd inte apparaten i särskilt fuktiga miljöer (badrum, kök osv.).

25. Använd inte apparaten utomhus eller på blöta underlag. Undvik att hälla ut vätskor över apparaten. Använd inte apparaten i närheten av tvättställ eller kranar.

26. Sänk inte ner apparaten i vatten eller andra vätskor.

27. Rengör apparaten med en fuktig trasa. Använd inte polermedel eller slipande material. För rengöring av filtren, se det särskilda avsnittet.

28. Den vanligaste orsaken till överhettning är beläggningar av damm eller dun i apparaten. Avlägsna denna typ av ansamlingar regelbundet genom att koppla från enheten och dra ut kontakten och därefter dammsuga gallren.

29. Använd inte apparaten i miljöer med betydande temperaturändringar eftersom det kan bildas kondens inuti apparaten.

30. Installera apparaten minst 2 meter från andra elektroniska apparater (tv, radio, dator, dvd-enhet osv.) för att undvika störningar (Bild 6).

31. Använd inte apparaten om det nyligen har sprutats insektsbekämpningmedel i lokalen eller om det finns rökelse som är tänd, kemiska ångor eller oljerester.

32. Använd inte apparaten utan korrekt insatta filter.

33. Nedmontering, reparation eller rekonstruktion av en icke behörig person kan leda till allvarliga skador och ogiltigförklara tillverkarens garanti.

34. Använd inte apparaten vid feller vid dåligt funktion, om kabeln eller kontakten är skadade eller om den fallit ned eller skadats på något sätt. Stäng av apparaten, dra ut kontakten ur eluttaget och se till att den kontrolleras av kvalificerade fackmän.

35. Montera inte ned och utför inte heller ändringar på apparaten.

36. Det är oerhört farligt att reparera apparaten på egen hand.

37. Om ni bestämmer er för att inte längre använda denna typ av apparat, råder vi er att ta den ur drift och klippa sönder nätkabeln efter att ha dragit ut kontakten ur nätuttaget. Vi råder er dessutom att oskadliggöra de delar av apparaten som skulle kunna utgöra en risk, särskilt för barn som kan tänkas leka med apparaten ur bruk.

38. För avfrostningsprocessen och för rengöring av apparaten får inga andra verktyg än de som rekommenderats av tillverkaren användas.

39. Apparaten är utrustad med ett värmeskydd som skyddar det elektroniska kortet vid övertemperatur. Om det här skyddet utlöses ska kontakten dras ut ur eluttaget och sedan ska ni vänta till dess att apparaten har svalnat helt och hållet (minst 20÷30 minuter). Därefter kan ni sätta in kontakten i eluttaget igen och starta om apparaten. Om apparaten inte startar om ska ni dra ut kontakten ur eluttaget och kontakta ett servicecentrum.

40. Detaljerad information om typen av säkringar och dess effekt: T, 250 V CA, 3,15 A eller högre

0.4 - FÖRUTSEDD ANVÄNDNING

- Klimatanläggningen ska endast användas för produktion av varm* eller kall luft eller för avfuktning (efter val) med det enda syftet att få en bekväm temperatur i omgivningen.

- Denna apparat är endast avsedd för hushållsbruk eller liknande.

- En felaktig användning av anläggningen med eventuella skador som förorsakas på personer, föremål eller djur fritar OLIMPIA SPLENDID från allt ansvar.

0.5 - RISKZONER

- Klimataggregaten får inte installeras i miljöer där det finns lättantändlig gas, explosiv gas, i mycket fuktiga omgivningar (kemtvättar, växthus osv.), eller i lokaler där det finns andra maskiner som genererar en stark källa till värme, i närheten av en källa med saltvatten eller svavelhaltigt vatten.

- Använd INTE gas, bensin eller andra lättantändliga vätskor i närheten av klimatanläggningen.

- Använd endast de komponenter som levererats med apparaten (se avsnitt 1.1). Användning av icke standarddelar kan leda till vattenläckage, elstötar, brand och skador på föremål.

Denna produkt ska endast användas i enlighet med de specifikationer som indikeras i denna handbok. En annan användning än den som specificerats kan leda till allvarliga olyckor. TILLVERKAREN ÅTAR SIG INGET ANSVAR FÖR PERSONSKADOR ELLER SKADA PÅ FÖREMÅL TILL FÖLJD AV EN FÖRSUMMELSE ATT IAKTTA BESTÄMMELSERNA I DENNA HANDBOK.

* Endast för versionen med värmepump

0.6 - VARNINGAR FÖR KYLGASEN R290

1. APPARATEN INNEHÅLLER R290-GAS (BRÄNNBARHETSKLASS A3)
2. APPARATEN SKA LAGRAS I EN VÄL VENTILERAD LOKAL VARS MÄTT MOTSVARAR MÄTTEN SOM SPECIFICERAS FÖR APPARATENS ANVÄNDNING.
3. APPARATEN MÅSTE INSTALLERAS, ANVÄNDAS OCH FÖRVARAS I ETT RUM MED STÖRRE GOLVYTA ÄN SE TABELLEN.

Gasmängd R290 i kg (se apparatens dataetikett)	0,120	0,130	0,140	0,150	0,160	0,170	0,180	0,190	0,200	0,210	0,220
Minsta storlek på rummet för användning och magasinering ( m^2 )	6 7 7	8 8 9 9	10	10	11

1. DENNA APPARAT INNEHÄLLER EN MÄNGD R290 KÖLDMEDIEGAS SOM ÄR LIKA MED DEN SOM ANGES PÅ APPARATENS DATAETIKETT.
2. APPARATEN MÅSTE FÖRVARAS I ETT RUM UTAN FÖREKOMST AV KONTINUERLIGT FUNGERANDE ANTÄNDNINGSKÄLLOR (TILL EXEMPEL: ÖPPNA LÅGOR, GASELDADE APPARATER ELLER ELDRIVNA VÄRMARE).
3. Ta inte hål i eller bränn enheten.
4. Tänk på att köldmedier kan vara luktfria.
5. R290 är en köldmediegas som uppfyller europeiska miljödirektiv. Borra inte i någon del av köldmediekretsen.
6. Använd inga medel för att påskynda avfrostningsprocessen eller för rengöring, förutom de som rekommenderas av tillverkaren.
7. Vid avfrostning och rengöring av apparaten, ska man inte använda andra verktyg än de som rekommenderas av tillverkaren.
8. Om apparaten installeras, används eller förvaras i ett oventilerat utrymme, måste rummet utformas för att förhindra ansamling av köldmedieläckor på grund av elektriska värmeelement, spisar eller andra antändningskällor.
9. Följ nationella gasföreskrifter.
10. Håll ventilationsöppningarna fria från hinder.
11. Enheten måste förvaras på ett sådant sätt att mekanisk skada undviks.
12. Varje person som arbetar på eller inom en köldmediekrets måste ha ett giltigt certifikat som styrker den personens kompetens att hantera köldmedier på ett säkert sätt, i enlighet med en bedömningsspecifikation som erkänns av branschen.

1. Underhåll bör endast utföras enligt apparattillverkarens rekommendationer. Underhåll och reparationer som kräver hjälp av annan specialiserad personal måste utföras under överinseende av en person som är kompetent i användningen av brandfarliga köldmedier.

2. TRANSPORT AV UTRUSTNING SOM INNEHÄLLER BRANDFARLIGA KÖLDMEDIER Se transportbestämmelserna.

3. MÄRKNING AV UTRUSTNINGEN MED SYMBOLER Se lokala föreskrifter.

4. AVFALLSHANTERING AV UTRUSTNING SOM ANVÄNDER BRANDFARLIGA KÖLDMEDIER Se nationella bestämmelser.

5. LAGRING AV UTRUSTNING/ENHETER Förvaringen av utrustningen måste följa tillverkarens anvisningar.

21. FÖRVARING AV FÖRPACKAD (EJ SÅLD) UTRUSTNING

Förpackningen ska vara konstruerad så att mekanisk skada på utrustningen inuti den inte orsakar förlust av köldmediet.

Det maximala antalet delar av utrustningen som kan lagras tillsammans beror på lokala bestämmelser.

22. UNDERHÅLLSINFORMATION

a) Områdeskontroller

Innan man börjar arbeta på system som innehåller brandfarliga köldmedier ska säkerhetskontroller utföras för att säkerställa att risken för antändning är minimal. laktta följande försiktighetsåtgärder för att utföra eventuella reparationer av köldmediesystemet innan du använder det.

b) Arbetets utförande

Arbetet ska utföras under kontroll för att minimera risken för närvaro av brandfarlig gas eller ånga under dess utförande.

c) Allmänt arbetsområde

All underhållspersonal och andra operatörer som finns i arbetsområdet ska instrueras i den typ av arbete som utförs. Undvik att arbeta i trånga utrymmen. Området kring arbetsområdet ska vara ett avgränsat område. Se till att området är säkert tack vare kontroll av brandfarligt material.

d) Kontrollera om det finns köldmedium

Området måste kontrolleras med en lämplig köldmediedetektor före och under arbetet för att säkerställa att operatören är medveten om närvaron av potentiellt brandfarlig atmosfär. Se till att läcksökningsutrustningen är lämplig för användning med brandfarliga köldmedier, det vill säga att den är gnistfri, ordentligt förseglad eller egensäker.

e) Förekomst av brandsläckare

I händelse av att något hett arbete måste utföras på kylutrustningen eller på någon del som hör till den, ska lämplig brandsläckningsutrustning finnas till hands. Förvara alltid en brandsläckare med torrt pulver eller CO2 nära laddningsområdet.

f) Frånvaro av brandfarliga källor

Ingen verksamhetsutövare som utför arbeten på kylsystemet som innebär exponering av rörledningar som innehåller eller har innehållit brandfarligt köldmedium får använda någon brandfarlig källa på ett sådant sätt att det kan orsaka brand eller explosion. Alla möjliga brandfarliga källor, inklusive cigarettrökning, måste hållas tillräckligt långt borta från installations-, reparations-, borttagnings- och kasseringsplatsen, under vilken brandfarligt köldmedium kan släppas ut i det omgivande utrymmet. Innan arbetet påbörjas ska området kring utrustningen undersökas för att säkerställa att det inte finns några brandfarliga element eller risker för antändning. Använd signalering mot rök.

Se till att installationsområdet är utomhus eller tillräckligt ventilerat innan du startar systemet eller utför något hett arbete. Ventilationsgraden ska finnas under hela den period som bearbetningen pågår. Ventilationen måste på ett säkert sätt kunna dispergera eventuellt utsläppt köldmedium och helst föra ut det externt i atmosfären.

h) Kontroller på kylutrustningen

När elektriska komponenter byts ut måste de vara lämpliga för användning och överensstämma med de angivna specifikationerna. Tillverkarens riktlinjer för underhåll och assistans ska alltid respekteras. Om du är osäker, kontakta tillverkarens tekniska service för hjälp. Följande kontroller ska utföras på installationer som använder brandfarliga

köldmedier: Kontrollera att storleken på lasten överensstämmer med dimensionerna i rummet där de delar som innehåller köldmediet är installerade; att systemet och ventilationsöppningarna fungerar korrekt och att de inte är blockerade; om du använder en köldmediekrets, kontrollera om det finns köldmedium i den sekundära kretsen; att märkningen på maskinen fortsätter att vara synlig och läsbar. Oläsbara markeringar och skyltar måste vara korrekta; att kylrör och -komponenter är installerade på en plats där det är osannolikt att de utsätts för något ämne som kan fräta på komponenter som innehåller köldmedium, såvida inte sådana komponenter är gjorda av i sig korrosionsbeständigt material eller är ordentligt skyddade mot korrosion.

i) Kontroller av elektriska apparater

Reparation och underhåll av elektriska komponenter måste innefatta initiala säkerhetskontroller och komponentinspektioner. I händelse av ett fel som kan äventyra säkerheten, ska du inte strömsätta kretsen förrän den har åtgärdats på ett adekvat sätt. Använd en tillfällig passande lösning om felet inte kan lösas omedelbart men funktionen måste fortsätta. Denna situation måste rapporteras till ägaren av utrustningen så att alla parter är informerade. Inledande säkerhetskontroller inkluderar: kontroll av att kondensatorerna är urladdade - denna kontroll måste utföras i säkert läge för att undvika gnistor-; kontroll av att spänningsförande elektriska komponenter och ledningar inte exponeras vid laddning, återställning eller tömning av systemet; kontroll av jordanslutningens kontinuitet.

1. REPARATION AV FÖRSEGLADE KOMPONENTER

a) Under reparationen av förseglade komponenter måste all strömförsörjning kopplas bort från utrustningen som du måste arbeta med innan du tar bort eventuella förseglade käpor etc. Om det är absolut nödvändigt att låta elströmmen vara på i utrustningen under reparationer, måste en permanent fungerande läcksökningsanordning placeras i den mest kritiska punkten för att varna operatören om en potentiellt farlig situation. b) Var särskilt uppmärksam på följande för att säkerställa att käpan inte ändras på ett sätt som påverkar säkerhetsnivån vid arbete på elektriska komponenter.

Detta inkluderar skador på kablar, för stort antal anslutningar, uttagsplintar som inte överensstämmer med originalspecifikationerna, skador på packningar, felaktig montering av kabelförskruvningar, etc. Se till att utrustningen är säkert monterad. Se till att packningarna eller tätningsmaterialen inte har försämrats på ett sådant sätt att de inte längre kan förhindra att brandfarlig atmosfär tränger in. Reservdelarna måste överensstämma med tillverkarens specifikationer.

Användning av silikontätningsmedel kan hämma effektiviteten hos vissa typer av läckagedetekteringssystem. Egensäkra komponenter behöver inte isoleras innan man arbetar på dem.

1. REPARATION AV EGENSÄKRA KOMPONENTER

Applicera inte någon induktiv belastning och permanent kapacitet på kretsen utan att se till att den inte överskrider den maximala spänning och ström som tillåts för den använda utrustningen. De egensäkra komponenterna är de enda som kan drivas under spänning i närvaro av en brandfarlig atmosfär. Testsystemet måste ha rätt strömstyrka. Byt endast ut komponenterna med de reservdelar som specificeras av tillverkaren. Andra delar än de som anges kan orsaka att köldmediet antänds i atmosfären efter en läcka.

25. KABLAGE

Kontrollera ledningarna med avseende på slitage, korrosion, övertryck, vibrationer, vassa kanter eller andra negativa miljöeffekter. När du kontrollerar, tänk också på effekterna av åldrande eller konstanta vibrationer som orsakas av element som kompressorer eller fläktar.

26. DETEKTERING AV BRANDFARLIGA KÖLDMEDIER

Använd under inga omständigheter potentiella antändningskällor för att detektera köldmedieläckor. Använd inte hydroxylflammor (eller något annat detektionssystem som använder öppen låga).

27. METODER FÖR DETEKTERING AV LÄCKAGE

Följande läckagedetekteringsmetoder anses vara acceptabla för system som innehåller brandfarliga köldmedier. Använd elektroniska läckagedetektorer för brandfarliga köldmedier, även om känsligheten kanske inte är tillräcklig eller om de kan behöva omkalibreras. (Detekteringsutrustningen måste kalibreras i ett område utan köldmedium.) Säkerställ att detektorn inte är en potentiell källa till förbränning och att den är lämplig för den kylvätska som används. Läckagedetektionsutrustningen måste ställas in på en procentandel av LFL av köldmediet och måste kalibreras med avseende på det använda köldmediet och lämplig procentandel gas (maximalt 25 %) bekräftas. Läcksökningsvätskor kan användas med de flesta köldmedier, men användningen av rengöringsmedel som innehåller klar måste undvikas eftersom klar kan reagera med köldmediet och göra så att kopparrören korroderas. Vid misstanke om läckage ska alla öppna lågor avlägsnas/släckas. Om ett köldmedieläckage som kräver svetsning upptäcks, återvinn allt köldmedium från systemet eller isolera det (genom avstängningsventiler) i en del av systemet på avständ från läckan. Syrefritt kväve (OFN) måste därför släppas ut i systemet före och under svetsprocessen.

28. BORTTAGNING OCH TÖMNING

Använd konventionella procedurer när du arbetar på köldmediekretsen för reparationer eller av någon annan anledning. Trots detta är det viktigt att bästa praxis respekteras eftersom brandfarlighet måste beaktas. Observera följande procedur:

• Avlägsna kylvätskan
• Avlufta kretsen med inert gas
  • Töm
• Avlufta åter med inert gas

- Öppna kretsen genom att snitta eller via hårdlödning.

- Avlägsna kylvätskan - Avlufta kretsen med inert gas - Töm - Avlufta åter med inert gas - Öppna kretsen genom att snitta eller via hårdlödning.

Köldmedieladdningen måste återställas i lämpliga återvinningscylindrar. Rengör systemet med OFN för att göra enheten säker. Det kan vara nödvändigt att upprepa det här förfarandet flera gånger. Använd inte tryckluft eller syre för denna åtgärd.

Rengöringen måste slutföras genom att fylla vakuumet i systemet med OFN och fortsätta att fylla det tills arbetstrycket uppnås, sedan sprida OFN i atmosfären och slutligen återställa systemet till ett vakuumtillständ. Upprepa processen tills det inte finns mer köldmedium kvar inuti systemet. När den sista OFN-laddningen används måste systemet bringas till atmosfärstryck för att kunna användas. Denna åtgärd är absolut nödvändig om svetsoperationer ska utföras på rören.

Se till att vakuumpumpens utlopp inte är nära någon antändningskälla och att ventilation är tillgänglig.

29. LASTNINGSFÖRFARANDEN

Utöver konventionella lastningsprocedurer, följ följande krav.

Se till att kontaminering av olika köldmedier inte uppstår när utrustningen laddas. Rören bör vara så korta som möjligt för att minimera mängden köldmedium inuti dem. Cylindrarna ska

hållas i vertikalläge. Se till att kylsystemet är jordat innan du fyller på med köldmedium.

Märk systemet när det har laddats (om det inte har gjorts ännu).

Var mycket noga med att inte överbelasta kylsystemet. Testa trycket med OFN innan du laddar om systemet. Utför läckagetestet på systemet vid slutet av lastningen men före driftsättning. Det är nödvändigt att utföra ett ytterligare läckagetest innan man lämnar installationsplatsen.

30. DRIFTURTAGANDE

Innan denna procedur utförs är det viktigt att teknikern är bekant med utrustningen och alla dess komponenter. Det anses vara god praxis att återvinna alla köldmedier på ett säkert sätt. Innan du utför denna åtgärd, ta ett prov på oljan och kylmedlet om en analys är nödvändig innan det uppsamlade kylmedlet återanvänds. Det är viktigt att elektricitet finns tillgänglig innan denna procedur påbörjas.

a) Bekanta dig med utrustningen och dess funktion.
b) Isolera systemet elektriskt.
c) Innan du utför denna procedur, se till att:

• Den mekaniska hanteringsutrustningen finns tillgänglig vid behov för att hantera köldmediecylindrarna
• All personlig skyddsutrustning är tillgänglig och används på rätt sätt
• Uppsamlingsförfarandet alltid övervakas av en behörig person
• Återvinningsutrustningen och cylindrarna uppfyller tillämpliga standarder.

d) Töm kylsystemet om möjligt.

e) Om vakuumtillständ inte kan uppnås, använd ett grenrör så att köldmediet kan avlägsnas från de olika systemdelarna.

f) Se till att cylindern är placerad på vägen innan återställningen utförs.

g) Starta återställningsmaskinen och kör i enlighet med tillverkarens instruktioner.

h) Överbelasta inte cylindrarna. (Högst 80 % av vätskeladdningsvolymen).

i) Överskrid inte cylinderns maximala arbetstryck, inte ens tillfälligt.

j) När cylindrarna har fyllts på rätt sätt och processen har slutförts, se till att cylindrarna och utrustningen omedelbart avlägsnas från installationsplatsen och att alla avstängningsventiler är stängda.

k) det uppsamlade kylmedlet får inte fyllas på i ett annat kylsystem såvida den inte rengjorts och kontrollerats.

31. ETIKETTERING

Utrustningen måste vara märkt för att indikera att den har tagits ur drift och tömts på köldmediet. Datummärk och signera etiketten. Se till att det finns etiketter på utrustningen som visar att den innehåller brandfarligt köldmedium.

32. ÅTERSTÄLLNING

När man tar bort köldmedium från ett system, oavsett om det är för underhåll eller avveckling, anses det vara god praxis att avlägsna alla köldmedier på ett säkert sätt. När köldmediet överförs till cylindrarna, se till att endast cylindrar som är lämpliga för återvinning av köldmedium används. Se till att rätt antal cylindrar finns tillgängliga för att lagra den totala systemladdningen. Alla cylindrar som ska användas är konstruerade för återvunnet köldmedium och märkta för det (d.v.s. specialcylindrar för återvinning av köldmedium). Cylindrarna måste vara utrustade med en övertrycksventil och de tillhörande avstängningsventilerna måste vara i perfekt skick. Tomma återvinningscylindrar bör sättas under vakuum och, om möjligt, kylas före återvinning. Återvinningsutrustningen måste vara fullt fungerande och innehålla en uppsättning instruktioner angående densamma och lämplig för återvinning av brandfarliga köldmedier. Dessutom måste en uppsättning kalibrerade vågar vara tillgängliga och fullt fungerande. Rören ska vara försedda med hermetiska anslutningar

med frånkoppling i perfekt skick. Innan du använder återvinningsmaskinen, kontrollera att den är i tillfredsställande funktionsskick, att den har underhållits på rätt sätt och att alla tillhörande elektriska komponenter är förseglade för att förhindra antändning om köldmediet släpps ut. Rådfråga tillverkaren om du är osäker. Det återvunna köldmediet måste returneras till sin leverantör i rätt återvinningscylinder och med relevant avfallsöverföringsanmärkning. Blanda inte köldmedier i återvinningsenheter och särskilt inte i cylindrar. Om kompressorerna eller kompressoroljorna behöver tas bort, se till att de har tömts till en acceptabel nivå för att säkerställa att det inte finns kvar brandfarligt köldmedium i smörjmedlet. Tömningsprocessen måste utföras innan kompressorn återlämnas till leverantörer. Använd endast elektriska kylsystem på kompressorstommen för att påskynda den här processen. Ta bort olja ur ett system på ett säkert sätt.

1 - BESKRIVNING AV APPARATEN

1.1 - KOMPONENTLISTA (Bild 5)

Apparaten förpackas enskilt i kartongemballage. Emballaget kan transporteras för hand av två personer eller lastas på en transportvagn.

Magasinera emballaget enskilt, stapla det inte.

1. Luftutloppsslang

2. Terminal för flexibel slang på maskinsidan

3. Fjärrkontroll

4. Skjutreglage för montering av skjutfönster/jalusier

5. Terminal för skjutreglage / fönster

6. Manuell

7. Kondensavloppsrör

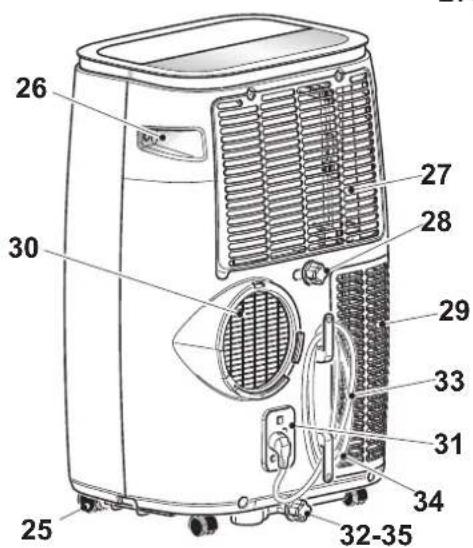

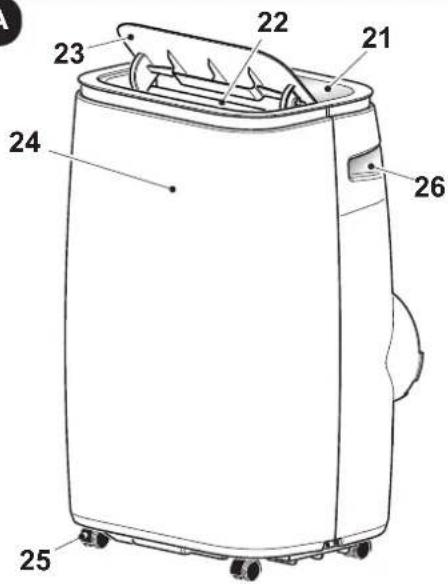

1.2 - IDENTIFIERING AV HUVUDDELAR (Bild A)

1. Manöverpanel

2. Fränluftsgaller

3. Klaff

4. IR-mottagare fjärrkontroll

5. Hjul

6. Handtag

7. Luftfiltergaller

27a. Luftfilter

1. Avtappningsplugg för kondensvatten (för användning som luftavfuktare)

2. Luftintagsgaller

3. Luftutloppsgaller

4. Borrning för pluggkåpa

5. Lock för tömning av kondensvatten (vid transport, underhåll eller överdriven ansamling av vatten)

6. Kabelvinda

7. Nätsladd

8. Avtappningslock för kondensvatten (endast för modell med värmepump)

A

21 22 23 24 25 26

26 30 27 28 29 33 31 34 25 32-35

Transport och förflyttning av apparaten ska ske i upprätt läge.

• Vid transport i liggande läge ska ni vänta minst en timme innan den startas om.

- Innan du flyttar eller transporterar apparaten ska du tömma kondensvattnet helt enligt beskrivningen i avsnitt 4.2.a

WARNINGAR

Transport av klimatanläggningen på känsliga golv (t.ex. trägolv):

• Töm ut allt kondensvatten helt.

- Var extra försiktig under förflyttningar av klimatanläggningen eftersom hjulen kan lämna märken i golvet. Även om hjulen är i styvt material och rullar, kan de skadas vid användning eller vara smutsiga.

Vi rekommenderar att ni kontrollerar att hjulen är rena och löper fritt vid förflyttning.

2.2 - WARNINGSTEXTER

Försummelse att iaktta det som indikeras nedan kan leda till skada på apparaten.

a. Installera klimatanläggningen på plana, stabila underlag och på golvet.

b. Anslut endast klimatanläggningen till jordade eluttag.

c. Se till att gardiner eller andra föremål inte blockerar luftintagsfiltren (Bild 7).

d. Säkerställ att det finns ett minimiavständ på 80 cm mellan klimatanläggningen och objekten intill (Bild 1).

e. När apparaten sätts igång ska ni alltid vara noga med att se till att det inte finns några hinder för luftintag eller luftutlopp.

f. Klimatanläggingen ska användas i lokaler avsedda för tvättstuga.

g. Installera endast klimatanläggningen i torra lokaler.

h. Klimatanläggningen får inte sättas igång i närvaro av farliga material, ångor eller vätskor.

i. Rengör luftfiltren minst en gång i veckan.

Klimatanläggningen ska installeras i en lämplig omgivning.

Vi rekommenderar att reducera solljuset med hjälp av spjäljalusier, gardiner, persienner och att hålla dörrar och fönster stängda.

a. Placera luftkonditioneringen framför ett fönster eller en fransk dörr.

b. Placera terminalen på maskinsidan (2) på den flexibla slangen (1) som visas i Bild 8.

c. Placera terminalen (5) på motsatt sida av det flexibla röret (1) (Bild 8).

d. Sätt i maskinsidans terminal (2) på apparatens luftutlopp (26) som visas i bild 9.

e. Placera terminalen (5) så att luften kommer ut till utsidan (Bild 10)

f. Om du har ett skjutfönster (vertikalt eller horisontellt) eller rulljalusi, kan du använda "SLIDER KIT" (4) som medföljer som möjliggör en effektivare installation.

För installation med KIT SLIDER fortsätt så som illustreras i bilderna 11a och 11b.

Förläng endast röret så långt det behövs, så att lufttransportören förblir stängd mellan ramens dörrar.

2.4 - ELEKTRISK ANSLUTNING

Apparaten är utrustad med en nätkabel med kontakt.

Innan klimatanläggningen ansluts ska ni försäkra er om att:

• Spännings- och frekvensförsörjningsvärdena följer det som specificeras i uppgifterna på märkskylten som finns på apparaten.
• Försörjningsledningen är utrustad med en effektiv jordanslutning och är av korrekt dimension för klimatanläggningens maximala absorption.
• Det ska finnas en lämplig omnipolär brytare kopplad till apparatens nätförsörjning i enlighet med de nationella installationsbestämmelserna.
• Apparaten försörjs endast via ett uttag som är kompatibelt med den medföljande kontakten.

eventuellt byte av nätkabeln ska endast utföras av behörig teknisk service från Olimpia Splendid eller av personal med liknande kompetens.

2.5 - DRÄNERING

Beroende på hur apparaten används måste kondensatavloppsslangen anslutas. För användning som avfuktare eller som värmepump (endast för förinställda modeller), gör enligt följande (Bild 12-13a-13b):

a. Skruva av locket (28) eller locket (35) för modeller med värmepump.
b. Ta av gummilocket (32).
c. För in slangen (7) i kopplingen.

Se till att utloppsslangens ände (7) placeras över ett avloppsgaller eller i en behållare.

Säkerställ att slangen (7) inte är tilltäppt.

3 - ANVÄNDNING AV APPARATEN

Klimatanläggningens funktioner kan väljas med både via fjärrkontrollen och manöverpanelen på klimatanläggningen.

Mottagandet av den valda funktionen bekräftas genom att summern avger ett "bip"-ljud.

3.1 - FJÄRRKONTROLLENS KNAPPAR (Bild C)

• B1: ON/OFF-knapp.
• B2: "Timer"-knapp.
• B3: "Sleep"-knapp.
• B4: Knapp för temperaturökning/fördröjning.
- B5: Knapp för temperaturminskning/fördröjning.
• B6: "Ventilation"-knapp
- B7: Knapp för "Funktionsläge" kylning => avfuktning => => endast fläkt => => uppvärmningsläge (endast aktivt i versionen med värmepump) => kylning =>...

• B8: "Swing"-knapp

C B4 B6 B7 ♣ + ⌘ B3 B2 B5 B1 B8

SV - 13

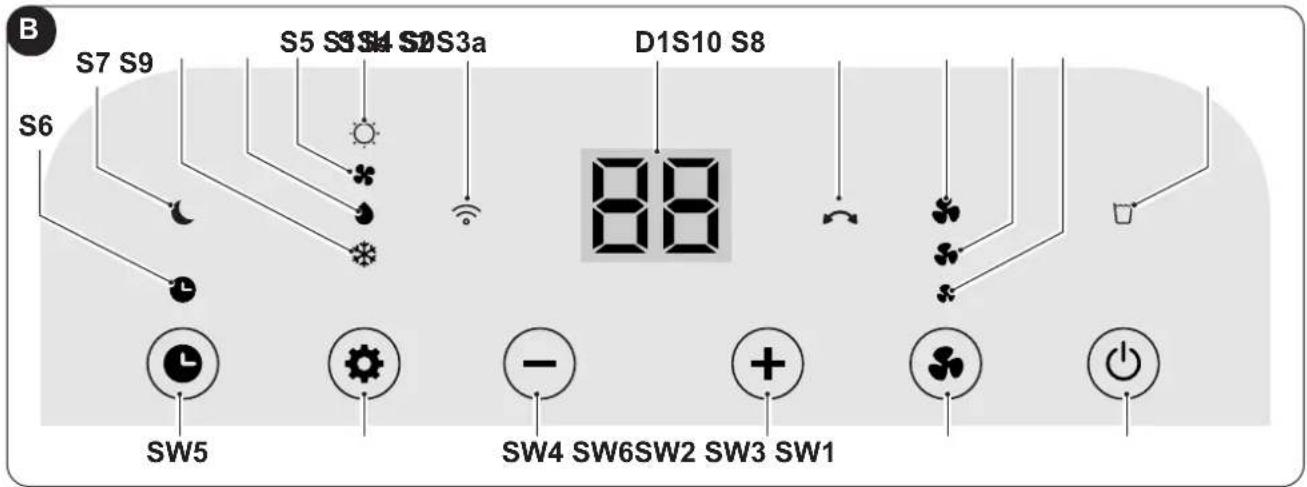

• SW1: Drift/Standby.
  • SW2: Val av driftsläge

kylning =>

=> avfuktning => endast fläkt =>
=> uppvärmningsläge

• SW3: Temperaturstegring/fördröjning
• SW4: Temperatursänkning/fördröjning
- SW5: Timerläge
• SW6: Ventilationsläge/WiFi-läge
• D1: Inställd temperatur/Tidrelä
• S0: Lysdiod för "High" ventilation

• S1: Lysdiod för "Medium" ventilation
• S2: Lysdiod för "Low" ventilation
• S3a: Lysdiod för kylläge
- S3b: Lysdiod för uppvärmningsläge (endast aktivt i versionen med värmepump)
• S4: Lysdiod för avfuktningsläge
• S5: Lysdiod för ventilationsläge
• S6: Lysdiod för timerläge
• S7: Lysdiod för Sleep-läge
• S8: Lysdiod för svängning
• S9: Lysdiod för full vattentank
• S10: Lysdiod för WiFi-äge

3.3 - ANVÄNDNING AV FJÄRRKONTROLLEN

Fjärrkontrollen som levereras med klimatanläggningen är det instrument som gör det möjligt att använda enheten på ett bekvämt sätt.

Det är ett instrument som ska hanteras försiktigt och särskilt:

• Undvika att blöta ner den (den får inte rengöras med vatten eller lämnas ute i väder och vind).
• Undvik att låta den falla ner på golvet eller hårda stötar.
• Undvik att utsätta den för direkt solljus.

• Fjärrkontrollen fungerar med infraröd teknologi.
• För inte in hinder mellan fjärrkontrollen eller klimatanläggningen under användning.
• Om andra apparater med fjärrkontroll används i omgivningen (tv, stereoanläggningar osv.), kan det uppstå störningar.
• Elektroniska lampor och lysrör kan störa signalerna mellan fjärrkontrollen och klimatanläggningen.
• Ta ut batterierna om fjärrkontrollen inte ska användas under en längre tidsperiod.

3.3.a - Isättning av batterier

För att sätta in batterierna korrekt (medföljer inte):

a. Ta bort batterifackets lucka (Bild 47).
b. Sätt i batterierna i lämpligt fack (Bild 14).

Var mycket noga med att respektera polariteterna som indikeras i botten av batterifacket.

c. Stäng locket korrekt.

SV - 14

OLIMPIA

SPLENDID

3.3.b - Byte av batterierna

Använd alltid nya batterier.

Användning av gamla batterier eller en annan typ av batterier kan göra att fjärrkontrollen inte fungerar som den ska.

- Fjärrkontrollen använder två 1,5 V alkaliska torrbatterier (typ AAA) (Bild 14).

När de väl är urladdade ska båda batterierna bytas ut och kastas bort och lämnas in vid särskilda uppsamlingsställen eller i enlighet med lokala bestämmelser.

- Om ni inte använder fjärrkontrollen under ett par veckor eller längre, ska batterierna tas ut.

Eventuellt läckage från batterierna kan skada fjärrkontrollen.

Ladda inte och montera inte isär batterierna. Kasta inte batterierna i eld.

kan brinna eller explodera.

Om batterivätskan rinner ut på hud eller kläder ska de tvättas noga med rent vatten.

Använd inte fjärrkontrollen med batterierna som läckt.

kemiska produkterna i batterierna kan förorsaka brännskador eller andra hälsorisker.

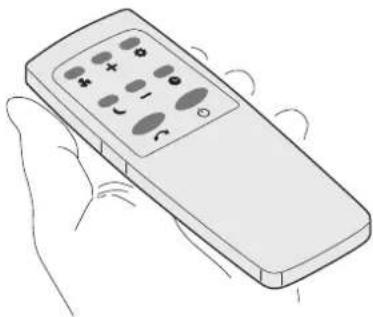

3.3.c - Fjärrkontrollens läge

- Håll fjärrkontrollen i en position från vilken signalen kan nå enhetens mottagare (29) (maximalt avstånd cirka 5 meter - med laddade batterier) (Bild D).

Om det finns hinder (möbler, gardiner, väggar osv.) mellan fjärrkontrollen och apparaten reduceras fjärrkontrollens kapacitet.

D ~5m 29

3.4 - ANVÄNDNING AV APPARATEN

För att använda apparaten, gör så här.

För att förhindra eventuella skador på kompressorn fördröjs varje start med 3 minuter i förhållande till den senaste avstängningen.

3.4.a - Förberedande moment

- Placera apparaten på en stabil yta som inte är lutad, minst 50 cm från väggen eller från något annat objekt för att garantera att luften cirkulerar korrekt. Placera den på en vattenavvisande yta eftersom eventuellt vattenläckage kan skada möbler eller golv.

• Placera inte enheten direkt på mattor, handdukar, filtar eller andra absorberande ytor.
• Sätt i kontakten i eluttaget. Apparaten avger ett bip-ljud, alla lysdioderna tänds i ett par sekunder och apparaten övergår i standby-läge.

Innan apparaten elansluts ska ni försäkra er om att uppgifterna på märkskylten motsvarar de som gäller för nätförsörjningen.

3.4.b - Slå på/stänga av apparaten

a. Enheten kan slås på eller stängas av under korta perioder genom att trycka på B1 på fjärrkontrollen eller SW1 på manöverpanelen (vid långvarig avstängning på enheten måste denna avaktiveras genom att dra ut kontakten ur uttaget).
b. I händelse av en långvarig avstängning av enheten måste den återställas genom att dra ut kontakten ur nätuttaget, vänta 5 till 10 sekunder och sedan sätta in den igen. Ett ett bip-ljud anger att enheten är klar att användas.

För inställning av automatisk påslagning och avstängning, se avsnittet "Timer-läge".

3.5 - KYLLÄGE (COOL)

a. Med hjälp av detta läge avfuktar och kyler apparaten rummet.
Detta läge kan väljas genom att trycka på B7 eller SW2 tills lysdioden för kylning (S3a) aktiveras på både fjärrkontrollen och manöverpanelens display.
b. Temperaturbörvärdet (inställd temperatur') kan justeras från 16 °C till 31 °C (F om sådan finns) med variationer på 1 °C tack vare B4/B5 eller SW3/SW4, och det relativa värdet visas på displayen.
c. Efter tre minuter (högst) från aktiveringen av detta driftläge startar kompressorn och apparaten börjar avge kyla.

3.6 - AVFUKTNINGSLÄGE (DRY)

a. Detta läge kan väljas genom att trycka på B7 eller SW2 tills lysdioden för avfuktning (S4) aktiveras både på manöverpanelens display.
b. I funktionsläget DRY går det inte att välja fläktens hastighet eller justera temperaturen.

Fläktens motor körs på låg hastighet.

c. Håll dörrar och fönster stängda för bästa avfuktningseffekt.
Placera inte luftutloppsslangen i fönstret.
d. Anslut slangen för kodensavledning (avsnitt 2.5).

a. Genom att använda detta funktionsläge utför inte enheten någon åtgård varken för temperaturen eller för luftfuktigheten i omgivningen, utan den bibehåller den endast i cirkulation.
b. Detta läge kan väljas genom att trycka på B7 eller SW2 tills lysdioden för fläkten () aktiveras på manöverpanelens display.
c. I det här funktionsläget är den inre fläkten alltid på och det går att välja den önskade hastigheten med hjälp av knapparna B6 eller SW6; den relativa lysdioden för "High" (S0), "Medium" (S1) eller "Low" (S2) tänds.

3.8 - UPPVÄRMNINGSLÄGE (HEAT) (endast för HP-modeller)

a. Genom att använda detta funktionsläge värmer enheten upp omgivningen.

Detta läge kan väljas genom att trycka på B7 eller SW2 tills lysdioden för uppvärmning (S3b) aktiveras på manöverpanelens display.

c. Temperaturbörvärdet (inställd temperatur') kan justeras från 16 °C till 31 °C med variationer på 1 °C tack vare B4/B5 eller SW3/SW4, och det relativa värdet visas på displayen.
c. Efter tre minuter (högst) från aktiveringen av detta driftläge startar kompressorn och apparaten börjar avge värme.
d. Anslut slangen för kodensavledning (avsnitt 2.5).

3.9 - SLEEP-LÄGE

• Denna funktion kan endast aktiveras från fjärrkontrollen.
• Denna funktion finns inte i funktionslägena för Avfuktning (DRY) och Endast ventilation (FAN).

a. Detta läge kan väljas genom att trycka på B3, lysdioden för "Sleep"-läge (S7) aktiveras både på manöverpanelens display. Enheten kommer att minska (i kyla) eller öka (i uppvärmning) den inställda temperaturen med 1°C (1 eller 2 F) i 1 timme.

b. För att avbryta funktionen trycker du på knappen (B3) på fjärrkontrollen; lysdioden (S7) släcks.

3.10 - TIMERLÄGE

Det här läget kan användas för att aktivera en timer för påslagning eller avstängning.

För att aktivera timern för PÅSLAGNING av apparaten, gör enligt beskrivningen nedan:

a. När enheten är i standby-läge (med nätkontakten ansluten) trycker du på knapparna B2 eller SW5.
b. När lampan S6 blinkar ställer du in det önskade tidsvärdet med knapparna B4/B5 eller SW3/SW4 (Oh (Timer avstängd) ---> 1h ---> 2h ---> .. 24h ---> 23h ---> 22h ---> .. 0h (Timer avstängd) ---> ..).
c. Lysdioden S6 förblir tänd med ett fast sken.
d. Enheten slås på automatiskt när den när den tidigare inställda tiden.

För att aktivera timern för AVSTÄNGNING av apparaten, gör enligt beskrivningen nedan:

a. Med apparaten påslagen (lysdiod S8 tänd) trycker du på knapparna B2 eller SW5.
b. När lampan S6 blinkar ställer du in det önskade tidsvärdet med knapparna B4/B5 eller SW3/SW4 (Oh (Timer avstängd) --> 1h --> 2h --> .. 24h --> 23h --> 22h --> .. 0h (Timer avstängd) --> ..).
c. Lysdioden S6 förblir tänd med ett fast sken.
d. Enheten stängs av automatiskt när den när den tidigare inställda tiden.

3.11 -SWING-FUNKTION

- Denna funktion kan endast aktiveras från fjärrkontrollen.

a. När apparaten startas så öppnas ventilen (23) helt.
b. Genom att trycka på knappen "SWING" (B8) på fjärrkontrollen börjar ventilen automatiskt att svänga.
c. Om du vill stoppa ventilen i ett visst läge trycker du på "SWING" (B8).

Tryck på den igen för att starta om svängningen.

3.12 - WiFi-FUNKTION

a. Genom att trycka på SW6 i cirka 5 sekunder aktiveras WiFi-funktionen och lysdioden (S10) börjar att blinka.

När apparaten ansluts till smarttelefonen slutar lysdioden (S10) att blinka och förblir tänd med ett fast sken på displayen.

Anvisningarna för anslutning till WiFi-nätet och användning av appen finns på webbplatsen www.olimpiasplendid.com i området för nedladdning.

4 - UNDERHÅLL OCH RENGÖRING

Innan du fortsätter med någon typ av underhåll och rengöring ska du alltid se till att ha dragit ut kontakten ur nätuttaget.

Rör inte vid enhetens metalldelar när filtret tas ut. Det finns en risk för att göra sig illa på de vassa metallkanterna.

Använd inte vatten för att rengöra luftkonditionerarens inre delar. Exponeringen för vatten kan förstöra isoleringen med risk för att förorsaka elstötar.

4.1 - RENGÖRING

4.1.a - Rengöring av apparaten och fjärrkontrollen

a. Använd en torr trasa för att rengöra apparaten och fjärrkontrollen.
b. Det går att använda en trasa fuktad med kallt vatten för att rengöra apparaten om den är mycket smutsig.

Använd inte en kemiskt behandlad eller antistatisk trasa för att rengöra enheten.

Använd inte bensin, lösningsmedel, polermedel eller liknande rengöringsmedel. Ona typ av produkter kan göra att plastytorna går sönder eller deformeras.

4.1.b - Rengöring av sugfiltret

För att garantera en effektiv intern luftfiltrering och en god funktion av er klimatanläggning måste luftfiltret rengöras periodiskt.

Filtrering av smutsig luft minskar enhetens kylkapacitet. Se därför till att tillhandahålla rengöring varannan vecka.

a. Ta av gallret (27) komplett med filter (27a) och lyft upp det för att ta bort det från apparaten (Bild 15).
b. Ta ut filtret (27a) från gallret (27) (Bild 16).
c. Rengör filtret (27a) genom att använda en dammsugare eller tvätta det med vatten. Låt det sedan torka på en väl ventilerad plats.
d. Dammsug dun från lamellerna (Bild 17).

Om filtret (27a) är skadat, byt ut det.

e. Se till att filtret (27a) är helt torrt.
f. Sätt tillbaka filtret (27a) i gallret (27) och var noga med att placera in det korrekt.
g. Placera gallret (27) komplett med filter (27a) på apparatens stomme och säkerställ att det är korrekt fäst. (Bild 18).

Använd inte apparaten utan filtret (27a).

4.1.c - Råd för energibesparing

Nedan ger vi några enkla råd för att minska förbrukningen:

• Håll alltid filtren rena (se kapitlet om underhåll och rengöring).
• Håll dörrarna och fönstren stängda i lokalen som ska luftkonditioneras.
• Undvik att solljus tränger in i rummet (vi rekommenderar att ni använder gardiner, drar ner spjäljalusierna eller stänger persiennerna).
• Täpp inte till enheternas luftflödesvägar (i in- och utlopp). Utöver att anläggningen på så sätt inte uppnår en optimal kapacitet, äventyrar det även dess korrekta funktion och det leder till risk för irreparabla fel på enheten.

4.2 - UNDERHÅLL

Om ni förutser att inte använda apparaten under en längre tidsperiod, gör så här:

a. Använd endast fläktläget i några timmar (cirka 1÷2 timmar) för att torka insidan av enheten.
b. Stoppa luftkonditioneringen och koppla bort strömförsörjningen.
c. Rengör luftfiltret.
d. Töm ut kondensvattnet helt.
e. Linda nätkabeln (34) på kabelvindan (33) och sätt in kontakten i pluggkåpan (31) (Bild 21).
f. Ta ut batterierna ur fjärrkontrollen.
g. Lägg tillbaka apparaten i originalförpackningen och förvara den på en sval plats där den är skyddad från direkt solljus.

Förvara inte apparaten i fuktiga eller smutsiga miljöer.

SV - 18

Kontroller innan luftkonditioneringen sätts igång igen:

a. Filtret ska rengöras efter att luftkonditioneraren inte har använts under en längre period.
b. Kontrollera att luftutloppet eller -inloppet inte är blockerat (särskilt efter att luftkonditioneraren inte har använts under en längre period).

4.2.a - Avledning av kondensvatten

När kondensvattnet i den nedre brickan när den förutbestämda nivån avger enheten en ljudsignal och lysdioden (S9) tänds. I detta fall:

a. Sätt i kontakten i eluttaget.
b. Flytta försiktigt enheten till en lämplig plats för att tömma ut vattnet.
c. Ta bort avtappningspluggen (32) och gummipluggen (32a) (Bild 19).

Försäkra er om att ha skruvat fast avtappningslocket korrekt (32) för at vattenläckage.

d. Töm ut allt vatten.
e. Sätt tillbaka gummilocket (32a) och skruva på avtappningspluggen (32) (Bild 20).
f. Sätt in kontakten i eluttaget.

Om felet återkommer, kontakta ett servicecenter.

5 - TEKNISKA DATA

För tekniska data, se typskylten på produkten (Bild 2).

6 - FEL OCH MÖJLIGA ÅTGÄRDER

Försök inte att reparera apparaten själva.

Om problemet inte är löst, kontakta din lokala återförsäljare eller närmaste servicecenter. Tillhandahålla detaljerad information om felfunktionen och om enhetsmodellen.

FELApparaten fungerar inte.	ORSAKStrömmen saknas.Kontakten är urkopplad.	VAD GÖR MAN?Vänta.Sätt i kontakten i eluttaget.
Apparaten slås inte på.	Lysdioden S9 är tändI KYLNINGSLÄGE: Omgivningstemperatu-ren är lägre än den inställda temperaturen	Vattenuppsamlingsbrickan är full. Stäng av apparaten, tappa ur vattnet från uppsamlings-brickan och starta om den.Återställ temperaturen>>>>>
FELApparaten slås inte på.	ORSAKI UPPVÄRMNINGSLÄGE: Omgivnings-temperaturen är högre än den inställda temperaturen	VAD GÖR MAN?Återställ temperaturen.
Apparaten fungerar bara en kort stund.	Den inställda temperaturen är för nära rumstemperatur.____Det finns hinder i det yttre luftintaget.	Sänk den inställda temperaturen.____Avlägsna hindren.Ring servicecentrum.
Apparaten kyler inte som den ska.	Luftfiltren är tilltäppta av damm, dun eller djurhår.____Avloppsslangen är inte inkopplad eller tilltäppt.____Apparaten har en låg kylmedelsnivå.____Temperaturinställningen är för hög.____Fönster och dörrar i rummet är öppna.____Området i rummet är för stort.____Det finns värmekällor inne i rummet.	Stäng av enheten och rengör filtren i enlighe med instruktionerna.____Stäng av apparaten, koppla bort slangen, ta bort eventuella hinder och återanslut.____Kontakta ett servicecenter om du vill att apparaten ska inspekteras och fyllas på med kylmedel.____Sänk den inställda temperaturen.____Försäkra er om att alla fönster och dörrar är stängda.____Kontrollera kylområdet igen.____Avlägsna värmekällorna om möjligt.
Apparaten är bullrig och vibrerar överdrivet mycket.	Den yta som apparaten står på är inte planutjämnad.____Luftfiltren är tilltäppta av damm, dun eller djurhår.	Placera alltid apparaten på ett plant och jämnt underlag.____Stäng av enheten och rengör filtren i enlighe med instruktionerna.
Det läcker ut vatten när apparaten förflyttas.	Klimatanläggningen är lutad eller ligger på sidan.	Töm ut vattnet innan ni förfflyttar den.
Displayen visar E0.	Fel på omgivningens temperatursensorn.	Ring servicecentrum.
Displayen visar E1.	Fel på kondensatoms temperatursensor.	Ring servicecentrum.
Displayen visar E2.	Full vattentank under aktivt kylningsläge.	Töm tankvattnet enligt beskrivningen i respektive stycke.
Displayen visar E3.	Fel på förångarens temperatursensor.	Ring servicecentrum.
Displayen visar E4.	Full vattentank under aktivt uppvärmningsläge.	Töm tankvattnet enligt beskrivningen i respektive stycke.

0 - VAROITUKSIA....2

0.1 - YLEISTIETOJA....2
0.2 - SYMBOLIT 2

c. Steng luken på korrekt måte.

NO - 14

OLIMPIA SPLENDID

=> opvarmning (kun aktiv i modeller med varmepumpe ) =>

=> køling =>...

• B8: Knappen "Swing"

C B4 B6 B7 ♣ + ⌘ B3 B2 B5 B1 B8

DA - 13

3.2 - SYMBOLER OG KNAPPER PÅ BETJENINGSPANET (fig. B)

B S7 S9 S5 S3 S4 S2 S3a D1S10 S8 S6 88 SW5 SW4 SW6SW2 SW3 SW1

- SW1: Drift/Standby

=> opvarmning (kun aktiv i modeller

med varmepumpe ) =>

=>køling =>...

• SW3: Temperaturøgning/forsinkelse

Symbolen på produkten eller på förpackningen indikerar att produkten inte ska betraktas som ett normalt hushållsavfall utan ska lämnas in vid en lämplig uppsamlingsstation för återvinning av elektrisk och elektronisk utrustning. Vid bortskaffande av denna produkt på lämpligt sätt bidrar ni till att undvika potentiellt negativa konsekvenser för miljö och hälsa, som kan vara ett resultat av ett olämpligt bortskaffande av produkten. För mer detaljerad information om återvinning av denna produkt, kontakta kommunkontoret, deN lokala avfallshanteringstjänsten eller butiken där produkten köptes. Denna förordning är endast giltig i EU-länderna.
