Caractéristique	Détails
Type d'appareil	Climatiseur monobloc
Capacité de refroidissement	3.5 kW
Capacité de chauffage	3.5 kW
Classe énergétique	A++
Niveau sonore	36 dB(A)
Dimensions (L x H x P)	700 x 1850 x 300 mm
Poids	75 kg
Type de réfrigérant	R32
Installation	Installation murale verticale
Fonctionnalités supplémentaires	Déshumidification, mode automatique
Entretien	Filtres lavables, entretien annuel recommandé
Sécurité	Protection contre le gel, protection électrique intégrée
Garantie	2 ans

FOIRE AUX QUESTIONS - Unico Vertical 35 HP OLIMPIA SPLENDID

Comment installer l'OLIMPIA SPLENDID Unico Vertical 35 HP ?

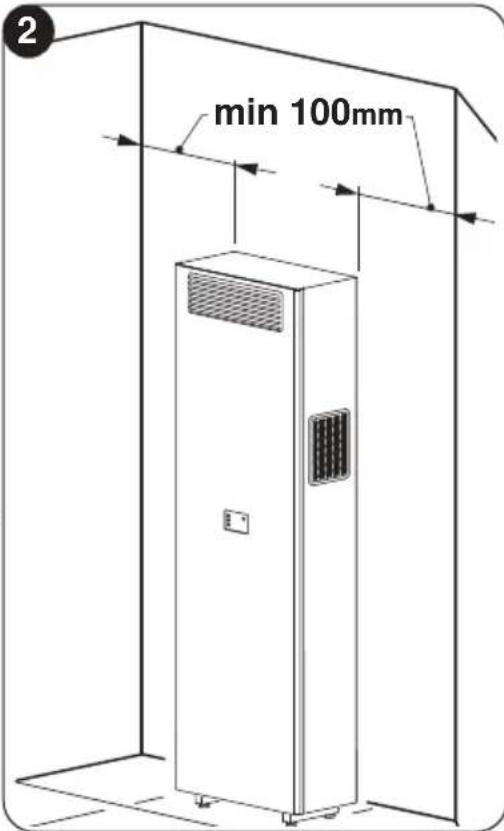

Assurez-vous que l'unité est montée sur un mur intérieur, à une distance appropriée de la source d'alimentation. Suivez les instructions fournies dans le manuel d'installation pour le montage et le raccordement électrique.

Quelle est la puissance de refroidissement de l'OLIMPIA SPLENDID Unico Vertical 35 HP ?

L'OLIMPIA SPLENDID Unico Vertical 35 HP a une puissance de refroidissement de 3,5 kW.

Comment régler la température sur l'OLIMPIA SPLENDID Unico Vertical 35 HP ?

Utilisez la télécommande fournie pour régler la température souhaitée. Appuyez sur les boutons '+' ou '-' pour augmenter ou diminuer la température.

Que faire si l'unité ne s'allume pas ?

Vérifiez que l'unité est bien branchée à une source d'alimentation et que le disjoncteur n'a pas sauté. Assurez-vous également que la télécommande fonctionne et que les piles sont chargées.

Comment nettoyer le filtre de l'OLIMPIA SPLENDID Unico Vertical 35 HP ?

Retirez le filtre de l'unité, lavez-le à l'eau tiède avec un détergent doux, puis laissez-le sécher complètement avant de le remettre en place.

Quel est le niveau sonore de l'OLIMPIA SPLENDID Unico Vertical 35 HP ?

Le niveau sonore de l'OLIMPIA SPLENDID Unico Vertical 35 HP est de 63 dB(A) à pleine puissance.

L'OLIMPIA SPLENDID Unico Vertical 35 HP peut-il être utilisé en mode chauffage ?

Non, l'OLIMPIA SPLENDID Unico Vertical 35 HP est conçu uniquement pour le refroidissement.

Où puis-je acheter des pièces de rechange pour l'OLIMPIA SPLENDID Unico Vertical 35 HP ?

Les pièces de rechange peuvent être achetées auprès de revendeurs agréés ou directement via le site officiel d'OLIMPIA SPLENDID.

Comment savoir si le gaz réfrigérant est à un niveau approprié ?

Si l'unité ne refroidit pas correctement, il peut y avoir un problème de niveau de gaz. Il est recommandé de faire vérifier le système par un professionnel qualifié.

Que faire si l'unité émet une odeur désagréable ?

Cela peut être dû à un filtre sale ou à la présence de moisissures. Nettoyez le filtre et assurez-vous que l'unité est propre. Si le problème persiste, contactez un professionnel.

MODE D'EMPLOI Unico Vertical 35 HP OLIMPIA SPLENDID

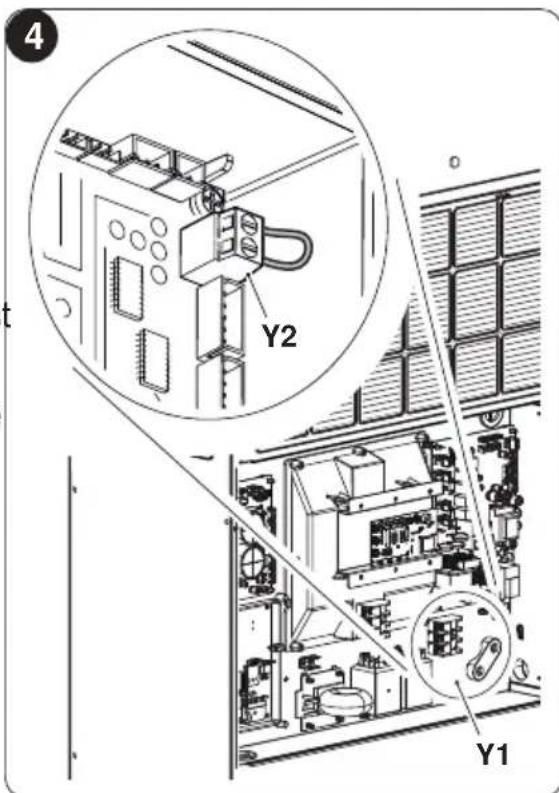

2.5.1 - Configuration Energy boost/System enable 20
2.5.2 - Configuration Input setting 22
2.5.3 - Configuration de I'unité de mesure de la température 22
2.5.4 - Configuration de la pompe à chaleur / mode refroidissement uniquement / mode chauffage uniquement 22

3- MODE D'EMPLOI 22

3.1 - AVENTISSEMENTS 22

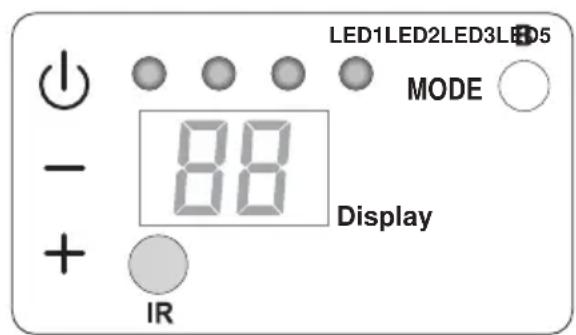

3.2 - DESCRIPTION DE LA CONSOLE D'INDICATION 23

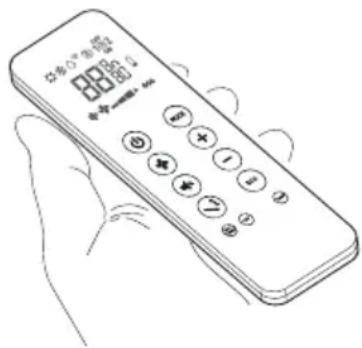

3.3 - MODE D'EMPLOI DE LA TELECOMMANDE 26

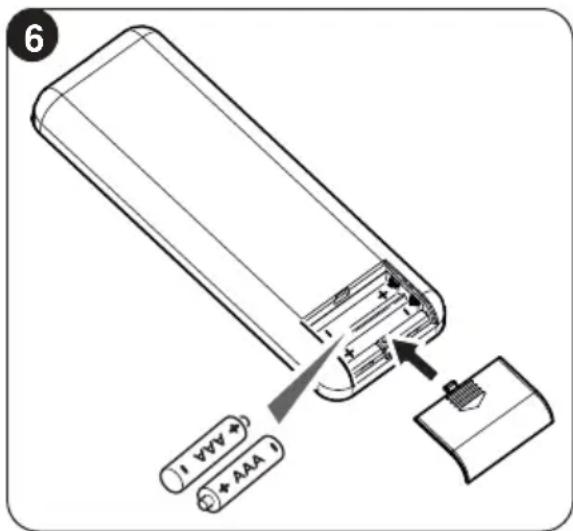

3.3.1 - Mise en place des piles (fig. 6) 26
3.3.2 - Replacement des piles 27

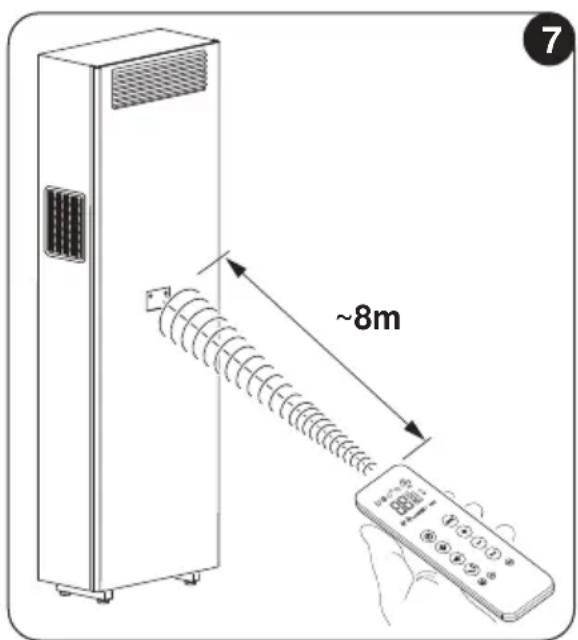

3.3.3 - Position de la télécommande 27

3.4 - DESCRIPTION DE LA TELECOMMANDE 28

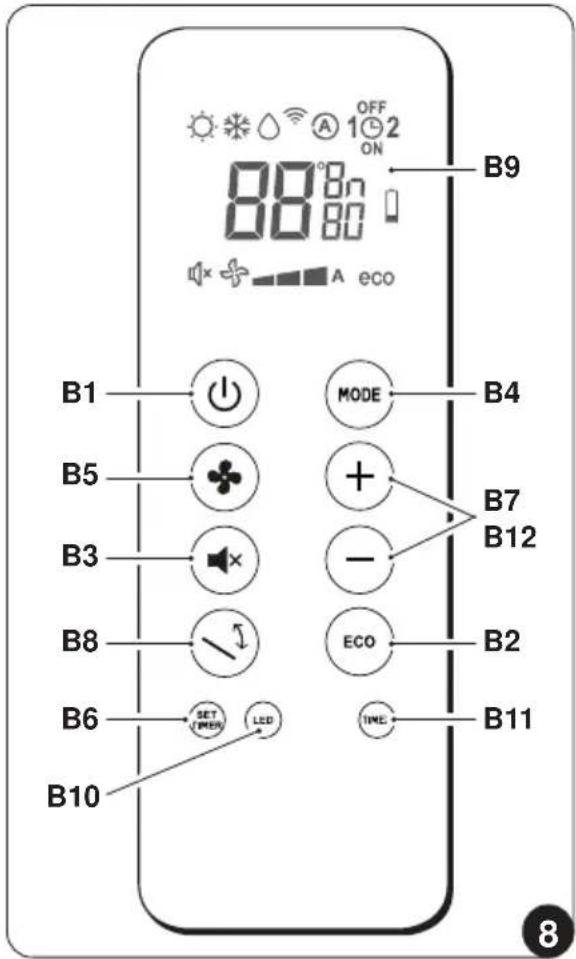

3.4.1 - Description des touches de la télécommande (Fig. 8) 28

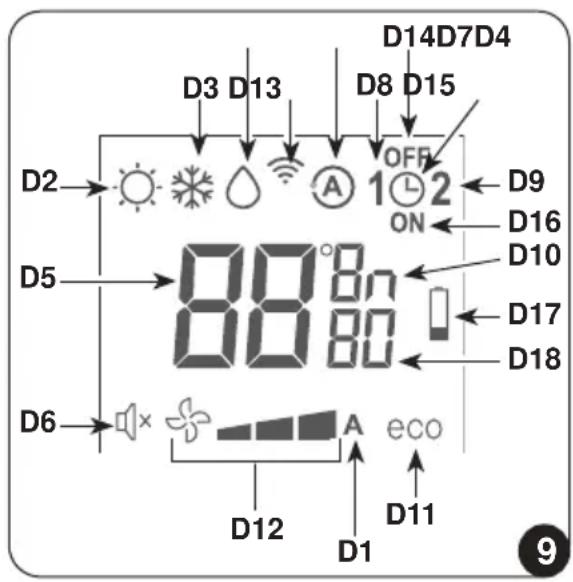

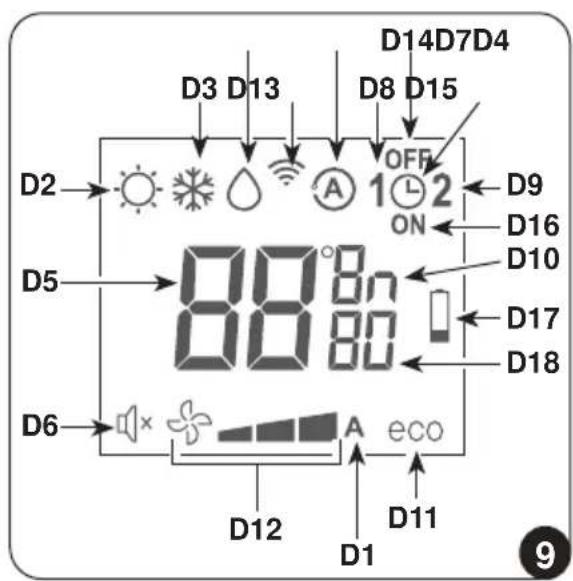

3.4.2 - Description de l'afficheur de la télécommande (Fig. 9) 28

3.5 - DESCRIPTION DES FONCTIONS DU CLIMATISEUR 29

3.5.1 - Allumage general et gestion du fonctionnement 29
3.5.2-Touche ECO 29
3.5.3 - Allumage/extinction de I'appareil 29
3.5.4 - Fonctionnement uniquement en mode "Refroidissement" 29
3.5.5 - Fonctionnement uniquement en mode "Déshumidification" 30
3.5.6 - Fonctionnement uniquement en mode "Ventilation" 30
3.5.7 - Fonctionnement uniquement en mode "Bien-etre" (Automatique) 30

3.5.8 - Fonctionnement uniquement en mode "Chauffage" 30
3.5.9 - Contrôle de la vitesse du ventilateur 31
3.5.10 - Touche SILENT 32
3.5.11 - Programmation du minuteur 32

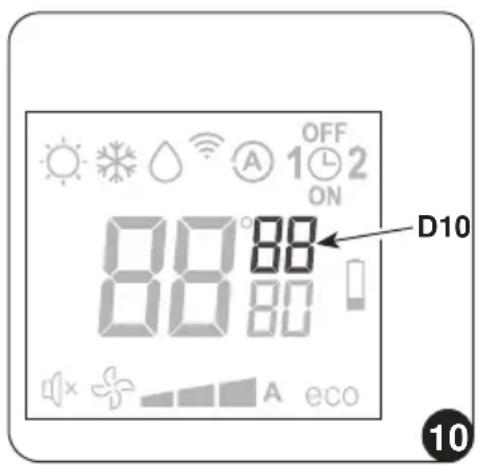

3.5.12 - Programmation de I'horloge et du minuteur 32

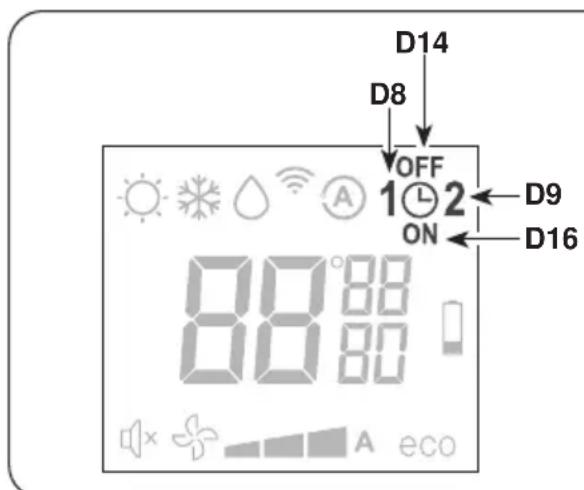

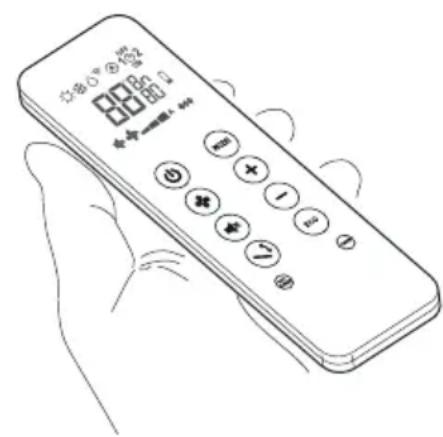

3.5.13 - Programmation des horaires du minuteur (PROGR. 1 et PROGR. 2). 33
3.5.14 - Activation et déactivation du minuteur 34
3.5.15 - Reinitialisation de toutes les fonctions de la télécommande 34
3.5.16 - Gestion de l'appareil en cas de non disponibilité de la télécommande 34

3.6-CONSEILS POUR L'ECONOMIE D'ENERGIE 34

4-FONCTIONS ET ACCESSOIRES 34

4.1 - WI-Fl. 34

4.1.1 - Connexion de I'appareil 34
4.1.2 - Installation de l'application 35
4.1.3 - Réglage de l'application 35
4.1.4 - Utilisation de l'appli 35

5- MAINTENANCE ET NETTOYAGE 36

5.1- NETTOYAGE 36

5.1.1 - Nettoyage de l'appareil et de la télécommande 36

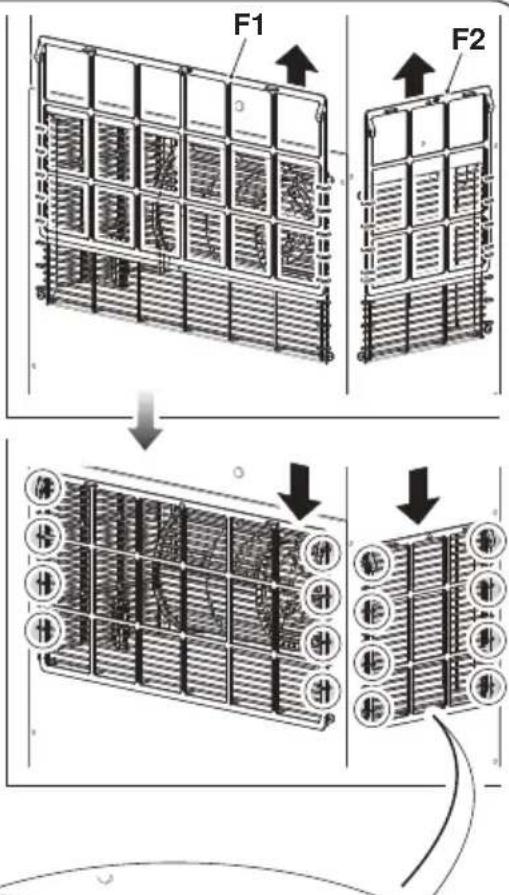

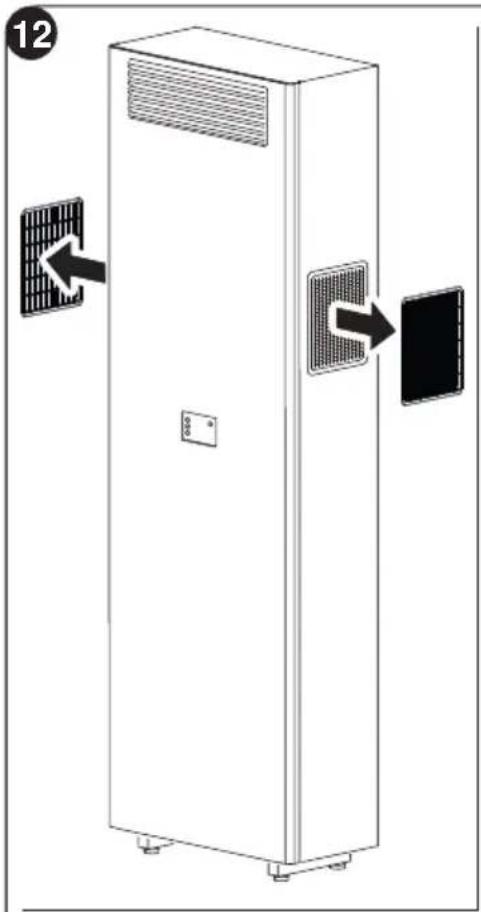

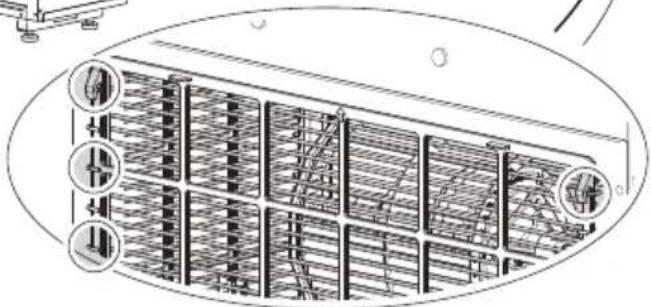

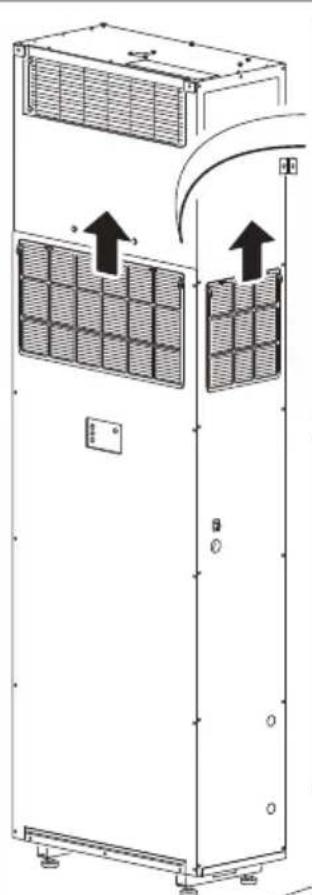

5.1.2 - Nettoyage du filtré à air 37

5.2-ENTRETIEN 38

5.2.1 - Entretien periodique 38

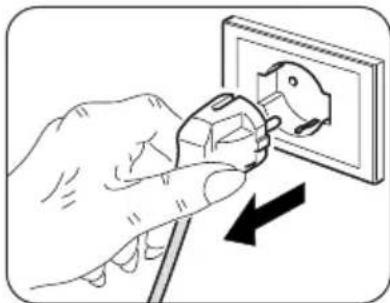

5.2.2 - Evacuation du condensat en cas d'urgence 38

5.3 - DIAGNOSTIC, ALARMES ET INCONVENIENTS 40

5.3.1 - Diagnostic des inconveniens 40
5.3.2 - Aspects fonctionnels a ne pas interpreter comme inconvenients 40
5.3.3 - Alarmes de la console 40
5.3.4 - Anomalies et solutions 42

B E M N A T I O N

Ce symbole appose sur le produit ou son emballage indique que ce produit ne doit pas etre jeté au titre des ordures menagères normales, mais doit etre remis à un centre de collecte pour le recyclage des apparils électriques et électroniques. En contribuant a une élimination correcte de ce produit, vous protégez l'environnement et la santé d'autrui. L'environnement et la santé sont mis en danger par une élimination incorrecte du produit. Pour toutes informations complémentaires concernant le recyclage de ce produit, adressez-vous à votre municipalité, votre service des ordures ou au magasin où vous avez acheté le produit. Cette consigne n'est valable que pour les états membres de l'UE.

0 - INFORMATIONS GÉNÉRALES

Tout d'abord, nous tenons à vous remercier pour avoir decide d'accorder votre préférence à un apparéil de notre production.

Document réservé aux termes de la loi avec interdiction de la reproduction ou de transmission à des tiers sans l'autorisation explicite du fabricant. L'appareil peut faire l'objet d'améliorations etprésenter des détails autres que ceux illustrés dans la présente notice, sans que cela ne porte atteinte à son contenu.

0.1 - SYMBOLOLOGIE

Les pictogrammes reportés au chapitre suivant permettent de fournir rapidement et de manière univoque les informations nécessaires pour uneutilisation correcte de la machine dans des conditions de sécurité.

0.2 - PICTOGRAMMES RÉD ACTIONNELS Service

Indique des situations où il faut informer le SERVICE interne de la société:

SERVICE APRES-VENTE CLIENTS.

Index

Les paragraphs précédés par ce symbole contiennent des informations et des prescriptions très importantes, notamment pour ce qui concerne la sécurité.

Le non-respect peut composerter:

• danger pour la sécurité des opérateurs.
• perte de la garantie du contrat.
• dégagement de la responsabilité du fabricant.

Main levée

Indique les actions qu'il ne faut absolument pas accomplir.

TENSION ÉLECTRIQUE DANGEREUSE

au personnel concerné que l'opération désrite présente, si elle n'est pas effectué conformément aux normes de sécurité, le risque de provoquer une décharge électrique.

FR-3

DANGER GÉNÉRAL

hale au personnel concerné que l'opération désrite présente, si elle n'est pas effectué conformément aux normes de sécurité, le risque de subir des lésions physiques.

DANGER

que que l'appareil utilise un réfrigérant inflammable. Si le liquide réfrigérant fuit et qu'il est exposé à une source d'ignition externe, un incendie risque de survenir.

DANGER DE TEMPERATURE ELEVÉE

que au personnel concerné que l'opération désrite présente, si elle n'est pas effectué conformément aux normes de sécurité, le risque de subir des brûlures par contact avec des composants à haute température.

NE PAS COUVRIR

que au personnel concenné qu'il est interdit de couvrir l'appareil afin d'en éviter la surchauffe.

ATTENTION

dique que ce document doit etre lu attentivement avant dinstaller et / ou d'utiliser l'appareil.

• Il indique que ce document doit être lu attentivement avant toute opération d'entretien et/ou de nettoyage.

ATTENTION

gnale la possibilité d'avoir des informations supplémentaires sur les manuels joints.

• Il indique que des informations sont disponibles dans la notice d'utilisation ou dans la notice d'installation.

NTION

Je que le personnel préposé à la réparation doit gérer l'appareil conformément à la notice d'installation.

0.3 - MISES EN GARDE GENÉRALES

LORSQUE VOUS UTILISEZ DES APPAREILS ÉLECTRIQUES, IL EST TOU-JOURS NÉCESSAIRE DE SUIVRE SCRUPULEUSEMENT LES CONSIGNES DE SECURITE FONDAMENTALES AFIN DE RÉDUIRE LES RISQUES D'INCENDIE ET D'ÉLECTROCHOCS ET ACCIDENTS A PERSONNES, Y COMPRIS CE QUI SUIT :

1. Document réservé aux termes de la loi avec interdiction de reproduction ou de transmission à tiers sans l'autorisation expresse de la société OLIMPIA SPLENDID. Les machines peuvent subir des mises à jour et par conséquentprésenter des éléments différents de ceux qui sont représentés, sans que cela constitue pour autant un préjudice pour les textes contenus dans ce manuel.
2. Lire attentivement leprésent manuel avant derialcder a toute opération (installation, entretien, utilisation) et suivre scrupuleusement ce qui est decrit dans chacun des chapitres.
3. Divulguez ces instructions à tout le personnel préposé au transport et l'installation de la machine.
4. LE FABRICANT DECLINE TOUTE RESPONSABILITE EN CAS DE DOMMAGES AUX PERSONNES OU AUX BIENS DERIVANT DU NON-RESPECT DES NORMES CONTENUES DANS LE PRESENT LIVRET.
5. Le fabricant se reserve le droit d'apporter à tout moment des modifications à ces modèles, tout en conservant les caractéristiques essentielles décrites dans le present manuel.
6. L'installation et l'entretien d'appareils pour la climatisation comme celui qui est décrit dans ce manuel pourraient être dangereux étant donné qu'il se trouve à l'intérieur de ces appareils un gaz frigorigène sous pression ainsi que des composants électriques sous tension.

Par conséquent l'installation, la première mise en route et les phases successives d'entretien doivent être effectuées exclusivement par un personnel/agréé et qualifié.

1. Les installations effectuees en dehors des instructions fournies par le present manuel et l'utilisation en dehors des limites de temperature prescrites annulent la garantie.
2. L'entretien courant des filtres, le nettoyage général extérieur peuvent etre effectues meme par l'utilisateur, etant donne que ces operations ne comportent pas de difficulte ou de danger.
3. Lors du montage, et à chaque opération d'entretien, il faut observer les précautions citées dans leprésent manuel et sur les étiquettes mises à l'intérieur des appareils, ainsi qu'adopter toute les précautions suggérées par le bon sens commun et par les Normes de Sécurité

FR-5

en vigueur sur le lieu de l'installation.

1. Il faut toujoursmettre des gants etchausser des lunettes de protection poureffectuer lesinterventions sur le cote réfrigérant des appareils.

1. Les climatiseurs NE DOIVENT PAS estre installés dans des pièces ou il y a presence de gaz inflammables, gaz explosifs, dans des endroits très humides (buanderies, serres, etc.), ou dans des locaux où se trouvent d'autres machines produit une importante source de chaleur.

1. En cas de remplacement de composants, utiliser exclusivement des pieces de rechange originales OLIMPIA SPLENDID.

1. IMPORTANT! Pour éviter tout risque d'électrocution il est indisponible de débrancher la fiche de la prise de courant avant d'effectuer les raccordements électriques et chaque opération de nettoyage et/ou d'entretien sur les appareils.

1. Les foudres, les voitures et les téléphones mobiles à proximité peuvent provoquer des défaillances. Debranchez电量 1'unité pendant plusieurs secondes, puis redémarrez le climatiseur.

1. Par des jours de pluie, il est conseilé de débrancher l'alimentation afin d'éviter les tout commande causé par la foudre.

1. Si l'unité n'est pas utilisée pendant longtemps ou que personne ne reste dans la piece climatisée, il est conseillé de couper l'alimentation pour éviter tout accident.

1. N'utilisez pas de détergents liquides ou corrosifs pour nettoyer l'appareil, ne vaporisez pas d'eau ou d'autres liquides sur l'unité car ils pouraient endommager les composants en plastique et même causer des chocs ELECTriques.

1. Ne mouillez pas l'unité interieure et la télécommande.
   courts-circuits ou des incendies peuvent survenir.

1. En cas de défaillance (par exemple: bruit anormal, mauvaise odeur, fumée, élevation anormale de température, fuites électriques, etc.), coupez immédiatement l'alimentation électrique.

Contactez votre revendeur local.

1. Ne pas laisser le climatiseur en fonction pendant de longues périodes en presence d'une humidité élevée ou de portes ou fenêtres ouvertes. L'humidité pourrait se condenser et mouiller ou endommager les meubles.

1. Ne pas brancher ou débrancher la fiche d'alimentation pendant le fonctionnement. Risque d'incendie ou de chocolélectrique.

FR-6

1. Ne pas toucher (s'il est en fonction) le produit avec les mains mouillées. Risque d'incendie ou de chocolélectrique.
2. Ne pas placer le réchauffeur ou d'autres apparèils à proximité du cordon d'alimentation. Risque d'incendie ou de chocoléctrique.
3. Veillez à ce que l'eau n'entre pas dans les pieces électriques. Cela pourrait provoquer un incendie, une défaillance du produit ou des chocs électriques.
4. N'ouvre pas la grille d'entrée d'air lorsque l'appareil est en marche. Risque de se blesser, d'être electrocuté ou d'endommager le produit.
5. Ne bloquez pas l'entrée ou la sortie du début d'air pour ne pas risquer d'endommager le produit.
6. Ne pas introduire les doigs ts ou d'autres objets dans I'entree ou dans la sortie de I'air pendant que I'appareil est en fonction. La presence de pieces tranchantes et en mouvement pourrait cause des blessures.
7. Ne pas boire l'eau qui sort de l'appareil. Cela n'est pas hygienique et provoquer de graves problèmes pour la santé.
8. En cas de pertes de gaz d'autres apparèils, aéréz soigneusement l'environnement avant demettre en marche le climatiseur.
   . Ne pas démonter, ni apporter de modifications à l'appareil.
   Bien aérer la piece si l'appareil est utilise en même temps qu'un poèle etc.
9. Ne pas utiliser l'appareil pour des usages autres que celui pour lequel il a eté concu.
   Les personnes qui travaillent ou intervennent sur un circuit de refroidissement doivent détenir une certification ajustée, délivrée par un organisme d'évaluation accréédité, attesting de la capacité de manipuler les liquides réfrigerants en toute sécurité et conformément à une spécification d'évaluation reconnaue par les associations professionnelles.
   N'introduisez pas de gaz R32 dans l'atmosphère. Le R32 est un gaz à effet de serre fluoré avec un potentiel de réchauffement global (PRG) = 675.

1. L'appareil décrit sur ce manuel est conforme aux Règlements Européens suivants

ECODESIGN 2009/125/CE, 206/2012/EU
- ENERGY LABELLING 2012/30/CE, 626/2011/EU

et toutes les mises à jour ultérieures.

1. Ne branchez pas l'appareil au courant tant que l'installation n'est pas terminée.

1. Attention, la surface de l'appareil peut atteindre 60^ lorsque les résistances electriques sont en marche. Risque de brûlures. Maintenir une distance d'au moins 200 mm par rapport à l'appareil.

FR-7

1. Durant le montage, et à chaque opération d'entretien, respecter les précautions mentionnées dans ce manuel, sur les étiquettes apposées à l'intérieur des apparciels, et prendre toutes les précautions suggérées par le bon sens commun et par les Réglementations de sécurité et en matière de connexion électrique en vigueur sur le lieu d'installation.

0.4 - À PROPOS DES GAZ FLUORES

• Cet apparéil de climatisation contient des gaz fluorés. des informations spécifiques sur le type et la quantité de gaz, voir la plaque signalétique appliquée à l'unité.

• Les opérations d'installation, l'assistance, entretien et la réparation de l'appareil doivent être confiées à un technicien certifié.

• Les opérations de désinstallation et de recyclage du produit doivent être confiées à du personnel technique certifié.

• Si un détector de fuite est intégré dans le système, il est nécessaire de s'assurer de l'absence de fuites au moins tous les 12 mois.

Lorsque vous effectuez des contrôle sur l'absence de fuite de l'unité, veuillez tener un registre détaillé de toutes les inspections consignées.

• Avant de commencer à travailler sur l'appareil, contrôle la zone environnante de l'appareil pour s'assurer qu'il n'este pas de risque d'incendie ni de combustion. Pour réparer le système de réfrigération, prendre les précautions suivantes avant d'intervenir sur le système.

N'UTILISEZ CE PRODUIT QUE CONFORMÉMENT AUX SPECIFICATIONS INDIQUÉES DANS CETTE NOTICE. Toute UTILISATION AUTRE QUE CELLE SPECIFIÉE RISQUE D'ENTRAÑER DE GRAVÉS LÉSIONS. LE FABRICANT N'ASSUME AUCUNE RESPONSABILITE EN CAS DE DOMMAGES À DES PERSONNES OU À DES BIENS DUES À LA NON-OBSERVATION DES CONSIGNES CONTENUES DANS CETTE NOTICE.

1. Il est nécessaire de délimiter la zone entourant l'espace de travail et d'éviter de travailler dans des espaces étroits. Assurer des conditions de travail en toute sécurité en contrôle le matériel inflammable.

1. Tout le personnel préposé à l'entretien et les personnes qui travaillent dans l'espace environnant doivent être formés sur le type de travail qu'ils devront exécuter.

1. La zone DOIT est controlée avec un détecteur de fluides prévu à cet effet avant et durant le travail, de manière que le technicien soit au courant des atmosphères potentiellement inflammables. S'assurer que l'appareil de détction des fuites est apte à être utilisé avec

FR-8

des fluides frigorigènes inflammables, et par conséquent, qu'il ne produit pas d'étincelles et qu'il est suffisamment étanche ou sûr.

1. Les détecteurslectroniques de fuites pourraient avoir besoin d'être calibrés. Le cas échéant, il faut les calibrer dans une zone qui ne compte pas de fluide frigorigène.
2. S'assurer que le détector n'est pas une source potentielle de combustion et qu'il est approprié au fluide frigorigène utilisé. L'appareil pour la détction doit être configuré à un pourcentage du LFL du fluide frigorigène et être calibré pour le fluide frigorigène utilisé ; le pourcentage approprié de gaz (25% max.) doit être confirmé.
3. Si l'on soupconne la presence d'une fuite, eliminer toutes les flames vives. Si on trouve une fuite de fluide frigorigène qui a besoin de brasse, recuperer tout le fluide frigorigène du système ou bien l'isoler (au moyen de robinets d'arrêt) dans une partie du système située loin de la fuite. Par la suite, faire purger le nitrogène sans oxygène (OFN) à travers le système, aussi bien avant qu'après le processus de brasse.

1. S'il faut effectuer un travail à chaud sur l'appareil, IL EST NÉCESSAIRE d'avoir à disposition un extincteur à poudre ou à CO₂.

1. Pour effectuer un travail qui comprend l'exposition de tuyauteries qui contiennent ou ont contenu un fluide frigorigène inflammable, NE PAS utiliser une source de combustion.

Risque d'incendie ou d'explosion!

1. Toutes les sources de combustion (meme une cigarette allumée) devraient etre tenues loin du lieu ou se deroulent toutes les opérations durant lesquelles le fluide frigorigène inflammable pourrait etre libre dans l'espace environnant.
2. S'assurer que l'espace est bien ventilé avant d'intervenir dans le système ; il doit exister un niveau de ventilation continu.

1. Pour accélérer le processus de dégivrage ou de nettoyage, ne pas se servir de moyens différents de ceux préconisés par le fabricant.

2. Avant de toute opération contrôle长时间 que :

les condensateurs sont décharges.
L'opération doit être réalisée en toute sécurité pour éviter de créé des étincelles ;
- il n'y a pas d' éléments ELECTriques sous tension et que les cables ne sont pas exposés pendant que l'on charge, l'on recupère ou l'on purge le système ;

FR-9

• il y a continuité de la mise à la terre.

• Toutes les alimentations électriques doivent être déconnectées de l'appareil sur lequel on travaille. S'il est absolument nécessaire que l'appareil ait une alimentation électrique, placer un détecteur de fuite toujours en marche, sur le point le plus critique.

• S'assurer que les joints et les matériaux d'étanchéité ne sont pas déteriorés. Eventuel développement d'atmosphères inflammables.

• N'appliquer aucune charge permanente inductive ou de capacité au circuit sans s'être assure que ceci ne fera pas dépasser la tension et le courant permet pour l'appareil utiliser.

L'appareil d'essay doit avoir des valeurs nominales correctes.

1. Vérifier que le câblage n'est pas soumis à l'usure, à la corrosion, à une pression excessive, aux vibrations, aux arêtes vives ou à tout autre effet néfaste sur l'environnement.

2. Quand l'on intervient à l'intérieur du circuit réfrigérant pour effectuer des réparations ou pour toute autre raison, suivre des procédures conventionnelles :

3. retirer le fluide frigorigène ;
   purger le circuit avec du gaz inerte ;

4. écucumber;

5. purger à nouveau avec un gaz inerte ;
   ouvrir le circuit en coupant ou au moyen du brasage.

6. La charge du fluide frigorigène doit être conservée dans les cylindres de garde. Le système doit être « nettoyé » avec du nitrogène sans oxygène (OFN) pour sécuriser l'unité. Au besoin, le processus pourrait être répété plusieurs fois. NE PAS utiliser d'air compré ou d'oxygène pour cette opération.

7. Maintenir les cylindres en position verticale. Utiliser uniquement des cylindres appropriés à la recupération des fluides frigorigènes. Les cylindres doivent être dotés d'une vanne limiteur de pression et de vannes d'arrêt associées en bon état. Un kit d'échelles de pesage calibrées doit être également calibré.

1. Les tuyaux doivent être munis de raccords pour la déconnexion et il ne doit pas y avoir de fuites. Avant d'utiliser la machine de récapération, vérifier qu'elle a été bien entretenue et que les évventuels composants électriques associés sont étanches, pour empêcher tout allumage en cas de fuite du fluide frigorigène.

2. S'assurer que le système de réfrigération est mis à la terre avant de procéder à la recharge du système avec le fluide frigorigène. Éti-queter le système quand la recharge est complète. Veiller à ne pas surcharger le système de réfrigération.

FR-10

1. Avant d'effectuer la recharge, le système doit être soumis au test de la pression avec OFN et au test d'étanchéité à la fin du rechargement, mais avant la mise en marche.

Il est nécessaire d'effectuer un test d'étanchéité supplémentaire avant de laisser le site.

1. Le fluide frigorigène doit être restitué au fournisseur de fluide dans le cylindre de récapération approprié, en rédigeant la Note de Transfert des Déchets. NE PAS mélanger les fluides frigorigènes dans les apparêils de récapération et, notamment, pas dans les cylindres.
2. Si les compresseurs ou leurs huiles doivent être enlevés s'assurer qu'ils ont été vidés à un niveau acceptable pour être sur que le fluide frigorigène inflatable ne reste pas dans le lubrifiant. Ce processus doit avoir lieu avant que le compresseur returne chez les fournisseurs. Utiliser seulement le chauffage électrique au corps du compresseur pour accélérer ce processus.
3. L'unité ne doit être ni trouée ni brûlée.
4. Les composants électriques à remplacer, DOIVENT est appropriés et correspondre aux specifications de l'appareil. Chaque opération de maintenance DOIT est effectuee de la maniere descrie dans ce manuel. En cas de doute, contacter le fabricant.

5. Appliquer les contrôles suivants :

6. Les marquages sur l'unité sont toujours visibles et lisibles, au-.
   trement ils doivent etre corriges;

7. Les tuyauteries ou les composants contenant du réfrigérant DOIVENT être installés dans un lieu où aucune substance ne peut les corroder, à moins que les composants ne soient constitués de matériaux intrinsèquement résistants à la corrosion ou soient bien protégés contre ce risque.

8. Tout le réfrigerant doit être recupéré en toute sécurité, prendre en outre un échantillon d'huile et de réfrigerant si une analyse s'avère nécessaire avant de réutiliser le réfrigerant recupéré. Avant d'executer la procédure, isoler电量quement le système et s'assurer que:

9. les équipements de manutention mécanique des bouteilles contenant du réfrigérant sont disponibles ;

10. tous les équipements de protection individuelle sont utilisés correctement;
11. le processus de récapération est supervisé, à tout moment, par une personne compétente;
12. les équipements et les bouteilles de récapération sont aux normes.
    Vider le système et si ceci est impossible, réaliser un collecteur

FR-11

de manière à pouvoir enlever le réfrigérant.

Avant que la récuppération ne commence, s'assurer que la bouteille se trouve sur la balance et mette en marche la machine de récuppération en opérant selon les consignes.

1. NE PAS trop replir les bouteilles (le liquide ne doit pas dépasser 80% du volume).

NE PAS dépasser, même temporairement, la pression maximale de service de la bouteille.

Une fois que le processus a eté acheve, comme décrit plus haut, s'assurer que l'équipement et les bouteilles ont eté retirees. Avant d'allumer l'appareil contrôle que toutes les vannes d'isolement sont fermées.

1. Le réfrigérant recupéré ne doit pas être charge dans un autre système de réfrigération sauf s'il a été nettoyé et contrôle.
2. Une fois l'installation terminée, vérifier l'absence de fuite de réfrigérant (le liquide réfrigérant, s'il est exposé à la flamme, produit un gaz toxique).

0.5 - UTILISATION PRÉVUE

• Le climatiseur doit être utilisé exclusivement pour produit de l'air chaud ou froid (au besoin) dans le seul but de rendre/agréable la température ambiente.
• Un usage propre des apparèils (external et interne) avec d'éventuels dommages causés aux personnes, choses ou animaux déchargent OLIMPIA SPLENDID de toute responsabilité.

0.6 - ZONES À RISQUE

• N'installez pas de climatisationurs dans des environnementes contenant des gaz inflammables, des gaz explosifs, des environnementes très humides (laveries, serres, etc.) ou dans des pieces ou d'autres machines qui générent une forte source de chaleur, à proximite d'une source d'eau salée ou sulfureuse.

• N'utilisez PAS de gaz, d'essence ou d'autres liquides inflammables à proximate du climatisationur.

Le climatiseur n'est pas equipé de ventilateur pour introduire de l'air frais à l'intérieur de la piece ; pour assurer l'aération, ouvre les portes et les fenêtres.

• Installer toujours un interrupteur automatique et prévoir un circuit d'alimentation dédié.

FR-12

1 - DESCRIPTION DE L'APPAREIL

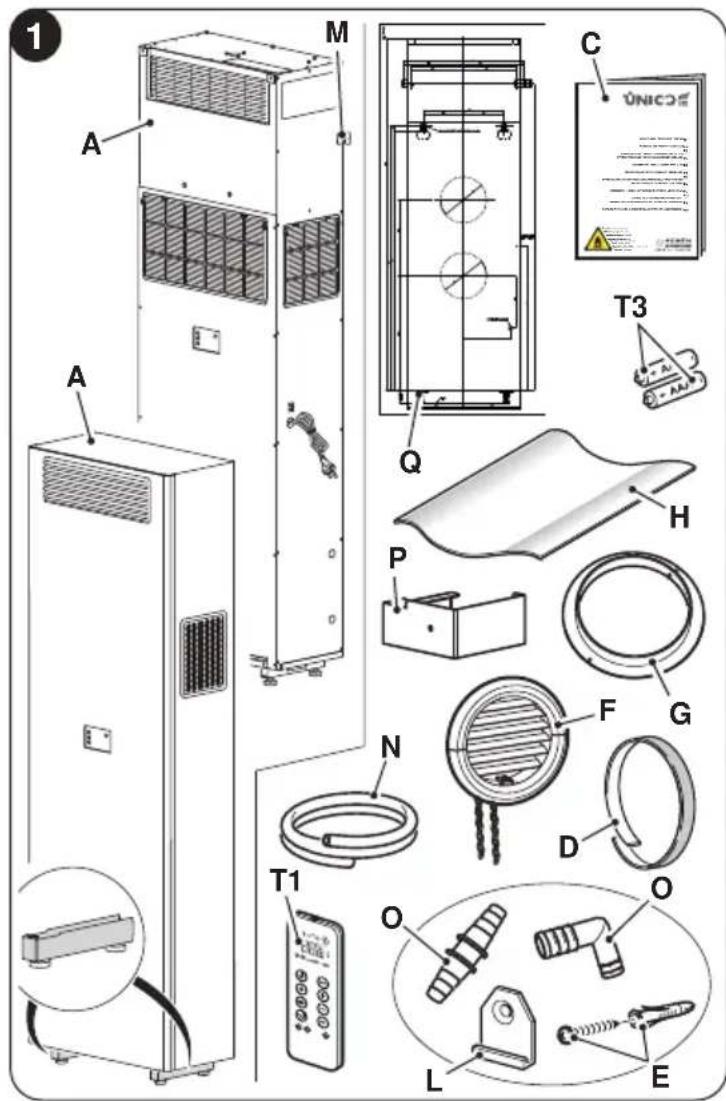

1.1 - LISTE DES COMPOSANTS FOURNIS

Les unités composant le système de climatisation sont conditionnées individuellement dans un emballage en carton.

L'emballage peut être transporte avec un chariot élevateur à fourches, utiliser les poignées spécifiques pour le lever.

Avant de passer au montage, il convient de s'assurer qu'ils sont tous à portée de main.

A. Appareil UNICO VERTICAL
T1. Telecommande
C. Notice des averissements R32 FSC-Unico
D. Bande isolante adhesive (quantité 2)
E. Kit vis et chevilles
F. Grilles externes d'entrée et de sortie de l'air, dotées de chaînettes et d'un kit d'installation des grilles (quantité 2)
G. Bride interne (quantité 2)
H. Feuille pour tubes muraux (quantité 2)
L. Etrier pour fixation murale
M. Plaque de fixation (2)
N. Tuyau pour l'évacuation du condensat
O. Connexion au tuyau de drainage du condensat
P. Support de rotation de la vanne de condensat
Q. Modèle

Les piles (T3) pour la télécommande, quantité 2 - type AAA de 1,5V, sont des composants nécessaires mais qui ne sont pas fournis.

1.2 - STOCKAGE

Stocker les caisses dans un local fermé et protégé des agents atmosphériques, isolées du sol par des traverses ou des palettes.

NE PAS RENVERSER ET NE PAS METTRE L'EMBALLAGE À L'HORIZONTALE.

FR-13

1.3 - RÉCEPTION ET DÉBALLAGE

L'emballage est réalisé en matériel approupié et executé par un personnel expert. Les unités sont livrées complètes et en parfait état, cependant, pour vérifier la qua des services de transport, observez les mises en garde ci-dessous:

a. Lors de la réception des colis, vérifiez si l'emballage est endommagé. Si tel est le cas, retirez les marchandises avec cautiously, et rassemblez des preuves photographiques des dommages apparents, si nécessaire.
b. Deballez en vérifier la présence des composants individuels avec les listes de colisage.
c. Vérifiez que tous les composants n'ont pas été endommagés pendant le transport; si tel n'est pas le cas, notification dans les 3 jours qui suivent la réception de tout dommage au service d'expédition par lettuce recommandée avec avis de réception enprésentant la documentation photographique.
d. Faites très attention lors du déballage et de l'installation de l'appareil.

Les pièces tranchantes peuvent provoquer des blessures ; faites notamment attention aux bords de la structure et aux ailettes du condenseur.

Aucune information concernant les dommages subs ne peut etre prise en compte après 3 jours de livraison.

Le tribunal de BRESCIA sera compétent en cas de litige.

Conservez l'emballage au moins pendant la période de garantie, pour toute expulsion au centre de d'assistance après-vente en cas de réparation. Éliminez les composants de l'emballage conformément aux normes en vigueur sur l'élimination des déchets.

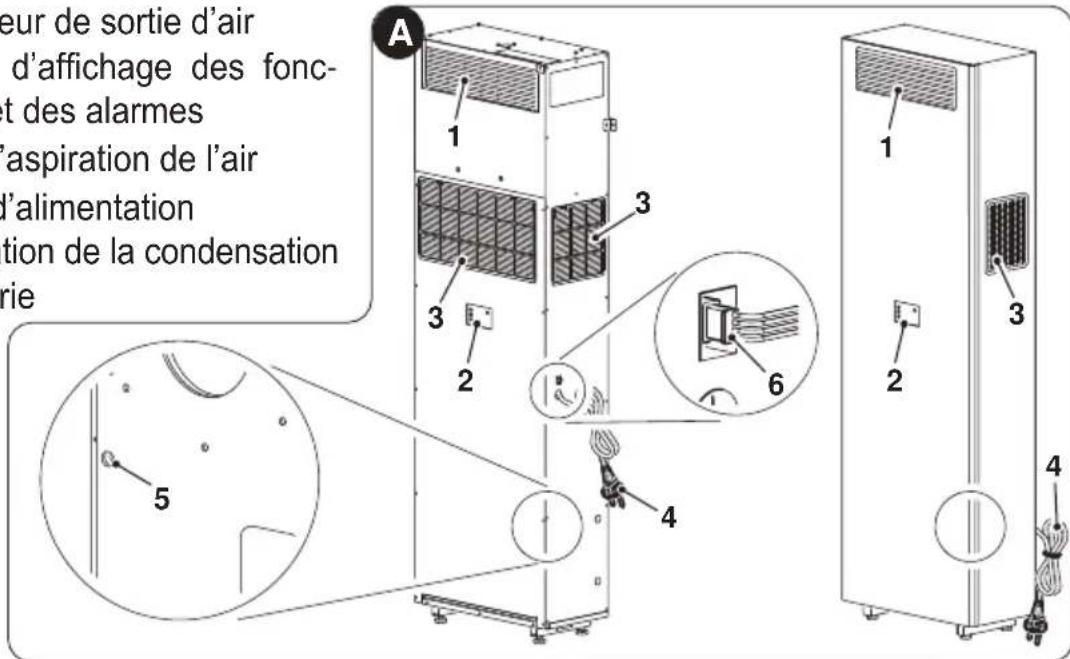

1.4 - DESCRIPTION DES COMPOSANTS DE L'APPAREIL (fig.A)

1. Deflecteur de sortie d'air
2. Écran d'affichage des fonctions et des alarmes
3. Grille d'aspiration de l'air
4. Câble d'alimentation
5. Evacuation de la condensation
6. Port série

FR-14

2 - INSTALLATION

2.1 - MODE D'INSTALLATION

Pour une installation reussie et des performances de fonctionnement optimes, suivant minutieusement les indications de la notice d'installation et de cette notice.

Le non-respect des normes ci-dessus, susceptible d'entrainer une défaillance de l'ordinateil, dégage la société OLIMPIA SPLENDID de toute forme de garantie et de tout dommage causé aux personnes, animaux ou objets.

Il est important que l'installation électrique soit aux normes, qu'elle respecte les données mentionnées sur la carte technique et qu'elle soit munie d'une bonne mise à la terre.

2.2 - DIMENSIONS ET CARACTERISTIQUES DU LOCAL D'INSTALLATION DU CLIMATISEUR

• Avant l'installation du climatisationur, il est indispensable de proceder à un calcul des charges thermiques d'etre (et hivernale en cas de modèles avec pompe à chaleur) relatives à la piece concernée.
• Plus ce calcul est correct et plus votre climatisationur replira sa fonction.
• Pour l'exécution des calculs, il convient de se reporter directement aux dispositions en vigueur.
• Pour des applications particulièrement importantes, nous vous conseillons de vous adresser à des bureaux d'études thermo-techniques spécialisés.
• Il faut dans la mesure du possible s'efforcer de limiter les charges thermiques les plus importantes par les moyens suivants: Sur de grandes baies vitrées exposées au soleil, il convient demettre en place des rideaux à l'intérieur ou un écran extérieur (stores, veranda, pellicules refléchissantes etc.). La piece climatisée doit être le plus souvent possible fermée.
• Eviter d'allumer des lampes de type halogène à grande consommation ou d'autres apparueillages électriques qui absorbent une quantité importante d'énergie (petits jours, fers à repasser à la vapeur, plaques de cuisson, etc...).

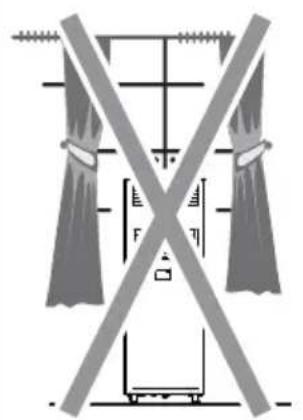

2.3 - CHOIX DE LA POSITION DE L'APPAREIL

Pour assurer la qualité efficacité de fonctionnement et éviter les défaillances ou les conditions dangereuses, la position d'installation de l'unité interieure doit répondre aux exigences suivantes :

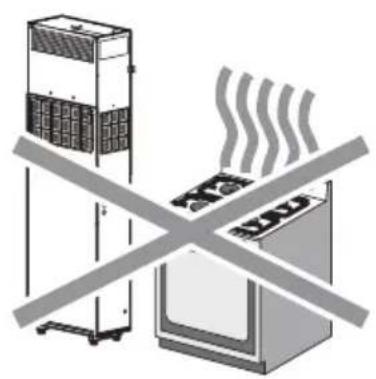

a. Ne pas exposer l'appareil à des sources de chaleur ou de vapeur (fig. 3).

b. Assurez-vous que l'espace à droite, à gauche est d'au moins 100 mm et au-dessus de l'unité est d'au moins 80 mm. (fig. 2).

c. La paroi可以选择 pour fixer l'unité interieure doit être stable, solide et adaptée pour supporter son poids.

d. Il faut prévoir de laisser l'espace nécessaire autour de l'unité pour d'eventuelles opérations d'entretien.

e. Il ne doit pas etre present d'obstacles à la libre circulation de l'air tant dans la partie supérieure de l'aspiration (tentures, plantes, meubles) qu'au niveau de la sortie de l'air en facade; cela pourrait entrainer des turbulences propres a empêcher le bon fonctionnement de I'appareil. (fig. 3).

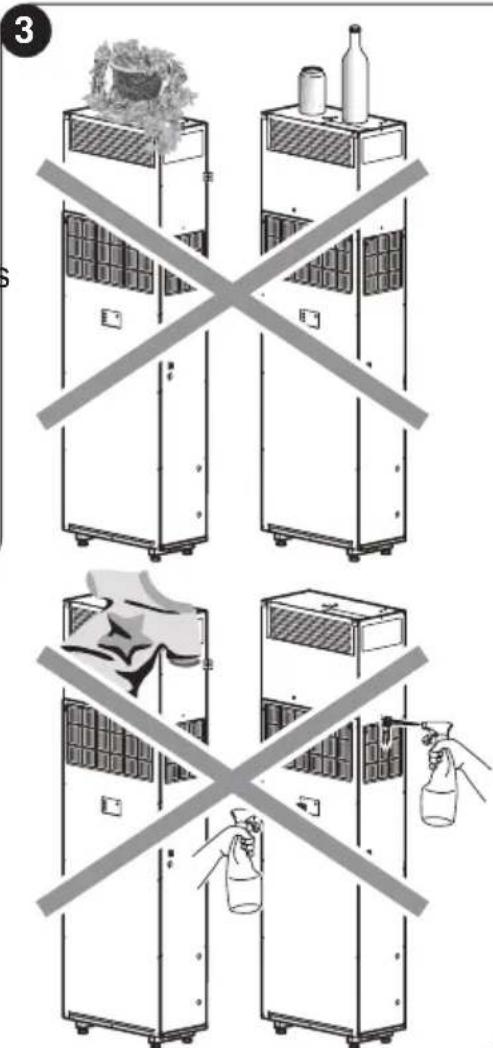

f. Ne pas vaporiser d'eau ou d'autres liquides directement sur l'appareil (fig. 3).

g. L'appareil ne doit pas etre sur une position permettant au debit d'air de se diriger directement vers les personnes proches (fig. 3).

h. Ne jamais forcer l'ouverture de lailette de passage de l'air (fig. 3).

i. Les bouteilles, canettes, vêtements, fleurs ou tout autre objet ne doivent pas être positionnés sur la grille d'aspiration de l'air. (fig. 3).

I. Le climatiseur ne doit pas etre installedirectement sur un appeareil electromenager(television, radio, refrigerateur, etc.) ou surune source de chaleur (fig. 3).

La position de l'installation doit êtrecision sur un mur communquant avec I'extérieur.

Une fois localisée la position correcte pour l'installation, selon les critères précédemment exposés, il vaut vérifier qu'à l'endroit où vous avez l'intention de percher des trous, il n'y ait pas de structures ou d'installations (poutres, piliers, tuyauteries hydrauliques, cables electriques, etc...) qui empêchent l'execution des trous nécessaires à l'installation. Contrôler encore une fois qu'il n'y ait pas d'obstacles à la libre circulation de l'air à travers les trous que vous allez pratiquer (arbres et leur feuillage, lambris, persiennes, grillages ou grilles trop serrer, etc...).

Pour la procédure d'installation de l'unité, se référer à la NOTICE D'INSTALLATION d'Unico Vertical.

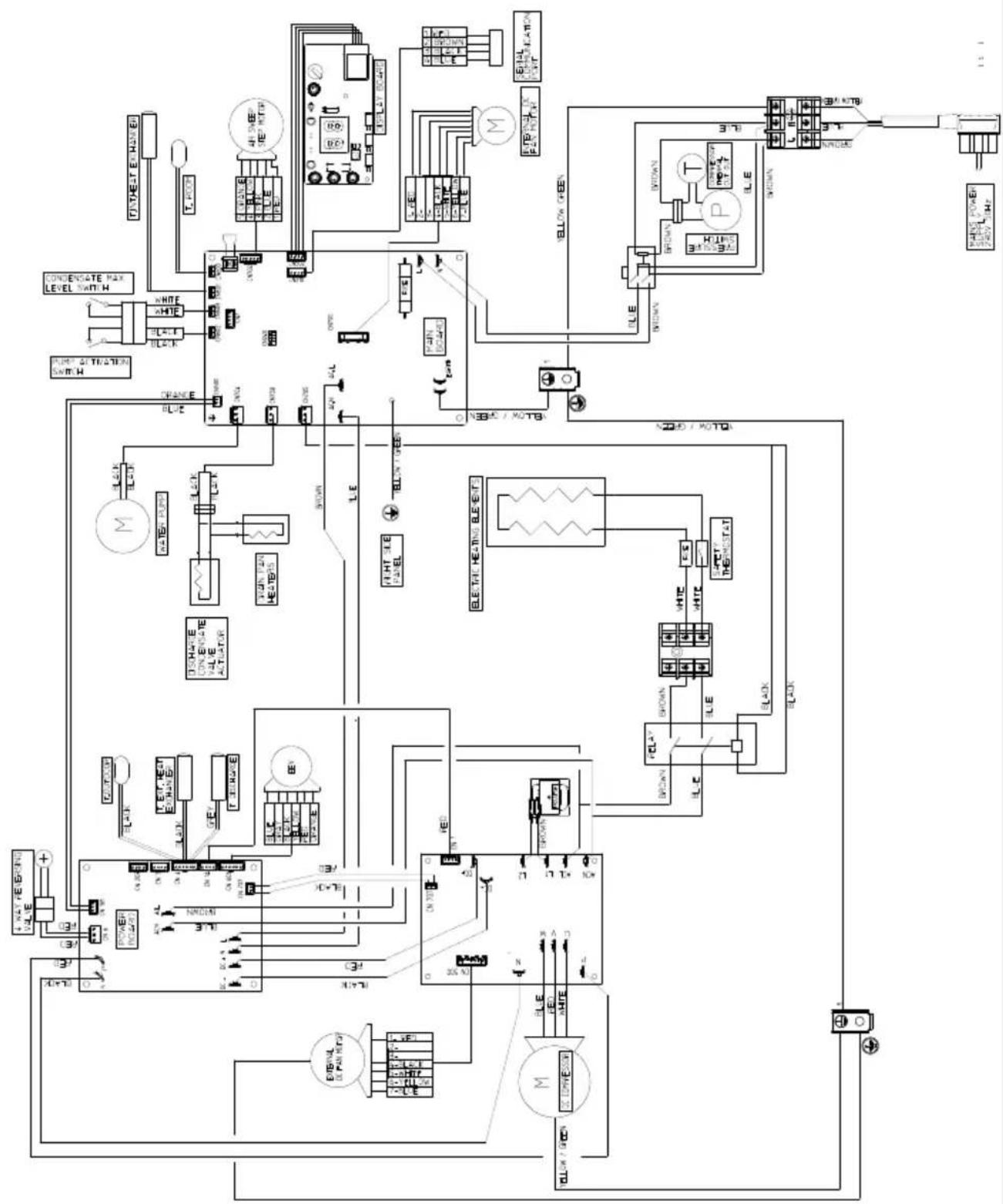

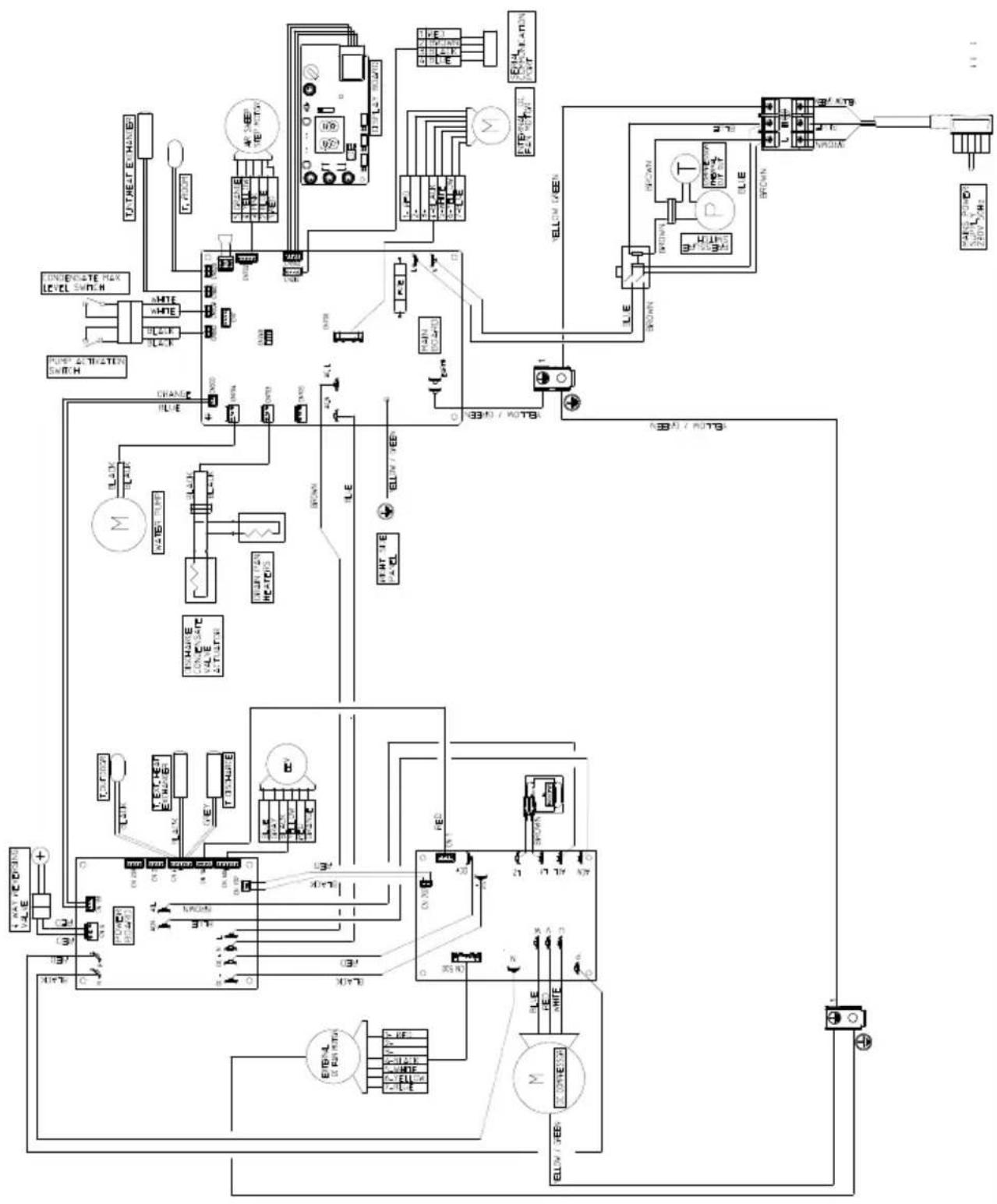

2.4 - BRANCHEMENT ÉLECTRIQUE

L'unité est équipée d'un cordon d'alimentation muni d'une fiche. Si la prise murale se trouve à une distance inférieure ou égale à la longueur du cordon, il suffit de la brancher.

Avant de brancher l'appareil, s'assurer que:

s valeurs de tension et de fréquence de l'alimentation électrique sont conformes aux indications figurant sur la plaque signalétique de l'appareil.

• La ligne d'alimentation électrique est dotée d'une mise à la terre efficace et est correctement dimensionné pour l'absorption maximale de l'appareil (section minimum des cables : 1,5 mm²).
• L'appareil est alimenté exclusivement à travers une prise compatible avec la fiche fournie.

Le remplacement évientuel du cordon d'alimentation doit être effectué exclusivement par le service technique autorisée ou par du personnel ayant une qualification similaire.

Il faut prévoir sur le réseau d'alimentation de l'appareil un dispositif de déconnexion omnipolaire approprié conforme à la règlementation d'installation nationale. Il est nécessaire néanmoins de s'assurer que l'alimentation électrique est dotée d'une mise à la terre efficace et de protections appropriées contre les surcharges et/ou les courts-cir-cuits (nous conseillons l'utilisation d'un fusible retardé du type 16 AT ou d'autres dispositifs replliissant les mêmes fonctions).

FR-17

A

FR-18

FRANÇAIS

FR-19

2.5 - CONFIGURATIONS VIA LE PANNEAU DE COMMANDE

Pour modifier les configurations, procédez comme suit :

a. S'assurer que la machine est correctement alimentee et connectee et veiller a la regler en mode « veille »
b. Appuyez sur la touche MODE et maintenez-la enfoncée environ 10 secondes jusqu'à ce que le paramètre s'affiche.
c. Appuyez sur les touches + ou - pour selectionner la valeur à configurer (de P0 à P4).
d. Appuyez sur la touche MODE et maintenez-la enfoncée pendant environ 2 secondes jusqu'à ce que le paramètre clignote.
e. Appuyez sur les touches + ou - pour selectionner la valeur souhaitee.
f. Appuyez sur la touche MODE pour confirmer la valeur souhaitatione.
g. Appuyez sur la touche Standby ou attendez environ 20 secondes pour quitter la procédure de configuration des paramètres.

2.5.1 - Configuration Energy boost/System enable

L'entrée située sur la borne (Y2) de la carte principale (Y1) peut être utilisée pour activer les fonctions ENERGY BOOST ou SYSTEMENABLE du climatiseur (fig. 4).

Dans la configuration du contact Energy boost ou System enable, l'écran affiche.

Le paramètre peut avoir une valeur comprise entre -5 et +5.

Avec la valeur PI = 0 , l'entrée fonctionne en mode SYSTEM ENABLE.

Lorsque le contact s'ouvre, le climatiseur passée en mode veille. Lorsque le contact se ferme, le conditionneur revient à son état de fonctionnement précédent.

Avec la valeur PI 0 , l'entrée fonctionne en mode ENERGY BOOST.

Lorsque le contact est ouvert, l'écran affiche le code E, la température désirée est

réduite par le paramètre PI °C, si le climatiseur est en mode de refroidissement, ou augmente par PI °C, si la machine est en mode de chauffage. Lorsque le contact est fermé, le climatiseur returne à la condition de fonctionnement précédente. La touche « ENERGY BOOST » ne produit aucun effet lorsque le climatiseur est en mode ventilation, déshumidificateur ou automatique.

Avant d'effectuer toute opération d'entretien et de nettoyage, assurez-vous toujours que le système a été étéint à l'aide de la télécommande et que la fiche d'alimentation a été retiree de la prise de l'installation (ou positionnée sur « 0 » OFF le disjoncteur général en amont).

Pour configurer l'appareil lorsque l'une des deux fonctions est activée, précédez comme suit :

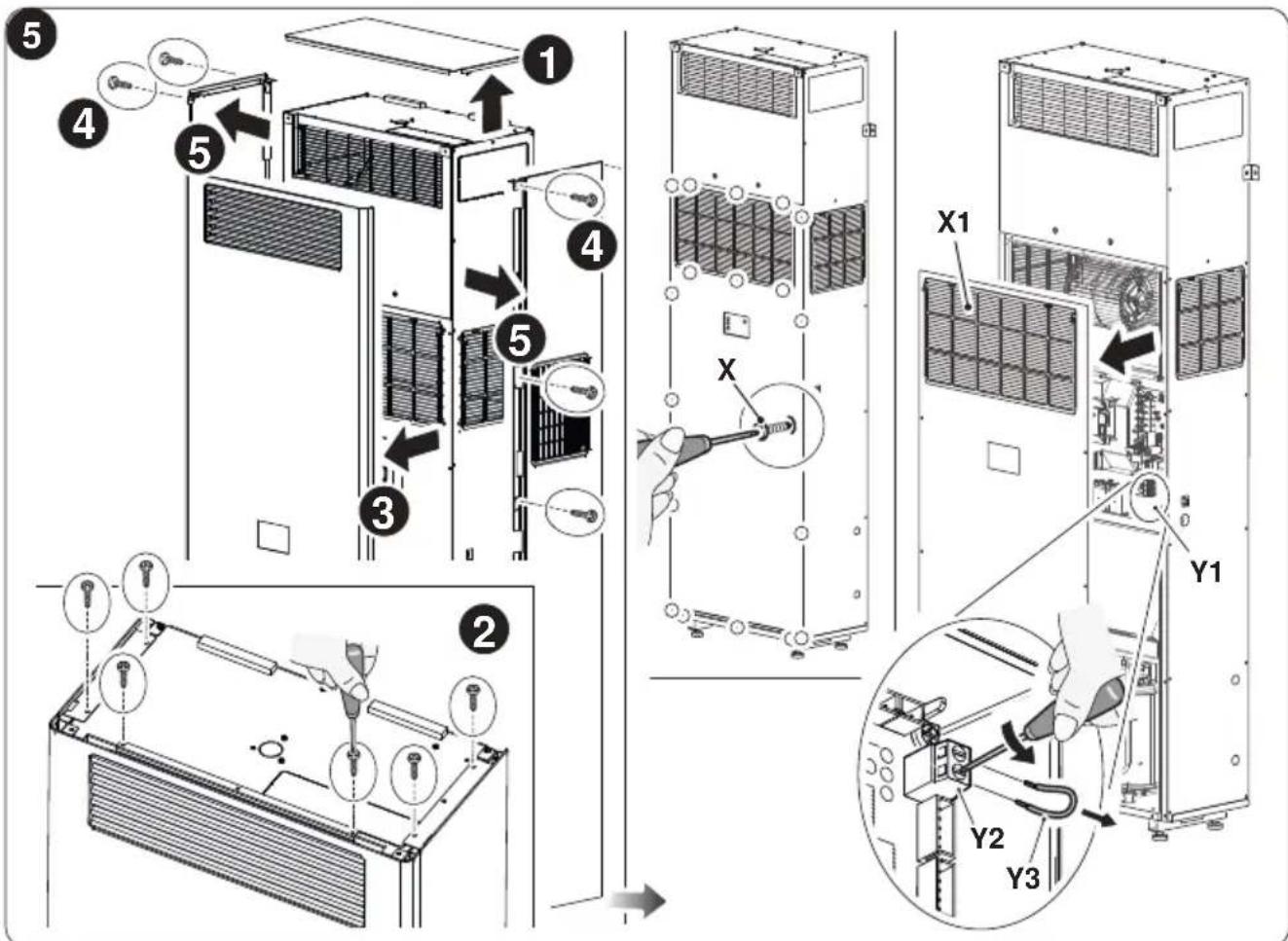

a. Retirer les panneaux esthétiques, le cas échéant. Retirer les vis (X) du panneau avant (fig. 5).
b. Retirer le panneau avant (X1) (fig. 5).
c. Retirer le cavalier fourni (Y3) de la borne a vis (Y2) (fig. 5).
d. Fermer l'appareillage electrique.
e. Remonter le capot avant de l'unité. Cette entrée doit être contrôleé par un contact sec. L'entrée doit être piloteee par un contact sec sans potentiel.

Il ne faut pas utiliser un cable de plus de 10 metres de long.

FR-21

2.5.2 - Configuration Input setting

Dans la configuration du contact ouvert ou fermé, l'écran affiche

Pour définit la configuration souhaïée, suivez les procédures susmentionnées et désissez le paramètre (contact fermé) ou (contact ouvert).

• Paramètre nc- Normalement fermé (seLECTION par défaut): lorsque l'interrupteur de contact est ouvert, l'unité exécute la fonction seLECTIONnée (indiquée au paramètre PI). Lorsque le contact est fermé, l'unité redémarrera dans le mode de fonctionnement précédent.
• Paramètre no-Normalement ouvert: lorsque l'interrupteur de contact est fermé, l'unité exécute la fonction sélectionnée (indiquée au paramètre PI). Lorsque le contact est ouvert, l'unité redémarrera dans le mode de fonctionnement précédent.

2.5.3 - Configuration de l'unité de mesure de la température

Dans la configuration de l'unité de température, l'écran affiche

Pour définit la configuration souhaitée, suivez les procédures susmentionnées et désissez le paramètre (système métrique) ou (système impérial).

Configuration de l'unité de mesure à partir de la télécommande :

a. Presser les boutons B6 et B7 simultanément.

La configuration de l'unité de mesure est stockée dans l'unité, pour restaurer la se-lection après toute extinction.

2.5.4 - Configuration de la pompe à chaleur / mode refroidissement uniquement / mode chauffage uniquement

Dans la configuration du mode de fonctionnement de l'unité, l'écran affiche

Pour que l'appareil fonctionne à la fois en mode refroidissement et en mode chauffage, Sélectionnez la configuration « HP » (heat pump).

Pour que l'apparil ne fonctionne qu'en mode refroidissement, Sélectionnez le paramètre « CO » (cooling only).

Pour que l'apparil ne fonctionne qu'en mode chauffage, selectionnez le paramètre « HO » (heating only).

En cas de réglage de la machine en mode CO, utiliser le tuyau de vidange d'urgence.

3 - MODE D'EMPLOI

3.1 - AVENTISSEMENTS

L'installation et le branchement électrique de l'appareil doivent être effectués par du personnel spécialisé replissant les conditions requises par la loi. Les instructions concernant l'installation figurent dans le paragraph correspondant duprésent manuel.

FR-22

Aucun objet ou obstacle structurel (meubles, ridesaux, arbres, feuillages, stores etc.) ne devra jamais obstruer le début normal de l'air tant des grilles interieures que celles extérieures.

• Ne jamais vous appuyer ou pire vous asseoir sur la coque du climatiseur afin d'eviter de graves dommages aux parties extérieures.

• Au cas où il yaurait des fuites d'eau de l'appareil, il faut immédiatement l'éteindre et couper l'alimentation électrique. Appelez ensuite le centre du Service après-vente le plus proche.

• Pendant le fonctionnement en mode chauffage, le climatiseur veille périodiquement à eliminer la glace qui peut se former sur la batterie extérieure. Dans cette situation la machine continue à fonctionner mais elle n'envoie pas d'air chaud dans la piece. Cette phase peut durer de 3 à 10 minutes au maximum.
• Nettoyez régulierement le filtré à air comme il est décrit dans le paragraphe concerné (5.1.2).

L'appareil ne doit pas etre installe dans des pieces ou se develloppent des gaz explosifs ou bien ou il y a des conditions d'humidite et une temperature en dehors des limites maximales definies dans le manuel d's installation.

3.2 - DESCRIPTION DE LA CONSOLE D'INDICATION

Au centre du panneau avant de l'unité se trouve l'écran de la machine avec des boutons et des DEL dont les fonctions sont décrites ci-dessous.

Boutons

Avant d'effectuer les opérations suivantes, appuyez sur l'une des touches pour activer la console.

• Augmentation de la température souhaitée (valeur maximale régable 30^ / 86F ).
  Diminution de la température souhai-tée.

(valeur minimale réglable en mode chauffage 16^ / 61F , en mode rafraîchissement 18^ / 64F ).

Activation/désactivation (Stand-by) de la climatisation et seLECTION de la vitesse de ventilation.

• Une pression brève permet de sélectionner la vitesse de ventilation minimale, moyenne, maximale ou automatique.
• Pression prolongée pour l'activation/désactivation (Stand-by).

FR-23

MODE Sélection du mode de fonctionnement et réglage des paramètres

• Pression de courte durée (pendant plus de 2 secondes) pour sélectionner le mode de fonctionnement ventilation, rafraîchissement, chauffage

• Pression de longue durée pour activer le réglage des paramètres en Stand-by

• et - Appuyez simultanément pendant au moins 5 secondes pour activer/désactiver le verrouillage du clavier.

et MODE Appuyez simultanément et pendant une période prolongée (au moins 5 secondes) pour réinitialiser le signal du contrôle sale.

Autre

IR Récepteur infrarouge

B Signal sonore

DEL

DEL1: configuration du mode, rouge ou bleue
DEL2: configuration de la connexion sans fil, verte
DEL3: indication du fonctionnement de I'elément chauffant electrique, orange
DEL5: configuration de la minuterie, blanche

FR-24

CONDITIONS DE FONCTIONNEMENT	ÉCRAN (blanc)	LED2 Wi-Fi (vert)	LED1 mode (rouge/bleu)	LED5 minuteur (blanc)
Mode veille OFF OFF OFF	X
Mode rafraîchissement	18÷30 °C/64÷86F	ON(*)	BLEU	X
Mode chauffage	16÷30 °C/61÷86F	ON(*)	ROUGE	X
Mode déshumidificateur	--	ON(*)	BLEU	X
Mode ventilation	--	ON(*)	OFF	X
Mode automatique	R	ON(*)	X	X
Haute vitesse de ventilation	HI	ON*	X	X
Vitesse de ventilation moyenne	NE	ON*	X	X
Basse vitesse de ventilation	Lo	ON*	X	X
Vitesse de ventilation automatique	RU	ON*	X	X
Minuteur actifé	X	ON(*)	X	ON
Avertissement de filtrésale*	FI	ON*	X	X
Clavier verrouillé	bl	ON*	X	X
Paramètre de configuration installation au plafond ou au sol	PQ	OFF OFF	OFF
Installation du plafond OFF OFF	OFF
Installation au sol OFF OFF	d0
Energy boost/Activation du système	PI	OFF OFF	X
Ouverture contact Energy Boost (par. PI>0)	E	ON* X X
Ouverture contact Activation du Système (par. PI=0)	P	ON* OFF	X
Input setting OFF OFF	P2
Ouverture contact Energy Boost/ System Enable	nc	OFF OFF	OFF
Fermeture contact Energy Boost/ System Enable	no	OFF OFF	OFF
Unité du système de la température	P3	OFF OFF	X
Unité du système de la température Celsius	C	OFF OFF	X
Unité de système de la température Fahrenheit	F	OFF OFF	X
Réglage de la configuration OFF	OFF XP4
Réglage de la configuration Pompe à chaleur	HP	OFF OFF	X
Réglage de la configuration Refroidissement uniquement	Co	OFF OFF	X
Réglage de la configuration Chauffage uniquement	Ha	OFF OFF	X
Input setting	RP	Clignotant	OFF	OFF

Touche

*

ON*

ON

Réinitialiser comme le décrit le paragraphe

3.2

Si la connexion sans fil est raccordée

Activée

X

OFF

Indifférent

Désactivée

3.3 - MODE D'EMPLOI DE LA TELECOMMANDE

La télécommande qui accompagne le climatiseur est l'instrument qui vous permet une utilisation plus pratique de l'appareillage. C'est un instrument à manipuler avec soin et en particulier:

• Evitez de le mouiller (il ne doit pas être nettoyé avec de l'eau ou laissé aux intempéries).
• Evitez qu'il ne tombe par terre ou les chocs violents.
• Evitez l'exposition directe aux rayons de soleil.

La télécommande ne fonctionne que sur les modèles équipés de panneaux esthétiques Unico Vertical (UNICO VERTICAL 35HP EVAN-EVANX). Pour les modèles encastrés (UNICO VERTICAL-NK 35HP EVAN-EVANX), le contrôle de l'unité se fait au moyen des thermostats (disponibles comme kits en option).

• La télécommande fonctionne avec la technologie de l'infrarouge.

Lors de son utilisation ne pas interposer d'obstacles entre la télécommande et le climatisationur.
- Si dans la même piece, on utilise d'autres apparils dotés de télécommande (TV, chaine stéreo, etc...), quelques interférences pourraient se vérifier avec perte conséquence du signal envoyé.
- Les lampes électroniques et fluorescentes peuvent interférer dans les communications entre la télécommande et le climatiseur.
- Retirer les piles d'alimentation en cas de non utilisation prolongée de la télécommande.
- La télécommande s'eteint après quelques secondes de non-utilisation. Pour la reactiver, appuyez sur n'importe qu'elle touche.

3.3.1 - Mise en place des piles (fig. 6)

Pour insérer les piles correctement :

a. Retirez le cache du compartment des piles.
b. Insérez les piles dans le compartment.

Respecter scrupuleusement les signes de polarité indiqués au fond du compartment.

c. Fermez le cache correctement.

3.3.2 - Remplacement des piles

Les piles doivent être remplacées lorsque l'intensité lumineuse de l'affichage de la télécommande n'est plus nette ou lorsque cette dernière ne change plus les programmes du climatiseur.

Utiliser toujours des piles neuves et les remplacer en même temps. L'opération de piles usagées ou différentes peut entrainer une défaillance de la télécommande.

La télécommande utilise deux piles alcalines sèches de 1,5 V (type AAA.LR03) (fig. 6)

Après avoir remplaced les piles, réglez l'horloge de la télécommande.

Un fois déchargées, toutes les piles doivent être remplacées en même temps et jetées aux points de récolte prévus à cet effet ou conformément aux normes locales en vigueur.

• Si vous n'utilisez pas la télécommande pendant quelques semaines ou plus, retirez les piles.
  D'eventuelles fuites des piles risquent d'endommager la télécommande.
• La durée de vie moyenne des piles, en cas d'utilisation normale, est d'environ six mois. Remplacez les piles si vous n'entendez plus le «bip» de réception de la commande de l'unité interieure, ou si le témoin de transmission sur la télécommande ne s'allume pas.

Ne rechargez pas ou ne demontez pas les piles. Ne{jetez pas les piles dans le feu. Elles peuvent brûler ou exploser.

Si le liquide des piles tombe sur la peau ou les vêtements, lavez soignement avec à l'eau propre. N'utilisez pas la télécommande avec des piles, si ellesprésent des fuites. Les produits chimiques contenus dans les piles peuvent cause des brûlures ou d'autres risques pour la santé.

3.3.3 - Position de la télécommande

• Tenir la télécommande sur une position à partir de laquelle le signal peut atteindre le récepteur de l'unité interieure (distance maximale d'environ 8 metres - avec les piles chargees) (figure 7).

La presence d'obstacles (meubles, rideaux, murs, etc.) entre la télécommande et l'appareil réduit le rayon d'action de la télécommande.

FR-27

3.4 - DESCRIPTION DE LA TELECOMMANDE

La télécommande représenté l'interface entre l'utilisateur et le climatiseur. Il est donc très important d'apprender à connaître chaque fonction, l'utilisation des différentes commandes et les symboles indiqués.

3.4.1 - Description des touches de la télécommande (Fig. 8)

B1 Activation/désactivation (Veille) de l'unité
B2 Bouton mode ECONOMY
B3 Bouton mode SILENT
B4 Sélection du mode de fonctionnement

• refroidissement >chauffage >ventilation>

déshumidification > automatique

B5 Augmentation /diminution de la vitesse du ventilateur
B6 Configuration horloge/programmation
B7 Augmentation/Diminution de la température désirée /horloge/programmation
B8 Activation/desactivation de la fonction oscillation du deflecteur de sortie de l'air
B9 Écran
B10 Activation/désactivation de l'affichage du panneau de l'appareil
B11 Activation/désactivation des programmes
B12 Sélection de l'unité de température désirée °C / °F en appuyant en même temps sur les touches B7

3.4.2 - Description de l'afficheur de la télécommande (Fig. 9)

D1 Indication de la vitesse du ventilateur ou de son mode de fonctionnement automatique (AUTO)
D2 Mode chauffage
D3 Mode refroidissement
D4 Mode déshumidification
D5 Température désirée/horloge/programmation
D6 Fonction nocturne
D7 Fonction automatique
D8 Programme 1
D9 Programme 2
D10 Indicateur température/horloge

D11 Fonction ECO activée
D12 Vitesse de ventilation minimale - moyenne - maximale
D13 Transmission de la commande en cours
D14 Configuration du temps d'extinction du programme
D15 Configuration de l'horloge/programme
D16 Configuration du temps d'allumage du programme
D17 Signalisation de pile déchargee
D18 Minuteur minutes

3.5 - DESCRIPTION DES FONCTIONS DU CLIMATISEUR

3.5.1 -Allumage général et gestion du fonctionnement

• Pour transmettre les commandes vers l'appareil, il faut diriger la partie avant de la télécommande vers la console de l'appareil.
  La réception de la commande est confirmée par l'émission d'un signal sonore.
• La distance maximale à laquelle la réception des commandes peut avoir lieu, correspond à 8 metres environ (avec les piles chargees).

3.5.2 -Touche ECO

• En appuyant sur le bouton B2 sur la télécommande, la fonction d'économie d'énergie s'active, en optimisant automatiquement les fonctions de la machine sur l'afficheur le symbole D11 s'affiche.

3.5.3 -Allumage/extinction de l'appareil

• Presser le bouton B1 sur la télécommande pour activer ou désactiver (veille) le climatiseur.

Le système de contrôle de l'unité est muni de mémoire, c'est pourquoi toutes les configurations ne seront pas perdues au moment de l'extinction de l'appareil.

En cas d'arrêt prolongé de l'appareil, le désactiver en éteignant l'interrupteur général ou en débranchant la fiche de la prise de courant.

3.5.4 -Fonctionnement uniquement en mode "Refroidissement"

• En utilisant ce mode, l'appareil déshumidifie et refroidit la piece.
• Pour activer ce mode appuyer plusieurs fois sur le bouton B4 sur la télécommande jusqu'à ce l'afficheur de cette dernière visualise le symbole D3.

FR-29

• Dans ce mode de fonctionnement, il est possible de régler la température souhaitiée et la vitesse du ventilateur. Au bout de trois minutes (maximum) après l'activation de ce mode de fonctionnement, le compresseur démarre et l'appareil commande à diffuser de l'air froid.

3.5.5 - Fonctionnement uniquement en mode "Déshumidification"

• En utilisant ce mode, l'appareil déshumidifie la piece.
  L'activation de cette fonction résultat donc particulièrement utile durant les saisons intermédiaires, c'est à dirependant les journées ( comme par exemple celles pluvieuses) où la température est en fin de compte/agréable, mais l'humidité excessive creée un certain sens de mal à l'aise.
• Dans ce mode, sont ignorés tant le réglage de la température ambiente que le réglage de la vitesse du ventilateur, qui correspond toujours au minimum.
• Toutes les indications de température et de vitesse du ventilateur disparaisent alors de l'écran de la télécommande et du panneau de commande.
• Pour activer ce mode appuyer plusieurs fois sur le bouton B4 sur la télécommande jusqu'à ce que l'afficheur visualise le symbole D4 et le symbole de la ventilation automatique D1 (ventilateur plus premier cran).
• EnCHOIsiant ce mode, il est normal que l'appareil fonctionne de façon intermittente.

3.5.6 - Fonctionnement uniquement en mode "Ventilation"

• Dans ce mode, l'appareil n'exercé aucune action ni sur la température ni sur l'humidité de l'air dans la piece.
• Pour activer ce mode appuyer plusieurs fois sur le bouton B4 sur la télécommande jusqu'à ce que l'afficheur visualise le symbole de la ventilation automatique D1 (ventilateur plus premier cran).

3.5.7 - Fonctionnement uniquement en mode "Bien-être" (Automatique)

• Ce mode, en fonction de la température de l'installation est régée en fonction de la température interieure du local, et la vitesse du ventilateur selon la température programmée (à l'exception du fonctionnement en déshumidification).
• Pour activer ce mode appuyer plusieurs fois sur le bouton B4 sur la télécommande jusqu'à ce que l'afficheur visualise le symbole D7.

3.5.8 - Fonctionnement uniquement en mode "Chauffage"

• En utilisant ce mode l'appareil rechauffe la piece.

Cette fonction est uniquement disponible pour les modèles à pompe à chaleur (HP).
- Pour activer ce mode appuyer plusieurs fois sur le bouton B4 sur la télécommande jusqu'à ce l'afficheur de cette dernière visualise le symbole D2.
- Dans ce mode de fonctionnement, il est possible de régler la température souhaïée et la vitesse du ventilateur. Àpres trois minutes au maximum de l'activation de ce mode de fonctionnement, le compresseur se met en marche et l'appareil

L'appareil veille, périodiquement à effectuer un dégivrage de la batterie. Pendant toute la durée de cette phase le climatiseur n'envoie pas d'air chaud dans la piece, même si les différents organes interieurs restent en fonction, excepte le ventilateur de l'air ambient. Quand les températures extérieures sont basses, des retardes poursraient se vérifier entre le moment ou le signal est envoyé avec la télécommande et le passage de la vitesse minimum a la moyenne ou a la vitesse maximum.

Après l'extinction de l'appareil, le ventilateur interne reste en fonction pendant secondes encore, passées lesquelles il s'arrête.

Si l'unité est équipée d'un élément chauffant électrique, il s'active automatiquement comme source de chaleur d'appoint pour le compresseur, lorsque l'unité fonctionne à de basses températures ambantes extérieures.

La température de commutation à l'élement chauffant électrique d'appoint est de 4^ à l'extérieur, comme valeur par défaut établie à l'usine. La valeur peut être modifiée dans une plage entre -15^ et 13^ par un centre technique agrée. Lorsque l'élement chauffant électrique fonctionne, un témoin orange (DEL3) s'allume sur le panneau de contrôle.

3.5.9 - Contrôle de la vitesse du ventilateur

• Le contrôle de la vitesse du ventilateur a lieu au moyen de la touche B5 (sur la télécommande).
• En pressant plusieurs fois cette touche la vitesse change dans l'ordre suivant : Basse > Moyenne > Élevée > Automatique.
• Plus la vitesse selectionnée est élevé, plus le rendement de l'appareil sera importante, mais par contre le climatiseur sera moins silencieux.
• En paramétrant le choix automatique, le microprocesseur intégré règle la vitesse automatiquement en la maintainant d'autant plus élevé que l'écart entre la température relevé dans la piece et la température programmée est élevé.
• La vitesse est réduite toujours de façon automatique au fur et à mesure que la température ambiente se rapproche de cette sélectionnée.
• En mode déshumidification le contrôle de la vitesse n'est pas possible car l'appareil peut fonctionner exclusivement à petite vitesse.

3.5.10-Touche SILENT

• Pour activer ce mode appuyer sur le bouton B3 sur la télécommande l'afficheur visualise le symbole D6.
• L'activation de la fonction SILENT permet d'obtenir de multiples résultats :
• augmentation graduelle de la température programmée en refroidissement
• diminution graduelle de la température programmée pour le chauffage (uniquement les modèles HP)
• réduction du niveau acoustique de l'appareil

• réduction des vitesses de ventilation

• Pour activer la fonction SILENT, il faut d'abord selectionner le mode de fonctionnement et la température souhaités, puis activer la fonction SILENT en appuyant sur la touche B3.

• La réduction du bruit signifie l'optimisation du bruit et de la puissance de refroidissement/chauffage de l'appareil. En cas de capacité de refroidissement/chauffage insuffisante à certains moments, désactiver la fonction SILENT.

3.5.11 - Programmation du minuteur

• La logique de l'appareil met à la disposition de l'utilisateur la possibilité de profiter de deux programmes distincts du minuteur (voir le paragraphe 3.5.14), grâce auxquels l'appareil peut être désactivé et activé (ou vice versa) à des heures choisis (par exemple, on peut l'activer peu avant l'horaire du_retour prévu pour avoir une température déjà/agréable à la maison).
• Si I'on désire profiter de ces fonctions,programmer avant tout l'horaire exact (voir le paragraphe 3.5.13) et programmer par la suite le minuteur aux horaires désirés.

3.5.12 - Programmation de l'horloge et du minuteur

Pourprogrammer l'heure opérer avec la telekommande comme suit (fig.10)：

a. Presser la touche B6 (SET TIMER) jusqu'à ce l'afficheur visualise les heures h (D10)
b. Avec les touches B7 (+ et -) programme l'heure.
c. Presser la touche B6 jusqu'à ce que l'afficheur visualise l'indication des minutes m (D10).
d. Avec les touches B7 (+ et-) programme les minutes.
e. Presser la touche B6 pour memoriser l'heure et poursuivre la programmation du minuteur.

3.5.13 - Programmation des horaires du minuteur (PROGR. 1 et PROGR. 2)

Il est possible de configurer un ou deux programmes des minuteurs.

Pour programmer les heures d'activation et de désactivation de l'appareil dans les deux programmes, utiliser la télécommande et opérer comme suit (fig.11):

a. Presser une ou plusieurs fois la touche B6 (SET TIMER) jusqu'à ce que l'afficheur visualise le symbole 1 (D8) (Horaire d'activation du 1er programme) et le symbole ON (D16).
b. Avec les touches B7 (+ et -) augmenter ou diminuer l'heure à laquelle on désire que le climatiseur s'active. La variation de l'heure programmable avec les touches B7 (+ et -) est de 30 minutes.
c. Presser une seconde fois la touche B6 (SET TIMER) ; l'afficheur visualise le symbole 1 (D8) (Horaire de désactivation du 1er programme) et le symbole OFF (D14).
d. Avec les touches B7 (+ et -) augmenter ou diminuer l'houre à laquelle on souhaite que le climatiseur s'éteigne. La variation de l'houre programmable avec les touches B7 (+ et -) est de 30 minutes.
e. Presser de nouveau la touche B6 (SET TIMER); l'afficheur visualise le symbole 2 (D9) (Horaire d'activation du 2e programme) et le symbole ON (D16).
f. Avec les touches B7 (+ et -) augmenter ou diminuer l'heure à laquelle on désire que le climatiseur s'active. La variation de l'heure programmable avec les touches B7 (+ et -) est de 30 minutes.
g. Presser de nouveau la touche B6 (SET TIMER); l'afficheur visualise le symbole 2 (D9) (Horaire de désactivation du 2e programme) et le symbole OFF (D14).
h. Avec les touches B7 (+ et -) augmenter ou diminuer l'houre à laquelle on souhaite que le climatiseur s'éteigne. La variation de l'houre programmable avec les touches B7 (+ et -) est de 30 minutes.
i. Pour revenir au mode de fonctionnement normal presser une ou plusieurs fois la touche B6 (SET TIMER) jusqu'à ce que tous les symboles concernant cette programmation s'éteignent sur l'afficheur.

11

FR-33

3.5.14 - Activation et désactivation du minuteur

Une fois qu'ils sont configurés, les programmes du minuteur peuvent être activés ou pas selon les besoines contingents.

L'activation peut concerner un des deux programmes ou les deux.

Notamment, chaque fois que l'on presse le bouton B11 (Activation des programmes)

la situation change comme suit :

• Activation du 1^ Programme seulement.
• Activation du 2^ Programme seulement.
• Activation du 1^ et du 2^ Programme.
• Désactivation des deux programmes.

3.5.15 - Réinitialisation de toutes les fonctions de la télécommande

Le fait de changer les piles ou de les retarder, même pour quelques instants, réinitialise tous les réglages de la télécommande. Cette opération annule tous les réglages de la minuterie enregistrés dans la télécommande et la télécommande rétablit tous les réglages d'usine.

3.5.16 - Gestion de l'appareil en cas de non disponibilité de la télécommande

En cas de perte de la télécommande, dépuisement des piles ou de dysfonctionnement de la télécommande, le climatiseur peut être commandé à l'aide des boutons du panneau de l'appareil.

3.6 - CONSEILS POUR L'ECONOMIE D'ENERGIE

Voici quelques conseils simples pour réduire la consommation :

• Gardez toujours et constamment les filtres propres (voir chapitre entretien et nettoyage).
• Gardez les portes et les fenêtres des pieces à climatiser fermées.
• Évitez que les rayons du soleil pénétrent librement dans l'environnement (nous vous recommendons d'utiliser des ridesaux ou des stores ou de fermer les volets).
• N'obstruez jamais la voie du début d'air (en entrée et en sortie) des unités ; ceci, en plus d'obtenir un rendement non optimal du système, affecte également son bon fonctionnement et la possibilité de défaillances irréparables des unités.

4 - FONCTIONS ET ACCESSOIRES

4.1 - WI-FI

L'appareil est prét à être connecté via l'application. Pour plus d'informations sur l'utilisation de l'application, veuillez consulter le Manuel Wi-Fi.

4.1.1 - Connexion de l'appareil

a. Branchez l'appareil sur la prise de courant et mettez le climatiseur en veille.
b. Appuyez 6 fois sur la touche B10.
c. L'appareil émet un bip et l'écran affiche

4.1.2 - Installation de l'application

a. Ouvrez respectivement « App Store » ou « Google Play »
b. Recherche l'application « OS Home » ou scannez le code QR.
c. Telechargez l'application.

L'APPLI fait l'objet de mises à jour sans préavis. Vérifiez la compatibilité avec le système d'exploitation du dispositif avant de l'instructor sur ce dernier.

Android

Veuillez mette a jour l'APPLI avec la derniere version.
declinons toute responsabilité en cas de problèmes causés
par la ligne Internet, le routeur Wi-Fi et les dispositifs intelligents.
Contactez le fournisseur d'origine pour bénéficier de I'assistance.

4.1.3 - Réglage de l'application

Assurez-vous que le routeur Wi-Fi est connecté à Internet avant de procéder à l'enregistrement de l'utilisateur et à la configuration du réseau.

a. Assurez-vous que l'appareil est connecté à un routeur Wi-Fi.
b. Cliquez sur « Creer un nouveau compte »
c. Saisissez votre adresse e-mail et cliquez sur « Obtenir le code de verification »
d. Saisissez le code de vérification qui est envoyé au courriel écrit ci-dessus; si chaque code n'est arrivé en quelques minutes, appuyez sur « Envoyez de nouveau le code de vérification » et patientez.

Si le courriel avec le code n'arrive pas, contrôle dans la boite de réception dans le dossier « Spam »

e. Configurez le mot de passer.

Si vous avez déjà un compte,procédez comme indiqué:

a. Cliquez sur « Effectuer le Login »
b. Saisissez votre adresse e-mail et votre mot de passer.
c. Cliquez sur « Login »

4.1.4 - Utilisation de l'appli

Pour ajouter le dispositif souhaité, procédez comme indiqué :

a. Cliquez sur « Ajoutez un dispositif » ou « + » en haut à droite.
b. Sélectionnez l'appareil UNICO VERTICAL à travers la catégorie qui se trouve sur la liste.
c. Assurez-vous que le dispositif est connecté au réseau Wi-Fi que vous souhaitez utiliser.

FR-35

Si un autre réseau Wi-Fi perturbe le processus de configuration, il est nécessaire de le supprimer de votre dispositif.

d. Branchez le cable d'alimentation de l'appareil à la prise électrique ; activez ensuite la fonction « Wi-Fi » de la manière décrite plus haut.
e. Si l'indicateur de la fonction « Wi-Fi » clignote sur l'appareil, appuyez sur « confirm indicator rapidly blink »
f. Saisissez le mot de passer du réseau Wi-Fi utilisé, puis appuyez sur « Next » pour brancher le dispositif.
g. Attendez que la connexion avec l'appareil se fasse.

Si la connexion échoue, contrôle si le nom du réseau Wi-Fi et le mot de passer contient uniquement des chiffres et des lettres (aucun symbole spécial); repêze les points « d», « e » et « f »

h. Quand est l'appareil est connecté, il est possible de le renommer et de seLECTIONner la piece dans laquelle il se trouve.

5 - MAINTENANCE ET NETTOYAGE

Avant d'effectuer toute opération d'entretien et de nettoyage, assurez-vous toujours que le système a ete eteint a l'aide de la telecommande et que la fiche d'alimentation a ete retiree de la prise de I installation (ou positionnee sur « 0 » OFF le disjoncteur general en amont).

Ne boutonz pas les parties métalliques de l'unité lorsque les filtres à air sont逝és.

Elles sont très tranchantes. Risque de coupures ou de blessures

5.1 - NETTOYAGE

5.1.1 - Nettoyage de l'appareil et de la télécommande

Utiliser un chiffon sec pour nettoyer l'appareil et la télécommande (figure 38).

Il est possible d'utiliser un chiffon humidifié à l'eau froide pour nettoyer l'appareil s'il est très sale. Aspirer entre les grilles d'entrée et de refoulement d'air (figure 38).

N'utilisez pas de chiffonTraits chimiquement ou antistatique pour nettoyer l'appareil. N'utilisez pas d'essence, de solvant, de pate à polir ou de solvants similaires.

FR-36

Ces produits peuvent entraîner la rupture ou la déformation de la surface en plastique.

5.1.2 - Nettoyage du filtré à air

Pour garantir une filtration efficace de l'air interne et un bon fonctionnement de votre climatiseur, il est indispensable de nettoyer régulièrement le filtré de l'air.

Le filtr de l'air se trouve dans la partie supérieure de l'appareil.

a. Éteindre l'unité.
b. Debrancher electriquement l'appareil.
c. Soulever les filtres avant (F1), le cas échéant, et lateraux (F2) de leur logement (fig.12).
d. Laver et secher parfaitement le filtré.
e. Remetre en place les filtres (F1), le cas échéant, et lateraux (F2). Pour l'unité UNICO VERTICAL-NK 35HP EVAN-EVANX, introduire le bord arrêté du filtre dans la grille (fig. 12).

FR-37

Pour supprimer le signal filtré sale, après avoir branché le climatiseur à la tension secteur, appuyez simultanément sur les touches Stand-by et MODE du panneau de commande pendant au moins 5 secondes.

Cette opération efface le signal du filtré sale et remet le compteur à zéro.

Ne pas utiliser l'appareil sans filtré ou si ce dernier est endommagé.

5.2 - ENTRETIEN

Si I'on prévoit de ne pas utiliser l'appareil pendant longtemps, il convient de procéder de la façon suivante:

a. Arrêtez le climatiseur et débranchez l'alimentation électrique.
b. Retirez les piles de la télécommande.

Ne les faites pas vous-même.

5.2.1 - Entretien periodique

Le climatiseur que vous venez d'acheter a ete estudie de telle sorte que les operations d'entretien ordinaire soient reduites au minimum.

En effet, elles se réduisent aux seules opérations de nettoyage décrites ci-après :

• Le nettoyage et le lavage du filtré de l'air ambiant, toutes les 2 semaines ou bien chaque fois que la diode rouge correspondante s'allume (opération pouvant être effectuee par I'opérateur, voir manuel d'utilisation).
• Inspector et nettoyer les bobines de refroidissement et le système de gestion du condensat au moins une fois par an.
• L'entretien devrait être effectué par des techniciens compétents.

L'installeur doit rassembler tous les matériaux d'emballage et utiliser un chiffon humide pour éliminer toute trace de poussière ou de saleté pendant le montage. Il est également recommandé d'expliquer le fonctionnement du système à l'utilisateur final, de lui montré commentPTRirer et nettoyer les filtres a air et de le familiariser avec les instructions d'installation et d'utilisation.

5.2.2 - Évacuation du condensat en cas d'urgence

En cas de défaillance du système d'évacuation de l'eau de condensation, le climatiseur s'arrête et affiche le code d'alarme 20 sur l'écran du panneau avant de l'appareil.

Pour faire fonctionner temporairement l'appareil dans l'attente de l'arrivee du centre d'assistance, il est possible de drainer l'eau contenue en suivant les indications decrites plus bas.

Avant d'effectuer toute opération d'entretien et de nettoyage, assurez-vous toujours que le système a ete eteint a l'aide de la telecommande et que la fiche d'alimentation a ete retiree de la prise de I installation (ou positionnee sur « 0 » OFF le disjoncteur general en amont).

FRANÇAIS

• Tirez légèrement sur le tube (1) pour l'extraire du serre-câble (2) situé sous la base de la machine.
• Positionnez un grand récipient, tournez le tube (1) et placez-le au-dessus du récipient.
• Retirez le bouchon (3) et laissez l'eau s'écouler.
• Une fois le défaut éliminé, le centre de service refermera le conduit d'évacuation.

FR-39

5.3 - DIAGNOSTIC, ALARMES ET INCONVÉNIENTS

5.3.1 - Diagnostic des inconveniens

Pour l'utilisateur, il est très important de savoir désigner les inconvenients éventuels ou les anomalies fonctionnelles par rapport aux comportements de l'appareil prévus dans son fonctionnement normal. Les inconvenients les plus communs, en outre, peuvent être facilement résolus par des simples opérations de l'utilisateur (voir paragraphe 5.3.4 - Anomalies et/remèdes).

Pour toutes les autres signalisations (voir paragraphe : 5.3.3) il est nécessaire de contacter toujours le service d'assistance technique"

Toute tentative de réparation effectue par du personnel non autorisé a pour effet d'annuler immédiatement toute forme de garantie.

5.3.2 - Aspects fonctionnels a ne pas interpreter comme inconvenients Pendant le fonctionnement normal, les phénomènes suivants peuvent se produit:

a. Le compresseur ne se remet pas en marche avant qu'un certain temps ne passse (trois minutes environ de l'arrêt précédent).

• Dans la logique de fonctionnement de l'appareil, il a ete prevu un retard entre un arrêt du compresseur et son redémarrage, de façon à protéger le compresseur contre les activations trop féquentes.

b. Pendant le fonctionnement en chauffage des-appareils à pompé de chaleur, la distribution d'air chaud peut avoir lieu quelques minutes après l'activation du compresseur.

• Si le ventilateur se mettait en marche en même temps que le compresseur, durant les premières minutes de fonctionnement, de l'air excessivement froid serait envoyé dans la piece (ce qui pourrait déranger les occupants) étant donné que l'appareil ne fonctionne pas encore à plein régime.

c. Si une coupure de courant se produit, le code d'alarme 08 ou 50 apparait.

5.3.3 - Alarmes de la console

Si une des alarmes persiste pendant plus de trois minutes, contacter un centre d'assistance Olimpia.

Code d'erreur sur l'écran	Description de l'alarme
1	Défaillance de la sonde de température extérieure
2	Défaillance de la sonde de température de la batterie externe
3	Défaillance de la sonde de refoulement
4	Protection de la carte d'alimentation contre les températures élevées
5	Problème de communication entre les cartes logiques interne et externe
6	Le compresseur a un démarrage anormal (perte de phase, rotation inverse)
7	Perte de vitesse de rotation du comprisseur
8	Défaillance de la carte d'alimentation
9	Anomalie courant
10	Température de la batterie externe trop élevé (en mode chauffage)
11	Zero-crossing du moteur du ventilateur interne anormal
12	Panne EEprom logique externe
13	Protection de la température de refoulement trop élevé
14	Défaillance de la sonde interne de température ambiente
15	Défaillance du capteur de la batterie interne
16	Protection de la température interne de la batterie trop basse (en mode refroi-dissement)
17	Protection de la température de la batterie interne trop élevé (en mode chauffage)
18	Erreur de vitesse feedback du moteur du ventilateur externe
19	Erreur de vitesse feedback du moteur du ventilateur interne
20	Alarme de niveau d'eau
21	Panne EEprom logique interne
22	Courant du comprisseur inadapté
24	Température ambiente externe trop élevé pour le mode chauffage
25	Température ambiente interne trop élevé pour le mode rafraîchissement
26	Défaut de communication entre la carte logique interne et le pilote
27	Surtension du bus de la carte pilote
28	Sous-tension du bus de la carte pilote
30	Protection du courant du comprisseur
31	Protection tension AC trop élevé ou trop basse carte externe
32	Protection courant AC carte externe
33	Protection tension DC bus trop élevé ou trop basse
34	Erreur de communication entre la carte pilote et l'écran

5.3.4 -Anomalies et solutions

Défaillance Cause	Que doit-on faire?
L'appareil ne démarre pas	Panne de courant. Attendez que le courant soit rétabli.
	L'unité s'est débranchée du courant.	Assurez-vous que la fiche est enrichée dans la prise murale.
	Le fusible est interrompu ou le disjoncteur magnétothermique s'est déclenché.	Remplacer le fusible ou rétablit le disjoncteur magnétothermique.
	Les piles de la télécommande peuvent être épuisées.	Remplacez les piles.
	L'heure définie avec le minu-teur peut ne pas être correcte.	Attendez ou annulez le réglage du minuteur.
L'appareil ne refroidit pas /neCHAUFFE PAS SUFFISAMMENT	Mauvais paramétrage de la température.	Paramétrz la température cor-rectement. Pour la procédure, reportez-vous au chapitre « Utilisation de la télécommande ».
	Le filtre à air est sale. Nettoyer le filtre de l'air.
	Les portes ou les fenêtres sont ouvertes.	Fermez les portes ou les fenêtres.
	Les prises d'entrée ou de sortie d'air des unités intérieures ou extérieures sont bloquées.	Commencez par les dé-bloquer, puis redémarrez l'appareil.
	La protection de 3 minutes du compresseur a été activée.	Patientez.
	L'appareil est en mode refroidissement ouchauffage.	Vérifiez le mode activé sur l'écran de la télécommande.
L'appareil fonctionné mais la console (2) est toujours éteinte.	L'affichage était désactivé.	Réactiz l'affichage à partir de la télécommande.
L'appareil fonctionné mais les boutons de la console (2) ne fonctionnent pas.	Le verrouillage du clavier est actif.	Depuis la console de si-gnalisation, désactivez le verrouillage du clavier.
L'unité neCHAUFFE PAS	Le code d'alarme 5 ou 31 apparaît sur l'écran de l'unité.	Contrôler que la partie avant ou latérale de l'uni-té n'est pas couverte ou bouchée.
Si le problème persististe, contactez le centre d'assistance le plus proche. Donnez des informations détaillées sur la défaillance et sur le modele de l'équipement.
