ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Silex 95 H STIGA

Modello Type Modèle Modell Model Modelo Modelo Τύπος/ μοντέλο

Τεχνικές Λεπτομέρειες

Σοβαρός κίνδυνος για τον

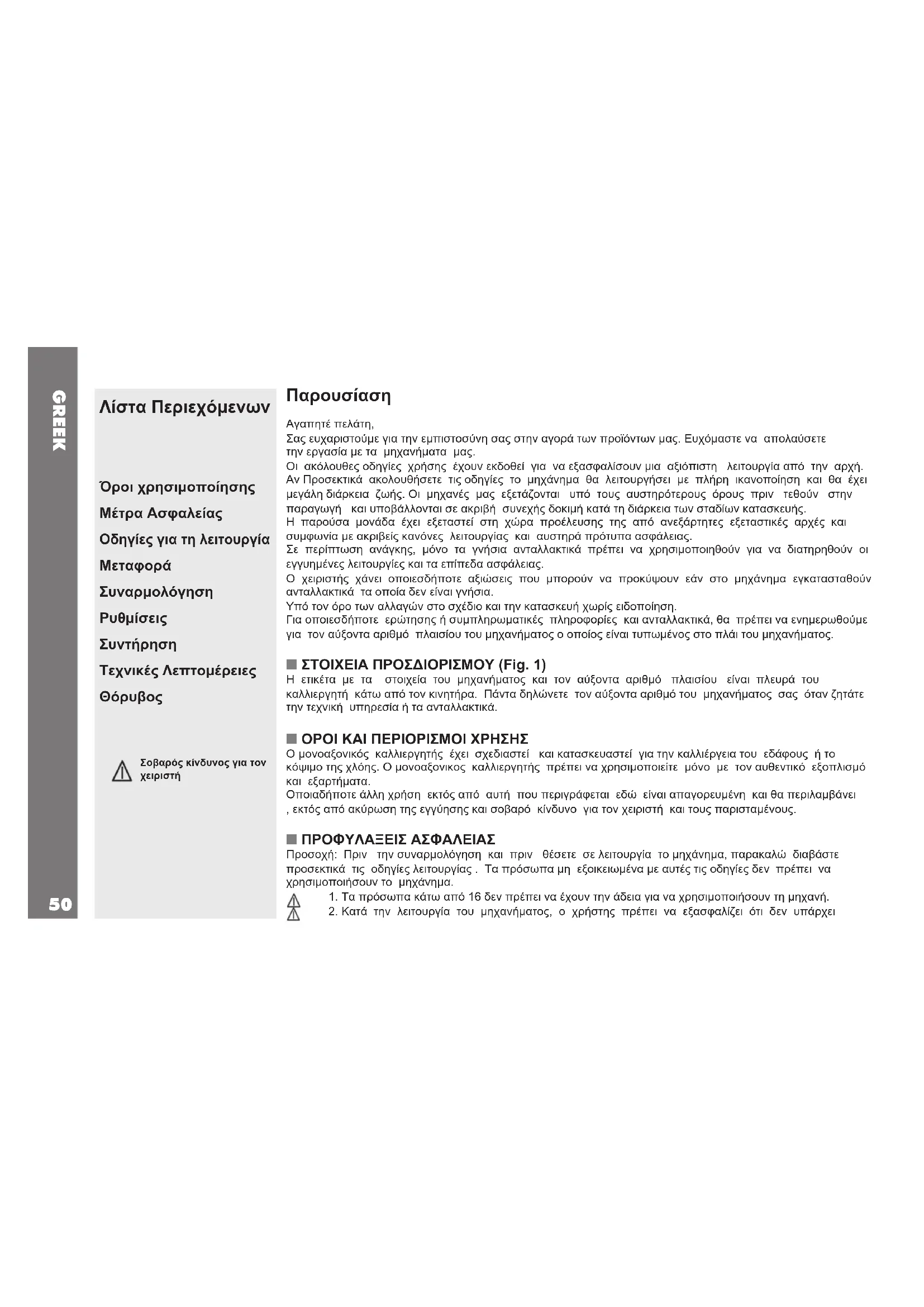

Αγαπητέ πελάτη, Σας ευχαριστούμε για την εμπιστοσύνη σας στην αγορά των προϊόντων μας. Ευχόμαστε να απολαύσετε την εργασία με τα μηχανήματα μας. Οι ακόλουθες οδηγίες χρήσης έχουν εκδοθεί για να εξασφαλίσουν μια αξιόπιστη λειτουργία από την αρχή. Αν Προσεκτικά ακολουθήσετε τις οδηγίες το μηχάνημα θα λειτουργήσει με πλήρη ικανοποίηση και θα έχει μεγάλη διάρκεια ζωής. Οι μηχανές μας εξετάζονται υπό τους αυστηρότερους όρους πριν τεθούν στην παραγωγή και υποβάλλονται σε ακριβή συνεχής δοκιμή κατά τη διάρκεια των σταδίων κατασκευής. Η παρούσα μονάδα έχει εξεταστεί στη χώρα προέλευσης της από ανεξάρτητες εξεταστικές αρχές και συμφωνία με ακριβείς κανόνες λειτουργίας και αυστηρά πρότυπα ασφάλειας. Σε περίπτωση ανάγκης, μόνο τα γνήσια ανταλλακτικά πρέπει να χρησιμοποιηθούν για να διατηρηθούν οι εγγυημένες λειτουργίες και τα επίπεδα ασφάλειας. Ο χειριστής χάνει οποιεσδήποτε αξιώσεις που μπορούν να προκύψουν εάν στο μηχάνημα εγκατασταθούν ανταλλακτικά τα οποία δεν είναι γνήσια. Υπό τον όρο των αλλαγών στο σχέδιο και την κατασκευή χωρίς ειδοποίηση. Για οποιεσδήποτε ερώτησης ή συμπληρωματικές πληροφορίες και ανταλλακτικά, θα πρέπει να ενημερωθούμε για τον αύξοντα αριθμό πλαισίου του μηχανήματος ο οποίος είναι τυπωμένος στο πλάι του μηχανήματος. n ΣΤΟΙΧΕΙΑ ΠΡΟΣΔΙΟΡΙΣΜΟΥ (Fig. 1) Η ετικέτα με τα στοιχεία του μηχανήματος και τον αύξοντα αριθμό πλαισίου είναι πλευρά του καλλιεργητή κάτω από τον κινητήρα. Πάντα δηλώνετε τον αύξοντα αριθμό του μηχανήματος σας όταν ζητάτε την τεχνική υπηρεσία ή τα ανταλλακτικά. n ΟΡΟΙ ΚΑΙ ΠΕΡΙΟΡΙΣΜΟΙ ΧΡΗΣΗΣ Ο μονοαξονικός καλλιεργητής έχει σχεδιαστεί και κατασκευαστεί για την καλλιέργεια του εδάφους ή το κόψιμο της χλόης. Ο μονοαξονικος καλλιεργητής πρέπει να χρησιμοποιείτε μόνο με τον αυθεντικό εξοπλισμό και εξαρτήματα. Οποιαδήποτε άλλη χρήση εκτός από αυτή που περιγράφεται εδώ είναι απαγορευμένη και θα περιλαμβάνει , εκτός από ακύρωση της εγγύησης και σοβαρό κίνδυνο για τον χειριστή και τους παρισταμένους. n ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ Προσοχή: Πριν την συναρμολόγηση και πριν θέσετε σε λειτουργία το μηχάνημα, παρακαλώ διαβάστε προσεκτικά τις οδηγίες λειτουργίας . Τα πρόσωπα μη εξοικειωμένα με αυτές τις οδηγίες δεν πρέπει να χρησιμοποιήσουν το μηχάνημα.

1. Τα πρόσωπα κάτω από 16 δεν πρέπει να έχουν την άδεια για να χρησιμοποιήσουν τη μηχανή.

2. Κατά την λειτουργία του μηχανήματος, ο χρήστης πρέπει να εξασφαλίζει ότι δεν υπάρχει

GREEK 50κανείς άλλος, ιδιαίτερα παιδιά, μέσα στην περιοχή εργασίας . Θυμηθείτε πάντα ότι εσείς είστε αρμόδιος για τις ασφαλείς διαδικασίες λειτουργίας του μηχανήματος έναντι τρίτον προσώπων.

3. Πριν αρχίσετε το κόψιμο, αφαιρέστε οποιουσδήποτε ξένους οργανισμούς από τον τομέα.

4. Μην εκκινήσετε την μηχανή όταν είστε κατά μέτωπο στον καλλιεργητή η στα μαχαίρια.

Όταν τραβήξετε το σχοινί εκκίνησης ο καλλιεργητής δεν πρέπει να κινηθεί. 5. Για την καλύτερη προστασία, φορέστε ειδικές μπότες ή παπούτσια εργασίας. ΚΙΝΔΥΝΟΣ ! Όταν η μηχανή λειτουργεί ο κίνδυνος σοβαρού τραυματισμού στα χέρια ή τα πόδια είναι υψηλός. 6. Όταν μετακινείτε τον καλλιεργητή σε ένα μονοπάτι με τις ρόδες , σβήστε τον κινητήρα και περιμένετε έως ότου σταματήσουν οι λεπίδες των μαχαιριών οργώματος 7. Η συντήρηση και ο καθαρισμός του μηχανήματος, καθώς επίσης και η ρύθμιση των φρένων ή του ζεύγους των τροχών, πρέπει να εκτελούνται πάντα με τον κινητήρα σβησμένο και τα μαχαίρια οργώματος σταματημένα. Αφαιρέστε το βούλωμα του σπινθηριστή.

8. Όταν δεν χειρίζεστε το μηχάνημα η δεν βρίσκεστε στην θέση εργασίας ο κινητήρας πρέπει να είναι σβηστός.

10. Ο χειριστής πρέπει πάντα να κρατάει τις χειρολαβές κατά την εργασία.

11. Είναι ουσιαστικό να ελεγχθεί η μηχανή επαγγελματικά αν ξαφνικά σταματήσει, παραδείγματος χάριν, ως αποτέλεσμα του χτυπήματος ενός εμποδίου (εργαλείο ζημία, λυγισμένες λεπίδες). 12. Οι μηχανές εσωτερικής καύσεως δεν πρέπει ποτέ να χρησιμοποιούνται μέσα σε κλειστά δωμάτια λόγω του κινδύνου δηλητηρίασης. 13. Μην ανεφοδιάζετε με καύσιμο ενώ λειτουργεί ο κινητήρας. Μην καπνίζετε κατά τον ανεφοδιασμό με καύσιμα. Χρησιμοποιήστε μια κατάλληλη χοάνη για να αποτρέψετε να χυθεί η βενζίνη στον κινητήρα και στον γύρο χώρο.

14. Η εξάτμιση και τα μέρη κοντά σε αυτή μπορούν να θερμάνουν πάνω από 800 Κέλσιος.!

16. Παρακαλώ σημειώστε οτι η επιχείρησή μας δεν αναλαμβάνει καμία ευθύνη για τις ζημίες λόγω :α) των επισκευών που γίνονται από ανειδίκευτα συνεργεία η αναρμόδια κέντρα ανταλλακτικών. , ή β) χρήση ανταλλακτικών πέρα από τα ΓΝΗΣΙΑ ΑΡΧΙΚΑ ΑΝΤΑΛΛΑΚΤΙΚΑ. Τα ίδια ισχύουν για τα εξαρτήματα. n ΟΔΗΓΊΕΣ ΓΙΑ ΤΗ ΛΕΙΤΟΥΡΓΊΑ n ΟΔΗΓΙΕΣ - ΚΙΝΗΤΗΡΑ παρακαλώ ακολουθείστε τις οδηγίες λειτουργίας του κατασκευαστή μηχανών. n ΒΑΖΟΝΤΑΣ ΣΕ ΛΕΙΤΟΥΡΓΙΑ σιγουρευτείτε, ότι οι μοχλοί λειτουργίας είναι στην θέση OFF ‘σβηστό . Θέστε τον χειρομοχλό ελέγχου ταχύτητας στη θέση START “έναρξης”. Τραβήξετε την χειρολαβή εκκίνησης έως ότου αισθάνεστε την αντίσταση λόγω της συμπίεσης αφήστε το σχοινί εκκίνησης να τρέξει πίσω αργά, και έπειτα τραβήξετε ξανά με περισσότερη δύναμη για να εκκινήσει η μηχανή. Κρατήστε την λαβή εκκίνησης και άφησε το σχοινί να τρέξει πίσω αργά. Για να σβήσετε τον κινητήρα θέστε τον μοχλό του γκαζιού στην θέση STOP. n ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΑΣΦΑΛΕΙΑΣ Σε όλους τους καλλιεργητές παρέχεται ένα χαρακτηριστικό γνώρισμα ασφάλειας που λειτουργεί . Η συσκευή αναγκάζει τη μετάδοση να αποσυνδεθεί αυτόματα όποτεδήποτε ο αντίστοιχος μοχλός ελέγχου απελευθερωθεί. n ΠΏΣ ΝΑ ΣΥΝΑΡΜΟΛΟΓΗΣΕΤΕ ΤΟΝ ΚΑΛΛΙΕΡΓΗΤΗ ΣΑΣ: Ο καλλιεργητής παραδίδεται αποσυνθεμένος και τοποθετείται σε κουτι συσκευασίας. Για τη συναρμολόγηση του η διαδικασία είναι η ακόλουθη. GREEK 51n ΕΓΚΑΤΑΣΤΑΣΗ ΧΕΙΡΟΛΑΒΩΝ (εικ. 2) Περάστε τις χειρολαβές (1) στην υποδοχή (2) χρησιμοποιώντας τις βίδες (3). Σημαντικό οι μεγαλύτερων διαμέτρων βίδες πρέπει να εγκατασταθούν από τις αυλακώσεις. Ρυθμίστε το ύψος των χειρομοχλών καθορίζοντας την θέση των βιδών τους (3) Τοποθετείστε των μοχλό ταχυτήτων (4) Περνώντας τον στην υποδοχή του (5) και ωθήστε την άκρη στην τρύπα του στροφέα (6) και την στερεώστε με την καρφίτσα ασφάλειας (7). n ΠΩΣ ΝΑ ΤΟΠΟΘΕΤΗΣΕΤΕ ΤΗΝ ΝΤΙΖΑ ΤΟΥ ΓΚΑΖΙΟΥ (παρεχόμενο με θήκη μετάλλων ). Εικ 3 Τοποθετείστε το χειρομοχλό (σχέδιο 3, στοιχείο 1) στο τέλος του ανοίγματος του όπως παρουσιάζεται από το βέλος “Α” στον αριθμό. Κινήστε το μοχλό επιτάχυνσης (2) ως το τέλος του ανοίγματος του όπως παρουσιάζεται από το βέλος “Β” στον αριθμό. Παρεμβάλατε το καλώδιο (3) στην τρύπα (4), ασφαλίστε τη θήκη (5) με τον σφιγκτήρα (6) και τη βίδα (7). Το καλώδιο του επιταχυντή πρέπει να προσαρμοστεί στη μηχανή στην πλευρά του σπινθηριστή. ΠΡΟΣΟΧΗ: στη θέση “STOP” ο μοχλός επιτάχυνσης πρέπει να σταματήσει τη μηχανή. n ΡΥΘΜΙΣΤΗΣ ΝΤΙΖΑΣ ΧΕΙΡΟΜΟΧΛΟΥ ΚΙΝΗΣΗΣ (εικ 4) η ντιζα εκκινησης (1) ειναι ενσωματωμενη στο λεβιε που τεντωνει τον ιμαντα στο σασι και στο λεβιε (2). Στερεωστε το λεβιε (2) εκκινησης με τη βιδα (3) που υπαρχει στο σετ εργαλειων. n ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΕΞΑΡΤΗΜΑΤΩΝ (εικ. 5) Ο καλλιεργητής έχει ένα γρήγορο ζεύγος για τις σύνδεσης. Συνδέστε τον ιμάντα στην ανώτερη τροχαλία Α με τα ακόλουθα εξαρτήματα: χορτοκοπτικό και φρέζα. Συνδέστε τον ιμάντα στην κατώτερη τροχαλία Β με τα ακόλουθα εξαρτήματα: σκούπα και μπάρα κοπής. n ΣΥΝΔΕΣΗ ΜΠΑΡΑΣ ΧΟΡΤΟΚΟΠΗΣ (εικ. 6a) Ο καλλιεργητής έχει ένα γρήγορο ζεύγος για τις σύνδεσης. Ο κινητήρας πρέπει να είναι σβηστός και το μηχάνημα σε οριζόντια θέση . Παρεμβάλετε την λάμα φραγμού οπής (1) στα μισά της διαδρομής της (2) Εγκαταστήστε τον ιμαντα (3) στην κατάλληλη τροχαλία κινώντας την λάμα μέχρι το τέλος της διαδρομής. Θέση 1 και 2: Γυρίστε τη λαβή (13) μέχρι να μπορέσετε να βάλετε το ελατήριο στη σύνδεση (15). Θέση 2 και 3: για να μπορέσετε να ολοκληρώσετε την παραπάνω σύνδεση, γυρίστε τη λαβή (13), στην αντίθετη κατεύθυνση μέχρι να μπορείτε να τεντώσετε το ελατήριο (14). Αντικαθίσταστε το περίβλημα (6) με την σφήνα κεντραρίσματος του (7) Σφίξετε τα παξιμάδια. n ΣΥΝΔΕΟΝΤΑΣ ΤΟΝ ΚΑΛΛΙΕΡΓΗΤΗ (Εικ 6b) Ο καλλιεργητής έχει ένα γρήγορο ζεύγος για τις σύνδεσης. Ο κινητήρας πρέπει να είναι σβηστός και το μηχάνημα σε οριζόντια θέση. Παρεμβάλλετε την λαμα του καλλιεργητή (1) στα μισά της διαδρομής (2) Εγκαταστήστε τη ζώνη (3) στην κατάλληλη τροχαλία και ωθήστε την λαμα (1) μέχρι το τέλος. Θέση 1 και 2: Γυρίστε τη λαβή (13) μέχρι να μπορέσετε να συνδέσετε το ελατήριο (14) μέσα στο γάντζο του ελατηρίου (15). Θέση 2 και 3: για να μπορέσετε να ολοκληρώσετε την παραπάνω σύνδεση, γυρίστε τη λαβή (13), στην αντίθετη κατεύθυνση μέχρι να μπορείτε να τεντώσετε το ελατήριο (14). εγκαταστήστε το κάλυμμα (6) χρησιμοποιώντας την βίδα κεντραρίσματος (7). Ο μοχλός μπλοκαρίσματος όπισθεν (8) θα τοποθετηθεί σωστά με τον μοχλό ταχυτήτων (9) σφίγγετε καλά τα παξιμάδια για να ασφαλίσετε το κάλυμμα (6). n ΠΩΣ ΝΑ ΧΕΙΡΙΣΤΕΙΤΕ ΤΗΝ ΛΕΙΤΟΥΡΓΙΑ ΤΗΣ ΜΠΑΡΑΣ ΧΟΡΤΟΚΟΠΗΣ (ΕΙΚ. 7): Αποσυνδέστε το μοχλό ασφάλειας (3), κατόπιν ωθήσετε κάτω τον μοχλό για να μπει σε λειτουργία η μπάρα (4) n ΡΥΘΜΙΣΗ ΕΛΕΓΧΟΥ ΙΜΑΝΤΑ ΣΥΣΦΙΞΕΩΣ (εικ 8) Προσοχή- Τα ελαστικά θα πρέπει να κινηθούν μόνο όταν μοχλός ελέγχου είναι στο μισό της διαδρομής του. Όταν ο μοχλός τραβιέται στην πλήρη έκταση (θέση εργασίας), το ελατήριο φορτίων (2) πρέπει να επεκταθεί από 6 έως 8 χιλ. περ.. GREEK 52n ΡΥΘΜΙΖΟΝΤΑΣ ΤΙΣ ΧΕΙΡΟΛΑΒΕΣ. Οι χειρολαβές μπορούν να ρυθμιστούν στο ύψος η στο πλάτος. Πρίν ξεκινήσετε οποιαδήποτε εργασία, είναι προτιμότερο να ρυθμίζετε τις χειρολαβές στις ανάγκες του χειριστή έτσι ώστε η μηχανή να μπορεί εύκολα πάντα να ελεγχθεί. Οι χειρολαβές ρυθμίζονται στο πλάτος έτσι ώστε να μπορεί ο χειριστής να χρησιμοποιήσει τη μηχανή χωρίς να προχωρήσει στο μαλακό έδαφος ή στην καταστροφή της συγκομιδής. n ΡΥΘΜΙΖΟΝΤΑΣ ΤΟ ΠΛΑΤΟΣ ΤΩΝ ΧΕΙΡΟΛΑΒΩΝ (εικ. 2) Υπάρχουν τρεις θέσεις για την ρύθμιση του πλάτους τον χειρολαβών και αυτές μπορούν να χρησιμοποιηθούν όπως σε έναν καλλιεργητής ή με μια μπάρα χορτοκοπής . Ακολουθήστε αυτά τα βήματα: Γυρίστε το μοχλό (8) αντίθετα προς την φορά των δεικτών του ρολογιού για να αποσυνδέσετε το σφιγκτήρα. Κινήστε τις χειρολαβές προς τη θέση που θέλετε. Στερεώστε τις χειρολαβές πάλι γυρίζοντας το μοχλό (8) δεξιόστροφα και ελέγξετε για να βεβαιωθείτε ότι τα δόντια παγιδεύονται τέλεια. Κατά τη στροφή των χειρολαβών κατά 180°, περιστρέψετε μόνο δεξιόστροφα ώστε να μη βλάψετε τα καλώδια που τρέχουν κατά μήκος της στήλης. Επιπλέον, αποσυνδέστε τη ράβδο αλλαγής εργαλείων (4) και επανασυνδέστε την όταν οι χειρολαβές είναι στη νέα θέση τους. Όταν οι χειρολαβές είναι γυρισμένες 180°, η θέση των εργαλείων θα αντιστραφεί - με άλλα λόγια, το αντίστροφο εργαλείο θα γίνει το μπροστινό εργαλείο και αντίστροφα. n ΡΥΘΜΙΣΗ ΥΨΟΥΣ ΧΕΙΡΟΛΑΒΩΝ (εικ 2) 1)Αποσυνδέστε τις βίδες (3), τοποθετείστε τις χειρολαβές στο επιθυμητό υψοςτ2)σφίχτε ξανά τις βίδες (3). n ΡΥΘΜΙΣΕΙΣ ΜΠΑΡΑΣ ΧΟΡΤΟΚΟΠΗΣ (εικ 9) Ρυθμίστε το ύψος κοπής με τις πατούρες στην κατάλληλη θέση αλλά να λάβετε υπόψη τον τύπο του εδάφους που θα κοπεί. Ακολουθήστε αυτά τα βήματα :α) Χαλαρώστε τα παξιμάδια (1)- β)Μετακινείστε τις πατούρες(2), στην απαιτούμενη θέση- γ) Ξανά σφίξετε τα καρύδια(1) .Επαναλάβατε και στις άλλες πατούρες. | n ΡΥΘΜΙΖΟΝΤΑΣ ΤΟ ΜΑΧΑΙΡΙ (εικ. 10) Μετά την αλλαγή του μαχαιριού ή μετά από έναν ορισμένο αριθμό ωρών εργασίας , ο οδηγός μαχαιριών θα πρέπει να ρυθμιστεί και να ελεγχθούν τα παξιμάδια και οι βίδες (1) . Για να ελέγξετε τα αποτελέσματα μετά από κάθε ρύθμιση, αφαιρέστε αρχικά την τροχαλία κάλυψης και έπειτα στρίψετε (2) αργά με το χέρι και ελέγξετε για να σιγουρευτεί ότι το μαχαίρι κινείται εύκολα . | n ΡΥΘΜΙΣΕΙΣ ΒΑΘΟΥΣ (εικ. 11) Για να εξασφαλίσετε την καλή εδαφολογική καλλιέργεια και την ομαλή μετακίνηση του μηχανήματος, η σύνδεση / ο καλλιεργητής έχει μια συσκευή ρύθμισης βάθους (1) που ρυθμίζει το βάθος εργασίας των μαχαιριών. Όταν ο μοχλός ελέγχου βάθους (2) τραβιέται πίσω και κινείτε επάνω η κάτω., η διείσδυση των μαχαιριών στο χώμα είναι ρυθμισμένη. Ο καλλιεργητής είναι σωστά ρυθμισμένος όταν προωθείτε η μηχανή ομαλά χωρίς την ανύψωση ή σκάψιμο στο χώμα. Στην πρώτη περίπτωση (ανύψωση), κινήστε το μοχλό προς τη θέση “β” και στην τελευταία κίνηση περίπτωσης (που σκάβει μέσα) ο μοχλός προς τη θέση “Α”. ΚΑΛΛΙΕΡΓΕΙΑ ΤΟΥ ΣΚΛΗΡΟΥ ΕΔΑΦΟΥΣ: κινήστε το μοχλό ρύθμισης βάθους προς τη θέση “ Β “. Αυτή η θέση αντιστοιχεί σε ένα μικρό βάθος εδαφολογικής διείσδυσης. ΚΑΛΛΙΕΡΓΕΙΑ ΤΟΥ ΜΑΛΑΚΟΥ ΕΔΑΦΟΥΣ : Κινήστε το ρυθμιστή βάθους προς τη θέση “Α”. Αυτή η θέση αντιστοιχεί σε ένα βαθύ βάθος εδαφολογικής διείσδυσης. Εκκινήστε τον κινητήρα με το μοχλό ρύθμισης βάθους στη θέση “Β” καθώς αυτό επιτρέπει στα μαχαίρια να χωρίσουν την σκληρή επιφάνεια της

n ΚΙΒΩΤΙΟ ΤΑΧΥΤΉΤΩΝ (εικ. 12, 13) Χρησιμοποιήστε λιπαντικό SAE 80. Για να ελέγξετε την στάθμη λαδιού : το μηχάνημα πρέπει GREEK 53να βρίσκετε σε επίπεδο έδαφος. να Αφαιρέστε την τάπα πληρώσεως (1, εικ 12) και ελέγξτε το επίπεδο λαδιού με το κατώτατο σημείο της οπής. Η τάπα πληρώσεως ενεργεί επίσης ως επίπεδο πετρελαίου. Ελέγξτε το επίπεδο λαδιού κάθε 60 ώρες εργασίας. Για να αλλάξετε το λάδι αφαιρέστε την τάπα (1, ειικ 12). Στραγγίστε το λάδι όταν η μηχανή είναι καυτή. n Όταν το λιπαντικό στραγγιστεί εντελώς, τοποθετήστε το μηχάνημα πίσω στην οριζόντια θέση του και γεμίστε με το καινούργιο λάδι το κατώτατο σημείο της οπής. Αντικαταστήστε την σύνδεση(1, το σχέδιο 12)..Αφαιρεστε την τάπα (2, σχέδιο 13). Αλλάζετε το λιπαντικό κάθε 150 ώρες εργασίας. n ΣΥΝΤΗΡΗΣΗ ΣΤΙΣ ΜΠΑΡΕΣ ΧΟΡΤΟΚΟΠΗΣ. ΟΙ μπάρες χορτοκοπής απαιτούν καλή και συχνή συντήρηση. Μια πρώτη και ουσιαστική λειτουργία είναι να πλύνετε και να καθαρίσετε τα μαχαίρια μετά από κάθε χρήση. Όταν η μηχανή δεν θα χρησιμοποιηθεί για μακριές χρονικές περιόδους, η μπάρα κοπής και τα μαχαίρια πρέπει να προστατευθούν με προϊόντα κατά της σκουριάς και αντιοξειδωτικά προϊόντα. n ΑΛΛΑΓΗ ΤΟΥ ΜΑΧΑΙΡΙΟΥ (εικ 15) Για να αναιρέσετε το μαχαίρι κοπής ,να το αλλάξετε ή να το ακονίστε, αφαιρέστε τις βίδες (1) και τραβήξετε το μαχαίρι έξω βάζοντας έναν πείρο στην οπή (2). Συστήνουμε το μαχαίρι μετά από 2 ή 3 ακονίσματα. Τα κάτω μαχαίρια πρέπει να αλλάξουν αφότου έχουν αλλάξει τα μαχαίρια κοπής . Πάντα αντικαταστήστε τον πλαστικό οδηγό μαχαιριών (3) όταν αλλάζεται τα μαχαίρια. n ΑΚΟΝΙΣΜΑ ΤΗΣ ΜΠΑΡΑΣ ΧΟΡΤΟΚΟΠΗΣ (εικ 16) Όταν οι μπάρες χορτοκοπης δεν είναι αιχμηρές (αυτό θα εξαρτηθεί από το φορτίο εργασίας) πρέπει να επανέλθουν στην αρχική τους κατάσταση. Μην υπερβείτε 15 ώρες της εργασίας. Προκειμένου να κάνετε αυτήν την εργασία, η λεπίδα κοπής αφαιρείτε από την μπάρα και καθαρίζεται. Είναι ουσιαστικό να ελεγχθεί εάν τα πίσω μέρη και οι άκρες των λεπίδων κάμπτονται , σε αυτή την περίπτωση, πρέπει να ευθυγραμμιστούν εκ νέου. Μόνο τότε μπορείτε να αρχίσετε το ακόνισμα. Κατάλληλος για αυτόν το λόγο είναι ένας χειροκίνητος δίσκος με περίπου 10000 -20000 στροφές το λεπτό από κοινού με ένα κυπελλοειδές τριβέα με μια διάμετρο 25 χιλ. και ενός μήκους περίπου 35 χιλ. Μόνο η μπροστινή πλευρά ( χρησιμοποιείται στη λείανση σε μια μετακίνηση από το πίσω μέρος της λεπίδας στις άκρες της λεπίδας. Οι λεπίδες της μπάρας κοπής χρειάζονται μια τέμνουσα γωνία 35-40°. n ΣΥΝΤΗΡΗΣΗ ΚΑΛΛΙΕΡΓΗΤΩΝ (εικ. 17) Κάθε φορά που χρησιμοποιείται ο περιστροφικός καλλιεργητής, ο χειριστής πρέπει να ελέγχει εάν οι βίδες και τα καρύδια είναι σφιγμένα καλά. Κάθε 60 ώρες ελέγξτε το λάδι στο κιβώτιο αφαιρόντας το πώμα. Αλλάξτε το λάδι κάθε 150 ώρες εργασίας. Για να στραγγίσετε το λάδι, αφαιρέστε την τάπα (1) και ανατρέψτε τον καλλιεργητή. Στραγγίστε το λάδι όταν η μηχανή είναι καυτή. Όταν το λάδι στραγγισθεί εντελώς, τοποθετήστε το μηχάνημα στην οριζόντια θέση και γεμίσετε με λάδι μέχρι το χείλος της οπής.. Αντικαταστήστε το βούλωμα. Χρησιμοποιήστε λιπαντικό SAE 80. n ΖΕΥΓΟΣ ΣΥΝΔΕΣΗΣ (εικ 14) Μετά την χρήση, καθαρίστε και λιπάνετε το ζεύγος (2) μέσω της οπής γρασαρίσματος (1). GREEK 54GREEK

n ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ Πριν πραγματοποιήσετε οποιαδήποτε εργασία συντήρησης ή καθαριότητας, παρακαλώ αφαιρέστε το καπάκι του μπουζί ! Ο κινητήρας δε λειτουργεί Ελέγξτε τα καύσιμα και αν χρειάζεται συμπληρώστε. Ελέγξτε το τσοκ να είναι στη θέση START. Ελέγξτε το σύνδεσμο του μπουζί να είναι συνδεδεμένο καλά. Ελέγξτε την κατάσταση του μπουζί και αν χρειάζεται αντικαταστήστε το. Ελέγξτε τη βαλβίδα καυσίμου να είναι στη θέση που είναι ανοιχτή (μόνο για μοντέλα που διαθέτουν αυτό το χαρακτηριστικό). Η απόδοση του κινητήρα μειώνεται Το φίλτρο αέρα είναι βρώμικο. Παρακαλώ καθαρίστε το. Ελέγξτε αν καμία πέτρα ή υπολείμματα από χώμα εμποδίζουν την περιστροφή του ιμάντα κίνησης, αν ναι τότε καθαρίστε το. Οι ιμάντες κίνησης δεν περιστρέφονται Ρυθμίστε τους ιμάντες κίνησης. Ελέγξτε αν οι ιμάντες είναι δεμένοι πάνω στον άξονα. Το κόψιμο του χόρτου δεν είναι κανονικό Τροχίστε ή αντικαταστήστε τη λεπίδα . Καθαρίστε τη χορτοκοπτική. Η χορτοκοπτική μπάρα δε δουλεύει ή οι τροχοί δε

Ρυθμίστε το καλώδιο της χορτοκοπτικής. Ελέγξτε αν οι τροχοί είναι καλά τοποθετημένοι πάνω στον άξονα. Ελέγξτε τη θέση του ιμάντα κίνησης και την κατάστασή του: Ρυθμίστε τη θέση του και/η αντικαταστήστε τον. Σε περίπτωση που δεν μπορείτε να επιδιορθώσετε κάποια βλάβη με βάση τον πίνακα, παρακαλώ επικοινωνήστε με ένα εξουσιοδοτημένο συνεργείο.RUSSIAN
