INSTRUKCJA OBSŁUGI Silex 95 H STIGA

1. Nie wolno obsługiwać urządzenia osobom, które nie zapoznały się z instrukcją obsługi, dzieciom,

młodzieży poniżej 16 roku życia oraz osobom pod wpływem alkoholu, narkotyków lub lekarstw.

2. W czasie obsługi maszyny, operator powinien upewnić się, że w pobliżu nie znajdują się inne osoby,

a zwłaszcza dzieci. Należy pamiętać, że jest on odpowiedzialny za bezpieczne działanie maszyny wobec stron trzecich. POLSKI

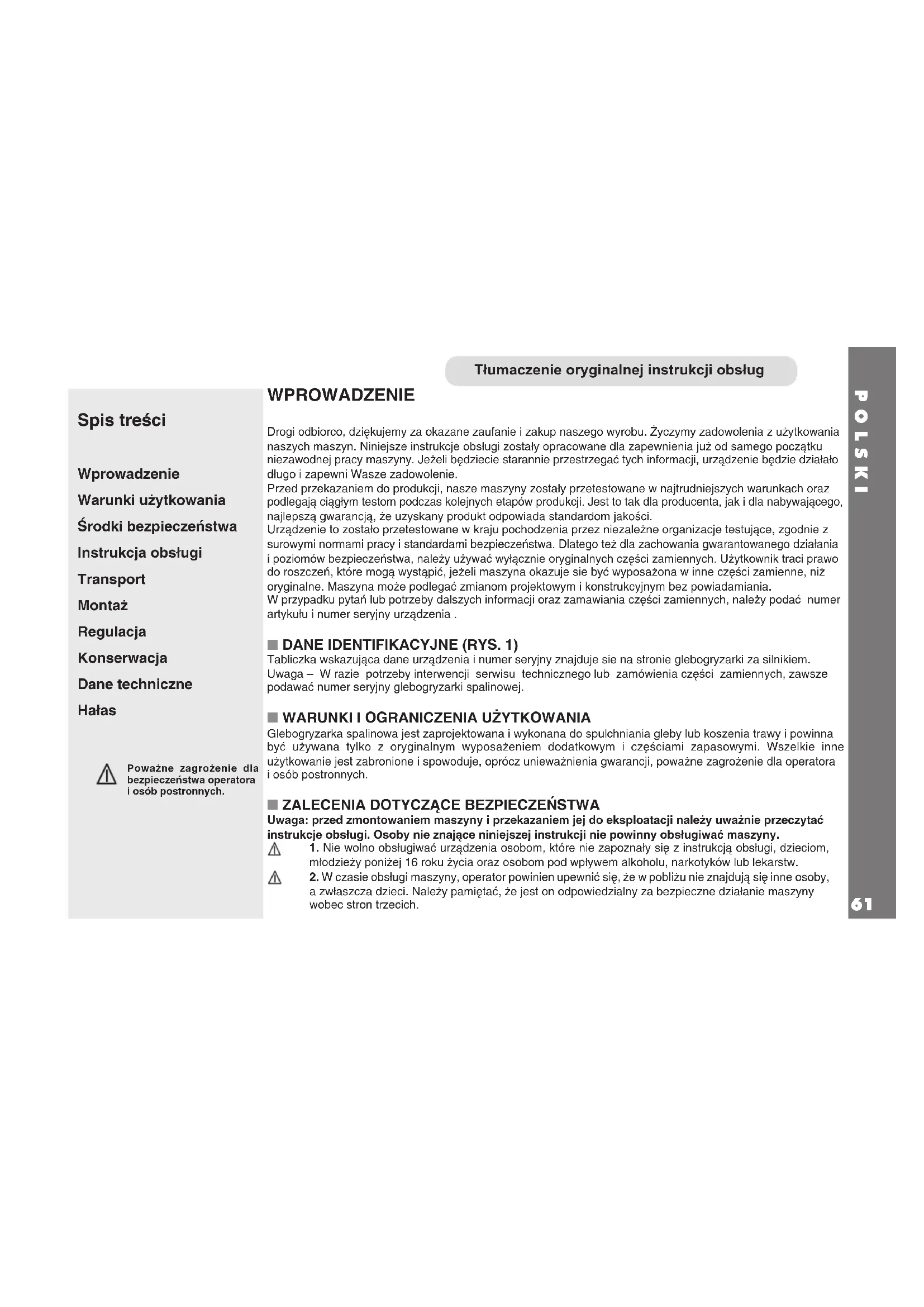

Spis treści Wprowadzenie Warunki użytkowania Środki bezpieczeństwa Instrukcja obsługi Transport Montaż Regulacja Konserwacja Dane techniczne Hałas Poważne zagrożenie dla bezpieczeństwa operatora i osób postronnych. Tłumaczenie oryginalnej instrukcji obsług3. Przed rozpoczęciem koszenia, usunąć z gleby wszelkie ciała obce. 4. Nie uruchamiać maszyny stojąc przed nożami obrotowymi lub belką palcową. Jeżeli do rozruchu dochodzi po pociągnięciu krótkiej linki, noże obrotowe i belka palcowa muszą być nieruchome. (Jeżeli noże obracają się, należy wyregulować stosowną nakrętką regulacyjną). 5. Dla większego zabezpieczenia podczas pracy, należy nosić odpowiednie obuwie. W czasie pracy maszyny zachować szczególną ostrożność, gdyż przy włączonym urządzeniu istnieje duże ryzyko zranienia rąk i stóp.

6. Podczas przenoszenia maszyny silnik powinien być wyłączony.

7. Wszystkie czynności serwisowe powinny być wykonywane przy wyłączonym silniku.

8. Przed odejściem od maszyny należy wyłączyć silnik.

9. Prowadzący kieruje maszyną trzymając za rękojeść.

10. W przypadku zablokowania glebogryzarki na skutek uderzenia w przeszkodę, należy skontrolować maszynę w serwisie technicznym.

11. Nie włączać maszyny w zamkniętych pomieszczeniach.

12. Nie napełniać zbiornika paliwem, gdy silnik jest włączony, nie palić.

13. Uważać na rurę wydechową. Części w okolicy rury wydechowej mogą osiągać temperaturę 80°C.

14. Producent będzie zwolniony z wszelkiej odpowiedzialności za szkody wywołane:

a) naprawy wykonywane przez niewykwalikowany personel lub nieautoryzowany serwis techniczny b) zastosowanie NIEORYGINALNYCH CZĘŚCI ZAMIENNYCH. Te same warunki dotyczą również wyposażenia dodatkowego. n INSTRUKCJA OBSŁUGI n INSTRUKCJA OBSŁUGI – SILNIK Dokładnie przeczytać załączone instrukcje dotyczące silnika. n ROZRUCH Uwaga: przenieść obie dźwignie uruchamiające na pozycję “0”. Przenieść dźwignię przyspieszenia na pozycję “Start”. Delikatnie pociągnąć za linkę rozrusznika, aż silnik stawi opór, a następnie całkowicie zwinąć linkę i mocno pociągnąć, aż do pełnego ruchu ramienia. Jak wyłączyć: Przenieść dźwignię sterującą na pozycję STOP. n URZĄDZENIA ZABEZPIECZAJĄCE — Wszystkie glebogryzarki spalinowe posiadają urządzenia zabezpieczające. Urządzenia te powodują automatyczne odłączenie napędu poprzez zwolnienie stosownej dźwigni sterującej. n TRANSPORT Do przemieszczania maszyny przewidziane jest użycie wózka podnośnikowego. Widły, rozszerzone do maksimum,wprowadza się do specjalnych przestrzeni w palecie. Ciężar maszyny wskazany jest na tabliczce znamionowej i w danych technicznych. n MONTAŻ GLEBOGRYZARKI SPALINOWEJ Glebogryzarka spalinowa, o ile wcześniej nie uzgodniono inaczej, dostarczana jest w formie zdemontowanej i umieszczana w odpowiednim opakowaniu. Aby dokonać montażu glebogryzarki, należy postepować zgodnie z niniejszą procedurą. POLSKI 62POLSKI

n MONTAŻ RĘKOJEŚCI (Rys. 2): Przymocować rękojeść (rys. 2, szczegół 1) na wsporniku (2) przy pomocy wkrętów (3). Uwaga: podkładki o największej średnicy powinny być zakładane na stosownych otworach. Uregulować wysokość rękojeści używając odpowiednich wkrętów (3) mocujących. Wprowadzić drążek zmiany biegów (4) do prowadnicy (5), a jego końcówki wprowadzić do otworu przegubu (6)i zablokować zatyczką (7). n MONTAŻ LINKI PRZYSPIESZENIA (Rys. 3) (z metalową osłoną) Umieścić w skrajnym położeniu dźwignię (Rys. 3 szczegół 1) założoną na silniku, jak na rysunku wskazuje strzałka ,, A”. Przenieść w skrajne położenie dźwignię sterującą przyspieszeniem (2), założoną na rękojeści, jak na rysunku wskazuje strzałka ,,B”. Wprowadzić linkę (3) do otworu (4), przymocować osłonę (5) ustalaczem (6) i zablokować wkrętem (7). Linka przyspieszenia powinna być przymocowana do silnika po stronie świecy zapłonowej. Uwaga: dźwignia przyspieszenia w pozycji ,,stop” powinna wyłączyć silnik. n LINKA STEROWANIA NAPRĘŻACZA PASKA (Rys. 4) Linka napędu (1) jest już podłączona do dźwigni napinającej pasek napędu. Należy dokręcić dźwignię (2) do rączki uzywając w tym celu śruby (3) znajdującej się w torbce z częściami dostarczonymi luzem. n MONTAZ AKCESORIÓW (Rys 5) Glebogryzarka jest wyposażona w szybkozłącza dla osprzętu. Zalóz pas na górne kolo pasowe A z nastepujacymi akcesoriamii: kosiarka do trawy, glebogryzarka. Zalóz pas na dolne kolo pasowe B z nastepujacymi akcesoriamii: szczotka, listwa tnaca. n MONTAŻ BELKI PALCOWEJ (Rys. 6a) Glebogryzarka jest wyposażona w szybkozłącza dla osprzętu. Przy wyłączonym silniku i z maszyną w pozycji poziomej, wprowadzić do połowy gniazda (2) kołek belki (1) Zainstalować pasek (3) na stosownym kole pasowym, docisnąć kołek prowadzący. Rysunek 1 i 2 : przekręcić uchwyt (13) aż będzie możliwe podłączenie sprężyny (14) do łącznika (15). Rysunek 2 i 3: by dokończyć montaż, przekręcić uchwyt (13) w przeciwnym kierunku, aż do naciągnięcia sprężyny (14). Założyć pokrywę (6) poprzez kołek centrowania (7) i kołek gwintowany (8). Dokręcić znajdujące się na pokrywie nakrętkę i stosowną podkładkę. n MONTAŻ NOŻY (Rys. 6b) Glebogryzarka jest wyposażona w szybkozłącza dla osprzetu. Przy wyłączonym silniku i z maszyną w pozycji poziomej, wprowadzić do połowy gniazda (2) kołek noży (1). Zainstalować pasek (3) na stosownym kole pasowym oraz docisnąć kołek (1). Rysunek 1 i 2 : przekręcić uchwyt (13) aż będzie możliwe podłączenie sprężyny (14) do gniazda (15). Rysunek 2 i 3: by dokończyć montaż, przekręcić uchwyt (13) w przeciwnym kierunku, aż do naciągnięcia sprężyny (14). Założyć pokrywę (6) poprzez kołek centrowania (7); dźwignia blokująca bieg wsteczny (8) ustawia się w poprawnej pozycji w stosunku do dźwigni skrzyni biegów (9). Docisnąć znajdujące się na pokrywie (6) nakrętkę i stosowną podkładkę. n MONTAŻ DŹWIGNI ZMIANY BIEGÓW (Rys. 12) Wprowadzić końcówki drążka zmiany biegów (2) do wcięcia (3), a następnie zablokować zatyczką. n REGULACJA PASA RUCHU WYPOSAŻENIA DODATKOWEGO (rys.7): Aby zwiększyć napięcie pasa między maszyną i przyrządem, należy użyć regulatora (2) w celu uruchomienia przyrządu tylko jeśli dźwignia sterownicza przekroczyła połowę swojego ruchu (rys. 7). W przypadku belki palcowej, aby zwiększyć napięcie między dwoma pasami dolnymi ruchu belki, należy odkręcić nakrętkę (9) i wyciągnąć podkładki znajdujące się między kołami pasowymi (rys.5). W przypadku noży, po 2 godzinach pracy sprawdzić napięcie paska (3, rys.6). n USTAWIENIE REGULATORÓW (Rys. 8) Uwaga – Koła mogą rozpocząć obracać się tylko jeśli dźwignia sterująca przekroczyła połowę swojego ruchu. Kiedy dźwignia jest całkowicie naciągnięta (pozycja robocza), sprężyna ładunku naprężacza paska (szczegół 2) powinna wydłużyć sięPOLSKI

o około 6 - 8 mm. Dla uzyskania wyżej wymienionych warunków, należy użyć regulatora (1) zainstalowanego w pobliżu sterownika naprężacza paska. n SPRZĘGŁO RUCHU BELKI PALCOWEJ (Rys. 7) Odczepić dźwigienkę bezpieczeństwa (3), a następnie obniżyć dźwignię sprzegła urządzenia (4). n REGULACJA RĘKOJEŚCI : Rękojeść glebogryzarki może być regulowana na wysokość i na boki. Przed rozpoczęciem obsługi zaleca się ustawić rękojeść odpowiednio do potrzeb operatora, aby umożliwić mu łatwiejszą kontrolę ruchem glebogryzarki. Ustawienie boczne rękojeści umożliwi operatorowi wykonywanie pracy bez przechodzenia po już spulchnionej ziemi oraz nie naruszenia roślinności. n REGULACJA BOCZNA RĘKOJEŚCI (rys. 2): Regulację boczną rękojeści można uzyskać poprzez 3 różne pozycje, tak w czasie pracy z osprzętem tylnym (czynności spulchniania), jak i przy pracy z osprzętem z przodu maszyny (czynności koszenia), postępując w następujący sposób: Obrócić dźwignię (8) w lewo, w celu odłączenia blokady. Ustawić dźwignię w pożądanej pozycji. Ponownie zablokować rękojeść obracając dźwignię (8) w prawo i upewniając się, że zazębienia poprawnie się dopasowały. Rękojeści należy obrócić o 180° w prawo, aby uniknąć uszkodzenia kabli, które opadają wzdłuż kierownicy: poza tym konieczne jest odłączenie drążka zmiany biegów (4), a po wykonaniu obrotu ponownie go przyłączyć. Wykonując obracanie rękojeści o 180° pozycje biegów w skrzyni biegów będą odwrócone, czyli bieg wsteczny będzie bigiem do przodu, a bieg do przodu będzie biegiem wstecznym. n REGULACJA RĘKOJEŚCI NA WYSOKIOŚĆ (rys. 2): 1) Poluzować wkręty (3), uregulować rękojeść na pożądanej wysokości 2) Dokręcić wkręty (3). n REGULACJA WYSOKOŚCI BELKI PALCOWEJ (Rys. 9) Uregulować wysokość noży zgodnie z wymaganiami i odpowiednio do terenu, poprzez suwaki regulacji. Postępować w następujący sposób: Poluzować nakrętkę (1), przenieść suwak (2) na pożądaną pozycję, zaciśnąć nakrętki (1). Wykonać czynność na obu suwakach. n REGULACJA NOŻY (Rys. 10) Po wymianie noży lub po kilku godzinach pracy, konieczna jest regulacja dociskaczy poprzez wkręty (1) i ich przeciwnakręteki. WAŻNE! Aby sprawdzić wykonane regulacje, należy najpierw odłączyć pokrywę, a następnie powoli, ręcznie obrócić koło pasowe (2) i skontrolować, czy noże poruszają się bez przeszkód. n REGULACJA STERU (rys. 11): Aby uzyskać dobre spulchnianie ziemi i regularne posuwanie się glebogryzarki, noże posiadają ster (1), który reguluje głębokość pracy pielników. Pociągając do tyłu dźwignię steru(2) oraz przenosząc ją do góry lub do dołu, kontroluje się zagłębianie w glębę: regulacja jest poprawna, kiedy maszyna posuwa się ze stałą prędkością bez przeskakiwania (w takim przypadku przenieść dźwignię na pozycję B) i bez zakopywania koła lub noży (w takim przypadku przenieść dźwignię na pozycję A). SPULCHNIANIE TERENÓW TWARDYCH: przenieść ster na pozycję (B). Pozycja ta odpowiada niewielkiej głębokości pracy. SPULCHNIANIE TERENÓW MIĘKKICH: przenieść ster na pozycję (A). Pozycja ta odpowiada dużej głębokości pracy.Dokonać włączenia silnika ze sterem w pozycji (B), w ten sposób unika się pocierania pielników o powierzchnię. n SKRZYNIA BIEGÓW (rys. 12-13) : Smar: stosować olej SAE 80. Zalecana ilość oleju: 0,40 litra. Aby skontrolować poziom oleju: ustawić maszynę na płaskiej powierzchni. Odkręcić korek (1, rys. 12) i sprawdzić, czy olej sięga do dolnej krawędzi otworu. Korek wlewowy odpowiada poziomowi oleju. Poziom oleju należy sprawdzać co 60 godzin pracy. Aby wymienić olej: wykonać spust oleju usuwając korek (1, rys. 12) i przechylając glebogryzarkę. Spust oleju powinien być wykonywany na rozgrzanej maszynie. Po zakończeniu spustu, pochylić maszynę, wypełnić nowym olejem na wysokość dolnej krawędzi otworu i zakręcić korek (1, rys. 12). Trzymając przechyloną maszynę, odkręcić korek (2, rys. 13) i wypełnić skrzynię biegów nowym olejem na wysokość sięgającą otworowi. Zakręcić korek. Wymieniać olej co 150 godzin pracy. n GNIAZDO PRZYŁĄCZANIA OSPRZĘTU (Rys. 14) Po każdym użyciu wyczyścić i nasmarować gniazdo (2) poprzez smarownicę(1). n KONERWACJA BELKI PALCOWEJ Belka palcowa wymaga dobrej i częstej konserwacji. Czyszczenie ostrzy należy wykonać koniecznie po każdym użyciu. Jeśli maszyna nie będzie używana przez dłuższy okres czasu, należy zabezpieczyć belkę i jej noże środkami przeciwkorozyjnymi i przeciwutleniaczami. n WYMIANA NOŻY TNĄCYCH (Rys. 15) Aby zdemontować noże górne, w celu ich naostrzenia lub wymiany, należy odkręcić wkręty (1) i wysunąć noże poprzez kołek wprowadzony do otworu (2). Po 2 lub 3 ostrzeniach powinno się wymienić noże. Noże dolne zaleca się wymieniać w zależności od poziomu ich zużycia, po kilku wymianach noży górnych. Jednocześnie należy wymienić plastikowe dociskacze(3). n OSTRZENIE NOŻY (Rys. 16) W zależności od częstotliwości użycia, noże powinny być okresowo ostrzone. Zaleca się nie przekraczać 15 godzin pracy. W tym celu noże zostają usunięte i dobrze oczyszczone. Tylko po uprzednim sprawdzeniu, że zęby i dociskacze nie są odkształcone, można rozpocząć ostrzenie. Z reguły stosuje się szlierkę ręczną o ok. 15000 - 20000 obr./min, z końcówką ostrzącą o średnicy 25 mm i długości ok. 35 mm. Zęby belki wymagają kąta ostrzenia od 35 – 40 stopni. n KONSERWACJA NOŻY (Rys. 17): Po każdorazowym użyciu noży, operator koniecznie powinien sprawdzić: a) czy wkręty i nakrętki mocujące gwiazdę prawą i lewą trzonu noży są dobrze dokręcone; b) czy wszystkie wkręty i nakrętki mocujące pielniki są dobrze dokręcone. Co 60 godzin odkręcić korek (1, rys. 17) i skontrolować poziom oleju w skrzyni biegów. Olej powinien znajdować się poniżej otworu. Wymieniać olej co 150 godzin pracy. Spust wykonuje się poprzez odkręcenie korka (1) i przechylenie noży. Powinien być on wykonany przy rozgrzanej maszynie. Po zakończeniu spustu, wypełnić nowym olejem, aż do poziomu poniżej otworu. Zakręcić korek. Smar: stosować olej SAE 80. n OPIS (Rys. 18) 1) Dźwignia sterująca Start - Stop - 2) Dźwignia sterująca napędem kół prowadzących - 3) Dźwignia sterująca sprzęgła przyrządu.- 4) Silnik - 5) Dźwignia regulacji rękojeści bocznej - 6) Drążek zmiany biegów. POLSKI 65DANE TECHNICZNE GLEBOGRYZARKA SPALINOWA Z BELKĄ PALCOWĄ GLEBOGRYZARKA SPALINOWA Z NOŻAMI Szerokość spulchniania gleby 870 mm Szerokość koszenia 500 mm Długość belki palcowej 1500 mm Długość max z nożami 1400 mm Wysokość 1000 mm Wysokość 1000 mm Ciężar 65 Kg. Ciężar 78 Kg. Szerokość toru 430 mm Szerokość toru 430 mm Ogumienie 2 koła pneumatyczne 13x5.00-6 Ogumienie 2 koła pneumatyczne 13x5.00 -6 Uderzenia belki palcowej 1300/ 1’ Obracanie trzonu z nożami 275 obr/ 1’ Prędkość czynności spulchniania gleby: Prędkość czynności koszenia: Bieg do przodu “1” 2,2 km/h Bieg do przodu “1” 1,1 km/h Bieg wsteczny “R” 1,1 km/h Bieg wsteczny “R” 2,2 km/h Silnik chłodzenie powietrzne – Zbiornik : 1,5 l. W celu uzyskania dodatkowych danych technicznych i szczegółów dotyczących silnika, zapoznać się z jego instrukcją obsługi w załączeniu.

Wartość ciśnienia akustycznego w miejscu pracy zgodnie z dokumentacją EN 12733 Liq = 80,8 dB (A) , wartość niepewności pomiaru K = ±1,1 dB(A). Wibracja rękojeści zgodnie z dokumentacją EN 12733 i EN1033. Średnia zmierzona wartość = 7,51 m/s

, wartość niepewności pomiaru K = ±3,76 m/s

Wartość ciśnienia akustycznego w miejscu pracy zgodnie z dokumentacją EN 709 L A e q = 77,8 dB (A) , wartość niepewności pomiaru K = ± 1,1 dB (A). Wibracja rękojeści zgodnie z dokumentacją EN 709 i ISO 5349. Zmierzona wartość = 5,5 m/s

, wartość niepewności pomiaru K = ±2,7 m/s
