ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ISA 18 LTX 24 METABO

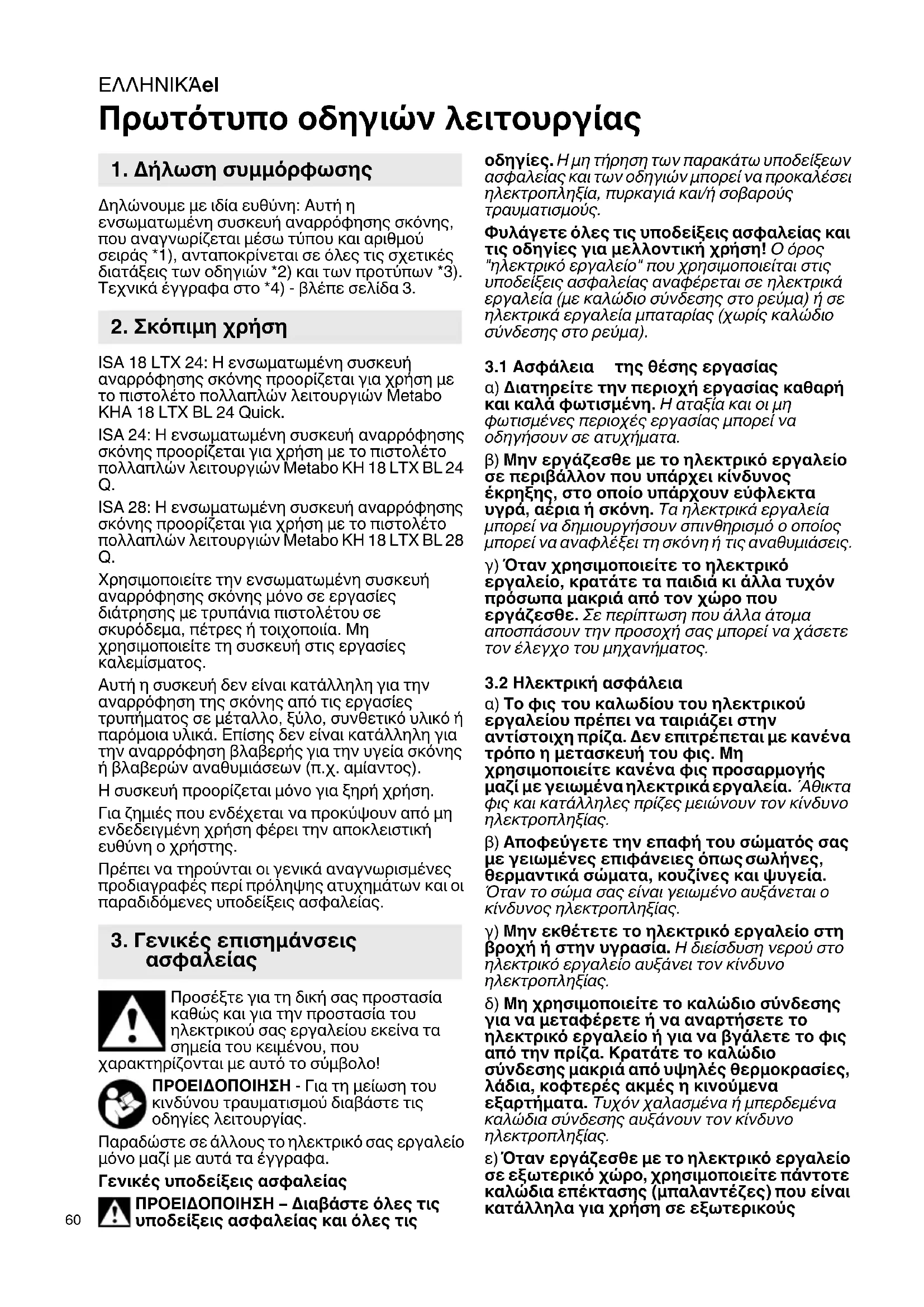

Πρωτότυπο οδηγιών λειτουργίας Δηλώνουμε με ιδία ευθύνη: Αυτή η ενσωματωμένη συσκευή αναρρόφησης σκόνης, που αναγνωρίζεται μέσω τύπου και αριθμού σειράς *1), ανταποκρίνεται σε όλες τις σχετικές διατάξεις των οδηγιών *2) και των προτύπων *3). Τεχνικά έγγραφα στο *4) - βλέπε σελίδα 3. ISA 18 LTX 24: Η ενσωματωμένη συσκευή αναρρόφησης σκόνης προορίζεται για χρήση με το πιστολέτο πολλαπλών λειτουργιών Metabo KHA 18 LTX BL 24 Quick. ISA 24: Η ενσωματωμένη συσκευή αναρρόφησης σκόνης προορίζεται για χρήση με το πιστολέτο πολλαπλών λειτουργιών Metabo KH 18 LTX BL 24

ISA 28: Η ενσωματωμένη συσκευή αναρρόφησης σκόνης προορίζεται για χρήση με το πιστολέτο πολλαπλών λειτουργιών Metabo KH 18 LTX BL 28

Χρησιμοποιείτε την ενσωματωμένη συσκευή αναρρόφησης σκόνης μόνο σε εργασίες διάτρησης με τρυπάνια πιστολέτου σε σκυρόδεμα, πέτρες ή τοιχοποιία. Μη χρησιμοποιείτε τη συσκευή στις εργασίες καλεμίσματος.

η συσκευή δεν είναι κατάλληλη για την αναρρόφηση της σκόνης από τις εργασίες τρυπήματος σε μέταλλο, ξύλο, συνθετικό υλικό ή παρόμοια υλικά. Επίσης δεν είναι κατάλληλη για την αναρρόφηση βλαβερής για την υγεία σκόνης ή βλαβερών αναθυμιάσεων (π.χ. αμίαντος). Η συσκευή προορίζεται μόνο για ξηρή χρήση. Για ζημιές που ενδέχεται να προκύψουν από μη ενδεδειγμένη χρήση φέρει την αποκλειστική ευθύνη ο χρήστης. Πρέπει να τηρούνται οι γενικά αναγνωρισμένες προδιαγραφές περί πρόληψης ατυχημάτων και οι παραδιδόμενες υποδείξεις ασφαλείας. Προσέξτε για τη δική σας προστασία καθώς και για την προστασία του ηλεκτρικού σας εργαλείου εκείνα τα σημεία του κειμένου, που χαρακτηρίζονται με αυτό το σύμβολο! ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Για τη μείωση του κινδύνου τραυματισμού διαβάστε τις οδηγίες λειτουργίας. Παραδώστε σε άλλους το ηλεκτρικό σας εργαλείο μόνο μαζί με αυτά τα έγγραφα. Γενικές υποδείξεις ασφαλείας ΠΡΟΕΙΔΟΠΟΙΗΣΗ – Διαβάστε όλες τις υποδείξεις ασφαλείας και όλες τις οδηγίες. Η μη τήρηση των παρακάτω υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς. Φυλάγετε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση! Ο όρος "ηλεκτρικό εργαλείο" που χρησιμοποιείται στις υποδείξεις ασφαλείας αναφέρεται σε ηλεκτρικά εργαλεία (με καλώδιο σύνδεσης στο ρεύμα) ή σε ηλεκτρικά εργαλεία μπαταρίας (χωρίς καλώδιο σύνδεσης στο ρεύμα).

της θέσης εργασίας (62841) α) Διατηρείτε την περιοχή εργασίας καθαρή και καλά φωτισμένη. Η αταξία και οι μη φωτισμένες περιοχές εργασίας μπορεί να οδηγήσουν σε ατυχήματα. β) Μην εργάζεσθε με το ηλεκτρικό εργαλείο σε περιβάλλον που υπάρχει κίνδυνος έκρηξης, στο οποίο υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνη. Τα ηλεκτρικά εργαλεία μπορεί να δημιουργήσουν σπινθηρισμό

μπορεί να αναφλέξει τη σκόνη ή τις αναθυμιάσεις. γ) Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο, κρατάτε τα παιδιά κι άλλα τυχόν πρόσωπα μακριά από τον χώρο που εργάζεσθε. Σε περίπτωση που άλλα άτομα αποσπάσουν την προσοχή σας μπορεί να χάσετε τον έλεγχο του μηχανήματος.

3.2 Ηλεκτρική ασφάλεια

του καλωδίου του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην αντίστοιχη πρίζα. Δεν επιτρέπεται με κανένα τρόπο η μετασκευή του φις. Μη χρησιμοποιείτε κανένα φις προσαρμογής μαζί με γειωμένα ηλεκτρικά εργαλεία. ΄Αθικτα φις και κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας. β) Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες όπως

θερμαντικά σώματα, κουζίνες και ψυγεία. Όταν το σώμα σας είναι γειωμένο αυξάνεται ο κίνδυνος ηλεκτροπληξίας. γ) Μην εκθέτετε το ηλεκτρικό εργαλείο στη βροχή ή στην υγρασία. Η διείσδυση νερού στο ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας. δ) Μη χρησιμοποιείτε το καλώδιο σύνδεσης για να μεταφέρετε ή να αναρτήσετε

ηλεκτρικό εργαλείο ή για να βγάλετε το φις από την πρίζα. Κρατάτε το καλώδιο σύνδεσης μακριά από υψηλές θερμοκρασίες, λάδια, κοφτερές ακμές η κινούμενα εξαρτήματα. Τυχόν χαλασμένα ή μπερδεμένα καλώδια σύνδεσης αυξάνουν τον κίνδυνο ηλεκτροπληξίας. ε) Όταν εργάζεσθε με το ηλεκτρικό εργαλείο σε εξωτερικό χώρο, χρησιμοποιείτε πάντοτε καλώδια επέκτασης (μπαλαντέζες ) που είναι κατάλληλα για χρήση σε εξωτερικούς

1. Δήλωση συμμόρφωσης

3. Γενικές επισημάνσεις

ασφαλείαςΕΛΛΗΝΙΚΆ el

χώρους. Η χρήση καλωδίων επέκτασης που είναι εγκεκριμένα για εργασία σε εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας. στ) Όταν η λειτουργία του ηλεκτρικού εργαλείου σε υγρό περιβάλλον δεν μπορεί να αποφευχθεί, χρησιμοποιείτε ένα ρελέ διαρροής. Η χρήση ενός ρελέ διαρροής μειώνει τον κίνδυνο μιας ηλεκτροπληξίας.

3.3 Ασφάλεια προσώπων

α) Να είσθε πάντοτε προσεκτικός, να δίνετε προσοχή στην εργασία που κάνετε και να χειρίζεστε το ηλεκτρικό εργαλείο με περίσκεψη. Μην κάνετε χρήση του ηλεκτρικού εργαλείου όταν είστε κουρασμένος/κουρασμένη ή όταν βρίσκεσθε υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μια στιγμιαία απροσεξία κατά τον χειρισμό του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε

τραυματισμούς. β) Φοράτε ατομικό εξοπλισμό προστασίας και πάντοτε προστατευτικά γυαλιά. Όταν χρησιμοποιείτε ατομικό εξοπλισμό προστασίας, ανάλογα με το υπό χρήση ηλεκτρικό εργαλείο, όπως μάσκα προστασίας από σκόνη, αντιολισθητικά υποδήματα ασφαλείας, κράνη ή ωτασπίδες, μειώνεται ο κίνδυνος τραυματισμών. γ) Αποφεύγετε την αθέλητη θέση σε λειτουργία του ηλεκτρικού εργαλείου. Βεβαιωθείτε ότι το ηλεκτρικό εργαλείο είναι απενεργοποιημένο, προτού το συνδέσετε στην παροχή ρεύματος και/ή στην μπαταρία, προτού το σηκώσετε ή το μεταφέρετε. Όταν μεταφέρετε το ηλεκτρικό εργαλείο έχοντας το δάκτυλό σας στον διακόπτη ή συνδέσετε το ηλεκτρικό εργαλείο με την πηγή ρεύματος όταν ο διακόπτης βρίσκεται στη θέση ΟΝ, αυτό μπορεί

οδηγήσει σε σοβαρούς τραυματισμούς. δ) Αφαιρείτε από τα ηλεκτρικά εργαλεία, πριν τα θέσετε σε λειτουργία, τυχόν εργαλεία ρύθμισης ή κλειδιά. Ένα εργαλείο ή κλειδί συναρμολογημένο στο περιστρεφόμενο εξάρτημα ενός εργαλείου μπορεί να οδηγήσει σε τραυματισμούς. ε) Αποφεύγετε μια αφύσικη στάση του σώματος. Φροντίζετε για την ασφαλή στήριξη του σώματός σας και διατηρείτε πάντοτε την ισορροπία σας. Αυτό σας επιτρέπει τον καλύτερο έλεγχο το ηλεκτρικού εργαλείου σε περιπτώσεις απροσδόκητων καταστάσεων. στ) Φοράτε κατάλληλη ενδυμασία εργασίας. Μη φοράτε φαρδιά ενδύματα ή κοσμήματα. Κρατάτε τα μαλλιά σας και τα ενδύματά σας μακριά από τα κινούμενα εξαρτήματα. Χαλαρή ενδυμασία, κοσμήματα και μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα εξαρτήματα. ζ) Όταν υπάρχει η δυνατότητα συναρμολόγησης διατάξεων αναρρόφησης ή συλλογής σκόνης, βεβαιωθείτε ότι οι διατάξεις αυτές είναι συνδεδεμένες και ότι χρησιμοποιούνται σωστά. Η χρήση μιας διάταξης αναρρόφησης της σκόνης μπορεί να μειώσει τον κίνδυνο που προέρχεται από τη

η) Μη ρισκάρετε την ασφάλειά σας και μην παραβιάζετε τους κανόνες ασφαλείας για τα ηλεκτρικά εργαλεία, ακόμη κι όταν μετά από πολλές χρήσεις έχετε εξοικειωθεί με το ηλεκτρικό εργαλείο. Οι απρόσεχτες ενέργειες μπορεί να προξενήσουν σοβαρούς τραυματισμούς σε δέκατα του δευτερολέπτου.

3.4 Χρήση και μεταχείριση του ηλεκτρικού

α) Μην υπερφορτώνετε το ηλεκτρικό εργαλείο. Χρησιμοποιείτε για την εκάστοτε εργασία σας το ηλεκτρικό εργαλείο που προορίζεται γι΄ αυτήν. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεσθε καλύτερα και ασφαλέστερα στην αναφερόμενη περιοχή

β) Μη χρησιμοποιήσετε ποτέ ένα ηλεκτρικό εργαλείο του οποίου ο διακόπτης είναι χαλασμένος. Ένα ηλεκτρικό εργαλείο το οποίο δεν μπορεί να τεθεί πλέον σε λειτουργία ή

λειτουργίας είναι επικίνδυνο και πρέπει να επισκευαστεί. γ) Τραβήξτε το φις από την πρίζα και/ή αφαιρέστε την αφαιρούμενη επαναφορτιζόμενη μπαταρία πριν κάνετε ρυθμίσεις στο εργαλείο, αλλάξετε μέρη του πρόσθετου εξοπλισμού ή φυλάξετε το εργαλείο. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο, να τεθεί το εργαλείο

λειτουργία. δ) Φυλάσσετε τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε μακριά από παιδιά. Μην αφήνετε άτομα που δεν είναι εξοικειωμένα με το ηλεκτρικό εργαλείο ή δεν έχουν διαβάσει αυτές τις οδηγίες χρήσης να το χρησιμοποιήσουν. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρα

ε) Φροντίζετε τα ηλεκτρικά εργαλεία και

πρόσθετο εξοπλισμό επιμελώς. Ελέγξτε αν τα κινούμενα μέρη λειτουργούν άψογα και δεν μαγκώνουν, αν υπάρχουν σπασμένα εξαρτήματα ή έχουν υποστεί τέτοια ζημιά, ώστε να τίθεται σε κίνδυνο η λειτουργία του ηλεκτρικού εργαλείου. Αναθέστε την επισκευή των χαλασμένων εξαρτημάτων του ηλεκτρικού εργαλείου ,πριν το χρησιμοποιήσετε πάλι. Η ανεπαρκής συντήρηση των ηλεκτρικών εργαλείων αποτελεί αιτία πολλών ατυχημάτων. στ) Διατηρείτε τα κοπτικά εργαλεία κοφτερά και καθαρά. Τα κοπτικά εργαλεία που συντηρούνται με προσοχή μπορούν να οδηγηθούν εύκολα και να ελεγχθούν καλύτερα. ζ) Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τον πρόσθετο εξοπλισμό, τα εξαρτήματα κτλ. σύμφωνα με αυτές τις υποδείξεις. Λαμβάνετε ταυτόχρονα υπόψη σας τις συνθήκες εργασίας και την υπό εκτέλεση εργασία. Η χρήση του ηλεκτρικού εργαλείου για άλλες εκτός από τις προβλεπόμενες εργασίες μπορεί να δημιουργήσει επικίνδυνες καταστάσεις.ΕΛΛΗΝΙΚΆel

η) Διατηρείτε τις λαβές και τις επιφάνειες λαβής στεγνές, καθαρές και χωρίς λάδι και γράσο. Οι ολισθηρές λαβές και επιφάνειες λαβής δεν επιτρέπουν τον ασφαλή χειρισμό και έλεγχο του ηλεκτρικού εργαλείου σε απρόβλεπτες καταστάσεις.

3.5 Χρήση και μεταχείριση των εργαλείων

με επαναφορτιζόμενες μπαταρίες α) Φορτίζετε τις επαναφορτιζόμενες μπαταρίες μόνο με φορτιστές που συνιστά ο κατασκευαστής. Υπάρχει κίνδυνος πυρκαγιάς, όταν ένας φορτιστής φορτίζει επαναφορτιζόμενες μπαταρίες που δεν αντιστοιχούν σε αυτές που μπορεί να φορτίσει. β) Χρησιμοποιείτε στα ηλεκτρικά εργαλεία πάντοτε τις προβλεπόμενες γι’ αυτά μπαταρίες. Η χρήση διαφορετικών μπαταριών μπορεί να οδηγήσει σε τραυματισμούς ή

γ) Φυλάγετε τις μπαταρίες που δεν χρησιμοποιείτε μακριά από μεταλλικά αντικείμενα, π.χ. από συνδετήρες χαρτιών, νομίσματα, κλειδιά, καρφιά, βίδες κι άλλα παρόμοια μεταλλικά μικροαντικείμενα, τα οποία θα μπορούσαν να γεφυρώσουν τις επαφές. Ένα βραχυκύκλωμα ανάμεσα στις επαφές της μπαταρίας μπορεί να προκαλέσει εγκαύματα ή πυρκαγιά. δ) Σε περίπτωση λανθασμένης εφαρμογής, μπορεί να διαρρεύσουν υγρά από

μπαταρία. Αποφεύγετε κάθε επαφή με αυτά. Σε περίπτωση ακούσιας επαφής με τα υγρά, ξεπλύνετε αμέσως με νερό την αντίστοιχη θέση επαφής. Εκτός από αυτό, αν τα υγρά διεισδύσουν στα μάτια σας, επισκεφτείτε χωρίς καθυστέρηση ένα γιατρό. Τα διαρρέοντα υγρά των μπαταριών μπορεί να προκαλέσουν ερεθισμούς στο δέρμα ή και

ε) Μη χρησιμοποιείτε χαλασμένες ή τροποποιημένες επαναφορτιζόμενες μπαταρίες. Χαλασμένες ή τροποποιημένες επαναφορτιζόμενες μπαταρίες μπορεί να λειτουργήσουν μη αναμενόμενα και να προξενήσουν πυρκαγιά, έκρηξη ή τραυματισμούς. στ) Μην εκθέτετε τις επαναφορτιζόμενες μπαταρίες σε φλόγες ή υψηλές θερμοκρασίες. Οι φλόγες ή θερμοκρασίες πάνω από 130 °C (265 °F) μπορεί να προξενήσουν

ζ) Ακολουθείτε όλες τις οδηγίες για τη φόρτιση και μη φορτίζετε την επαναφορτιζόμενη μπαταρία ή το εργαλείο επαναφορτιζόμενης μπαταρίας ποτέ εκτός του εύρους θερμοκρασίας που αναφέρεται στις οδηγίες λειτουργίας. Λανθασμένη φόρτιση ή φόρτιση εκτός του επιτρεπόμενου εύρους θερμοκρασίας μπορεί να καταστρέψουν την επαναφορτιζόμενη μπαταρία αυξάνοντας τον κίνδυνο πυρκαγιάς.

α) Αναθέτετε την επισκευή του

σας εργαλείου μόνο σε άριστα ειδικευμένο προσωπικό και μόνο με γνήσια ανταλλακτικά. Έτσι εξασφαλίζεται η διατήρηση της ασφάλειας του ηλεκτρικού εργαλείου. β) Μη συντηρείτε ποτέ χαλασμένες επαναφορτιζόμενες μπαταρίες. Κάθε εργασία συντήρησης σε επαναφορτιζόμενες μπαταρίες θα πρέπει να γίνεται μόνο από τον κατασκευαστή ή τις εξουσιοδοτημένες υπηρεσίες εξυπηρέτησης

ΠΡΟΣΟΧΗ! Η συσκευή δεν είναι κατάλληλη για την αναρρόφηση επικίνδυνης σκόνης. ΠΡΟΣΟΧΗ! Η συσκευή προορίζεται μόνο για ξηρή χρήση και δεν επιτρέπεται να χρησιμοποιηθεί ή να φυλαχτεί στην ύπαιθρο κάτω από συνθήκες

Σε περίπτωση βλάβης της ενσωματωμένης συσκευής αναρρόφησης σκόνης: Αφαιρέστε την ενσωματωμένη συσκευή αναρρόφησης σκόνης από το πιστολέτο

Προτού πραγματοποιήσετε μία οποιαδήποτε ρύθμιση, αλλαγή εξοπλισμού, συντήρηση ή καθαρισμό αφαιρέστε την μπαταρία από το

Χρησιμοποιείτε προστασία ακοής. Η επίδραση του θορύβου μπορεί να προκαλέσει απώλεια της

Κατά την εργασία με την ενσωματωμένη συσκευή αναρρόφησης σκόνης να φοράτε πάντοτε προστατευτικά γυαλιά, γάντια εργασίας και ανθεκτικά υποδήματα! Μην πιάνετε το περιστρεφόμενο εξάρτημα! Η σκόνη που έχει συσσωρευθεί στην ενσωματωμένη συσκευή αναρρόφησης σκόνης μπορεί να περιέχει μεταξύ άλλων λεπτή σκόνη χαλαζία. Η λεπτή σκόνη χαλαζία είναι καρκινογόνα και δεν πρέπει να περάσει στο σώμα. Κατά την εκκένωση της κασέτας σκόνης και την απόρριψη της σκόνης προσέχετε να μην στροβιλιστεί σκόνη με αποτέλεσμα να την εισπνεύσετε. Βλέπε στη σελίδα 2. 1 Πιστολέτο τρυπανιού 2 Ελαστικό κάλυμμα του πιστολέτου τρυπανιού 3 Καπάκι ασφάλισης μεταφοράς 4 Εγκοπές οδήγησης (για την τοποθέτηση της ενσωματωμένης συσκευής αναρρόφησης

5 Ενσωματωμένη συσκευή αναρρόφησης

6 Κουμπί απασφάλισης (για την αφαίρεση της ενσωματωμένης συσκευής αναρρόφησης σκόνης από το πιστολέτο τρυπανιού) 7 Κεφαλή αναρρόφησης 8 Κουμπί του περιορισμού διαδρομής

4. Ειδικές υποδείξεις

5. ΕπισκόπησηΕΛΛΗΝΙΚΆ el

9 Τηλεσκοπικός σωλήνας 10 Κουμπί για τη ρύθμιση του οδηγού βάθους

11 Οδηγός βάθους διάτρησης 12 Δοχείο συλλογής σκόνης 13 Ολισθητήρας απασφάλισης (για την αφαίρεση της κασέτας σκόνης) 14 Κουμπί απασφάλισης (για την αφαίρεση της κεφαλής αναρρόφησης) 15 Φλάντζα σύσφιγξης 16 Φίλτρο HEPA (H12 σύμφωνα με το EN 1822- 1998)

6.1 Τοποθέτηση / αφαίρεση / μεταφορά με

το πιστολέτο τρυπανιού Τοποθέτηση:

1. Σημαντικό! Σηκώστε

το ελαστικό κάλυμμα (2) του πιστολέτου τρυπανιού (1) και περιστρέψτε το κατά 180° στο πλάι. Με αυτόν τον τρόπο γίνεται προσβάσιμη η τροφοδοσία ρεύματος.

2. Τοποθετήστε την ενσωματωμένη συσκευή

αναρρόφησης σκόνης (5) από κάτω μέσα στις εγκοπές οδήγησης (4) και περάστε τη μέχρι να

1. Πατήστε το κουμπί απασφάλισης (6) και

κρατήστε το πατημένο . Αφαιρέστε την ενσωματωμένη συσκευή αναρρόφησης

2. Σφραγίστε πάλι την τροφοδοσία ρεύματος του

πιστολέτου τρυπανιού (1) με το ελαστικό κάλυμμα (2). (Για την προστασία από διείσδυση

Μεταφορά στη βαλίτσα: Για να μην διαρρεύσει σκόνη κατά τη μεταφορά στη βαλίτσα: Τοποθετήστε το καπάκι ασφάλισης μεταφοράς (3) στην κεφαλή αναρρόφησης (6).

6.2 Τοποθέτηση του τρυπανιού

το τρυπάνι με τη μύτη του τρυπανιού από πίσω μέσω της κεφαλής αναρρόφησης (7).

2. Τοποθετήστε το στέλεχος εξαρτήματος του

τρυπανιού στο τσοκ του τρυπανιού πιστολέτου (όπως περιγράφεται στις οδηγίες λειτουργίας του πιστολέτου τρυπανιού).

6.3 Ρύθμιση περιορισμού διαδρομής

(εφόσον χρειαστεί) Με τον περιορισμό διαδρομής, η ενσωματωμένη συσκευή αναρρόφησης σκόνης μπορεί να προσαρμοστεί σε κοντά τρυπάνια. Πατήστε το κουμπί (8) του περιορισμού διαδρομής και κρατήστε το. Μετακινήστε τον τηλεσκοπικό σωλήνα (9) και ρυθμίστε έτσι τον επιθυμητό περιορισμό διαδρομής (σε βήματα των 5 mm).

Όταν δεν χρησιμοποιείτε την ενσωματωμένη συσκευή αναρρόφησης σκόνης, αφήστε τον περιορισμό διαδρομής στην πίσω αρχική θέση, για να αποφορτιστεί το εσωτερικό ελατήριο πίεσης.

6.4 Ρύθμιση οδηγού βάθους διάτρησης

(εφόσον χρειαστεί) Πατήστε το κουμπί (10) του οδηγού βάθους διάτρησης (11) και κρατήστε το. Μετακινήστε τον οδηγό βάθους διάτρησης (11) και ρυθμίστε έτσι το

6.5 Ενεργοποίηση/Απενεργοποίηση

Ενεργοποίηση: Πίεση πληκτροδιακόπτη του πιστολέτου τρυπανιού: Η ενσωματωμένη συσκευή αναρρόφησης σκόνης ενεργοποιείται

Απενεργοποίηση: Ελευθέρωση πληκτροδιακόπτη του πιστολέτου τρυπανιού: Η ενσωματωμένη συσκευή αναρρόφησης σκόνης απενεργοποιείται αυτόματα. Μέσω της καθυστέρησης απενεργοποίησης των περ. 2 δευτ., αναρροφώνται μέσα στην κασέτα σκόνης υπολείμματα σκόνης στο τρυπάνι, στην οπή διάτρησης και στο σύστημα αναρρόφησης.

6.6 Διάτρηση με την ενσωματωμένη

συσκευή αναρρόφησης σκόνης

1. Τραβήξτε πίσω τον τηλεσκοπικό σωλήνα (9),

μέχρι να φανεί το τρυπάνι εμπρός.

2. Ακουμπήστε το τρυπάνι στην επιθυμητή θέση.

3. Τοποθετήστε την κεφαλή αναρρόφησης (7)

οριζόντια πάνω στην επιφάνεια,

4. Κρατήστε το εργαλείο κάθετα ως προς την

επιφάνεια διάτρησης (π.χ. τοίχος), ώστε η κεφαλή αναρρόφησης (7) να εφαρμόζει διαρκώς οριζόντια πάνω στην επιφάνεια.

5. Συγκρατήστε με δύναμη το εργαλείο,

ενεργοποιήστε το (τρυπήστε αργά) και κάντε

6. Τραβήξτε το τρυπάνι αργά έξω από την τρύπα.

7. Απενεργοποιήστε το εργαλείο.

7.1 Εκκένωση κασέτας σκόνης

Όταν γεμίσει η κασέτα σκόνης (12) ή αν μειωθεί η απόδοση αναρρόφησης, εκκενώστε την

σκόνης (12). Προσέξτε να μη φθάσει σκόνη διάτρησης στο σώμα σας ή να προξενήσει προβλήματα σε άλλα άτομα. Κρατήστε όρθιο το εργαλείο, μην το ξαπλώνετε! Αν αφαιρεθεί η κασέτα σκόνης (12) ενώ το εργαλείο είναι ξαπλωμένο, μπορεί να διαφύγει σκόνη διάτρησης! Μην αφαιρείτε το φίλτρο (16) από την κασέτα σκόνης (12). Μην ξεφυσάτε

1. Κρατήστε το εργαλείο σε οριζόντια θέση και

ενεργοποιήστε το για λίγο. Έτσι αναρροφώνται υπολείμματα σκόνης από το σύστημα αναρρόφησης μέσα στην κασέτα

2. Απενεργοποιήστε το εργαλείο. Αφαιρέστε την

μπαταρία από το εργαλείο.

7. Καθαρισμός, συντήρησηΕΛΛΗΝΙΚΆel

3. Ωθήστε τον ολισθητήρα απασφάλισης (13)

προς τα πίσω και αφαιρέστε την κασέτα σκόνης (12) προς τα κάτω.

4. Εκκενώστε την κασέτα σκόνης (12) με ελαφρύ

5. Τοποθετήστε πάλι την κασέτα σκόνης (12)

7.2 Καθαρισμός του κινητήρα

Αφαιρείτε την κασέτα σκόνης (12) ανά περιόδους. Αν έχει συσσωρευθεί σκόνη στις σχισμές αερισμού (στην εσωτερική περιοχή της συσκευής αναρρόφησης σκόνης): Αναρροφήστε πολύ καλά.

7.3 Αντικατάσταση φθαρμένης κεφαλής

1. Βλέπε σελίδα 3, εικόνα A.

Πατήστε το κουμπί απασφάλισης (14) και κρατήστε το πατημένο. Τραβήξτε την κεφαλή αναρρόφησης (7) προς τα επάνω.

2. Εισάγετε τη νέα κεφαλή αναρρόφησης μέχρι

7.4 Αντικατάσταση φθαρμένου φίλτρου

1. Βλέπε σελίδα 3, εικόνα Β.

Τοποθετήστε ένα ίσιο κατσαβίδι

υποδεικνύεται, και περιστρέψτε το λίγο: Έτσι λύνεται η στήριξη της φλάντζας σύσφιγξης (15) και μπορεί να αφαιρεθεί η φλάντζα σύσφιγξης (15). Αν δεν διατίθεται κατσαβίδι, η φλάντζα σύσφιγξης (15) μπορεί να αφαιρεθεί και χωρίς εργαλείο από τη στήριξή της.

2. Αφαιρέστε το παλιό φίλτρο (16), τοποθετήστε

το καινούργιο φίλτρο (αρ. παραγγελίας: 6.23768).

σελίδα 3, εικόνα C. Τοποθετήστε τη φλάντζα σύσφιγξης (15) όπως υποδεικνύεται: Αναρτήστε την κάτω στην περιστρεφόμενη έδραση και πιέστε τη γερά από επάνω μέχρι να ασφαλίσει. Χρησιμοποιείτε μόνο γνήσια εξαρτήματα της Metabo. Χρησιμοποιείτε μόνον πρόσθετο εξοπλισμό, ο οποίος ικανοποιεί τις απαιτήσεις και τα χαρακτηριστικά στοιχεία που αναφέρονται σε αυτές τις οδηγίες λειτουργίας. Πλήρες πρόγραμμα εξαρτημάτων, βλέπε www.metabo.com ή στον κατάλογο. Οι επισκευές των ηλεκτρικών εργαλείων επιτρέπεται να διενεργούνται μόνο από ηλεκτροτεχνίτες! Για ηλεκτρικά εργαλεία Metabo που έχουν ανάγκη επισκευής απευθυνθείτε στην αντίστοιχη αντιπροσωπεία της Metabo. Διευθύνσεις βλέπε www.metabo.com. Τους καταλόγους ανταλλακτικών μπορείτε να τους κατεβάσετε στη διεύθυνση www.metabo.com. Τηρείτε τους εθνικούς κανονισμούς για την απόρριψη σύμφωνα με τους κανόνες προστασίας του περιβάλλοντος και για την ανακύκλωση των άχρηστων εργαλείων, συσκευασιών και πρόσθετου εξοπλισμού. Μόνο για χώρες της ΕΕ: Μην πετάτε τα ηλεκτρικά εργαλεία στον κάδο οικιακών απορριμμάτων! Σύμφωνα µε την ευρωπαϊκή οδηγία 2012/19/EU περί ηλεκτρικών και ηλεκτρονικών συσκευών και την ενσωµάτωσή της στο εθνικό δίκαιο, τα μεταχειρισμένα ηλεκτρικά εργαλεία πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται για ανακύκλωση µε τρόπο φιλικό προς το περιβάλλον. Διευκρινίσεις σχετικά με τα στοιχεία στη σελίδα 3. Διατηρούμε το δικαίωμα για αλλαγές, που εξυπηρετούν την τεχνική πρόοδο.

=Ονομαστική απορροφούμενη ισχύς

l/min =Απόδοση αναρρόφησης m=Βάρος

max =Μέγιστη διαδρομή λειτουργίας ή τηλεσκοπική διαδρομή

max =Μέγιστο βάθος διάτρησης D=Διάμετρος τρυπανιού Τα αναφερόμενα τεχνικά στοιχεία εννοούνται με ανοχές (σύμφωνα με τις εκάστοτε ισχύουσες τεχνικές προδιαγραφές). Συνεχές ρεύμα Κατά την εκτέλεση εργασιών μπορεί να υπάρξει υπέρβαση της στάθμης θορύβου των 80 dB(A). Φοράτε ωτοασπίδες!

8. Πρόσθετος εξοπλισμός

10. Περιβαλλοντολογική

11. Τεχνικά στοιχείαMAGYAR hu
