Producttype	Geïntegreerd stofafzuigsysteem voor boorhamer
Merk	Metabo
Model	ISA 18 LTX 24
Conform gebruik	Boren in beton, steen, metselwerk met compatibele Metabo boorhamer
Type afzuiging	Alleen droog
Filter	HEPA H12 (EN 1822-1998)
Stofbak	Geïntegreerd, verwijderbaar door ontgrendelingsschuif
Telescopische buis	Ja, met instelbare diepteaanslag
Afzuigkop	Verwijderbaar en vervangbaar
Voeding	Via de boorhamer (zonder eigen accu)
Compatibiliteit	Boorhamers Metabo KHA 18 LTX BL 24 Quick, KH 18 LTX BL 24 Q, KH 18 LTX BL 28 Q
Maximale telescopische slag	Instelbaar in stappen van 5 mm
Maximale boordiepte	Instelbaar via diepteaanslag
Compatibele boordiameter	Afhankelijk van gebruikte boorhamer
Onderhoud	Stofbak legen, motor reinigen, filter en afzuigkop vervangen
Veiligheid	Draag gehoorbescherming, veiligheidsbril, handschoenen; niet gebruiken voor beitelen of afzuigen van gevaarlijk stof
Reserveonderdelen	Filter (ref. 6.23768), afzuigkop
Transport	Transportafsluitkap meegeleverd
Gewicht	Ongeveer 0,5 kg (schatting)
Algemene informatie	Originele gebruiksaanwijzing inbegrepen; CE-conformiteitsverklaring

Veelgestelde vragen - ISA 18 LTX 24 METABO

Met welke boorhamers is het afzuigsysteem ISA 18 LTX 24 compatibel?

Het is compatibel met de Metabo boorhamers KHA 18 LTX BL 24 Quick, KH 18 LTX BL 24 Q en KH 18 LTX BL 28 Q.

Kan ik dit afzuigsysteem gebruiken voor beitelen?

Nee, het systeem is alleen ontworpen voor boren in beton, steen of metselwerk. Niet gebruiken voor beitelen.

Hoe leeg ik de stofbak?

Houd de machine horizontaal, schakel deze kort in om resten op te zuigen, schakel uit en verwijder de accu. Schuif de ontgrendelingsschuif naar achteren en verwijder de stofbak naar beneden. Leeg deze door zachtjes te tikken en plaats hem terug tot hij vastklikt.

Hoe vervang ik het HEPA-filter?

Gebruik een platte schroevendraaier om de klembeugel los te maken (of verwijder deze zonder gereedschap). Verwijder het oude filter en plaats het nieuwe (ref. 6.23768). Plaats de klembeugel terug door deze eerst onderaan te haken en dan in te drukken tot hij vastklikt.

Kan ik dit systeem gebruiken voor het afzuigen van hout- of metaalstof?

Nee, het is uitsluitend bedoeld voor stof van beton, steen of metselwerk. Niet geschikt voor hout, metaal, kunststof of schadelijk stof (bijv. asbest).

Hoe stel ik de diepteaanslag in?

Druk op de drukknop van de diepteaanslag (10) en houd deze ingedrukt terwijl u de aanslag (11) naar de gewenste diepte verplaatst.

Wat te doen als de afzuigkracht vermindert?

Dit duidt meestal op een volle stofbak of een verstopt filter. Maak de stofbak leeg en vervang indien nodig het filter.

Werkt het afzuigsysteem zonder accu?

Het wordt gevoed door de boorhamer; deze moet dus voorzien zijn van een accu om de afzuiging te laten werken.

Hoe vervoer ik het afzuigsysteem in de koffer?

Plaats de transportafsluitkap (3) op de afzuigkop om stoflekkage tijdens transport te voorkomen.

Kan ik het afzuigsysteem buitenshuis gebruiken?

Nee, het is uitsluitend ontworpen voor droog gebruik binnenshuis. Niet blootstellen aan regen of vocht.

GEBRUIKSAANWIJZING ISA 18 LTX 24 METABO

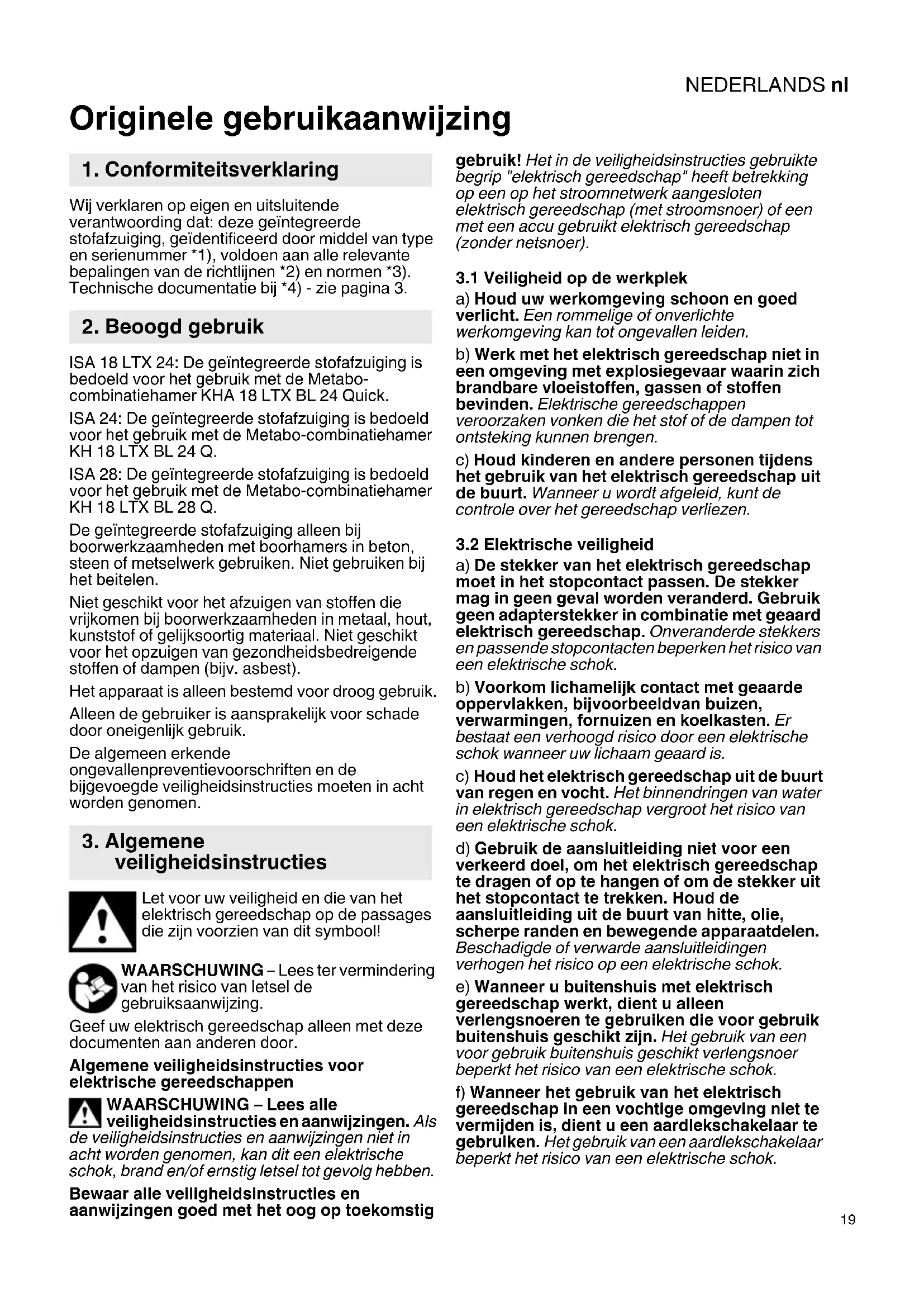

nl Originele gebruikaanwijzing 19

Originele gebruikaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigen en uitsluitende verantwoording dat: deze geïntegreerde stofafzuiging, geïdentificeerd door middel van type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4) - zie pagina 3.

2. Beoogd gebruik

ISA 18 LTX 24: De geïntegreerde stofafzuiging is bedoeld voor het gebruik met de Metabo-combinatiehamer KHA 18 LTX BL 24 Quick.

ISA 24: De geïntegreerde stofafzuiging is bedoeld voor het gebruik met de Metabo-combinatiehamer KH 18 LTX BL 24 Q.

ISA 28: De geïntegreerde stofafzuiging is bedoeld voor het gebruik met de Metabo-combinatiehamer KH 18 LTX BL 28 Q.

De geïntegreerde stofafzuiging alleen bij boorwerkzaamheden met boorhamers in beton, steen of metselwerk gebruiken. Niet gebruiken bij het beitelen.

Niet geschikt voor het afzuigen van stoffen die vrijkomen bij boorwerkzaamheden in metaal, hout, kunststof of gelijksoortig materiaal. Niet geschikt voor het opzuigen van gezondheidsbedreigende stoffen of dampen (bijv. asbest).

Het apparaat is alleen bestemd voor droog gebruik.

Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik.

De algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsinstructies moeten in acht worden genomen.

3. Algemene veiligheidsinstructies

Let voor uw veiligheid en die van het elektrisch gereedschap op de passages die zijn voorzien van dit symbool!

WAARSCHUWING – Lees ter vermindering van het risico van letsel de gebruiksaanwijzing.

Geef uw elektrisch gereedschap alleen met deze documenten aan anderen door.

Algemene veiligheidsinstructies voor elektrische gereedschappen

WAARSCHUWING – Lees alle veiligheidsinstructies en aanwijzingen. Als

de veiligheidsinstructies en aanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwijzingen goed met het oog op toekomstig gebruik! Het in de veiligheidsinstructies gebruikte begrip "elektrisch gereedschap" heeft betrekking op een op het stroomnetwerk aangesloten elektrisch gereedschap (met stroomsnoer) of een met een accu gebruikt elektrisch gereedschap (zonder netsnoer).

3.1 Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
b) Werk met het elektrisch gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.
c) Houd kinderen en andere personen tijdens het gebruik van het elektrisch gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt de controle over het gereedschap verliezen.

3.2 Elektrische veiligheid

a) De stekker van het elektrisch gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekker in combinatie met geaard elektrisch gereedschap. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
b) Voorkom lichamelijk contact met geaarde oppervlakken, bijvoorbeeldvan buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is.
c) Houd het elektrisch gereedschap uit de buurt van regen en vocht. Het binnendringen van water in elektrisch gereedschap vergroot het risico van een elektrische schok.
d) Gebruik de aansluitleiding niet voor een verkeerd doel, om het elektrisch gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de aansluitleiding uit de buurt van hitte, olie, scherpe randen en bewegende apparaatdelen. Beschadigde of verwarde aansluitleidingen verhogen het risico op een elektrische schok.
e) Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengsnoeren te gebruiken die voor gebruik buitenshuis geschikt zijn. Het gebruik van een voor gebruik buitenshuis geschikt verlengsnoer beperkt het risico van een elektrische schok.
f) Wanneer het gebruik van het elektrisch gereedschap in een vochtige omgeving niet te vermijden is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar beperkt het risico van een elektrische schok.

NEDERLANDSnl

3.3 Veiligheid van personen

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrisch gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan ernstig letsel veroorzaken.

b) Draag persoonlijke beschermingsmiddelen en altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, slipvaste veiligheidsschoenen, veiligheidshelm of gehoorbescherming, afhankelijk van het soort en gebruik van het elektrisch gereedschap, vermindert het risico op letsel.

c) Voorkom per ongeluk inschakelen. Verzeker u ervan dat het elektrisch gereedschap uitgeschakeld is voordat u het op de stroomvoorziening en/of de accu aansluit, het oppakt of het draagt. Als u tijdens het dragen van het elektrisch gereedschap de vinger op de schakelaar heeft of het apparaat ingeschakeld aan de stroomvoorziening aansluit, kan dit ongevallen veroorzaken.

d) Verwijder instelgereedschap of schroefsleutels voordat u het elektrisch gereedschap inschakelt. Gereedschap of sleutels in een draaiend deel van het apparaat kunnen tot verwondingen leiden.

e) Vermijd een abnormale lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrisch gereedschap in onverwachte situaties beter onder controle houden.

f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren kunnen door bewegende delen worden meegenomen.

g) Als er stofafzuigings- en opvanginstallaties gemonteerd kunnen worden, dient u deze aan te sluiten en correct te gebruiken. Het gebruik van een stofafzuiging kan het gevaar door stof verminderen.

h) Waan u door de vertrouwdheid met het elektrisch gereedschap na veelvuldig gebruik niet in zekerheid en negeer de veiligheidsinstructies voor het elektrisch gereedschap niet. Onvoorzichtig te werk gaan kan binnen een fractie van een seconde tot ernstig letsel leiden.

3.4 Gebruik van en omgang met het elektrisch gereedschap

a) Overbelast het apparaat niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.

b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of

uitgeschakeld is gevaarlijk en moet worden gerepareerd.

c) Trek de stekker uit het stopcontact en/of verwijder een afneembare accu voordat u het apparaat instelt, toebehoren vervangt of het apparaat weglegt. Deze veiligheidsmaatregel voorkomt het onbedoeld starten van het elektrisch gereedschap.

d) Bewaar niet-gebruikt elektrisch gereedschap buiten bereik van kinderen. Laat het apparaat niet gebruiken door personen die er niet mee vertrouwd zijn of deze aanwijzingen niet hebben gelezen. Elektrisch gereedschap is gevaarlijk wanneer dit door onervaren personen wordt gebruikt.

e) Verzorg het elektrisch gereedschap en toebehoren zorgvuldig. Controleer of beweeglijke onderdelen feilloos functioneren en niet klem zitten, of onderdelen gebroken of beschadigd zijn, of de werking van het gereedschap wordt belemmerd. Laat beschadigde delen repareren voordat u het apparaat gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

f) Houd snijgereedschap scherp en schoon. Zorgvuldig onderhouden snijgereedschap met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.

g) Gebruik elektrisch gereedschap, toebehoren, inzetgereedschap enz. volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

h) Zorg ervoor dat grepen en grijpvlakken droog, schoon en vrij van olie en vet zijn. Gladde grepen en grijpvlakken maken een veilige bediening en de controle van het elektrisch gereedschap in onverwachte situaties onmogelijk.

3.5 Gebruik van en omgang met een met accu gebruikt gereedschap

a) Laad accu's alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Door een oplaadapparaat, dat geschikt is voor bepaalde accu's bestaat brandgevaar, als het met andere accu's wordt gebruikt.

b) Gebruik alleen de daarvoor bedoelde accu's in het elektrisch gereedschap. Het gebruik van andere accu's kan tot letsel en brandgevaar leiden.

c) Voorkom aanraking van de niet-gebruikte accu met paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben.

d) Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact. Bij onvoorzien contact met water afspoelen. Wanneer de vloeistof in de ogen komt, dient u bovendien

een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties of verbrandingen leiden.

e) Gebruik geen beschadigde of veranderde accu. Beschadigde of veranderde accu's kunnen tot onvoorspelbare reacties en tot brand, explosie en letselgevaar leiden.
f) Stel een accu nooit bloot aan vuur of hoge temperaturen. Brand en temperaturen hoger dan 130 °C (265 °F) kunnen een explosie veroorzaken.
g) Neem alle instructies voor het laden in acht en laad de accu of het accugevoerde gereedschap nooit op buiten het in de gebruiksaanwijzing genoemde temperatuurbereik. Verkeer laden of laden buiten het toegestane temperatuurbereik kan de accu beschadigen en het brandgevaar verhogen.

3.6 Service

a) Laat het elektrisch gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele reserveonderdelen. Hierdoor wordt gewaarborgd, dat de veiligheid van het elektrisch gereedschap op pijl blijft.
b) Onderhoud nooit beschadigde accu's. Al het onderhoud van accu's dient door de fabrikant of diens gemachtigde klantenservice te worden uitgevoerd.

4. Speciale veiligheidsvoorschriften

VOORZICHTIG! Het apparaat is niet geschikt voor de opname van gevaarlijke stoffen.

VOORZICHTIG! Het apparaat is uitsluitend bestemd voor droog gebruik en mag niet onder natte omstandigheden in de buitenlucht worden gebruikt of opgeslagen.

Bij een defecte geïntegreerde stofafzuiging: De geïntegreerde stofafzuiging van de boorhamer nemen.

Haal het accupack uit de machine voordat instel-, ombouw-, onderhouds- of reinigingswerkzaamheden uitgevoerd worden.

Draag gehoorbescherming. Lawaai kan leiden tot gehoorverlies.

Draag altijd een veiligheidsbril, werkhandschoenen en stevig schoeisel tijdens werkzaamheden met uw geïntegreerde stofafzuiging!

Het draaiende gereedschap niet aanraken!

De in de geïntegreerde stofafzuiging verzamelde stof kan eventueel fijne kwartsstof bevatten. Fijne kwartsstof veroorzaakt kanker en mag niet in het lichaam terecht komen. Bij het legen van de stofcassette en verwijderen van de stof dient u erop te letten, dat geen stof opdwarrelt en wordt ingeademd.

5. Overzicht

Zie pagina 2.

1 Boorhamer

2 Rubberen afdekking van de boorhamer

3 Transportsluitklep

4 Geleidingsgroeven (voor het erop schuiven van de geïntegreerde stofafzuiging)

5 Geïntegreerde stofafzuiging

6 Ontgrendelingsknop (voor het verwijderen van de geïntegreerde stofafzuiging van de boorhamer)

7 Afzuigkop

8 Drukknop van de hefbeperking

9 Telescopische buis

10 Drukknop voor het instellen van de boordiepteaanslag

11 Boordiepteaanslag
12 Stofcassette
13 Ontgrendelingsschuif (voor het verwijderen van de stofcassette)
14 Ontgrendelingsknop (voor het verwijderen van de afzuigkop)
15 Klemflens
16 HEPA-filter (H12 volgens EN 1822-1998)

6. Gebruik

6.1 Aan de boorhamer aanbrengen/ verwijderen/transporteren

Aanbrengen:

1. Belangrijk! De rubberen afdekking (2) van de boorhamer (1) optillen en 180° naar de zijkant draaien. Hierdoor wordt de stroomvoorziening toegankelijk.
2. Geïntegreerde stofafzuiging (5) van beneden in de geleidingsgroeven (4) plaatsen en totdat deze vast klikt erop schuiven.

Verwijderen:

1. Ontgrendelingsknop (6) drukken en ingedrukt houden. Geïntegreerde stofafzuiging eraf trekken.
2. De stroomvoorziening van de boorhamer (1) weer sluiten met de rubberen afdekking (2). (Ter bescherming van binnendringende verontreiniging).

Transporteren in de koffer:

Om ervoor te zorgen dat tijdens het transport geen stof uit de koffer komt: transport-sluitklep (3) op de afzuigkop (6) plaatsen.

6.2 Boor inzetten

1. De boor met de punt van de boor van achteren door de afzuigkop (7) steken.
2. Gereedschapsschacht van de boor in de hamerbooropname plaatsen (Zoals beschreven in de handleiding van de boorhamer).

6.3 Hefbeperking instellen (indien nodig)

Door de hefbeperking kan de geïntegreerde stofafzuiging worden aangepast aan korte boren.

De drukknop (8) van de hefbeperking drukken en ingedrukt houden. De telescopische buis (9) verschuiven en hierdoor de gewenste hefbeperking instellen (in stappen van 5 mm).

NEDERLANDSnl

Aanwijzing: Alstublieft bij het niet gebruiken van de geïntegreerde stofafzuiging de slagbegrenzing in de achterste positie laten, om de geïntegreerde drukveer te ontzien.

6.4 Boordiepteaanslag instellen (indien nodig)

De drukknop (10) van de boordiepteaanslag (11) drukken en ingedrukt houden. Boordiepteaanslag (11) verschuiven en zo de max. boordiepte instellen.

6.5 In-/uitschakelen

Inschakelen: Schakelknop van de boorhamer indrukken: de geïntegreerde stofafzuiging wordt automatisch ingeschakeld.

Uitschakelen: Schakelknop van de boorhamer los laten: de geïntegreerde stofafzuiging wordt automatisch uitgeschakeld.

Door de vertraagde uitschakeling van ca. 2 sec. worden stofresten aan de boor, in het boorgat en in het aanzuigsysteem in de stofcassette gezogen.

6.6 Boren met geïntegreerde stofafzuiging

1. Telescopische buis (9) zo ver terug trekken, dat de boor er aan de voorkant uit komt.
2. De boor op het gewenste punt plaatsen.
3. Afzuigkop (7) vlak tegen de ondergrond plaatsen,
4. machine verticaal ten opzichte van het boorvlak (bijv. de muur) houden, zodat de afzuigkop (7) altijd vlak tegen de ondergrond ligt.
5. Machine stevig vasthouden, inschakelen (langzaam beginnen met boren) en het boorgat boren.
6. Boor langzaam uit het boorgat trekken.
7. Machine uitschakelen.

7. Reiniging, onderhoud

7.1 Stofcassette legen

In geval van een volle stofcassette (12) of bij afnemend zuigvermogen de stofcassette (12) legen.

Let erop, dat er geen boorstof in uw lichaam terecht komt of andere personen beïnvloedt.

De machine rechtop houden, niet neerleggen! Als de stofcassette (12) bij liggende machine wordt gehaald, kan boorstof ontsnappen!

De filter (16) niet uit de stofcassette (12) halen. Niet met perslucht opblazen!

1. Houd de machine horizontaal en schakel de machine eventjes in. Hierdoor worden stofresten in het afzuigsysteem in de stofcassette gezogen.
2. Machine uitschakelen. Accupack uit de machine nemen.
3. Ontgrendelingsschuif (13) naar achteren schuiven en stofcassette (12) naar beneden eraf trekken.
4. Stofcassette (12) legen door lichtjes uit te kloppen.
5. Stofcassette (12) weer tot het vast klikken erin schuiven.

7.2 Reiniging van de motor

Regelmatig de stofcassette (12) verwijderen. Als bij de ventilatiesleuven (binnenin de geïntegreerde stofafzuiging) stof is opgehoopt: grondig schoon zuigen.

7.3 Versleten afzuigkop (7) vervangen

1. Zie pagina 3, afb. A.
   De ontgrendelingsknop (14) drukken en ingedrukt houden. De afzuigkop (7) naar boven eraf trekken.
2. De nieuwe afzuigkop tot aan het vast klikken erin schuiven.

7.4 Versleten filter (16) vervangen

1. Zie pagina 3, afb. B.
   Een sleufkop schroevendraaier zoals getoond erop zetten en een beetje draaien: hierdoor wordt de houder van de klemflens (15) los gemaakt en de klemflens (15) kan worden verwijderd.
   Als u geen schroevendraaier ter beschikking heeft, kan de klemflens (15) ook zonder gereedschap uit zijn houder worden getrokken.

2. Oude filter (16) eruit halen, nieuwe filter (bestelnr.: 6.23768) erin plaatsen.

3. Zie pagina 3, afb. C. Klemflens (15) zoals getoond aanbrengen: Beneden in het draailager haken en van boven erin drukken totdat hij vast klikt.

8. Toebehoren

Gebruik alleen origineel Metabo toebehoor.

Gebruik alleen toebehoor dat voldoet aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken.

Compleet toebehorenprogramma, zie www.metabo.com of de catalogus.

9. Reparatie

Reparaties aan elektrisch gereedschap mogen uitsluitend door een erkende elektricien worden uitgevoerd!

Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Lijsten met reserveonderdelen kunt u via www.metabo.com downloaden.

Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.

Uitsluitend voor EU-landen: geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/

EU inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale

wetgeving dienen oud elektrisch gereedschap gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd.

Toelichting op de gegevens van pagina 3.

Wijzigingen in het kader van technische verbeteringen voorbehouden.

P_1 =nominaal vermogen V_l/min =zuigvermogen m = g e w i c h t H_max =maximale hefwerking resp. telescopische hefwerking T_max =maximale boordiepte D=boordiameter

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm).

=Gelijkstroom

Tijdens het werken kan het geluidsniveau 80 dB(A) overschrijden.

Draag gehoorbescherming!

ITALIANOit
