BRUGSANVISNING ISA 18 LTX 24 METABO

langsomt) og bor hullet.

1. Hold maskinen horisontalt og koble den kort inn.

2. Skyv det nye sugehodet inn så langt det går.

7.4 Bytte slitt filter (16)

1. Se bilde B på side 3.

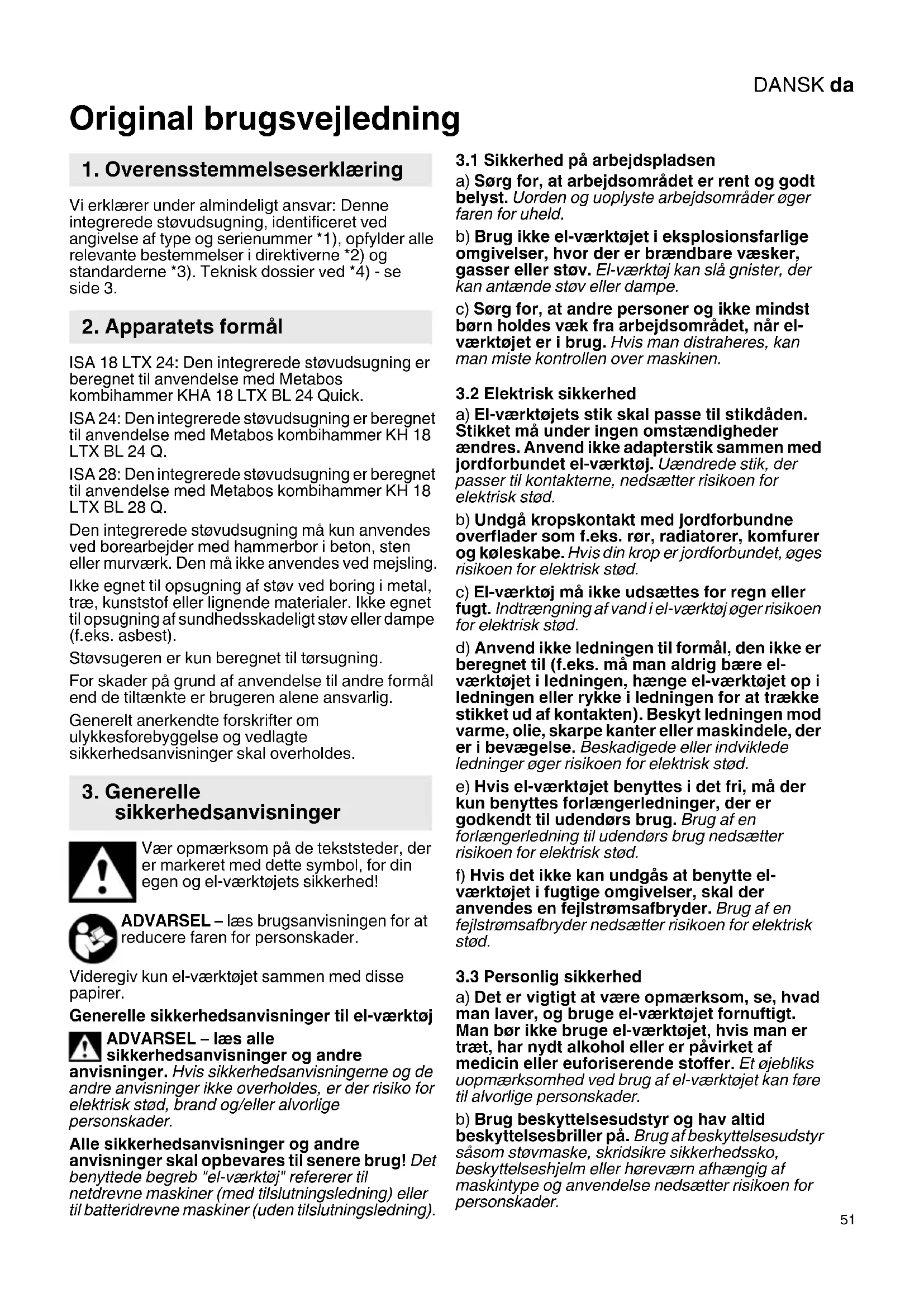

Original brugsvejledning Vi erklærer under almindeligt ansvar: Denne integrerede støvudsugning, identificeret ved angivelse af type og serienummer *1), opfylder alle relevante bestemmelser i direktiverne *2) og standarderne *3). Teknisk dossier ved *4) - se side 3. ISA 18 LTX 24: Den integrerede støvudsugning er beregnet til anvendelse med Metabos kombihammer KHA 18 LTX BL 24 Quick. ISA 24: Den integrerede støvudsugning er beregnet til anvendelse med Metabos kombihammer KH 18 LTX BL 24 Q. ISA 28: Den integrerede støvudsugning er beregnet til anvendelse med Metabos kombihammer KH 18 LTX BL 28 Q. Den integrerede støvudsugning må kun anvendes ved borearbejder med hammerbor i beton, sten eller murværk. Den må ikke anvendes ved mejsling. Ikke egnet til opsugning af støv ved boring i metal, træ, kunststof eller lignende materialer. Ikke egnet til opsugning af sundhedsskadeligt støv eller dampe (f.eks. asbest). Støvsugeren er kun beregnet til tørsugning. For skader på grund af anvendelse til andre formål end de tiltænkte er brugeren alene ansvarlig. Generelt anerkendte forskrifter om ulykkesforebyggelse og vedlagte sikkerhedsanvisninger skal overholdes. Vær opmærksom på de tekststeder, der er markeret med dette symbol, for din egen og el-værktøjets sikkerhed! ADVARSEL – læs brugsanvisningen for at reducere faren for personskader. Videregiv kun el-værktøjet sammen med disse papirer. Generelle sikkerhedsanvisninger til el-værktøj ADVARSEL – læs alle sikkerhedsanvisninger og andre anvisninger. Hvis sikkerhedsanvisningerne og de andre anvisninger ikke overholdes, er der risiko for elektrisk stød, brand og/eller alvorlige personskader. Alle sikkerhedsanvisninger og andre anvisninger skal opbevares til senere brug! Det benyttede begreb "el-værktøj" refererer til netdrevne maskiner (med tilslutningsledning) eller til batteridrevne maskiner (uden tilslutningsledning).

3.1 Sikkerhed på arbejdspladsen

(62841) a) Sørg for, at arbejdsområdet er rent og godt belyst. Uorden og uoplyste arbejdsområder øger faren for uheld. b) Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der er brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. c) Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når el- værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

3.2 Elektrisk sikkerhed

a) El-værktøjets stik skal passe til stikdåden. Stikket må under ingen omstændigheder ændres. Anvend ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. c) El-værktøj må ikke udsættes for regn eller fugt. Indtrængning af vand i el-værktøj øger risikoen for elektrisk stød. d) Anvend ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære el- værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. e) Hvis el-værktøjet benyttes i det fri, må der kun benyttes forlængerledninger, der er godkendt til udendørs brug. Brug af en forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød. f) Hvis det ikke kan undgås at benytte el- værktøjet i fugtige omgivelser, skal der anvendes en fejlstrømsafbryder. Brug af en fejlstrømsafbryder nedsætter risikoen for elektrisk stød.

3.3 Personlig sikkerhed

a) Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Man bør ikke bruge el-værktøjet, hvis man er træt, har nydt alkohol eller er påvirket af medicin eller euforiserende stoffer. Et øjebliks uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader. b) Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af beskyttelsesudstyr såsom støvmaske, skridsikre sikkerhedssko, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader.

sikkerhedsanvisningerDANSKda

c) Undgå utilsigtet igangsætning. Kontrollér altid, at el-værktøjet er slukket, før stikket sættes i og/eller batteriet tilsluttes, og før el- værktøjet tages op eller bæres. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at maskinen ikke er tændt, når den sluttes til nettet, da dette kan føre til ulykker. d) Fjern indstillingsværktøj eller skruenøgler, inden el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. e) Undgå en unormal kropsholdning. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Det er derved nemmere at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer. f) Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår og tøj væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. g) Hvis støvudsugnings- og opsamlingsudstyr kan monteres, skal dette tilsluttes og benyttes korrekt. Brug af støvudsugning nedsætter risikoen for personskader som følge af støv. h) Giv ikke dig selv en falsk følelse af sikkerhed gennem fortrolighed med el-værktøjet ved hyppig brug, og sæt ikke dig selv ud over sikkerhedsreglerne for el-værktøjer. Uagtsomme handlinger kan inden for brøkdele af sekunder medføre alvorlige personskader.

3.4 Anvendelse og behandling af elværktøjet

a) Undgå overbelastning af maskinen. Brug altid en maskine, der er beregnet til det stykke arbejde, der skal udføres. Med den rigtige maskine arbejder man bedst og mest sikkert inden for det angivne effektområde. b) Brug ikke en maskine, hvis afbryder er defekt. En maskine, der ikke kan startes og stoppes, er farlig og skal repareres. c) Træk stikket ud af stikkontakten og/eller fjern et aftageligt batteri, inden maskinen indstilles, der skiftes tilbehørsdele, eller maskinen lægges væk. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet. d) Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer. e) El-værktøj og tilbehør bør vedligeholdes omhyggeligt. Kontrollér, om bevægelige dele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte maskiner. f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. g) Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Hvis el-værktøjet anvendes til formål, som ligger uden for det fastsatte anvendelsesområde, kan der opstå farlige situationer. h) Hold håndtag og greb tørre, rene og fri for olie og fedt. Glatte håndtag og greb tillader ikke sikker betjening og kontrol af el-værktøjet i uventede situationer.

3.5 Anvendelse og behandling af

batteridrevet værktøj a) Oplad kun batterierne i opladere, der er anbefalet af producenten. En oplader, der er egnet til en bestemt type batterier, må ikke benyttes med andre batterier, da dette medfører brandfare. b) Brug kun de batterier, der er beregnet til el- værktøjet. Brug af andre batterier øger risikoen for personskader og er forbundet med brandfare. c) Ikke benyttede batterier må ikke komme i berøring med clips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mellem batteriets kontakter kan forårsage forbrændinger eller brand. d) Hvis batteriet anvendes forkert, kan der slippe væske ud af det. Undgå at komme i kontakt med denne væske. Hvis det alligevel skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Batterivæske kan forårsage hudirritation eller forbrændinger. e) Brug ikke beskadigede eller modificerede batterier. Beskadigede eller modificerede batterier kan reagere uforudsigeligt og medføre brand, eksplosion eller personskader. f) Udsæt ikke batterier for ild eller for høje temperaturer. Ild eller temperaturer over 130 °C (265 °F) kan medføre en eksplosion. g) Følg alle anvisninger om opladning og oplad aldrig batteriet eller det batteridrevne værktøj uden for det temperaturområde, som er angivet i brugsanvisningen. Forkert opladning eller opladning uden for det tilladte temperaturområde kan ødelægge batteriet og øge brandfaren.

a) Sørg for, at el-værktøjet kun repareres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Dermed sikres den størst mulige opretholdelse af el-værktøjets sikkerhed. b) Udfør aldrig vedligeholdelsesarbejde på beskadigede batterier. Alt vedligeholdelsesarbejde på batterierne må kun udføres af producenten eller autoriserede kundeservicesteder.DANSK da

OBS! Støvsugeren er ikke egnet til opsugning af farligt støv. OBS! Støvsugeren er kun beregnet til tørsugning og må ikke anvendes eller opbevares udenfor i vådt vejr. Ved en defekt, indbygget støvudsugning: Fjern den integrerede støvudsugning fra borehammeren. Tag batteripakken ud af maskinen, før der foretages maskinindstilling, ombygning, vedligeholdelse eller rengøring. Brug høreværn. Støjpåvirkning kan føre til høretab. Bær altid beskyttelsesbriller, arbejdshandsker og fastsiddende skotøj ved arbejder med din integrerede støvudsugning! Tag ikke om det roterende værktøj! Det opsamlede støv i den integrerede støvudsugning kan bl.a. indeholde fint kvartsstøv. Kvartsstøv er kræftfremkaldende og bør ikke trænge ind i kroppen. Ved tømning af støvkassetten og ved bortskaffelse skal man sørge for, at støvet ikke ophvirvles og indåndes. Se side 2. 1Borehammer 2 Gummiafdækning på borehammeren 3 Transport-blindforskruning 4 Føringsnoter (til påsætning af den integrerede støvudsugning) 5 Indbygget støvudsugning 6 Føringsnoter (til afmontering af den integrerede støvudsugning fra borehammeren) 7 Sugehoved 8 Trykknap til endestoppet 9Teleskoprør 10 Trykknap til indstilling af boredybdeanslag 11 Boredybdeanslag 12 Støvkassette 13 Udløserskyder (til fjernelse af støvkassetten) 14 Udløserknap (til afmontering af sugehovedet) 15 Klemmeflange 16 HEPA-filter (H12 ifølge EN 1822-1998)

1. Vigtigt! Løft gummiafdækningen (2) på

borehammeren (1) og drej den 180° til siden. Derved bliver strømforsyningen tilgængelig.

2. Indsæt den integrerede støvudsugning (5)

nedefra i føringsnoterne (4) og skub den på indtil anslag. Afmontering:

1. Tryk på udløserknappen (6) og hold den nede.

Træk den integrerede støvudsugning af.

2. Luk strømforsyningen på borehammeren (1)

igen med gummiafdækningen (2). (Til beskyttelse mod indtrængende snavs). Transport i kuffert: Så der ikke trænger støv ud ved transport i kuffert: Sæt transport-blindforskruningen (3) på sugehovedet (6).

1. Stik boret med borespidsen bagfra gennem

2. Indsæt værktøjsskaftet på boret i

hammerborepatronen (som beskrevet i driftsvejledningen for borehammeren).

6.3 Indstil endestoppet (ved behov)

På grund af endestoppet kan den integrerede støvudsugning tilpasses til korte bor. Tryk på trykknappen (8) til endestoppet og hold den nede. Forskyd teleskoprøret (9) og indstil derved det ønskede endestop (i trin á 5 mm). OBS: Når maskinen ikke bruges skal man efterlade den indbyggede støvudsugning i den bagerste udgangsstilling for at aflaste den indvendige trykfjeder.

Tænding: Tryk ind på skiftekontakten på borehammeren: Den integrerede støvudsugning tænder automatisk. Slukning: Slip skiftekontakten på borehammeren: Den integrerede støvudsugning slukker automatisk. På grund af frakoblingsforsinkelsen på ca. 2 sek., udsuges støvrester i boret, i borehullet og i indsugningssystemet i støvkassetten.

6.6 Boring med integreret støvudsugning

1. Træk teleskoprøret (9) så langt tilbage, at boret

2. Placer boret på det ønskede sted.

3. Påsæt sugehovedet (7) fladt på underlaget,

4. hold maskinen lodret mod borefladen (f.eks.

væggen), så sugehovedet (7) hele tiden ligger fladt på underlaget.

5. Hold godt fast på maskinen, tænd den (langsom

tilboring), og bor borehullet.

6. Træk boret langsomt ud af borehullet.

7. Sluk for maskinen.

7.1 Tømning af støvkassette

sikkerhedsanvisninger

Sørg for at der ikke trænger borestøv ind i din krop, eller at det ikke påvirker andre personer. Hold maskinen opret, og læg den ikke fra dig! Hvis støvkassetten (12) fjernes, når maskinen ligger ned, kan der sive borestøv ud! Tag ikke filtret (16) ud af støvkassetten (12). Må ikke udblæses med trykluft!

1. Hold maskinen vandret og tænd kort for

3. Skub udløserskyderen (13) bagud og træk

5. Skub støvkassetten (12) ind igen til den falder på

Tag ind imellem støvkassetten (12) af. Hvis der har samlet sig støv ved udluftningsåbningerne (indvendigt i den integrerede støvudsugning): Udsug grundigt.

7.3 Et slidt sugehoved (7) skal udskiftes

1. Se side 3, ill. A.

Tryk på udløserknappen (14) og hold den nede. Træk sugehovedet (7) af fra oven.

2. Skub det nye sugehoved på, til det falder på

7.4 Et slidt filter (16) skal udskiftes

1. Se side 3, ill. B.

Påsæt en kærvskruetrækker som vist, og drej den en smule: Herved løsnes holderen til klemmeflangen (15) og klemmeflangen (15) kan tages af. Hvis man ikke har nogen skruetrækker ved hånden, kan klemmeflangen (15) også trækkes af holderen uden værktøj.

2. Tag det gamle filter (16) af, og indsæt et nyt filter

Anbring klemmeflangen (15) som vist: Indsæt den forneden i det drejelige leje, og tryk den fast opad, indtil den falder på plads. Brug kun originalt Metabo-tilbehør. Brug kun tilbehør, der opfylder de krav og specifikationer, som er angivet i denne brugsanvisning. Det komplette tilbehørsprogram findes på www.metabo.com eller i kataloget. Reparationer på el-værktøjer må kun udføres af en elektriker! Henvend dig til din Metabo-forhandler, når du skal have repareret dit Metabo el-værktøj. Adresser findes på www.metabo.com. Reservedelslister kan downloades på www.metabo.com. Overhold de nationale regler om miljøvenlig bortskaffelse og genbrug af udtjente maskiner, emballage og tilbehør. Kun for EF-lande: El-værktøj må ikke smides i husholdningsaffaldet! I henhold til det europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og gennemførelsen i national lovgivning skal brugte el-værktøjer indsamles adskilt og afleveres miljørigtigt til genbrug. Forklaringer til oplysningerne på side 3. Forbeholdt ændringer som følge af tekniske fremskridt.

l/min =Sygeydelse m=vægt

maks =maksimalt arbejdsslag hhv. teleskopslag

maks =maksimal boredybde D=Bordiameter De angivne tekniske data er tolerancesat (svarende til de aktuelt gældende standarder). Jævnstrøm Ved arbejde kan støjniveauet overskride 80 dB(A). Brug høreværn!
