BEDIENUNGSANLEITUNG ISA 18 LTX 24 METABO

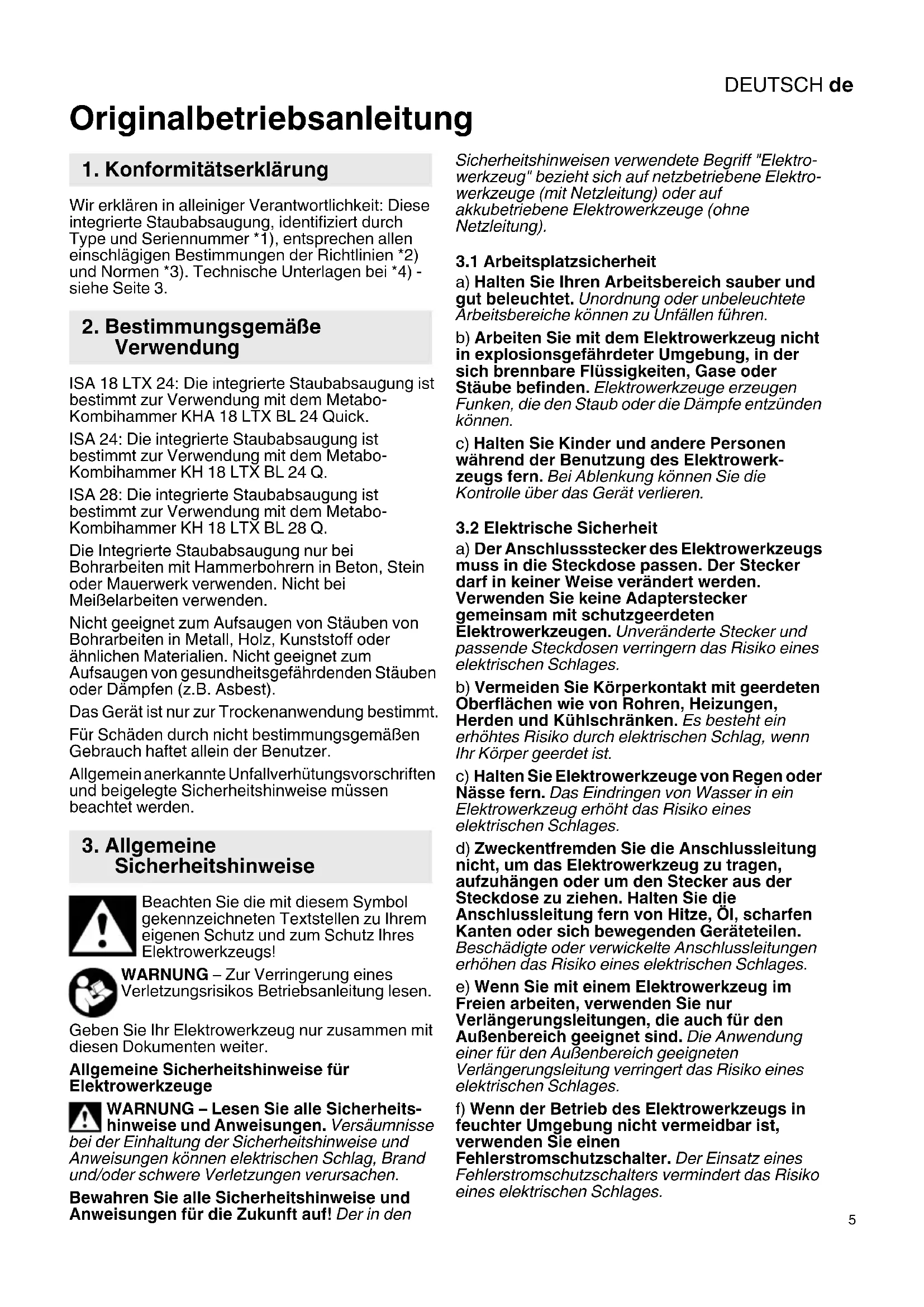

Originalbetriebsanleitung Wir erklären in alleiniger Verantwortlichkeit: Diese integrierte Staubabsaugung, identifiziert durch Type und Seriennummer *1), entsprechen allen einschlägigen Bestimmungen der Richtlinien *2) und Normen *3). Technische Unterlagen bei *4) - siehe Seite 3. ISA 18 LTX 24: Die integrierte Staubabsaugung ist bestimmt zur Verwendung mit dem Metabo- Kombihammer KHA 18 LTX BL 24 Quick. ISA 24: Die integrierte Staubabsaugung ist bestimmt zur Verwendung mit dem Metabo- Kombihammer KH 18 LTX BL 24 Q. ISA 28: Die integrierte Staubabsaugung ist bestimmt zur Verwendung mit dem Metabo- Kombihammer KH 18 LTX BL 28 Q. Die Integrierte Staubabsaugung nur bei Bohrarbeiten mit Hammerbohrern in Beton, Stein oder Mauerwerk verwenden. Nicht bei Meißelarbeiten verwenden. Nicht geeignet zum Aufsaugen von Stäuben von Bohrarbeiten in Metall, Holz, Kunststoff oder ähnlichen Materialien. Nicht geeignet zum Aufsaugen von gesundheitsgefährdenden Stäuben oder Dämpfen (z.B. Asbest). Das Gerät ist nur zur Trockenanwendung bestimmt. Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer. Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden. Beachten Sie die mit diesem Symbol gekennzeichneten Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs! WARNUNG – Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen. Geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter. Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG – Lesen Sie alle Sicherheits- hinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf! Der in den Sicherheitshinweisen verwendete Begriff "Elektro- werkzeug" bezieht sich auf netzbetriebene Elektro- werkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

3.1 Arbeitsplatzsicherheit

(62841) a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerk- zeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

3.2 Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

1. Konformitätserklärung

2. Bestimmungsgemäße

SicherheitshinweiseDEUTSCHde

3.3 Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und - auffangeinrichtungen montiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern. h) Wiegen Sie sich durch Vertrautheit mit dem Elektrowerkzeug nach vielfachem Gebrauch nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

3.4 Verwendung und Behandlung des

Elektrowerkzeugs a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden. e) Pflegen Sie Elektrowerkzeuge und Zubehör mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. h) Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

3.5 Verwendung und Behandlung von

Akkuwerkzeugen a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen. c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.DEUTSCH de

d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen. e) Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen. f) Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130 °C (265 °F) können eine Explosion hervorrufen. g) Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen.

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt. b) Warten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen. VORSICHT! Das Gerät ist nicht zur Aufnahme gefährlichen Staubs geeignet. VORSICHT! Das Gerät ist nur zur Trockenanwendung bestimmt und darf nicht im Freien unter nassen Bedingungen verwendet oder aufbewahrt werden. Bei einer defekten integrierten Staubabsaugung: Die integrierte Staubabsaugung vom Bohrhammer abnehmen. Akkupack aus der Maschine entnehmen bevor irgendeine Einstellung, Umrüstung, Wartung oder Reinigung vorgenommen wird. Tragen Sie Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Tragen Sie stets Schutzbrille, Arbeitshandschuhe und festes Schuhwerk beim Arbeiten mit Ihrer integrierten Staubabsaugung! Nicht an das sich drehende Einsatzwerkzeug fassen! Der in der integrierten Staubabsaugung gesammelte Staub kann u. a. Quarzfeinstaub enthalten. Quarzfeinstaub ist krebserzeugend und sollte nicht in den Körper gelangen. Beim Entleeren der Staubkassette und Entsorgen des Staubes darauf achten, dass kein Staub aufgewirbelt und eingeatmet wird. Siehe Seite 2. 1Bohrhammer 2Gummiabdeckung des Bohrhammers 3 Transport-Verschlusskappe 4 Führungsnuten (zum Aufschieben der integrierte Staubabsaugung) 5 integrierte Staubabsaugung 6 Entriegelungsknopf (zum Abnehmen der integrierte Staubabsaugung vom Bohrhammer) 7 Saugkopf 8 Druckknopf der Hubbegrenzung 9 Teleskoprohr 10 Druckknopf zum Verstellen des Bohrtiefenanschlags 11 Bohrtiefenanschlag 12 Staubkassette 13 Entriegelungsschieber (zum Entnehmen der Staubkassette) 14 Entriegelungsknopf (zum Abnehmen des Saugkopfs) 15 Klemmflansch 16 HEPA-Filter (H12 gemäß EN 1822-1998)

6.1 Am Bohrhammer anbringen / abnehmen /

transportieren Anbringen:

1. Wichtig! Die Gummiabdeckung (2) des

Bohrhammers (1) anheben und um 180° zu Seite drehen. Dadurch wird die Stromversorgung zugänglich.

2. Integrierte Staubabsaugung (5) von unten in die

Führungsnuten (4) einsetzen und bis zum Einrasten aufschieben. Abnehmen:

1. Entriegelungsknopf (6) drücken und gedrückt

halten. Integrierte Staubabsaugung abziehen.

2. Die Stromversorgung des Bohrhammers (1)

wieder mit der Gummiabdeckung (2) verschließen. (Zum Schutz vor eindringendem Schmutz). Transportieren im Koffer: Damit beim Transport im Koffer kein Staub austritt: Transport-Verschlusskappe (3) auf den Saugkopf (6) aufstecken.

6.2 Bohrer einsetzen

1. Den Bohrer mit der Bohrerspitze von hinten

durch den Saugkopf (7) stecken.

2. Werkzeugschaft des Bohrers in das

Hammerbohrfutter einsetzen (Wie in der Betriebsanleitung des Bohrhammers beschrieben).

4. Spezielle Sicherheitshinweise

6. BenutzungDEUTSCHde

6.3 Hubbegrenzung einstellen (bei Bedarf)

Durch die Hubbegrenzung kann die integrierte Staubabsaugung an kurze Bohrer angepasst werden. Den Druckknopf (8) der Hubbegrenzung drücken und halten. Das Teleskoprohr (9) verschieben und dadurch die gewünschte Hubbegrenzung einstellen (in 5 mm Schritten). Hinweis: Bitte bei Nichtgebrauch der Integrierten Staubabsaugung die Hubbegrenzung in der hinteren Ausgangsstellung belassen, um die innenliegende Druckfeder zu entlasten.

6.4 Bohrtiefenanschlag einstellen (bei

Bedarf) Den Druckknopf (10) des Bohrtiefenanschlags (11) drücken und halten. Bohrtiefenanschlag (11) verschieben und so die max. Bohrtiefe einstellen.

6.5 Ein-/Ausschalten

Einschalten: Schalterdrücker des Bohrhammers eindrücken: die integrierte Staubabsaugung schaltet automatisch ein. Ausschalten: Schalterdrücker des Bohrhammers loslassen: die integrierte Staubabsaugung schaltet automatisch ab. Durch die Ausschaltverzögerung von ca. 2 Sek, werden Staubreste am Bohrer, im Bohrloch und im Ansaugsystem in die Staubkassette gesaugt.

6.6 Bohren mit integrierter Staubabsaugung

1. Teleskoprohr (9) soweit zurückziehen, dass der

Bohrer vorne herausschaut.

2. Bohrer an der gewünschten Stelle ansetzen.

3. Saugkopf (7) flach auf den Untergrund

4. Maschine senkrecht zur Bohrfläche (z.B. Wand)

halten, so dass der Saugkopf (7) stets flach auf dem Untergrund aufliegt.

5. Maschine kräftig festhalten, einschalten

(langsam anbohren) und das Bohrloch bohren.

6. Bohrer langsam aus dem Bohrloch

7. Maschine abschalten.

Staubkassette entleeren Bei voller Staubkassette (12) oder bei nachlassender Saugleistung die Staubkassette (12) entleeren. Achten Sie darauf, dass kein Bohrstaub in Ihren Körper gelangt oder andere Personen beeinträchtigt. Die Maschine aufrecht halten, nicht hinlegen! Wird die Staubkassette (12) bei liegender Maschine abgenommen kann Bohrstaub entweichen! Der Filter (16) nicht aus der Staubkassette (12) nehmen. Nicht mit Druckluft ausblasen!

1. Halten Sie die Maschine horizontal und schalten

Sie die Maschine kurz ein. Dadurch werden Staubreste im Absaugsystem in die Staubkassette gesaugt.

2. Maschine ausschalten. Akkupack aus der

3. Entriegelungsschieber (13) nach hinten

schieben und Staubkassette (12) nach unten abziehen.

4. Staubkassette (12) durch leichtes Ausklopfen

5. Staubkassette (12) wieder bis zum Einrasten

Gelegentlich die Staubkassette (12) entnehmen. Wenn sich an den Lüftungsschlitzen (im Innenbereich der integrierten Staubabsaugung) Staub angesammelt hat: gründlich aussaugen.

7.3 Verschlissenen Saugkopf (7) wechseln

1. Siehe Seite 3, Abb. A.

Die Entriegelungsknopf (14) drücken und gedrückt halten. Den Saugkopf (7) nach oben abziehen.

2. Den neuen Saugkopf bis zum Einrasten

7.4 Verschlissenen Filter (16) wechseln

1. Siehe Seite 3, Abb. B.

Einen Schlitzschraubendreher, wie gezeigt, ansetzen und ein wenig drehen: Dadurch wird die Halterung des Klemmflanschs (15) gelöst und der Klemmflansch (15) kann abgenommen werden. Wenn kein Schraubendreher verfügbar ist, kann der Klemmflansch (15) auch werkzeuglos aus seiner Halterung gezogen werden.

2. Alten Filter (16) entnehmen, neuen Filter (Best.-

Nr.: 6.23768) einsetzen.

3. Siehe Seite 3, Abb. C.

Klemmflansch (15) wie gezeigt anbringen: Unten in die Drehlagerung einhängen und oben bis zum Einrasten festdrücken. Verwenden Sie nur original Metabo Zubehör. Verwenden Sie nur Zubehör, das die in dieser Betriebsanleitung angegebenen Anforderungen und Kenndaten erfüllt. Zubehör-Komplettprogramm siehe www.metabo.com oder Katalog. Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführt werden! Mit reparaturbedürftigen Metabo Elektrowerk- zeugen wenden Sie sich bitte an Ihre Metabo- Vertretung. Adressen siehe www.metabo.com. Ersatzteillisten können Sie unter www.metabo.com herunterladen.

7. Reinigung, Wartung

9. ReparaturDEUTSCH de

Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehör. Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Erläuterungen zu den Angaben auf Seite 3. Änderungen im Sinne des technischen Fortschritts vorbehalten.

=Nennaufnahmeleistung

l/min =Saugleistung m=Gewicht

max =maximaler Arbeitshub bzw. Teleskophub

max =maximaler Bohrtiefe D =Bohrerdurchmesser Die angegebenen technischen Daten sind toleranzbehaftet (entsprechend den jeweils gültigen Standards). Gleichstrom Beim Arbeiten kann der Geräuschpegel 80 dB(A) überschreiten. Gehörschutz tragen!
