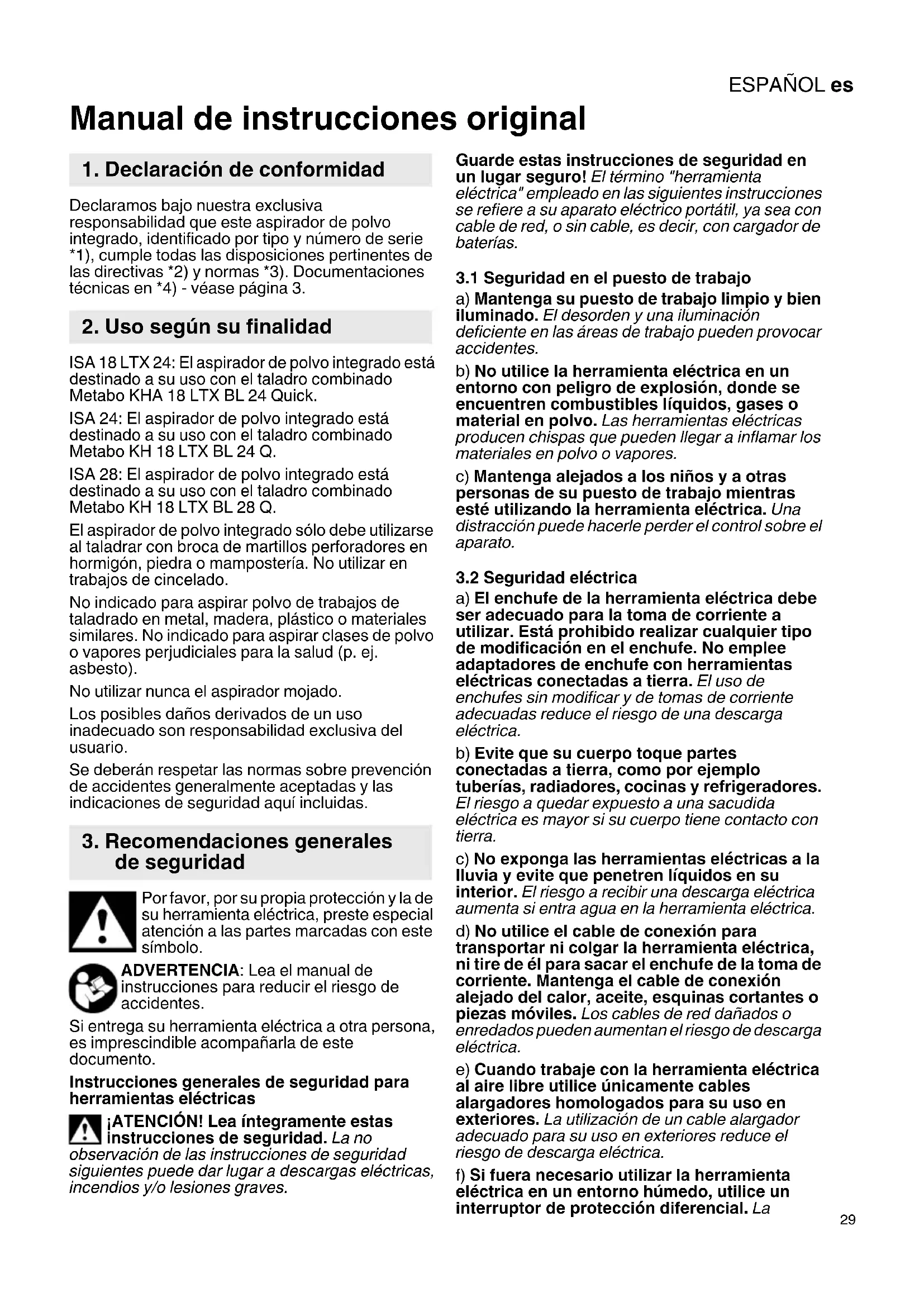

Manual de instrucciones original Declaramos bajo nuestra exclusiva responsabilidad que este aspirador de polvo integrado, identificado por tipo y número de serie *1), cumple todas las disposiciones pertinentes de las directivas *2) y normas *3). Documentaciones técnicas en *4) - véase página 3. ISA 18 LTX 24: El aspirador de polvo integrado está destinado a su uso con el taladro combinado Metabo KHA 18 LTX BL 24 Quick. ISA 24: El aspirador de polvo integrado está destinado a su uso con el taladro combinado Metabo KH 18 LTX BL 24 Q. ISA 28: El aspirador de polvo integrado está destinado a su uso con el taladro combinado Metabo KH 18 LTX BL 28 Q. El aspirador de polvo integrado sólo debe utilizarse al taladrar con broca de martillos perforadores en hormigón, piedra o mampostería. No utilizar en trabajos de cincelado. No indicado para aspirar polvo de trabajos de taladrado en metal, madera, plástico o materiales similares. No indicado para aspirar clases de polvo o vapores perjudiciales para la salud (p. ej. asbesto). No utilizar nunca el aspirador mojado. Los posibles daños derivados de un uso inadecuado son responsabilidad exclusiva del usuario. Se deberán respetar las normas sobre prevención de accidentes generalmente aceptadas y las indicaciones de seguridad aquí incluidas. Por favor, por su propia protección y la de su herramienta eléctrica, preste especial atención a las partes marcadas con este símbolo. ADVERTENCIA: Lea el manual de instrucciones para reducir el riesgo de accidentes. Si entrega su herramienta eléctrica a otra persona, es imprescindible acompañarla de este documento. Instrucciones generales de seguridad para herramientas eléctricas ¡ATENCIÓN! Lea íntegramente estas instrucciones de seguridad. La no observación de las instrucciones de seguridad siguientes puede dar lugar a descargas eléctricas, incendios y/o lesiones graves. Guarde estas instrucciones de seguridad en un lugar seguro! El término "herramienta eléctrica" empleado en las siguientes instrucciones se refiere a su aparato eléctrico portátil, ya sea con cable de red, o sin cable, es decir, con cargador de baterías.

3.1 Seguridad en el puesto de trabajo

(62841) a) Mantenga su puesto de trabajo limpio y bien iluminado. El desorden y una iluminación deficiente en las áreas de trabajo pueden provocar accidentes. b) No utilice la herramienta eléctrica en un entorno con peligro de explosión, donde se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores. c) Mantenga alejados a los niños y a otras personas de su puesto de trabajo mientras esté utilizando la herramienta eléctrica. Una distracción puede hacerle perder el control sobre el aparato.

3.2 Seguridad eléctrica

a) El enchufe de la herramienta eléctrica debe ser adecuado para la toma de corriente a utilizar. Está prohibido realizar cualquier tipo de modificación en el enchufe. No emplee adaptadores de enchufe con herramientas eléctricas conectadas a tierra. El uso de enchufes sin modificar y de tomas de corriente adecuadas reduce el riesgo de una descarga eléctrica. b) Evite que su cuerpo toque partes conectadas a tierra, como por ejemplo tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra. c) No exponga las herramientas eléctricas a la lluvia y evite que penetren líquidos en su interior. El riesgo a recibir una descarga eléctrica aumenta si entra agua en la herramienta eléctrica. d) No utilice el cable de conexión para transportar ni colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de conexión alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden aumentan el riesgo de descarga eléctrica. e) Cuando trabaje con la herramienta eléctrica al aire libre utilice únicamente cables alargadores homologados para su uso en exteriores. La utilización de un cable alargador adecuado para su uso en exteriores reduce el riesgo de descarga eléctrica. f) Si fuera necesario utilizar la herramienta eléctrica en un entorno húmedo, utilice un interruptor de protección diferencial. La

1. Declaración de conformidad

2. Uso según su finalidad

3. Recomendaciones generales

de seguridadESPAÑOLes

utilización de un cable alargador adecuado para su uso en exteriores reduce el riesgo de descarga eléctrica.

3.3 Seguridad de las personas

a) Esté atento a lo que hace y utilice la herramienta eléctrica con prudencia. No utilice la herramienta eléctrica si está cansado, ni después de haber consumido alcohol, drogas o medicamentos. Un simple descuido durante el uso de una herramienta eléctrica puede provocar lesiones graves. b) Utilice un equipamiento de protección personal y lleve siempre gafas de protección. El riesgo de lesiones se reduce considerablemente si, en función del tipo de herramienta eléctrica y de su uso, se utiliza un equipamiento de protección personal adecuado, como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos. c) Evite una puesta en marcha fortuita del aparato. Asegúrese de que la herramienta eléctrica está apagada antes de conectarla a la toma de corriente y/o la batería, de desconectarla o de transportarla. Si durante el transporte de la herramienta eléctrica, la sujeta por el interruptor de conexión/desconexión, o si introduce el enchufe en la toma de corriente con el aparato encendido, podría provocar un accidente. d) Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta o llave colocada en una pieza giratoria puede producir lesiones al ponerse en funcionamiento. e) Evite trabajar con posturas forzadas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Esto le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. f) Lleve puesta una vestimenta de trabajo adecuada. No utilice ropas amplias ni joyas. Mantenga su pelo, ropa y guantes alejados de las piezas móviles. La ropa suelta, las joyas y el pelo largo se pueden enganchar en las piezas en movimiento. g) Siempre que sea posible utilice equipos de aspiración o captación de polvo, asegúrese de que están debidamente montados y sean utilizados correctamente. La utilización de un equipo de aspiración de polvo puede reducir los riesgos de aspirar polvo nocivo para la salud. h) No se deje llevar por una falsa sensación de seguridad por la familiaridad con la herramienta tras un uso prolongado, y no pase por alto las normas de seguridad para herramientas eléctricas. Un descuido puede provocar graves lesiones en una fracción de segundo.

3.4 Uso y manejo de la herramienta eléctrica

a) No sobrecargue el aparato. Utilice para su trabajo la herramienta eléctrica adecuada. Con la herramienta adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado. b) No utilice herramientas con un interruptor defectuoso. Las herramientas que no se puedan conectar o desconectar correctamente son peligrosas y deben reparase. c) Extraiga el enchufe de la red y/o retire la batería antes de realizar un ajuste en la herramienta, de cambiar un accesorio o de guardar el aparato. Esta medida preventiva reduce el riesgo de reconexión accidental del aparato. d) Guarde las herramientas eléctricas fuera del alcance de los niños. No permita que las utilicen personas que no estén familiarizadas con ellas o que no hayan leído estas instrucciones. Las herramientas utilizadas por personas inexpertas son peligrosas. e) Cuide sus herramientas eléctricas y accesorios con esmero. Asegúrese de que las partes móviles de la herramienta funcionan correctamente y sin atascos, de que no haya partes rotas o deterioradas que pudieran afectar a su funcionamiento. Si la herramienta eléctrica estuviese defectuosa, repárela antes de volver a utilizarla. Muchos de los accidentes se deben a aparatos con un mantenimiento deficiente. f) Mantenga las herramientas de corte limpias y afiladas. Las herramientas de corte bien cuidadas y con filos afilados se atascan menos y son más fáciles de guiar. g) Utilice las herramientas eléctricas, los accesorios, las herramientas de inserción, etc., de acuerdo con estas instrucciones, teniendo en cuenta las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso. h) Mantenga las empuñaduras secas, limpias y libres de aceite y grasa. Las empuñaduras y superficies de agarre resbaladizas impiden que el manejo y el control de la herramienta eléctrica sea seguro en situaciones imprevisibles.

3.5 Uso y manejo de herramientas con

batería a) Solamente cargue los acumuladores con los cargadores recomendados por el fabricante. Existe riesgo de incendio al intentar cargar acumuladores de un tipo diferente al previsto para el cargador. b) Solamente emplee los acumuladores previstos para la herramienta eléctrica. El uso de otro tipo de acumuladores puede provocar daños e incluso un incendio. c) Si no utiliza el acumulador, guárdelo separado de clips, monedas, llaves, clavos, tornillos o demás objetos metálicos que pudieran puentear sus contactos. El cortocircuito de los contactos del acumulador puede causar quemaduras o un incendio.ESPAÑOL es

d) La utilización inadecuada del acumulador puede provocar fugas de líquido. Evite el contacto con él. En caso de un contacto accidental enjuagar el área afectada con abundante agua. En caso de un contacto con los ojos recurra además inmediatamente a un médico. El líquido del acumulador puede irritar la piel o producir quemaduras. e) No utilice una batería estropeada o modificada. Las baterías estropeadas o modificadas pueden comportarse de forma imprevista y causar fuego, explosión o lesiones. f) No exponga una batería al fuego o temperaturas muy altas. El fuego o las temperaturas superiores a 130 °C (265 °F) pueden provocar una explosión. g) Siga todas las instrucciones para la carga y nunca recargue la batería o la herramienta fuera del rango de temperatura especificado en las instrucciones de servicio. Una carga incorrecta o fuera del rango de temperatura admisible puede destruir la batería y aumentar el riesgo de incendio.

3.6 Asistencia técnica

a) Únicamente haga reparar su herramienta eléctrica por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así es posible asegurar la seguridad de la herramienta eléctrica. b) Nunca realice un mantenimiento de baterías dañadas. Todo el mantenimiento de baterías debería ser realizado únicamente por el fabricante o centros de servicio técnico autorizados. ¡ATENCIÓN! Este aparato no está indicado para la aspiración de polvo peligroso. ¡ATENCIÓN! No utilice nunca el aparato mojado ni lo use o almacene al aire libre en ambientes de humedad. En caso de que el aspirador de polvo integrado esté defectuoso: Retire el aspirador de polvo integrado del martillo perforador. Extraiga la batería de la herramienta antes de llevar a cabo cualquier ajuste, reequipamiento, trabajo de mantenimiento o limpieza. Lleve puestos cascos protectores. El efecto del ruido puede provocar pérdida auditiva. Lleve siempre puestas gafas protectoras, guantes de trabajo y calzado firme cuando trabaje con el aspirador de polvo integrado. ¡No toque la herramienta de inserción en rotación! El polvo acumulado en el aspirador de polvo integrado puede contener, entre otros tipos, polvo fino de cuarzo. EL polvo fino de cuarzo es cancerígeno y no debe entrar en contacto con el cuerpo. Al vaciar el cartucho colector de polvo y eliminar los restos de polvo, evite levantar polvo y respirarlo. Véase la página 2. 1 Martillo perforador 2 Cubierta de goma del martillo perforador 3 Tapa de cierre para el transporte 4 Ranuras guía (para empujar el aspirador de polvo integrado) 5 Aspirador de polvo integrado 6 Botón de desbloqueo (para extraer el aspirador de polvo integrado del martillo perforador) 7 Cabezal de aspiración 8 Pulsador limitador de carrera 9 Tubo telescópico 10 Pulsador para ajustar el tope de profundidad 11 Tope de profundidad de taladro 12 Cartucho colector de polvo 13 Corredera de desbloqueo (para retirar el cartucho colector de polvo) 14 Botón de desbloqueo (para retirar el cabezal aspirador) 15 Brida de fijación 16 Filtro HEPA (H12 conforme a EN 1822-1998)

6.1 Montaje/desmontaje/transporte en el

martillo perforador Montaje:

1. ¡Importante! Eleve la cubierta de goma del

(2)martillo perforador (1) y gírela 180° hacia el lado. De este modo, podrá acceder a la alimentación eléctrica.

2. Inserte el aspirador de polvo integrado (5) desde

abajo en las ranuras guía (4) y empújelo hasta que encaje. Desmontaje:

1. Presione el botón de desbloqueo (6) y

manténgalo pulsado. Saque el aspirador de polvo integrado.

2. Vuelva a cubrir la alimentación eléctrica del

martillo perforador (1) con la cubierta de goma (2). (para impedir que penetre el polvo). Transporte en el maletín: Para que no salga polvo durante el transporte en el maletín, coloque la tapa de cierre para el transporte (3) en el cabezal de aspiración (6).

6.2 Instalación de la broca

1. Introduzca la broca con la punta desde atrás a

través del cabezal de aspiración (7).

2. Introduzca el vástago de la broca en el

portabrocas de martillo (como se describe en el manual de instrucciones del martillo perforador).

6.3 Ajuste del limitador de carrera (si es

necesario) Con el limitador de carrera se puede adaptar el aspirador de polvo integrado a una broca corta.

4. Indicaciones especiales de

5. Descripción general

Presione el pulsador limitador de carrera (8) y manténgalo presionado. Desplace el tubo telescópico (9) ajustando el límite de carrera deseado (en pasos de 5 mm). Nota: En caso de que no se emplee la apiradora de polvo integrada, dejar el límite de carrera en la posición inicial trasera para descargar el resorte interior.

6.4 Ajuste del tope de profundidad de

taladro (si es necesario) Presione el pulsador (10) del tope de profundidad de taladro (11) y manténgalo presionado. Desplace el tope de profundidad de taladro (11) ajustando la profundidad de taladrado máxima.

6.5 Conexión/Desconexión (On/Off)

Conexión: pulse el interruptor del martillo perforador: el aspirador de polvo integrado se conectará de forma automática. Desconexión: suelte el interruptor del martillo perforador: el aspirador de polvo integrado se desconectará de forma automática. Con un retardo de desconexión de aprox. 2 seg., se aspirarán los restos de polvo del perforador, el orificio de perforación y el sistema de aspiración en el cartucho colector de polvo.

6.6 Perforado con el aspirador de polvo

1. Tire hacia atrás del tubo telescópico (9) hasta

que la broca sobresalga por delante.

2. Sitúe la broca en la posición deseada.

3. Coloque el cabezal aspiración (7) plano sobre la

4. Sujete la herramienta en posición perpendicular

a la superficie de perforación (por ejemplo, la pared), de modo que el cabezal de aspiración (7) quede plano sobre la superficie en todo momento.

5. Sujete la herramienta con fuerza, conéctela

(perforado lento) e inicie la perforación.

7.1 Vaciado del cartucho colector de polvo

El cartucho colector de polvo (12) se deberá vaciar si el cartucho colector de polvo (12) está lleno o se reduce la potencia de aspiración. Evite que el polvo de la perforación le llegue al cuerpo o que perjudique a otras personas. Mantenga la máquina en posición vertical y no la tumbe. Si el cartucho colector de polvo (12) se retira con la máquina en posición horizontal, puede desprender polvo. No saque el filtro (16) del cartucho colector de polvo (12). No proyecte aire comprimido.

1. Mantenga la máquina en posición horizontal y

conéctela brevemente. De esta forma se aspirarán los restos de polvo del sistema de aspiración en el cartucho colector de polvo.

3. Desplace hacia atrás la corredera de

desbloqueo (13) y extraiga el cartucho colector de polvo (12) tirando de él hacia abajo.

4. Vacíe el cartucho colector de polvo (12)

sacudiéndolo ligeramente.

5. Vuelva a colocar el cartucho colector de polvo

(12) hasta que encaje.

7.2 Limpieza del motor

Retire el cartucho colector de polvo (12) cada cierto tiempo. Si se acumula el polvo en las ranuras de ventilación (en la zona interior del aspirador de polvo integrado) aspírelas en profundidad.

7.3 Cambio del cabezal de aspiración (7)

1. Véase pág. 3, fig. A.

Mantenga pulsado el botón de desbloqueo (14). Saque el cabezal de aspiración (7) hacia arriba.

2. Coloque el nuevo cabezal de aspiración hasta

1. Véase pág. 3, fig. B.

Coloque un destornillador de ranura como se indica y gírelo ligeramente: se soltará el soporte de la brida de fijación y se podrá soltar la (15) brida de fijación (15). Si no dispone de un destornillador de ranura, también se puede sacar la brida de fijación (15) del soporte sin herramientas.

2. Retire el filtro antiguo (16) y coloque un nuevo

filtro (ref.: 6.23768).

3. Véase pág. 3, fig. C.

Coloque la brida de fijación (15) como se indica: cuélguela abajo en el alojamiento giratorio o presiónela hacia arriba hasta que encaje. Utilice únicamente accesorios Metabo originales. Utilice únicamente accesorios que cumplan los requerimientos y los datos indicados en este manual de instrucciones. Para consultar el programa completo de accesorios, véase www.metabo.com o nuestro catálogo. Las reparaciones de herramientas eléctricas solamente deben ser efectuadas por electricistas especializados. En caso de tener herramientas eléctricas que necesiten ser reparadas, diríjase por favor a su representante de Metabo. En la página www.metabo.com encontrará las direcciones necesarias. En la página web www.metabo.com puede usted descargarse las listas de repuestos.

7. Limpieza, mantenimiento

9. ReparacionesESPAÑOL es

Cumpla lo estipulado por las normativas nacionales relativas a la gestión ecológica de los residuos y al reciclaje de herramientas, embalaje y accesorios usados. Sólo para países de la UE: no tire las herramientas eléctricas a la basura doméstica. Según la directiva europea 2012/ 19/EU sobre residuos de aparatos eléctricos y electrónicos y las correspondientes legislaciones nacionales, las herramientas eléctricas usadas deben recogerse por separado y reciclarse de modo respetuoso con el medio ambiente. Notas explicativas sobre la información de la página 3. Nos reservamos el derecho a efectuar modificaciones en función de las innovaciones tecnológicas.

l/min =Potencia de aspiración m=Peso

máx = Carrera de trabajo y/o telescópica máx.

máx =Profundidad de taladrado máxima D =Diámetro de broca Las especificaciones técnicas aquí indicadas están sujetas a rangos de tolerancia (conforme a las normas vigentes). Corriente continua Durante el trabajo, el nivel de ruido puede superar los 80 dB(A). ¡Use auriculares protectores!

10. Protección del medio
