INSTRUKCJA OBSŁUGI ISA 18 LTX 24 METABO

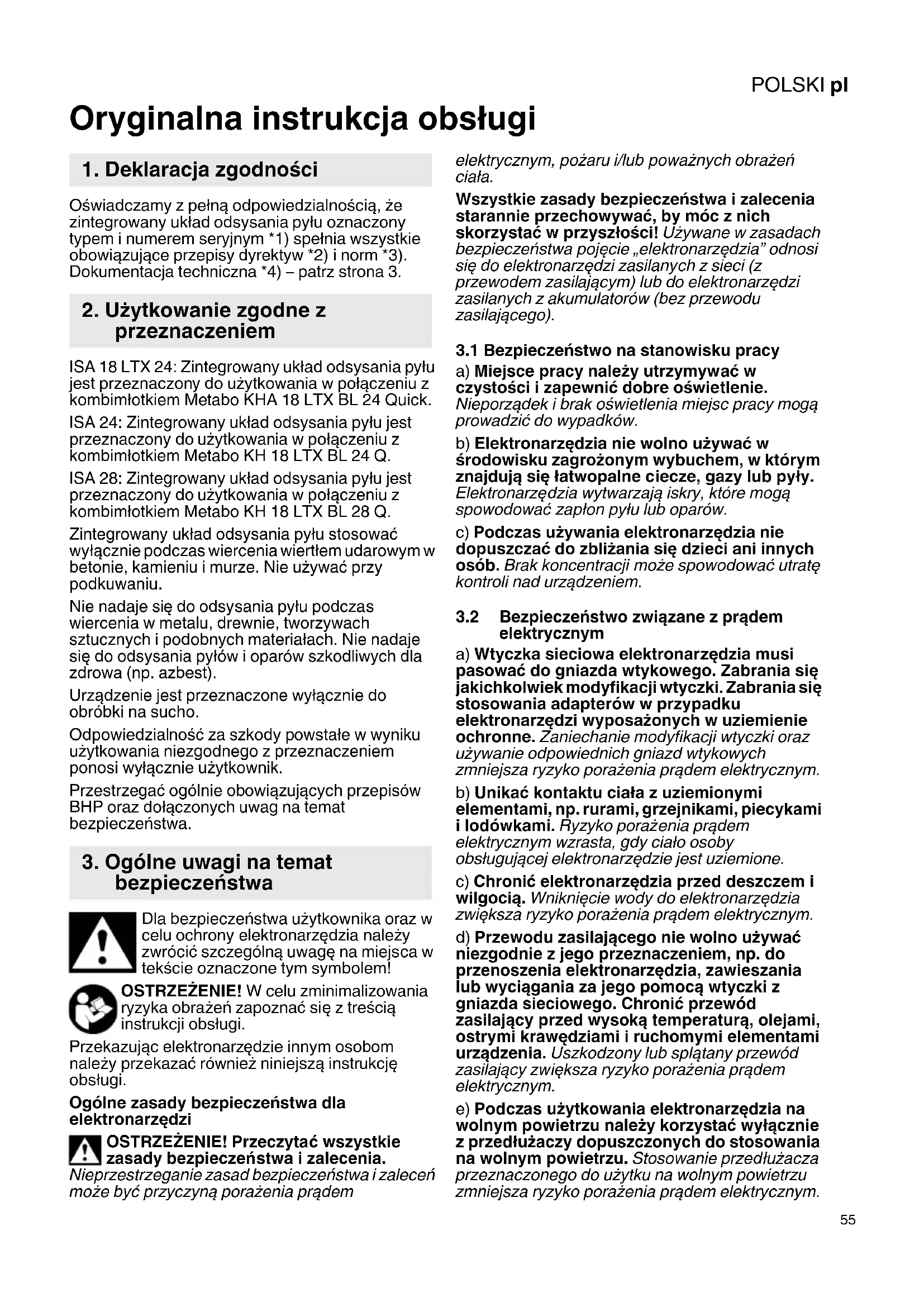

Oryginalna instrukcja obsługi Oświadczamy z pełną odpowiedzialnością, że zintegrowany układ odsysania pyłu oznaczony typem i numerem seryjnym *1) spełnia wszystkie obowiązujące przepisy dyrektyw *2) i norm *3). Dokumentacja techniczna *4) – patrz strona 3. ISA 18 LTX 24: Zintegrowany układ odsysania pyłu jest przeznaczony do użytkowania w połączeniu z kombimłotkiem Metabo KHA 18 LTX BL 24 Quick. ISA 24: Zintegrowany układ odsysania pyłu jest przeznaczony do użytkowania w połączeniu z kombimłotkiem Metabo KH 18 LTX BL 24 Q. ISA 28: Zintegrowany układ odsysania pyłu jest przeznaczony do użytkowania w połączeniu z kombimłotkiem Metabo KH 18 LTX BL 28 Q. Zintegrowany układ odsysania pyłu stosować wyłącznie podczas wiercenia wiertłem udarowym w betonie, kamieniu i murze. Nie używać przy podkuwaniu. Nie nadaje się do odsysania pyłu podczas wiercenia w metalu, drewnie, tworzywach sztucznych i podobnych materiałach. Nie nadaje się do odsysania pyłów i oparów szkodliwych dla zdrowa (np. azbest). Urządzenie jest przeznaczone wyłącznie do obróbki na sucho. Odpowiedzialność za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem ponosi wyłącznie użytkownik. Przestrzegać ogólnie obowiązujących przepisów BHP oraz dołączonych uwag na temat bezpieczeństwa. Dla bezpieczeństwa użytkownika oraz w celu ochrony elektronarzędzia należy zwrócić szczególną uwagę na miejsca w tekście oznaczone tym symbolem! OSTRZEŻENIE! W celu zminimalizowania ryzyka obrażeń zapoznać się z treścią instrukcji obsługi. Przekazując elektronarzędzie innym osobom należy przekazać również niniejszą instrukcję obsługi. Ogólne zasady bezpieczeństwa dla elektronarzędzi OSTRZEŻENIE! Przeczyta ć wszystkie zasady bezpieczeństwa i zalecenia. Nieprzestrzeganie zasad bezpieczeństwa i zaleceń może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała. Wszystkie zasady bezpieczeństwa i zalecenia starannie przechowywać, by móc z nich skorzystać w przyszłości! Używane w zasadach bezpieczeństwa pojęcie „elektronarzędzia” odnosi się do elektronarzędzi zasilanych z sieci (z przewodem zasilającym) lub do elektronarzędzi zasilanych z akumulatorów (bez przewodu zasilającego).

3.1 Bezpieczeństwo na stanowisku pracy

(62841) a) Miejsce pracy należy utrzymywać w czystości i zapewnić dobre oświetlenie. Nieporządek i brak oświetlenia miejsc pracy mogą prowadzić do wypadków. b) Elektronarzędzia nie wolno używać w środowisku zagrożonym wybuchem, w którym znajdują się łatwopalne ciecze, gazy lub pyły. Elektronarzędzia wytwarzają iskry, które mogą spowodować zapłon pyłu lub oparów. c) Podczas używania elektronarzędzia nie dopuszczać do zbliżania się dzieci ani innych osób. Brak koncentracji może spowodować utratę kontroli nad urządzeniem.

3.2 Bezpieczeństwo związane z prądem

elektrycznym a) Wtyczka sieciowa elektronarzędzia musi pasować do gniazda wtykowego. Zabrania si

jakichkolwiek modyfikacji wtyczki. Zabrania się stosowania adapterów w przypadku elektronarzędzi wyposażonych w uziemienie ochronne. Zaniechanie modyfikacji wtyczki oraz używanie odpowiednich gniazd wtykowych zmniejsza ryzyko porażenia prądem elektrycznym. b) Unikać kontaktu ciała z uziemionymi elementami, np. rurami, grzejnikami, piecykami i lodówkami. Ryzyko porażenia prądem elektrycznym wzrasta, gdy ciało osoby obsługującej elektronarzędzie jest uziemione. c) Chronić elektronarzędzia przed deszczem i wilgocią. Wniknięcie wody do elektronarzędzia zwiększa ryzyko porażenia prądem elektrycznym. d) Przewodu zasilającego nie wolno używać niezgodnie z jego przeznaczeniem, np. do przenoszenia elektronarzędzia, zawieszania lub wyciągania za jego pomocą wtyczki z gniazda sieciowego. Chronić przewód zasilający przed wysoką temperaturą, olejami, ostrymi krawędziami i ruchomymi elementami urządzenia. Uszkodzony lub splątany przewód zasilający zwiększa ryzyko porażenia prądem elektrycznym. e) Podczas użytkowania elektronarzędzia na wolnym powietrzu należy korzystać wyłącznie z przedłużaczy dopuszczonych do stosowania na wolnym powietrzu. Stosowanie przedłużacza przeznaczonego do użytku na wolnym powietrzu zmniejsza ryzyko porażenia prądem elektrycznym.

1. Deklaracja zgodności

2. Użytkowanie zgodne z

3. Ogólne uwagi na temat

bezpieczeństwaPOLSKIpl

f) Jeżeli nie da się uniknąć eksploatacji elektronarzędzia w środowisku wilgotnym, należy stosować wyłącznik różnicowoprądowy. Stosowanie wyłącznika różnicowoprądowego zmniejsza ryzyko porażenia prądem elektrycznym.

3.3 Bezpieczeństwo ludzi

a) Podczas pracy z elektronarzędziem należy zachować szczególną ostrożność oraz postępować w sposób przemyślany i rozważny. Nie używać elektronarzędzia w przypadku zmęczenia ani pod wpływem narkotyków, alkoholu lub leków. Chwilowa nieuwaga podczas pracy z elektronarzędziem może prowadzić do poważnych obrażeń. b) Należy uż ywać środków ochrony indywidualnej i zawsze nosić okulary ochronne. Stosowanie środków ochrony indywidualnej, np. maski przeciwpyłowej, obuwia roboczego z podeszwą antypoślizgową, kasku ochronnego lub ochronników słuchu, w zależności od rodzaju i przeznaczenia urządzenia elektrycznego, zmniejsza ryzyko obrażeń. c) Unikać niezamierzonego uruchomienia elektronarzędzia. Przed podłączeniem do zasilania sieciowego i/lub akumulatora, przed podniesieniem i przeniesieniem elektronarzędzia należy się upewnić, że jest ono wyłączone. Przenoszenie elektronarzędzia z palcem na wyłączniku lub też podłączenie źródła zasilania przy włączonym urządzeniu grozi wypadkiem. d) Przed włączeniem elektronarzędzia usunąć wszelkie klucze i narzędzia używane do regulacji. Pozostawienie narzę dzia lub klucza w obracającym się elemencie urządzenia może spowodować obrażenia. e) Unikać nienaturalnej postawy ciała. Dbać o bezpieczną postawę przy pracy i zawsze utrzymywać równowagę. Umożliwia to lepszą kontrolę elektronarzędzia w nieoczekiwanych sytuacjach. f) Nosić odpowiednią odzież. Nie nosić luźnego ubrania ani biżuterii. Nie zbliżać włosów i odzieży do obracających się części elektronarzędzia. Luźne ubranie, biżuteria lub długie włosy mogą zostać wciągnięte przez obracające się elementy. g) Jeżeli istnieje możliwość montażu urządzeń do odsysania i odpylania, należy je podłączyć i używać w prawidłowy sposób. Stosowanie odpylacza pozwala ograniczyć zagrożenia związane z pyleniem. h) Nie popadać w rutynę na skutek znajomości elektronarzędzia w wyniku wielokrotnego używania i nie rezygnować z przestrzegania zasad bezpieczeństwa dotyczących elektronarzędzia. Brak uwagi podczas pracy może w ułamku sekundy spowodować poważne obrażenia ciała.

3.4 Użytkowanie i obsługa elektronarzędzia

a) Nie przeciążać urządzenia. Do określonych prac używać odpowiednich elektronarzędzi. Dobór właściwego elektronarzędzia zapewnia wydajniejszą i bezpieczniejszą pracę w danym zakresie mocy. b) Nie używać elektronarzędzi z uszkodzonym włącznikiem. Elektronarzędzie, którego nie można włączyć lub wyłączyć, stanowi niebezpieczeństwo i wymaga naprawy. c) Przed zmianą ustawień, wymianą akcesoriów lub przed odłożeniem urządzenia należy wyjąć wtyczkę z gniazda sieciowego i/ lub wyjąć akumulator. Pozwala to zapobiec przypadkowemu uruchomieniu elektronarzędzia. d) Nieużywane elektronarzędzia przechowywać w miejscu niedostępnym dla dzieci. Do użytkowania urządzenia nie dopuszczać osób, które nie znają jego obsługi lub nie zapoznały si ę z niniejszą instrukcją. Elektronarzędzia obsługiwane przez osoby niedoświadczone mogą być niebezpieczne. e) Zapewnić staranną kontrolę oraz konserwację elektronarzędzi i osprzętu. Należy sprawdzać, czy ruchome elementy działają prawidłowo i nie zacinają się oraz czy żadne części nie są pęknięte lub uszkodzone w sposób zagrażający bezpiecznemu działaniu elektronarzędzia. Przed przystąpieniem do pracy z urządzeniem zlecić naprawę uszkodzonych części. Niewłaściwa konserwacja elektronarzędzi jest częstą przyczyną wypadków. f) Należ y dbać o odpowiednią ostrość i czystość narzędzi tnących. Starannie konserwowane narzędzia o ostrych krawędziach tnących rzadziej się zakleszczają i łatwiej się prowadzą. g) Elektronarzędzia, osprzęt, narzędzia robocze itp. należy użytkować zgodnie z niniejszymi zaleceniami. Należy przy tym uwzględnić warunki pracy i rodzaj wykonywanych czynności. Używanie elektronarzędzi do zastosowań niezgodnych z ich przeznaczeniem stwarza niebezpieczeństwo wypadku. h) Uchwyty i powierzchnie chwytne utrzymywać w stanie suchym, czystym i wolnym od oleju oraz smaru. Śliskie uchwyty i powierzchnie chwytne nie pozwalają na bezpieczną obsługę i kontrolę elektronarzędzia w nieoczekiwanych sytuacjach.

3.5 Użytkowanie i obsł

uga narzędzi akumulatorowych a) Akumulatory należy ładować wyłącznie za pomocą ładowarek zalecanych przez producenta. Stosowanie ładowarki przeznaczonej do określonego rodzaju akumulatorów do ładowania innych akumulatorów może spowodować pożar. b) W elektronarzędziach wolno stosować wyłącznie przewidziane do tego celu akumulatory. Stosowanie innych akumulatorów grozi obrażeniami ciała i pożarem.POLSKI pl

c) Akumulator, który nie jest używany, należy przechowywać z dala od spinaczy biurowych, monet, kluczy, gwoździ, śrub i innych drobnych przedmiotów metalowych, które mogą spowodować zwarcie. Zwarcie styków akumulatora może być przyczyną poparzenia lub pożaru. d) Niewłaściwe stosowanie może spowodować wyciek elektrolitu z akumulatora. Unikać kontaktu z elektrolitem. W razie przypadkowego kontaktu spłukać wodą. Jeżeli ciecz dostanie się do oczu, należy dodatkowo skonsultować się z lekarzem. Wyciekający elektrolit może powodować podrażnienia skóry lub poparzenia. e) Nie używać uszkodzonych lub zmodyfikowanych akumulatorów. Uszkodzone lub zmodyfikowane akumulatory mogą się zachowywać w nieprzewidywalny sposób i prowadzić do zapłonu, wybuchu lub obrażeń ciała. f) Nie narażać akumulatora na działanie ognia i zbyt wysokiej temperatury. Ogień lub temperatura powyżej 130°C (265°F) może spowodować wybuch akumulatora. g) Przestrzegać wszystkich zaleceń dotyczących ładowania akumulatora. Nigdy nie ładować akumulatora ani narzędzia akumulatorowego poza podanym w instrukcji obsługi przedziałem temperatury. Nieprawidłowe ładowanie akumulatora lub jego ładowanie poza dopuszczalnym zakresem temperatury może prowadzić do zniszczenia akumulatora i wywołać pożar.

a) Naprawę elektronarzędzia należy powierzać wyłącznie wykwalifikowanym specjalistom, używającym tylko oryginalnych części zamiennych. Gwarantuje to zachowanie bezpieczeństwa elektronarzędzia. b) Nigdy nie naprawiać uszkodzonych akumulatorów. Wszelkie prace konserwacyjne związane z akumulatorami musi wykonywać producent lub upoważnione przez niego placówki serwisowe. UWAGA! Urządzenie nie jest przeznaczone do odsysania pyłów niebezpiecznych. UWAGA! Urządzenie jest przeznaczone wyłącznie do obróbki na sucho i nie wolno go używać i przechowywać poza pomieszczeniami ani w warunkach wysokiej wilgotności. W razie defektu zintegrowanego układu odsysania pyłu: zdemontować zintegrowany układ odsysania pyłu z młotowiertarki. Przed przystąpieniem do regulacji ustawień, przezbrajania, konserwacji lub czyszczenia wyjąć z maszyny akumulator. Nosić ochronniki słuchu. Ekspozycja na hałas może skutkować utratą słuchu. Podczas pracy ze zintegrowanym układem odsysania pyłu zawsze nosić okulary ochronne, rękawice robocze oraz stabilne obuwie robocze! Nie dotykać obracającego się narzędzia roboczego! Pył nagromadzony w zintegrowanym układzie odsysania mo że zawierać m. in. drobny pył kwarcowy. Pył kwarcowy ma właściwości rakotwórcze i nie powinien przedostawać się do organizmu. Opróżniać kasetę i utylizować pył w taki sposób, aby zapobiec wzbijaniu i wdychaniu pyłu. Patrz strona 2. 1Młotowiertarka 2Gumowa osłona młotowiertarki 3Zaślepka transportowa 4 Rowki prowadzące (do osadzania zintegrowanego układu odsysania pyłu) 5 Zintegrowany układ odsysania pyłu 6 Przycisk odblokowujący (do zdejmowania zintegrowanego układu odsysania pyłu z młotowiertarki) 7Głowica ssąca 8 Przycisk ogranicznika skoku 9 Element teleskopowy 10 Przycisk do przestawiania ogranicznika głębokości wiercenia 11 Ogranicznik głębokości wiercenia 12 Kaseta na pył 13 Suwak odblokowujący (do zdejmowania kasety na pył) 14 Przycisk odblokowujący (do zdejmowania

owicy ssącej) 15 Kołnierz zaciskowy 16 Filtr HEPA (H12 zgodny z EN 1822-1998)

6.1 Zakładanie na młotowiertarkę /

zdejmowanie / transport Zakładanie:

1. Ważne! Unieść gumową osłonę (2)

młotowiertarki (1) i obrócić na bok pod kątem 180°.Umożliwi to dostęp do zasilania elektrycznego.

2. Wprowadzić zintegrowany układ odsysania pyłu

(5) od dołu do rowków prowadzących (4) i wsunąć do zatrzaśnięcia. Zdejmowanie:

1. Nacisnąć i przytrzymać wciśnięty przycisk

odblokowujący (6). Zdjąć zintegrowany układ odsysania pyłu.

2. Ponownie zamknąć zasilanie elektryczne

młotowiertarki (1) gumową osłoną (2). (Dla ochrony przed zanieczyszczeniami.)

4. Specjalne uwagi na temat

5. Elementy urządzenia

6. UżytkowaniePOLSKIpl

Transport w walizce: Aby zapobiec wydostawaniu się pyłu w czasie transportu w walizce: wetknąć zaślepkę transportową (3) do głowicy ssącej (6).

6.2 Mocowanie wiertła

1. Wsunąć wiertło wierzchołkiem do przodu od tyłu

przez głowicę ssącą (7).

2. Chwyt wiertła umieścić w chwycie

narzędziowym (zgodnie z opisem w instrukcji obsługi młotowiertarki).

6.3 Ustawianie ogranicznika skoku (w razie

potrzeby) Ogranicznik skoku pozwala dostosować zintegrowany układ odsysania pyłu do pracy krótkim wiertłem. Nacisnąć i przytrzymać wciśnięty przycisk (8) ogranicznika skoku. Przesunąć element teleskopowy (9) i ustawić odpowiednie ograniczenie skoku (w krokach co 5 mm). Wskazówka: Podczas prac bez użycia zintegrowanego układu odsysania pyłu ogranicznik skoku pozostawić w położeniu tylnym, aby odciążyć sprężynę wewnętrzną.

6.4 Ustawianie ogranicznika głębokości

wiercenia (w razie potrzeby) Nacisnąć i przytrzymać wciśnięty przycisk (10) ogranicznika głębokości wiercenia (11). Przesunąć ogranicznik głębokości wiercenia (11) i ustawić odpowiednią maks. głębokość wiercenia.

6.5 Włączanie/wyłączanie

Włączanie: nacisnąć przycisk włącznika/ wyłącznika młotowiertarki: zintegrowany układ odsysania pyłu załącza się automatycznie. Wyłączanie: zwolnić przycisk włącznika/ wyłą cznika młotowiertarki: zintegrowany układ odsysania pyłu wyłącza się automatycznie. Trwające ok. 2 sekundy opóźnienie wyłączenia pozwala na odessanie do kasety na pył resztek pyłu z wiertła, otworu i układu odsysania pyłu.

6.6 Wiercenie z użyciem zintegrowanego

układu odsysania pyłu

1. Odciągnąć element teleskopowy (9) do tyłu, tak

aby z przodu widoczne było wiertło.

2. Ustawić wiertło w miejscu wykonywania otworu.

3. Przysunąć głowicę ssącą (7), tak aby płasko

przylegała do podłoża.

4. Przytrzymać maszynę pionowo względem

płaszczyzny obróbki (np. ściana), tak aby głowica ssąca (7) stale przylegała płasko do podłoż

5. Mocno przytrzymać i uruchomić maszynę

(ostrożnie nawiercić) i wykonać odpowiedni otwór.

6. Ostrożnie wysunąć wiertło z otworu.

7. Wyłączyć maszynę.

7.1 Opróżnianie kasety na pył

Po zapełnieniu kasety na pył (12) lub w razie spadku mocy ssącej opróżnić kasetę na pył (12). Uważać, aby pył nie dostał się do organizmu operatora ani innych osób. Przytrzymać maszynę w położeniu roboczym, nie odkładać! Zdjęcie kasety na pył (12) z leżącej maszyny może spowodować rozsypanie pyłu! Nie wyjmować filtra (16) z kasety na pył (12). Nie przedmuchiwać sprężonym powietrzem!

ć maszynę poziomo i uruchomić ją na krótko. Pozwoli to odessać resztki pyłu z układu odsysania pyłu do kasety na pył.

2. Wyłączyć maszynę. Wyjąć akumulator z

3. Przesunąć do tyłu suwak odblokowujący (13) i

wyjąć kasetę na pył, (12) pociągając ją na dół.

4. Opróżnić kaseta na pył, (12) lekko ją ostukując.

5. Ponownie wsunąć kasetę na pył (12) aż do

7.2 Czyszczenie silnika

Od czasu do czasu wyjmować kasetę na pył (12). Jeżeli w szczelinach wentylacyjnych (we wnętrzu zintegrowanego układu odsysania pyłu) zgromadził się pył , trzeba go dokładnie odessać.

7.3 Wymiana zużytej głowicy ssącej (7)

1. Patrz strona 3, il. A.

Nacisnąć i przytrzymać wciśnięty przycisk odblokowujący (14). Zdjąć głowicę ssącą, (7) wyciągając ją do góry.

2. Wsunąć nową głowicę ssącą aż do

7.4 Wymiana zużytego filtra (16)

1. Patrz strona 3, il. B.

Umieścić i lekko obrócić końcówkę wkrętaka do rowków prostych w sposób zaprezentowany na ilustracji: w ten sposób zwalnia się mocowanie kołnierza zaciskowego (15), a sam kołnierz zaciskowy (15) można następnie zdjąć. W razie braku wkrętaka kołnierz zaciskowy (15)

żna wyciągnąć z mocowania również bez użycia narzędzi.

2. Wyjąć zużyty filtr (16) i zamontować nowy filtr (nr

3. Patrz strona 3, il. C.

Zamontować kołnierz zaciskowy (15) w sposób zaprezentowany na ilustracji: dolną część zawiesić w mocowaniu obrotowym, górną część docisnąć aż do zatrzaśnięcia. Używać wyłącznie oryginalnego osprzętu Metabo. Stosować wyłącznie osprzęt, który spełnia wymogi i parametry określone w niniejszej instrukcji obsługi. Pełną ofertę osprzętu można znaleźć na stronie www.metabo.com lub w katalogu.

7. Czyszczenie, konserwacja

Wszelkie naprawy elektronarzędzi wolno wykonywać wyłącznie elektrykom! W sprawie naprawy elektronarzędzi Metabo należy się zwracać do przedstawiciela Metabo. Adresy są dostępne na stronie www.metabo.com. Wykazy części zamiennych można pobrać pod adresem www.metabo.com. Przestrzegać lokalnych przepisów dotyczących utylizacji i recyklingu zużytych urządzeń, opakowań i osprzętu. Dotyczy tylko państw UE: nie wyrzucać elektronarzędzi wraz z odpadami komunalnymi! Zgodnie z dyrektywą europejską 2012/19/EU o zużytych urządzeniach elektrycznych i elektronicznych oraz jej implementacją w prawodawstwie krajowym zużyte elektronarzędzia trzeba segregować i poddawać odzyskowi surowców wtórnych zgodnie z przepisami o ochronie środowiska. Wyjaśnienia do informacji podanych na stronie 3. Prawo do zmian związanych z postępem technicznym zastrzeżone.

l/min =moc ssąca m=ciężar

maks. =maks. skok roboczy lub skok teleskopowy

maks. =maksymalna głębokość wiercenia D=średnica wiertła Zamieszczone dane techniczne podlegają tolerancji (odpowiednio do obowiązujących standardów). Prąd stały Podczas pracy poziom hałasu może przekroczyć wartość 80 dB(A). Nosić ochronniki słuchu!

10. Ochrona środowiska

11. Dane techniczneΕΛΛΗΝΙΚΆel
