Τύπος προϊόντος	Κάμερα επιθεώρησης (μονάδα κάμερας για Videolnspector)
Μάρκα	Laserliner
Μοντέλο	InspectorCamera 3DL
Διάμετρος κεφαλής κάμερας	6 mm
Μήκος ανιχνευτή	2 m
Ανάλυση κάμερας	1280 x 720 pixels
Οπτικό πεδίο (FOV)	78°
Βάθος πεδίου (DOF)	3 έως 8 cm
Αριθμός LED	8
Δείκτης προστασίας	IP68 (1 m, 60 min)
Προσανατολισμός κεφαλής	Έως 160° μέσω μοχλού ελέγχου
Ελάχιστη ακτίνα καμπυλότητας ανιχνευτή	150 mm
Βάρος	195 g
Διαστάσεις (Μ x Υ x Β)	2050 mm x 42 mm x 42 mm
Θερμοκρασία λειτουργίας	0°C έως 45°C
Θερμοκρασία αποθήκευσης	-10°C έως 60°C
Μέγιστη σχετική υγρασία	80% ΣΥ, μη συμπυκνούμενη
Αντοχή σε υγρά	Ντίζελ, βενζίνη, λάδι κινητήρα, AdBlue®, αιθανόλη, αλμυρό νερό (28%)
Συντήρηση και καθαρισμός	Ελαφρώς υγρό πανί, όχι λειαντικά ή διαλύτες
Οδηγίες ασφαλείας	Μη χρήση σε άτομα, αποφύγετε επαφή με οξέα, ηλεκτρικά, καυτά ή κινούμενα μέρη. Μην τροποποιείτε τη συσκευή.
Ανταλλακτικά και επισκευασιμότητα	Αντικαταστάσιμη μονάδα κάμερας (βλ. οδηγίες για αποσυναρμολόγηση). Η εγγύηση δεν καλύπτει ζημιές από λανθασμένο χειρισμό.
Γενικές πληροφορίες	Σύμφωνο με ΕΕ και ΗΒ. Ανακύκλωση μέσω σημείων συλλογής. Πλήρεις οδηγίες στο packd.li/ll/aln/in

Συχνές ερωτήσεις - InspectorCamera 3DL Laserliner

Πώς συνδέω την κάμερα με τη βασική μονάδα Videolnspector;

Η κάμερα συνδέεται μέσω της κλειδαριάς της μονάδας κάμερας (σημείο 3). Βεβαιωθείτε ότι ο ανιχνευτής έχει εισαχθεί και κλειδωθεί σωστά πριν από τη χρήση.

Μπορεί η κάμερα να χρησιμοποιηθεί υποβρύχια;

Ναι, ο ανιχνευτής έχει βαθμονόμηση IP68 έως 1 μέτρο βάθος για 60 λεπτά. Φροντίστε να αφήσετε ένα κενό 10 cm μεταξύ του άνω άκρου του καλωδίου και του περιβλήματος της βασικής μονάδας.

Ποιο είναι το βάθος πεδίου της κάμερας;

Το βάθος πεδίου είναι μεταξύ 3 και 8 cm μπροστά από την κεφαλή της κάμερας. Αντικείμενα πέρα από αυτό μπορεί να εμφανίζονται θολά.

Πώς προσανατολίζεται η κεφαλή της κάμερας;

Χρησιμοποιήστε το μοχλό ελέγχου (σημείο 4) για να περιστρέψετε την κεφαλή της κάμερας έως 160°. Μην την χειρίζεστε με το χέρι κατά τη διάρκεια της επέμβασης.

Αντέχει η κάμερα σε χημικά προϊόντα;

Αντέχει σε ντίζελ, βενζίνη, λάδι κινητήρα, AdBlue®, αιθανόλη και αλμυρό νερό (περιεκτικότητα σε αλάτι 28%). Αποφύγετε την επαφή με οξέα ή επιθετικά διαλύτες.

Πώς καθαρίζω την κάμερα;

Καθαρίστε όλα τα εξαρτήματα με ένα ελαφρώς υγρό πανί. Μην χρησιμοποιείτε καθαριστικά, λειαντικά ή διαλύτες. Αποθηκεύστε τη συσκευή σε ξηρό και καθαρό μέρος.

Ποια είναι η ελάχιστη ακτίνα καμπυλότητας του ανιχνευτή;

Η ελάχιστη ακτίνα καμπυλότητας είναι 150 mm. Μην λυγίζετε τον ανιχνευτή περισσότερο για να αποφύγετε ζημιά.

Μπορώ να χρησιμοποιήσω αυτήν την κάμερα με άλλες βασικές μονάδες;

Η InspectorCamera 3DL έχει σχεδιαστεί ειδικά για τη βασική μονάδα Videolnspector της Laserliner. Η χρήση της με άλλες συσκευές δεν είναι εγγυημένη.

Ανιχνεύει η κάμερα ηλεκτρικές τάσεις;

Όχι, η κάμερα δεν έχει σχεδιαστεί για μέτρηση τάσης. Δεν διαθέτει λειτουργία ανίχνευσης τάσης. Βεβαιωθείτε πάντα ότι δεν υπάρχει τάση πριν από οποιαδήποτε επιθεώρηση κοντά σε ηλεκτρικές εγκαταστάσεις.

Τι κάνω σε περίπτωση δυσλειτουργίας;

Συμβουλευτείτε πρώτα τις πλήρεις οδηγίες στο packd.li/ll/aln/in. Εάν το πρόβλημα επιμένει, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της Laserliner. Οι ζημιές από λανθασμένη χρήση (π.χ. υπερβολική έλξη, χειροκίνητη περιστροφή της κεφαλής) δεν καλύπτονται από την εγγύηση.

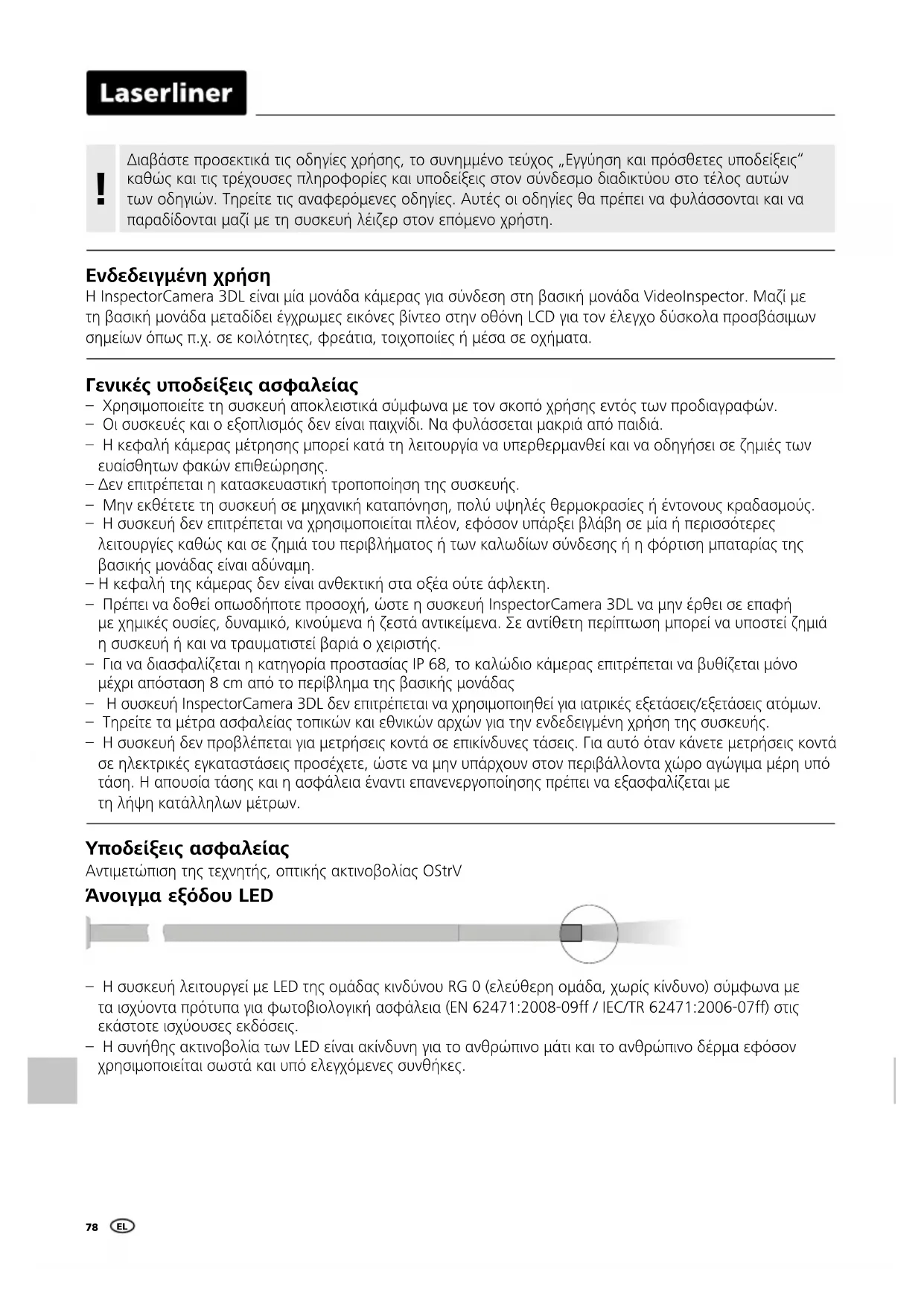

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ InspectorCamera 3DL Laserliner

Διαβάστε προσεκτικά τις οδηγίες χρήσης, το συνημμένο τεύχος „Εγγύηση και πρόσθετες υποδείξεις“ καθώς και τις τρέχουσες πληροφορίες και υποδείξεις στον σύνδεσμο διαδικτύου στο τέλος αυτών των οδηγιών. Τηρείτε τις αναφερόμενες οδηγίες. Αυτές οι οδηγίες θα πρέπει να φυλάσσονται και να παραδίδονται μαζί με τη συσκευή λέίζερ στον επόμενο χρήστη.

Ενδεδειγμένη χρήση

Η InspectorCamera 3DL είναι μία μονάδα κάμερας για σύνδεση στη βασική μονάδα Videolnspector. Μαζί με τη βασική μονάδα μεταδίδει έγχρωμες εικόνες βίντεο στην οθόνη LCD για τον έλεγχο δύσκολα προσβάσιμων σημείων όπως π.χ. σε κοιλότητες, φρεάτια, τοιχοποιίες ή μέσα σε οχήματα.

Γενικές υποδείξεις ασφαλείας

-Χρησιμοποιείτε τη συσκευή αποκλειστικά σύμφωνα με τον σκοπό χρήσης εντός των προδιαγραφών.
- Οι συσκευές και ο εξοπλισμός δεν είναι παιχνίδι. Να φυλάσσεται μακριά από παιδιά.
- Η κεφαλή κάμερας μέτρησης μπορεί κατά τη λειτουργία να υπερθερμανθεί και να οδηγήσει σε ζημιές των ευαίσθητων φακών επιθεώρησης.
- Δεν επιτρέπεται η κατασκευαστική τροποποίηση της συσκευής.
- Μην εκθέτετε τη συσκευή σε μηχανική καταπόνηση, πολύ υψηλές θερμοκρασίες ή έντονους κραδασμούς.
- Η συσκευή δεν επιτρέπεται να χρησιμοποιείται πλέον, εφόσον υπάρξει βλάβη σε μία ή περισσότερες λειτουργίες καθώς και σε ζημιά του περιβλήματος ή των καλωδίων σύνδεσης ή η φόρτιση μπαταρίας της βασικής μονάδας είναι αδύναμη.
- H κεφαλή της κάμερας δεν είναι ανθεκτική στα οξέα ούτε άφλεκτη.
- Πρέπει να δοθεί οπωσδήποτε προσοχή, ώστε η συσκευή InspectorCamera 3DL να μην έρθει σε επαφή με χημικές ουσίες, δυναμικό, κινούμενα ή ζεστά αντικείμενα. Σε αντίθετη περίπτωση μπορεί να υποστεί ζημιά η συσκευή ή και να τραυματιστεί βαριά ο χειριστής.
- Για να διασφαλίζεται η κατηγορία προστασίας ΙΡ 68, το καλώδιο κάμερας επιτρέπεται να βυθίζεται μόνο μέχρι απόσταση 8 cm από το περίβλημα της βασικής μονάδας
- Η συσκευή InspectorCamera 3DL δεν επιτρέπεται να χρησιμοποιηθεί για ιατρικές εξετάσεις/εξετάσεις ατόμων.
- Τηρείτε τα μέτρα ασφαλείας τοπικών και εθνικών αρχών για την ενδεδειγμένη χρήση της συσκευής.
- Η συσκευή δεν προβλέπεται για μετρήσεις κοντά σε επικίνδυνες τάσεις. Για αυτό όταν κάνετε μετρήσεις κοντά σε ηλεκτρικές εγκαταστάσεις προσέχετε, ώστε να μην υπάρχουν στον περιβάλλοντα χώρο αγώγιμα μέρη υπό τάση. Η απουσία τάσης και η ασφάλεια έναντι επανενεργοποίησης πρέπει να εξασφαλίζεται με τη λήψη κατάλληλων μέτρων.

Υποδείξεις ασφαλείας

Αντιμετώπιση της τεχνητής, οπτικής ακτινοβολίας OStrV

'Ανοιγμα εξόδου LED

• Η συσκευή λειτουργεί με LED της ομάδας κινδύνου RG 0 (ελεύθερη ομάδα, χωρίς κίνδυνο) σύμφωνα με τα ισχύοντα πρότυπα για φωτοβιολογική ασφάλεια (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) στις εκάστοτε ισχύουσες εκδόσεις.
• Η συνήθης ακτινοβολία των LED είναι ακίνδυνη για το ανθρώπινο μάτι και το ανθρώπινο δέρμα εφόσον χρησιμοποιείται σωστά και υπό ελεγχόμενες συνθήκες.

Υποδείξεις ασφαλείας

Αντιμετώπιση της ηλεκτρομαγνητικής ακτινοβολίας

• Η συσκευή μέτρησης τηρεί τις προδιαγραφές και οριακές τιμές περί ηλεκτρομαγνητικής συμβατότητας σύμφωνα με την Οδηγία EMC-2014/30/ΕΕ.
• Θα πρέπει να δίνεται προσοχή στους κατά τόπους περιορισμούς της λειτουργίας των συσκευών π.χ. σε νοσοκομεία ή αεροπλάνα., σε πρατήρια καυσίμων, ή κοντά σε άτομα με βηματοδότη. Υπάρχει πιθανότητα εμφάνισης βλαβών ή αρνητικής επίδρασης από και μέσω ηλεκτρονικών συσκευών.

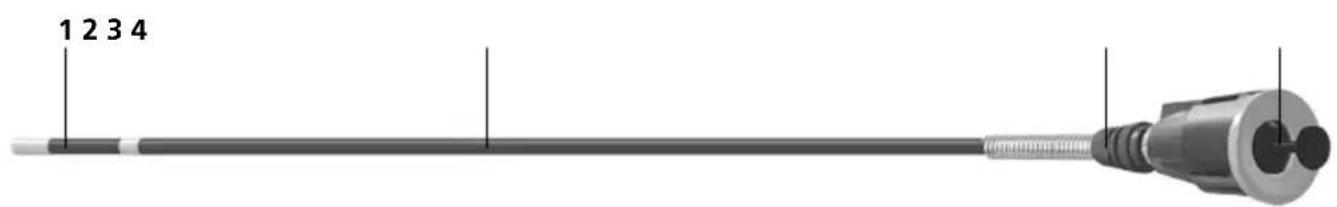

1 Κεφαλή κάμερας
2 Αισθητήρας κάμερας

3 Ασφάλιση μονάδας κάμερας
4 Μοχλός ελέγχου για την κίνηση της κεφαλής της κάμερας

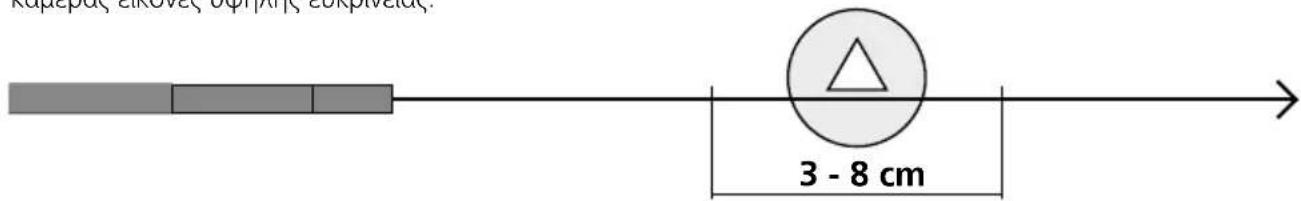

1 Περιοχή βάθους ευκρίνειας

Η κάμερα της InspectorCamera 3DL καταγράφει στην περιοχή από 3 - 8 cm μπροστά από την κεφαλή της κάμερας εικόνες υψηλής ευκρίνειας.

Τα αντικείμενα που βρίσκονται μακριά εκτός της περιοχής εστίασης μπορεί να μην εμφανίζονται καθαρά.

2 Ευθυγράμμιση της κεφαλής κάμερας

Η μέγιστη ρύθμιση γωνίας της κεφαλής κάμερας 3D είναι σε καινούργια κατάσταση εργοστασιακά 160° με ανοχή ± 5°. Για αυτό, ο αισθητήρας κάμερας πρέπει να βρίσκεται σε εντελώς ίσια θέση, δηλαδή χωρίς μη αναγκαίες καμπύλες ή λυγίσματα. Λόγω φυσιολογικής μηχανικής φθοράς, η μέγιστη ρύθμιση γωνίας μπορεί να μειωθεί στη διάρκεια ζωής του προϊόντος.

!

Η κινητή κεφαλή κάμερας 3D δεν επιτρέπεται να καταπονείται υπερβολικά μηχανικά σε λυγισμένη κατάσταση. Τηρείτε τη μέγιστη ρύθμιση γωνίας, την ελάχιστη ακτίνα κάμψης και τη μέγιστη δύναμη έλξης, για να μην προκαλέσετε ζημιά στην κεφαλή κάμερας 3D. Μην τραβάτε ή ωθείτε απότομα τον αισθητήρα κάμερας. Η κεφαλή κάμερας δεν επιτρέπεται κατά τη χρήση ποτέ να κινείται με το χέρι, αλλά αποκλειστικά με τον μοχλό ελέγχου. Ο αισθητήρας κάμερας δεν επιτρέπεται να κινείται με το χέρι ή με τον μοχλό ελέγχου σε τυλιγμένη κατάσταση.

Ζημιές της κεφαλής και του αισθητήρα κάμερας 3D από ακατάλληλο χειρισμό αποκλείονται από την εγγύηση.

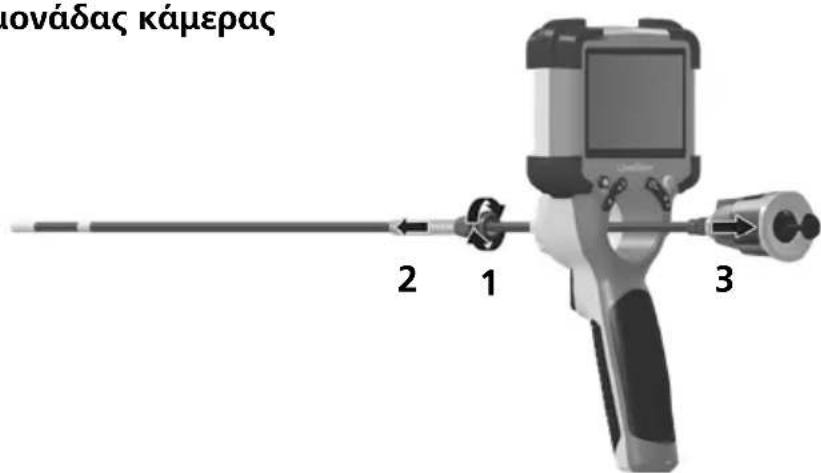

3 Αντικατάσταση της μονάδας κάμερας

Οδηγίες σχετικά με τη συντήρηση και φροντίδα

Καθαρίζετε όλα τα στοιχεία με ένα ελαφρώς υγρό πανί και αποφεύγετε τη χρήση δραστικών καθαριστικών και διαλυτικών μέσων. Αποθηκεύετε τη συσκευή σε έναν καθαρό, ξηρό χώρο.

Τεχνικά χαρακτηριστικά
Με επιφύλαξη τεχνικών αλλαγών. 24W36

Διάμετρος κεφαλής κάμερας 6 mm
Είδος προστασίας αισθητήρα κάμερας	IP 68 (Βάθος κατάδυσης 1 m, 60 λεπτά)
Αριθμός λαμπτήρων LED 8
Ευκρίνεια κάμερας 1280 x 720 pixel
Οπτικό πεδίο (FOV)	78°
Υψηλή ευκρίνεια (DOF)	3 ... 8 cm
Διάμετρος αισθητήρα	6 mm
Μήκος αισθητήρα	2 m
Μήκος Κεφαλή κάμερας	20 mm
Ελάχιστη ακτίνα καμπυλότητας αισθητήρα	150 mm
Χαρακτηριστικά	Ανθεκτικό έναντι Diesel, βενζίνης, λαδιού κινητήρα, AdBlue®, αιθυλική αλκούλη, θαλασσινό νερό (περιεκτικότητα αλατιού 28 %)
Συνθήκες εργασίας	0°C ... 45°C, Υγρασία αέρα μέγ. 80% rH, χωρίς συμπύκνωση, Ύψος εργασίας μέγ. 2000 m πάνω από το μέσο επίπεδο της θάλασσας
Συνθήκες αποθήκευσης -10°C ... 60°C	0°C, Υγρασία αέρα μέγ. 80% rH, χωρίς συμπύκνωση
Βάρος	195 g
Διαστάσεις (Π x Y x B)	2050 mm x 42 mm x 42 mm

Κανονισμοί ΕΕ και ΗΒ και απόρριψη

Η συσκευή πληροί όλα τα αναγκαία πρότυπα για την ελεύθερη κυκλοφορία προϊόντων εντός της ΕΕ και του ΗΒ.

Αυτό το προϊόν, μαζί με τα αξεσουάρ και τη συσκευασία, είναι μια ηλεκτρική συσκευή που πρέπει, σύμφωνα με τις ευρωπαϊκές οδηγίες και τις οδηγίες του ΗΒ για ηλεκτρικές και ηλεκτρονικές συσκευές στο τέλος του κύκλου ζωής τους, για τις μπαταρίες και τις συσκευές, να προσάγονται σε ανακύκλωση, για να ανακτώνται πολύτιμες πρώτες ύλες. Οι ηλεκτρικές συσκευές και η συσκευασία δεν αποτελούν συνήθη οικιακά απορρίμματα. Παρακαλούμε ενημερωθείτε για τις κατάλληλες εγκαταστάσεις απόρριψης στην τοπική σας κοινότητα και προσέξτε τις οδηγίες απόρριψης και ασφαλείας στους τόπους διάθεσης.

Περαιτέρω υποδείξεις ασφαλείας και πρόσθετες υποδείξεις στην ιστοσελίδα: https://packd.li/ll/aln/in

!
