KASUTUSJUHEND InspectorCamera 3DL Laserliner

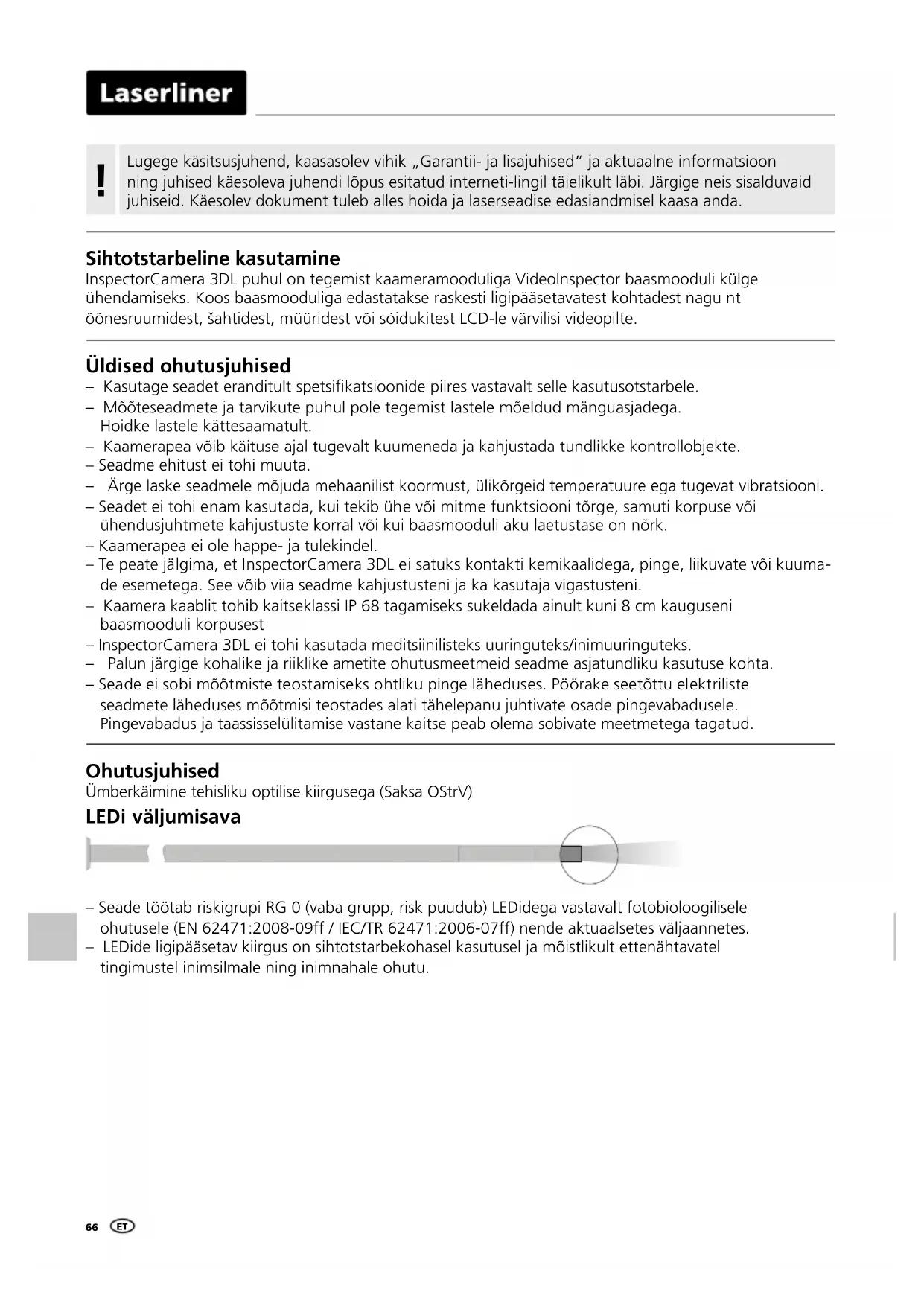

Sihtotstarbeline kasutamine InspectorCamera 3DL puhul on tegemist kaameramooduliga VideoInspector baasmooduli külge ühendamiseks. Koos baasmooduliga edastatakse raskesti ligipääsetavatest kohtadest nagu nt õõnesruumidest, šahtidest, müüridest või sõidukitest LCD-le värvilisi videopilte. Üldised ohutusjuhised – Kasutage seadet eranditult spetsikatsioonide piires vastavalt selle kasutusotstarbele. – Mõõteseadmete ja tarvikute puhul pole tegemist lastele mõeldud mänguasjadega. Hoidke lastele kättesaamatult. – Kaamerapea võib käituse ajal tugevalt kuumeneda ja kahjustada tundlikke kontrollobjekte. – Seadme ehitust ei tohi muuta. – Ärge laske seadmele mõjuda mehaanilist koormust, ülikõrgeid temperatuure ega tugevat vibratsiooni. – Seadet ei tohi enam kasutada, kui tekib ühe või mitme funktsiooni tõrge, samuti korpuse või ühendusjuhtmete kahjustuste korral või kui baasmooduli aku laetustase on nõrk. – Kaamerapea ei ole happe- ja tulekindel. – Te peate jälgima, et InspectorCamera 3DL ei satuks kontakti kemikaalidega, pinge, liikuvate või kuuma- de esemetega. See võib viia seadme kahjustusteni ja ka kasutaja vigastusteni. – Kaamera kaablit tohib kaitseklassi IP 68 tagamiseks sukeldada ainult kuni 8 cm kauguseni baasmooduli korpusest – InspectorCamera 3DL ei tohi kasutada meditsiinilisteks uuringuteks/inimuuringuteks. – Palun järgige kohalike ja riiklike ametite ohutusmeetmeid seadme asjatundliku kasutuse kohta. – Seade ei sobi mõõtmiste teostamiseks ohtliku pinge läheduses. Pöörake seetõttu elektriliste seadmete läheduses mõõtmisi teostades alati tähelepanu juhtivate osade pingevabadusele. Pingevabadus ja taassisselülitamise vastane kaitse peab olema sobivate meetmetega tagatud. Ohutusjuhised Ümberkäimine tehisliku optilise kiirgusega (Saksa OStrV) LEDi väljumisava – Seade töötab riskigrupi RG 0 (vaba grupp, risk puudub) LEDidega vastavalt fotobioloogilisele ohutusele (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) nende aktuaalsetes väljaannetes. – LEDide ligipääsetav kiirgus on sihtotstarbekohasel kasutusel ja mõistlikult ettenähtavatel tingimustel inimsilmale ning inimnahale ohutu. Lugege käsitsusjuhend, kaasasolev vihik „Garantii- ja lisajuhised“ ja aktuaalne informatsioon ning juhised käesoleva juhendi lõpus esitatud interneti-lingil täielikult läbi. Järgige neis sisalduvaid juhiseid. Käesolev dokument tuleb alles hoida ja laserseadise edasiandmisel kaasa anda. !InspectorCamera 3DL

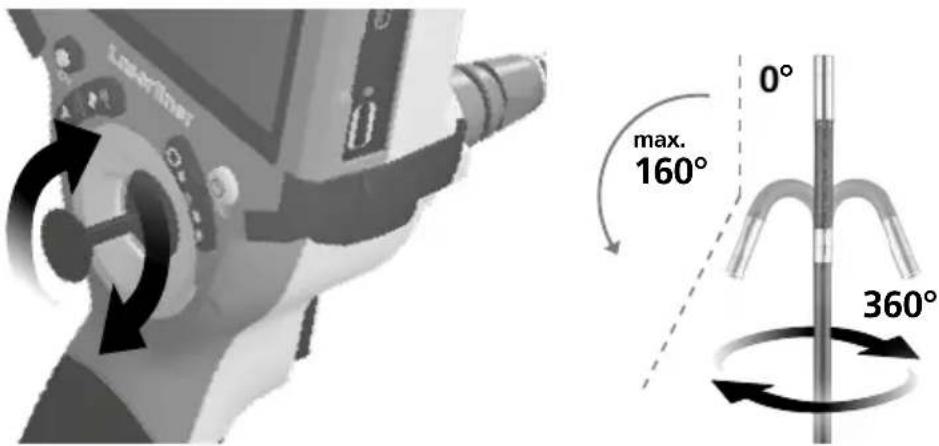

Kaameramooduli lukustus Kaamerapea liigutamise juhthoob

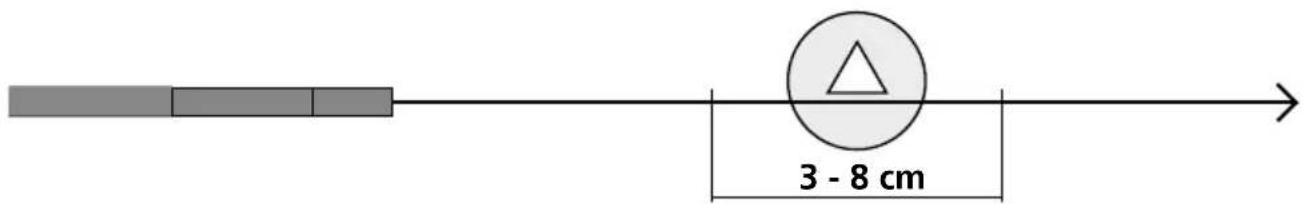

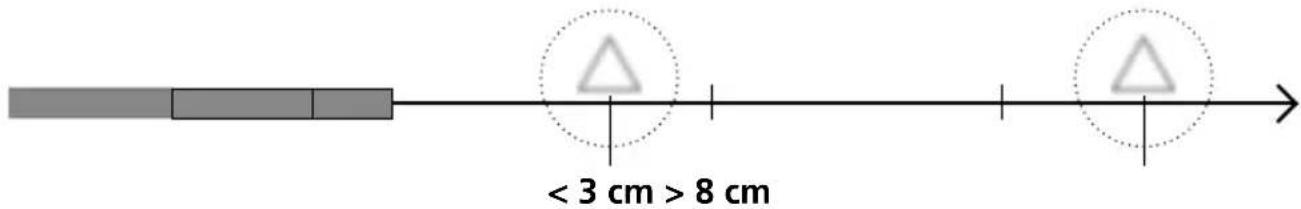

Teravussügavuse piirkond InspectorCamera 3DL annab teravaid pilte kaamerapea ees 3–8 cm alal. Kaugel väljaspool fookuspiirkonda asuvad objektid võivad näida hägused. < 3 cm > 8 cm

Ohutusjuhised Elektromagnetilise kiirgusega ümber käimine – Mõõteseade vastab elektromagnetilise ühilduvuse eeskirjadele ja piirväärtustele vastavalt EMC-määrusele 2014/30/EL. – Järgida tuleb kohalikke käituspiiranguid, näiteks haiglates, lennujaamades, tanklates või südamerütmuritega inimeste läheduses. Valitseb ohtliku mõjutamise või häirimise võimalus elektrooniliste seadmete poolt ja kaudu.68

360° max. 160° Juhised hoolduse ja hoolitsuse kohta Puhastage kõik komponendid kergelt niisutatud lapiga ja vältige puhastus-, küürimisvahendite ning lahustite kasutamist. Ladustage seadet puhtas, kuivas kohas.

Liikuvale 3D-kaamerapeale ei tohi nurga all asendis mõjuda tugev mehaaniline koormus. Jälgige maksimaalset nurgaasendit, minimaalset painderaadiust ja maksimaalset tõmbejõudu, et mitte kahjustada 3D-kaamerapead. Ärge tõmmake ega suruge kaamera sondi äkiliselt. Kaamerapead ei tohi käituse ajal kunagi käega liigutada, vaid ainult juhthoova abil. Kui kaamerasond on kokku keeratud, ei tohi seda käega ega juhthoovaga liigutada. Garantii ei hõlma 3D-kaamerapea ja -sondi kahjustusi, mis on tingitud asjatundmatust käsitsemisest. Uue 3D-kaamerapea maksimaalne nurgaasend on tehasepoolselt 160°, tolerantsiga ± 5°. Selleks peab kaamerasond olema täiesti sirges asendis, st ilma ebavajalike kumeruste või paineteta. Tavaline mehaaniline kulumine võib toote kasutusea jooksul vähendada maksimaalset nurgaasendit.

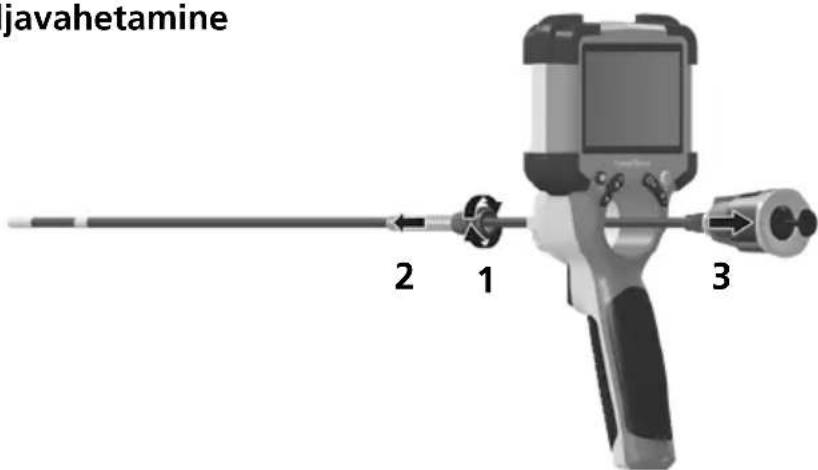

Kaameramooduli väljavahetamine ETInspectorCamera 3DL

ELi ja UK nõuded ja utiliseerimine Seade täidab kõik nõutavad normid vabaks kaubavahetuseks ELi ja UK piires. See toode, kaasa arvatud tarvikud ja pakend, on elektriseade, mis tuleb väärtuslike toorainete tagasisaamiseks suunata vastavalt Euroopa ja UK kasutatud elektri- ja elektroonikaseadmete, akude ja pakendite direktiividele keskkonnasõbralikku taaskasutusse. Elektriseadmed ja pakend ei kuulu olmeprügi hulka. Palun võtke ühendust oma asukohajärgse omavalitsusega, et saada teavet sobivate jäätmejaamade kohta ning järgige vastavaid jäätmekäitlus- ja ohutusjuhiseid kogumispunktides. Edasised ohutus- ja lisajuhised aadressil: https://packd.li/ll/aln/in Tehnilised andmed Õigus tehnilisteks muudatusteks reserveeritud. 24W36 Kaamerapea läbimõõt 6 mm Kaamerasondi kaitseaste IP 68 (Sukeldussügavus 1 m, 60 min.) LED-valgustite arv 8 Kaamera resolutsioon 1280 x 720 pikslit Vaateväli (FOV) 78° Teravussügavus (DOF) 3 … 8 cm Sondi läbimõõt 6 mm Sondi pikkus 2 m Pikkus Kaamerapea 20 mm Sondi min painderaadius 150 mm Omadused Vastupidav diisli, bensiini, mootoriõli, AdBlue®, etüülalkoholi, soolase vee (soolasisaldus 28%) suhtes Töötingimused 0°C … 45°C, Õhuniiskus max 80% rH, mittekondenseeruv, Töökõrgus max 2000 m üle NN (normaalnull) Ladustamistingimused -10°C … 60°C, Õhuniiskus max 80% rH, mittekondenseeruv Kaal 195 g Mõõtmed (L x K x S) 2050 mm x 42 mm x 42 mm70
