InspectorCamera 3DL - інспекційна камера Laserliner - Безкоштовний посібник користувача

Тип продукту	Інспекційна камера (камерний блок для Videolnspector)
Бренд	Laserliner
Модель	InspectorCamera 3DL
Діаметр головки камери	6 мм
Довжина зонда	2 м
Роздільна здатність камери	1280 x 720 пікселів
Поле зору (FOV)	78°
Глибина різкості (DOF)	3 до 8 см
Кількість світлодіодів	8
Ступінь захисту	IP68 (1 м, 60 хв)
Орієнтація головки	До 160° за допомогою важеля керування
Мінімальний радіус вигину зонда	150 мм
Вага	195 г
Розміри (Д x В x Ш)	2050 мм x 42 мм x 42 мм
Робоча температура	0°C до 45°C
Температура зберігання	-10°C до 60°C
Максимальна відносна вологість	80% RH, без конденсації
Стійкість до рідин	Дизель, бензин, моторна олива, AdBlue®, етанол, солона вода (28%)
Догляд та чищення	Злегка волога тканина, без абразивних засобів та розчинників
Вказівки з безпеки	Не використовувати на людях, уникати контакту з кислотами, електрикою, гарячими або рухомими деталями. Не змінювати пристрій.
Запчастини та ремонтопридатність	Змінний камерний блок (див. інструкцію для демонтажу). Гарантія не покриває пошкодження через неправильне поводження.
Загальна інформація	Відповідає вимогам ЄС та GB. Утилізація через пункти збору. Повна інструкція на packd.li/ll/aln/in

Часті запитання - InspectorCamera 3DL Laserliner

Як підключити камеру до базового блоку Videolnspector?

Камера підключається через фіксацію камерного блоку (позначка 3). Переконайтеся, що зонд добре вставлений та зафіксований перед використанням.

Чи можна використовувати камеру під водою?

Так, зонд має клас IP68 до 1 метра глибини протягом 60 хвилин. Переконайтеся, що залишається проміжок 10 см між верхньою частиною кабелю та корпусом базового блоку.

Яка глибина різкості камери?

Глибина різкості становить від 3 до 8 см перед головкою камери. Об'єкти за межами цього діапазону можуть виглядати розмитими.

Як орієнтувати головку камери?

Використовуйте важіль керування (позначка 4), щоб повернути головку камери до 160°. Не маніпулюйте нею руками під час роботи.

Чи стійка камера до хімічних речовин?

Вона стійка до дизелю, бензину, моторної оливи, AdBlue®, етанолу та солоної води (вміст солі 28%). Уникайте контакту з кислотами або агресивними розчинниками.

Як чистити камеру?

Очищайте всі компоненти злегка вологою тканиною. Не використовуйте миючі засоби, абразиви або розчинники. Зберігайте пристрій у сухому та чистому місці.

Який мінімальний радіус вигину зонда?

Мінімальний радіус вигину становить 150 мм. Не згинайте зонд більше, щоб уникнути пошкодження.

Чи можна використовувати цю камеру з іншими базовими блоками?

InspectorCamera 3DL спеціально розроблена для базового блоку Videolnspector від Laserliner. Її використання з іншими пристроями не гарантується.

Чи виявляє камера електричну напругу?

Ні, камера не призначена для вимірювання напруги. Вона не має функції виявлення напруги. Завжди перевіряйте відсутність напруги перед оглядом поблизу електричних установок.

Що робити у разі несправності?

Спочатку ознайомтеся з повною інструкцією на packd.li/ll/aln/in. Якщо проблема не зникає, зверніться до служби підтримки Laserliner. Пошкодження, спричинені неправильним використанням (наприклад, надмірне натягування, ручне скручування головки), не покриваються гарантією.

ПОСІБНИК КОРИСТУВАЧА InspectorCamera 3DL Laserliner

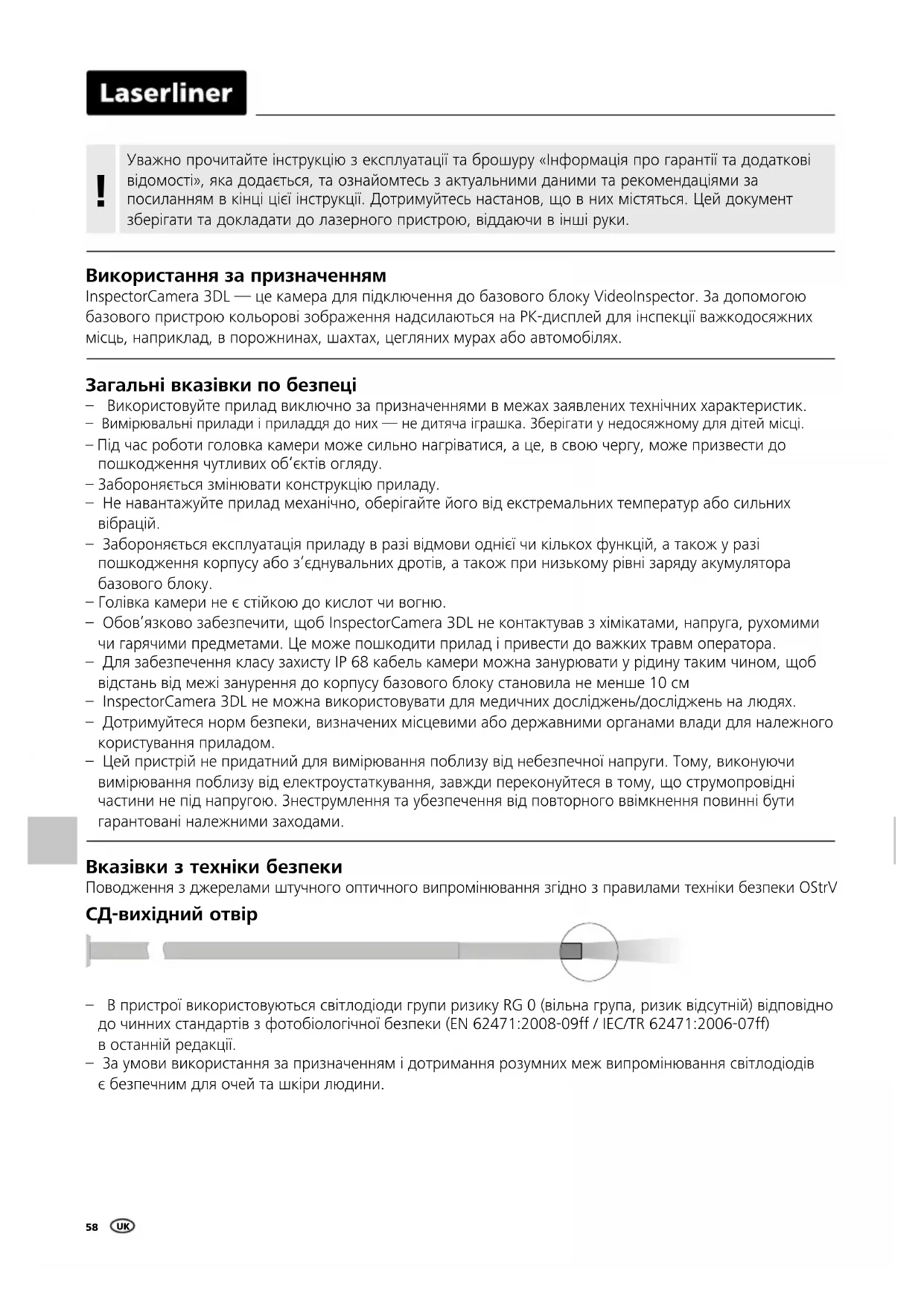

Уважно прочитайте інструкцію з експлуатації та брошуру «Інформація про гарантії та додаткові відомості», яка додається, та ознайомтесь з актуальними даними та рекомендаціями за посиланням в кінці цієї інструкції. Дотримуйтесь настанов, що в них містяться. Цей документ зберігати та докладати до лазерного пристрою, віддаючи в інші руки.

Використання за призначенням

InspectorCamera 3DL — це камера для підключення до базового блоку VideoInspector. За допомогою базового пристрою кольорові зображення надсилаються на РК-дисплей для інспекції важкодосяжних місць, наприклад, в порожнинах, шахтах, цегляних мурах або автомобілях.

Загальні вказівки по безпеці

– Використовуйте прилад виключно за призначеннями в межах заявлених технічних характеристик.
– Вимірювальні прилади і приладдя до них — не дитяча іграшка. Зберігати у недосяжному для дітей місці.
– Під час роботи головка камери може сильно нагріватися, а це, в свою чергу, може призвести до пошкодження чутливих об'єктів огляду.
– Забороняється змінювати конструкцію приладу.
– Не навантажуйте прилад механічно, оберігайте його від екстремальних температур або сильних вібрацій.
– Забороняється експлуатація приладу в разі відмови однієї чи кількох функцій, а також у разі пошкодження корпусу або з'єднувальних дротів, а також при низькому рівні заряду акумулятора базового блоку.
– Голівка камери не є стійкою до кислот чи вогню.
– Обов'язково забезпечити, щоб InspectorCamera 3DL не контактував з хімікатами, напруга, рухомими чи гарячими предметами. Це може пошкодити прилад і привести до важких травм оператора.
– Для забезпечення класу захисту IP 68 кабель камери можна занурювати у рідину таким чином, щоб відстань від межі занурення до корпусу базового блоку становила не менше 10 см
– InspectorCamera 3DL не можна використовувати для медичних досліджень/досліджень на людях.
– Дотримуйтеся норм безпеки, визначених місцевими або державними органами влади для належного користування приладом.
– Цей пристрій не придатний для вимірювання поблизу від небезпечної напруги. Тому, виконуючи вимірювання поблизу від електроустаткування, завжди переконуйтеся в тому, що струмопровідні частини не під напругою. Знеструмлення та убезпечення від повторного ввімкнення повинні бути гарантовані належними заходами.

Вказівки з техніки безпеки

Поводження з джерелами штучного оптичного випромінювання згідно з правилами техніки безпеки OStrV

СД-вихідний отвір

– В пристрої використовуються світлодіоди групи ризику RG 0 (вільна група, ризик відсутній) відповідно до чинних стандартів з фотобіологічної безпеки (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) в останній редакції.
– За умови використання за призначенням і дотримання розумних меж випромінювання світлодіодів є безпечним для очей та шкіри людини.

Вказівки з техніки безпеки

Поводження з джерелами електромагнітного випромінювання

– Вимірювальний прилад відповідає вимогам і обмеженням щодо електромагнітної сумісності згідно з директивою ЄС про електромагнітної сумісності (EMC) 2014/30/EU.
– Необхідно дотримуватися локальних експлуатаційних обмежень, наприклад, в лікарнях, літаках, на заправних станціях або поруч з людьми з електрокардіостимулятором. Існує можливість негативного впливу або порушення роботи електронних пристроїв / через електронні пристрої.

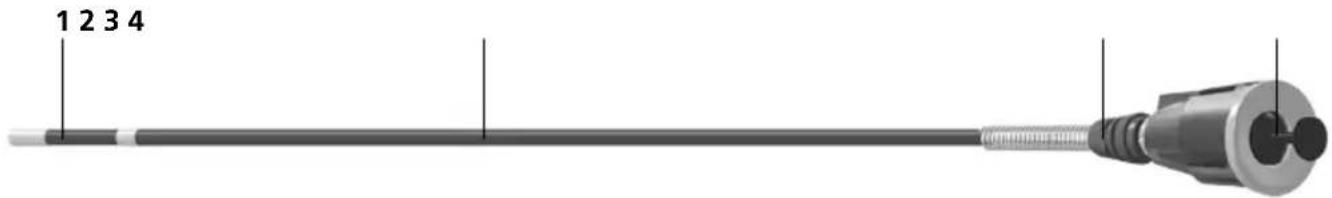

1 Голівки камери
2 Зонд камери

3 Пристрій кріплення камери
4 Регулюючий важіль для переміщення головки камери

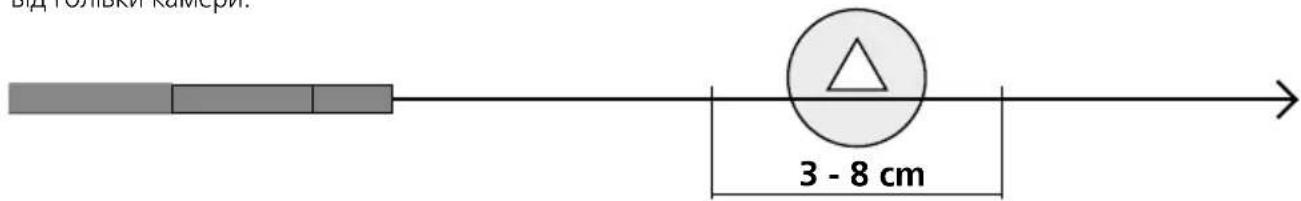

1 Глибина різко зображуваного простору

Камери InspectorCamera 3DL дозволяє отримувати чіткі зображення на відстані 3 - 8 см від голівки камери.

Об'єкти, що знаходяться далеко за межами діапазону фокусування, можуть виглядати нечіткими.

2 Вирівнювання голівки камери

Максимальне кутове положення нової головки 3D-камери, задане заводом-виробником, становить 160° з допуском ± 5°. Для цього зонд камери повинен знаходитися в абсолютно прямому положенні, тобто без непотрібних вигинів або поворотів. Внаслідок нормального механічного зносу максимальне кутове положення протягом усього терміну служби виробу може поступово зменшуватися.

!

Рухому головку 3D-камери у положенні під кутом не можна піддавати значному механічному навантаженню. Щоб запобігти пошкодженню головки 3D-камери, стежте за максимальним кутом нахилу, мінімальним радіусом вигину та максимальним зусиллям тяги. Не смикайте і не штовхайте зонд камери. Головку камери категорично забороняється переміщувати вручну, це можна робити лише за допомогою регулюючого важеля. У розгорнутому стані зонд камери не можна переміщати ні рукою, ні регулюючим важелем.

Гарантія не поширюється на пошкодження головки і зонда 3D-камери, спричинені неналежним поводженням.

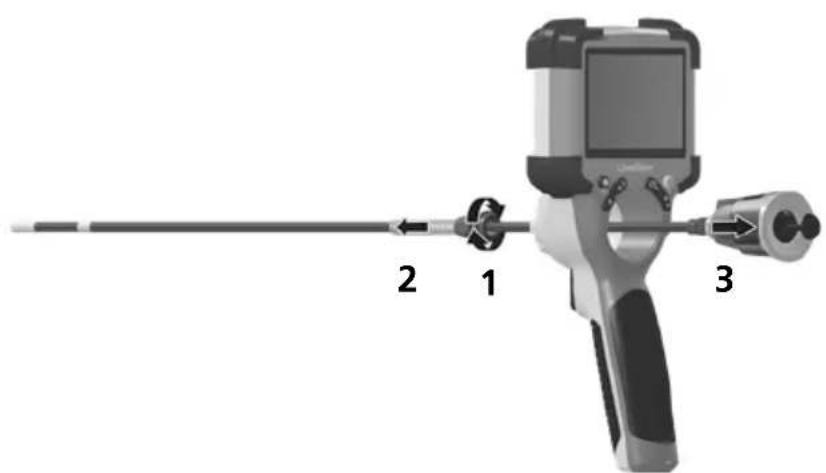

Заміна камери

Інструкція з технічного обслуговування та догляду

Всі компоненти слід очищувати зволоженою тканиною, уникати застосування миючих або чистячих засобів, а також розчинників. Зберігати пристрій у чистому, сухому місці.

Технічні дані
Право на технічні зміни збережене. 24W36

Діаметр головки камери 6 мм
Клас захисту зонда камери IP 68 (Глибина занурення 1 м, 60 хв.)
Кількість світлодіодів 8
Роздільність камери 1280 x 720 пікселів
Поле огляду (FOV) 78°
Глибина різкості (DOF) 3 ... 8 см
Діаметр зонда 6	мм
Довжина зонда 2 м
Довжина Голівка камери	20 мм
Мін. радіус вигину зонда	150 мм
Особливості	Стійка до дизельного палива, бензину, моторної оливи, AdBlue®, етилового спирту, солоної води (вміст солі до 28 %).
Режим роботи	0°C ... 45°C, Вологість повітря max. 80% rН, без конденсації, Робоча висота макс. 2000 м над рівнем моря (нормальний нуль)
Умови зберігання -10°C ... 60°C, Вологість повітря max. 80% rН, без конденсації
Вага	195 г
Габаритні розміри (Ш x В x Г)	2050 мм x 42 мм x 42 мм

Приписи ЄС та Великобританії та утилізація

Цей пристрій відповідає всім необхідним нормам, які регламентують вільний товарообіг на території ЄС та Великої Британії.

Цей виріб, включаючи комплектуючі та упаковку, є електричним пристроєм, який згідно з директивами ЄС та Великобританії про старі електричні та електронні пристрої, елементи живлення, акумулятори та пакувальні матеріали повинен бути передано на утилізацію екологічно безпечним способом з метою отримання цінної сировини. Електроприлади і упаковку не можна утилізувати разом з побутовим сміттям. Щоб отримати інформацію про відповідні пункти утилізації, звертайтеся до свого муніципалітету і дотримуйтесь відповідних інструкцій з утилізації та техніки безпеки в пунктах збору відходів.

Детальні вказівки щодо безпеки й додаткова інформація на сайті:

https://packd.li/ll/aln/in

!
