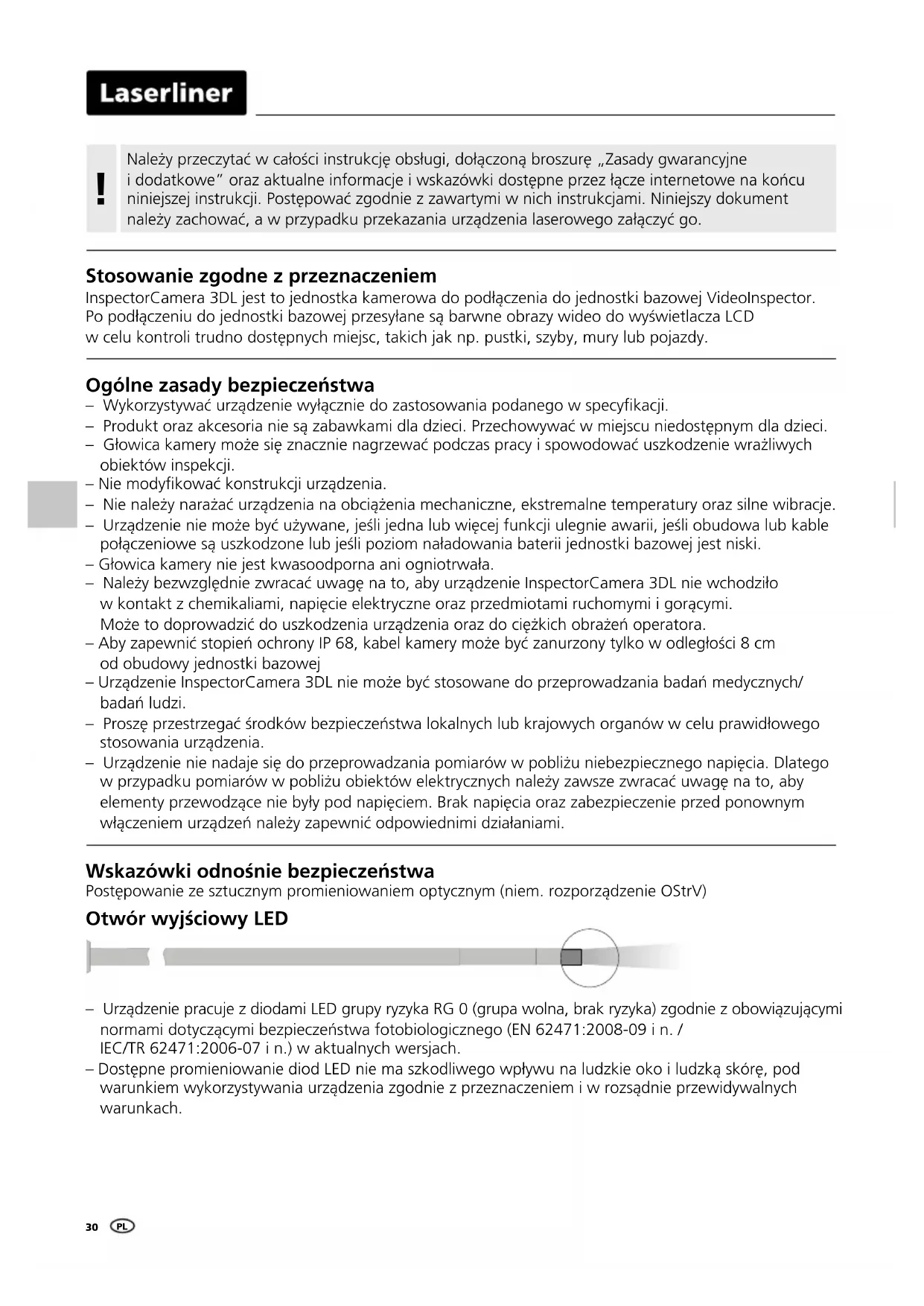

– Urządzenie pracuje zdiodami LED grupy ryzyka RG 0 (grupa wolna, brak ryzyka) zgodnie zobowiązującymi normami dotyczącymi bezpieczeństwa fotobiologicznego (EN 62471:2008-09 in. / IEC/TR 62471:2006-07 in.) waktualnych wersjach. – Dostępne promieniowanie diod LED nie ma szkodliwego wpływu na ludzkie oko iludzką skórę, pod warunkiem wykorzystywania urządzenia zgodnie zprzeznaczeniem iw rozsądnie przewidywalnych warunkach. Otwór wyjściowy LED Wskazówki odnośnie bezpieczeństwa Postępowanie ze sztucznym promieniowaniem optycznym (niem. rozporządzenie OStrV) Ogólne zasady bezpieczeństwa – Wykorzystywać urządzenie wyłącznie do zastosowania podanego wspecykacji. – Produkt oraz akcesoria nie są zabawkami dla dzieci. Przechowywać wmiejscu niedostępnym dla dzieci. – Głowica kamery może się znacznie nagrzewać podczas pracy i spowodować uszkodzenie wrażliwych obiektów inspekcji. – Nie modykować konstrukcji urządzenia. – Nie należy narażać urządzenia na obciążenia mechaniczne, ekstremalne temperatury oraz silne wibracje. – Urządzenie nie może być używane, jeśli jedna lub więcej funkcji ulegnie awarii, jeśli obudowa lub kable połączeniowe są uszkodzone lub jeśli poziom naładowania baterii jednostki bazowej jest niski. – Głowica kamery nie jest kwasoodporna ani ogniotrwała. – Należy bezwzględnie zwracać uwagę na to, aby urządzenie InspectorCamera 3DL nie wchodziło w kontakt z chemikaliami, napięcie elektryczne oraz przedmiotami ruchomymi i gorącymi. Może to doprowadzić do uszkodzenia urządzenia oraz do ciężkich obrażeń operatora. – Aby zapewnić stopień ochrony IP 68, kabel kamery może być zanurzony tylko w odległości 8 cm od obudowy jednostki bazowej – Urządzenie InspectorCamera 3DL nie może być stosowane do przeprowadzania badań medycznych/ badań ludzi. – Proszę przestrzegać środków bezpieczeństwa lokalnych lub krajowych organów w celu prawidłowego stosowania urządzenia. – Urządzenie nie nadaje się do przeprowadzania pomiarów w pobliżu niebezpiecznego napięcia. Dlatego w przypadku pomiarów w pobliżu obiektów elektrycznych należy zawsze zwracać uwagę na to, aby elementy przewodzące nie były pod napięciem. Brak napięcia oraz zabezpieczenie przed ponownym włączeniem urządzeń należy zapewnić odpowiednimi działaniami. Stosowanie zgodne zprzeznaczeniem InspectorCamera 3DL jest to jednostka kamerowa do podłączenia do jednostki bazowej VideoInspector. Po podłączeniu do jednostki bazowej przesyłane są barwne obrazy wideo do wyświetlacza LCD w celu kontroli trudno dostępnych miejsc, takich jak np. pustki, szyby, mury lub pojazdy. Należy przeczytać wcałości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne idodatkowe” oraz aktualne informacje iwskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszy dokument należy zachować, a w przypadku przekazania urządzenia laserowego załączyć go. !InspectorCamera 3DL

Blokada modułu kamery Dźwignia sterująca do przesuwania głowicy kamery

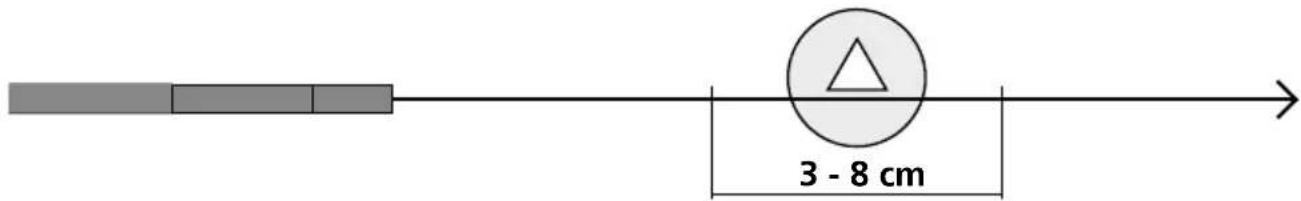

Zakres głębi ostrości Urządzenia InspectorCamera 3DL wykonuje ostre zdjęcia wzakresie 3–8cm przed głowicą kamery. Obiekty leżące daleko poza obszarem ogniskowania mogą być nieostre. < 3 cm > 8 cm

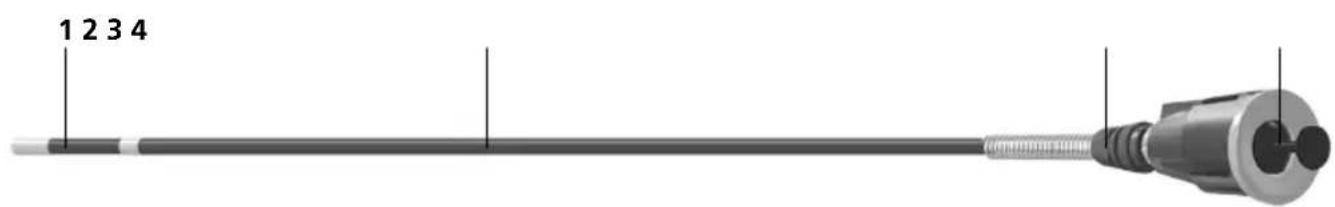

Zasady bezpieczeństwa Postępowanie z promieniowaniem elektromagnetycznym – Przyrząd pomiarowy został skonstruowany zgodnie zprzepisami i wartościami granicznymi kompatybilności elektromagnetycznej wg dyrektywy EMC 2014/30/UE. – Należy zwracać uwagę na lokalne ograniczenia stosowania np. w szpitalach, w samolotach, na stacjach paliw oraz wpobliżu osób z rozrusznikami serca. Występuje możliwość niebezpiecznego oddziaływania lub zakłóceń wurządzeniach elektronicznych iprzez urządzenia elektroniczne.32

360° max. 160° Ruchoma głowica kamery 3D nie może być poddawana silnym naprężeniom mechanicznym pod kątem. Należy przestrzegać maksymalnego położenia kątowego, minimalnego promienia gięcia i maksymalnej siły pociągowej, aby nie uszkodzić głowicy kamery 3D. Nie szarpać ani nie naciskać sondy kamery. Głowicy kamery nie wolno nigdy przesuwać ręcznie, lecz wyłącznie za pomocą dźwigni sterującej. Po zwinięciu sonda kamery nie może być poruszana ręcznie ani za pomocą dźwigni sterującej. Uszkodzenia głowicy kamery 3D i sondy spowodowane niewłaściwą obsługą nie są objęte gwarancją. Maksymalne położenie kątowe głowicy kamery 3D w stanie fabrycznie nowym wynosi 160° z tolerancją ±5°. W tym celu sonda kamery musi znajdować się w całkowicie prostej pozycji, tj. bez zbędnych zakrzywień lub zagięć. Normalne zużycie mechaniczne może zmniejszyć maksymalne położenie kątowe w okresie eksploatacji produktu.

Ustawianie głowicy kamery Wskazówki dotyczące konserwacji ipielęgnacji Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania irozpuszczalników. Przechowywać urządzenie wczystym, suchym miejscu.

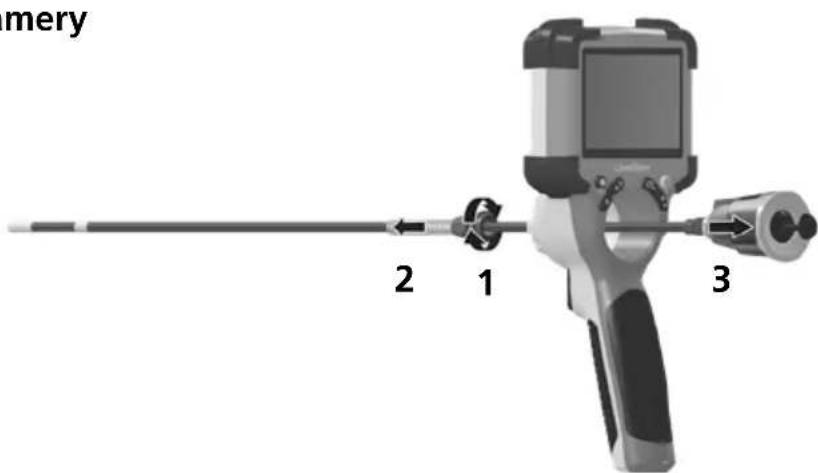

Wymiana modułu kamery PLInspectorCamera 3DL

Przepisy UE iUK oraz utylizacja Urządzenie spełnia wszelkie normy wymagane do wolnego obrotu towarów wUE iUK. Ten produkt, wraz zakcesoriami iopakowaniem, jest urządzeniem elektrycznym, które należy poddać recyklingowi wsposób przyjazny dla środowiska, zgodnie zdyrektywami europejskimi ibrytyjskimi dotyczącymi zużytego sprzętu elektrycznego ielektronicznego, baterii iopakowań, wcelu odzyskania cennych surowców. Urządzenia elektryczne i opakowania nie należą do odpadów domowych. Należy skontaktować się z gminą w celu uzyskania informacji na temat odpowiednich zakładów utylizacji i przestrzegać odpowiednich instrukcji dotyczących utylizacji i bezpieczeństwa w punktach zbiórki. Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz: https://packd.li/ll/aln/in Dane techniczne Zastrzega się możliwość zmian technicznych. 24W36 Średnica głowicy kamery 6 mm Stopień ochrony sondy kamery IP 68 (zagłębienie 1 m, 60 min) Liczba lamp LED 8 Rozdzielczość kamery 1280 x 720 pikseli Pole widzenia (FOV) 78° Głębia ostrości (DOF) 3 … 8 cm Średnica sondy 6 mm Długość sondy 2 m Długość Głowica kamery 20 mm Min. promień gięcia sondy 150 mm Cechy Odporny na olej napędowy, benzynę, olej silnikowy, AdBlue®, alkohol etylowy, słoną wodę (zawartość soli 28%) Warunki pracy 0°C … 45°C, Wilgotność powietrza maks. 80% wilgotności względnej, bez skraplania, Wysokość robocza maks. 2000 m nad punktem zerowym normalnym Warunki przechowywania -10°C … 60°C, Wilgotność powietrza maks. 80% wilgotności względnej, bez skraplania Masa 195 g Wymiary (szer. x wys. x gł.) 2050 mm x 42 mm x 42 mm34
