InspectorCamera 3DL - Inspekční kamera Laserliner - Bezplatný návod k obsluze

Typ produktu	Inspekční kamera (kamerová jednotka pro Videolnspector)
Značka	Laserliner
Model	InspectorCamera 3DL
Průměr hlavice kamery	6 mm
Délka sondy	2 m
Rozlišení kamery	1280 x 720 pixelů
Zorné pole (FOV)	78°
Hloubka ostrosti (DOF)	3 až 8 cm
Počet LED	8
Stupeň krytí	IP68 (1 m, 60 min)
Orientace hlavice	Až 160° pomocí ovládací páky
Minimální poloměr ohybu sondy	150 mm
Hmotnost	195 g
Rozměry (D x V x Š)	2050 mm x 42 mm x 42 mm
Provozní teplota	0°C až 45°C
Skladovací teplota	-10°C až 60°C
Max. relativní vlhkost	80% RH, nekondenzující
Odolnost vůči kapalinám	Nafta, benzín, motorový olej, AdBlue®, etanol, slaná voda (28%)
Údržba a čištění	Mírně navlhčený hadřík, nepoužívejte abrazivní prostředky ani rozpouštědla
Bezpečnostní pokyny	Nepoužívat na lidech, vyvarovat se kontaktu s kyselinami, elektřinou, horkými nebo pohyblivými částmi. Neupravovat zařízení.
Náhradní díly a opravitelnost	Vyměnitelná kamerová jednotka (viz návod k demontáži). Záruka se nevztahuje na poškození nesprávným zacházením.
Obecné informace	V souladu s EU a GB. Recyklace prostřednictvím sběrných míst. Kompletní návod na packd.li/ll/aln/in

Často kladené otázky - InspectorCamera 3DL Laserliner

Jak připojit kameru k základní jednotce Videolnspector?

Kamera se připojuje pomocí zámku kamerové jednotky (označení 3). Před použitím se ujistěte, že je sonda řádně zasunuta a zajištěna.

Lze kameru používat pod vodou?

Ano, sonda je klasifikována jako IP68 do hloubky 1 metru po dobu 60 minut. Dbejte na to, aby mezi horní částí kabelu a tělem základní jednotky zůstala mezera 10 cm.

Jaká je hloubka ostrosti kamery?

Hloubka ostrosti je mezi 3 a 8 cm před hlavicí kamery. Objekty za touto vzdáleností mohou být rozmazané.

Jak orientovat hlavici kamery?

Pomocí ovládací páky (označení 4) otáčejte hlavicí kamery až o 160°. Během zásahu s ní nemanipulujte rukou.

Odolává kamera chemikáliím?

Odolává naftě, benzínu, motorovému oleji, AdBlue®, etanolu a slané vodě (obsah soli 28%). Vyvarujte se kontaktu s kyselinami nebo agresivními rozpouštědly.

Jak čistit kameru?

Všechny součásti čistěte mírně navlhčeným hadříkem. Nepoužívejte čisticí prostředky, drátěnky ani rozpouštědla. Skladujte zařízení na suchém a čistém místě.

Jaký je minimální poloměr ohybu sondy?

Minimální poloměr ohybu je 150 mm. Sondu nepřehýbejte, aby nedošlo k jejímu poškození.

Mohu tuto kameru používat s jinými základními jednotkami?

InspectorCamera 3DL je navržena speciálně pro základní jednotku Videolnspector od Laserliner. Její použití s jinými zařízeními není zaručeno.

Detekuje kamera elektrické napětí?

Ne, kamera není určena k měření napětí. Nemá funkci detekce napětí. Před jakoukoli kontrolou v blízkosti elektrických instalací vždy zkontrolujte absenci napětí.

Co dělat v případě poruchy?

Nejprve si prostudujte kompletní návod na packd.li/ll/aln/in. Pokud problém přetrvává, kontaktujte poprodejní servis Laserliner. Poškození způsobená nesprávným použitím (např. nadměrné tahání, ruční kroucení hlavice) nejsou kryta zárukou.

NÁVOD K OBSLUZE InspectorCamera 3DL Laserliner

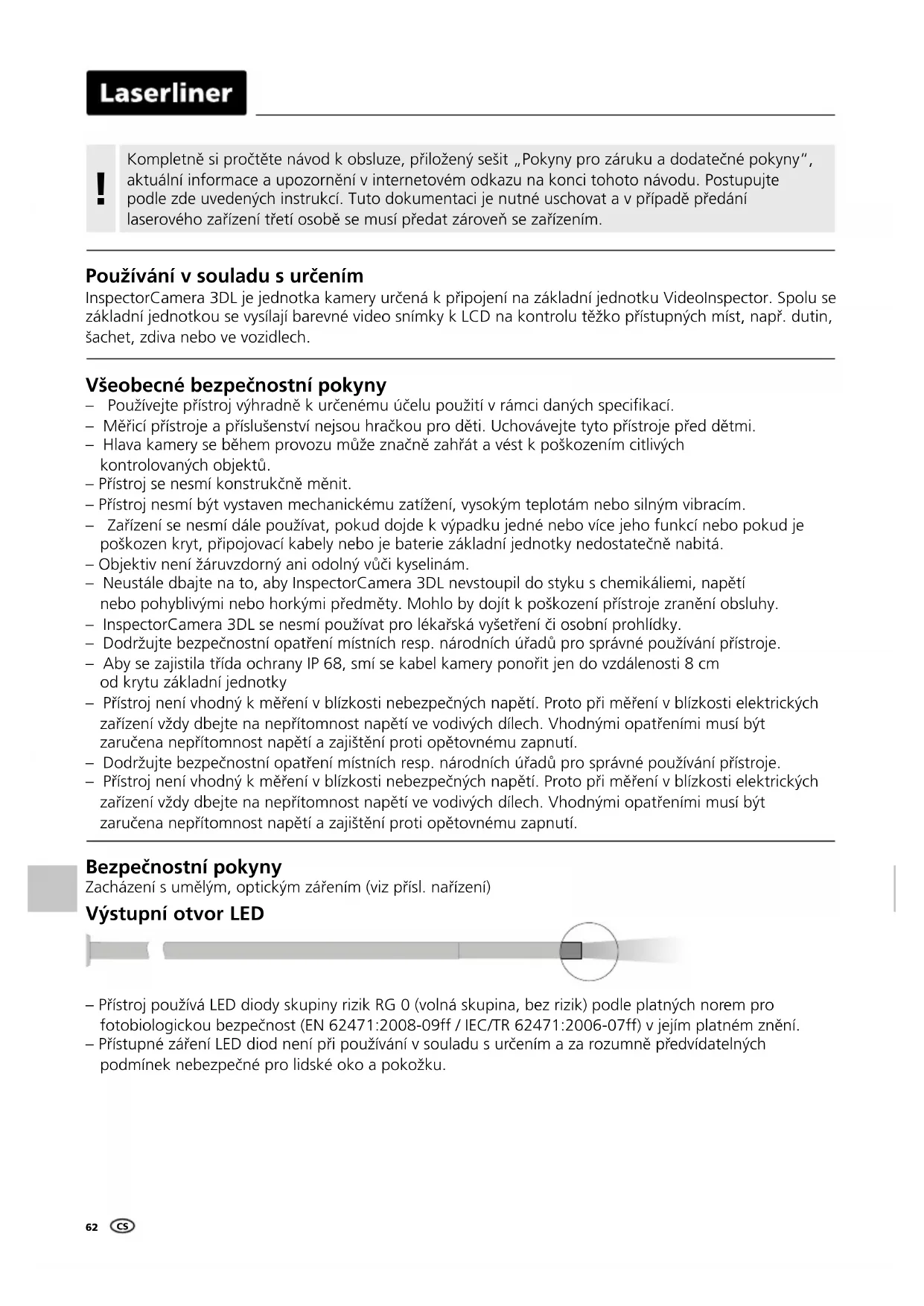

Kompletně si pročtěte návod k obsluze, přiložený sešit „Pokyny pro záruku a dodatečné pokyny“, aktuální informace a upozornění v internetovém odkazu na konci tohoto návodu. Postupujte podle zde uvedených instrukcí. Tuto dokumentaci je nutné uschovat a v případě předání laserového zařízení třetí osobě se musí předat zároveň se zařízením.

Používání v souladu s určením

InspectorCamera 3DL je jednotka kamery určená k připojení na základní jednotku Videolnspector. Spolu se základní jednotkou se vysílají barevné video snímky k LCD na kontrolu těžko přístupných míst, např. dutin, šachet, zdiva nebo ve vozidlech.

Všeobecné bezpečnostní pokyny

– Používejte přístroj výhradně k určenému účelu použití v rámci daných specifikací.
– Měřicí přístroje a příslušenství nejsou hračkou pro děti. Uchovávejte tyto přístroje před dětmi.
- Hlava kamery se během provozu může značně zahřát a vést k poškozením citlivých kontrolovaných objektů.
– Přístroj se nesmí konstrukčně měnit.
– Přístroj nesmí být vystaven mechanickému zatížení, vysokým teplotám nebo silným vibracím.
- Zařízení se nesmí dále používat, pokud dojde k výpadku jedné nebo více jeho funkcí nebo pokud je poškozen kryt, připojovací kabely nebo je baterie základní jednotky nedostatečně nabitá.
– Objektiv není žáruvzdorný ani odolný vůči kyselinám.
- Neustále dbajte na to, aby InspectorCamera 3DL nevstoupil do styku s chemikáliemi, napětí nebo pohyblivými nebo horkými předměty. Mohlo by dojít k poškození přístroje zranění obsluhy.
– InspectorCamera 3DL se nesmí používat pro lékařská vyšetření či osobní prohlídky.
– Dodržujte bezpečnostní opatření místních resp. národních úřadů pro správné používání přístroje.
- Aby se zajistila třída ochrany IP 68, smí se kabel kamery ponořit jen do vzdálenosti 8 cm od krytu základní jednotky
– Přístroj není vhodný k měření v blízkosti nebezpečných napětí. Proto při měření v blízkosti elektrických zařízení vždy dbejte na nepřítomnost napětí ve vodivých dílech. Vhodnými opatřeními musí být zaručena nepřítomnost napětí a zajištění proti opětovnému zapnutí.
– Dodržujte bezpečnostní opatření místních resp. národních úřadů pro správné používání přístroje.
- Přístroj není vhodný k měření v blízkosti nebezpečných napětí. Proto při měření v blízkosti elektrických zařízení vždy dbejte na nepřítomnost napětí ve vodivých dílech. Vhodnými opatřeními musí být zaručena nepřítomnost napětí a zajištění proti opětovnému zapnutí.

Bezpečnostní pokyny

Zacházení s umělým, optickým zářením (viz přísl. nařízení)

Výstupní otvor LED

– Přístroj používá LED diody skupiny rizik RG 0 (volná skupina, bez rizik) podle platných norem pro fotobiologickou bezpečnost (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) v jejím platném znění.
– Přístupné záření LED diod není při používání v souladu s určením a za rozumně předvídatelných podmínek nebezpečné pro lidské oko a pokožku.

Bezpečnostní pokyny

Zacházení s elektromagnetickým zářením

• Měřicí přístroj dodržuje předpisy a mezní hodnoty pro elektromagnetickou kompatibilitu podle směrnice EMC 2014/30/EU.
  – Je třeba dodržovat místní omezení, např. v nemocnicích, letadlech, čerpacích stanicích nebo v blízkosti osob s kardiostimulátory. Existuje možnost nebezpečného ovlivnění nebo poruchy elektronických přístrojů.

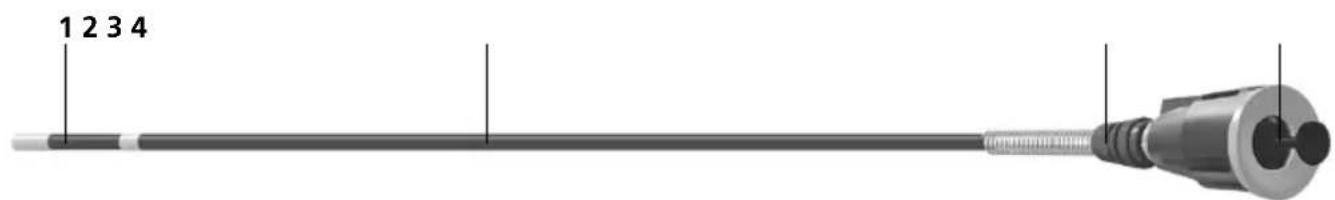

1 Hlavou kamery

2 Sonda kamery

3 Aretace kamerové jednotky

4 Ovládací páka pro pohyb hlavy kamery

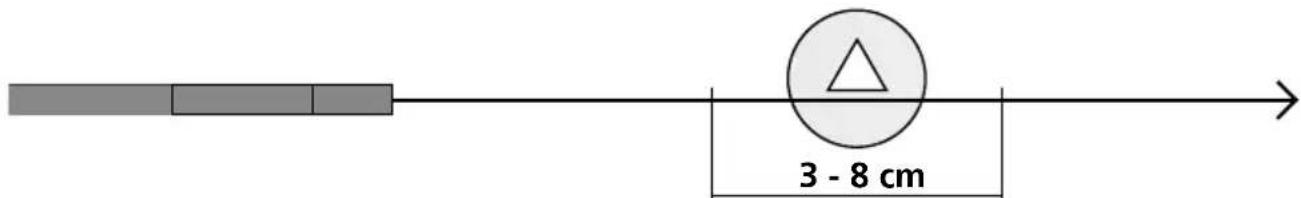

1 Rozsah hloubky ostrosti

Kamera InspectorCamera 3DL zprostředkuje ostré snímky v rozsahu 3 - 8 cm před hlavou kamery.

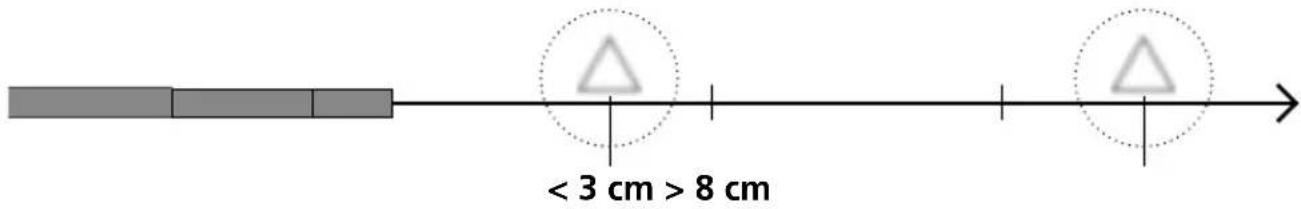

Objekty, které jsou daleko mimo rozsah zaostření, se mohou jevit neostře.

2 Vyrovnání hlavy kamery

Maximální úhlová poloha 3D hlavy kamery v novém stavu je 160° s tolerancí ± 5°. Přitom musí být sonda kamery ve zcela rovné poloze, tedy bez zbytečných nerovností nebo ohybů. Běžné mechanické opotřebování může během životnosti výrobku snížit maximální úhlovou polohu.

Pohyblivá 3D hlava kamery nesmí být při naklonění vystavena silnému mechanickému namáhání. Dodržujte maximální úhlovou polohu, minimální poloměr ohybu a maximální tažnou sílu, aby nedošlo k poškození 3D hlavy kamery. Sondu kamery prudce neodtrhávejte ani neposunujte trhavým pohybem. Hlava kamery se při použití nesmí nikdy přesouvat rukou, ale jen pomocí ovládací páky. Ve srolovaném stavu se sondou kamery nesmí hýbat rukou ani ovládací pákou.

Ze záruky jsou vyloučena poškození 3D hlavy a sondy kamery z důvodu nesprávného zacházení.

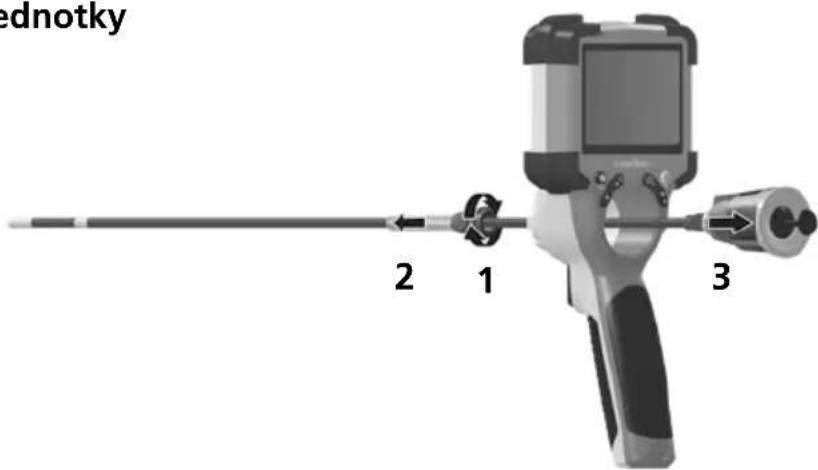

B Výměna kamerové jednotky

Pokyny pro údržbu a ošetřování

Všechny komponenty čistěte lehce navlhčeným hadrem a nepoužívejte žádné čisticí nebo abrazivní prostředky ani rozpouštědla. Skladujte přístroj na čistém, suchém místě.

Technické parametry
Technické změny vyhrazeny. 24W36

Průměr hlava kamery 6 mm
Třída krytí kamerové sondy IP 68 (hloubka ponoru 1 m, 60 min.)
Počet osvětlovacích prostředků LED	8
Rozlišení kamery 1280 x 720 bodů
Zorné pole (FOV) 78°
Hloubka ostrosti (DOF) 3 ... 8 cm
Průměr sonda 6 mm
Délka sondy 2 m
Délka Objektiv 20 mm
Min. poloměr ohybu sondy 150 mm
Funkce	Odolnost proti naftě, benzínu, motorovému oleji, AdBlue®, etylalkoholu, slané vodě (obsah soli 28 %)
Pracovní podmínky	0°C ... 45°C, Vlhkost vzduchu max. 80% rH, nekondenzující, Pracovní výška max. 2000 m n.m (normální nulový bod)
Skladovací podmínky -10°C ... 60°C, Vlhkost vzduchu max. 80% rH, nekondenzující
Hmotnost 195 g
Rozměry (Š x V x H) 2050 mm x 42 mm x 42 mm

Ustanovení EU a UK a likvidace

Přístroj splňuje všechny potřebné normy pro volný pohyb zboží v rámci EU a UK.

Tento výrobek, včetně příslušenství a obalu, je elektrický spotřebič, který podle evropských a britských směrnic o odpadních elektrických a elektronických zařízeních, bateriích a obalech musí být recyklován způsobem šetrným k životnímu prostředí, aby se znovu získaly cenné suroviny. Elektrické spotřebiče a obaly nepatří do domovního odpadu. Na vašem obecním úřadu se informujte o příslušných zařízeních pro likvidaci odpadu a dodržujte příslušné pokyny týkající se likvidace a bezpečnosti na sběrných místech.

Další bezpečnostní a dodatkové pokyny najdete na:

https://packd.li/ll/aln/in

!
