KÄYTTÖOHJE InspectorCamera 3DL Laserliner

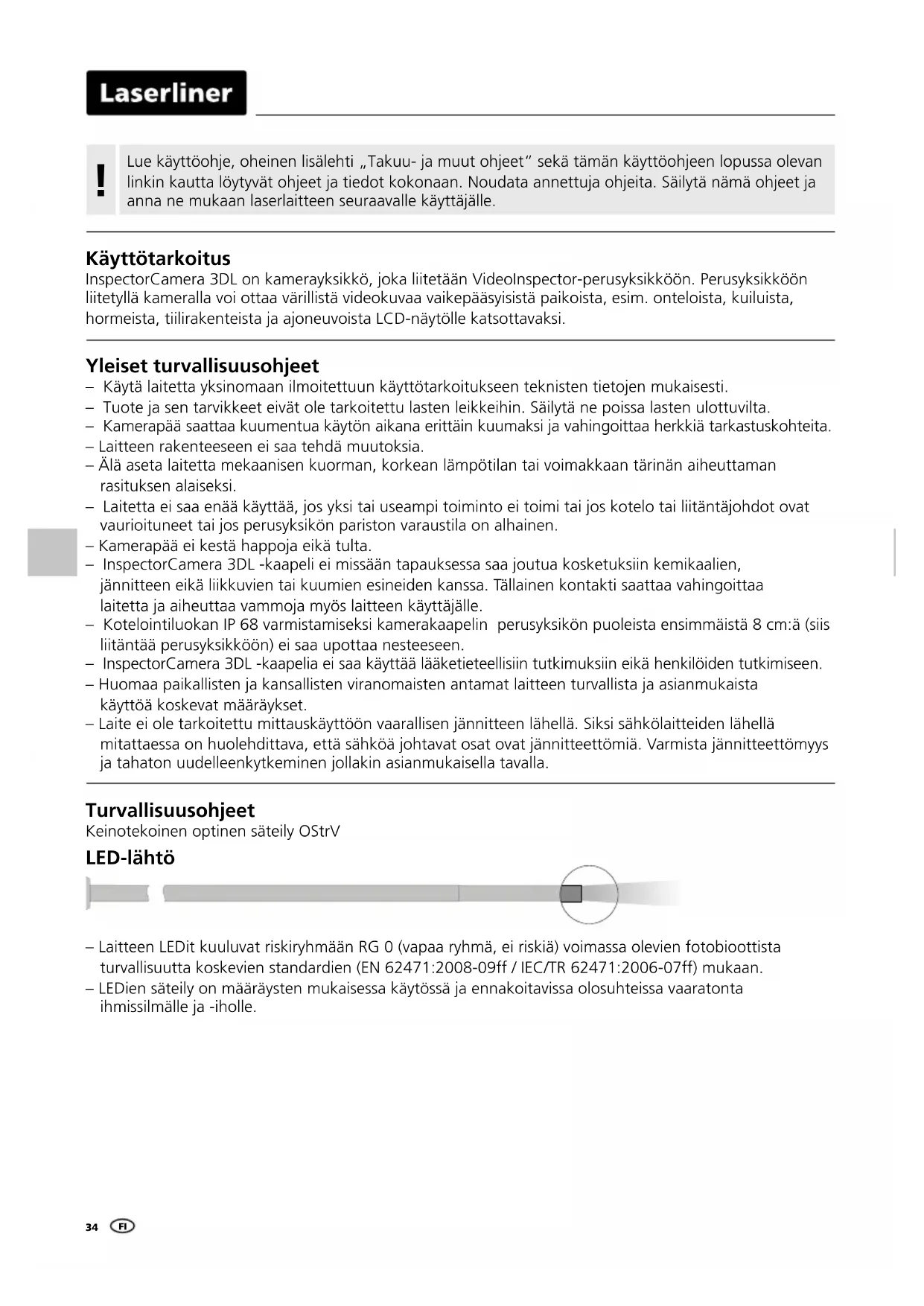

Käyttötarkoitus InspectorCamera 3DL on kamerayksikkö, joka liitetään VideoInspector-perusyksikköön. Perusyksikköön liitetyllä kameralla voi ottaa värillistä videokuvaa vaikepääsyisistä paikoista, esim. onteloista, kuiluista, hormeista, tiilirakenteista ja ajoneuvoista LCD-näytölle katsottavaksi. Yleiset turvallisuusohjeet – Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti. – Tuote ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta. – Kamerapää saattaa kuumentua käytön aikana erittäin kuumaksi ja vahingoittaa herkkiä tarkastuskohteita. – Laitteen rakenteeseen ei saa tehdä muutoksia. – Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi. – Laitetta ei saa enää käyttää, jos yksi tai useampi toiminto ei toimi tai jos kotelo tai liitäntäjohdot ovat vaurioituneet tai jos perusyksikön pariston varaustila on alhainen. – Kamerapää ei kestä happoja eikä tulta. – InspectorCamera 3DL -kaapeli ei missään tapauksessa saa joutua kosketuksiin kemikaalien, jännitteen eikä liikkuvien tai kuumien esineiden kanssa. Tällainen kontakti saattaa vahingoittaa laitetta ja aiheuttaa vammoja myös laitteen käyttäjälle. – Kotelointiluokan IP 68 varmistamiseksi kamerakaapelin perusyksikön puoleista ensimmäistä 8 cm:ä (siis liitäntää perusyksikköön) ei saa upottaa nesteeseen. – InspectorCamera 3DL -kaapelia ei saa käyttää lääketieteellisiin tutkimuksiin eikä henkilöiden tutkimiseen. – Huomaa paikallisten ja kansallisten viranomaisten antamat laitteen turvallista ja asianmukaista käyttöä koskevat määräykset. – Laite ei ole tarkoitettu mittauskäyttöön vaarallisen jännitteen lähellä. Siksi sähkölaitteiden lähellä mitattaessa on huolehdittava, että sähköä johtavat osat ovat jännitteettömiä. Varmista jännitteettömyys ja tahaton uudelleenkytkeminen jollakin asianmukaisella tavalla. Turvallisuusohjeet Keinotekoinen optinen säteily OStrV LED-lähtö – Laitteen LEDit kuuluvat riskiryhmään RG 0 (vapaa ryhmä, ei riskiä) voimassa olevien fotobioottista turvallisuutta koskevien standardien (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) mukaan. – LEDien säteily on määräysten mukaisessa käytössä ja ennakoitavissa olosuhteissa vaaratonta ihmissilmälle ja -iholle. Lue käyttöohje, oheinen lisälehti „Takuu- ja muut ohjeet“ sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne mukaan laserlaitteen seuraavalle käyttäjälle. !InspectorCamera 3DL

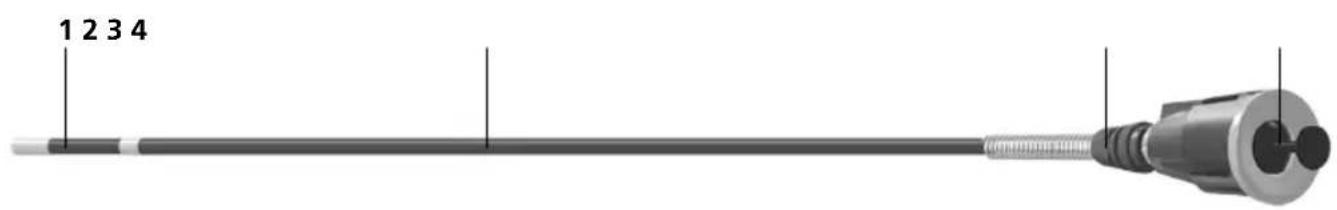

Kamerayksikön lukitus Kamerapään liikkeen ohjausvipu

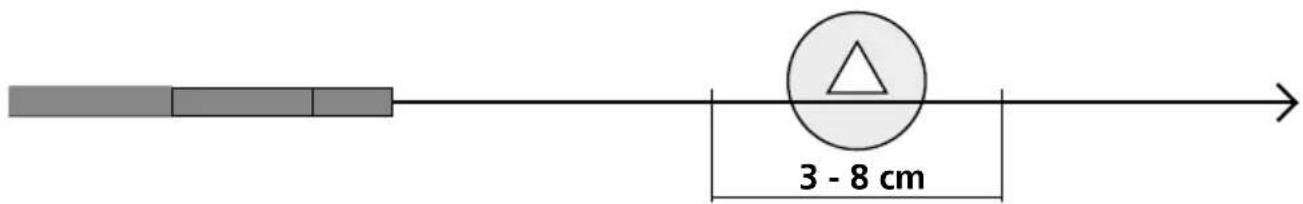

Syväterävyysalue InspectorCamera 3DL ottaa tarkkoja kuvia 3 - 8 cm etäisyydeltä kamerapään edestä. Kaukana tarkennusalueen ulkopuolella olevat kohteet saattavat näkyä epätarkkoina. < 3 cm > 8 cm

Turvallisuusohjeet Sähkömagneettinen säteily – Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot. – Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa niihin häiriöitä.36

Liikkuvaa 3D-kamerapäätä ei saa altistaa kulma-asennossa voimakkaalle mekaaniselle rasitukselle. Jotta et vahingoita 3D-kamerapäätä, huomioi maksimi kulma-asento, minimi taivutussäde ja maksimi vetovoima. Älä liikuta kamerasondia nykimällä äläkä työntämällä. Työskentelyn aikana kamerapäätä ei saa milloinkaan liikuttaa käsin, vaan vain ohjausvivun avulla. Auki kelattua kamerasondia ei saa liikuttaa käsin eikä ohjausvivulla. Virheellisen käsittelyn aiheuttamat 3D-kamerapään ja -sondin vauriot jäävät takuun ulkopuolelle. Uuden 3D-kamerapään maksimikulma-asento on tehdasasetuksena 160° toleranssilla ± 5°. Sitä varten kamerasondin tulee olla täysin suorassa asennossa, siis ilman tarpeettomia mutkia. Normaalin mekaanisen kulumisen vuoksi maksimikulma-asento saattaa pienentyä tuotteen käyttöiän aikana.

Kamerapään suuntaaminen Ohjeet huoltoa ja hoitoa varten Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Säilytä laite puhtaassa ja kuivassa paikassa.

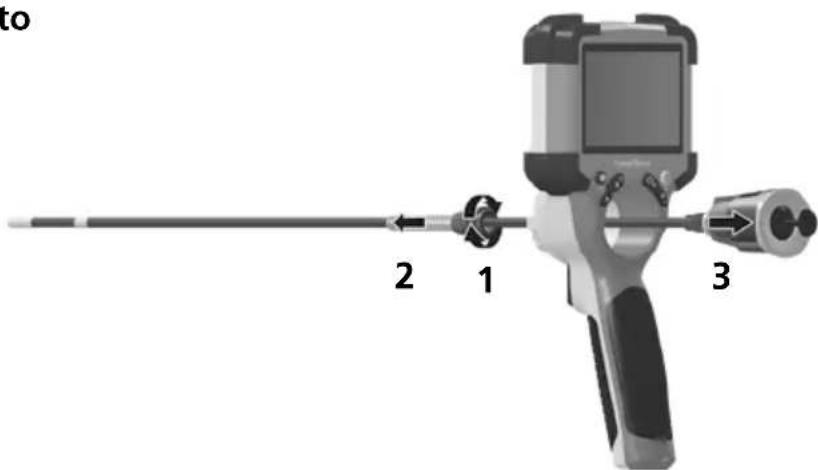

Kamerayksikön vaihto FIInspectorCamera 3DL

EU- ja UK-määräykset ja hävittäminen Laite täyttää kaikki EU:n alueella ja UK:ssa tapahtuvaa vapaata tavaranvaihtoa koskevat standardit. Tämä tuote, lisävarusteet ja pakkaukset mukaan lukien, on sähkölaite, joka eurooppaöaisten ja UK:n sähkö- ja elektroniikkaromua, akkuja ja pakkauksia koskevien direktiivien mukaisesti on kierrätettävä ympäristöystävällisellä tavalla arvokkaiden raaka-aineiden talteenottamiseksi. Sähkölaitteet ja pakkaukset eivät ole sekajätettä. Saat kierrättämistä koskevia lisätietoja paikkakuntasi ympäristökeskuksesta. Noudata keräyspisteen antamia hävittämis- ja turvallisuusohjeita. Lisätietoja, turvallisuus- yms. ohjeita: https://packd.li/ll/aln/in Tekniset tiedot Oikeus teknisiin muutoksiin pidätetään. 24W36 Kamerapään halkaisija 6 mm Suojausluokka kameran anturi IP 68 (Syvyys 1 m, 60 min) LED-valaisimien lukumäärä 8 Kameran tarkkuus 1280 x 720 pikseliä Näkökenttä (FOV) 78° Syväterävyys (DOF) 3 … 8 cm Anturin halkaisija 6 mm Anturin pituus 2 m Pituus Kamerapää 20 mm Anturin pienin taivutussäde 150 mm Ominaisuudet Kestää dieseliä, bensiiniä, moottoriöljyä, AdBlue®-valmistetta, etyylialkoholia, suolavettä (suolapitoisuus 28%) Käyttöympäristö 0°C … 45°C, Ilmankosteus maks. 80% RH, ei kondensoituva, Asennuskorkeus maks. 2000 m merenpinnasta Varastointiolosuhteet -10°C … 60°C, Ilmankosteus maks. 80% RH, ei kondensoituva Paino 195 g Mitat (L x K x S) 2050 mm x 42 mm x 42 mm38
