KULLANIM KILAVUZU InspectorCamera 3DL Laserliner

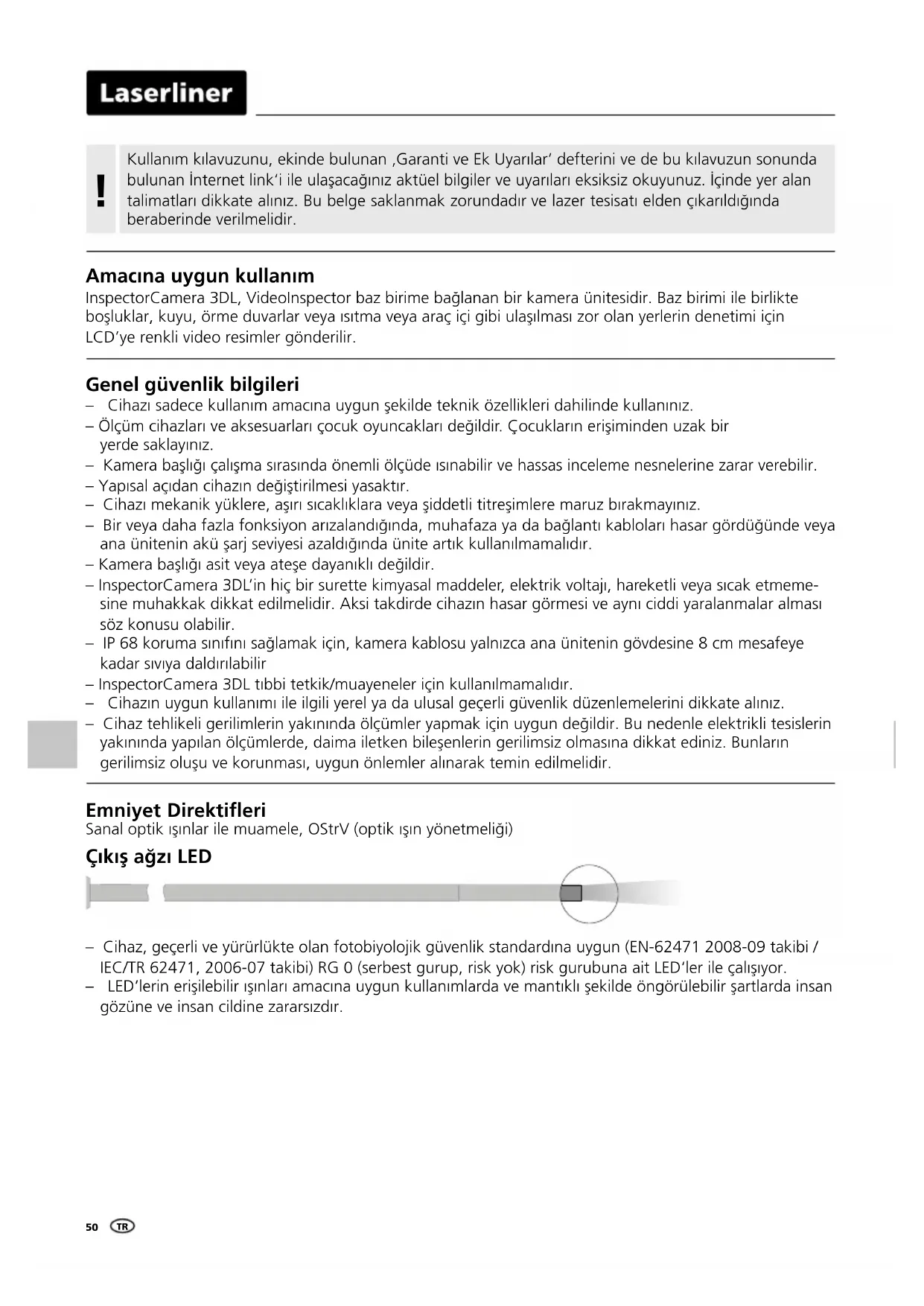

– Cihaz, geçerli ve yürürlükte olan fotobiyolojik güvenlik standardına uygun (EN-62471 2008-09 takibi / IEC/TR 62471, 2006-07 takibi) RG 0 (serbest gurup, risk yok) risk gurubuna ait LED‘ler ile çalışıyor. – LED‘lerin erişilebilir ışınları amacına uygun kullanımlarda ve mantıklı şekilde öngörülebilir şartlarda insan gözüne ve insan cildine zararsızdır. Çıkış ağzı LED Emniyet Direktifleri Sanal optik ışınlar ile muamele, OStrV (optik ışın yönetmeliği) Genel güvenlik bilgileri – Cihazı sadece kullanım amacına uygun şekilde teknik özellikleri dahilinde kullanınız. – Ölçüm cihazları ve aksesuarları çocuk oyuncakları değildir. Çocukların erişiminden uzak bir yerde saklayınız. – Kamera başlığı çalışma sırasında önemli ölçüde ısınabilir ve hassas inceleme nesnelerine zarar verebilir. – Yapısal açıdan cihazın değiştirilmesi yasaktır. – Cihazı mekanik yüklere, aşırı sıcaklıklara veya şiddetli titreşimlere maruz bırakmayınız. – Bir veya daha fazla fonksiyon arızalandığında, muhafaza ya da bağlantı kabloları hasar gördüğünde veya ana ünitenin akü şarj seviyesi azaldığında ünite artık kullanılmamalıdır. – Kamera başlığı asit veya ateşe dayanıklı değildir. – InspectorCamera 3DL’in hiç bir surette kimyasal maddeler, elektrik voltajı, hareketli veya sıcak etmeme- sine muhakkak dikkat edilmelidir. Aksi takdirde cihazın hasar görmesi ve aynı ciddi yaralanmalar alması söz konusu olabilir. – IP 68 koruma sınıfını sağlamak için, kamera kablosu yalnızca ana ünitenin gövdesine 8 cm mesafeye kadar sıvıya daldırılabilir – InspectorCamera 3DL tıbbi tetkik/muayeneler için kullanılmamalıdır. – Cihazın uygun kullanımı ile ilgili yerel ya da ulusal geçerli güvenlik düzenlemelerini dikkate alınız. – Cihaz tehlikeli gerilimlerin yakınında ölçümler yapmak için uygun değildir. Bu nedenle elektrikli tesislerin yakınında yapılan ölçümlerde, daima iletken bileşenlerin gerilimsiz olmasına dikkat ediniz. Bunların gerilimsiz oluşu ve korunması, uygun önlemler alınarak temin edilmelidir. Amacına uygun kullanım InspectorCamera 3DL, VideoInspector baz birime bağlanan bir kamera ünitesidir. Baz birimi ile birlikte boşluklar, kuyu, örme duvarlar veya ısıtma veya araç içi gibi ulaşılması zor olan yerlerin denetimi için LCD’ye renkli video resimler gönderilir. Kullanım kılavuzunu, ekinde bulunan ‚Garanti ve Ek Uyarılar‘ defterini ve de bu kılavuzun sonunda bulunan İnternet link‘i ile ulaşacağınız aktüel bilgiler ve uyarıları eksiksiz okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belge saklanmak zorundadır ve lazer tesisatı elden çıkarıldığında beraberinde verilmelidir. !InspectorCamera 3DL

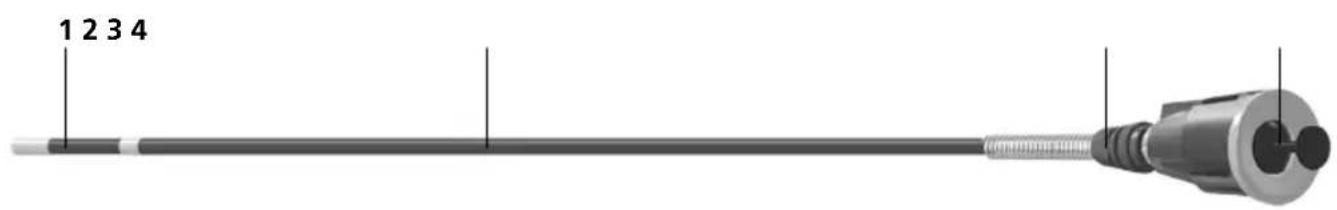

Kamera ünitesi kilidi Kamera başlığını hareket ettirmek için kontrol kolu

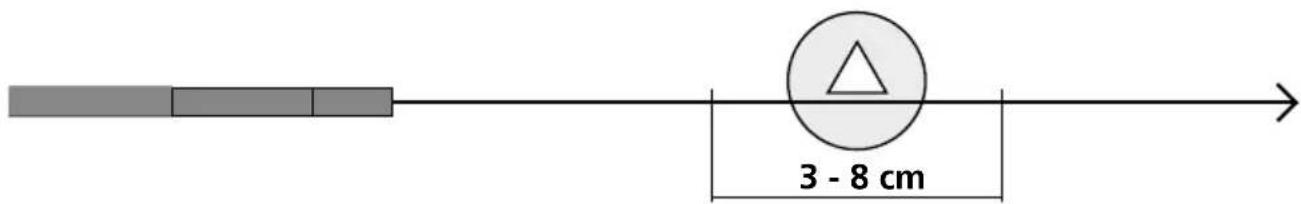

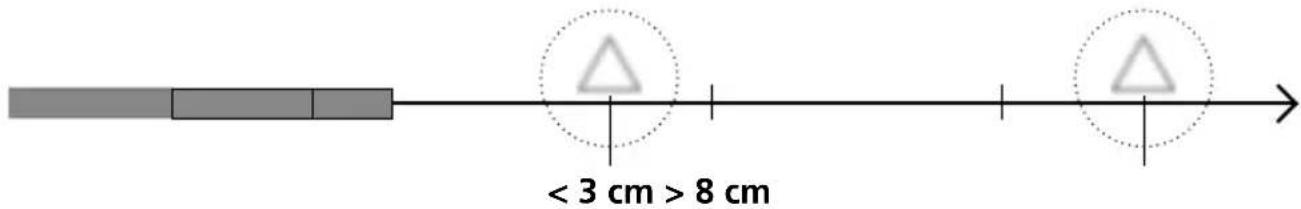

Keskinlik derinliği alanı InspectorCamera 3DL‘ün kamerası, kamera kafasının 3 - 8 cm önündeki alanda keskin resimler verir. Odak aralığının çok fazla dışında kalan objeler bulanık görünebilirler. < 3 cm > 8 cm

Emniyet Direktieri Elektromanyetik ışınlar ile muamele – Cihaz, elektromanyetik uyumluluğa Piyasaya Arzına İlişkin 2014/30/AB (EMC) sayılı direktinde belirtilen, elektromanyetik uyumluluğa dair yönetmeliklere ve sınır değerlerine uygundur. – Mekansal kullanım kısıtlamalarının, örn. hastanelerde, uçaklarda, benzin istasyonlarında veya kalp pili taşıyan insanlrın yakınında, dikkate alınması gerekmektedir. Elektronik cihazların ve elektronik cihazlardan dolayı bunların tehlikeli boyutta etkilenmeleri veya arızalanmaları mümkündür.52

360° max. 160° Bakıma koruma işlemlerine ilişkin bilgiler Tüm bileşenleri hafçe nemlendirilmiş bir bez ile temizleyin ve temizlik, ovalama ve çözücü maddelerinin kullanımından kaçının. Cihazı temiz ve kuru bir yerde saklayınız.

Hareketli 3D kamera başlığı, açı verildiğinde güçlü mekanik gerilime maruz kalmamalıdır. Maksimum açı ayarına, minimum bükülme yarıçapına ve 3D kamera başlığına zarar vermemek için maksimum gerilme kuvveti. Kamera sondasını sarsmayın veya itmeyin. Kamera başlığı hiçbir zaman elle hareket ettirilmemeli, sadece kontrol kolu ile hareket ettirilmelidir. Sarılı haldeyken, kamera sondası elle veya kontrol koluyla hareket ettirilmemelidir. 3D kamera başlığında ve sondada yanlış kullanımdan kaynaklanan hasarlar garanti kapsamı dışındadır. Yeni olduğunda 3D kamera kafasının maksimum açısal konumu fabrikada ± 5° toleransla 160°‘dir. Bunun için kamera sondası tamamen düz bir konumda olmalıdır, yani gereksiz kıvrımlar veya bükülmeler olmamalıdır. Normal mekanik aşınma ve yıpranma, ürünün kullanım ömrü boyunca maksimum açısal konumu azaltabilir.

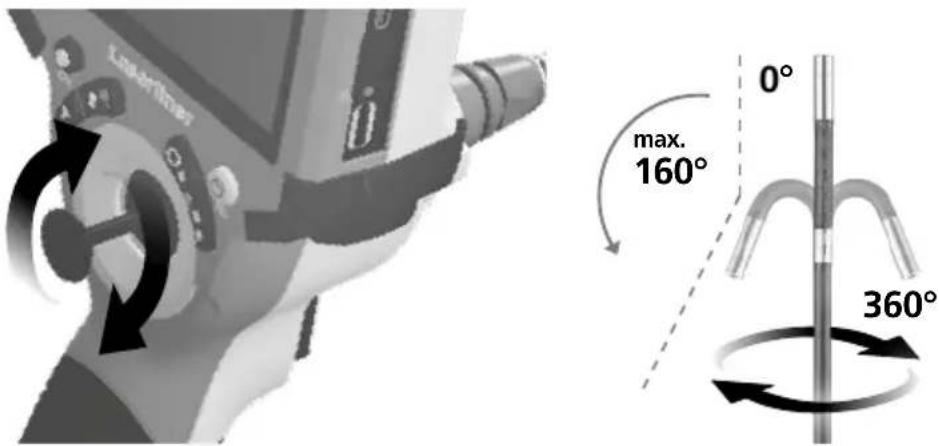

Kamera başlığının doğrultulması

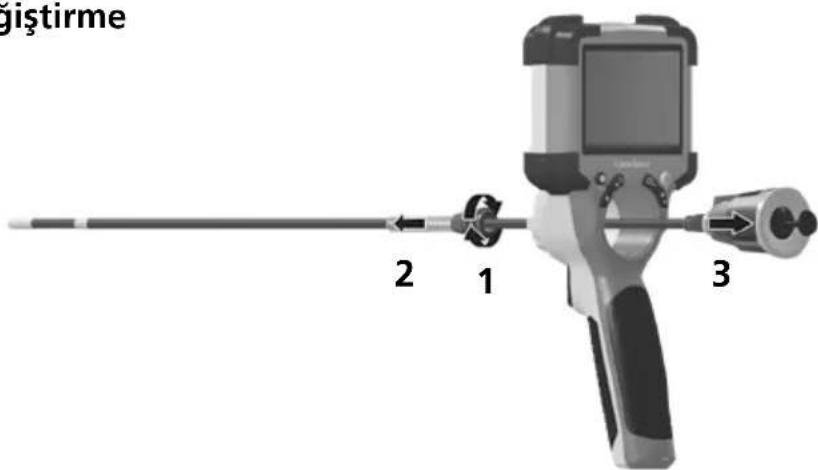

Kamera ünitesini değiştirme TRInspectorCamera 3DL

AB ve UK Düzenlemeleri ve Atık Arıtma Bu cihaz, AB ve UK dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartların istemlerini yerine getirmektedir. Bu ürün, ekipmanları ve ambalajı da dahil, değerli hammaddelerin geri kazanılması için atık elektrikli ve elektronik ekipmanlar, piller ve ambalajlarla ilgili Avrupa ve BK yönetmeliklerine uygun olarak çevreye zarar vermeyecek şekilde geri dönüştürülmesi gereken elektrikli bir cihazdır. Elektronik cihazlar ve ambalaj evsel atık mahiyetinde değildir. Lütfen belediyenizden ilgili atık bertaraf kurumları hakkında bilgi alınız ve atık toplama yerlerinin ilgili bertaraf ve emniyet uyarılarını dikkate alınız. Diğer emniyet uyarıları ve ek direktifler için: https://packd.li/ll/aln/in Teknik özellikler Teknik değişiklik yapma hakkı saklıdır. 24W36 Kamera başlığı çapı 6 mm Kamera sondası koruma türü IP 68 (Daldırma Derinliği 1 m, 60 dak.) LED ampul sayısı 8 Kamera çözünürlüğü 1280 x 720 pixel Görüntü alanı (FOV) 78° Netlik derinliği (DOF) 3 … 8 cm Sonda çapı 6 mm Sonda uzunluğu 2 m Uzunluğu Kamera kafası 20 mm Sonda min. eğim çapı 150 mm Özellikleri Dizel, benzin, motor yağı, AdBlue®, etil alkol, tuzlu suya (tuz içeriği %28) karşı dayanıklıdır Çalıştırma şartları 0°C … 45°C, Hava nemi maks. 80% rH, yoğuşmasız, Çalışma yükseklik maks. 2000 m normal sıfır üzeri Saklama koşulları -10°C … 60°C, Hava nemi maks. 80% rH, yoğuşmasız Ağırlık 195 g Ebatlar (G x Y x D) 2050 mm x 42 mm x 42 mm54
