XG Station Pro - σταθμός σύνδεσης ASUS - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Σταθμός σύνδεσης για εξωτερική κάρτα γραφικών
Μάρκα	ASUS
Μοντέλο	XG Station Pro
Διαστάσεις	109 x 205 x 375 mm
Βάρος	3,6 kg
Τροφοδοσία	330 W (περιλαμβάνεται μετασχηματιστής ρεύματος)
Συνδεσιμότητα υπολογιστή	Thunderbolt™ 3 (USB Type-C)
Θύρες	1 x USB 3.1 Gen 2 Type-C
Υποδοχή κάρτας γραφικών	PCI-Express x16 (διπλή υποδοχή, συμβατή με NVIDIA GTX 900+ και AMD Radeon R9+)
Φωτισμός RGB	Συμβατό με ASUS ROG AURA (λογισμικό για λήψη)
Απαιτούμενο λειτουργικό σύστημα	Windows 10 64 bit
Θερμοκρασία λειτουργίας	5°C έως 40°C
Συντήρηση	Καθαρίζετε με μαλακό και στεγνό πανί· αποσυνδέστε πριν τον καθαρισμό
Ασφάλεια	Μην εκθέτετε σε υγρασία, μην καλύπτετε κατά τη λειτουργία, μην αποσυναρμολογείτε
Παρεχόμενα αξεσουάρ	Καλώδιο Thunderbolt 3, μετασχηματιστής ρεύματος 330 W, οδηγός

Συχνές ερωτήσεις - XG Station Pro ASUS

Πώς να εγκαταστήσω μια κάρτα γραφικών στο XG Station Pro;

Ανοίξτε το περίβλημα ξεκλειδώνοντας το κάλυμμα, αφαιρέστε το μεταλλικό κάλυμμα, τοποθετήστε την κάρτα γραφικών στην υποδοχή PCI-Express και στη συνέχεια στερεώστε την με τις παρεχόμενες βίδες. Συνδέστε ξανά τα καλώδια τροφοδοσίας της κάρτας πριν κλείσετε.

Ποιοι φορητοί υπολογιστές είναι συμβατοί με το XG Station Pro;

Η συσκευή απαιτεί θύρα Thunderbolt 3 με τα τελευταία προγράμματα οδήγησης. Συμβουλευτείτε τη λίστα συμβατών μοντέλων στον ιστότοπο της ASUS.

Πώς να προσαρμόσω τον φωτισμό RGB;

Κατεβάστε το λογισμικό ASUS ROG AURA από τον ιστότοπο της ASUS. Σας επιτρέπει να ελέγχετε τα εφέ φωτισμού του σταθμού.

Ποια τροφοδοσία απαιτείται για το XG Station Pro;

Ο παρεχόμενος μετασχηματιστής ρεύματος παρέχει 330 W. Βεβαιωθείτε ότι η εγκατεστημένη κάρτα γραφικών δεν υπερβαίνει αυτήν την ισχύ.

Μπορώ να χρησιμοποιήσω κάρτα γραφικών AMD με το XG Station Pro;

Ναι, υποστηρίζει κάρτες AMD Radeon R9 και μεταγενέστερες, καθώς και NVIDIA GTX 900 και μεταγενέστερες.

Πώς να καθαρίσω το φίλτρο αέρα του XG Station Pro;

Αφαιρέστε το φίλτρο ξεκλειδώνοντας το κάλυμμα και σύροντάς το. Καθαρίστε το με χλιαρό νερό και αφήστε το να στεγνώσει πριν το τοποθετήσετε ξανά.

Είναι το XG Station Pro συμβατό με macOS;

Όχι, είναι σχεδιασμένο μόνο για Windows 10 64 bit. Τα προγράμματα οδήγησης Thunderbolt 3 και γραφικών δεν είναι διαθέσιμα για macOS.

Τι να κάνω αν ο υπολογιστής δεν ανιχνεύει τον σταθμό;

Ελέγξτε ότι το καλώδιο Thunderbolt 3 είναι σωστά συνδεδεμένο, ότι ο σταθμός είναι ενεργοποιημένος και ότι τα προγράμματα οδήγησης Thunderbolt του υπολογιστή σας είναι ενημερωμένα. Επανεκκινήστε τον υπολογιστή.

Μπορώ να χρησιμοποιήσω τον σταθμό χωρίς κάρτα γραφικών;

Όχι, ο σταθμός χρησιμεύει μόνο για τη φιλοξενία εξωτερικής κάρτας γραφικών. Χωρίς κάρτα, δεν παρέχει έξοδο βίντεο.

Ποια είναι η εγγύηση του XG Station Pro;

Η τυπική εγγύηση είναι 2 έτη. Επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της ASUS για περισσότερες λεπτομέρειες.

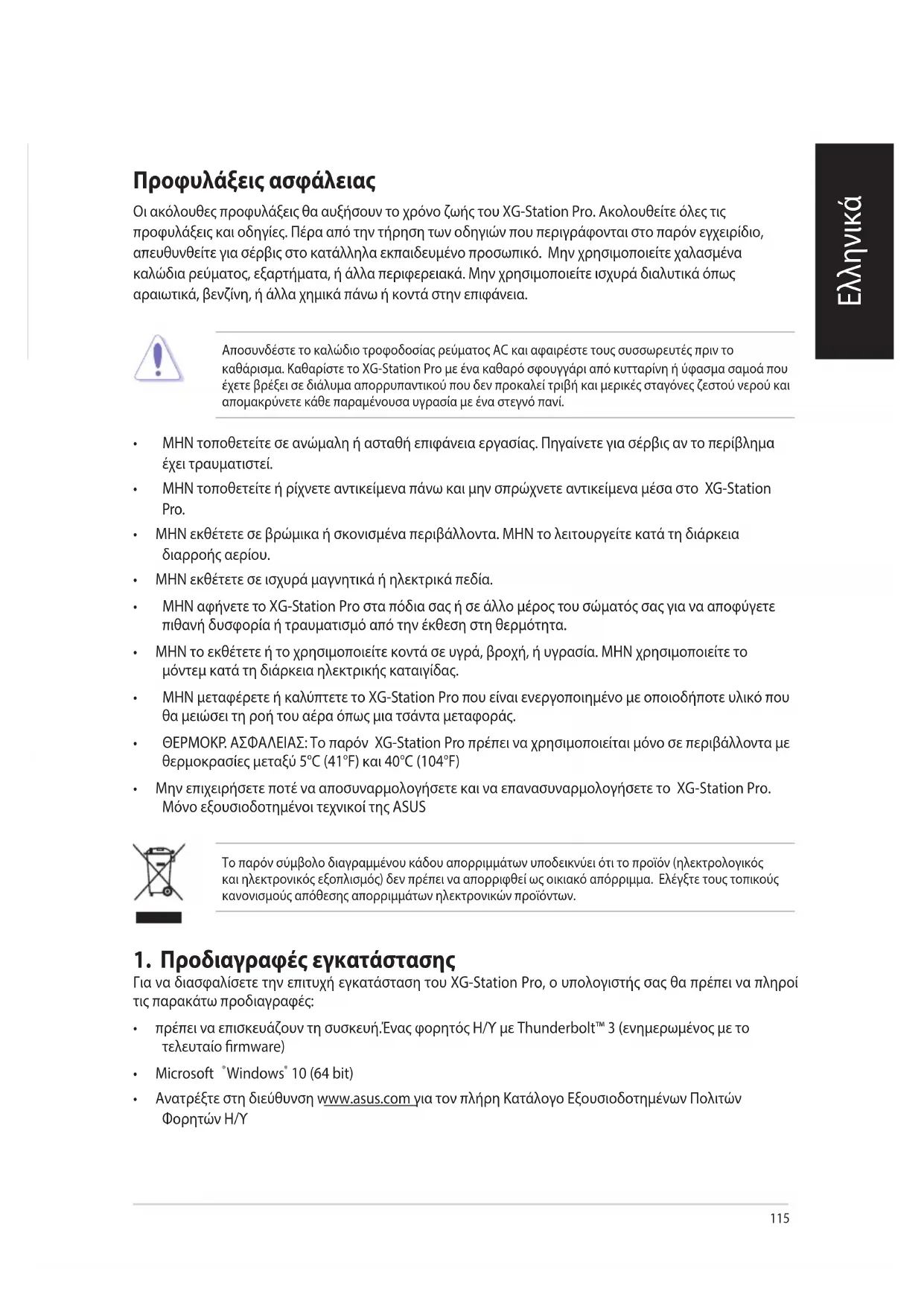

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ XG Station Pro ASUS

Πρέπει να επισκευάσουν τη συσκευή. Ένας φορητός Η/Υ με Thunderbolt™ 3 (ενημερωμένος με το τελευταίο firmware) Microsoft Windows 10 (64 bit) Απαιτείται στην ιστοσελίδα www.asus.com για τον κατάλογο ελεγμένων μοντέλων Η/Υ

2. Προδιαγραφές εγκατάστασης

Movéλo	XG Station PRO
Σύνδεοη σε H/Y	Thunderbolt™ 3
IEισοδος / 'Εξοδος	1 θύρες USB 3.1 Gen2
Ελεγχος φωτισμου RGB	Υποστηρίζει ASUS ROG AURA
Τροφοδοgia ρεύματος	330W
Διαστάσεις	109mm x 205mm x 375mm
Βάρος	3.6KG
Υποστήριξη κάρτacγραφικών	NVIDIA® GeForce® σειρά GTX 900 kai πιο πρόσφατηAMD Radeon σειρά R9 kai πιο πρόσφατη
Προδίαγραφές υποδόχήςεωτερικής κάρτacγραφικών	Πρέχει Φιοστήρίξη σε μία ευίαία πλήρους μήκους κάρτa γραφικών, θυρίδα 2.5, PCI Express x16:1 x PCI Express x16 (ηλεκτρικές προδίαγραφές; x16)
'Εξοδος γραφικών	Opiέται από την εγκατεστημένη κάρτa γραφικών
Εξαρτήμata	1 καλώδιo Thunderbolt™ 3 Túnou C1 καλώδιo troφοδοσίας1 x Προσαρμογέας 330WΣημαντικές πληροφορίες προίόντος

3. Εισαγωγή στο υλικό

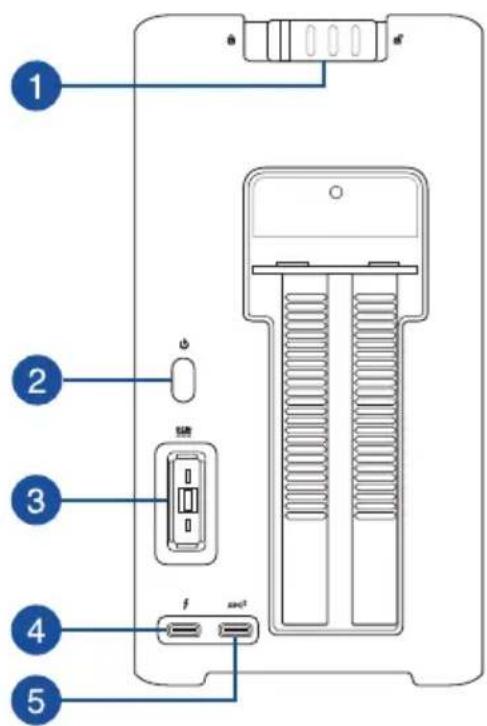

Οπίσθια όψη

1 Ασφάλεια καλύμματος 2 Κουμπί λειτουργίας Είσοδος τροφοδοσίας ρεύματος 4 Θύρα Thunderbolt™ 3 Τύπου C 5 Θύρα USB 3.1 Gen 2 Type-C™

4. Εγκατάσταση υλικού

Πριν την εγκατάσταση του XG-Station Pro:

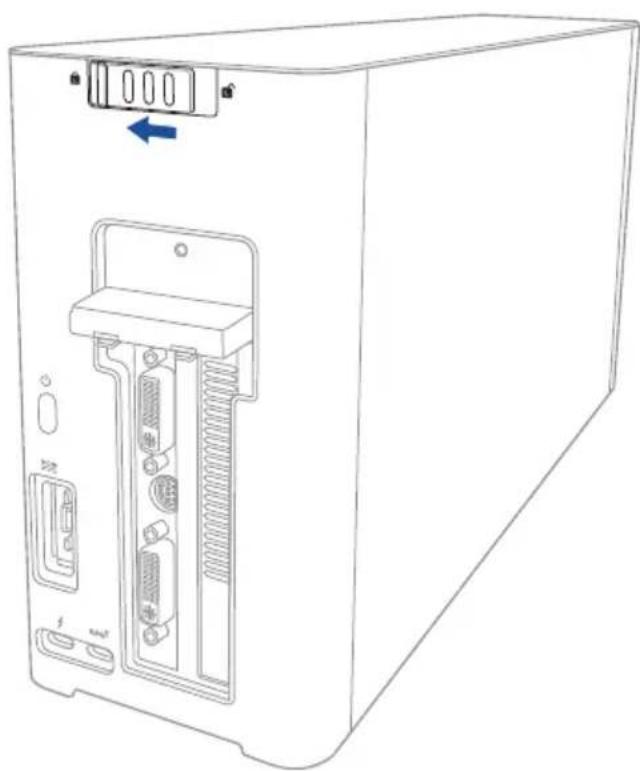

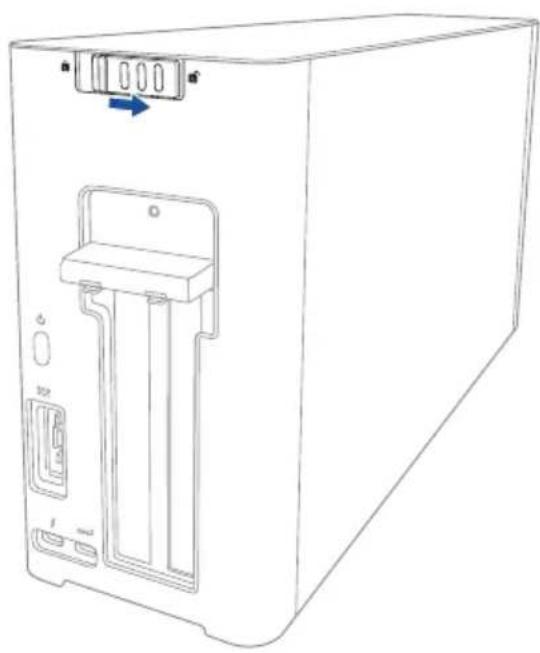

1. Σύρετε την ασφάλεια του καλύμματος στη θέση ξεκλειδώματος.

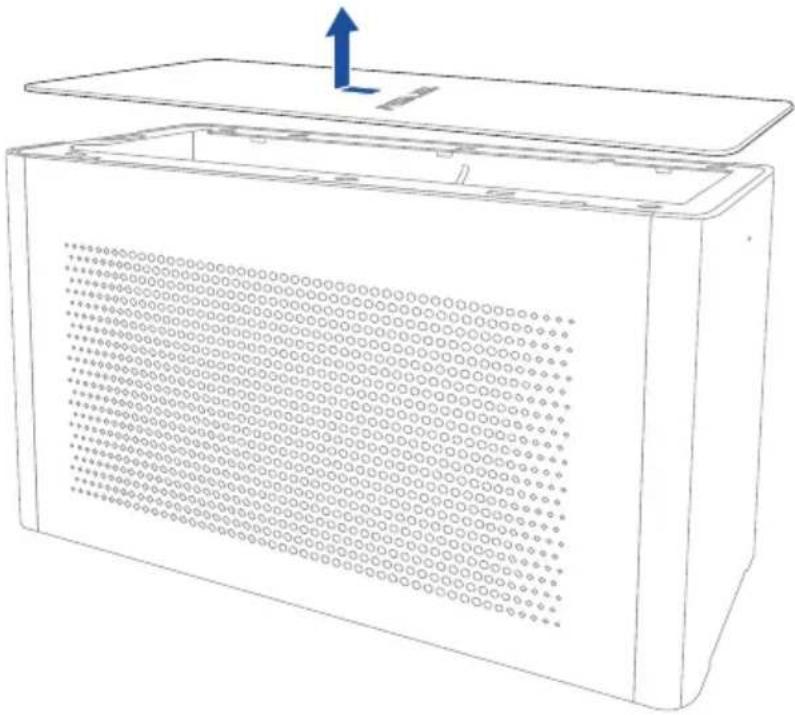

1. Σύρετε το επάνω κάλυμμα προς το πίσω μέρος του XG Station PRO και, στη συνέχεια, ανασηκώστε το επάνω κάλυμμα.

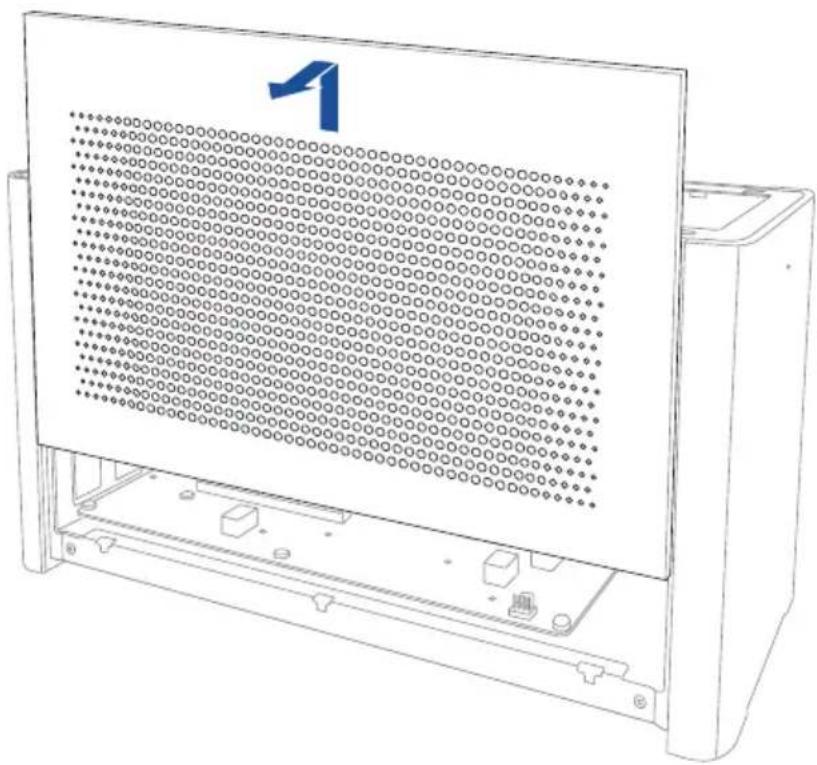

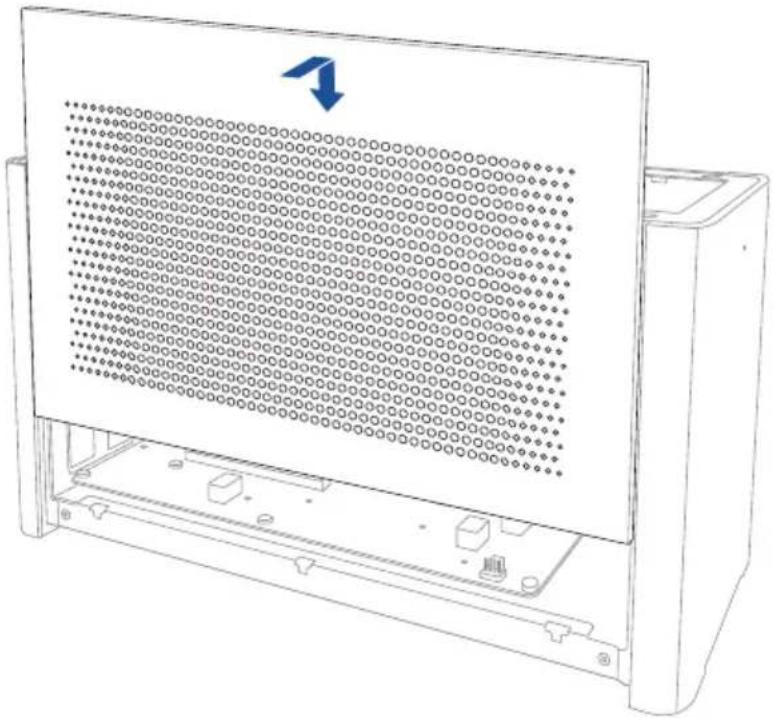

1. Σύρετε το πλευρικό κάλυμμα προς τα επάνω για να το αφαιρέσετε από το XG Station PRO.

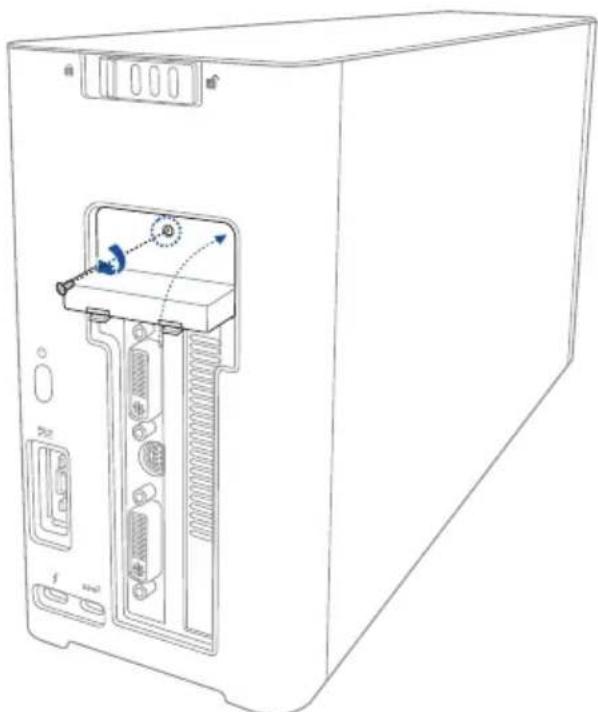

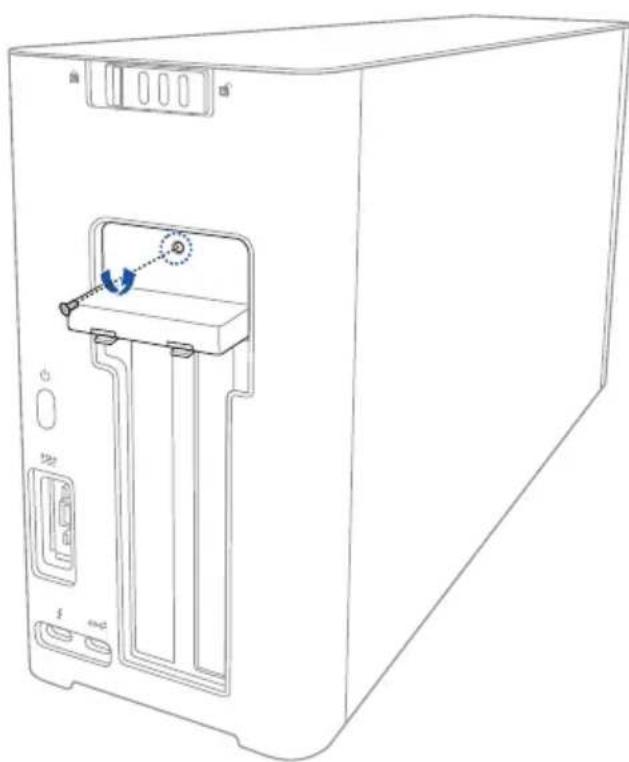

1. Αφαιρέστε τη βίδα που ασφαλίζει το μεταλλικό κάλυμμα του XG Station PRO.

1. Τραβήξτε το μεταλλικό κάλυμμα προς τα κάτω σε μια ανοιχτή θέση.

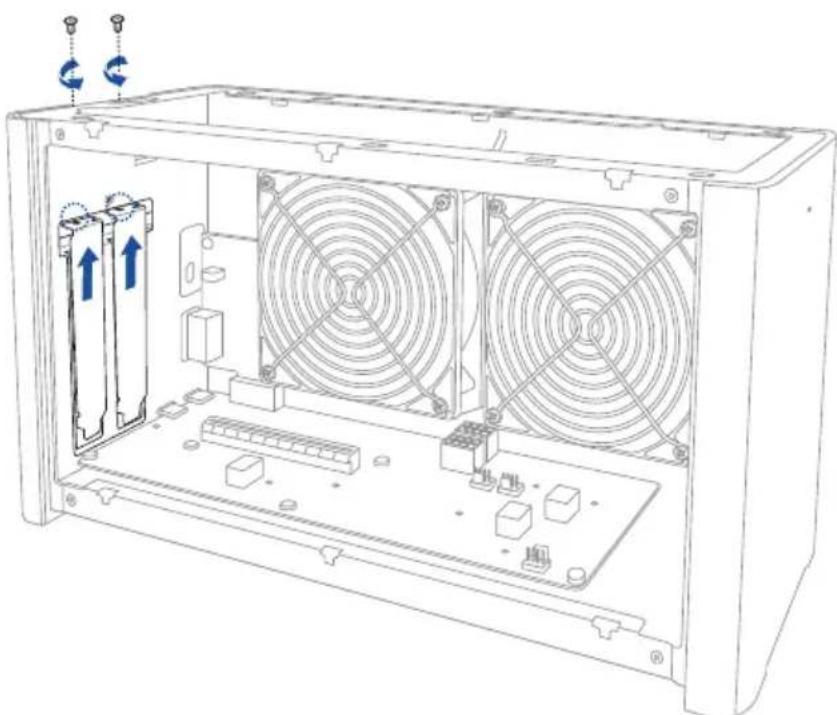

1. Αφαιρέστε τις βίδες που ασφαλίζουν το μεταλλικό βραχίονα στο XG-Station Pro, έπειτα αφαιρέστε το μεταλλικό βραχίονα.

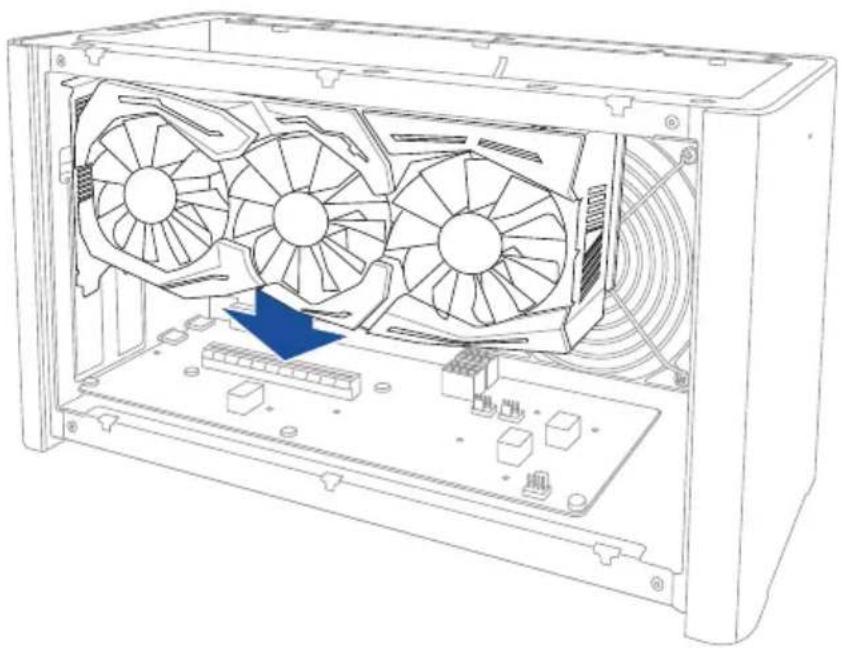

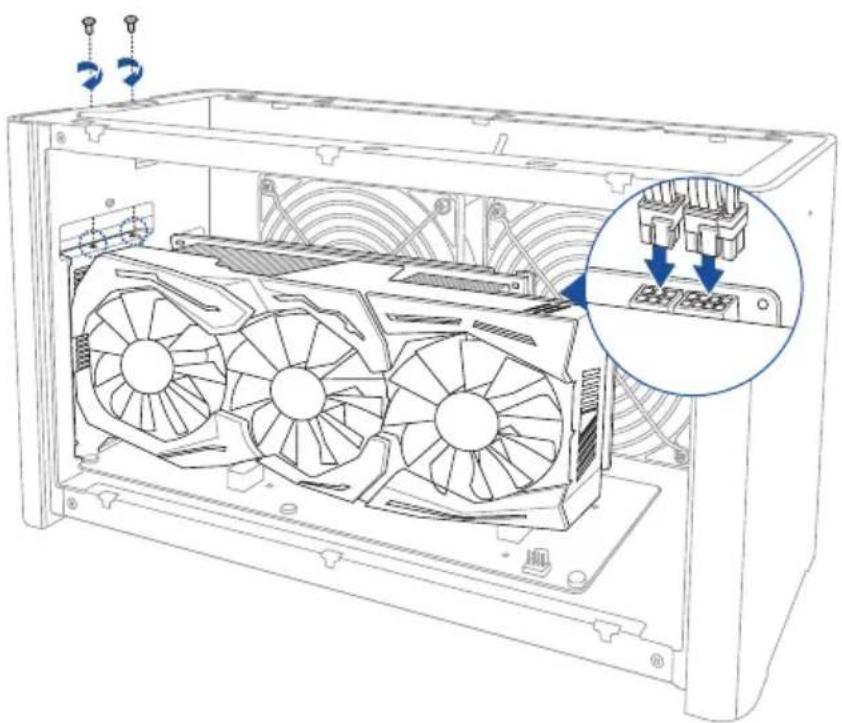

1. Ευθυγραμμίστε και εισαγάγετε την κάρτα γραφικών στην υποδοχή PCI-E.

1. Απορρίψτε το εταιρικό ράδιο και τις βιομηχανικές απεργίες νωρίτερα, κατόπιν ουδέποτε τα καλώδια προσωρινής χρήσης.

1. Ανοίξτε το εγχειρίδιο και ακολουθήστε τις οδηγίες για να αφαιρέσετε το εγχειρίδιο από τη συσκευή.

1. Ευθυγραμμίστε και σύρετε το πλαϊνό κάλυμμα στο XG Station PRO.

1. Ευθυγραμμίστε και σύρετε το επάνω κάλυμμα προς το μπροστινό τμήμα του XG Station PRO για να το ασφαλίσετε στη θέση του.

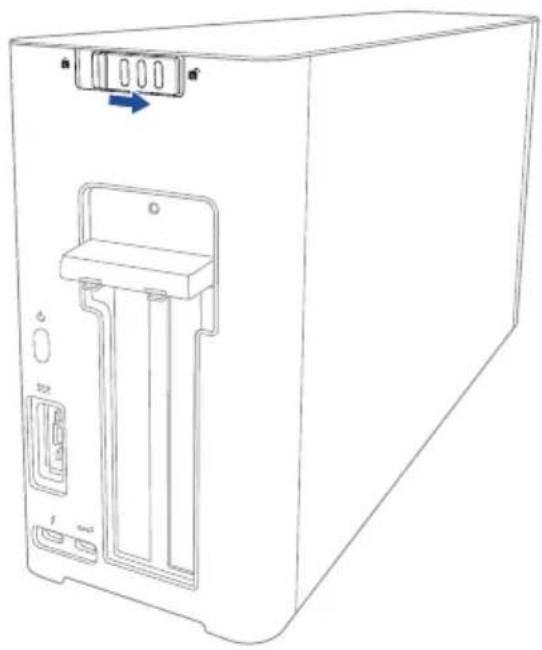

12. Σύρετε το κάλυμμα στη θέση ασφάλισης.

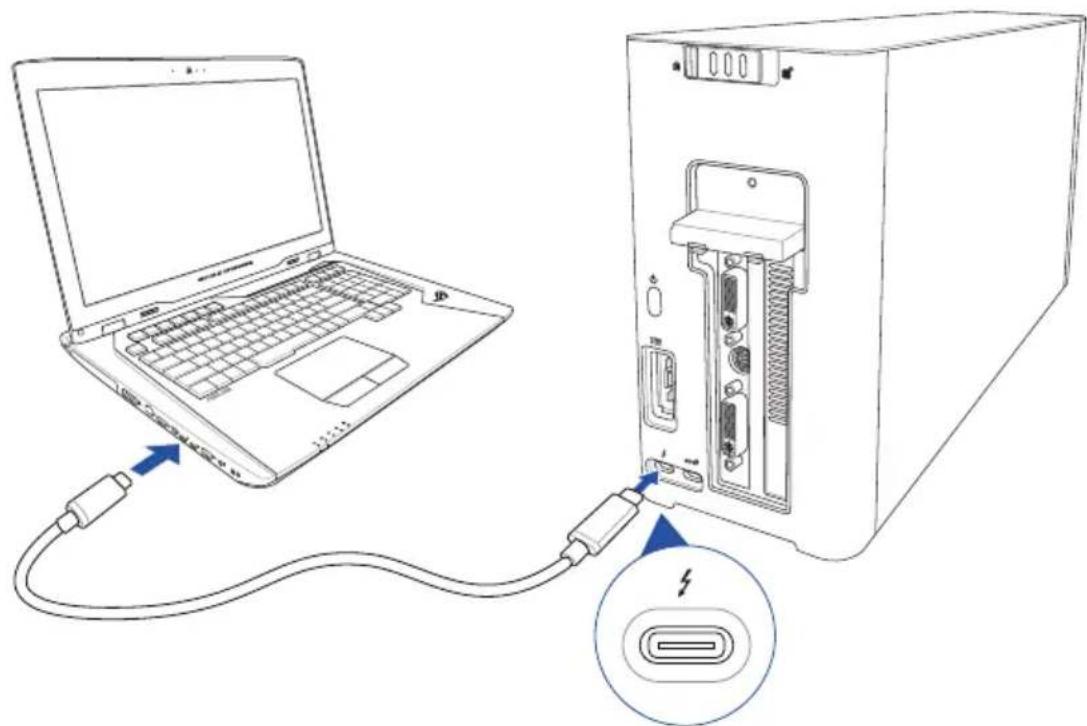

1. Συνδέστε το καλώδιο Thunderbolt™ 3 Type-C στο Notebook PC σας και στο XG Station PRO.

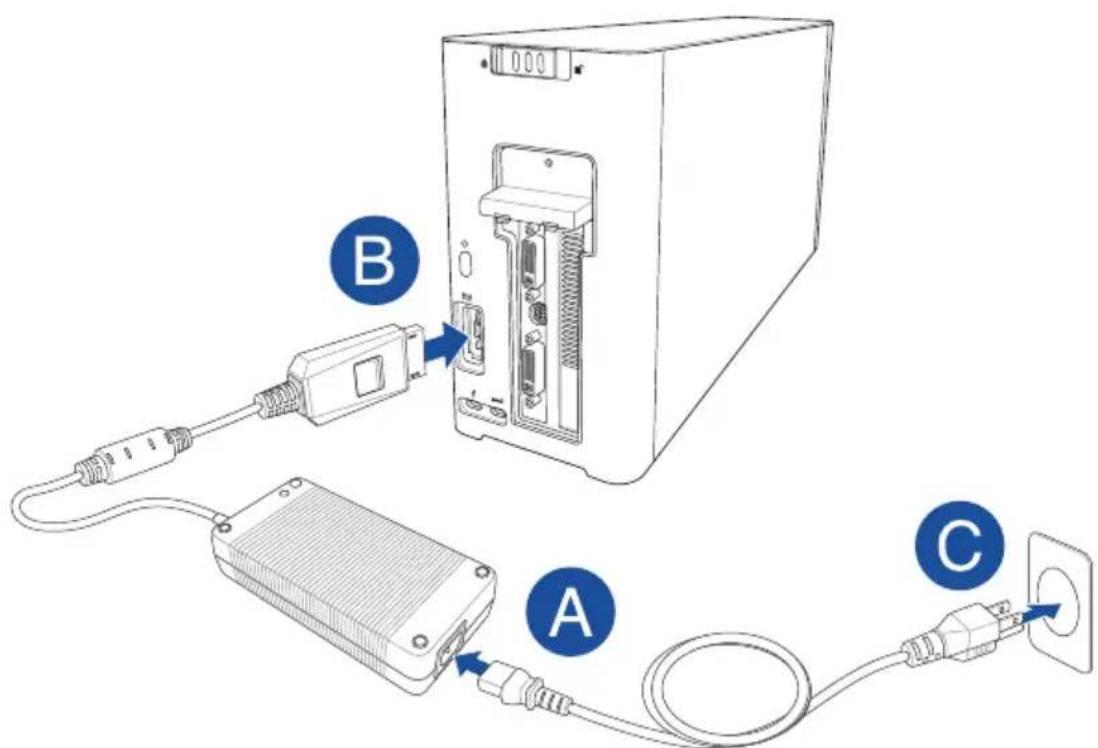

1. Συνδέστε το καλώδιο ρεύματος AC στον μετασχηματιστή ρεύματος AC/DC (A). Συνδέστε το βύσμα τροφοδοσίας DC στη θύρα εισόδου ισχύος (DC) του XG Station PRO (B). Συνδέστε τον μετασχηματιστή AC στην πηγή τροφοδοσίας 100V~240V (C).

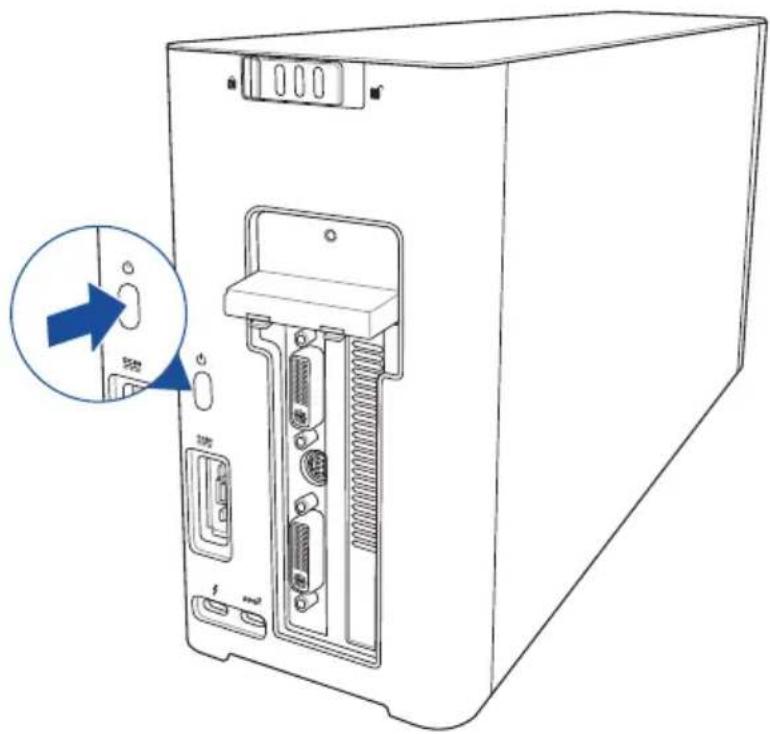

1. Σημείωση στο κουμπί λειτουργίας στο XG Station PRO για να το ενεργοποιήσετε.

1. Εγκατάσταση των αυτόιοχων οδηγών για την κάρτα γραφικών.

5. Προσαρμογή λογισμικού

Για να προσαρμόσετε τα εφέ φωτισμού του XG Station Pro, επισκεφθείτε τη διεύθυνση www.asus.com και κατεβάστε το λογισμικό ASUS ROG AURA.

6. Συντήρηση

Για να αφαιρέσετε το πλαίσιο αέρα:

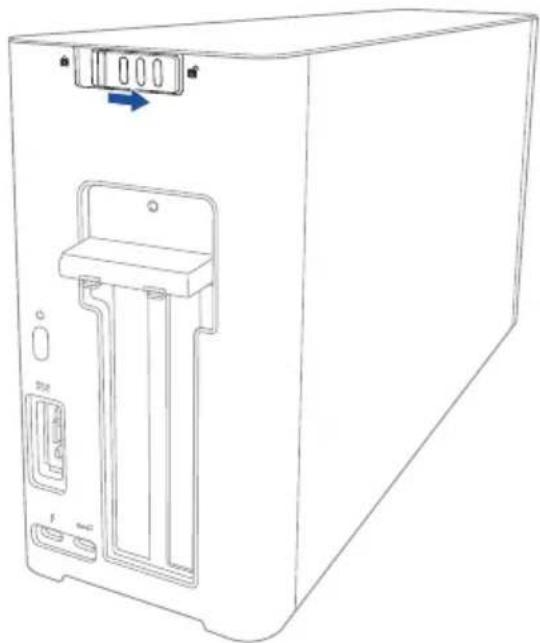

1. Σύρετε την ασφάλεια του καλύμματος στη θέση ξεκλειδώματος.

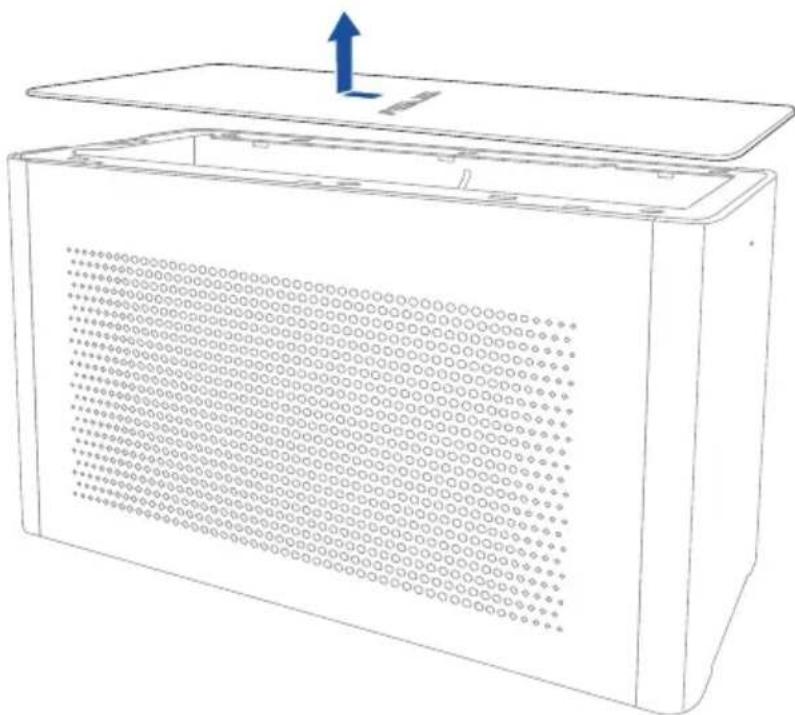

1. Σύρετε το επάνω κάλυμμα προς το πίσω μέρος του XG Station PRO και, στη συνέχεια, ανασηκώστε το επάνω κάλυμμα.

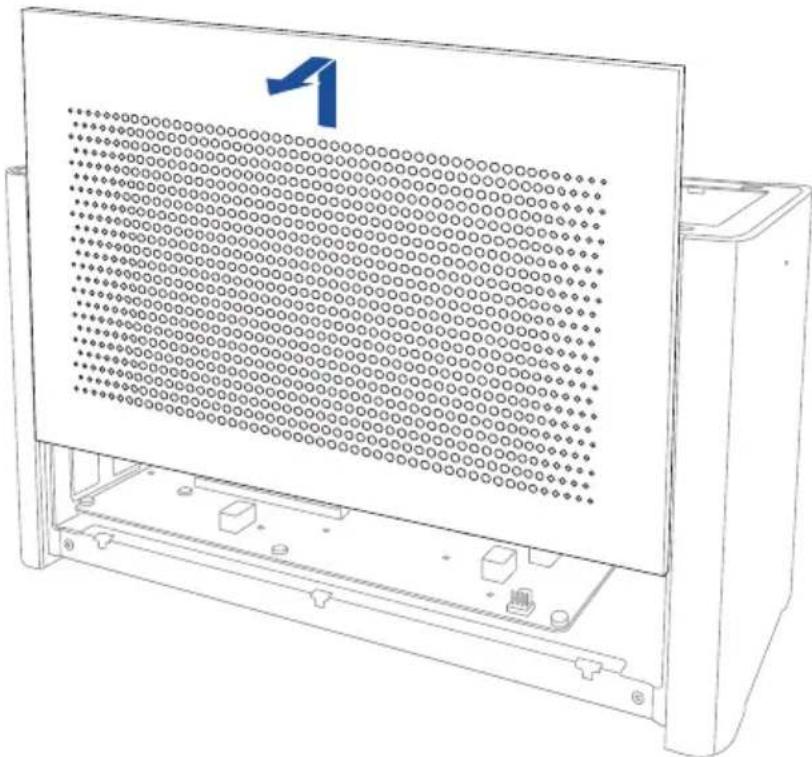

1. Σηκώστε το πλευρικό κάλυμμα προς τα επάνω για να το αφαιρέσετε από το XG Station PRO.

1. Αφαιρέστε τη βίδα που ασφαλίζει το μεταλλικό κάλυμμα στο XG Station PRO.

Για να ενεργοποιήσετε το πλατό αέρα:

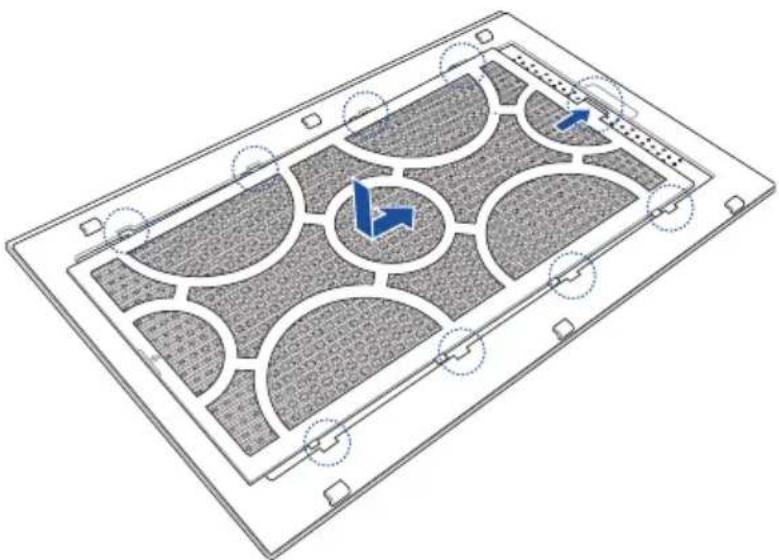

1. Ευθυγραμμίστε το φίλτρο αέρα και τοποθετήστε το μέσα στο πλευρικό κάλυμμα. Βεβαιωθείτε ότι όλες οι ακμές έχουν εισαχθεί στη θέση τους.

1. Ευθυγραμμίστε και τοποθετήστε το πλαϊνό κάλυμμα στο XG Station PRO.

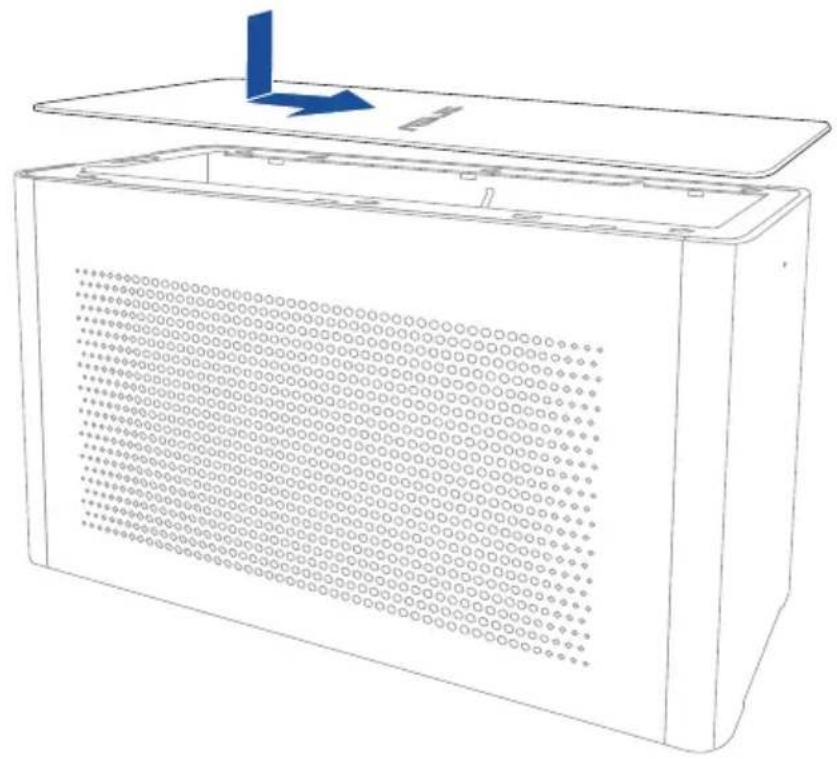

1. Ευθυγραμμίστε και οδηγήστε το επάνω κάλυμμα προς το μπροστινό τμήμα του XG Station PRO για να το ασφαλίσετε στη θέση του.

4. Στερεώστε το κάλυμμα στη θέση ασφάλισης.

1. Πριν από την παροχή ισχύος στο XG Station PRO, βεβαιωθείτε ότι η συσκευή είναι απενεργοποιημένη.

1. Πιέστε το επάνω κάλυμμα του XG Station PRO και μετακινήστε το προς τα εμπρός, για να το κλείσετε στη θέση του.

1. Μετακινήστε τον μοχλό ασφάλισης στη θέση κλειδώματος.

1. Με το καλώδιο Thunderbolt™ 3 Type-C από το κιτ σύνδεσης, συνδέστε το XG Station PRO στον φορητό υπολογιστή.

14. Συνδέστε το καλώδιο τροφοδοσίας στον προσαρμογέα εναλλασσόμενου/συνεχούς ρεύματος (A). Συνδέστε το βύσμα τροφοδοσίας στην είσοδο συνεχούς ρεύματος του XG Station PRO (B). Συνδέστε τον προσαρμογέα στην πρίζα παροχής ρεύματος 100-240V (C).

1. Ανατρέψτε το κουμπί λειτουργίας του XG Station PRO, για να ενεργοποιήσετε τη συσκευή.

1. Εγκαταστήστε τους κατάλληλους οδηγούς για την κάρτα γραφικών.

5. Ρύθμιση οπτικών εφέ

Για να μάθετε περισσότερα για τον φωτισμό των συστημάτων πληκτρολογίου XG-Station Pro, επισκεφθείτε τη διεύθυνση www.asus.com και κατεβάστε το ASUS ROG AURA.

6. Εγκατάσταση

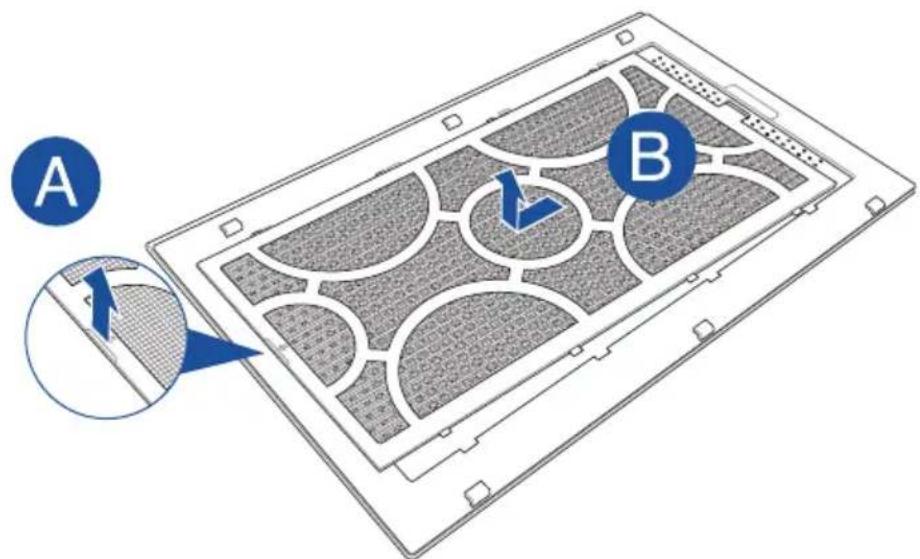

Αφαιρέστε το φίλτρο αέρα:

1. Πιέστε το εξάρτημα προς τα κάτω για να το αφαιρέσετε.
