ROG XG Station 2 - σταθμός σύνδεσης ASUS - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Εξωτερικός σταθμός σύνδεσης για φορητό υπολογιστή
Μάρκα	ASUS
Μοντέλο	ROG XG Station 2
Σύνδεση με τον υπολογιστή	Thunderbolt™ 3 (Type-C)
Σύνδεση Ethernet	Ελεγκτής δικτύου Gigabit 10/100/1000 Mb/s
Θύρες USB	4 x USB 3.0, 1 x USB 3.0 Type-B
Έλεγχος φωτισμού RGB	ASUS ROG AURA
Τροφοδοσία	600W, 80 Plus Gold
Διαστάσεις (L x l x H)	456 mm x 158 mm x 278 mm
Βάρος	5,1 kg
Συμβατότητα κάρτας γραφικών	PCI-Express x16, slot 2.5 ; NVIDIA GeForce GTX 900+, AMD Radeon R9+
Έξοδος γραφικών	Καθορίζεται από την εγκατεστημένη κάρτα γραφικών
Περιλαμβανόμενα αξεσουάρ	Καλώδιο USB 3.0 Type-B, Καλώδιο Thunderbolt™ 3 Type-C, Καλώδιο τροφοδοσίας
Θερμοκρασία λειτουργίας	5 °C έως 40 °C
Καθαρισμός	Σφουγγάρι κυτταρίνης ή σαμουά εμποτισμένο με μη λειαντικό διάλυμα
Ασφάλεια	Μη χρησιμοποιείτε διαλύτες· αποσυνδέστε πριν τον καθαρισμό· αποφύγετε υγρασία και μαγνητικά πεδία
Επισκευασιμότητα	Αποκλειστικά για τεχνικούς της ASUS· μην αποσυναρμολογείτε
Σωλήνας πλάσματος	Μη αντικαταστάσιμος από τον χρήστη
Απαιτούμενο λειτουργικό σύστημα	Microsoft Windows 10 64 bits

Συχνές ερωτήσεις - ROG XG Station 2 ASUS

Πώς να εγκαταστήσω μια κάρτα γραφικών στο ROG XG Station 2;

Ανοίξτε τον σταθμό σύροντας το κλείδωμα, αφαιρέστε τις βίδες από τη μεταλλική βάση, τοποθετήστε την κάρτα γραφικών στην υποδοχή PCI-E, ασφαλίστε τη βάση, συνδέστε τα καλώδια τροφοδοσίας και στη συνέχεια κλείστε τον σταθμό. Συμβουλευτείτε το εγχειρίδιο για λεπτομέρειες.

Ποιοι φορητοί υπολογιστές είναι συμβατοί με τον σταθμό;

Κάθε φορητός υπολογιστής που διαθέτει θύρα Thunderbolt™ 3 (με ενημερωμένο υλικολογισμικό) και λειτουργεί με Windows 10 64 bit. Συμβουλευτείτε τη λίστα συμβατών μοντέλων στο www.asus.com.

Πώς να συνδέσω τον σταθμό στον υπολογιστή μου;

Χρησιμοποιήστε το παρεχόμενο καλώδιο Thunderbolt™ 3 Type-C για να συνδέσετε τον σταθμό με τον φορητό υπολογιστή σας. Βεβαιωθείτε ότι ο σταθμός είναι ενεργοποιημένος και ότι τα προγράμματα οδήγησης της κάρτας γραφικών σας είναι εγκατεστημένα.

Μπορώ να χρησιμοποιήσω κάρτα γραφικών AMD;

Ναι, ο σταθμός είναι συμβατός με κάρτες γραφικών AMD Radeon σειράς R9 και μεταγενέστερες, καθώς και με NVIDIA GeForce GTX 900 και μεταγενέστερες.

Τι να κάνω αν ο φωτισμός RGB δεν λειτουργεί;

Κατεβάστε και εγκαταστήστε το λογισμικό ASUS ROG AURA από τον ιστότοπο της ASUS για να προσαρμόσετε και να ενεργοποιήσετε τα εφέ φωτισμού.

Πώς να καθαρίσω τον σταθμό χωρίς να τον καταστρέψω;

Αποσυνδέστε την τροφοδοσία. Χρησιμοποιήστε ένα σφουγγάρι κυτταρίνης ή ένα πανί σαμουά εμποτισμένο με μη λειαντικό διάλυμα και χλιαρό νερό. Σκουπίστε απαλά και στη συνέχεια στεγνώστε με ένα στεγνό πανί. Μη χρησιμοποιείτε ποτέ διαλύτες.

Μπορώ να αντικαταστήσω τον σωλήνα πλάσματος μόνος μου;

Όχι, ο σωλήνας πλάσματος δεν αντικαθίσταται από τον χρήστη. Μόνο ένας εξουσιοδοτημένος τεχνικός της ASUS μπορεί να εκτελέσει αυτήν τη διαδικασία.

Ποια τροφοδοσία παρέχεται με τον σταθμό;

Ο σταθμός συνοδεύεται από εσωτερική τροφοδοσία 600W πιστοποιημένη 80 Plus Gold. Το καλώδιο τροφοδοσίας δικτύου περιλαμβάνεται.

Ποια καλώδια περιλαμβάνονται στο κουτί;

Ένα καλώδιο USB 3.0 Type-B, ένα καλώδιο Thunderbolt™ 3 Type-C και ένα καλώδιο τροφοδοσίας.

Πώς να ενημερώσω το υλικολογισμικό Thunderbolt 3 του φορητού μου υπολογιστή;

Επισκεφτείτε τον ιστότοπο του κατασκευαστή του φορητού υπολογιστή σας για να κατεβάσετε και να εγκαταστήσετε την τελευταία έκδοση του υλικολογισμικού Thunderbolt 3. Βεβαιωθείτε ότι το σύστημά σας είναι συμβατό με τον σταθμό.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ROG XG Station 2 ASUS

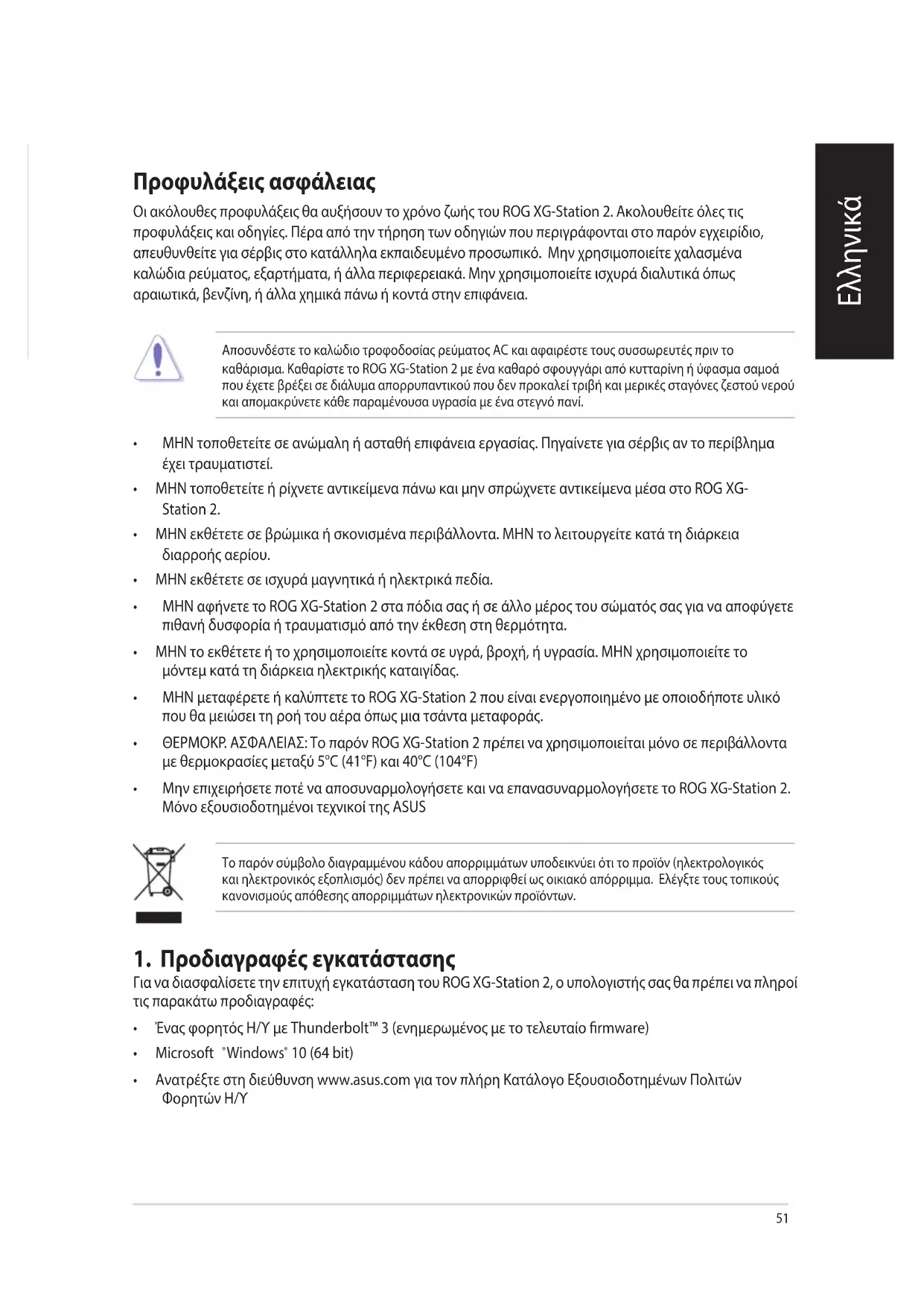

1. Προδιαγραφές εγκατάστασης

Για να διασφαλιστεί η επιτυχής εγκατάσταση του ROG XG-Station 2, ο υπολογιστής σας θα πρέπει να πληροί τις παρακάτω προδιαγραφές:

Ενσωματωμένος Η/Υ με Thunderbolt™ 3 (ενημερωμένος με το τελευταίο firmware) Microsoft Windows 10 (64 bit) Ανατρέξτε στη διεύθυνση www.asus.com για τον πλήρη κατάλογο συμβατών υπολογιστών Η/Υ

2. Προδιαγραφές εγκατάστασης

Movéλo	ROG XG STATION 2
Σύνδεση σε H/Y	ThunderboltTM 3
Σύνδεση Ethernet	Gigabit Lan 10/100/1000 Mbps
IEiσοδος / 'Eξοδος	4 θύρες USB 3.0
Πρόσθετη USB	1 θύρα USB 3.0 Túmou B
Ελεγχος φωτισμου RGB	Υποστηρίζει ASUS ROG AURA
Τροφοδοσία ρεύματος	Τροφοδοσία ρεύματος 600W Plus Gold
Διαστάσεις	Μήκος: 456mm, Πλάτος: 158mm, Αψος: 278mm
Βάρος	5,1KG
Υποστήριεη κάρτας γραφικών	Παρέχει έυσαστήριεη σε μία ευίαι πλήρους μήκους κάρτa γραφικών, Θυρίδα 2.5, PCI Express x16: - NVIDIA® GeForce® σείρá GTX 900 kai νεότερη - AMD Radeon σείρá R9 kai νεότερη
'Eξοδος γραφικών	Ορίζεται από την εγκατεοτημένη κάρτa γραφικών
Eξαρτήμata	1 καλώδιo USB 3.0 Túmou B 1 καλώδιo ThunderboltTM 3 Túmou C 1 καλώδιo troφοδοσίας Σημαντικές πληροφορίες, προῖντος

3. Εισαγωγή στο υλικό

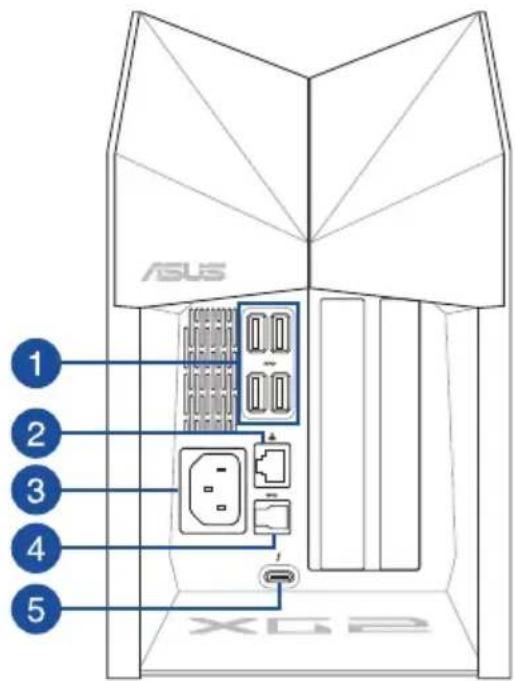

Οπίσθια όψη

1 Θύρα USB 3.0 2 Θύρα LAN Είσοδος Τροφοδοσίας Ρεύματος 4 Θύρα USB 3.0 Τύπου B 5 Θύρα Thunderbolt™ 3 Τύπου C

4. Εγκατάσταση Υλικού

Για την εγκατάσταση του ROG XG-Station 2:

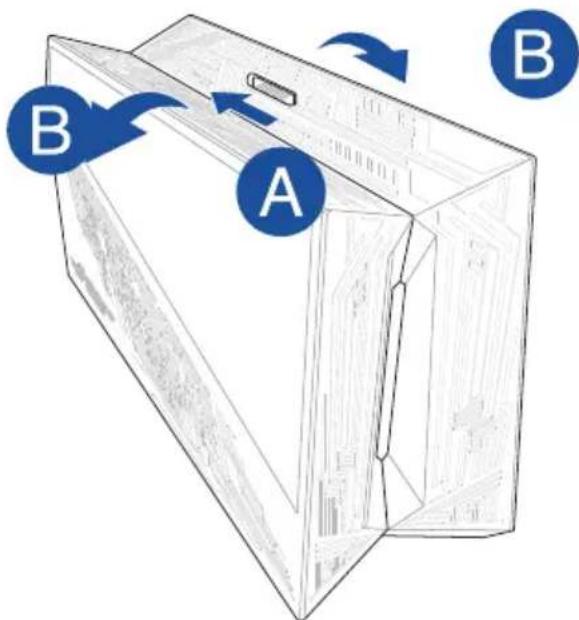

1. Σύρετε το ελατηριωτό κλείδωμα σε θέση ξεκλειδώματος και κατόπιν ανοίξτε το ROG XG-Station 2.

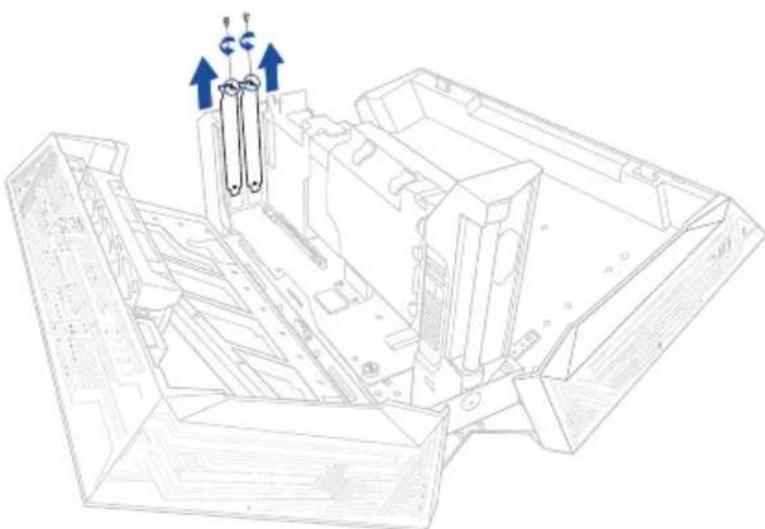

1. Απαιρείτε το τελικό βραχίονα στο ROG XG-Station 2, για να απαιρείτε το τελικό βραχίονα.

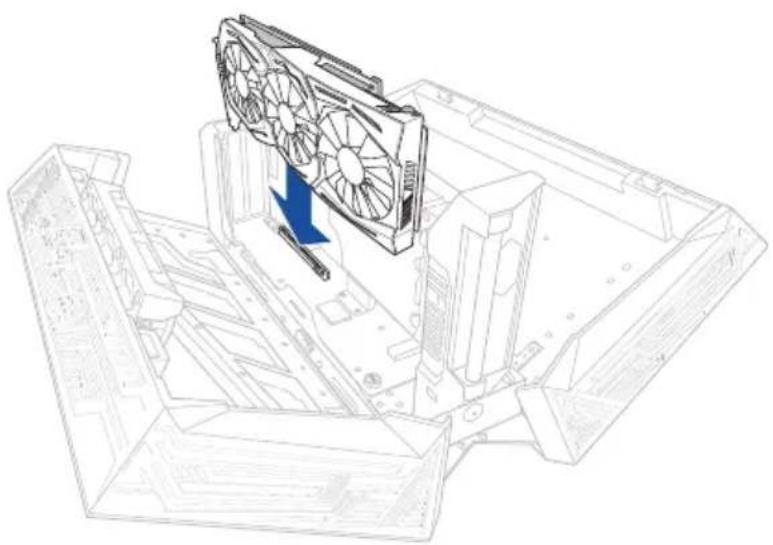

1. Ευθυγραμμίστε και εισαγάγετε την κάρτα γραφικών στην υποδοχή PCI-E.

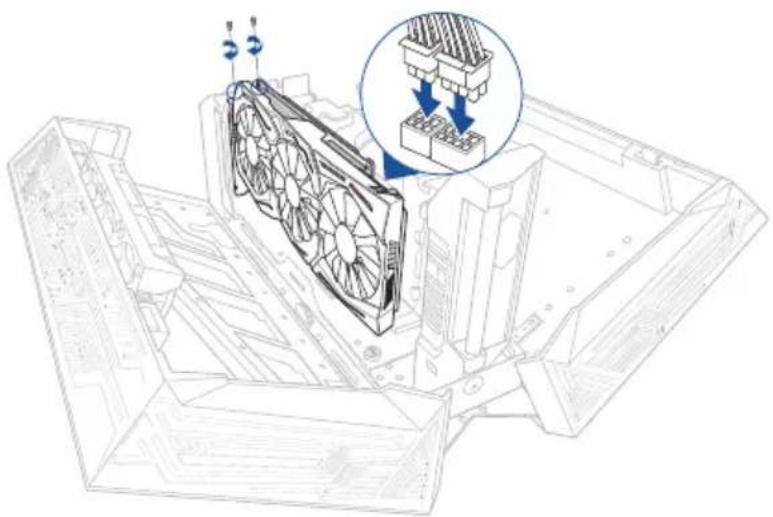

1. Ασφαλίστε το μεταλλικό βραχίονα με τις βίδες που αφαιρέσατε νωρίτερα, κατόπιν συνδέστε τα καλώδια τροφοδοσίας στην κάρτα γραφικών.

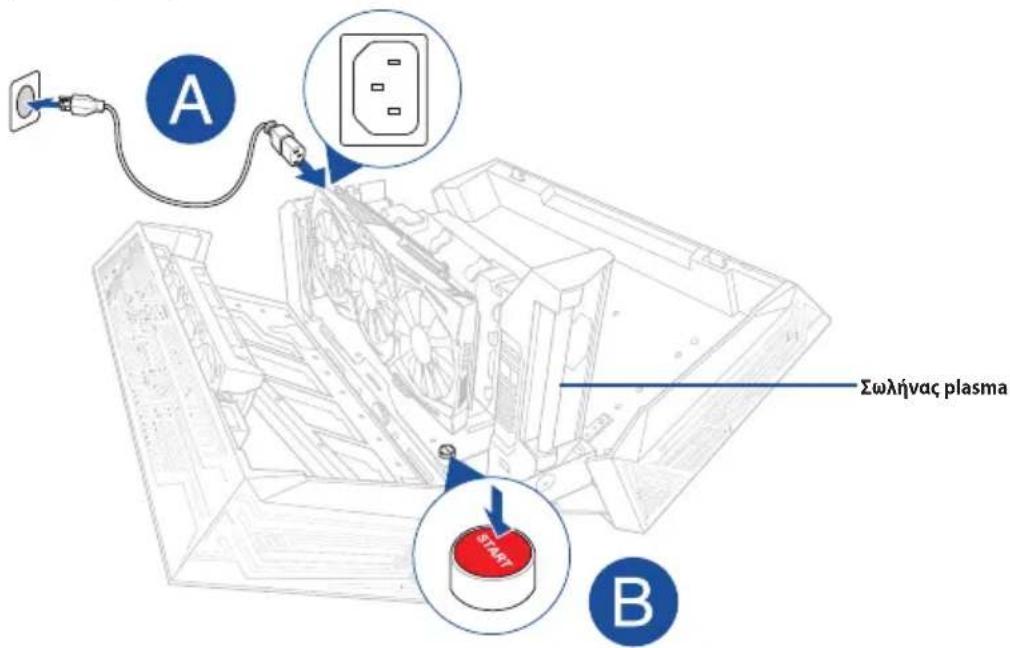

1. Συνδέστε το καλώδιο τροφοδοσίας AC στο ROG XG-Station 2 και σε πηγή τροφοδοσίας 100V~240V, κατόπιν πατήστε το πλήκτρο λειτουργίας για να θέσετε σε λειτουργία το ROG XG-Station 2. Θα ανάψει ο σωλήνας plasma.

Μην επιχειρήσετε να αντικαταστήσετε το σωλήνα plasma μόνοι σας. Μόνο εξουσιοδοτημένοι τεχνικοί ASUS πρέπει να πραγματοποιούν τη συσκευή.

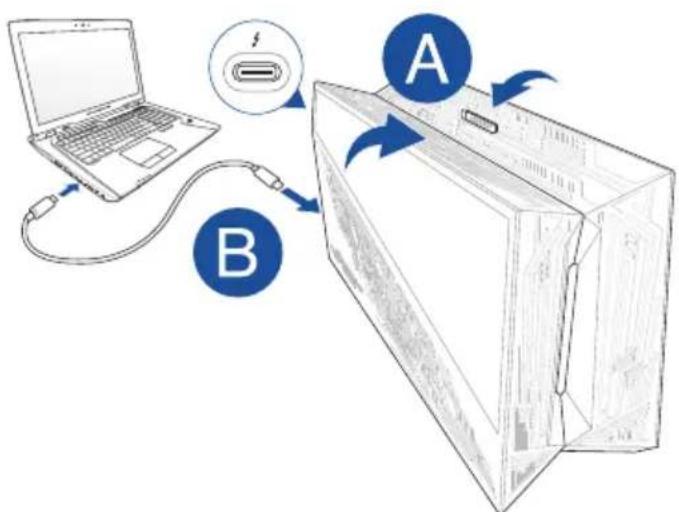

1. Κλείστε το ROG XG-Station 2, κατόπιν συνδέστε το Μαύρο καλώδιο Thunderbolt™ 3 Τύπου C στο Φορητό Η/Υ που διαθέτετε και στο ROG XG-Station 2.

Μπορείτε επίσης να συνδέσετε ένα πληκτρολόγιο USB, ένα ποντίκι USB, μια εξωτερική οθόνη και άλλα περιφερειακά στο ROG XG-Station 2.

1. Ενεργοποιήστε το Φορητό Η/Υ και οι ενδείξεις LED στο ROG XG-Station 2 θα ανάψουν.
2. Εγκαταστήστε τους αντίστοιχους οδηγούς για την κάρτα γραφικών σας.

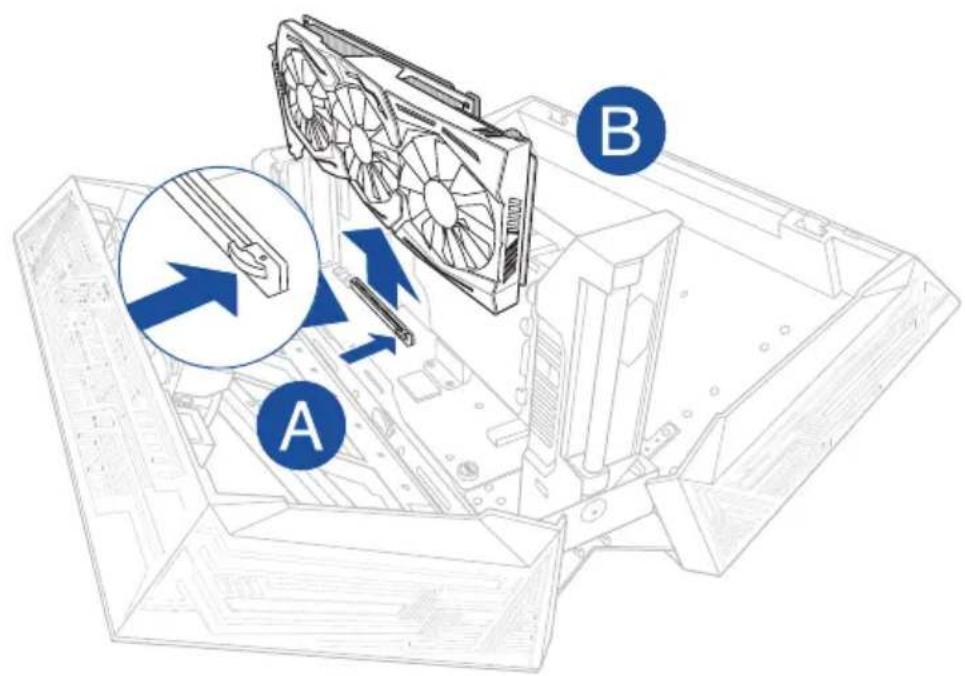

Για να αφαιρέσετε την κάρτα γραφικών, πατήστε το μάνταλο απελευθέρωσης στο πλάι της υποδοχής PCI-E, κατόπιν αφαιρέστε την κάρτα γραφικών.

Αποσυνδέστε την πηγή AC πριν αφαιρέσετε την κάρτα γραφικών. Η κάρτα γραφικών σας μπορεί να αναπτύξει εξαιρετικά υψηλή θερμοκρασία όταν λειτουργεί για μεγάλο χρονικό διάστημα. Να είστε προσεκτικοί κατά την αφαίρεση της κάρτας γραφικών.

5. Προσαρμογή φωτισμού

Για να προσαρμόσετε τα εφέ φωτισμού του ROG XG-Station 2, επισκεφθείτε τη διεύθυνση www.asus.com και κατεβάστε το λογισμικό ASUS ROG AURA.
