ПОСІБНИК КОРИСТУВАЧА ROG XG Station 2 ASUS

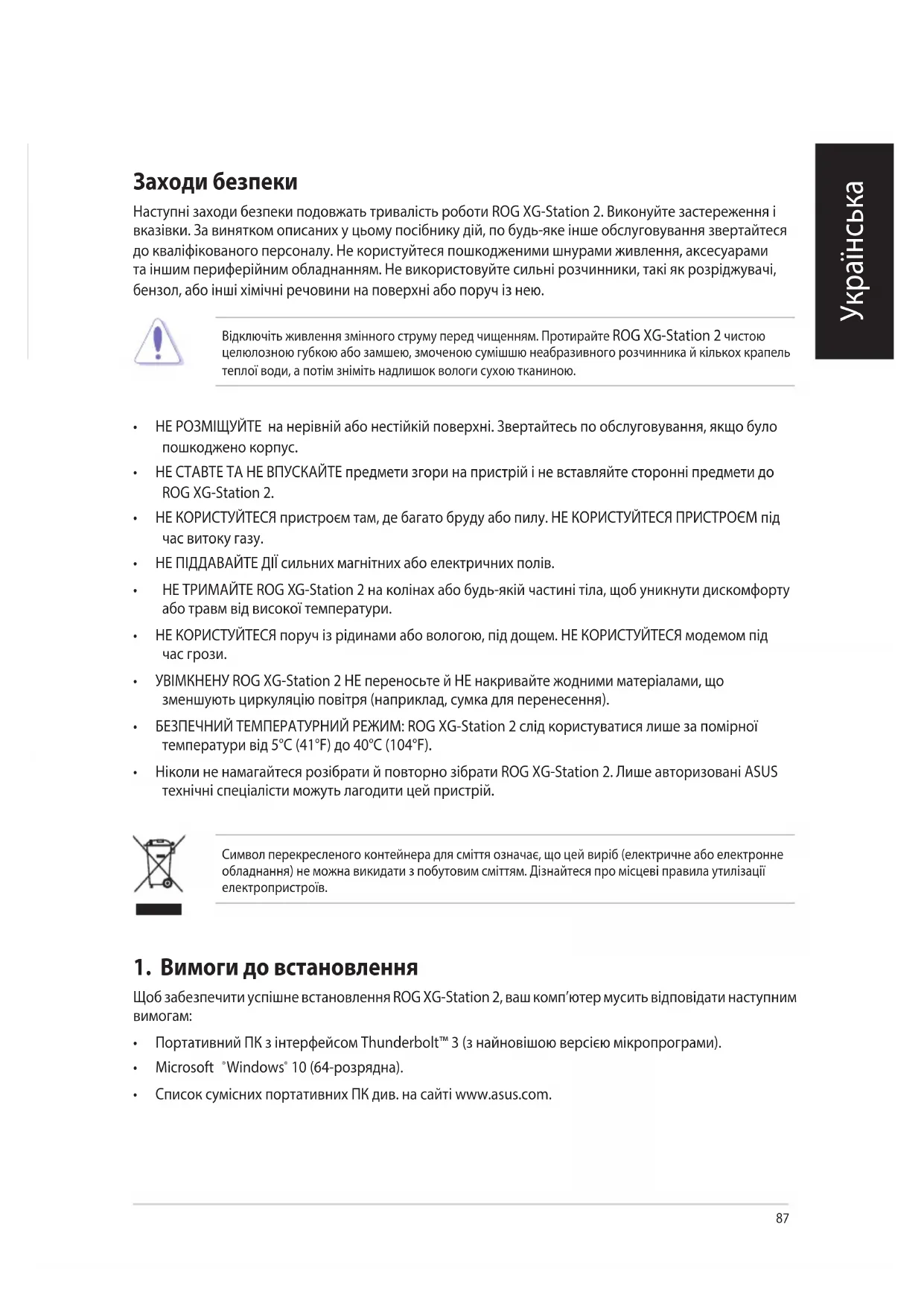

Заходи безпеки Наступні заходи безпеки подовжать тривалість роботи ROG XG-Station 2. Виконуйте застереження і вказівки. За винятком описаних у цьому посібнику дій, по будь-яке інше обслуговування звертайтеся до кваліфікованого персоналу. Не користуйтеся пошкодженими шнурами живлення, аксесуарами та іншим периферійним обладнанням. Не використовуйте сильні розчинники, такі як розріджувачі, бензол, або інші хімічні речовини на поверхні або поруч із нею. Відключіть живлення змінного струму перед чищенням. Протирайте ROG XG-Station 2 чистою целюлозною губкою або замшею, змоченою сумішшю неабразивного розчинника й кількох крапель теплої води, а потім зніміть надлишок вологи сухою тканиною.

• НЕ РОЗМІЩУЙТЕ на нерівній або нестійкій поверхні. Звертайтесь по обслуговування, якщо було пошкоджено корпус.

• НЕ СТАВТЕ ТА НЕ ВПУСКАЙТЕ предмети згори на пристрій і не вставляйте сторонні предмети до ROG XG-Station 2.

• НЕ КОРИСТУЙТЕСЯ пристроєм там, де багато бруду або пилу. НЕ КОРИСТУЙТЕСЯ ПРИСТРОЄМ під час витоку газу.

• НЕ ПІДДАВАЙТЕ ДІЇ сильних магнітних або електричних полів.

• НЕ ТРИМАЙТЕ ROG XG-Station 2 на колінах або будь-якій частині тіла, щоб уникнути дискомфорту або травм від високої температури.

• НЕ КОРИСТУЙТЕСЯ поруч із рідинами або вологою, під дощем. НЕ КОРИСТУЙТЕСЯ модемом під

• УВІМКНЕНУ ROG XG-Station 2 НЕ переносьте й НЕ накривайте жодними матеріалами, що зменшують циркуляцію повітря (наприклад, сумка для перенесення).

• БЕЗПЕЧНИЙ ТЕМПЕРАТУРНИЙ РЕЖИМ: ROG XG-Station 2 слід користуватися лише за помірної температури від 5°C (41°F) до 40°C (104°F).

• Ніколи не намагайтеся розібрати й повторно зібрати ROG XG-Station 2. Лише авторизовані ASUS технічні спеціалісти можуть лагодити цей пристрій. Символ перекресленого контейнера для сміття означає, що цей виріб (електричне або електронне обладнання) не можна викидати з побутовим сміттям. Дізнайтеся про місцеві правила утилізації електропристроїв.

1. Вимоги до встановлення

Щоб забезпечити успішне встановлення ROG XG-Station 2, ваш комп’ютер мусить відповідати наступним

• Портативний ПК з інтерфейсом Thunderbolt™ 3 (з найновішою версією мікропрограми).

• Список сумісних портативних ПК див. на сайті www.asus.com.88

2. Технічні характеристики

Підключення до ПК Thunderbolt™ 3 Підключення Ethernet Gigabit LAN 10/100/1000 Мбіт/с Вхід / вихід 4 порти USB 3.0 Додатковий порт USB 1 порт USB 3.0 (Type-B) Система RGB- підсвічування Підтримка ASUS ROG AURA Блок живлення 600 Вт, стандарт: 80 PLUS Gold

Довжина: 456 мм; ширина: 158 мм; висота: 278 мм

5,1 кг Підтримка відеокарт Підтримка однієї повноформатної відеокарти, що займає 2,5 слоти, PCI Express x16: - серія NVIDIA® GeForce® GTX 900 та новіше; - серія AMD Radeon R9 і новіше. Відеоінтерфейси Визначаються встановленою відеокартою Комплект постачання Кабель USB 3.0 Type-B Кабель Thunderbolt™ 3 (USB Type-С) Шнур живлення Поcібники з важливою інформацією про виріб

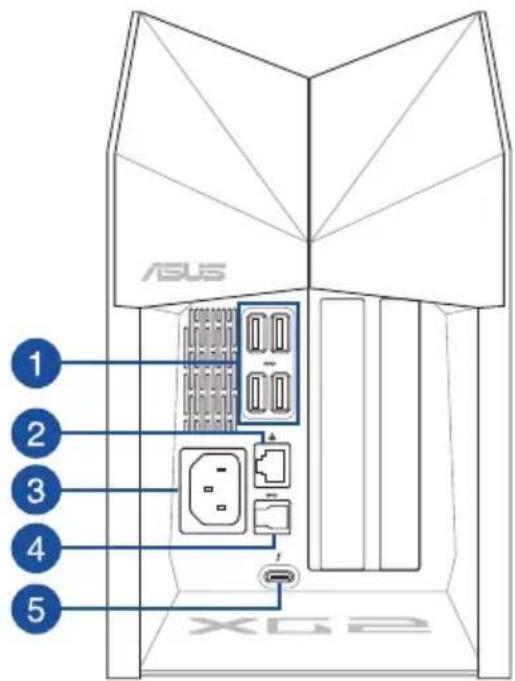

Вигляд ззаду Порт USB 3.0 Порт LAN Вхід живлення Порт USB 3.0 (Type-B) Порт Thunderbolt™ 3 (USB Type-C)89

4. Встановлення відеокарти

Щоб встановити відеокарту в корпус ROG XG-Station 2:

1. Посуньте пружинний фіксатор у положення «розблоковано», потім відкрийте ROG XG-Station 2.

2. Видаліть гвинти, що закріплюють металевий кронштейн на ROG XG-Station 2, потім зніміть

4. Закріпіть металевий кронштейн гвинтами, які ви вийняли раніше, потім підключіть кабелі

живлення до відеокарти.

3. Вирівняйте і вставте відеокарту в роз’єм PCI-E.91

5. Підключіть шнур живлення змінного струму до ROG XG-Station 2 та до джерела живлення

100-240 В, а потім натисніть кнопку живлення, щоб увімкнути ROG XG-Station 2. Засвітиться розрядна трубка.

6. Закрийте ROG XG-Station 2, підключіть кабель Thunderbolt™ 3 (USB Type-C) з комплекту до

портативного ПК та ROG XG-Station 2. Ніколи не намагайтеся самостійно замінити розрядну трубку. Лагодити пристрій можуть лише технічні спеціалісти, авторизовані ASUS. До ROG XG-Station 2 можна підключити також USB-клавіатуру, USB-мишу, зовнішній монітор та інші периферійні пристрої. Розрядна трубка

7. Подайте живлення на портативний ПК, і світлодіоди на ROG XG-Station 2 загоряться.

8. Інсталюйте відповідні драйвери для відеокарти.92

Щоб вийняти відеокарту натисніть важіль вивільнення збоку на роз’ємі PCI-E, а потім вийміть відеокарту.

5. Налаштування візуальних ефектів

Щоб дізнатися про налаштування візуальних ефектів системи підсвічування ROG XG-Station 2, відвідайте www.asus.com і завантажте ПЗ ASUS ROG AURA.

• Відключітьживленнязмінногоструму,першніжвиймативідеокарту.

• Відеокартаможесильнорозігрітисяпісляпевногочасуроботи,томубудьтеобережні, виймаючи її.
