Produkttyp	Extern dockningsstation för bärbar dator
Märke	ASUS
Modell	ROG XG Station 2
Anslutning till dator	Thunderbolt™ 3 (Type-C)
Ethernet-anslutning	Gigabit-nätverksstyrenhet 10/100/1000 Mb/s
USB-portar	4 x USB 3.0, 1 x USB 3.0 Type-B
RGB-belysningskontroll	ASUS ROG AURA
Strömförsörjning	600W, 80 Plus Gold
Mått (L x B x H)	456 mm x 158 mm x 278 mm
Vikt	5,1 kg
Grafikkortskompatibilitet	PCI-Express x16, slot 2.5 ; NVIDIA GeForce GTX 900+, AMD Radeon R9+
Grafikutgång	Bestäms av det installerade grafikkortet
Inkluderade tillbehör	USB 3.0 Type-B-kabel, Thunderbolt™ 3 Type-C-kabel, Strömkabel
Driftstemperatur	5 °C till 40 °C
Rengöring	Svamp av cellulosa eller mocka indränkt i en icke-slipande lösning
Säkerhet	Använd inte lösningsmedel; koppla ur före rengöring; undvik fukt och magnetfält
Reparerbarhet	Förbehållet ASUS-tekniker; plocka inte isär
Plasmarör	Ej utbytbart av användaren
Krävt operativsystem	Microsoft Windows 10 64-bitars

Vanliga frågor - ROG XG Station 2 ASUS

Hur installerar jag ett grafikkort i ROG XG Station 2?

Öppna stationen genom att skjuta låset, ta bort skruvarna på metallfästet, sätt i grafikkortet i PCI-E-platsen, fäst fästet, anslut strömkablarna och stäng sedan stationen. Se manualen för detaljer.

Vilka bärbara datorer är kompatibla med stationen?

Alla bärbara datorer med en Thunderbolt™ 3-port (med uppdaterad firmware) och som kör Windows 10 64-bitars. Se listan över kompatibla modeller på www.asus.com.

Hur ansluter jag stationen till min dator?

Använd den medföljande Thunderbolt™ 3 Type-C-kabeln för att ansluta stationen till din bärbara dator. Se till att stationen är påslagen och att grafikkortets drivrutiner är installerade.

Kan jag använda ett AMD-grafikkort?

Ja, stationen är kompatibel med AMD Radeon R9-serien och senare, samt NVIDIA GeForce GTX 900 och senare.

Vad gör jag om RGB-belysningen inte fungerar?

Ladda ner och installera ASUS ROG AURA-programvaran från ASUS webbplats för att anpassa och aktivera ljuseffekterna.

Hur rengör jag stationen utan att skada den?

Koppla ur strömmen. Använd en svamp av cellulosa eller en mockaduk indränkt i en icke-slipande lösning och ljummet vatten. Torka försiktigt och torka sedan med en torr trasa. Använd aldrig lösningsmedel.

Kan jag själv byta ut plasmaröret?

Nej, plasmaröret kan inte bytas ut av användaren. Endast en certifierad ASUS-tekniker kan utföra denna åtgärd.

Vilken strömförsörjning medföljer stationen?

Stationen levereras med en intern 600W strömförsörjning certifierad 80 Plus Gold. Strömkabeln ingår.

Vilka kablar ingår i lådan?

En USB 3.0 Type-B-kabel, en Thunderbolt™ 3 Type-C-kabel och en strömkabel.

Hur uppdaterar jag firmware för Thunderbolt 3 på min bärbara dator?

Besök webbplatsen för tillverkaren av din bärbara dator för att ladda ner och installera den senaste firmware för Thunderbolt 3. Se till att ditt system är kompatibelt med stationen.

BRUKSANVISNING ROG XG Station 2 ASUS

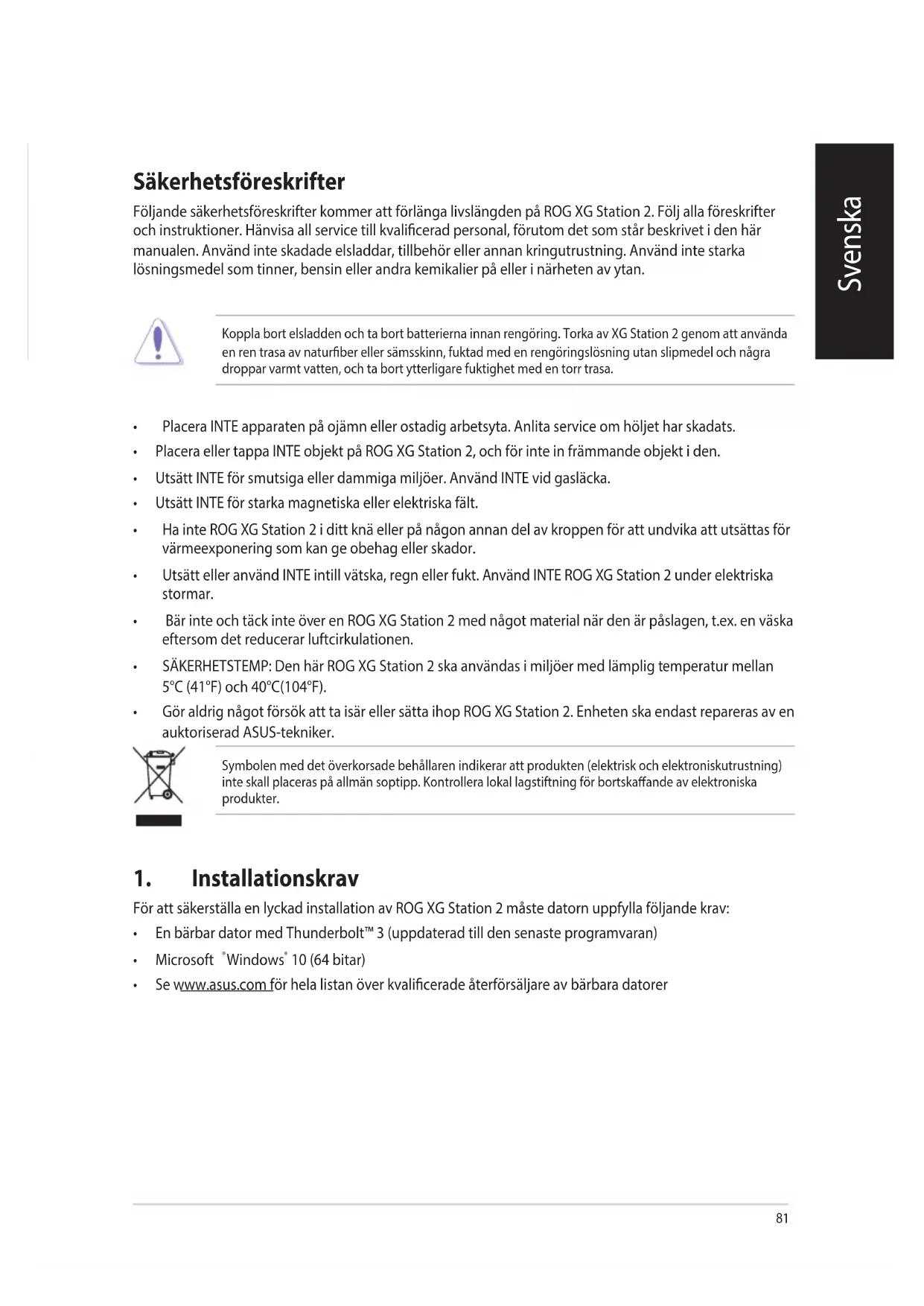

Följande säkerhetsföreskrifter kommer att förlänga livslängden på ROG XG Station 2. Följ alla föreskrifter och instruktioner. Hänvisa all service till kvalificerad personal, förutom det som står beskrivet i den här manualen. Använd inte skadade elsladdar, tillbehör eller annan kringutrustning. Använd inte starka lösningsmedel som thinner, bensin eller andra kemikalier på eller i närheten av ytan.

Koppla bort elsladden och ta bort batterierna innan rengöring. Torka av XG Station 2 genom att använda en ren trasa av naturfiber eller sämsskinn, fuktad med en rengöringslösning utan slipmedel och några droppar varmt vatten, och ta bort ytterligare fuktighet med en torr trasa.

• Placera INTE apparaten på ojämn eller ostadig arbetsyta. Anlita service om höljet har skadats.
• Placera eller tappa INTE objekt på ROG XG Station 2, och för inte in främmande objekt i den.
• Utsätt INTE för smutsiga eller dammiga miljöer. Använd INTE vid gasläcka.
• Utsätt INTE för starka magnetiska eller elektriska fält. Ha inte ROG XG Station 2 i ditt knä eller på någon annan del av kroppen för att undvika att utsättas för värmeexponering som kan ge obehag eller skador.
• Utsätt eller använd INTE intill vätska, regn eller fukt. Använd INTE ROG XG Station 2 under elektriska stormar. Bär inte och täck inte över en ROG XG Station 2 med något material när den är påslagen, t.ex. en väska eftersom det reducerar luftcirkulationen. SÄKERHETSTEMP: Den här ROG XG Station 2 ska användas i miljöer med lämplig temperatur mellan 5°C (41°F) och 40°C(104°F) . Gör aldrig något försök att ta isär eller sätta ihop ROG XG Station 2. Enheten ska endast repareras av en auktoriserad ASUS-tekniker.

Symbolen med det överkorsade behållaren indikerar att Produkten (elektrisk och elektronisk utrustning) inte skall placeras på allmän soptipp. Kontrollera lokal lagstiftning för bortskaffande av elektroniska produkter.

För att säkerställa en lyckad installation av ROG XG Station 2 måste datorn uppfylla följande krav:

En bärbar dator med ThunderboltTM 3 (uppdaterad till den senaste programvaran) Microsoft Windows 10 (64 bitar) Se www.asus.com för hela listan över kvalificerade återförsäljare av bärbara datorer

1. Sammanställning av specifikationer

Modell	ROG XG STATION 2
Anslutting till dator	ThunderboltTM 3
Ethernet-anslutting	Gigabit Lan 10/100/1000 Mbps
In-/utdata	4 x USB 3.0-portar
Extra USB	1 x USB 3.0-port typ B
RGB-ljuskontroll	ASUS ROG AURA-stöd
Strömförsörjning	600 W 80 Plus Gold-strömförsörjning
Mätt	Längd: 456 mm; Bredd: 158 mm; Höjd: 278 mm
Vikt	5,1 kg
Grafikkortstöd	Stöd für PCI-Express x16-grafikkort med full langd, 2,5 kortplats: - NVIDIA® GeForce® GTX 900-serien och senare - AMD Radeon R9-serien och senare
Grafiska utdata	Definieras av det installerade grafikkortet
Tillbehör	1x USB 3.0-kabel typ B 1x ThunderboltTM 3-kabel typ C 1x strömsladd Viktigaprodukinformationsvägledningar

3. Introduktion av maskinvara

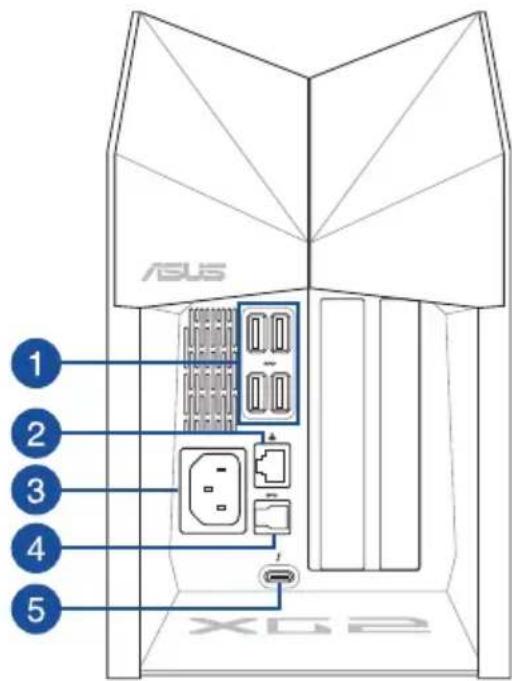

Vy bakifrån

1 USB3.0-port LAN-port 3 Batteriingång (DC) 4 USB3.0-porttypB 5 ThunderboltTM 3-port typ C

4. Maskinvaruinstallation

Så här installerar du ASUS XG Station 2:

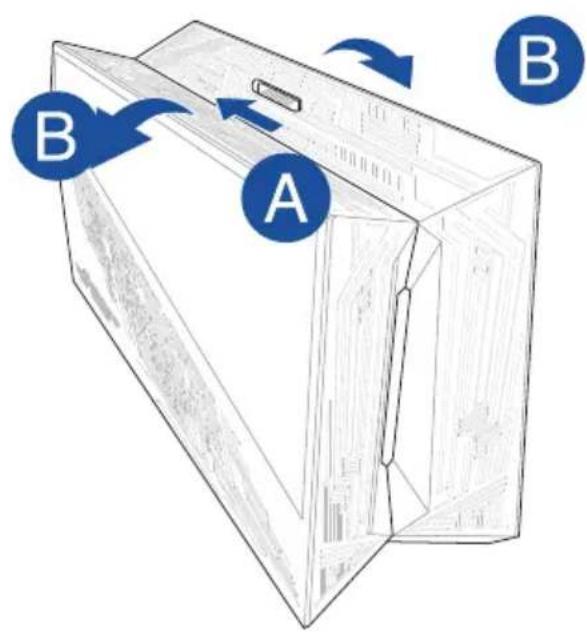

1. Dra fjäderlocket till olåst läge, och öppna ROG XG Station 2.

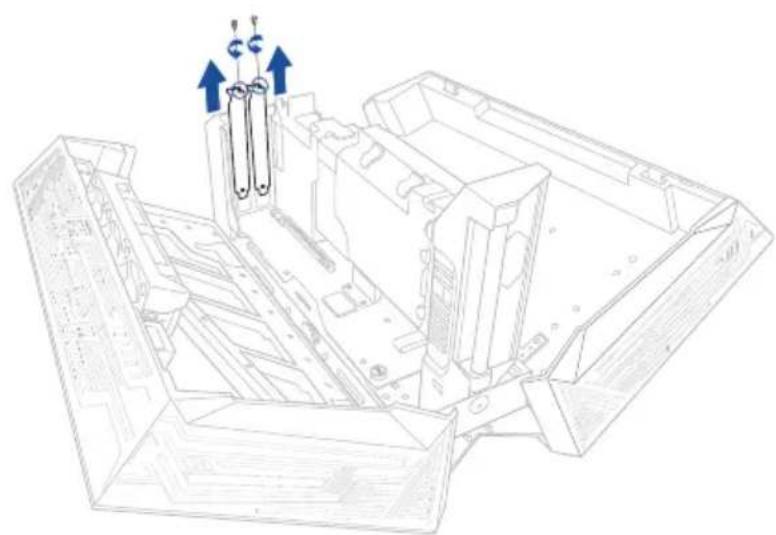

1. Ta bort skruvarna som håller metallfästet på ROG XG Station 2, och ta bort metallfästet.

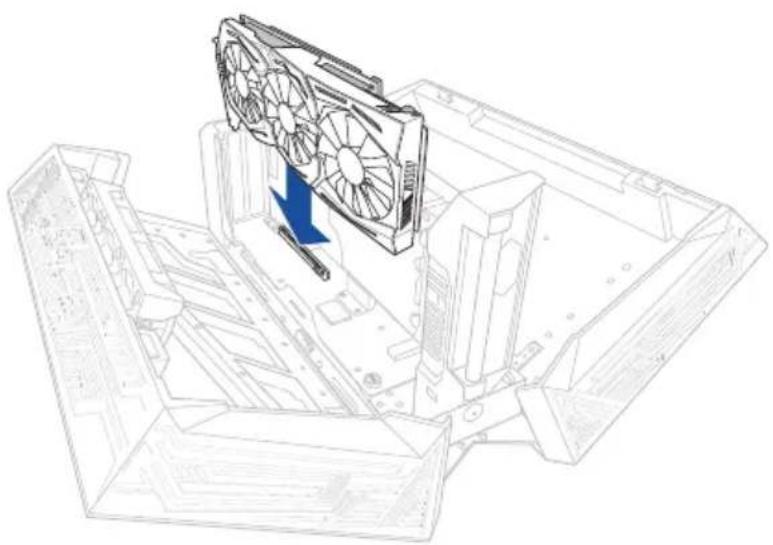

1. Passa in och sätt i grafikkortet i PCI-E-facket.

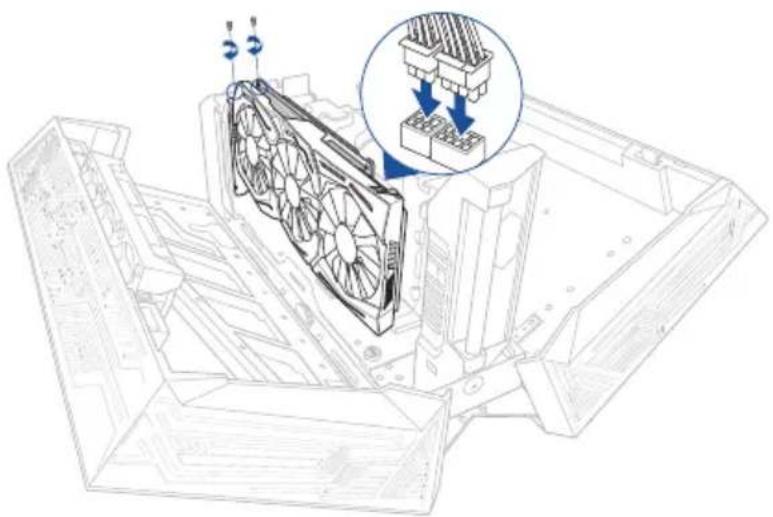

1. Fäst metallfästet med skruvarna du tagit bort tidigare, och anslut nätsladdarna till grafikkortet.

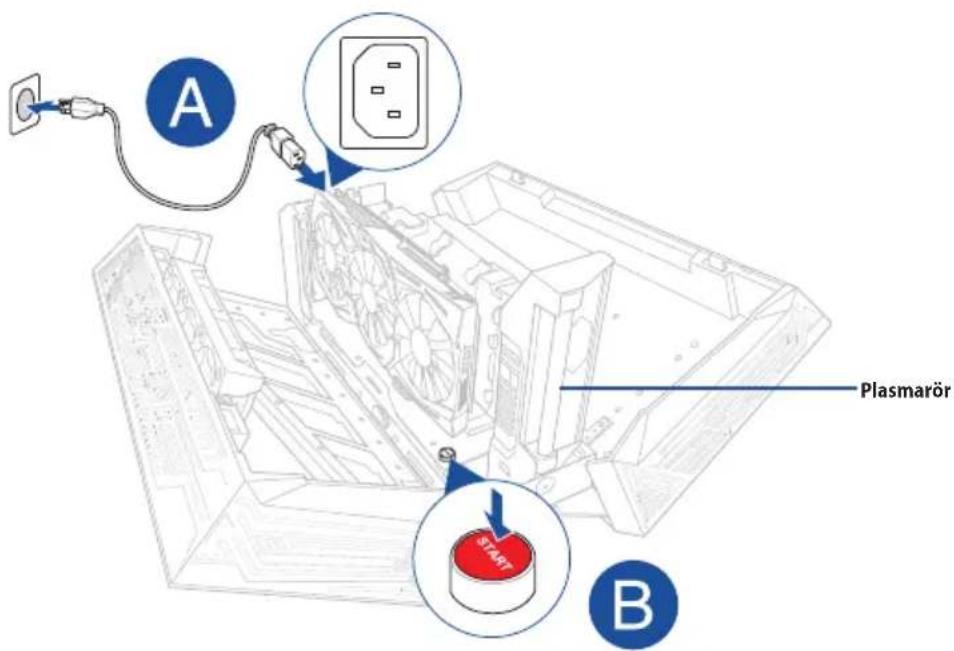

1. Anslut växelströmskabeln (AC) till ROG XG Station 2 och till ett 100V–240V nätuttag, och tryck på strömbrytaren för att sätta på ROG XG Station 2. Plasmaröret kommer att tändas.

Försök aldrig att byta plasmaröret på egen hand. Enheten ska endast repareras av en godkänd ASUS-tekniker.

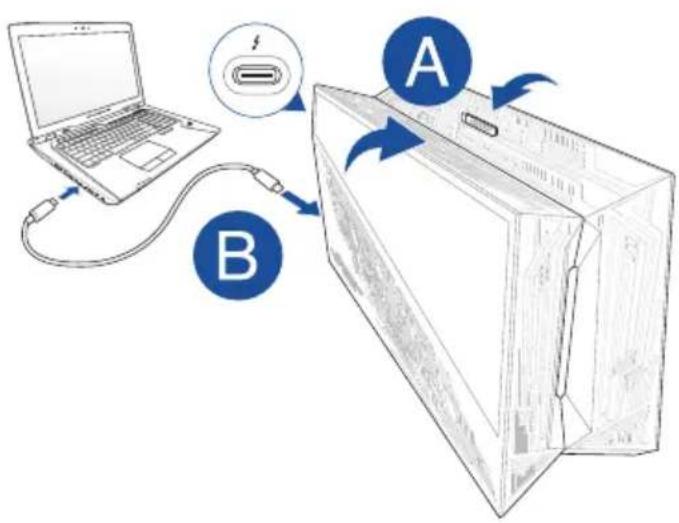

1. Stäng ROG XG Station 2, och anslut den medföljande Thunderbolt™ 3-kabeln typ C till din bärbara dator och ROG XG Station 2.

Du kan även ansluta ett USB-tangentbord, USB-mus, extern bildskärm och annan kringutrustning till din ROG XG Station 2.

1. Slå på din bärbara dator, sök efter lysdioderna att tändas på ROG XG Station 2.
2. Installera de tillhörande drivrutinerna för grafikkortet.

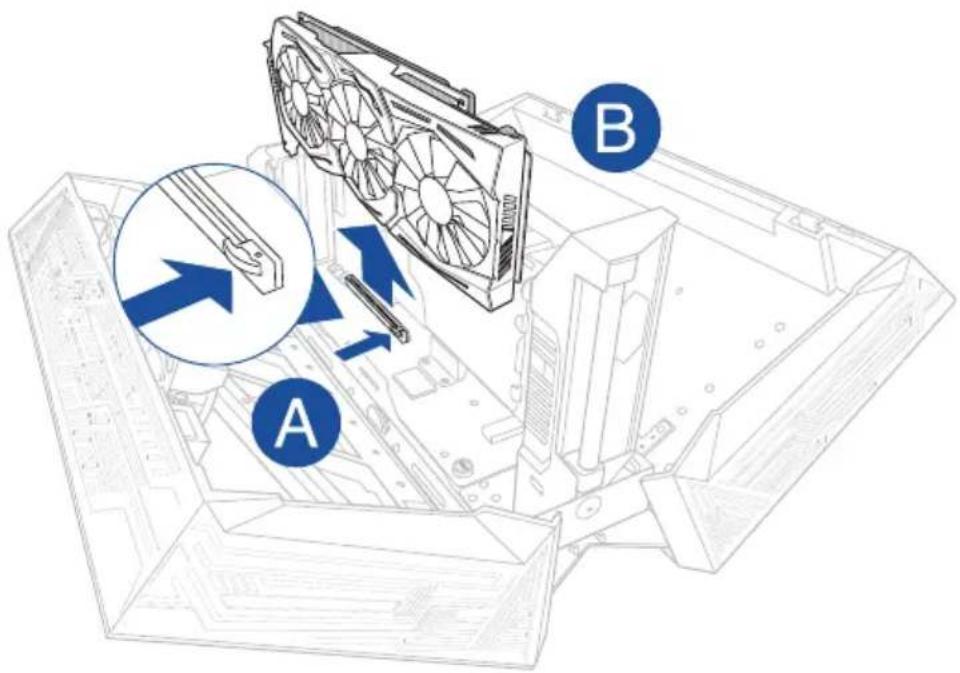

För att ta bort grafikkortet, tryck på urkopplingsknappen på sidan av PCI-E-facket, och ta bort grafikkortet.

• Koppla ifrån växelströmmen (AC) innan du tar bort grafikkortet.
• Grafikkortet kan bli extremt varmt när det använts ett tag. Var ytterst försiktig när grafikkortet ska tas bort.

5. Anpassning av maskinvara

För att anpassa ljuseffekterna på din XG Station 2, besök www.asus.com och hämta programvaran ASUS ROG AURA.

För att förhindra skador på ROG XG-Station 2, följ säkerhetsanvisningarna. Utför säkerhetskopiering. Vid behov av service, kontakta kvalificerad personal. Använd inte skadade kablar, tillbehör eller andra kringutrustningar. Använd inte vätskor som rengöringsmedel, bensin eller andra kemiska lösningar på ytan eller i närheten av enheten.

Koppla bort strömmen innan rengöring. Torka ROG XG-Station 2 med en mjuk, torr trasa eller en lätt fuktad trasa med några droppar varmt vatten, och torka sedan bort fukten med en torr trasa.

Rör inte vid heta ytor. Kontakta service om höljet är skadat. Placera inte eller släpp inte in föremål i enheten och sätt inte in främmande föremål i ROG XG-Station 2. Använd inte enheten i närheten av vatten eller fukt. Använd inte enheten under gasutsläpp. Undvik magnetiska eller elektriska fält. Håll inte ROG XG-Station 2 på knäna eller någon kroppsdel för att undvika obehag eller skada från hög temperatur. Använd inte enheten i närheten av varma eller våta platser. Använd inte enheten under åskväder. ROG XG-Station 2 får inte transporteras med våta händer eller i fuktiga förhållanden (t.ex. i en väska). Temperaturintervall: ROG XG-Station 2 ska användas vid en omgivningstemperatur mellan 5°C (41°F) och 40°C (104°F). Försök aldrig att öppna eller modifiera ROG XG-Station 2. Endast auktoriserad ASUS-tekniker får utföra service på enheten.

Symbolen med en överkryssad soptunna på hjul innebär att denna produkt (elektrisk eller elektronisk utrustning) inte får kastas i hushållssoporna. Informera dig om lokala regler för avfallshantering av elektronik.
