ROG XG Station 2 - Dock station ASUS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Stazione di docking esterna per computer portatile
Marca	ASUS
Modello	ROG XG Station 2
Connessione al computer	Thunderbolt™ 3 (Type-C)
Connessione Ethernet	Controller di rete Gigabit 10/100/1000 Mb/s
Porte USB	4 x USB 3.0, 1 x USB 3.0 Type-B
Controllo dell'illuminazione RGB	ASUS ROG AURA
Alimentazione	600W, 80 Plus Gold
Dimensioni (L x l x H)	456 mm x 158 mm x 278 mm
Peso	5,1 kg
Compatibilità scheda grafica	PCI-Express x16, slot 2.5 ; NVIDIA GeForce GTX 900+, AMD Radeon R9+
Uscita grafica	Definita dalla scheda grafica installata
Accessori inclusi	Cavo USB 3.0 Type-B, Cavo Thunderbolt™ 3 Type-C, Cavo di alimentazione
Temperatura di funzionamento	5 °C a 40 °C
Pulizia	Spugna di cellulosa o pelle scamosciata imbevuta di una soluzione non abrasiva
Sicurezza	Non utilizzare solventi; scollegare prima della pulizia; evitare umidità e campi magnetici
Riparabilità	Riservato ai tecnici ASUS; non smontare
Tubo al plasma	Non sostituibile dall'utente
Sistema operativo richiesto	Microsoft Windows 10 64 bit

Domande frequenti - ROG XG Station 2 ASUS

Come installare una scheda grafica nella ROG XG Station 2?

Aprire la stazione facendo scorrere il blocco, rimuovere le viti del supporto metallico, inserire la scheda grafica nello slot PCI-E, fissare il supporto, collegare i cavi di alimentazione, quindi richiudere la stazione. Consultare il manuale per i dettagli.

Quali computer portatili sono compatibili con la stazione?

Qualsiasi computer portatile dotato di una porta Thunderbolt™ 3 (con firmware aggiornato) e funzionante con Windows 10 64 bit. Consultare l'elenco dei modelli compatibili su www.asus.com.

Come collegare la stazione al mio computer?

Utilizzare il cavo Thunderbolt™ 3 Type-C fornito per collegare la stazione al proprio computer portatile. Assicurarsi che la stazione sia accesa e che i driver della scheda grafica siano installati.

Posso utilizzare una scheda grafica AMD?

Sì, la stazione è compatibile con le schede grafiche AMD Radeon serie R9 e successive, nonché con le NVIDIA GeForce GTX 900 e successive.

Cosa fare se l'illuminazione RGB non funziona?

Scaricare e installare il software ASUS ROG AURA dal sito ASUS per personalizzare e attivare gli effetti luminosi.

Come pulire la stazione senza danneggiarla?

Scollegare l'alimentazione. Utilizzare una spugna di cellulosa o un panno in pelle scamosciata imbevuto di una soluzione non abrasiva e acqua tiepida. Strofinare delicatamente, quindi asciugare con un panno asciutto. Non utilizzare mai solventi.

Posso sostituire il tubo al plasma da solo?

No, il tubo al plasma non è sostituibile dall'utente. Solo un tecnico ASUS autorizzato può eseguire questa operazione.

Quale alimentatore è fornito con la stazione?

La stazione viene fornita con un alimentatore interno da 600W certificato 80 Plus Gold. Il cavo di alimentazione di rete è incluso.

Quali cavi sono inclusi nella confezione?

Un cavo USB 3.0 Type-B, un cavo Thunderbolt™ 3 Type-C e un cavo di alimentazione.

Come aggiornare il firmware Thunderbolt 3 del mio portatile?

Visitare il sito Web del produttore del proprio computer portatile per scaricare e installare l'ultima versione del firmware Thunderbolt 3. Assicurarsi che il sistema sia compatibile con la stazione.

MANUALE UTENTE ROG XG Station 2 ASUS

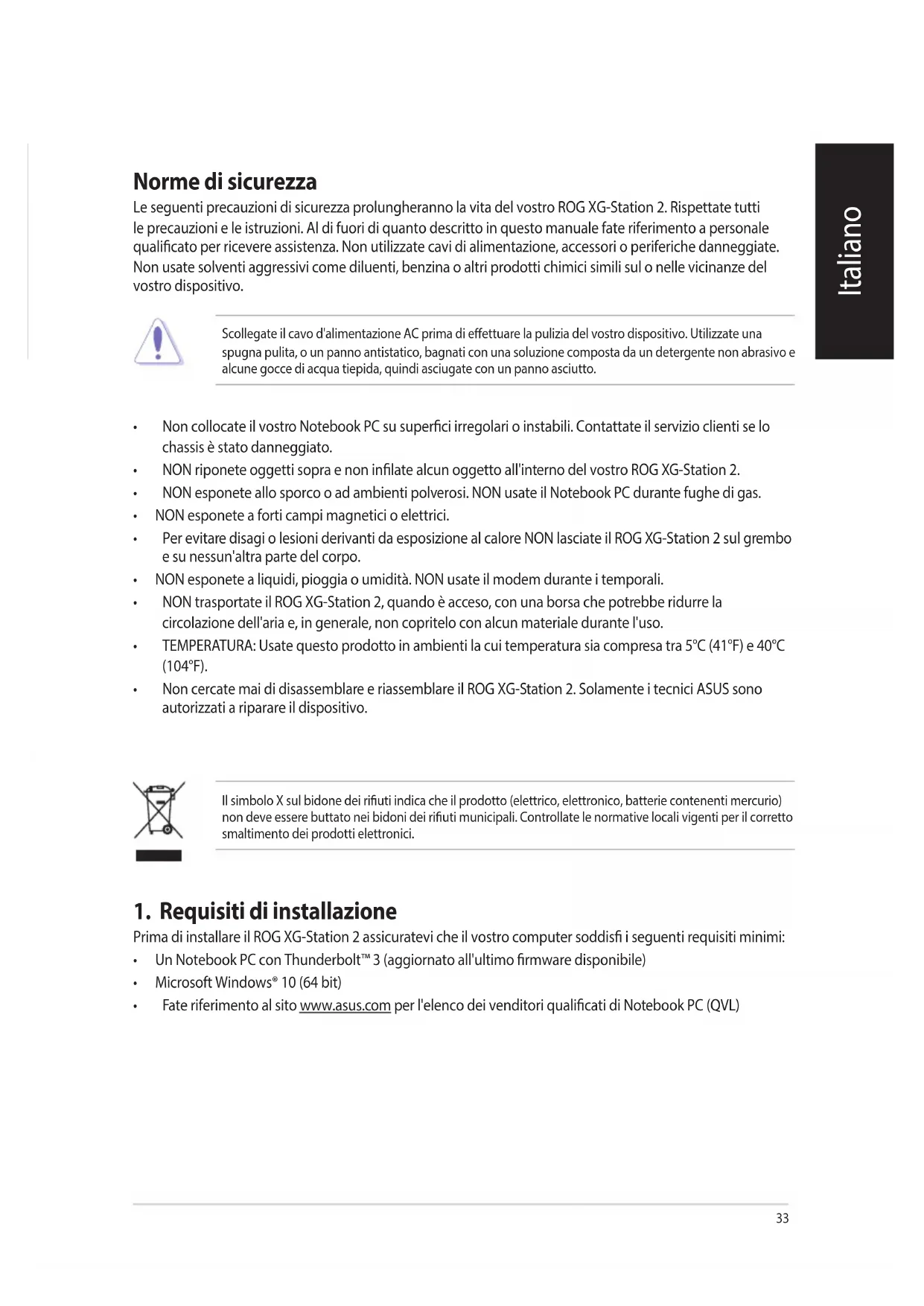

Le seguenti precauzioni di sicurezza prolungheranno la vita del vostro ROG XG-Station 2. Rispettate tutte le precauzioni e le istruzioni. Al di fuori di quanto descritto in questo manuale, fate riferimento a personale qualificato per ricevere assistenza. Non utilizzate cavi di alimentazione, accessori o periferiche danneggiate. Non usate solventi aggressivi come diluenti, benzina o altri prodotti chimici simili sul o nelle vicinanze del vostro dispositivo.

Scollegate il cavo di alimentazione AC prima di effettuare la pulizia del vostro dispositivo. Utilizzate una spugna pulita o un panno antistatico, inumiditi con una soluzione composta da un detergente non abrasivo e alcune gocce di acqua tiepida, quindi asciugate con un panno asciutto.

Non collocate il vostro Notebook PC su superfici irregolari o instabili. Contattate il servizio clienti se lo chassis è stato danneggiato. NON riponete oggetti sopra e non inserite alcun oggetto all'interno del vostro ROG XG-Station 2. NON esponete allo sporco o ad ambienti polverosi. NON usate il Notebook PC durante fughe di gas. NON esponete a forti campi magnetici o elettrici. Per evitare disagi o lesioni derivanti da esposizione al calore, NON lasciate il ROG XG-Station 2 sul grembo o su qualsiasi altra parte del corpo. NON esponete a liquidi, pioggia o umidità. NON usate il modem durante i temporali. NON trasportate il ROG XG-Station 2, quando è acceso, in una borsa che potrebbe ridurre la circolazione dell'aria e, in generale, non copritelo con alcun materiale durante l'uso. TEMPERATURA: Usate questo prodotto in ambienti la cui temperatura sia compresa tra 5°C (41°F) e 40°C (104°F). Non cercate mai di disassemblare e riassemblare il ROG XG-Station 2. Solamente i tecnici ASUS sono autorizzati a riparare il dispositivo.

Il simbolo del bidone dei rifiuti barrato indica che il prodotto (elettrico, elettronico, batterie contenenti mercurio) non deve essere gettato nei bidoni dei rifiuti municipali. Controllate le normative locali vigenti per il corretto smaltimento dei prodotti elettronici.

1. Requisiti di installazione

Prima di installare il ROG XG-Station 2, assicuratevi che il vostro computer soddisfi i seguenti requisiti minimi:

Un Notebook PC con Thunderbolt™ 3 (aggiornato all'ultimo firmware disponibile) Microsoft Windows 10 (64 bit) Fate riferimento al sito www.asus.com per l'elenco dei venditori qualificati di Notebook PC (OVL)

2. Indice delle specifiche

Modello	ROG XG STATION 2
Collegamento al PC	Thunderbolt™ 3
Connessione Ethernet	Gigabit LAN 10/100/1000 Mbps
Ingresso / Uscita	4 x Porte USB 3.0
USB addizionali	1 x Porta USB 3.0 di tipo B
Controllo illuminazione RGB	Supporto a ASUS ROG AURA
Specifiche di alimentazione	Alimentatore 600W 80 Plus Gold
Dimensioni	Lunghezza: 456mm; Profondità: 158mm; Altezza: 278mm
Peso	5.1KG
Schede grafiche supportate	Supporto per uno slot singolo, full-length, 2.5 pollici, per scheda grafica PCI-Express x16: - Serie NVIDIA GeForce GTX 900 e successive - Serie AMD Radeon R9 e successive
Uscita grafica	Varia in base alla scheda grafica installata
Accessori	1 x Cavo USB 3.0 di tipo B 1 x Cavo Thunderbolt™ 3 di tipo C 1 x Cavo di alimentazione Informazioni importanti sull'utilizzo del prodotto

3. Introduzione all'hardware

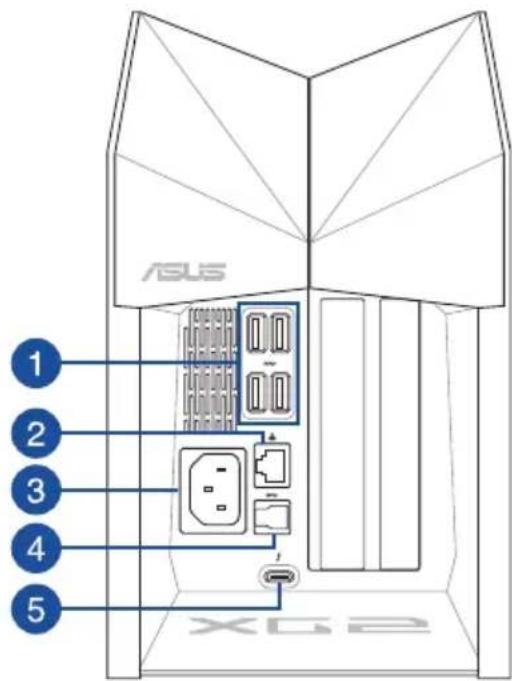

Vista posteriore

1 Porta USB 3.0 2 Porta LAN 3 Ingresso alimentazione DC 4 Porta USB 3.0 di tipo B 5 Porta Thunderbolt™ di tipo C

4. Installazione hardware

Per installare ROG XG-Station 2:

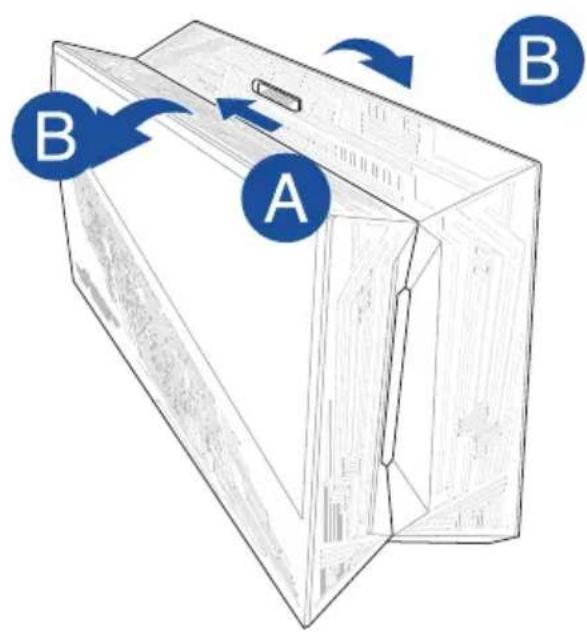

1. Spostate il blocco nella posizione aperta, quindi aprite ROG XG-Station 2.

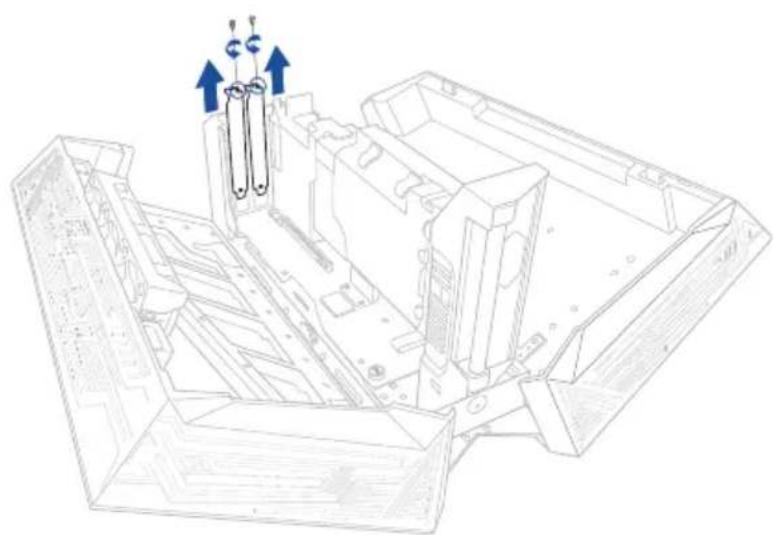

1. Rimuovete le viti che fissano la staffa in metallo a ROG XG-Station 2, quando rimuovete la staffa in metallo.

1. Allineate e inserite la scheda grafica nello slot PCI-E.

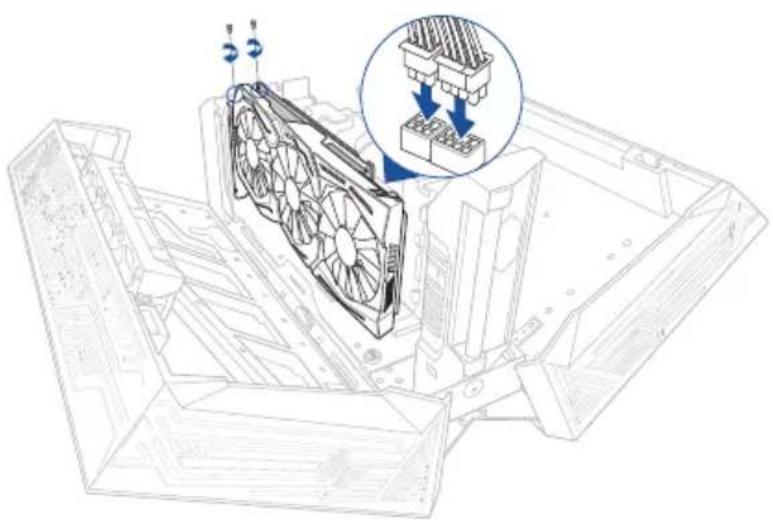

1. Fissate la staffa in metallo con le viti che avete rimosso in precedenza, quindi collegate i cavi di alimentazione alla scheda grafica.

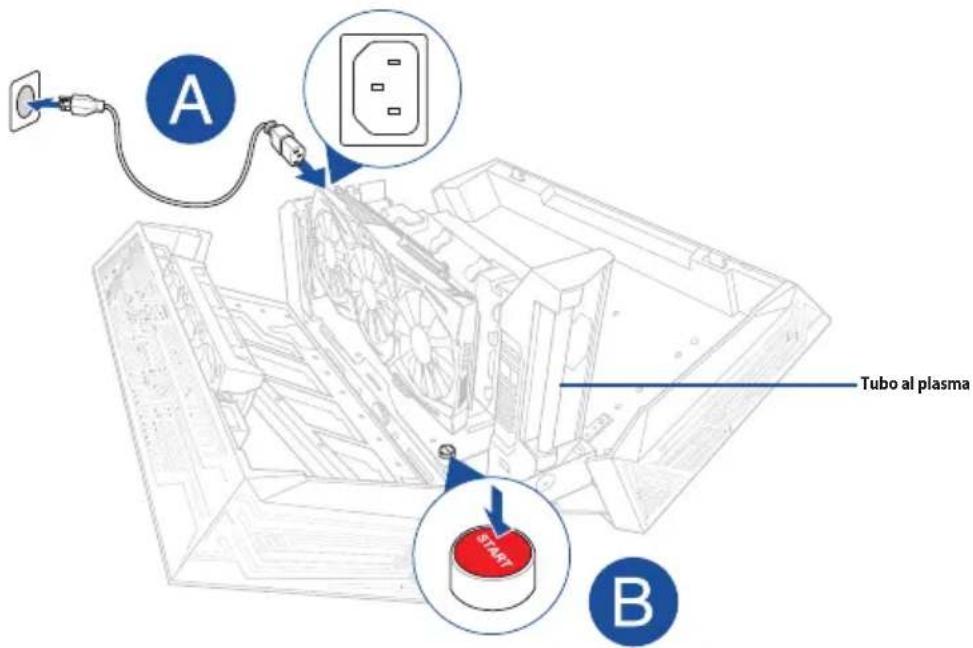

1. Collegate il cavo di alimentazione AC a ROG XG-Station 2 e a una fonte di alimentazione 100V~240V, quindi premete il pulsante di accensione per accendere ROG XG-Station 2. Il tubo al plasma si accenderà.

Non provate mai a sostituire il tubo al plasma da soli. Solamente i tecnici ASUS sono autorizzati a riparare il dispositivo.

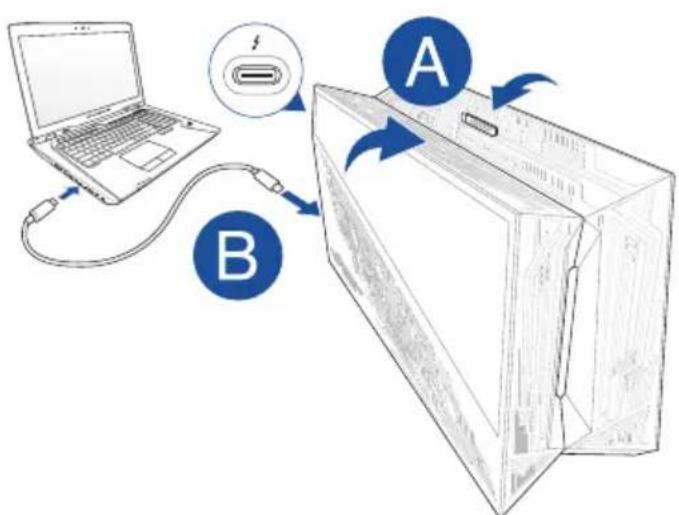

1. Chiudete ROG XG-Station 2, quindi collegate il cavo Thunderbolt™ 3 di tipo C al vostro Notebook PC e a ROG XG-Station 2.

Se volete, potete collegare periferiche quali tastiera USB, mouse USB, monitor esterno e altri a ROG XG-Station 2.

1. Accendete il vostro Notebook PC, i LED di ROG XG-Station 2 si accenderanno.
2. Installate i driver corrispondenti per la vostra scheda grafica.

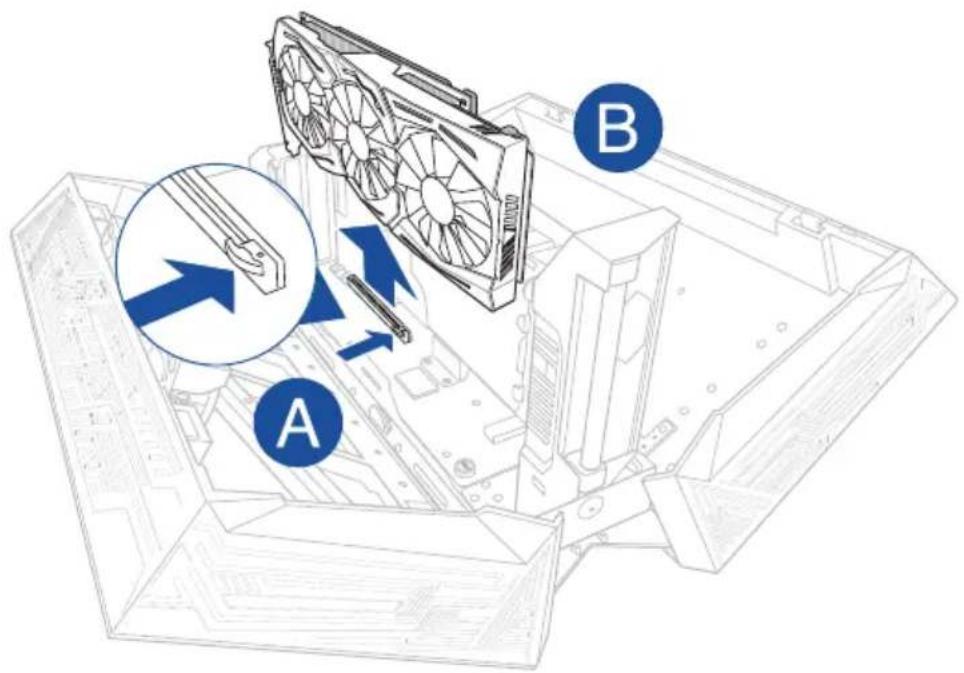

Per rimuovere la scheda grafica, premete il pulsante di rilascio a lato dello slot PCI-E, quindi rimuovete la scheda grafica.

• Scollegate il cavo di alimentazione AC prima di rimuovere la scheda grafica.
• La vostra scheda grafica potrebbe scaldarsi notevolmente in caso di utilizzo prolungato, prestate attenzione quando rimuovete la scheda grafica.

5. Personalizzazione dell'hardware

Per personalizzare l'effetto di illuminazione di ROG XG-Station 2, visitate www.asus.com e scaricate il software ASUS ROG AURA.
