ROG XG Station 2 - Estação de ancoragem ASUS - Manual de utilização gratuito

Tipo de produto	Estação de acoplamento externa para notebook
Marca	ASUS
Modelo	ROG XG Station 2
Conexão ao computador	Thunderbolt™ 3 (Tipo-C)
Conexão Ethernet	Controlador de rede Gigabit 10/100/1000 Mb/s
Portas USB	4 x USB 3.0, 1 x USB 3.0 Tipo-B
Controle de iluminação RGB	ASUS ROG AURA
Fonte de alimentação	600W, 80 Plus Gold
Dimensões (C x L x A)	456 mm x 158 mm x 278 mm
Peso	5,1 kg
Compatibilidade de placa de vídeo	PCI-Express x16, slot 2.5 ; NVIDIA GeForce GTX 900+, AMD Radeon R9+
Saída gráfica	Definida pela placa de vídeo instalada
Acessórios inclusos	Cabo USB 3.0 Tipo-B, Cabo Thunderbolt™ 3 Tipo-C, Cabo de alimentação
Temperatura de operação	5 °C a 40 °C
Limpeza	Esponja de celulose ou camurça embebida em uma solução não abrasiva
Segurança	Não usar solventes; desconectar antes da limpeza; evitar umidade e campos magnéticos
Reparabilidade	Reservado aos técnicos ASUS; não desmontar
Tubo de plasma	Não substituível pelo usuário
Sistema operacional necessário	Microsoft Windows 10 64 bits

Perguntas frequentes - ROG XG Station 2 ASUS

Como instalar uma placa de vídeo na ROG XG Station 2?

Abra a estação deslizando a trava, remova os parafusos do suporte metálico, insira a placa de vídeo no slot PCI-E, fixe o suporte, conecte os cabos de alimentação e feche a estação. Consulte o manual para detalhes.

Quais notebooks são compatíveis com a estação?

Qualquer notebook equipado com uma porta Thunderbolt™ 3 (com firmware atualizado) e executando Windows 10 64 bits. Consulte a lista de modelos compatíveis em www.asus.com.

Como conectar a estação ao meu computador?

Use o cabo Thunderbolt™ 3 Tipo-C fornecido para conectar a estação ao seu notebook. Certifique-se de que a estação está ligada e que os drivers da sua placa de vídeo estão instalados.

Posso usar uma placa de vídeo AMD?

Sim, a estação é compatível com placas de vídeo AMD Radeon série R9 e posteriores, bem como NVIDIA GeForce GTX 900 e posteriores.

O que fazer se a iluminação RGB não funcionar?

Baixe e instale o software ASUS ROG AURA no site da ASUS para personalizar e ativar os efeitos de luz.

Como limpar a estação sem danificá-la?

Desconecte a alimentação. Use uma esponja de celulose ou um pano de camurça embebido em uma solução não abrasiva e água morna. Limpe delicadamente e seque com um pano seco. Nunca use solventes.

Posso substituir o tubo de plasma eu mesmo?

Não, o tubo de plasma não é substituível pelo usuário. Apenas um técnico ASUS autorizado pode realizar esta operação.

Qual fonte de alimentação é fornecida com a estação?

A estação é fornecida com uma fonte de alimentação interna de 600W certificada 80 Plus Gold. O cabo de alimentação de rede está incluso.

Quais cabos estão incluídos na caixa?

Um cabo USB 3.0 Tipo-B, um cabo Thunderbolt™ 3 Tipo-C e um cabo de alimentação.

Como atualizar o firmware Thunderbolt 3 do meu notebook?

Visite o site do fabricante do seu notebook para baixar e instalar a versão mais recente do firmware Thunderbolt 3. Certifique-se de que seu sistema é compatível com a estação.

MANUAL DE UTILIZADOR ROG XG Station 2 ASUS

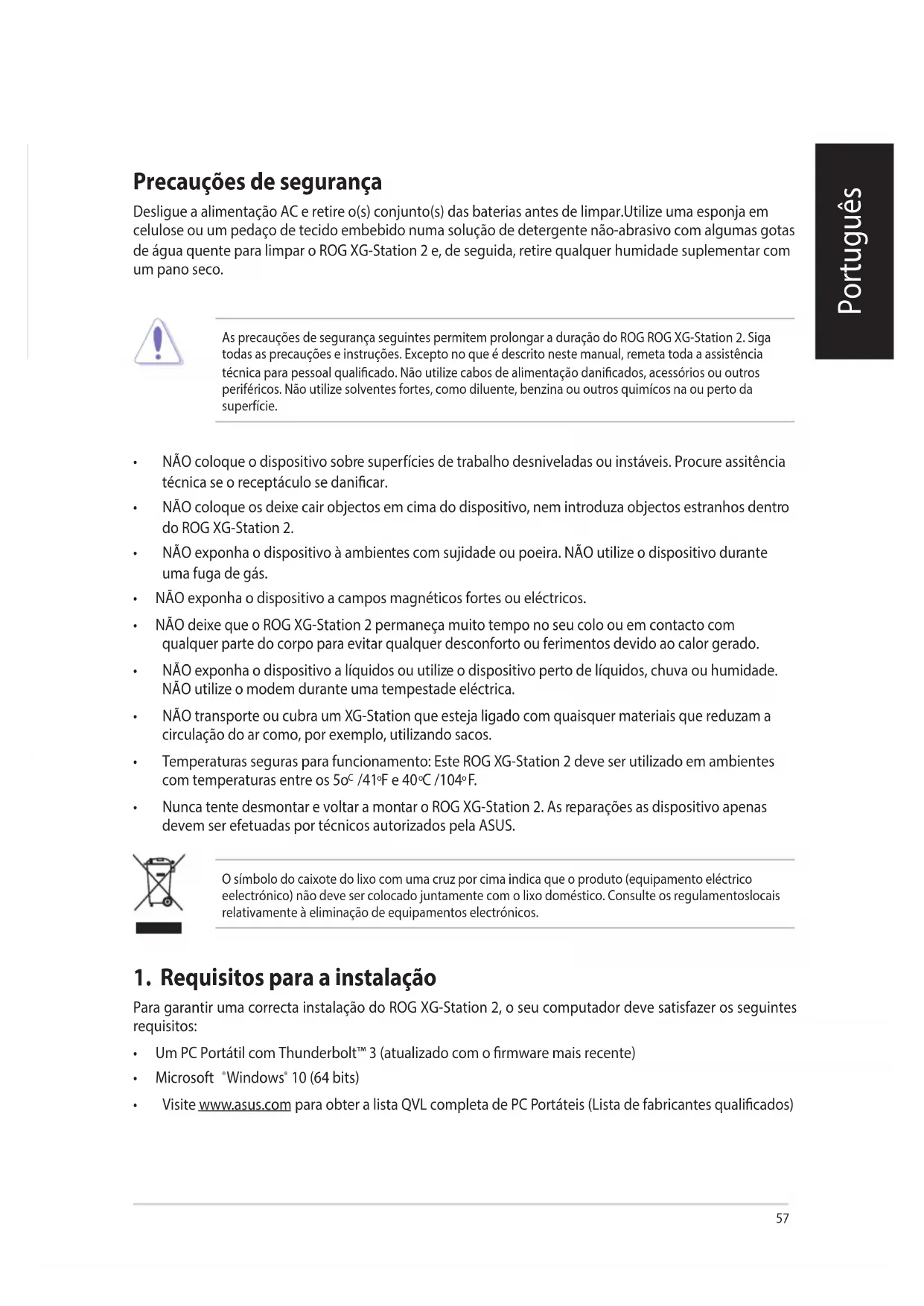

Precauções de segurança

Deslique a alimentacao AC e retire o(s) conjunto(s) das baterias antes de limpar. Utilize uma esponja em celulose ou um pedao de tecido embarbido numa solucao de detergente nao-abrasivo com algumas gotas de agua quente para limpar o ROG XG-Station 2 e, de seguida, retire qualquer humidade suplementar com um pano seco.

As precauções de segurar a seguinhas permitem prolongar a duração do ROG ROG XG-Station 2. Siga todas as precauções e instruções. Excepto no que é descrito neste manual, remeta toda a assistência técnica para pessoal qualificado. Não utilize cabos de alimentação danificados, acessórios ou outros periféricos. Não utilize solventes fortes, como diluente, benzina ou outros químicos na ou perto da superficie.

• NAO colque o dispositoo sobre superficies de travailho desniveladas ou instaiveis.Procure assistencia和技术se o receptraculo se danificar.
  Nao colque os deixe cair objectos em cima do dispositivo, nem introduza objectos estranhos dentro do ROG XG-Station 2.
• NAO exponha o dispositorio à ambientes com sujidade ou poeira. NAO utilize o dispositorio durante uma fuga de gás.
• NAO exponha o disposicao a Campos magnéticos fortes ou eletricos.
• NAO deixe que o ROG XG-Station 2 permanece muito tempo no seu colo ou em contacto com qualquer parte do corpo para fazer qualquer desconforto ou ferimentos devido ao calor gerado.
• NAO exponha o dispositorio a liquidos ou utilize o dispositorio perto de liquidos, chuva ou humidade.
• NAO utilize o modem durante uma tempestade elétrica.
• NAO transporte ou cubra um XG-Station que esteja ligado com quaisquer materiais que reduzam a circulação do ar como, por exemple, utilizing sacos.
• Temperatas seguras para funciona: Este ROG XG-Station 2 deve ser utilizado em ambientes com temperatas entre os 50^ / 41^ e 40^ / 104^ .
• Nunca tente desmontar e voltar a montar o ROG XG-Station 2. As reparacoes as dispositivoapanas devem ser efetuadas por tecnicos autorizados pela ASUS.

O símbolo do caixote do lixo com uma cruz por cima indica que o produto (equipamento eletrico elettronico) não deve ser colocado juntamente com o lixo dométrico. Consulte os regulamentoslocais relativamente à eliminação de equipamentos electrónicos.

1. Requisitos para a instalacao

Para garantir uma correcta instalação do ROG XG-Station 2, o seu computador deve satisfazer os seguiços requisitos:

Um PC Portátil com Thunderbolt™ 3 (atualizzato com o firmware mais recente)
Microsoft Windows 10 (64 bits)
- Visit www.asus.com para obter a lista QVL completeness of PC Portateis (Lista de fabricantes relacionados)

2. Resumo das espécografies

Modelo	ROG XG STATION 2
Ligação ao PC	ThunderboltTM 3
Ligação Ethernet	Lan Gigabit 10/100/1000 Mbps
Entrada / Saía	4 x portas USB 3.0
USB adicional	1 x porta USB 3.0 Tipo B
Controlo de iluminação RGB	Suporte para ASUS ROG AURA
Fonte de alimentação	Fonte de alimentação 600W 80 Plus Gold
Dimensoes	Comprimento: 456 mm; Largura: 158 mm; Altura: 278 mm
Peso	5,1 KG
Suporta para placas gratuites	Oferece suporte para umaplaçagressica PCI-Express x16 com ranhura de 2,5 de comprimento integral: - Série NVIDIA® GeForce® GTX 900 e mais recente - Série AMD Radeon R9 e mais recente
Saía deGXualicos	Definida pelaplaça GXUALA instalada
Acessórios	1x cabo USB 3.0 Tipo B 1x cabo ThunderboltTM 3 Tipo C 1x Cabo de alimentação Guias de informações importantes do produits

3. Introdução ao hardware

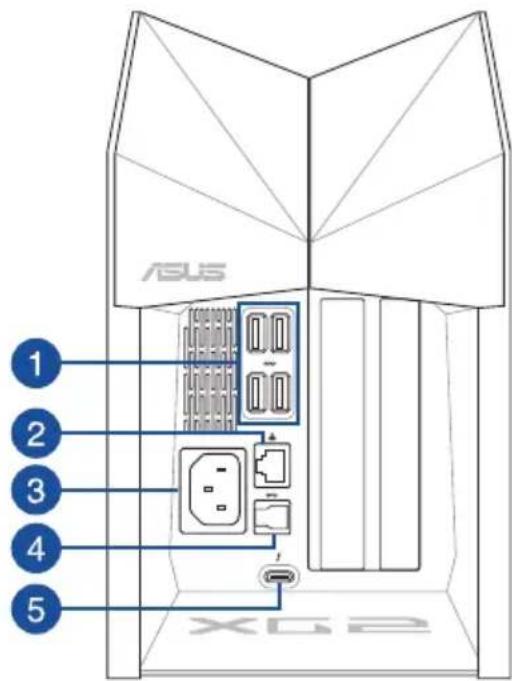

Vista posterior

1 Porta USB 3.0
2 Porta LAN
3 Tomada de entrada da alimentacao DC
4 Porta USB 3.0 Tipo B
5 Porta ThunderboltTM 3 Tipo C

4. Instalação do hardware

Para instalar o ROG XG-Station 2 da ASUS:

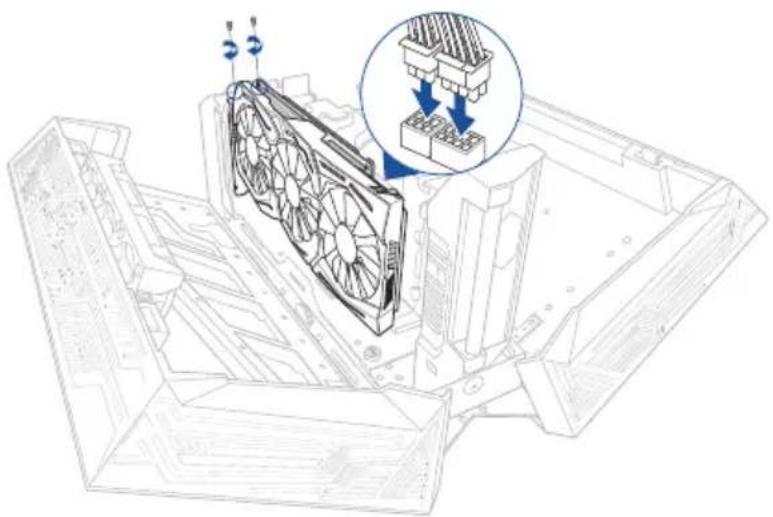

1. Fixe o suporte de metal com os parafusos que removeu previamente e(before ligue os cabos de alimentacao a placarica.

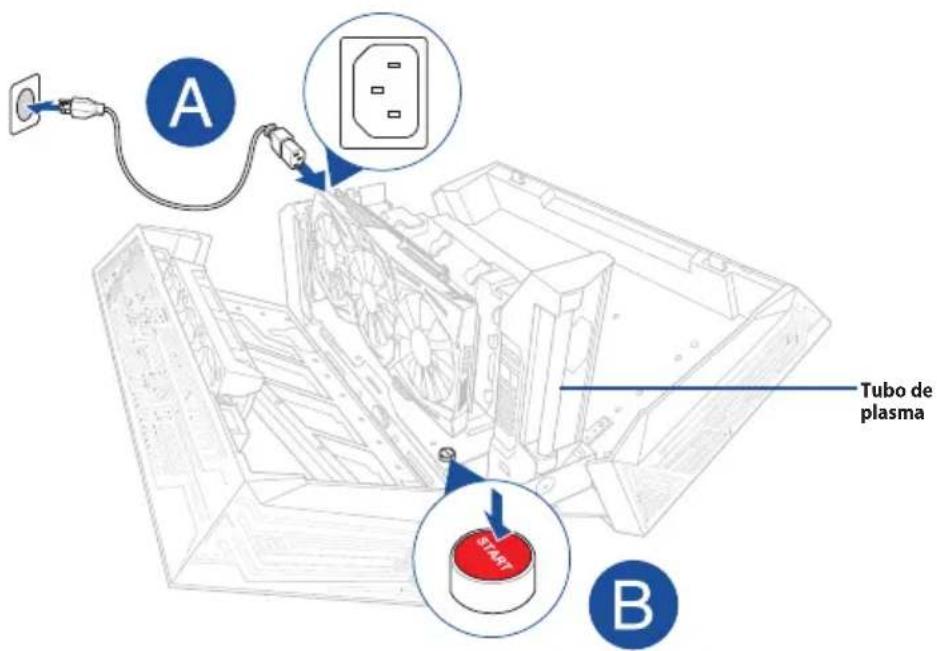

1. Ligue o cabo de alimentacao AC ao ROG XG-Station 2 e a uma fonte de alimentacao de 100V 240V e deposito prima o botao de alimentacao para ligar o ROG XG-Station 2. O tubo de plasma ira acender.

Nunca tente substituir o tubo de plasma sozinho. O dispositovo apenas deve ser reparado por技术和 autorizados pelo ASUS.

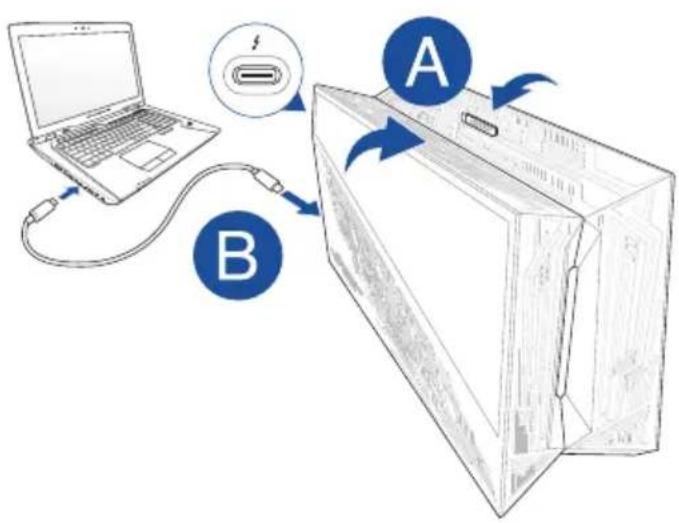

1. Fecha o ROG XG-Station 2 earethi ligue o cabo ThunderboltTM 3 Tipo C inclusio na embalagem ao PC Porttil e ao ROG XG-Station 2.

Tambemode ligar um teclado USB, rato USB, monitor externo e outros periféricos ao seu ROG XG-Station 2.

1. Ligue o seu PC Portátil e os LED no ROG XG-Station 2 irão acender.
2. Instale os controladores correspondentes para a sua placarica.

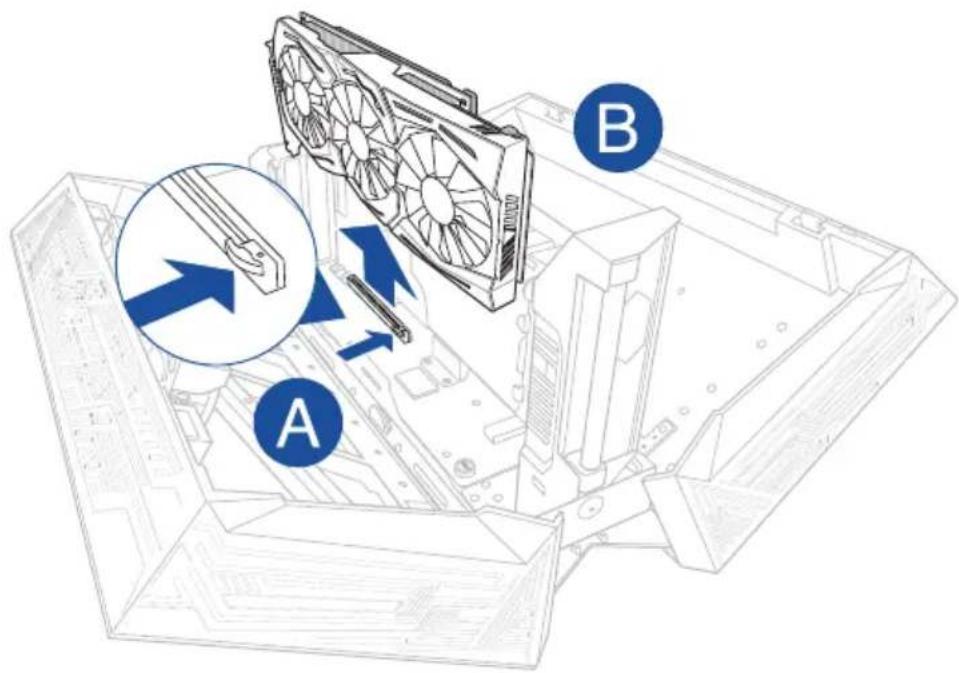

Para remover a placá gratica, pressione a patilha de libertação na parte lateral da ranhura PCI-E edeois remova a placá gratica.

• Desluge a alimentacao AC antes de remover a placar Grafica.
• A sua placá gratárica poderá ficar extremamente quente(before de algum tempo de funciona. Tenha atençao quando remove a placá gratárica.

5. Personalização do hardware

Para personalizar os efeitos de iluminação do seu ROG XG-Station 2, visite www.asus.com e transfira o software ASUS ROG AURA.
