Tipo de producto	Estación de acoplamiento externa para portátil
Marca	ASUS
Modelo	ROG XG Station 2
Conexión al ordenador	Thunderbolt™ 3 (Type-C)
Conexión Ethernet	Controlador de red Gigabit 10/100/1000 Mb/s
Puertos USB	4 x USB 3.0, 1 x USB 3.0 Type-B
Control de iluminación RGB	ASUS ROG AURA
Alimentación	600W, 80 Plus Gold
Dimensiones (L x A x Al)	456 mm x 158 mm x 278 mm
Peso	5,1 kg
Compatibilidad de tarjeta gráfica	PCI-Express x16, slot 2.5 ; NVIDIA GeForce GTX 900+, AMD Radeon R9+
Salida gráfica	Definida por la tarjeta gráfica instalada
Accesorios incluidos	Cable USB 3.0 Type-B, Cable Thunderbolt™ 3 Type-C, Cable de alimentación
Temperatura de funcionamiento	5 °C a 40 °C
Limpieza	Esponja de celulosa o gamuza empapada en una solución no abrasiva
Seguridad	No usar disolventes; desconectar antes de limpiar; evitar humedad y campos magnéticos
Reparabilidad	Reservado para técnicos de ASUS; no desmontar
Tubo de plasma	No reemplazable por el usuario
Sistema operativo requerido	Microsoft Windows 10 64 bits

Preguntas frecuentes - ROG XG Station 2 ASUS

¿Cómo instalar una tarjeta gráfica en la ROG XG Station 2?

Abra la estación deslizando el pestillo, retire los tornillos del soporte metálico, inserte la tarjeta gráfica en la ranura PCI-E, asegure el soporte, conecte los cables de alimentación y luego cierre la estación. Consulte el manual para obtener más detalles.

¿Qué portátiles son compatibles con la estación?

Cualquier portátil equipado con un puerto Thunderbolt™ 3 (con firmware actualizado) y que funcione con Windows 10 64 bits. Consulte la lista de modelos compatibles en www.asus.com.

¿Cómo conectar la estación a mi ordenador?

Use el cable Thunderbolt™ 3 Tipo C incluido para conectar la estación a su portátil. Asegúrese de que la estación esté encendida y de que los controladores de su tarjeta gráfica estén instalados.

¿Puedo usar una tarjeta gráfica AMD?

Sí, la estación es compatible con tarjetas gráficas AMD Radeon serie R9 y posteriores, así como con NVIDIA GeForce GTX 900 y posteriores.

¿Qué hacer si la iluminación RGB no funciona?

Descargue e instale el software ASUS ROG AURA desde el sitio web de ASUS para personalizar y activar los efectos de iluminación.

¿Cómo limpiar la estación sin dañarla?

Desconecte la alimentación. Use una esponja de celulosa o un paño de gamuza empapado en una solución no abrasiva y agua tibia. Limpie suavemente y luego seque con un paño seco. No use nunca disolventes.

¿Puedo reemplazar el tubo de plasma yo mismo?

No, el tubo de plasma no es reemplazable por el usuario. Solo un técnico autorizado de ASUS puede realizar esta operación.

¿Qué alimentación se incluye con la estación?

La estación viene con una fuente de alimentación interna de 600W certificada 80 Plus Gold. El cable de alimentación de red está incluido.

¿Qué cables se incluyen en la caja?

Un cable USB 3.0 Tipo B, un cable Thunderbolt™ 3 Tipo C y un cable de alimentación.

¿Cómo actualizar el firmware Thunderbolt 3 de mi portátil?

Visite el sitio web del fabricante de su portátil para descargar e instalar la última versión del firmware Thunderbolt 3. Asegúrese de que su sistema sea compatible con la estación.

MANUAL DE USUARIO ROG XG Station 2 ASUS

1. Deslize o fecho de mola para a posicao de desbloqueado e deposito abra o ROG XG-Station 2.

1. Remova os parafusos que fixam o suporte de metal ao ROG XG-Station 2 e(before remova o suporte de metal.

1. Alinhe e insira a placagrafica na ranhura PCI-E.

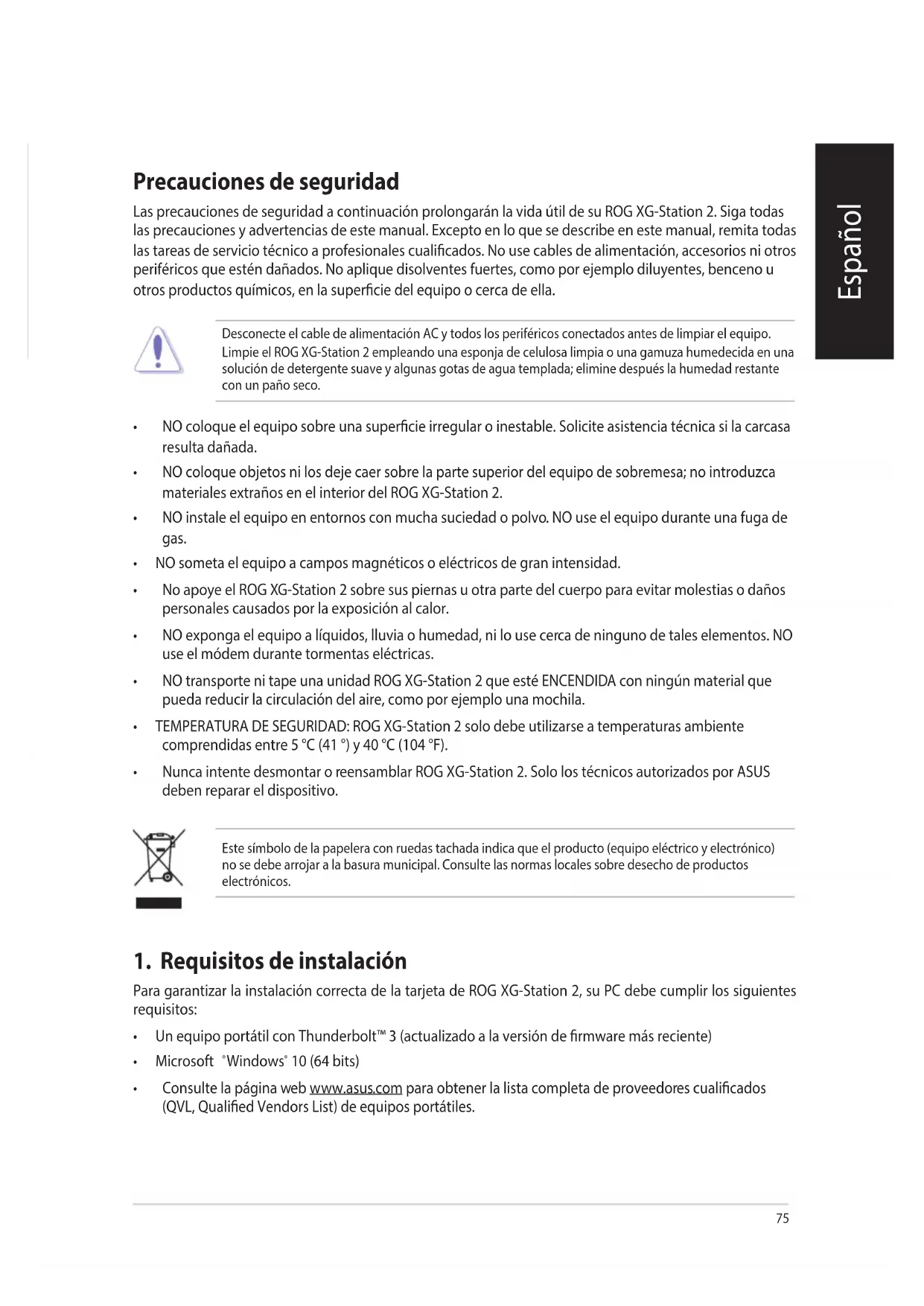

Precauciones de seguridad

Las precauaciones de seguridad a continuación prolongaran la vidautilde su ROG XG-Station 2. Siga todas las precauaciones y advertencias de este manual. Excepto en lo que se describe en este manual, remita todas las tareas de servicios专业技术os [e-mail] use cables of alimentacion, accesorios niotiros periféricos que esten dañados.No aplicque disolventes fuertes, como por ejemplo diluyentes, benceno uculos productsos químicos, en la superficie del equipo o cerca de ella.

Desconecte el cable de alimentacion AC y todos los periféricos connectados antes de limpar el equipo. Limpie el ROG XG-Station 2 emploando una esponja de celulosa limpia o una gamuza humedecida en una solution de detergente suave y的一些as gotas de agua Templada; elimine despues la humedad restante con un paño seco.

NO coloque el equipo sobre una superficie irregular o inestable. Solicite asistencia的技术ica si la carcasa resulta dañada.
NO coloque objetos ni los deje caer sobre la parte superior del equipo de sobremesa; no introduzca materiales extraños en el interior del ROG XG-Station 2.
NO instale el equipo en entornos con mucha suciedad o polvo. NO use el equipo durante una fuga de gas.
- NO someta el equipo a Campos magnéticos o electricos de gran intensidad.
No apoye el ROG XG-Station 2 sobre sus piernas u other parte del cuerpo para evitar molestias o daños personales causados por la exposión al calor.
NO exponga el equipo a liquidos, lluvia o humedad, ni lo use circa de ninguno de tales elementos. NO use el módem durante tormentas electricas.
NO transporte ni tape una unidad ROG XG-Station 2 que esté ENCENDIDA con ningún material que pueda reducir la circulación del aire, como por exemple una mochila.
- TEMPERATUREA DE SEGURIDAD: ROG XG-Station 2 solo doit utilizes a temperatas ambiente comprehendidas entre 5^ (41 °) y 40^ (104 °F).
- Nunca intente desmontar o reensambar ROG XG-Station 2. Solo los先进技术 autorizados por ASUS deben reparar el dispositivo.

Este simbolo de la papelera con ruedas tachada indica que el producto (equipo eletrico y electronomic) no se debe arrojar a la basura municipal. Consulte las normas locales sobre desecho de productos electronicos.

1. Requisitos de instalación

Para garantizar la instalacion correcta de la tarjeta de ROG XG-Station 2, su PC debe complir los siguientes requisitos:

• Un equipo portátil con Thunderbolt™ 3 (actualizo a la version de firmware más reciente)
  Microsoft Windows 10 (64 bits)

• Consulte la páginawebwww.asus.comparaobtenerla listacompletadeproveedoresculificados(QVL,QualifiedVendorsList)deequiposportátiles.

• Resumen de specifications

Modelo	ROG XG STATION 2
Conexión con su PC	ThunderboltTM 3
Conexión Ethernet	Gigabit Lan 10/100/1000 Mbps
Entradas/Salidas	4 puertos USB 3.0
USB adicional	1 x Puerto USB 3.0 Tipo B
Control de iluminación RGB	Compatible con ASUS ROG AURA
Fuente de alimentación	Fuente de alimentación 80 Plus Gold de 600 W
Dimensiones	Longitud: 456 mm; anchura: 158 mm; alta: 278 mm
Peso	5,1 kg
Tarjetas gratuites compatibles	Soporta una单一 ranura de 2,5 para tarjetas gratuites PCIeExpress x16 de longitud completa: Serie NVIDIA* GeForce™ GTX 900 y másrecente Serie AMD Radeon R9 y másrecente
Salida gratuites	Definida por la tarjetaGROUNDa instalada
Accesorios	1x Cable USB 3.0 Tipo B 1x Cable ThunderboltTM 3 Tipo C 1x Cable de alimentación Guias importantes de información del producto

3. Introduccional hardware

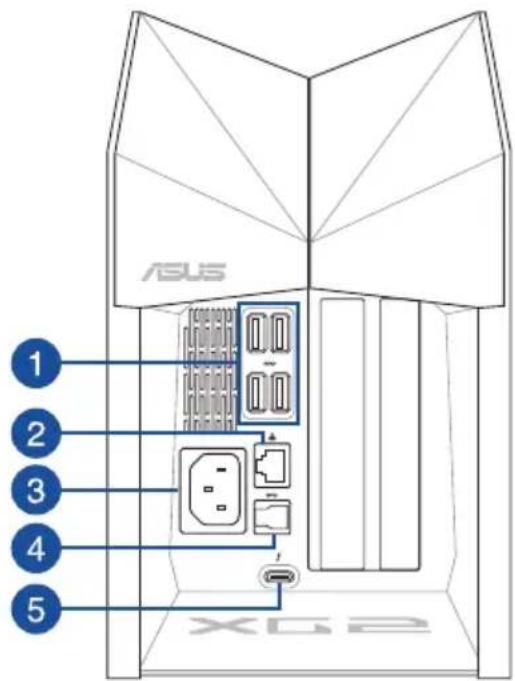

Vista posterior

1 Puertoos USB 3.0
2 Puerto LAN
3 Entrada de corriente continua (CC)
4 Puerto USB 3.0 Tipo B
5 Puerto Thunderbolt™ 3 Tipo C

4. Instalar el hardware

Para instalar ROG XG-Station 2:

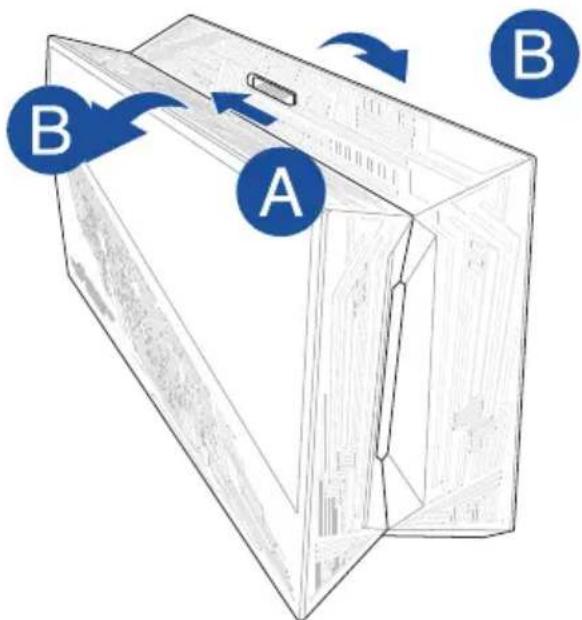

1. Deslice el cierre retractil hasta una posicion de desbloqueo y, a continuacion, abra su ROG XG-Station 2.

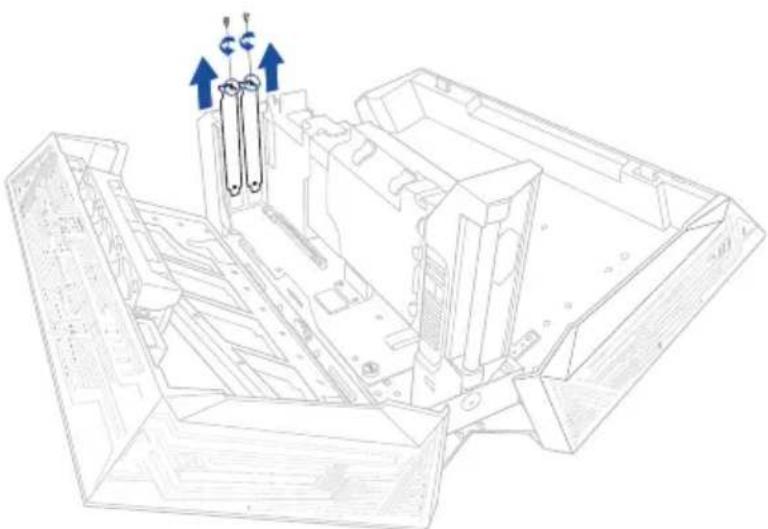

1. Quite los tornillos que fjan el soporte metalico a su ROG XG-Station 2 y, a continuacion, quiteDICHO soporte.

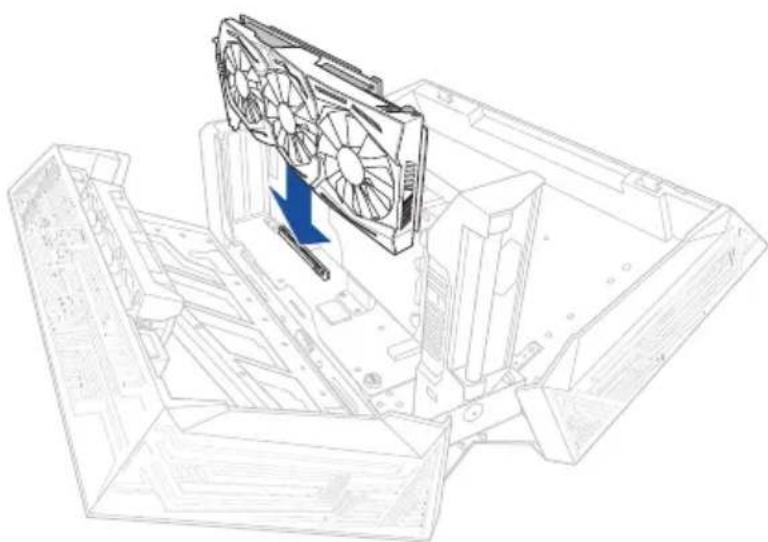

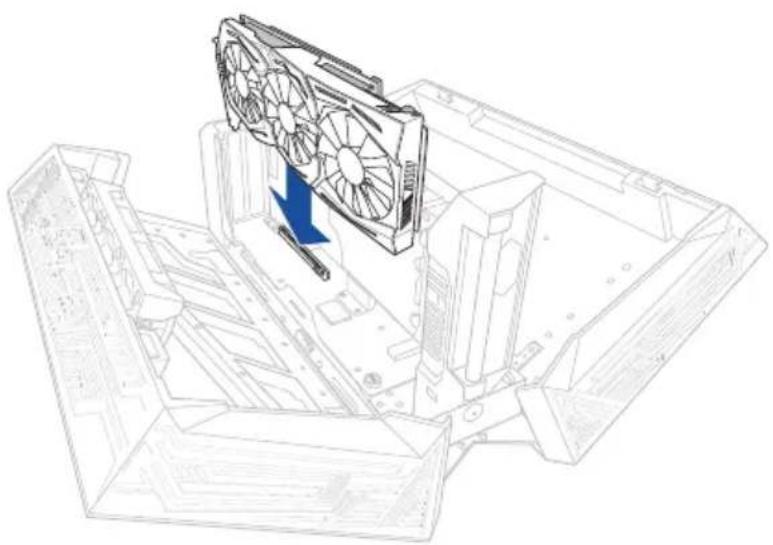

1. Alinee e inserte la tarjeta graphical en la ranura PCI-E.

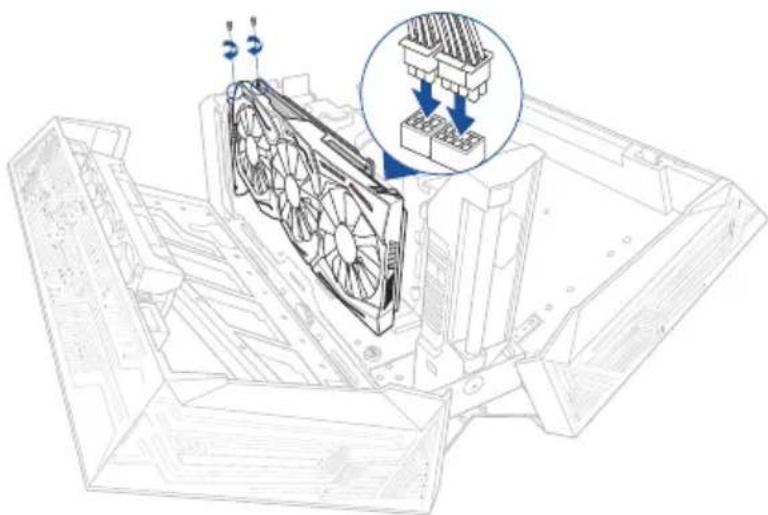

1. Fije el soporte metalico con los tornillos que quito anteriorsmente y, a continuacion, conecte los cables de alimentacion a la tarjeta grafica.

1. Conecte el cable de alimentacion de CA a su ROG XG-Station 2 y a una fuente de alimentacion de 100V 240V y, a continuacion, presione el boton de encendido de su ROG XG-Station 2. El tubo de plasma se iluminar.

Nunca intente reemplazar el tubo de plasmaastedismo.Solo los先进技术 autorizados por ASUS deben reparar el dispositivo.

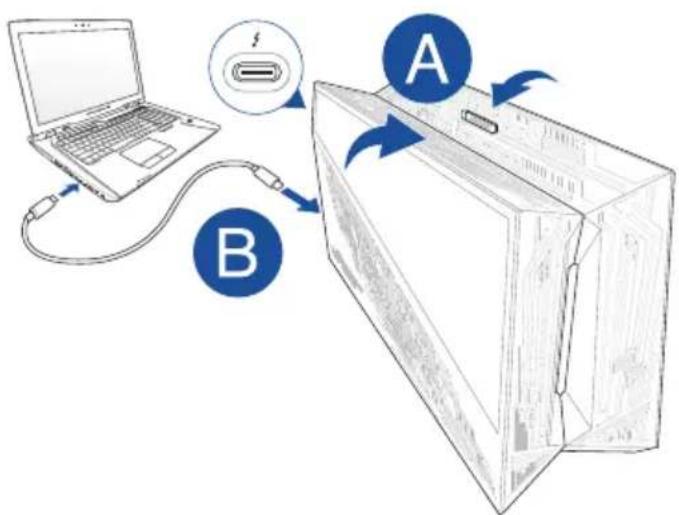

1. Cierre su ROG XG-Station 2 y, a continuación, conecte el cable Thunderbolt™ 3 Tipo C al equipo portátil y a su ROG XG-Station 2.

Tambien puee conectar un teclado USB, un raton USB, un monitor externo y otheros periféricas a su ROG XG-Station 2.

1. Encienda el equipo portátil y los LED de su ROG XG-Station 2 se iluminaran.
2. Instale los controladores de la tarjeta gráfica.

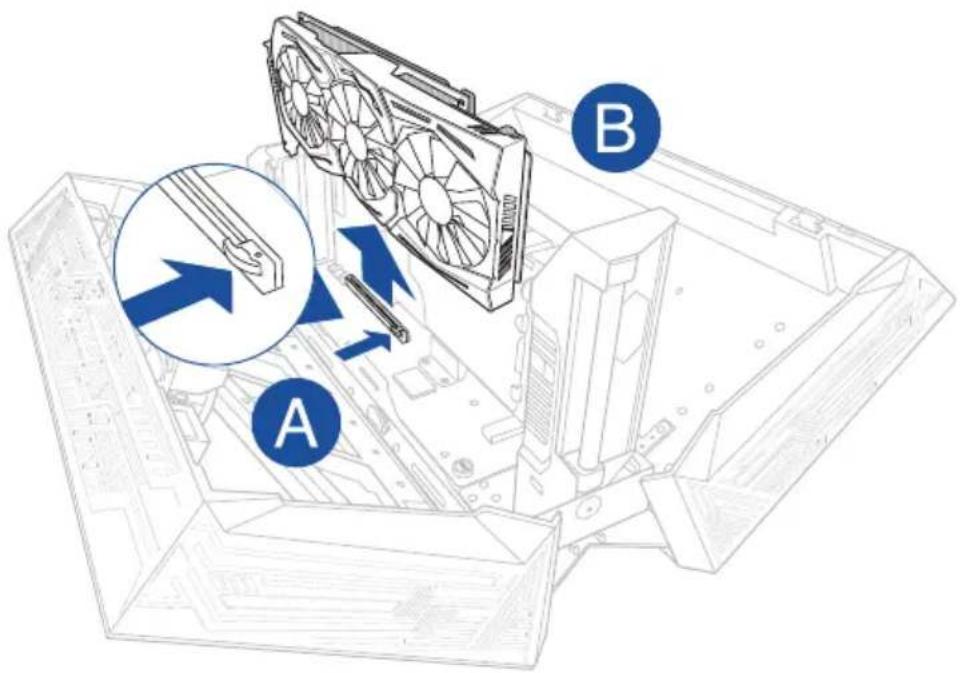

Para quitar la tarjeta gráfica, presione la pestaña de liberación situada en el lateral de la ranura PCI-E y, a continuación, tire con suavidad de la tarjeta gráfica.

• Desconnecte el cable de CA antes de quitar la tarjeta grafica.
• La tarjeta gráfica puede alcantar una temperatura muy elevada cuando de funciona durante un periodo de tiempo;onga cuidado cuando la quite.

5. Personalización del hardware

Para personalizar los efectos de iluminacion de su ROG XG-Station 2, visite www.asus.com y descargue el software ASUS ROG AURA.
