РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ROG XG Station 2 ASUS

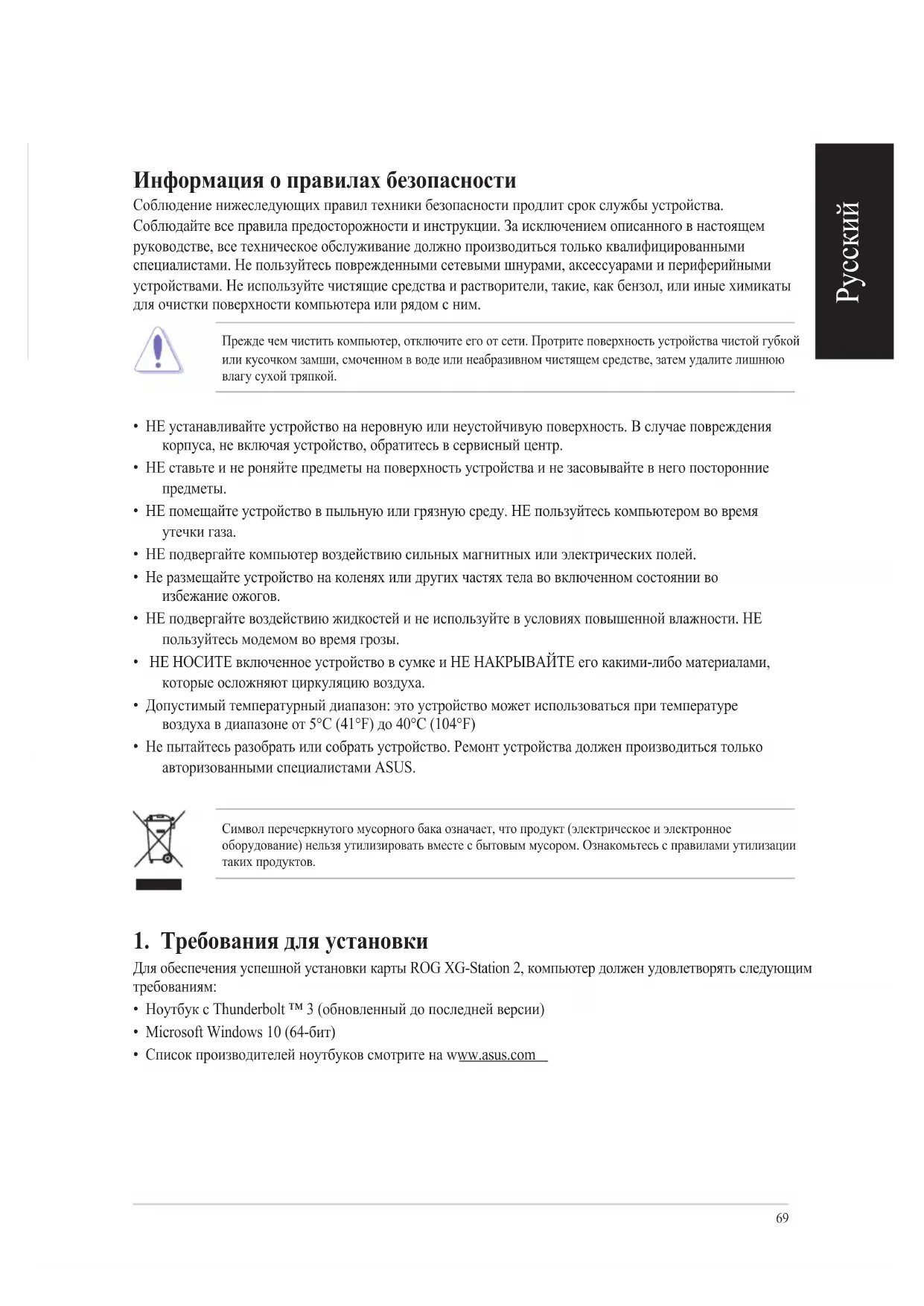

• Podługotrwałymużywaniu,kartagracznamożesilniesięrozgrzać,należyuważaćpodczas wyjmowania karty gracznej.69 Информация о правилах безопасности Соблюдение нижеследующих правил техники безопасности продлит срок службы устройства. Соблюдайте все правила предосторожности и инструкции. За исключением описанного в настоящем руководстве, все техническое обслуживание должно производиться только квалифицированными специалистами. Не пользуйтесь поврежденными сетевыми шнурами, аксессуарами и периферийными устройствами. Не используйте чистящие средства и растворители, такие, как бензол, или иные химикаты для очистки поверхности компьютера или рядом с ним. Прежде чем чистить компьютер, отключите его от сети. Протрите поверхность устройства чистой губкой или кусочком замши, смоченном в воде или неабразивном чистящем средстве, затем удалите лишнюю влагу сухой тряпкой.

• НЕ устанавливайте устройство на неровную или неустойчивую поверхность. В случае повреждения корпуса, не включая устройство, обратитесь в сервисный центр.

• НЕ ставьте и не роняйте предметы на поверхность устройства и не засовывайте в него посторонние

• НЕ помещайте устройство в пыльную или грязную среду. НЕ пользуйтесь компьютером во время утечки газа.

• НЕ подвергайте компьютер воздействию сильных магнитных или электрических полей.

• Не размещайте устройство на коленях или других частях тела во включенном состоянии во избежание ожогов.

• НЕ подвергайте воздействию жидкостей и не используйте в условиях повышенной влажности. НЕ пользуйтесь модемом во время грозы.

• НЕ НОСИТЕ включенное устройство в сумке и НЕ НАКРЫВАЙТЕ его какими-либо материалами, которые осложняют циркуляцию воздуха.

• Допустимый температурный диапазон: это устройство может использоваться при температуре воздуха в диапазоне от 5°C (41°F) до 40°C (104°F)

• Не пытайтесь разобрать или собрать устройство. Ремонт устройства должен производиться только авторизованными специалистами ASUS. Символ перечеркнутого мусорного бака означает, что продукт (электрическое и электронное оборудование) нельзя утилизировать вместе с бытовым мусором. Ознакомьтесь с правилами утилизации таких продуктов.

1. Требования для установки

Для обеспечения успешной установки карты ROG XG-Station 2, компьютер должен удовлетворять следующим требованиям:

• Ноутбук с Thunderbolt ™ 3 (обновленный до последней версии)

• Microsoft Windows 10 (64-бит)

• Список производителей ноутбуков смотрите на www.asus.com Русский70

Подключение к ПК Thunderbolt™ 3 Подключение Ethernet Gigabit LAN 10/100/1000 Мбит Вход / выход 4 порта USB 3.0 Дополнительный USB USB 3.0 порт Тип B Управление освещением RGB Поддержка ASUS ROG AURA Блок питания Блок питания 600Вт 80 Plus Gold

Длина: 456мм; ширина: 158мм; высота: 278мм

5,1 кг Поддержка видеокарт Поддержка одной полноразмерной, 2,5 слота видеокарты PCI-Express x16: - NVIDIA GeForce GTX 900 и более поздние версии - AMD Radeon R9 и более поздние версии

Определяется установленной видеокартой

Кабель USB 3.0 тип-B Кабель Thunderbolt 3 тип-C Шнур питания Информационные справочники о продуктах

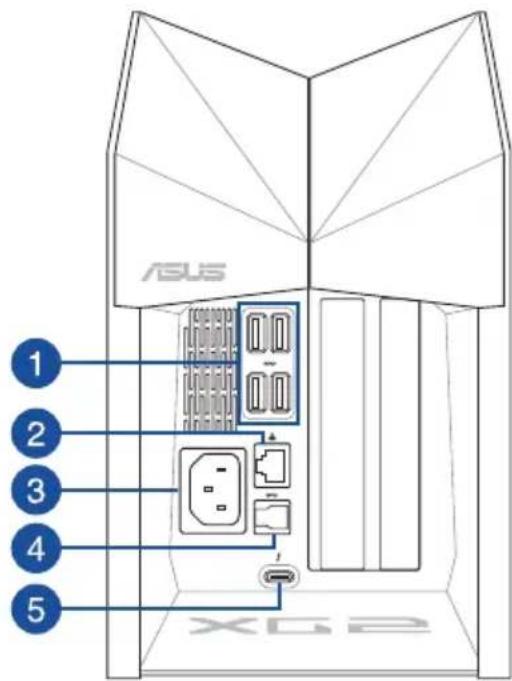

3. Знакомство с оборудованием

Порт USB 3.0 Сетевой порт Разъем питания (пост. ток) Порт USB 3.0 тип-B Порт Thunderbolt 3 тип-C71

4. Подключение устройства

Для установки ROG XG-Station 2:

1. Сдвиньте защелку в положение "открыто", затем откройте ROG XG-Station 2.

2. Открутите винты, крепящие металлический кронштейн и снимите его.72

4. Закрепите металлический кронштейн открученными ранее винтами, затем подключите к

видеокарте кабели питания.

3. Вставьте видеокарту в слот PCI-E.

5. Подключите шнур питания к ROG XG-Station 2 и к розетке 100В ~ 240В, затем нажмите кнопку

питания для включения ROG XG-Station 2. Плазменная трубка загорится.

6. Закройте ROG XG-Station 2, затем подключите идущий в комплекте кабель Thunderbolt 3 тип-C к

ноутбуку и ROG XG-Station 2. Не пытайтесь заменить плазменную трубку самостоятельно. Ремонт устройства должен производиться только авторизованными специалистами ASUS. К ROG XG-Station 2 также можно подключить клавиатуру USB, мышь USB, внешний монитор и другие периферийные устройства.

7. Включите ноутбук, индикаторы ROG XG-Station 2 загорятся.

8. Установите драйвер для видеокарты.74

Для извлечения видеокарты нажмите защелку на слоте PCI-E, затем извлеките видеокарту.

5. Настройка оборудования

Для настройки световых эффектов ROG XG-Station 2 посетите www.asus.com и скачайте программное обеспечение ASUS ROG AURA.

• Ваша видеокарта может стать очень жарко, после работы в течение периода времени, пожалуйста, будьте осторожны при извлечении видеокарты.
