GEBRUIKSAANWIJZING ROG XG Station 2 ASUS

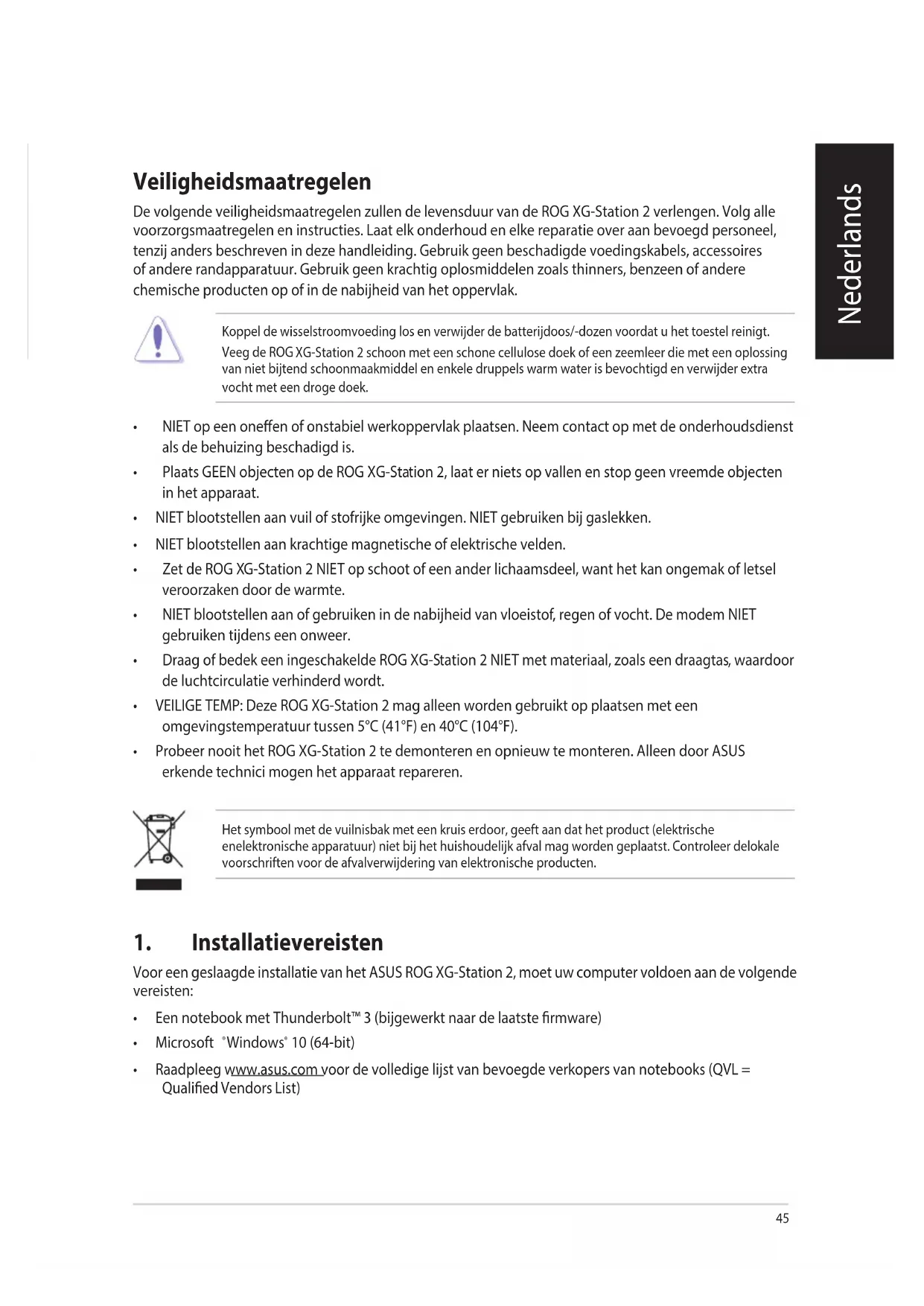

• Pourčitédoběpoužívánísegrackákartamůževelmizahřátaprotobuďtepřijejímvyjímání opatrní.45 Veiligheidsmaatregelen De volgende veiligheidsmaatregelen zullen de levensduur van de ROG XG-Station 2 verlengen. Volg alle voorzorgsmaatregelen en instructies. Laat elk onderhoud en elke reparatie over aan bevoegd personeel, tenzij anders beschreven in deze handleiding. Gebruik geen beschadigde voedingskabels, accessoires of andere randapparatuur. Gebruik geen krachtig oplosmiddelen zoals thinners, benzeen of andere chemische producten op of in de nabijheid van het oppervlak. Koppel de wisselstroomvoeding los en verwijder de batterijdoos/-dozen voordat u het toestel reinigt. Veeg de ROG XG-Station 2 schoon met een schone cellulose doek of een zeemleer die met een oplossing van niet bijtend schoonmaakmiddel en enkele druppels warm water is bevochtigd en verwijder extra vocht met een droge doek.

• NIET op een oneen of onstabiel werkoppervlak plaatsen. Neem contact op met de onderhoudsdienst als de behuizing beschadigd is.

• Plaats GEEN objecten op de ROG XG-Station 2, laat er niets op vallen en stop geen vreemde objecten in het apparaat.

• NIET blootstellen aan vuil of stofrijke omgevingen. NIET gebruiken bij gaslekken.

• NIET blootstellen aan krachtige magnetische of elektrische velden.

• Zet de ROG XG-Station 2 NIET op schoot of een ander lichaamsdeel, want het kan ongemak of letsel veroorzaken door de warmte.

• NIET blootstellen aan of gebruiken in de nabijheid van vloeistof, regen of vocht. De modem NIET gebruiken tijdens een onweer.

• Draag of bedek een ingeschakelde ROG XG-Station 2 NIET met materiaal, zoals een draagtas, waardoor de luchtcirculatie verhinderd wordt.

• VEILIGE TEMP: Deze ROG XG-Station 2 mag alleen worden gebruikt op plaatsen met een omgevingstemperatuur tussen 5°C (41°F) en 40°C (104°F).

• Probeer nooit het ROG XG-Station 2 te demonteren en opnieuw te monteren. Alleen door ASUS erkende technici mogen het apparaat repareren. Het symbool met de vuilnisbak met een kruis erdoor, geeft aan dat het product (elektrische enelektronische apparatuur) niet bij het huishoudelijk afval mag worden geplaatst. Controleer delokale voorschriften voor de afvalverwijdering van elektronische producten. Nederlands

1. Installatievereisten

Voor een geslaagde installatie van het ASUS ROG XG-Station 2, moet uw computer voldoen aan de volgende vereisten:

• Een notebook met Thunderbolt™ 3 (bijgewerkt naar de laatste rmware)

• Raadpleeg www.asus.com voor de volledige lijst van bevoegde verkopers van notebooks (QVL = Qualied Vendors List) Nederlands46 Nederlands

2. Overzicht specicaties

Verbinding met pc Thunderbolt™ 3 Ethernetverbinding Gigabit Lan 10/100/1000 Mbps Ingang / uitgang 4 x USB 3.0-poorten Extra USB 1 x USB 3.0 type B-poort RGB- verlichtingsbediening ASUS ROG AURA ondersteund Voeding 600W 80 Plus Gold-voeding Afmetingen Lengte: 456 mm; Breedte: 158 mm; Hoogte: 278 mm Gewicht 5,1 kg Ondersteuning grasche kaart Biedt ondersteuning voor een enkele volledige lengte, 2,5 sleuf, PCI-Express x16 grasche kaart: - NVIDIA® GeForce® GTX 900-serie en nieuwer - AMD Radeon R9-serie en nieuwer Grasche uitvoer Gedenieerd door de geïnstalleerde grasche kaart Accessoires 1x USB 3.0 Type-B-kabel 1x Thunderbolt™ 3 type-C-kabel 1x voedingskabel Belangrijke productinformatiegidsen

3. Kennismaken met de hardware

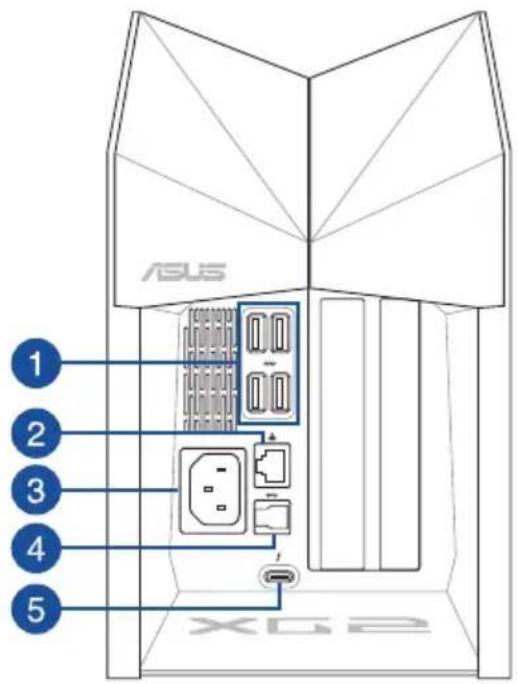

Achteraanzicht USB 3.0-poort LAN-poort Gelijkstroomingang (DC) USB 3.0 type-B-poort Thunderbolt™ 3 type-C-poort47 Nederlands

4. Hardware-installatie

Het ROG XG-station 2 installeren:

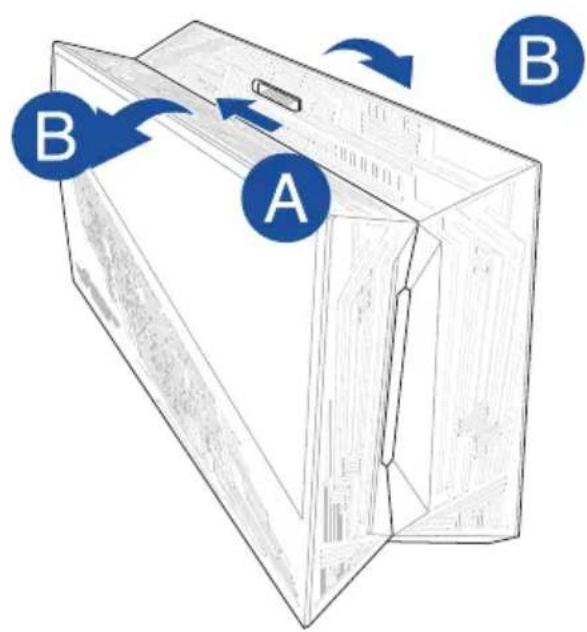

1. Schuif het veerslot naar een ontgrendelde positie en open dan het ROG XG-Station 2.

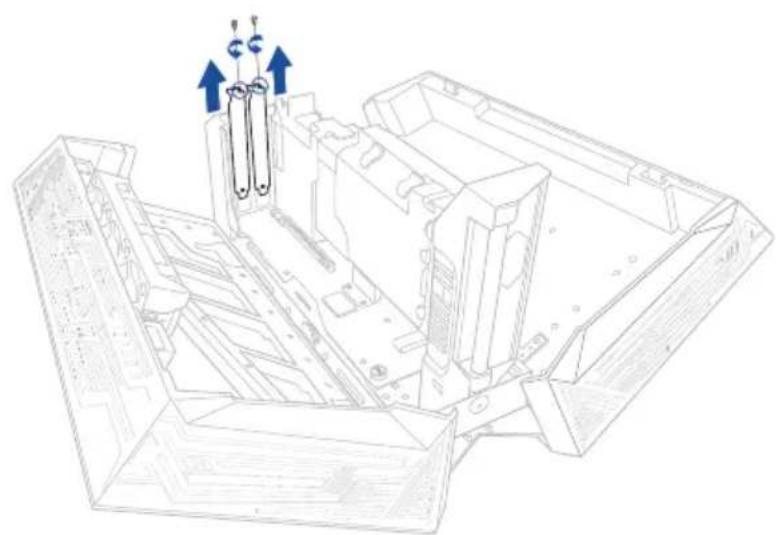

2. Verwijder de schroeven die de metalen beugel vasthouden aan het ROG XG-Station 2 en verwijder

dan de metalen beugel.48 Nederlands

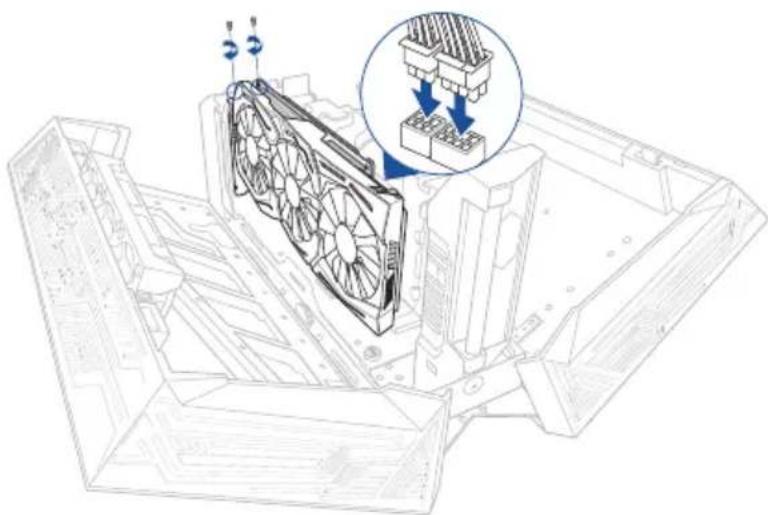

4. Maak de metalen beugel vast met de schroeven die u eerder hebt verwijderd en sluit dan de

voedingskabels aan op de grasche kaart.

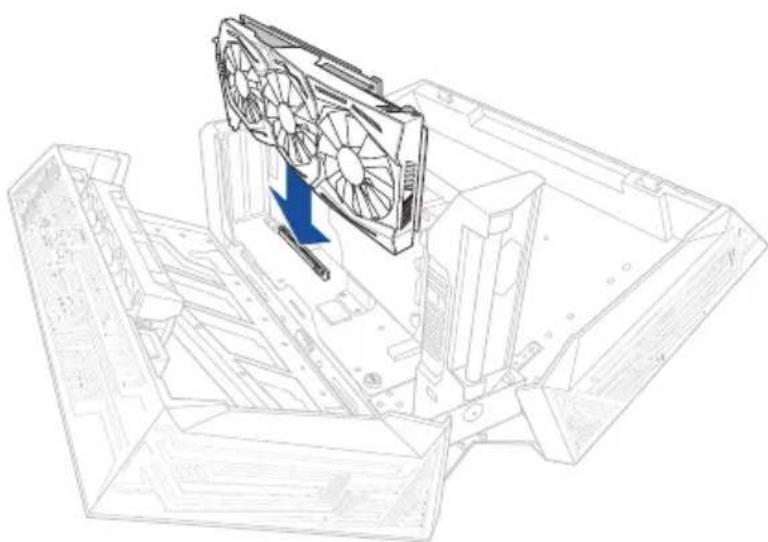

3. Lijn de grasche kaart uit en stop de kaart in de PCI-E-sleuf.49

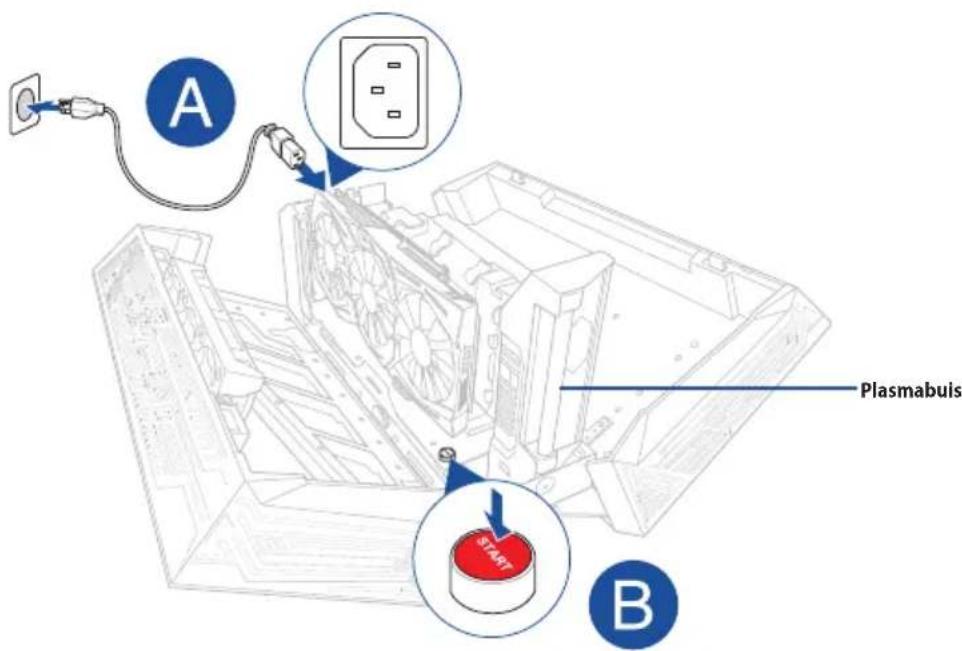

5. Sluit de wisselstroomkabel aan op het ROG XG-Station 2 en in een 100V~240V stroombron. Druk dan

op de voedingsknop om het ROG XG-Station 2 in te schakelen. De plasmabuis licht op.

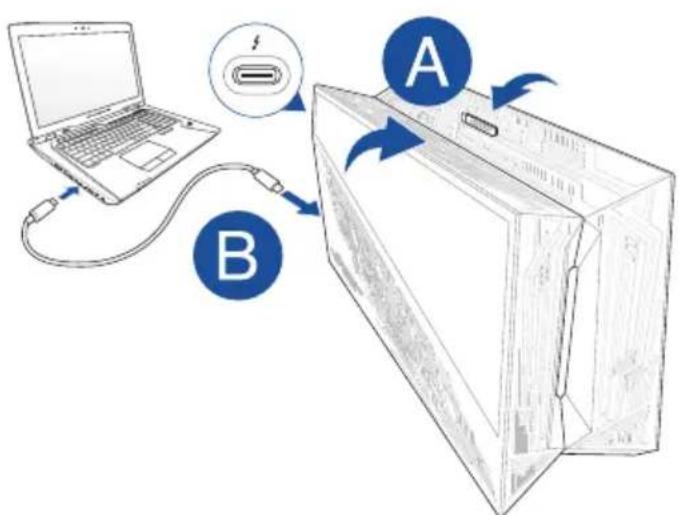

6. Sluit het ROG XG-Station 2 en sluit dan de meegeleverde Thunderbolt™ 3 Type-C-kabel op uw

notebook en het ROG XG-Station 2. Probeer nooit zelf de plasmabuis te vervangen. Alleen door ASUS erkende technici mogen het apparaat repareren. U kunt ook een USB-toetsenbord, USB-muis, externe monitor en andere randapparatuur aansluiten op uw ROG XG-Station 2. Plasmabuis

7. Zet uw notebook aan en de led’op het ROG XG-Station 2 zullen oplichten.

8. Installeer de overeenkomende stuurprogramma’s voor uw grasche kaart.50

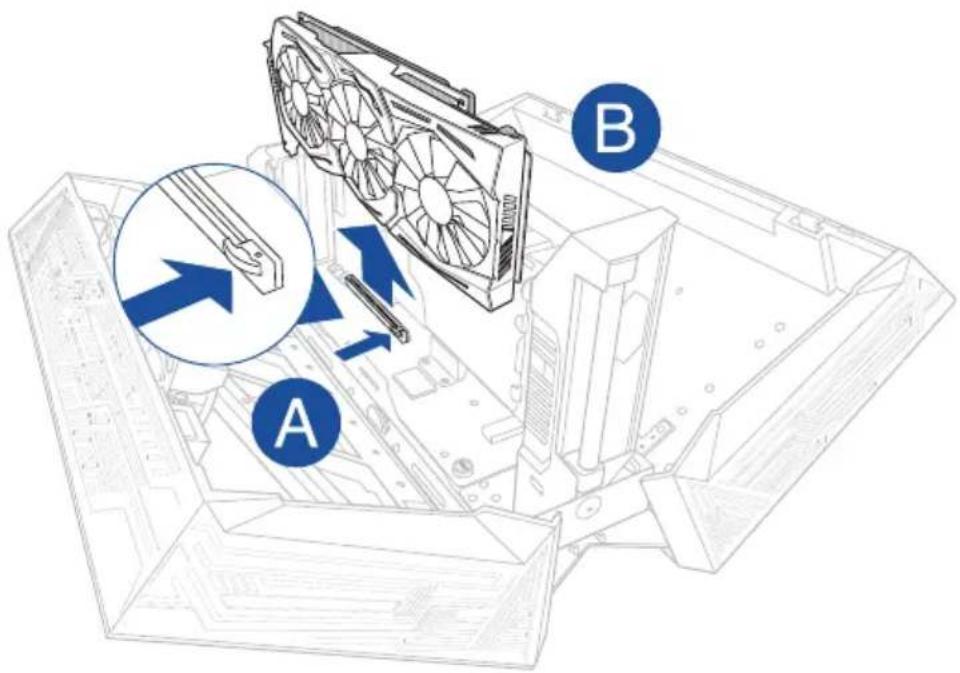

Nederlands Om de grasche kaart te verwijderen, drukt u op het ontgrendelingslipje op de zijkant van de PCI-E-sleuf en verwijdert u de grasche kaart.

5. Hardware-aanpassing

Om de verlichtingseecten van uw ROG XG-Station 2 aan te passen, gaat u naar www.asus.com en downloadt u de ASUS ROG AURA-software.

• Koppeldewisselstroomlosvoordatudegraschekaartverwijdert.

• Uwgraschekaartkanextreemwarmwordeneenlangegebruiksperiode.Weesvoorzichtigalsude grasche kaart verwijdert.51
