Typ produktu	Zewnętrzna stacja dokująca do laptopa
Marka	ASUS
Model	ROG XG Station 2
Połączenie z komputerem	Thunderbolt™ 3 (Type-C)
Połączenie Ethernet	Kontroler sieci Gigabit 10/100/1000 Mb/s
Porty USB	4 x USB 3.0, 1 x USB 3.0 Type-B
Sterowanie oświetleniem RGB	ASUS ROG AURA
Zasilanie	600W, 80 Plus Gold
Wymiary (D x S x W)	456 mm x 158 mm x 278 mm
Waga	5,1 kg
Kompatybilność kart graficznych	PCI-Express x16, slot 2.5 ; NVIDIA GeForce GTX 900+, AMD Radeon R9+
Wyjście graficzne	Określane przez zainstalowaną kartę graficzną
Dołączone akcesoria	Kabel USB 3.0 Type-B, Kabel Thunderbolt™ 3 Type-C, Przewód zasilający
Temperatura pracy	5 °C do 40 °C
Czyszczenie	Gąbka celulozowa lub ircha nasączona nieściernym roztworem
Bezpieczeństwo	Nie używać rozpuszczalników; odłączyć przed czyszczeniem; unikać wilgoci i pól magnetycznych
Naprawialność	Zarezerwowane dla techników ASUS; nie demontować
Rura plazmowa	Nie wymienialna przez użytkownika
Wymagany system operacyjny	Microsoft Windows 10 64-bit

Często zadawane pytania - ROG XG Station 2 ASUS

Jak zainstalować kartę graficzną w ROG XG Station 2?

Otwórz stację, przesuwając zamek, usuń śruby metalowego wspornika, włóż kartę graficzną do gniazda PCI-E, zabezpiecz wspornik, podłącz kable zasilające, a następnie zamknij stację. Szczegóły znajdziesz w instrukcji.

Jakie laptopy są kompatybilne ze stacją?

Każdy laptop wyposażony w port Thunderbolt™ 3 (z zaktualizowanym firmware) i działający pod kontrolą Windows 10 64-bit. Listę kompatybilnych modeli znajdziesz na www.asus.com.

Jak podłączyć stację do komputera?

Użyj dołączonego kabla Thunderbolt™ 3 Type-C, aby połączyć stację z laptopem. Upewnij się, że stacja jest włączona i sterowniki karty graficznej są zainstalowane.

Czy mogę użyć karty graficznej AMD?

Tak, stacja jest kompatybilna z kartami graficznymi AMD Radeon seria R9 i nowszymi, a także NVIDIA GeForce GTX 900 i nowszymi.

Co zrobić, jeśli oświetlenie RGB nie działa?

Pobierz i zainstaluj oprogramowanie ASUS ROG AURA ze strony ASUS, aby dostosować i włączyć efekty świetlne.

Jak wyczyścić stację bez uszkadzania jej?

Odłącz zasilanie. Użyj gąbki celulozowej lub ściereczki z irchy nasączonej nieściernym roztworem i ciepłą wodą. Delikatnie wytrzyj, a następnie osusz suchą szmatką. Nigdy nie używaj rozpuszczalników.

Czy mogę samodzielnie wymienić rurę plazmową?

Nie, rura plazmowa nie jest wymienialna przez użytkownika. Tylko autoryzowany technik ASUS może wykonać tę czynność.

Jaki zasilacz jest dostarczany ze stacją?

Stacja jest dostarczana z wewnętrznym zasilaczem 600W z certyfikatem 80 Plus Gold. Przewód zasilający sieciowy jest dołączony.

Jakie kable są dołączone do pudełka?

Kabel USB 3.0 Type-B, kabel Thunderbolt™ 3 Type-C oraz przewód zasilający.

Jak zaktualizować firmware Thunderbolt 3 w moim laptopie?

Odwiedź stronę internetową producenta swojego laptopa, aby pobrać i zainstalować najnowszą wersję firmware Thunderbolt 3. Upewnij się, że twój system jest kompatybilny ze stacją.

INSTRUKCJA OBSŁUGI ROG XG Station 2 ASUS

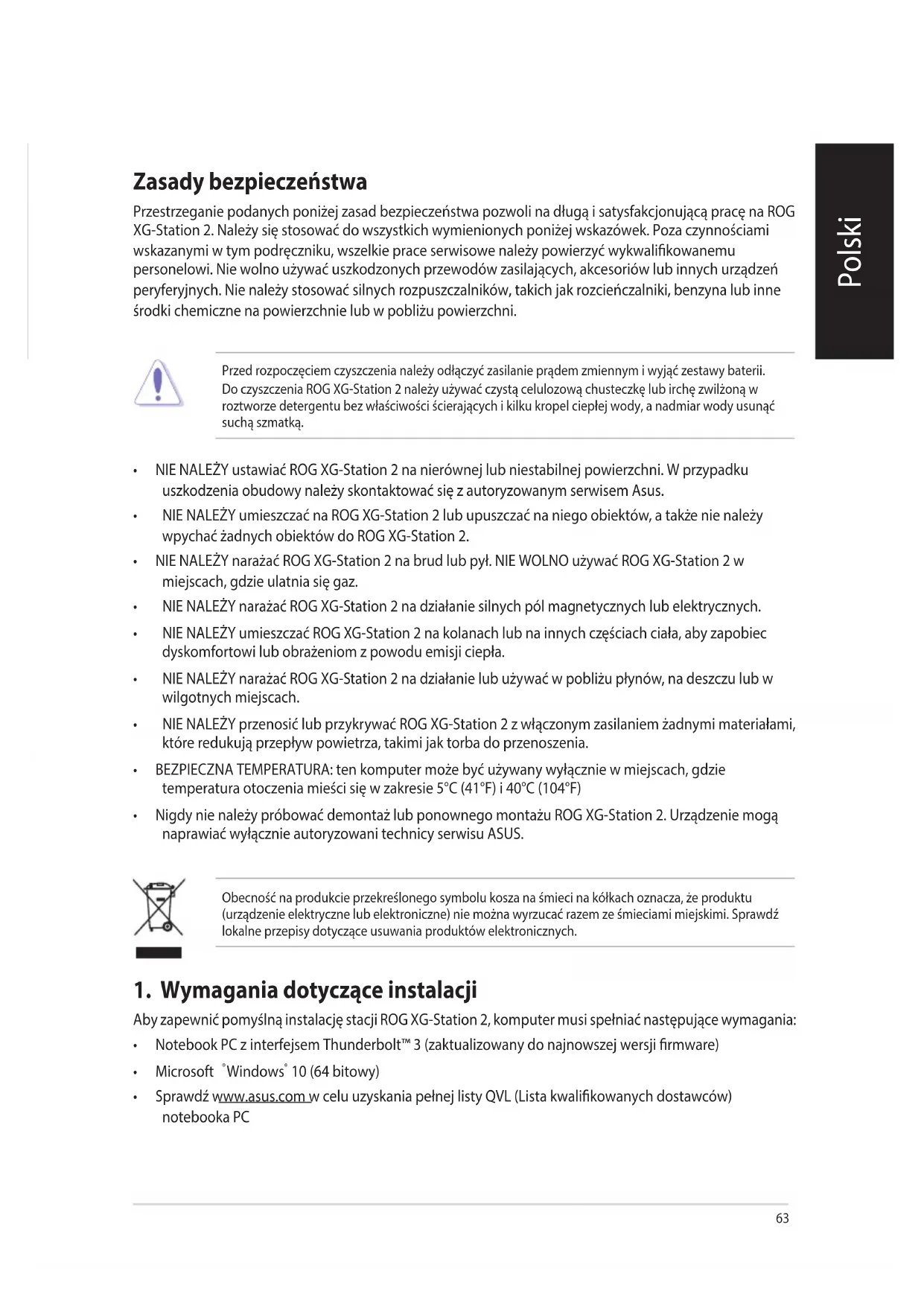

Przestrzeganie podanych poniżej zasad bezpieczeństwa pozwoli na długą i satysfakcjonującą pracę na ROG XG-Station 2. Należy stosować się do wszystkich wymienionych poniżej wskazówek. Poza czynnościami wskazanymi w tym podręczniku, wszelkie prace serwisowe należy powierzyć wykwalifikowanemu personelowi. Nie wolno używać uszkodzonych przewodów zasilających, akcesoriów lub innych urządzeń peryferyjnych. Nie należy stosować silnych rozpuszczalników, takich jak rozcieńczalniki, benzyna lub inne środki chemiczne, na powierzchnie lub w pobliżu powierzchni.

Przed rozpoczęciem czyszczenia należy odłączyć zasilanie prądem zmiennym i wyjąć zestawy baterii. Do czyszczenia ROG XG-Station 2 należy używać czystej celulozowej chusteczki lub irchy zwilżonej roztworem detergentu bez właściwości ścierających i kilku kropli ciepłej wody, a nadmiar wody usunąć suchą szmatką.

• NIE NALEŻY ustawiać ROG XG-Station 2 na nierównej lub niestabilnej powierzchni. W przypadku uszkodzenia obudowy należy skontaktować się z autoryzowanym serwisem ASUS. NIE NALEŻY umieszczać na ROG XG-Station 2 lub upuszczać na niego obiektów, a także nie należy wkładać żadnych obiektów do ROG XG-Station 2.
• NIE NALEŻY narażać ROG XG-Station 2 na brud lub pył. NIE WOLNO używać ROG XG-Station 2 w miejscach, gdzie ulatniają się gazy. NIE NALEŻY narażać ROG XG-Station 2 na działanie silnych pól magnetycznych lub elektrycznych. NIE NALEŻY umieszczać ROG XG-Station 2 na kolanach lub na innych częściach ciała, aby zapobiec dyskomfortowi lub obrażeniom z powodu emisji ciepła. NIE NALEŻY narażać ROG XG-Station 2 na działanie lub używać w pobliżu płynów, na deszczu lub w wilgotnych miejscach. NIE NALEŻY przenosić lub przykrywać ROG XG-Station 2 przy włączonym zasilaniu żadnymi materiałami, które redukują przepływ powietrza, takimi jak torba do przenoszenia. BEZPIECZNA TEMPERATURA: ten komputer może być używany wyłącznie w miejscach, gdzie temperatura otoczenia mieści się w zakresie 5°C (41°F) i 40°C (104°F).
• Nigdy nie należy próbować demontażu lub ponownego montażu ROG XG-Station 2. Urządzenia mogą naprawiać wyłącznie autoryzowani technicy serwisu ASUS.

Obecność na produkcie przekreślonego symbolu kosza na śmieci na kółkach oznacza, że produktu (urządzenia elektryczne lub elektroniczne) nie należy wyrzucać razem ze śmieciami miejskimi. Sprawdź lokalne przepisy dotyczące usuwania produktów elektronicznych.

1. Wymagania dotyczące instalacji

Aby zapewnić pomyślną instalację stacji ROG XG-Station 2, komputer musi spełniać następujące wymagania:

Notebook PC z interfejsem Thunderbolt™ 3 (zaktualizowany do najnowszej wersji firmware) Microsoft Windows 10 (64 bitowy) Sprawdź www.asus.com w celu uzyskania pełnej listy QVL (Lista kwalifikowanych dostawców) notebooków PC

2. Podsumowanie specyfikacji

Model	ROG XG STATION 2
Polączenia z komputerem PC	Thunderbolt™ 3
Polączenia Ethernet	Gigabit Lan 10/100/1000 Mbps
Wejscie/Wyjscie	4 x port USB 3.0
Dodatkowe USB	1 x port USB 3.0 typu B
Elementy sterowania oswietleniem RGB	Obłąsuga ASUS ROG AURA
Zasilacz	Zasilacz 80 Plus Gold 600W
Wymiary	Długość: 456mm; Szerokość: 158mm; Wysokość: 278mm
Waga	5,1 kg
Obȩsga karty graficznej	Obȩsga karty graficznej single full-length, slot 2.5, PCI-Express x16: - Serbia NVIDIA® GeForce® GTX 900 i nowsze - Serbia AMD Radeon R9 i nowsze
Wyȩcie graficzne	Definiowane przy zainstalowanę kartę graficzną
Akcesoria	1 x kabel USB 3.0 typu B 1 x kabel Thunderbolt™ 3 typu C 1 x przystawód zasilajacja Waźne informacje oprodukcie

3. Opis sprzętu

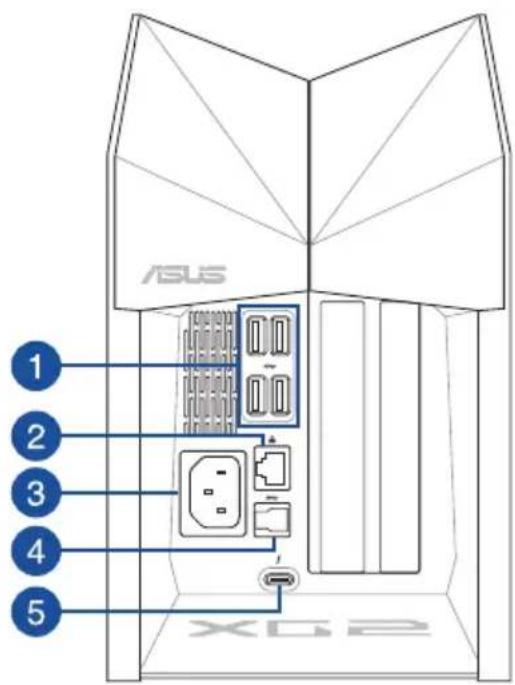

Widok z tyłu

1 Port USB 3.0 2 Port sieci LAN 3 Wejście zasilania (DC) 4 Port USB 3.0 typu B 1 x port Thunderbolt™ 3 typu C

4. Instalacja sprzętu

Instalacja ROG XG-Station 2:

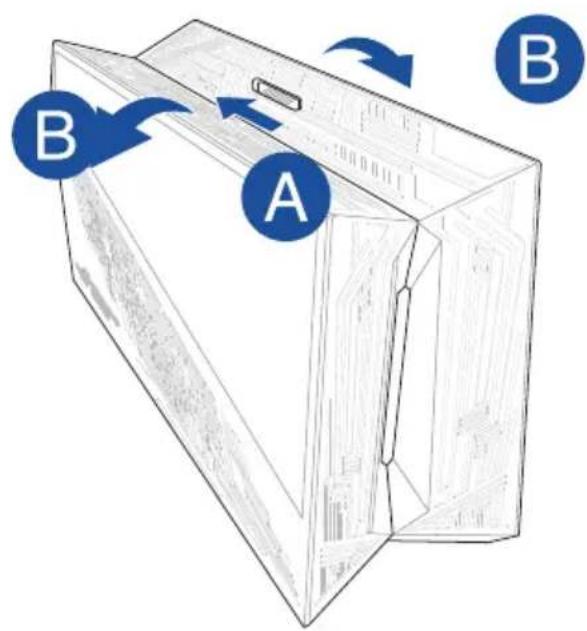

1. Przesuń blokadę sprężynową do pozycji odkłowania, a następnie otwórz ROG XG-Station 2.

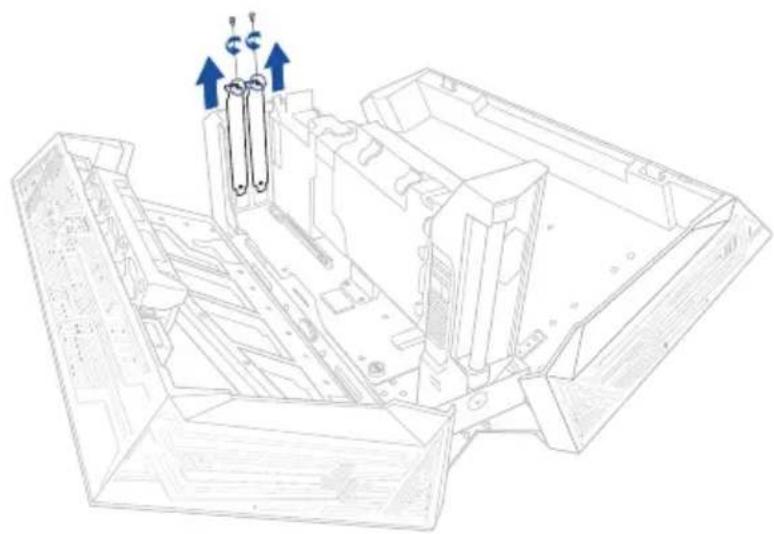

1. Odkręć śruby mocujące metalowy wspornik do ROG XG-Station 2, a następnie zdejmij metalowy wspornik.

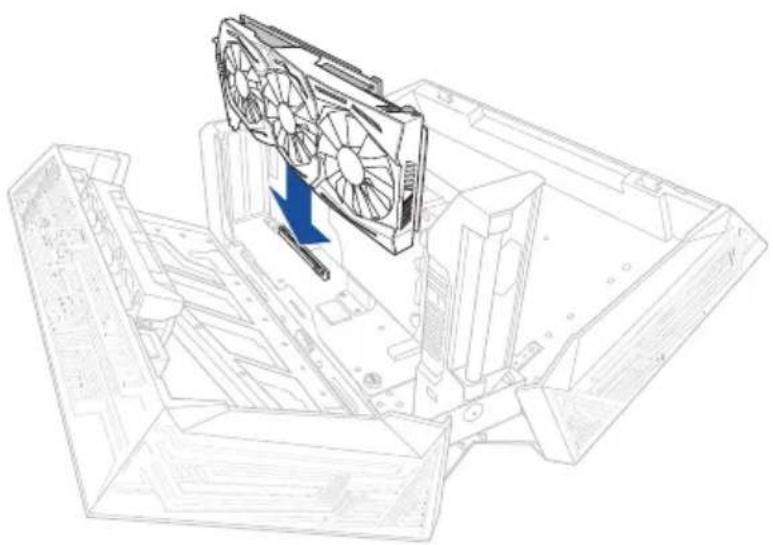

1. Dopasuj i wsuń kartę graficzną do gniazda PCI-E.

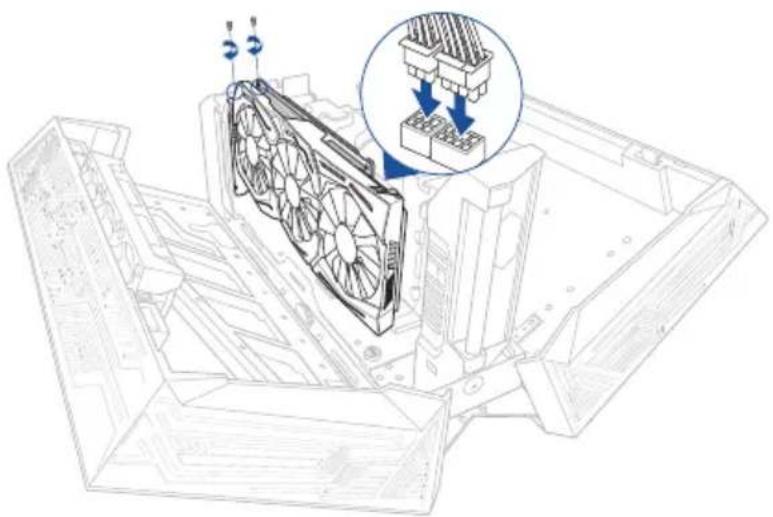

1. Zamocuj śrubami wcześniej zdjęty metalowy wspornik, a następnie podłącz kable zasilające do karty graficznej.

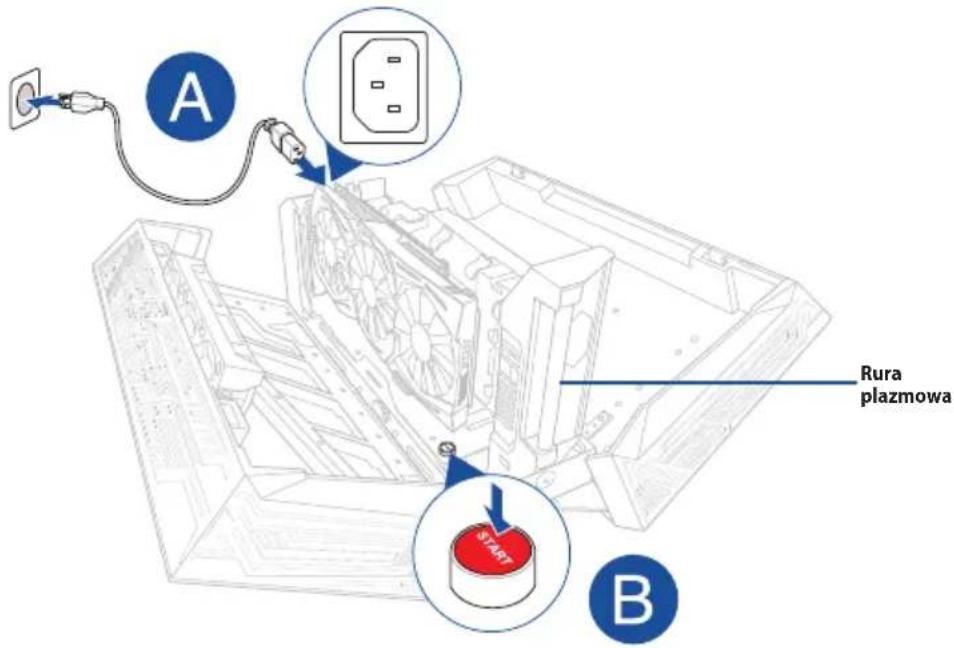

1. Podłącz przewód prądu zmiennego do ROG XG-Station 2 i do źródła zasilania 100V 240V , a następnie naciśnij przycisk zasilania, aby włączyć ROG XG-Station 2. Zacznie świecić rura plazmowa.

Nigdy nie należy naprawiać rury plazmowej samemu. Urządzenia mogą naprawić wyłącznie autoryzowani technicy serwisu ASUS.

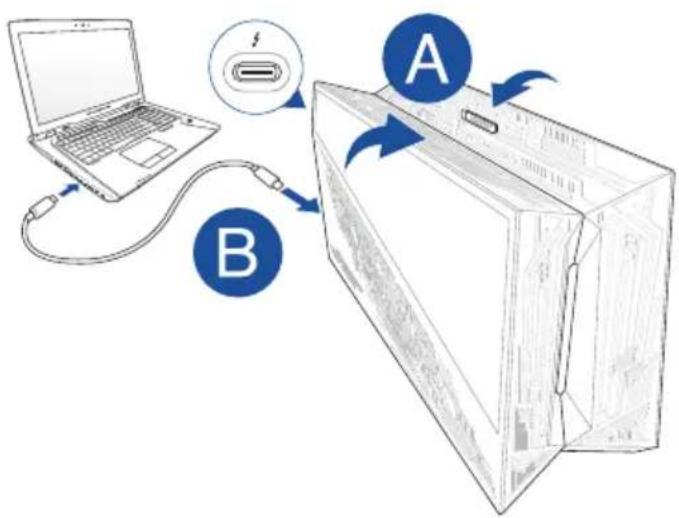

1. Zamknij ROG XG-Station 2, a następnie podłącz dostarczony kabel Thunderbolt™ 3 typu C do notebooka PC i do ROG XG-Station 2.

Do ROG XG-Station 2 można podłączyć klawiaturę USB, mysz USB, zewnętrzny monitor i inne urządzenia peryferyjne.

1. Włącz zasilanie notebooka PC, po czym zaświecą się diody LED w ROG XG-Station 2.
2. Zainstaluj odpowiednie sterowniki dla swojej karty graficznej.

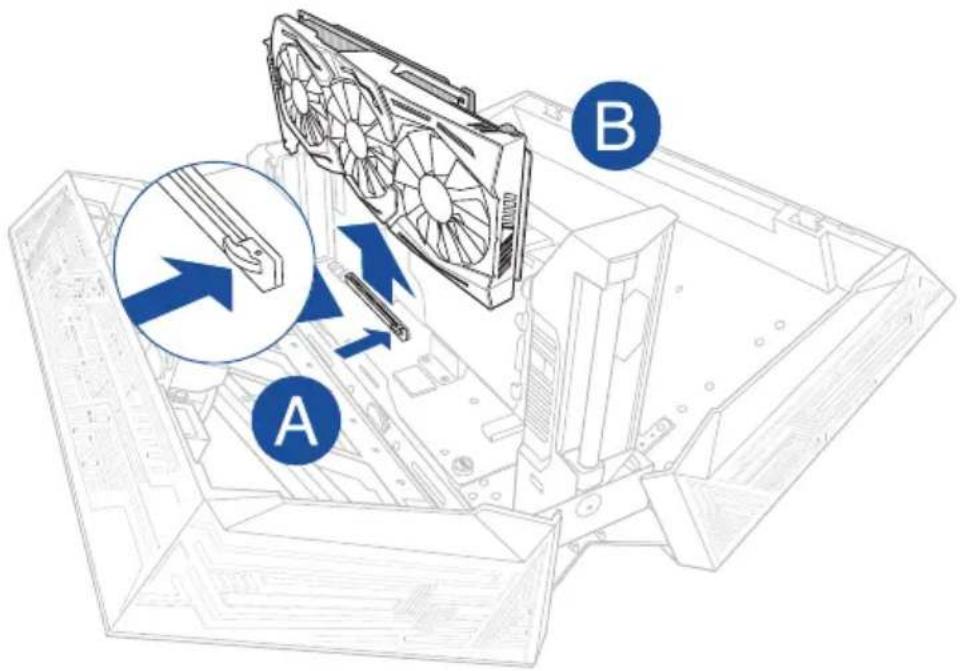

Aby wyjąć kartę graficzną, naciśnij występ zwalniający w boku gniazda PCI-E, a następnie wyjmij kartę graficzną.

• Przed wyjęciem karty graficznej odłącz zasilanie prądem zmiennym.
• Po długotrwałym używaniu, karta graficzna może się silnie rozgrzać, należy uważać podczas wyjmowania karty graficznej.

5. Dostosowywanie sprzętu

Aby dostosować efekty świetlne ROG XG-Station 2, odwiedź www.asus.com i pobierz oprogramowanie ASUS ROG AURA.

Informacje o zasadach bezpieczeństwa

Przestrzeganie poniższych zasad techniki bezpieczeństwa przedłuża okres służby urządzenia. Przestrzegaj wszystkich zasad ostrożności i instrukcji. Z wyjątkiem opisanego w niniejszym przewodniku, wszelkie techniczne czynności serwisowe powinny być wykonywane wyłącznie przez wykwalifikowanych specjalistów. Nie używaj uszkodzonych przewodów sieciowych, akcesoriów ani urządzeń peryferyjnych. Nie używaj środków czyszczących ani rozpuszczalników, takich jak benzol, ani innych chemikaliów do czyszczenia powierzchni komputera lub jego otoczenia.

Przed czyszczeniem komputera odłącz go od zasilania. Przetrzyj powierzchnię urządzenia miękką gąbką lub kawałkiem szmatki zwilżonej wodą lub nieściernym środkiem czyszczącym, a następnie usuń nadmiar wilgoci suchą szmatką.

Nie instaluj urządzenia na nierównej lub niestabilnej powierzchni. W przypadku uszkodzenia obudowy nie włączaj urządzenia, skontaktuj się z serwisem. Nie stawiaj ani nie upuszczaj przedmiotów na powierzchnię urządzenia i nie wkładaj do niego obcych przedmiotów. Nie umieszczaj urządzenia w zapylonym lub brudnym środowisku. Nie używaj komputera podczas burzy. Nie narażaj komputera na działanie silnych pól magnetycznych lub elektrycznych. Nie umieszczaj urządzenia na kolanach ani innych częściach ciała w stanie włączonym, aby uniknąć oparzeń. Nie narażaj na działanie cieczy i nie używaj w warunkach podwyższonej wilgotności. Nie używaj modemu podczas burzy. Nie noś włączonego urządzenia w torbie i nie przykrywaj go żadnymi materiałami, które utrudnią cyrkulację powietrza. - Dopuszczalne temperatury w zakresie: to urządzenie może być używane przy temperaturze powietrza w zakresie od 5°C (41°F) do 40°C (104°F). Nie rozbieraj urządzenia. Naprawy urządzenia powinny być wykonywane wyłącznie przez autoryzowanych specjalistów.

Symbol przekreślonego kosza na śmieci oznacza, że produkt (urządzenie elektryczne lub elektroniczne) nie może być wyrzucany razem z odpadami domowymi. Zapoznaj się z zasadami utylizacji takich produktów.

1. Wymagania instalacyjne

Po pomyślnej instalacji karty ROG XG-Station 2, komputer musi spełniać następujące wymagania:

Laptop z portem Thunderbolt™ 3 (zaktualizowanym do najnowszej wersji) Microsoft Windows 10 (64-bit) Listę producentów laptopów znajdziesz na stronie www.asus.com

2. Specyfikacja
