製品タイプ	外部ノートパソコン用ドッキングステーション
ブランド	ASUS
モデル	ROG XG Station 2
PC接続	Thunderbolt™ 3 (Type-C)
イーサネット接続	ギガビットネットワークコントローラー 10/100/1000 Mb/s
USBポート	4 x USB 3.0、1 x USB 3.0 Type-B
RGBライティングコントロール	ASUS ROG AURA
電源	600W、80 Plus Gold
寸法 (L x l x H)	456 mm x 158 mm x 278 mm
重量	5.1 kg
グラフィックカード互換性	PCI-Express x16, slot 2.5 ; NVIDIA GeForce GTX 900+, AMD Radeon R9+
グラフィック出力	インストールされたグラフィックカードに依存
付属品	USB 3.0 Type-Bケーブル、Thunderbolt™ 3 Type-Cケーブル、電源コード
動作温度	5 °C ~ 40 °C
お手入れ方法	セルローススポンジまたはセーム革を非研磨剤溶液で湿らせたもの
安全上の注意	溶剤を使用しないでください。清掃前にプラグを抜いてください。湿気や磁場を避けてください。
修理	ASUS技術者専用。分解しないでください。
プラズマチューブ	ユーザーによる交換不可
必要なオペレーティングシステム	Microsoft Windows 10 64ビット

よくある質問 - ROG XG Station 2 ASUS

ROG XG Station 2にグラフィックカードをインストールする方法は？

ロックをスライドしてステーションを開け、金属製ブラケットのネジを外し、グラフィックカードをPCI-Eスロットに挿入し、ブラケットを固定し、電源ケーブルを接続してからステーションを閉じてください。詳細は取扱説明書をご参照ください。

このステーションに対応するノートパソコンは？

Thunderbolt™ 3ポート（ファームウェア更新済み）を搭載し、Windows 10 64ビットで動作するノートパソコン。対応機種一覧はwww.asus.comをご覧ください。

ステーションをパソコンに接続する方法は？

付属のThunderbolt™ 3 Type-Cケーブルを使用してステーションをノートパソコンに接続します。ステーションの電源が入っていることと、グラフィックカードのドライバーがインストールされていることを確認してください。

AMDのグラフィックカードは使用できますか？

はい、本ステーションはAMD Radeon R9シリーズ以降、およびNVIDIA GeForce GTX 900シリーズ以降のグラフィックカードに対応しています。

RGBライティングが動作しない場合の対処法は？

ASUSのサイトからASUS ROG AURAソフトウェアをダウンロードしてインストールし、照明効果をカスタマイズして有効にしてください。

ステーションを傷つけずに掃除する方法は？

電源を抜いてください。セルローススポンジまたはセーム革の布を非研磨剤溶液とぬるま湯で湿らせて使用します。やさしく拭き、乾いた布で乾かします。溶剤は絶対に使用しないでください。

プラズマチューブは自分で交換できますか？

いいえ、プラズマチューブはユーザーによる交換ができません。ASUS認定技術者のみがこの作業を行えます。

ステーションにはどのような電源が付属していますか？

本ステーションには600W、80 Plus Gold認証の内蔵電源が付属しています。電源コードも含まれています。

箱にはどのようなケーブルが含まれていますか？

USB 3.0 Type-Bケーブル、Thunderbolt™ 3 Type-Cケーブル、電源コードが含まれています。

ノートパソコンのThunderbolt 3ファームウェアを更新する方法は？

ノートパソコンメーカーのウェブサイトにアクセスし、最新のThunderbolt 3ファームウェアをダウンロードしてインストールしてください。システムがステーションと互換性があることを確認してください。

使用説明書 ROG XG Station 2 ASUS

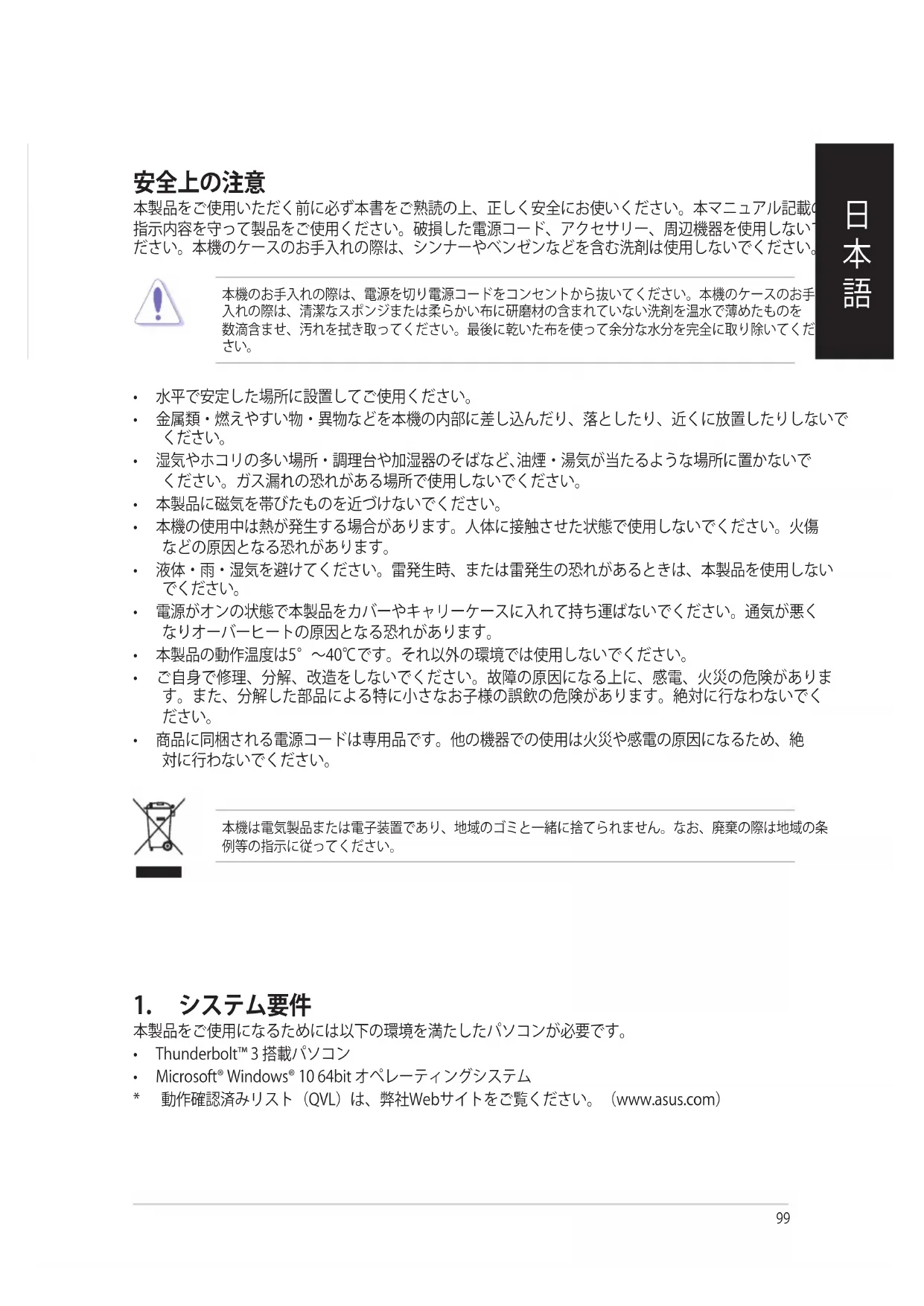

本製品をご使用になる前に、必ず本書を熟読の上、正しく安全にご使用ください。本書に記載されている指示内容を守って製品をご使用ください。破損した電源コード、アダプター、周辺機器を使用しないでください。本機のケースのお手入れの際は、シンナーや電気的な各種を含む洗剤は使用しないでください。

本機のお手入れの際は、電源を切り、電源コードをコンセントから抜いてください。本機のケースのお手入れの際は、清潔なスポンジまたは柔らかい布に研磨材を含まない洗剤を温水で薄めたものを数滴含ませ、汚れを拭き取ってください。最後に乾いた布を使って余分な水分を完全に取り除いてください。

日本語

• 水平で安定した場所に設置してください。
• 金属類・燃えやすい物・異物などを本機の内部に差し込んだり、落としたり、近くに放置したりしないでください。
• 湿気やほこりの多い場所・調理台や加湿器の近く、油煙・湯気が当たるような場所に置かないでください。ガス漏れの恐れのある場所で使用しないでください。本製品に磁気を帯びたものを近づけないでください。
• 本機の使用中は熱が発生する場合があります。人体に接触しない状態で使用してください。火傷などの原因になります。
• 液体・雨・湿気を避けてください。雷発生時、または雷発生の恐れがあるときは、本製品を使用しないでください。電源がオフの状態で本製品をカバーやキャリングケースに入れて持ち運ばないでください。通気が悪く、オーバーヒートの原因になる恐れがあります。
• 本製品の動作温度は5℃～40℃です。それ以外の環境では使用しないでください。
• ご自身で修理、分解、改造をしないでください。故障の原因になる上に、感電、火災の危険があります。また、分解した部品による特に小さなお子様の誤飲の危険があります。絶対に行わないでください。
• 商品に同梱されている電源コードは専用品です。他の機器での使用は火災や感電の原因になりますので、絶対に行わないでください。

本機は電気製品または電子装置です。地域のゴミと一緒に捨てないでください。廃棄の際は地域の条例等の指示に従ってください。

1. システム要件

本製品をご使用になる環境を満たしたパソコンが必要です。

Thunderbolt 3搭載パソコン - Microsoft® Windows® 10 64bit オペレーティングシステム * 動作確認済みリスト（QVL）は、弊社Webサイトをご覧ください。（www.asus.com）

2. 製品の仕様一覧

モーテル	ROG XG STATION 2
インターフueur	Thunderbolt™ 3
LAN機能	ギガビットイーパネット 10/100/1000 Mbps
USB機能	USB 3.0 プート×4
追加USB	USB 3.0 Type-B プート
LED機能	ASUS AURA RGB Lighting Control 機能対応
電源	600W 80PLUS GOLD認証
サイズ	長さ:456mm、幅:158mm、高さ:278mm
質量	5.1 kg
対応ダラフィックスカード	FMLサイズ、2スロット占有ncybride、PCI Express x16カード1枚 • GeForce® GTX 900シリーベ从而降 • AMD RadeonTM R9 シリーベ从而降
映像出力	ダラフィックスカードに依存
アケセサイER	USB 3.0 Type-B イーマX1 Thunderbolt™ 3 イーマX1 (USB Type-CTM ナンク热线) 電源コーフート×1 デーサイーマニュアル等

3. ハードウェア

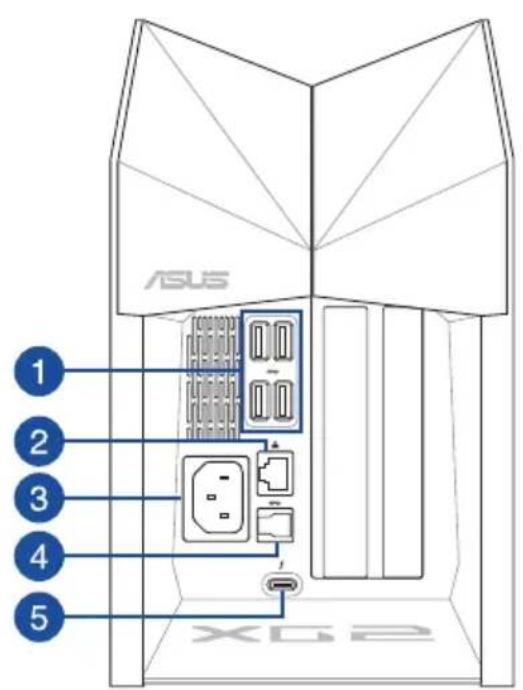

背面

1 USB3.0ポート 2 LANポート 3 電源コネクタ 4 USB3.0 Type-Bポート

付属のUSB3.0 Type-Bケーブルを使用してパソコンと接続すると、USB3.0の潜在的な速度を向上させることができる場合があります。 Thunderbolt™3ポート (USB Type-C™コネクタ)

付属の電源コードは当該製品専用です。他の機器に使用しないでください。

4. 使用方法

セット

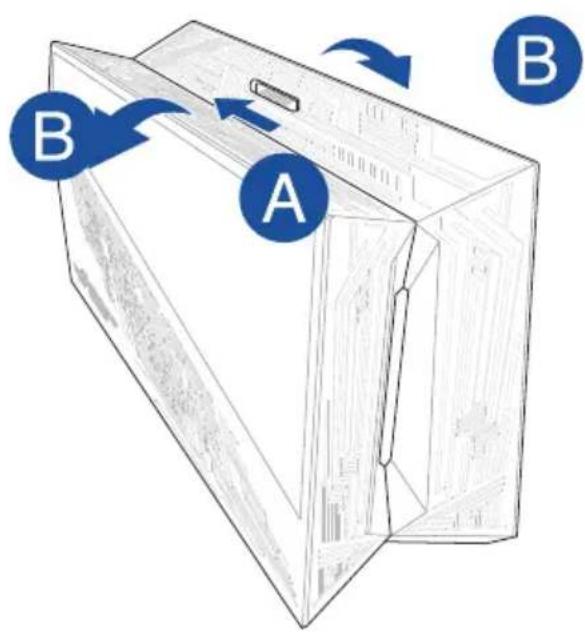

1. 本体上部にあるロックをスライドして解除し、ROG XG STATION 2のカバーを開きます。

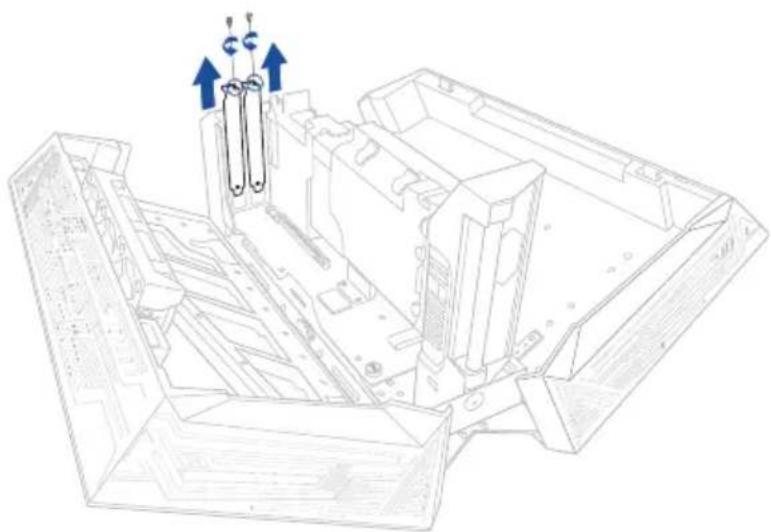

1. 拡張カード用ブラケットを固定しているネジを外し、ブラケットを取り外します。

日本語

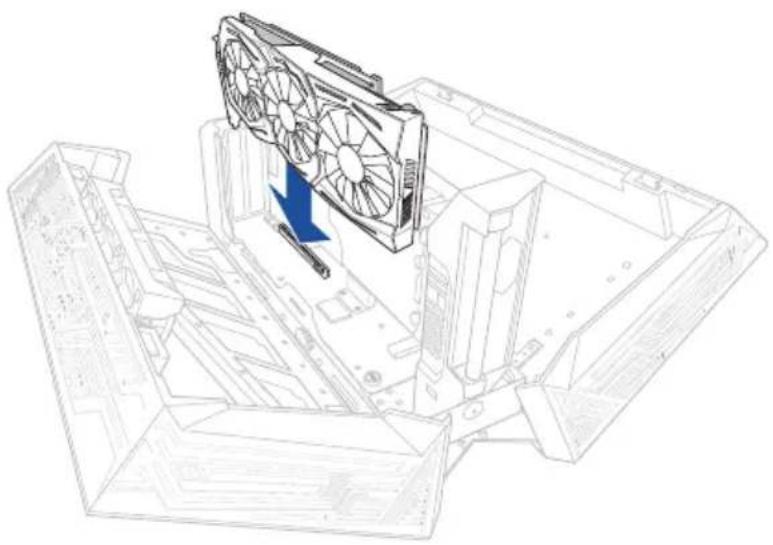

1. 本製品のPCI Expressスロットにグラフィックスカードを取り付けます。

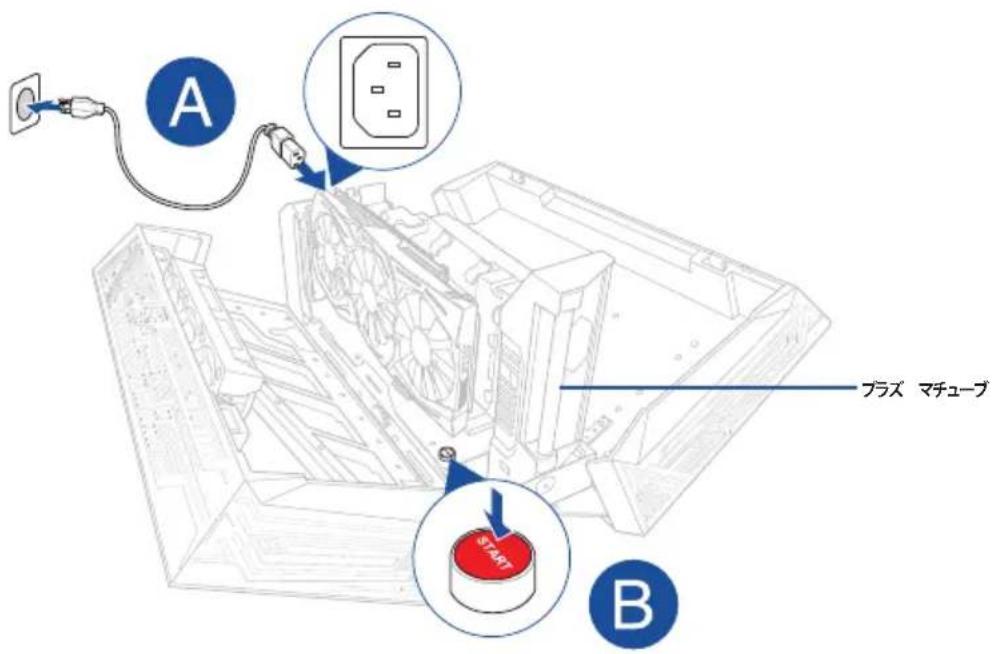

1. 製品背面の電源コネクタに付属の電源ケーブルを取り付け、電源プラグをコンセントに接続します。電源（スタート）ボタンを押すと電源ランプが点灯し、電源が入ります。

付属の電源コードは当該製品専用です。他の機器に使用しないでください。 - トロスマチフフは絶対に取り外さないでください。

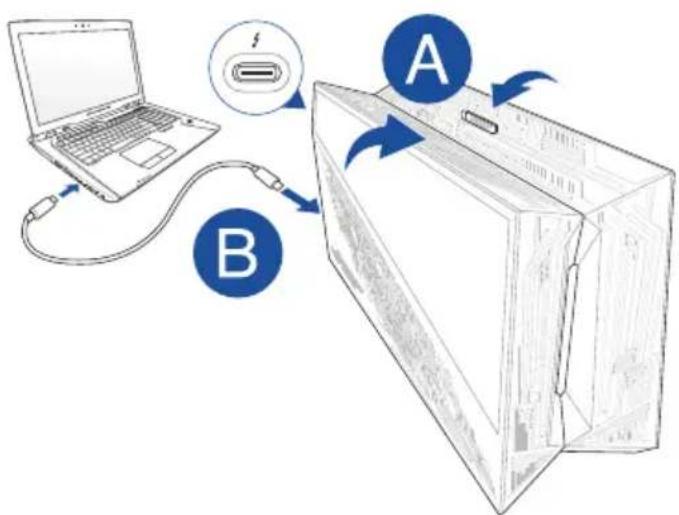

1. 本製品のカバーを閉じ、付属のThunderbolt™3ケーブルで本製品とパソコンを接続します。

本製品にUSBキーリフ、USBマウス、外付けデイスプレイ等の周辺機器を接続することも可能です。

1. パソコンの電源を入れると、本製品に搭載されたLEDが点灯いたします。 8.本製品に取り付けたグラフィックスカードに対応するドライバーをインストールします。

日本語

グラフィックスカード

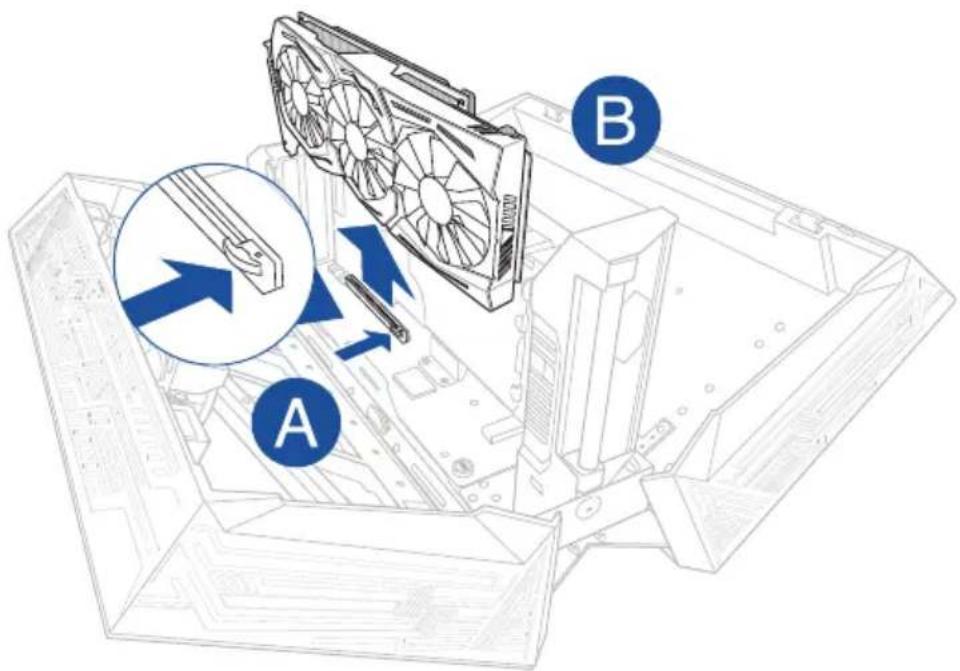

1. PCI Express スロットの端にあるフックを押し、ロックを解除してからグラフィックスカードを引き抜きます。

• グラフィックスカードを取り外す際は、電源を切り、電源ケーブルをコンセントから抜いてください。電力が供給された状態での作業は、感電や故障の原因となります。
• グラフィックスカードは長時間使用や高負荷時に非常に高温になることがあり、やけどや怪我を負う恐れがあります。グラフィックスカードを取り外す際は、電源を切った後、しばらく時間を置いてから取り外してください。

5. LEDのカスタマイズ

本製品はASUS AURA RGB Lighting Control 機能に対応しており、ライティングエフェクトをカスタマイズすることができます。

専用ソフトウェアは弊社Webサイトからダウンロードしてください。 (www.asus.com)

ROG XG-Station 2の状態を検討してください。ご注意ください。 www.asus.comを参照理由として、ASUS ROG AURAの表現方法を用います。

---
