РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ XG Station Pro ASUS

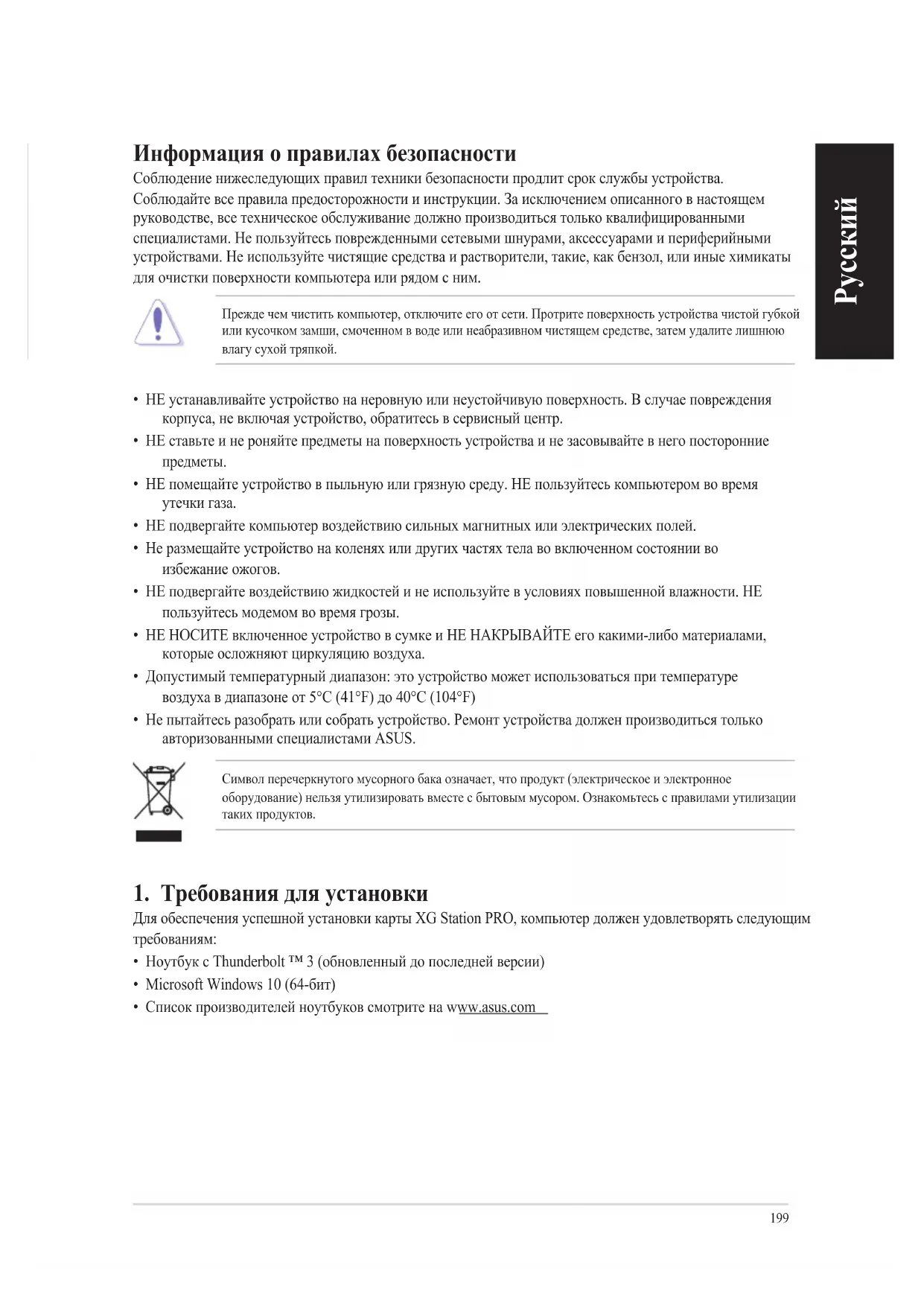

Информация о правилах безопасности Соблюдение нижеследующих правил техники безопасности продлит срок службы устройства. Соблюдайте все правила предосторожности и инструкции. За исключением описанного в настоящем руководстве, все техническое обслуживание должно производиться только квалифицированными специалистами. Не пользуйтесь поврежденными сетевыми шнурами, аксессуарами и периферийными устройствами. Не используйте чистящие средства и растворители, такие, как бензол, или иные химикаты для очистки поверхности компьютера или рядом с ним. Прежде чем чистить компьютер, отключите его от сети. Протрите поверхность устройства чистой губкой или кусочком замши, смоченном в воде или неабразивном чистящем средстве, затем удалите лишнюю влагу сухой тряпкой.

• НЕ устанавливайте устройство на неровную или неустойчивую поверхность. В случае повреждения корпуса, не включая устройство, обратитесь в сервисный центр.

• НЕ ставьте и не роняйте предметы на поверхность устройства и не засовывайте в него посторонние

• НЕ помещайте устройство в пыльную или грязную среду. НЕ пользуйтесь компьютером во время утечки газа.

• НЕ подвергайте компьютер воздействию сильных магнитных или электрических полей.

• Не размещайте устройство на коленях или других частях тела во включенном состоянии во избежание ожогов.

• НЕ подвергайте воздействию жидкостей и не используйте в условиях повышенной влажности. НЕ пользуйтесь модемом во время грозы.

• НЕ НОСИТЕ включенное устройство в сумке и НЕ НАКРЫВАЙТЕ его какими-либо материалами, которые осложняют циркуляцию воздуха.

• Допустимый температурный диапазон: это устройство может использоваться при температуре воздуха в диапазоне от 5°C (41°F) до 40°C (104°F)

• Не пытайтесь разобрать или собрать устройство. Ремонт устройства должен производиться только авторизованными специалистами ASUS. Символ перечеркнутого мусорного бака означает, что продукт (электрическое и электронное оборудование) нельзя утилизировать вместе с бытовым мусором. Ознакомьтесь с правилами утилизации таких продуктов.

1. Требования для установки

Для обеспечения успешной установки карты XG Station PRO, компьютер должен удовлетворять следующим требованиям:

• Ноутбук с Thunderbolt ™ 3 (обновленный до последней версии)

• Microsoft Windows 10 (64-бит)

• Список производителей ноутбуков смотрите на www.asus.com Русский200

XG Station PRO Подключение к ПК Thunderbolt™ 3 Вход / выход Порт USB 3.1 Gen 2.0 Управление освещением RGB Поддержка ASUS ROG AURA Блок питания 330 Вт

109 мм x 205 мм x 375 мм

3,6 кг Поддержка видеокарт NVIDIA GeForce GTX 900 и более поздние версии AMD Radeon R9 и более поздние версии Спецификация внутреннего графического слота Поддержка одной полноразмерной, 2,5 слота видеокарты PCI-Express x16: PCI-Express x16 (электрическая спецификация: x16)

Определяется установленной видеокартой

Кабель Thunderbolt 3 тип-C Шнур питания Блок питания 330 Вт Информационные справочники о продуктах

3. Знакомство с оборудованием

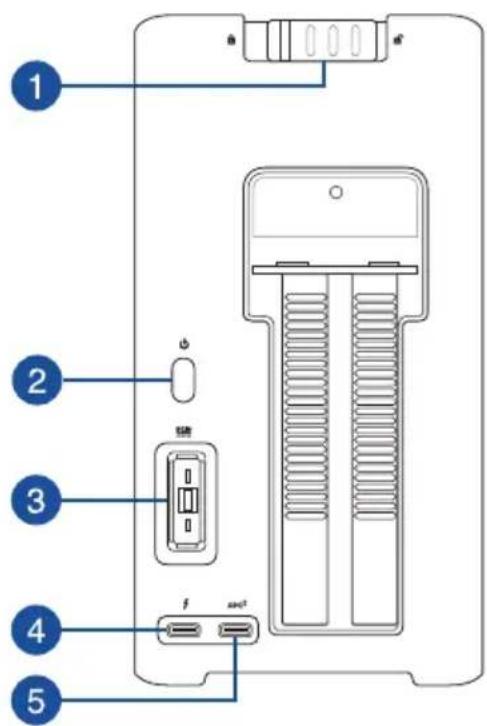

Кнопка питания Разъем питания (пост. ток) Порт Thunderbolt 3 тип-C Порт USB 3.1 Gen 2 тип С201

4. Подключение устройства

Для установки XG Station PRO:

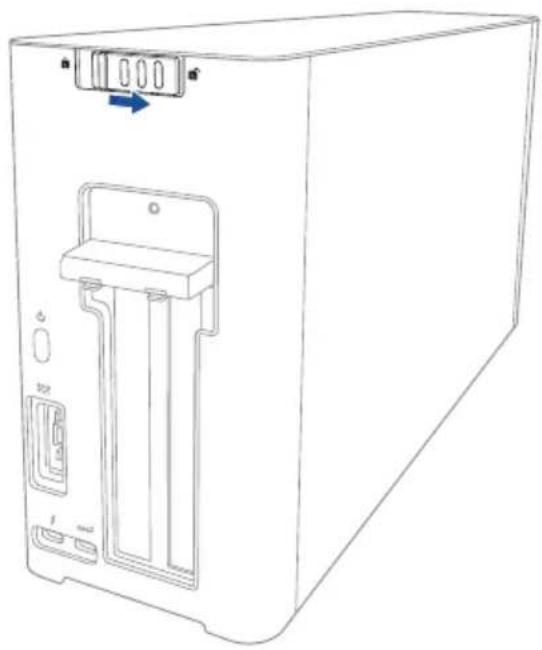

1. Переместите защелку в позицию "разблокировано".

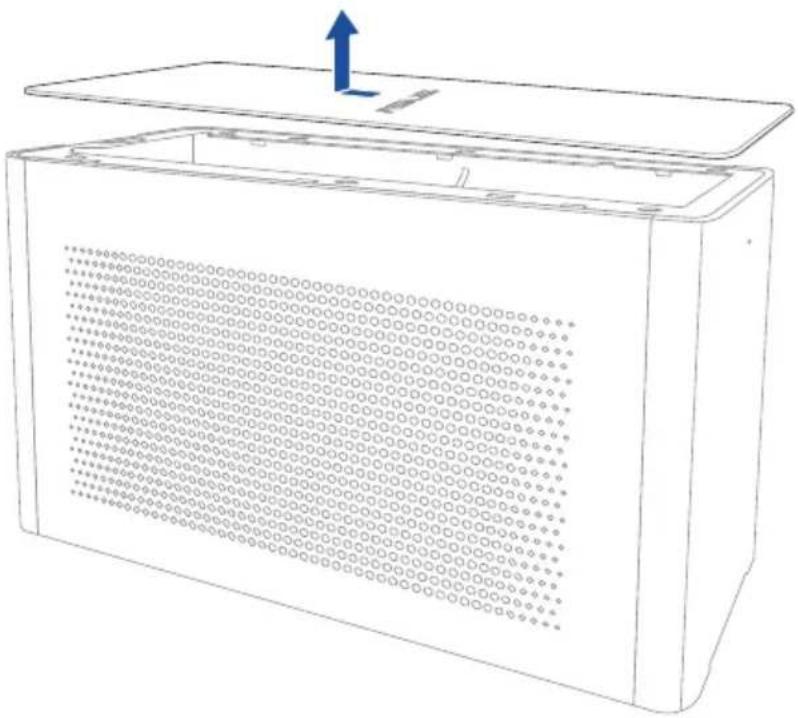

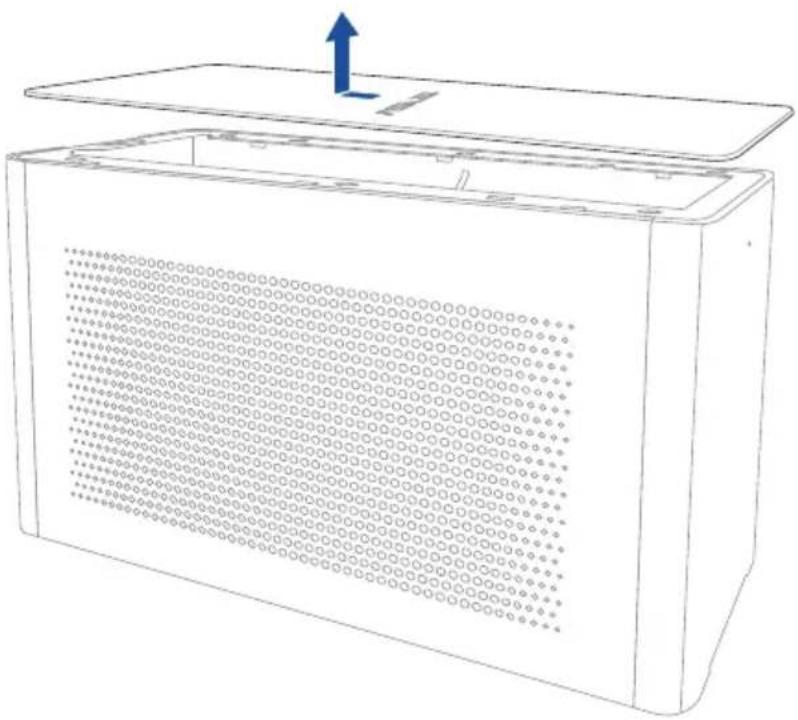

2. Сдвиньте верхнюю крышку в направлении задней части устройства и снимите ее.202

3. Сдвиньте боковую крышку вверх и снимите ее.

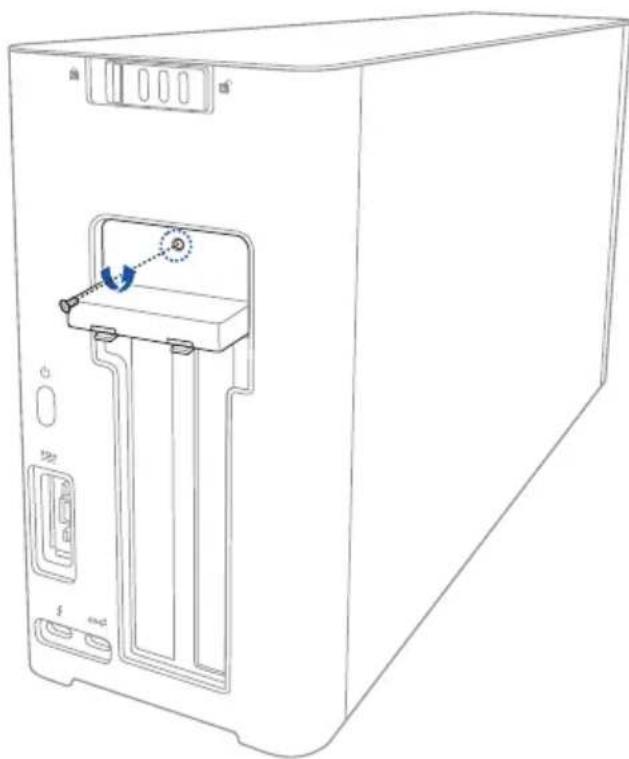

4. Открутите винт, крепящий металлическую заглушку и снимите ее.

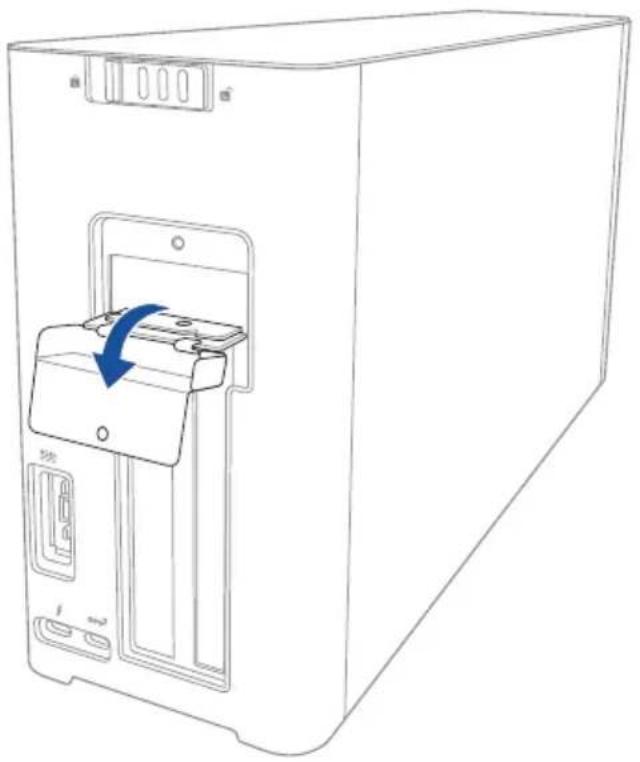

5. Переместите фиксирующую планку в открытое положение.

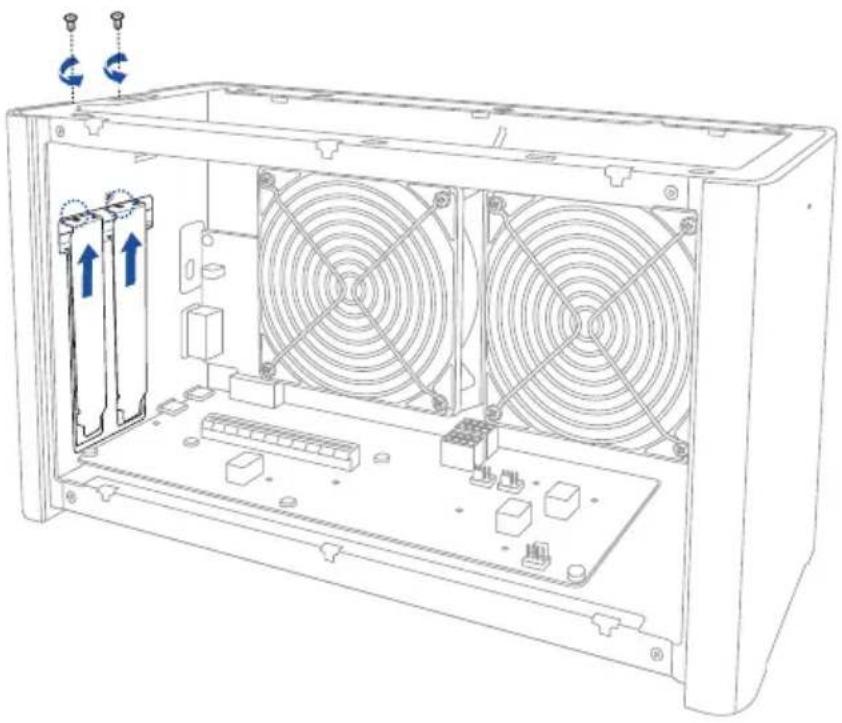

6. Открутите винты, крепящие металлический кронштейн и снимите его.

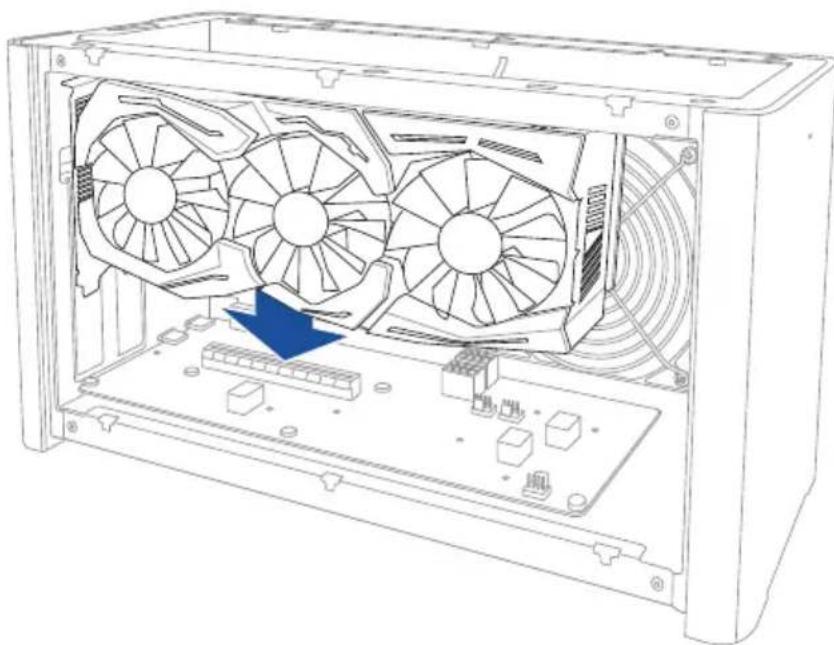

7. Вставьте видеокарту в слот PCI-E.

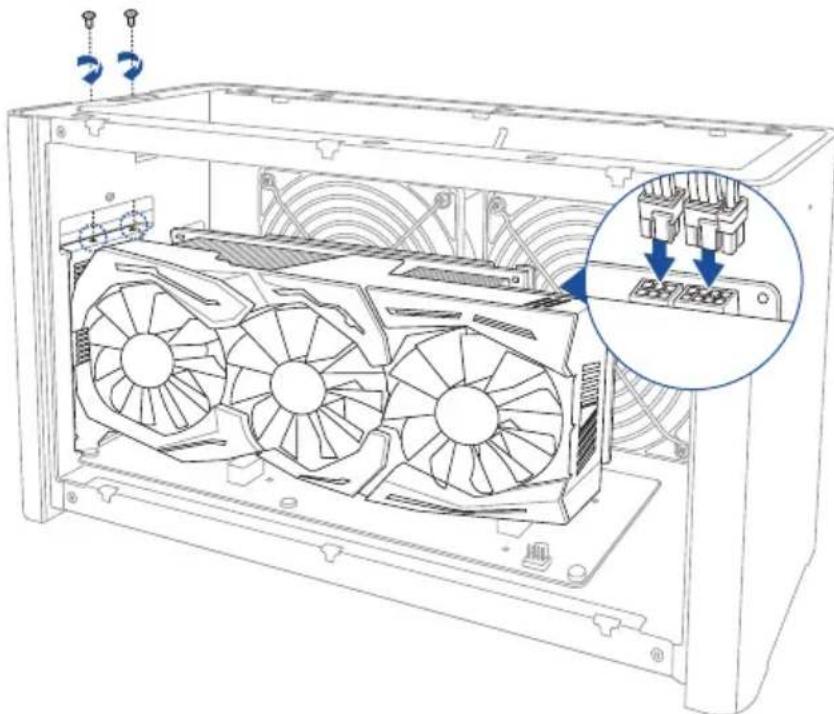

8. Закрепите металлический кронштейн открученными ранее винтами, затем подключите к

видеокарте кабели питания. Русский205

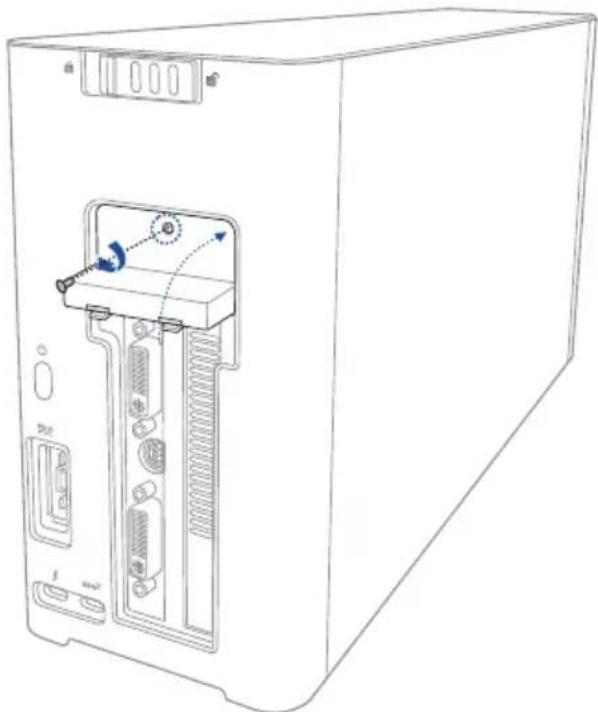

9. Переместите фиксирующую планку в закрытое положение и закрепите ее винтом, открученным

10. Совместите пазы и установите боковую крышку на устройство.

11. Совместите пазы и двигайте верхнюю крышку в направлении передней части устройства, пока она

не встанет на место.

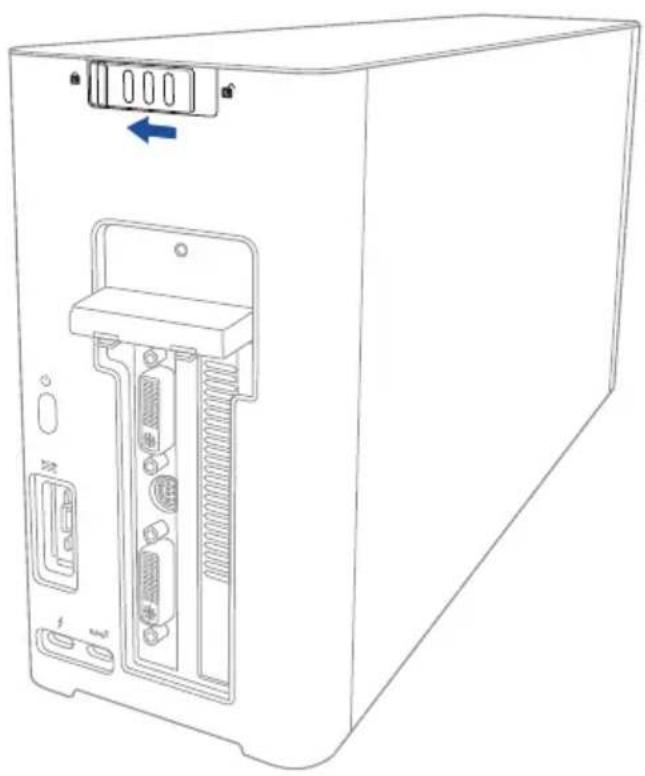

12. Переместите защелку в позицию "заблокировано".207

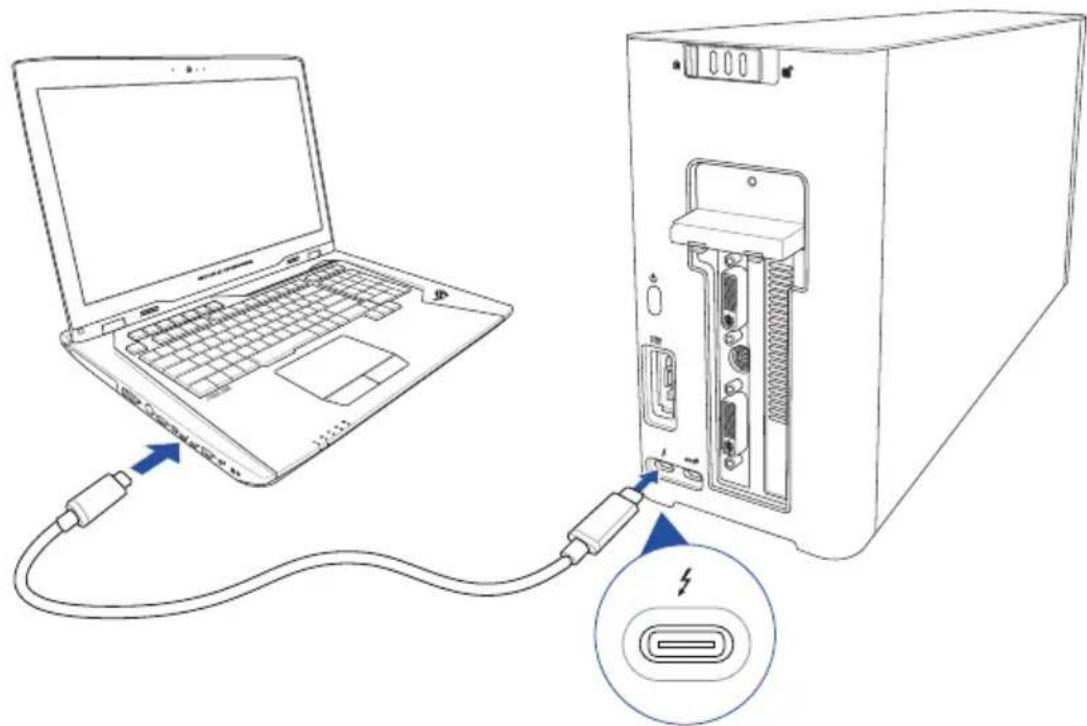

13. Подключите идущий в комплекте кабель Thunderbolt 3 тип-C к ноутбуку и XG Station PRO.

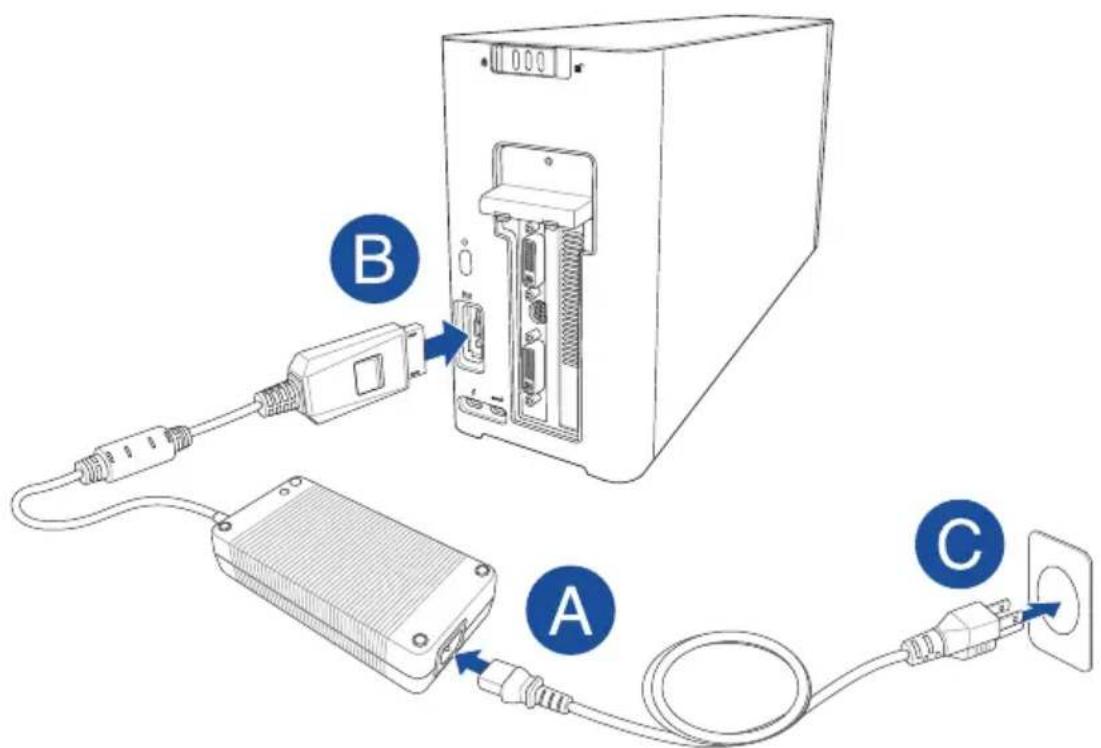

14. Подключите шнур питания к блоку питания (A). Подключите шнур от блока питания к разъему

питания (DC) устройства (B). Подключите блок питания к розетке (100В-240В) (C).208

5. Настройка оборудования

Для настройки световых эффектов XG Station PRO посетите www.asus.com и скачайте программное обеспечение ASUS ROG AURA.

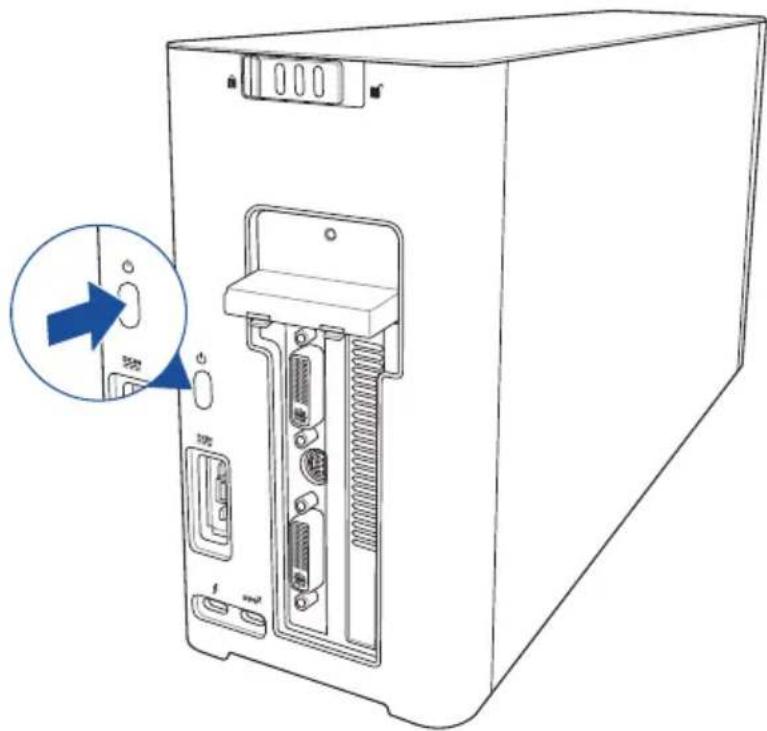

15. Нажмите кнопку питания для включения устройства.

16. Установите драйвер для видеокарты.209

6. Обслуживание оборудования

Для снятия воздушного фильтра:

1. Переместите защелку в позицию "разблокировано".

2. Сдвиньте верхнюю крышку в направлении задней части устройства и снимите ее.210

3. Сдвиньте боковую крышку вверх и снимите ее.

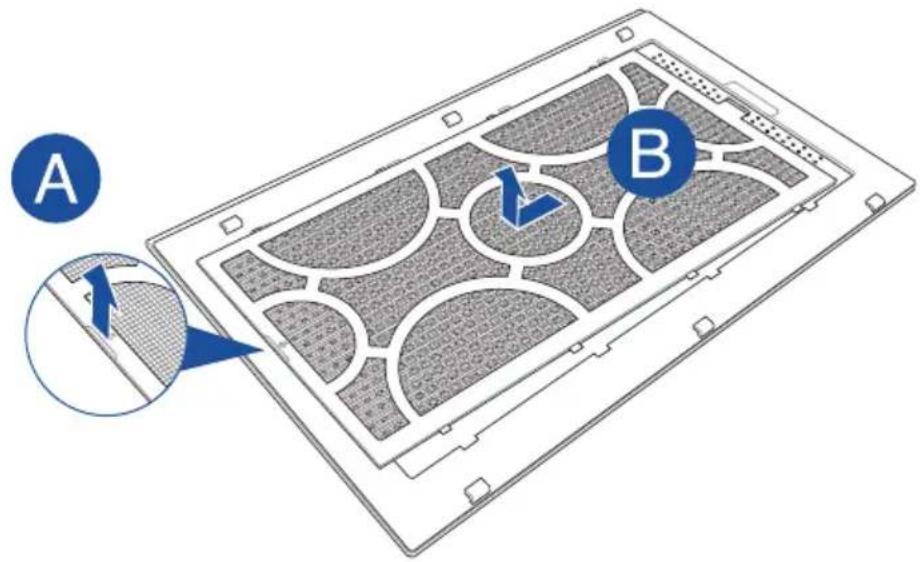

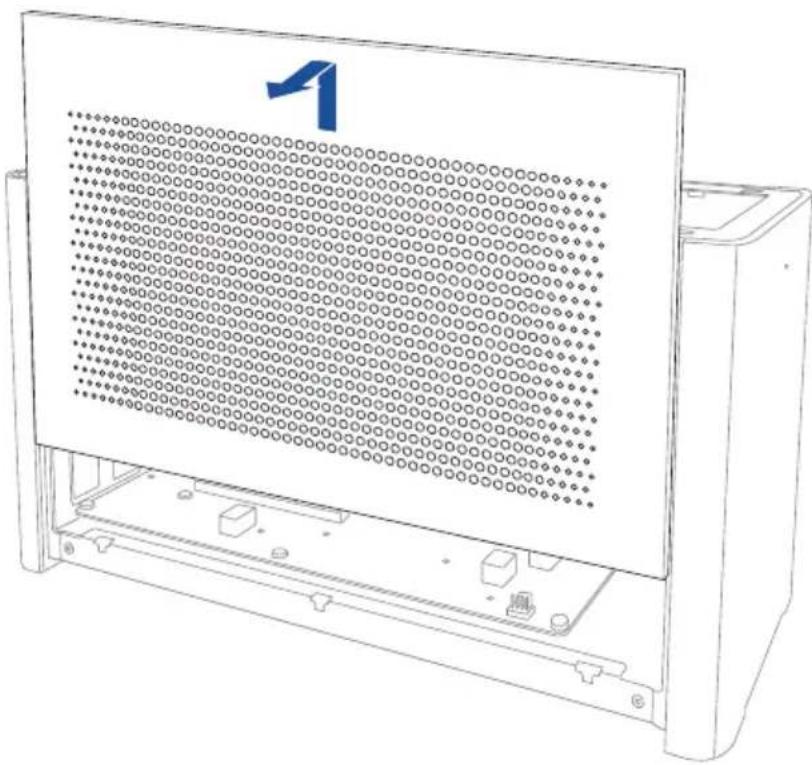

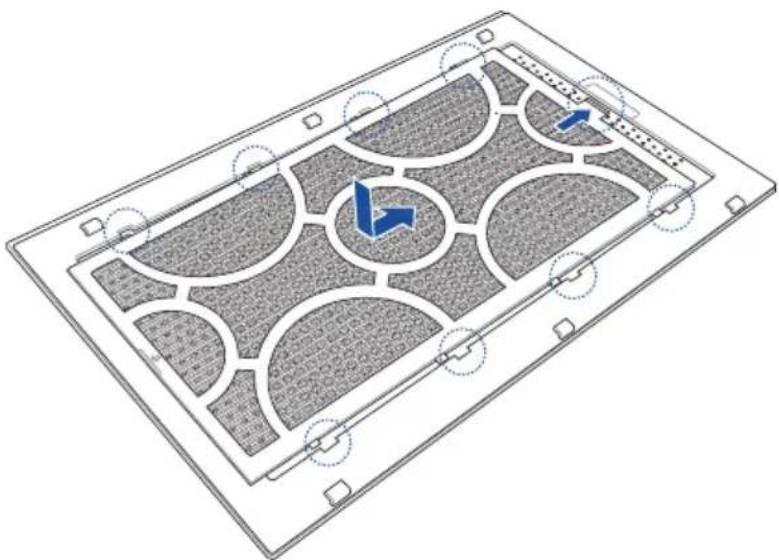

4. Слегка поднимите край воздушного фильтра (A), затем сдвиньте фильтр и снимите его с боковой

крышки (B). Русский211 Для установки воздушного фильтра:

1. Совместите пазы воздушного фильтра и вставьте его в боковую крышку. Убедитесь, что все пазы

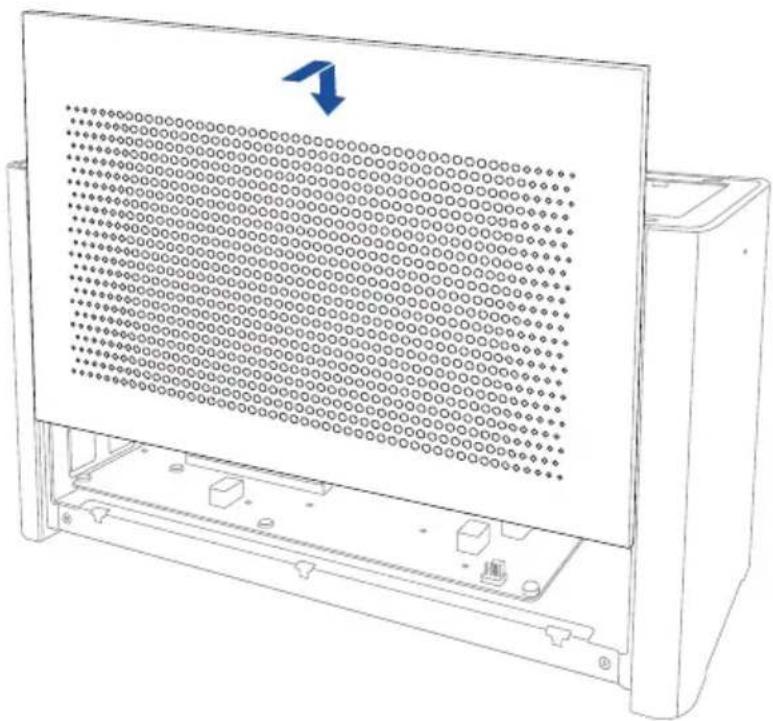

2. Совместите пазы и установите боковую крышку на устройство.

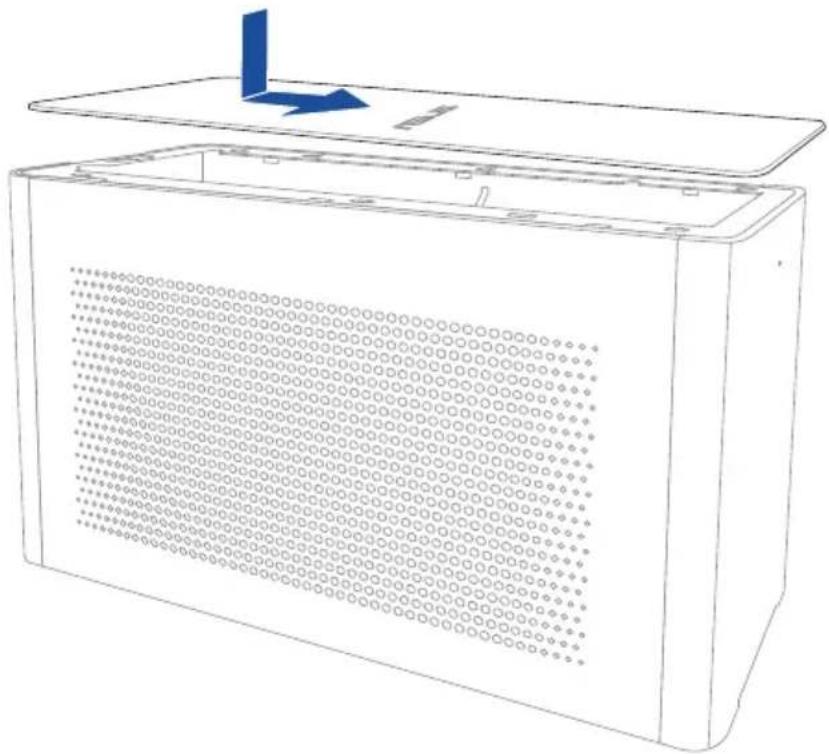

3. Совместите пазы и двигайте верхнюю крышку в направлении передней части устройства, пока она

не встанет на место.

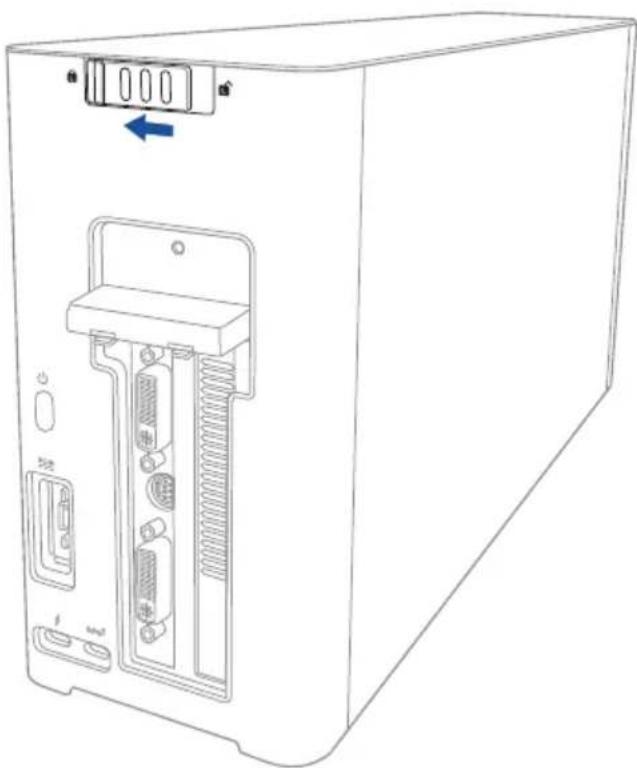

4. Переместите защелку в позицию "заблокировано".213
