Type de produit	Station d'accueil pour carte graphique externe
Marque	ASUS
Modèle	XG Station Pro
Dimensions	109 x 205 x 375 mm
Poids	3,6 kg
Alimentation	330 W (adaptateur secteur inclus)
Connectivité ordinateur	Thunderbolt™ 3 (USB Type-C)
Ports	1 x USB 3.1 Gen 2 Type-C
Slot carte graphique	PCI-Express x16 (double slot, compatible NVIDIA GTX 900+ et AMD Radeon R9+)
Éclairage RGB	Compatible ASUS ROG AURA (logiciel à télécharger)
Système d'exploitation requis	Windows 10 64 bits
Température de fonctionnement	5°C à 40°C
Entretien	Nettoyer avec un chiffon doux et sec ; débrancher avant nettoyage
Sécurité	Ne pas exposer à l'humidité, ne pas couvrir pendant le fonctionnement, ne pas démonter
Accessoires fournis	Câble Thunderbolt 3, adaptateur secteur 330 W, guide

FOIRE AUX QUESTIONS - XG Station Pro ASUS

Comment installer une carte graphique dans la XG Station Pro ?

Ouvrez le boîtier en déverrouillant le couvercle, retirez le cache métallique, insérez la carte graphique dans le slot PCI-Express, puis fixez-la avec les vis fournies. Rebranchez les câbles d'alimentation de la carte avant de refermer.

Quels ordinateurs portables sont compatibles avec la XG Station Pro ?

L'appareil nécessite un port Thunderbolt 3 avec les derniers pilotes. Consultez la liste des modèles compatibles sur le site ASUS.

Comment personnaliser l'éclairage RGB ?

Téléchargez le logiciel ASUS ROG AURA depuis le site ASUS. Il permet de contrôler les effets lumineux de la station.

Quelle alimentation est nécessaire pour la XG Station Pro ?

L'adaptateur secteur fourni délivre 330 W. Assurez-vous que la carte graphique installée ne dépasse pas cette puissance.

Puis-je utiliser une carte graphique AMD avec la XG Station Pro ?

Oui, elle supporte les cartes AMD Radeon R9 et ultérieures, ainsi que les NVIDIA GTX 900 et ultérieures.

Comment nettoyer le filtre à air de la XG Station Pro ?

Retirez le filtre en déverrouillant le couvercle et en le faisant glisser. Nettoyez-le à l'eau tiède et laissez sécher avant de le remettre en place.

La XG Station Pro est-elle compatible avec macOS ?

Non, elle est conçue pour Windows 10 64 bits uniquement. Les pilotes Thunderbolt 3 et graphiques ne sont pas disponibles pour macOS.

Que faire si l'ordinateur ne détecte pas la station ?

Vérifiez que le câble Thunderbolt 3 est bien connecté, que la station est allumée et que les pilotes Thunderbolt de votre PC sont à jour. Redémarrez l'ordinateur.

Puis-je utiliser la station sans carte graphique ?

Non, la station sert uniquement à héberger une carte graphique externe. Sans carte, elle ne fournit pas de sortie vidéo.

Quelle est la garantie de la XG Station Pro ?

La garantie standard est de 2 ans. Contactez le service après-vente ASUS pour plus de détails.

MODE D'EMPLOI XG Station Pro ASUS

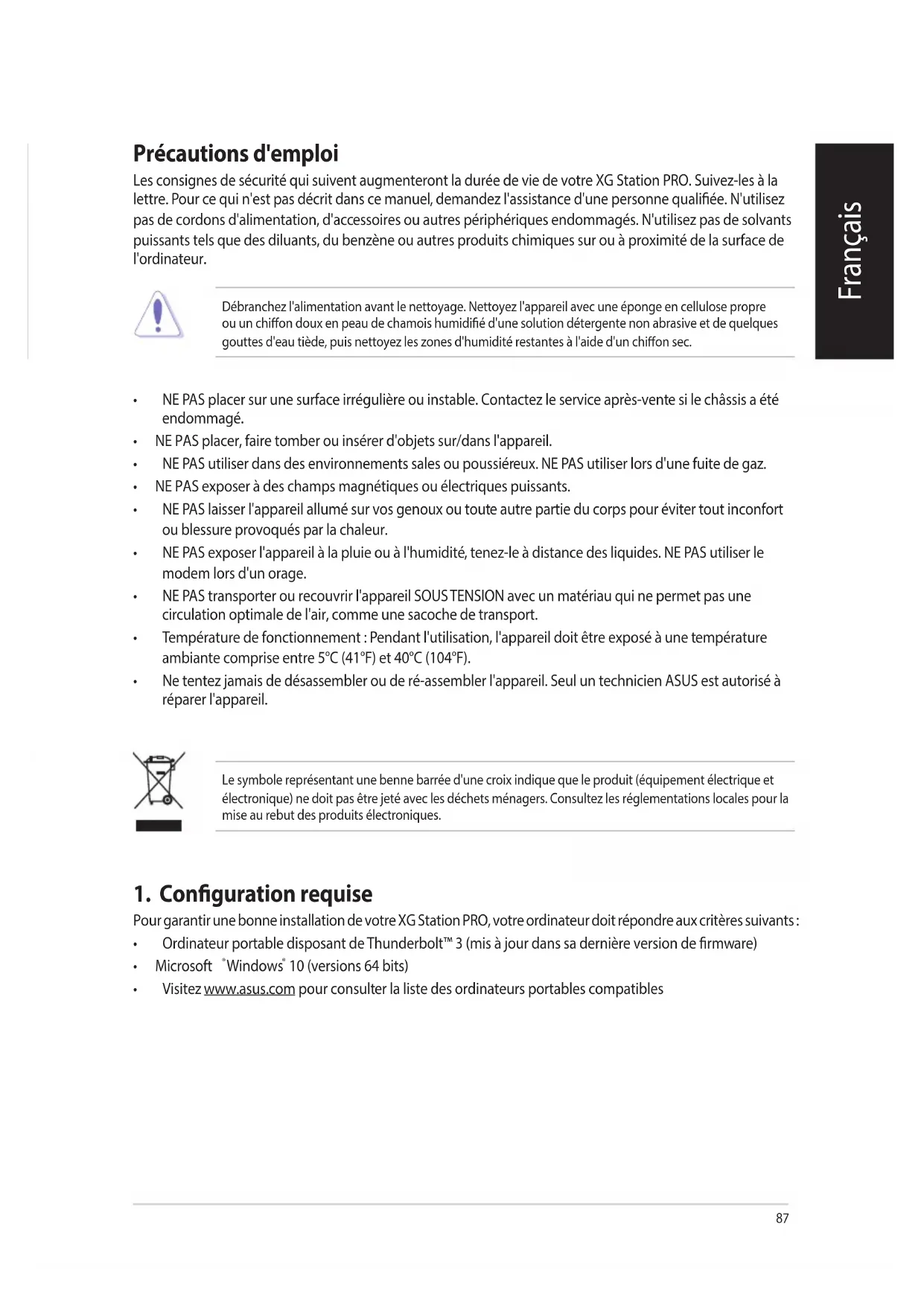

Précautions d'emploi

Les consignes de sécurité qui suivent augmenteront la durée de vie de votre XG Station PRO. Suivez-les à la lettre. Pour ce qui n'est pas décrit dans ce manuel, demandez l'assistance d'une personne qualifiée. N'utilisez pas de cordons d'alimentation, d'accessoires ou autres périphériques endommagés. N'utilisez pas de solvants puissants tels que des diluants, du benzène ou autres produits chimiques sur ou à proximité de la surface de l'ordinateur.

Débranchez l'alimentation avant le nettoyage. Nettoyez l'appareil avec une éponge en cellulose propre ou un chiffon doux en peu de chamois humidifié d'une solution détergente non abrasive et de quelques gouttes d'eau tiède, puis nettoyez les zones d'humidité restantes à l'aide d'un chiffon sec.

NE PAS placer sur une surface irrégulière ou instable. Contactez le service après-vente si le châssis a été endommagé. NE PAS placer, faire tomber ou insérer d'objets sur/dans l'appareil. NE PAS utiliser dans des environnements sales ou poussiéreux. NE PAS utiliser lors d'une fuite de gaz. NE PAS exposer à des champs magnétiques ou électriques puissants. NE PAS laisser l'appareil allumé sur vos genoux ou toute autre partie du corps pour éviter tout inconfort ou blessure provoqués par la chaleur. NE PAS exposer l'appareil à la pluie ou à l'humidité, tenez-le à distance des liquides. NE PAS utiliser le modem lors d'un orage. - NE PAS transporter ou recouvrir l'appareil SOUS TENSION avec un matériel qui ne permet pas une circulation optimale de l'air, comme une sacoche de transport. - Température de fonctionnement : Pendant l'utilisation, l'appareil doit être exposé à une température ambiante comprise entre 5°C (41°F) et 40°C (104°F). - Ne tentez jamais de désassembler ou de ré-assembler l'appareil. Seul un technicien ASUS est autorisé à réparer l'appareil.

Le symbole représentant une poubelle barrée d'une croix indique que le produit (équipement électrique et électronique) ne doit pas être jeté avec les déchets ménagers. Consultez les réglementations locales pour la mise au rebut des produits électroniques.

1. Configuration requise

Pour garantir une bonne installation de votre XG Station PRO, votre ordinateur doit répondre aux critères suivants :

Ordinateur portable disposant de Thunderbolt™ 3 (mis à jour dans sa dernière version de firmware) Microsoft Windows 10 (versions 64 bits) - Visitez www.asus.com pour consulter la liste des ordinateurs portables compatibles

2. Résumé des caractéristiques

Modèle	XG Station PRO
Connexion à l'ordinateur	Thunderbolt™ 3
Entrée / Sortie	1 x Port USB 3.1 Gen 2
Contrôle de l'éclairage RGB	Compatible ASUS ROG AURA
Alimentation	330 W
Dimensions	109 mm x 205 mm x 375 mm
Poids	3,6 Kg
Carte graphique compatible	Série NVIDIA® GeForce® GTX 900 et versions ultérieuresSérie AMD® Radeon R9 et versions ultérieures
Caracteristique du slot graphique interne	Compatible avec une carte graphique simple PCI-Express x 16, slot 2.51 x PCI-Express x16 (carac. électriques : x16)
Sortie graphique	Définie par la carte graphique installée
Accessoires	1 x Câble Thunderbolt™ 3 Type-C1 x Cordon d'alimentation1 x Adaptateur secteur 330 WGuides des informations produit importantes

3. Introduction du matériel

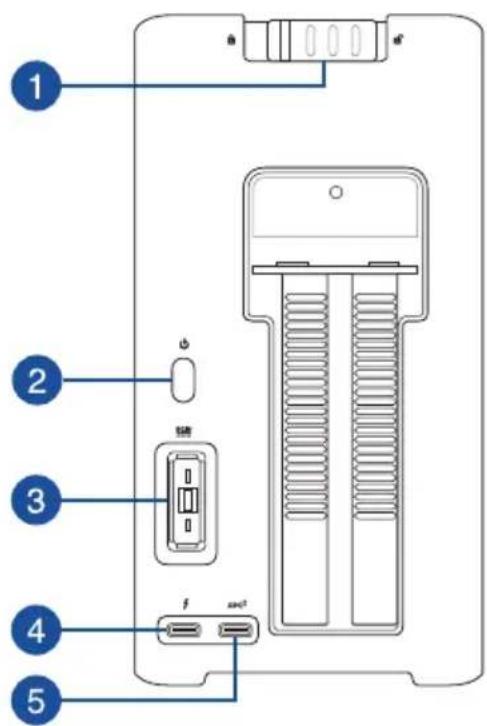

Vue arrière

1 Verrou du couvercle 2 Bouton d'alimentation 3 Prise d'alimentation (CC) 4 Port Thunderbolt™ 3 Type-C 5 Port USB 3.1 Gen 2 Type C

4. Installation du matériel

Pour installer la XG Station PRO :

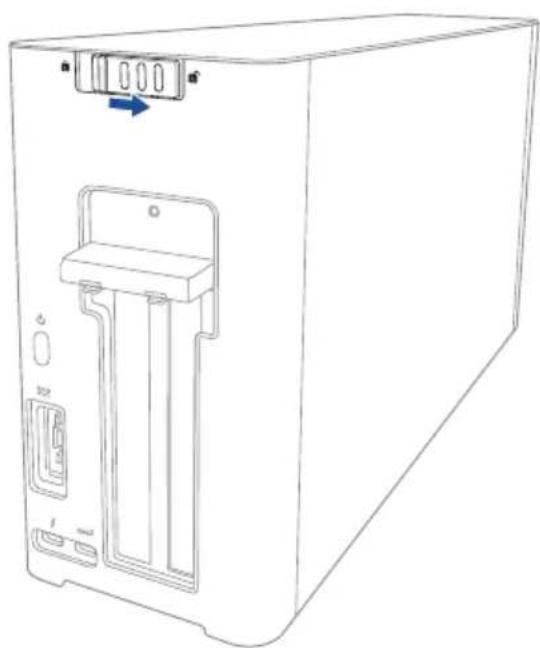

1. Faites glisser le verrou du couvercle vers sa position déverrouillée.

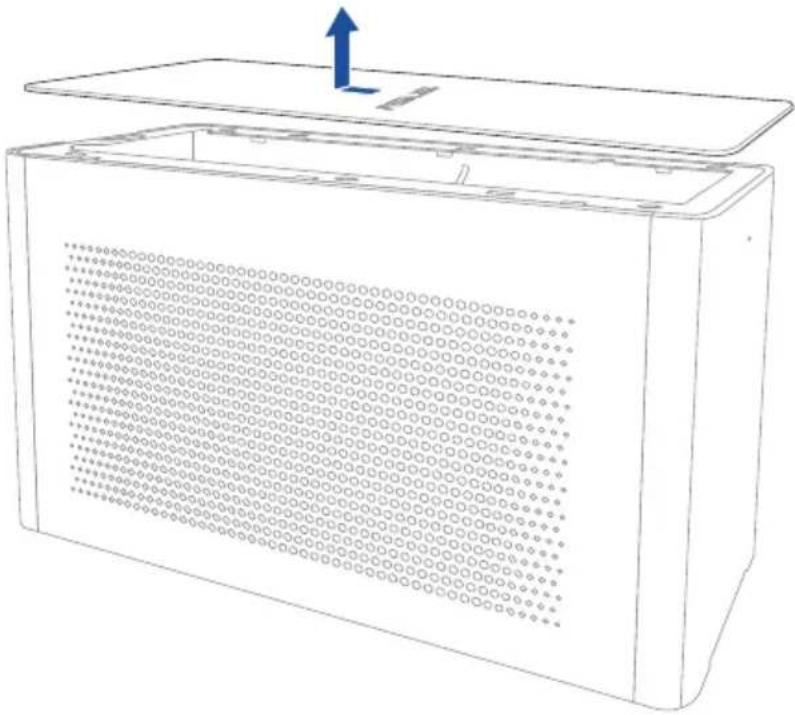

1. Faites glisser le couvercle supérieur vers l'arrière de la XG Station PRO, puis retirez le couvercle supérieur.

1. Faites glisser le couvercle latéral vers le haut pour le retirer de la XG Station PRO.

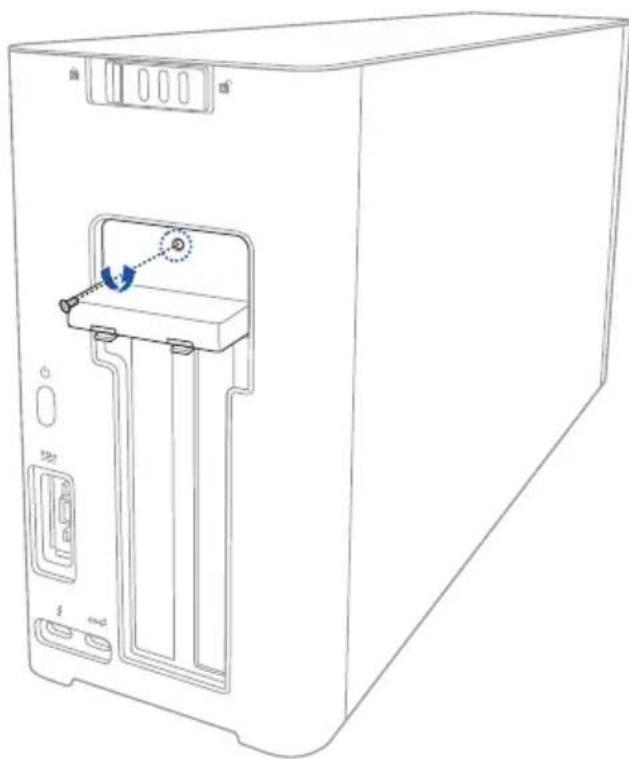

1. Retirez la vis sécurisant le couvercle métallique à la XG Station PRO.

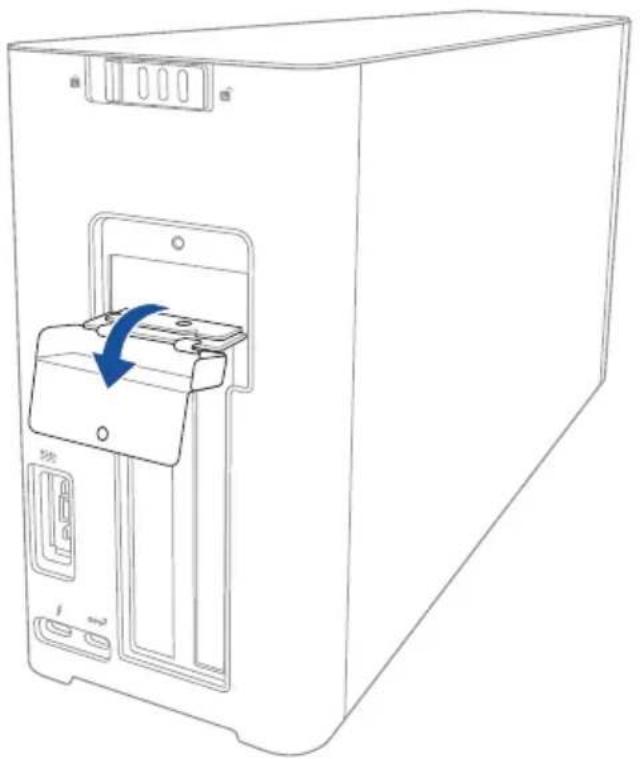

1. Abaissez le couvercle métallique pour l'ouvrir.

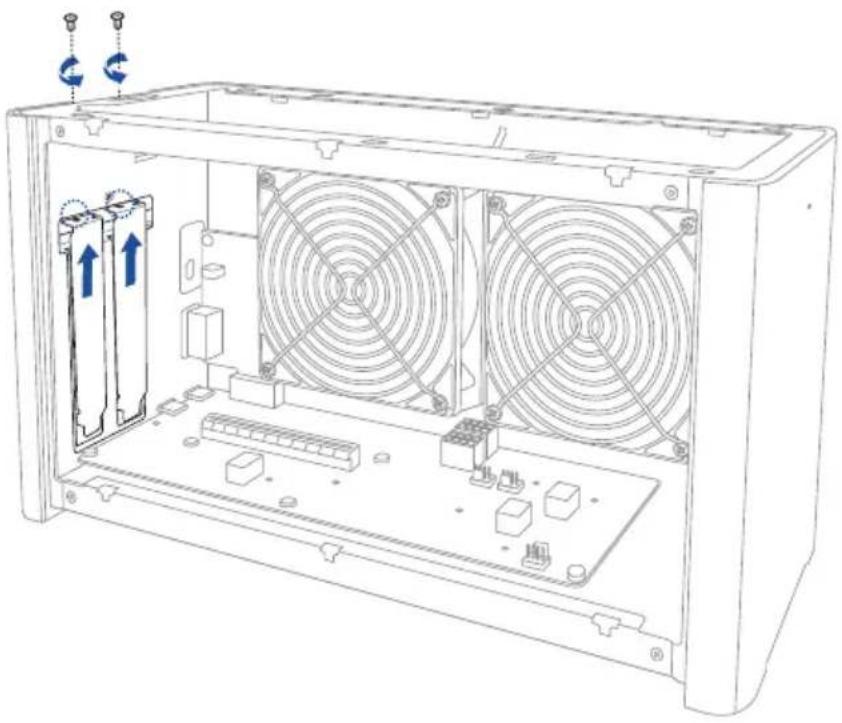

1. Retirez les vis sécurisant le support métallique à la XG Station PRO, puis retirez le support métallique.

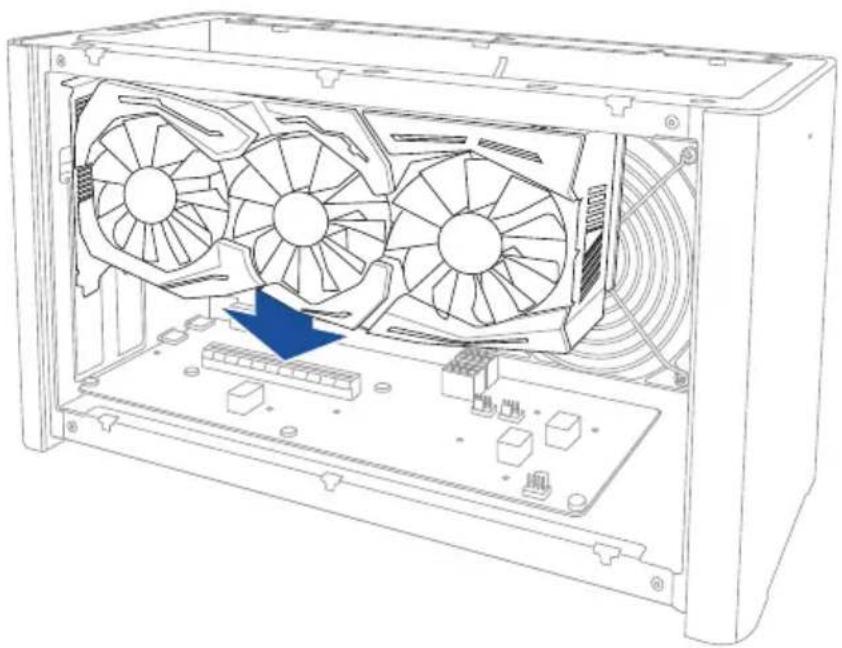

1. Alignez et insérez la carte graphique dans l'emplacement PCI-E.

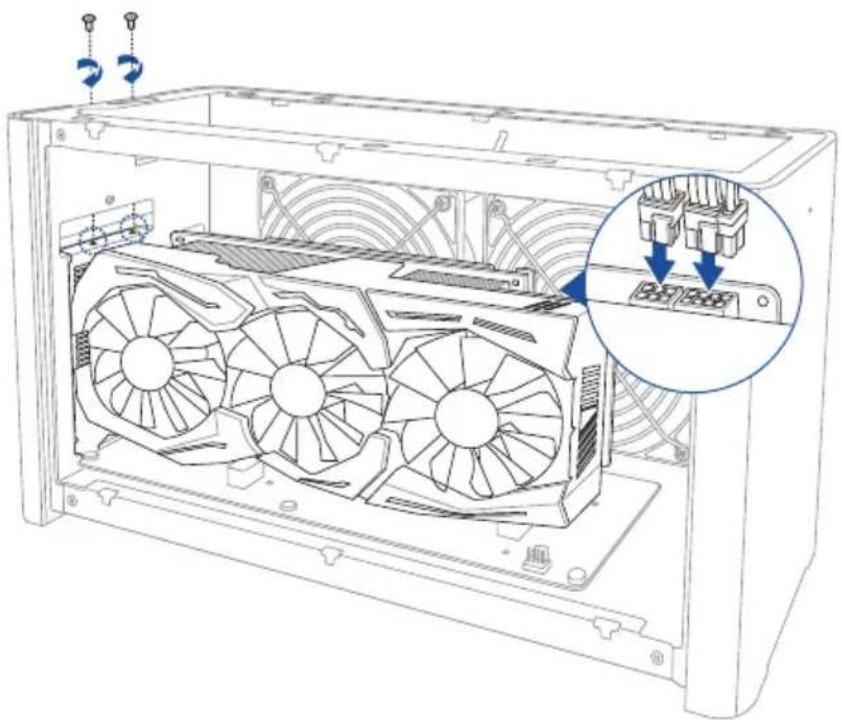

1. Sécurisez le support métallique à l'aide des vis précédemment retirées, puis connectez les câbles d'alimentation à la carte graphique.

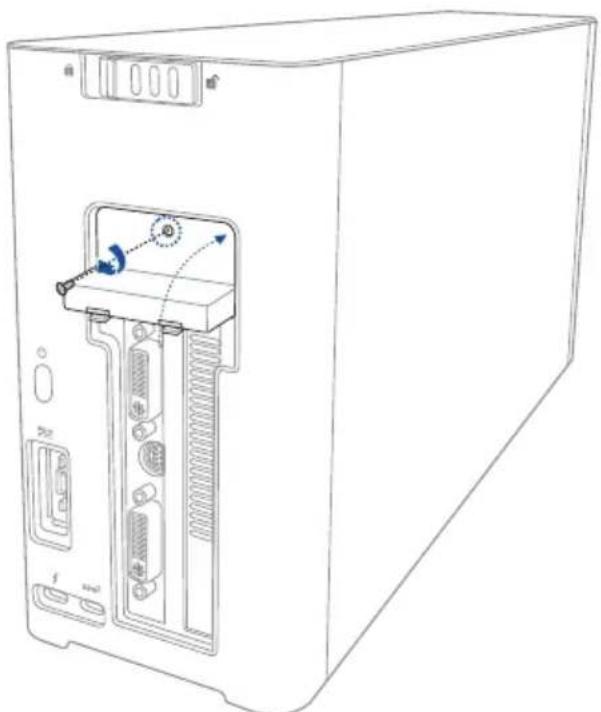

1. Soulevez le couvercle métallique pour le refermer, puis sécurisez le couvercle métallique à l'aide de la vis précédemment retirée.

1. Alignez puis faites glisser le couvercle latéral dans la XG Station PRO.

1. Alignez puis faites glisser le couvercle supérieur vers l'avant de la XG Station PRO pour le sécuriser en place.

1. Faites glisser le verrou du couvercle vers sa position verrouillée.

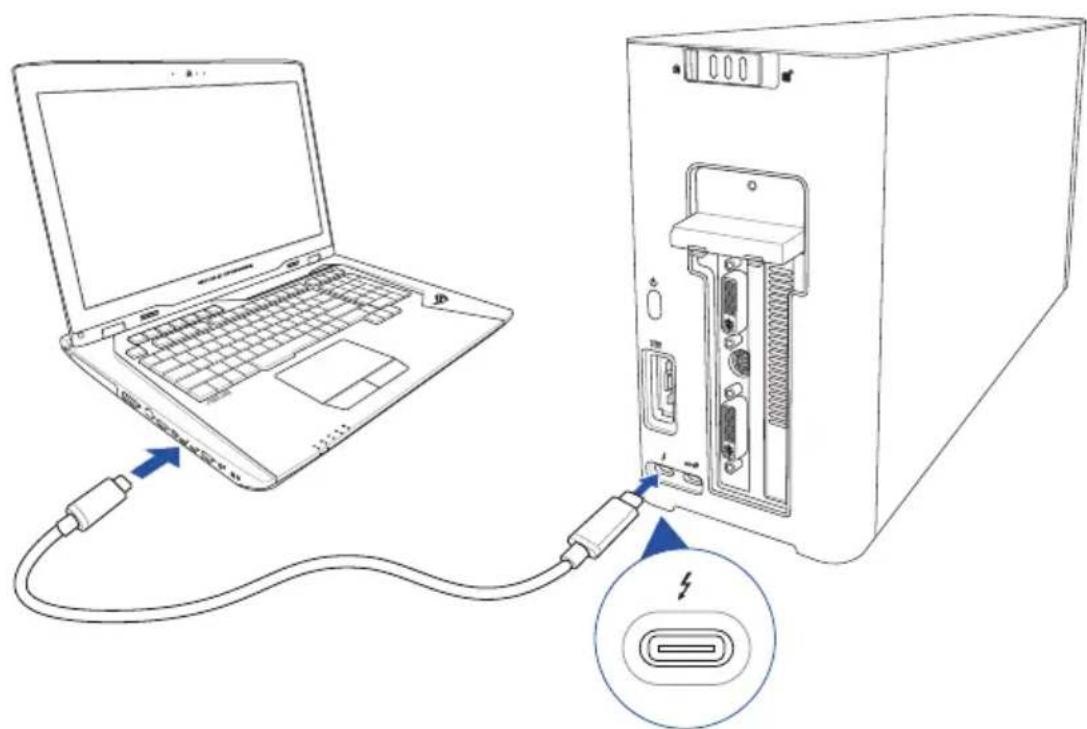

1. Connectez le câble Thunderbolt™ 3 Type-C fourni à votre ordinateur et à la XG Station PRO.

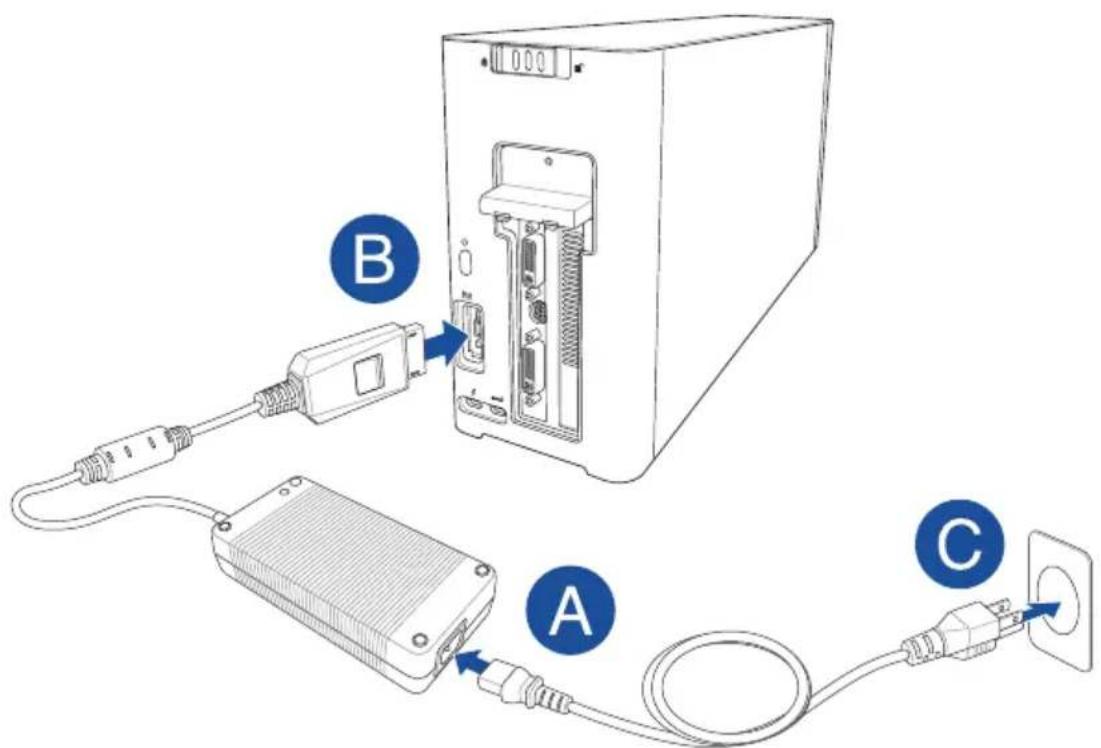

1. Connectez le cordon d'alimentation à l'adaptateur secteur (A). Reliez l'adaptateur secteur à la prise d'alimentation (CC) de la XG Station PRO (B). Branchez l'autre extrémité de l'adaptateur secteur sur une prise électrique fournissant un courant compris entre 100V et 240V (C).

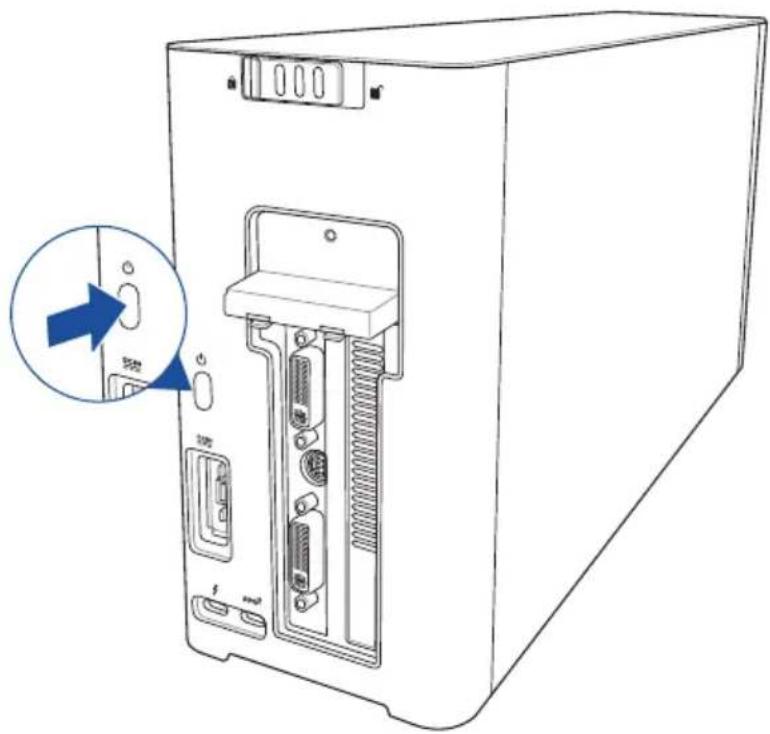

1. Appuyez sur le bouton d'alimentation de la XG Station PRO pour l'allumer.

1. Installez les pilotes correspondants à votre carte graphique.

5. Personnalisation du matériel

Pour personnaliser les effets lumineux de la XG Station PRO, visitez le site www.asus.com et téléchargez le logiciel ASUS ROG AURA.

6. Entretien du matériel

Pour retirer le filtre à air :

1. Faites glisser le verrou du couvercle vers sa position déverrouillée.

1. Faites glisser le couvercle supérieur vers l'arrière de la XG Station PRO, puis retirez le couvercle supérieur.

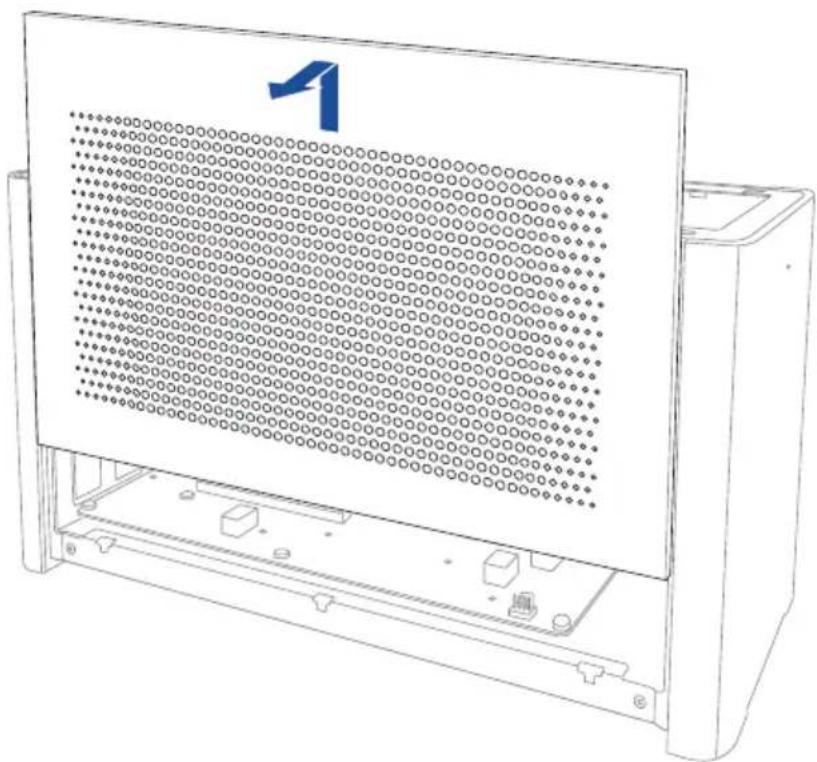

1. Faites glisser le couvercle latéral vers le haut pour le retirer de la XG Station PRO.

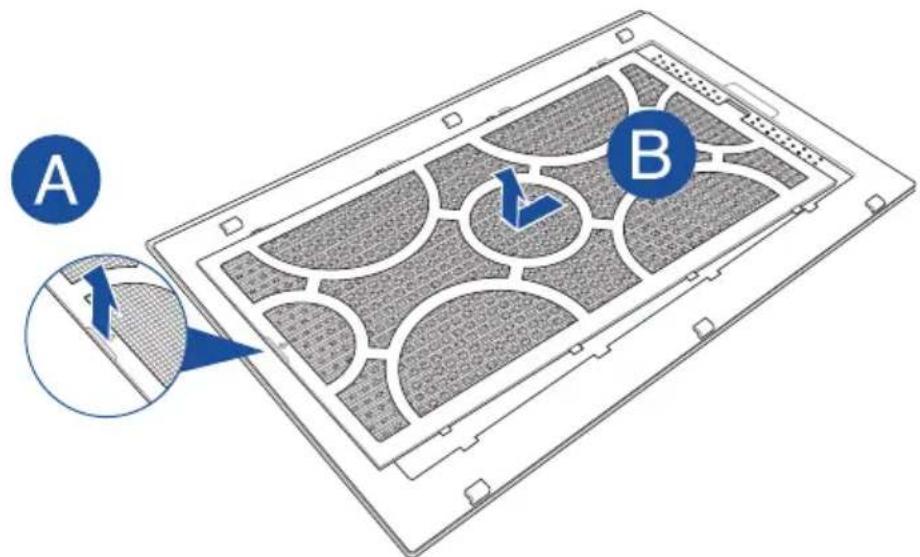

1. Soulevez légèrement la poignée du filtre à air (A), puis faites glisser le filtre à air et retirez-le du couvercle latéral (B).

Pour réinstaller le filtre à air :

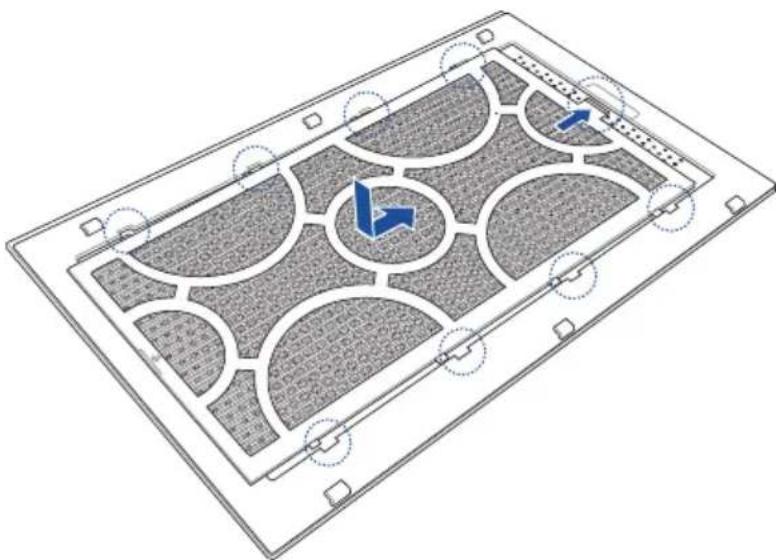

1. Alignez le filtre à air puis faites-le glisser dans le couvercle latéral. Assurez-vous que toutes les languettes sont correctement insérées.

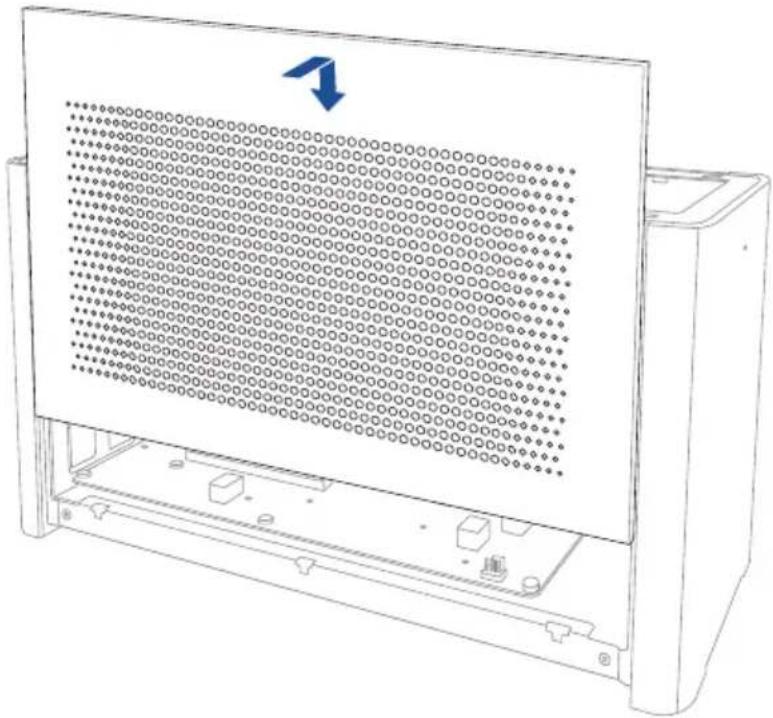

1. Alignez puis faites glisser le couvercle latéral dans la XG Station PRO.

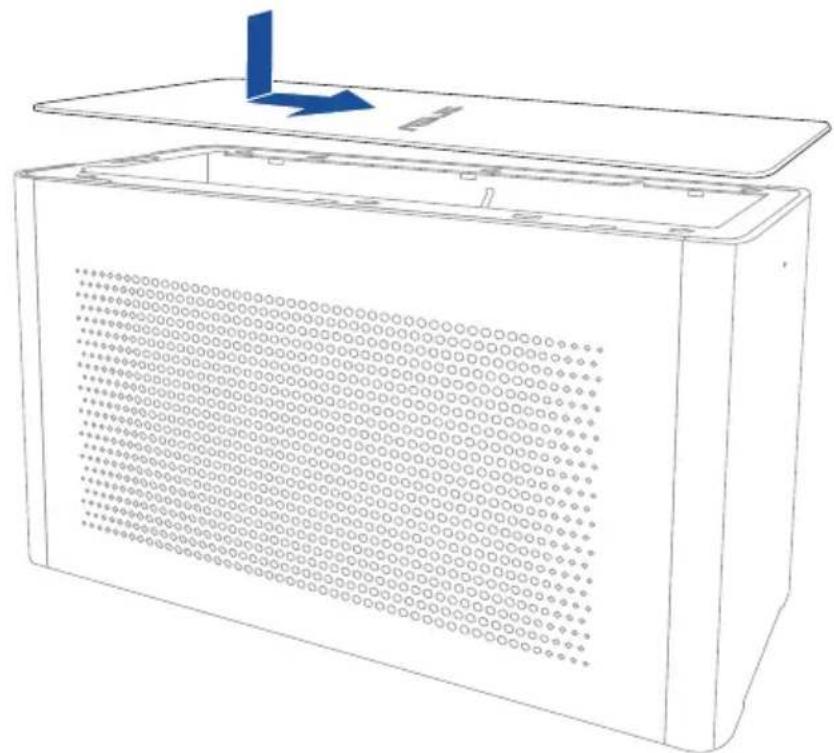

1. Alignez puis faites glisser le couvercle supérieur vers l'avant de la XG Station PRO pour le sécuriser en place.

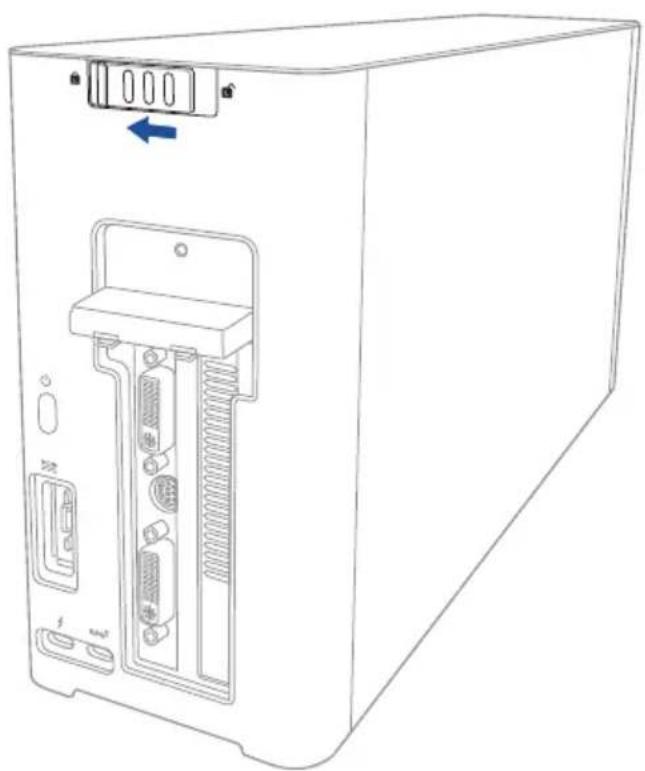

1. Faites glisser le verrou du couvercle vers sa position verrouillée.
