NÁVOD K OBSLUZE XG Station Pro ASUS

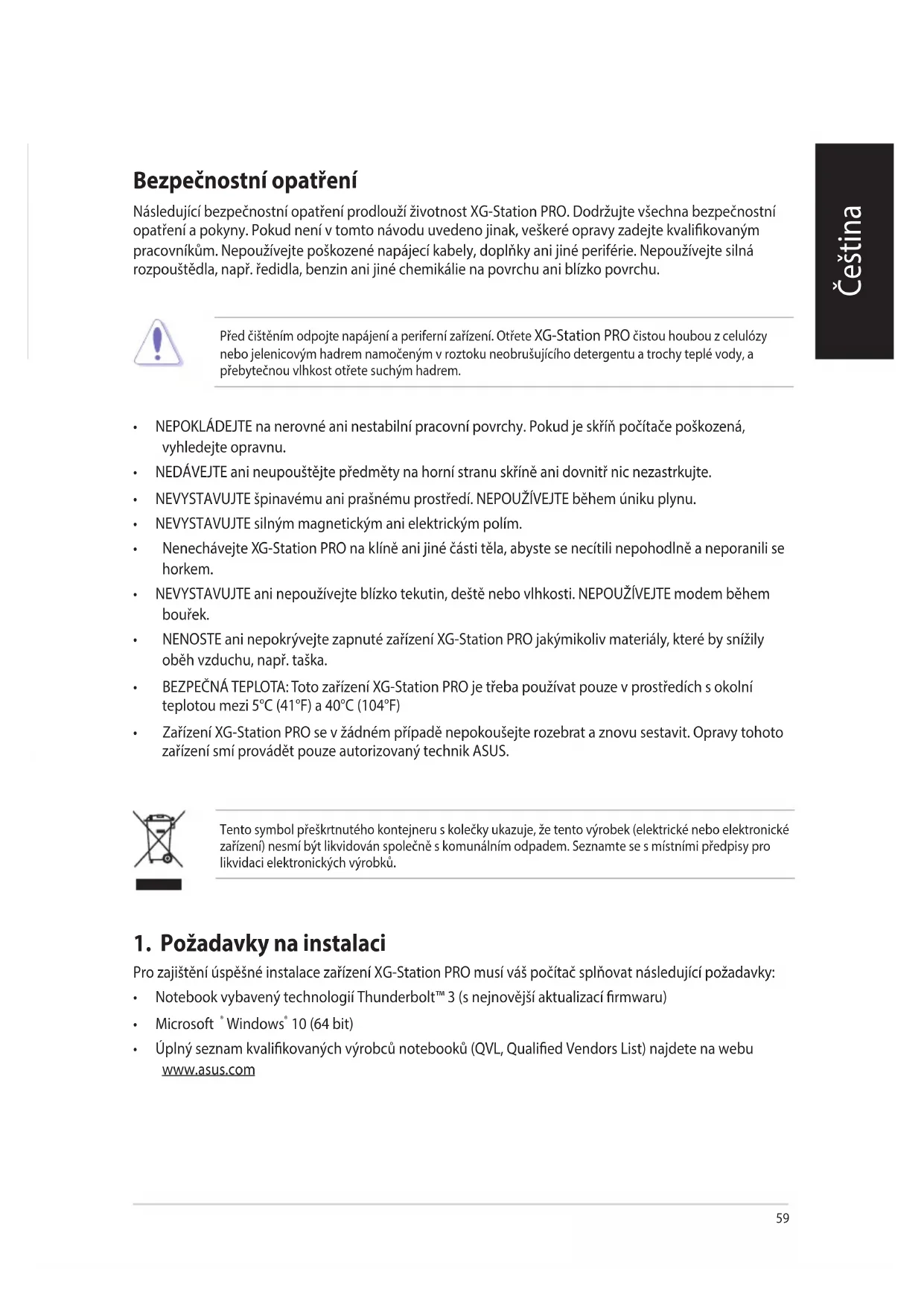

Bezpečnostní opatření Následující bezpečnostní opatření prodlouží životnost XG-Station PRO. Dodržujte všechna bezpečnostní opatření a pokyny. Pokud není v tomto návodu uvedeno jinak, veškeré opravy zadejte kvalikovaným pracovníkům. Nepoužívejte poškozené napájecí kabely, doplňky ani jiné periférie. Nepoužívejte silná rozpouštědla, např. ředidla, benzin ani jiné chemikálie na povrchu ani blízko povrchu. Před čištěním odpojte napájení a periferní zařízení. Otřete XG-Station PRO čistou houbou zcelulózy nebo jelenicovým hadrem namočeným vroztoku neobrušujícího detergentu a trochy teplé vody, a přebytečnou vlhkost otřete suchým hadrem.

• NEPOKLÁDEJTE na nerovné ani nestabilní pracovní povrchy. Pokud je skříň počítače poškozená, vyhledejte opravnu.

• NEDÁVEJTE ani neupouštějte předměty na horní stranu skříně ani dovnitř nic nezastrkujte.

• NEVYSTAVUJTE špinavému ani prašnému prostředí. NEPOUŽÍVEJTE během úniku plynu.

• NEVYSTAVUJTE silným magnetickým ani elektrickým polím.

• Nenechávejte XG-Station PRO na klíně ani jiné části těla, abyste se necítili nepohodlně a neporanili se horkem.

• NEVYSTAVUJTE ani nepoužívejte blízko tekutin, deště nebo vlhkosti. NEPOUŽÍVEJTE modem během bouřek.

• NENOSTE ani nepokrývejte zapnuté zařízení XG-Station PRO jakýmikoliv materiály, které by snížily oběh vzduchu, např. taška.

• BEZPEČNÁ TEPLOTA: Toto zařízení XG-Station PRO je třeba používat pouze v prostředích s okolní teplotou mezi 5°C (41°F) a 40°C (104°F)

• Zařízení XG-Station PRO se v žádném případě nepokoušejte rozebrat a znovu sestavit. Opravy tohoto zařízení smí provádět pouze autorizovaný technik ASUS. Tento symbol přeškrtnutého kontejneru s kolečky ukazuje, že tento výrobek (elektrické nebo elektronické zařízení) nesmí být likvidován společně s komunálním odpadem. Seznamte se s místními předpisy pro likvidaci elektronických výrobků. Čeština

1. Požadavky na instalaci

Pro zajištění úspěšné instalace zařízení XG-Station PRO musí váš počítač splňovat následující požadavky:

• Notebook vybavený technologií Thunderbolt™ 3 (s nejnovější aktualizací rmwaru)

• Úplný seznam kvalikovaných výrobců notebooků (QVL, Qualied Vendors List) najdete na webu www.asus.com Čeština60 Čeština

2. Přehled technických údajů

Model XG Station PRO Připojení k PC Thunderbolt™ 3 Vstup/výstup 1 x Port USB 3.1 2. gen Ovládání osvětlení RGB Podpora ASUS ROG AURA Napájení 330W Rozměry 109mm x 205mm x 375mm Hmotnost 3.6KG Podporované gracké karty řada NVIDIA® GeForce® GTX 900 a novější řada AMD Radeon R9 a novější Specikace slotu interní graky Podporuje jednu grackou kartu PCI-Express x16 plné délky pro slot 2.5: 1 x PCI-Express x16 (elektrické spec. x16) Gracký výstup Denován nainstalovanou grackou kartou Příslušenství 1x kabel Thunderbolt™ 3 typu C 1x napájecí kabel 1x 330 W adaptér Důležité příručky s informacemi o produktu

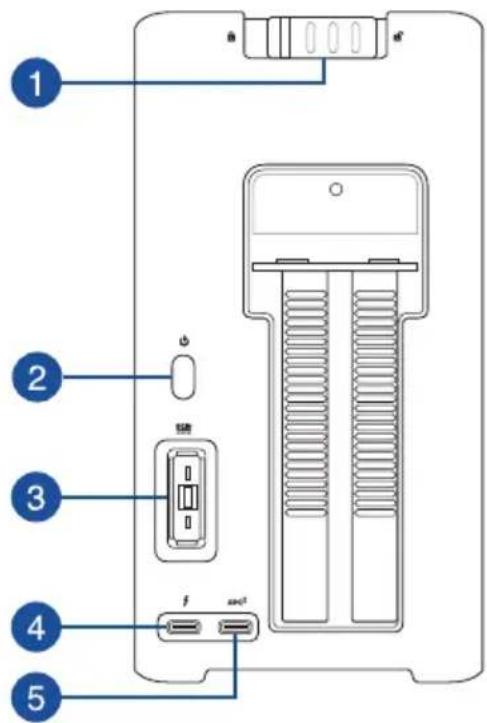

Pohled zezadu Zámek krytu Tlačítko spuštění Vstup napájení (DC) Port Thunderbolt™ 3 typu C Port USB 3.1 Typu-C™ 2. gen61 Čeština

4. Instalace hardwaru

Pokyny pro instalaci zařízení XG-Station PRO:

1. Posuňte zámek krytu do odemčené polohy.

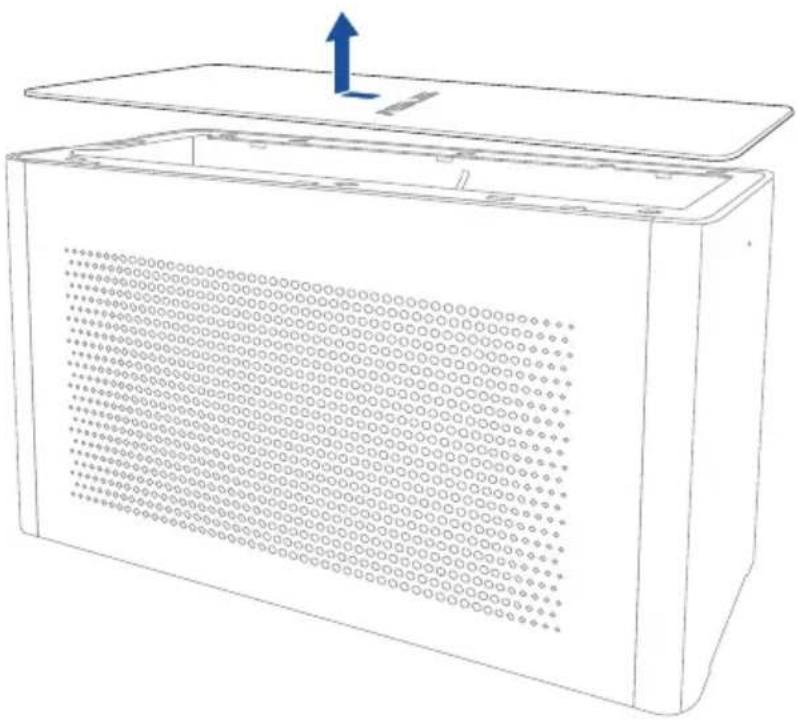

2. Posuňte horní kryt směrem do zadní části XG stanice PRO, poté zvednutím horní kryt otevřete.62

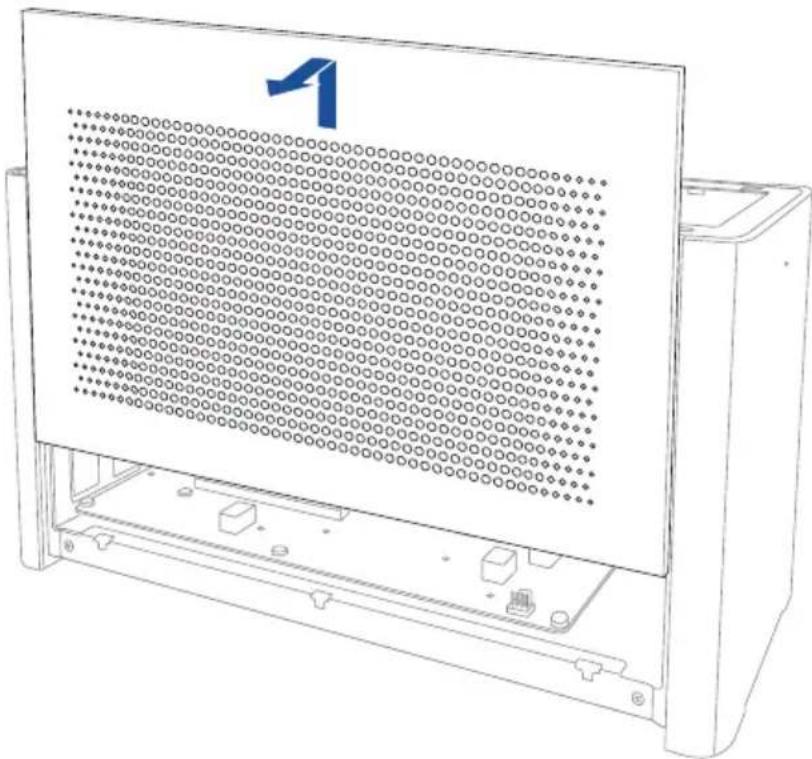

3. Vysuňte boční kryt nahoru pro jeho vyjmutí z XG stanice PRO.

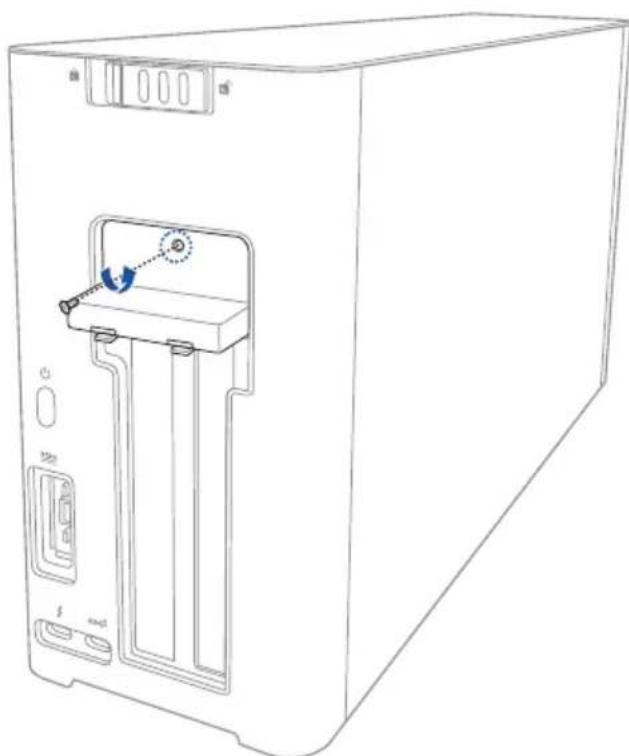

4. Odstraňte šroub, který upevňuje kovový kryt k XG stanici PRO.63

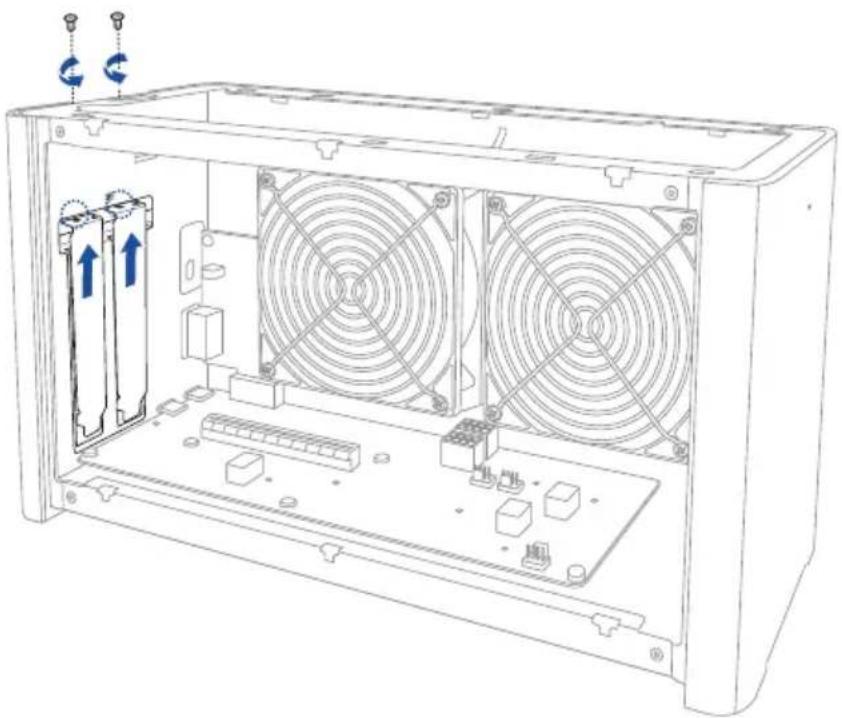

6. Odmontuje šroubky, které zajišťují kovový držák k zařízení XG-Station PRO, a potom držák sejměte.

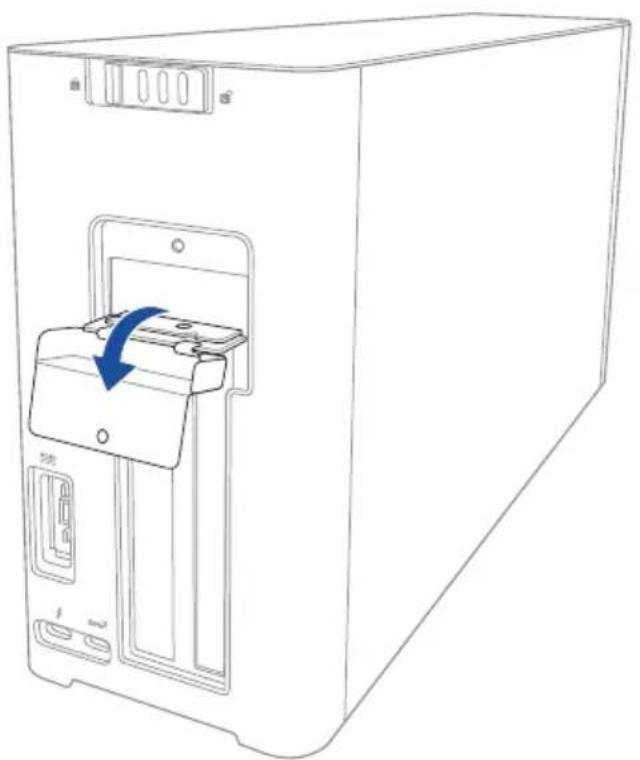

5. Otevřete kovový kryt směrem dolů do otevřené pozice.64

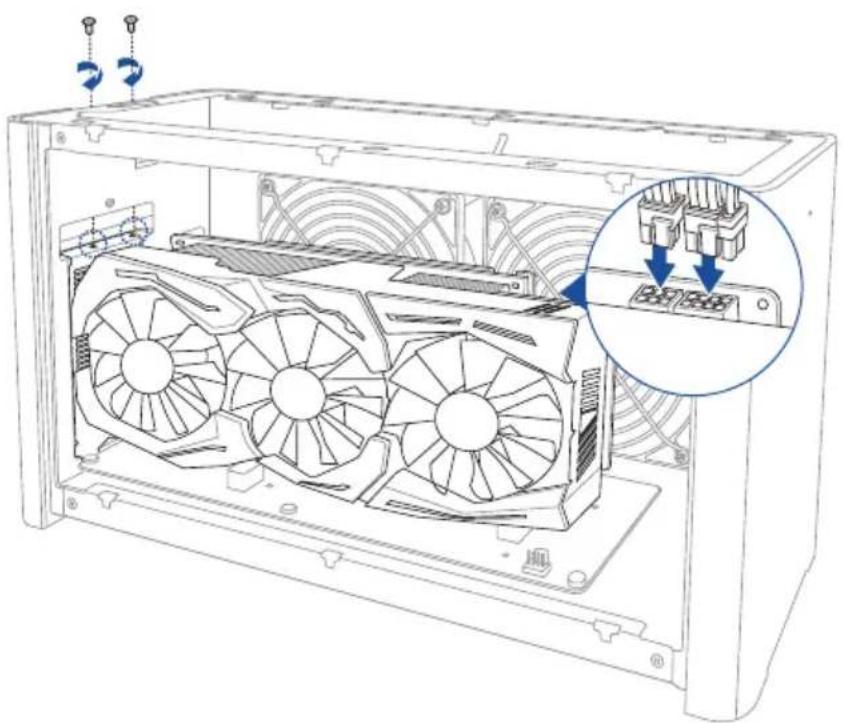

7. Grackou kartu správně zorientujte a zasuňte do slotu PCI-E.

8. Zajistěte kovový držák šroubky, které jste předtím odmontovali, a potom připojte napájecí kabely ke

gracké kartě.65 Čeština

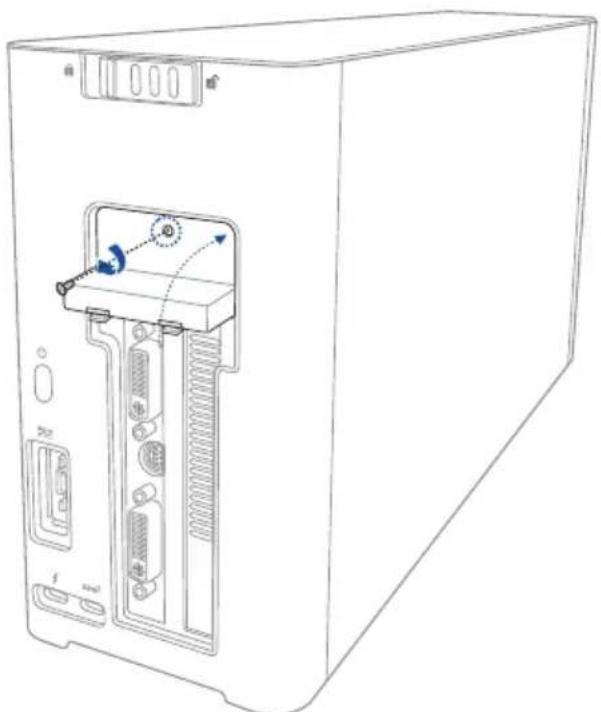

9. Zvedněte kovový kryt do zavřené pozice, poté zajistěte kovový kryt šroubem, který jste předtím

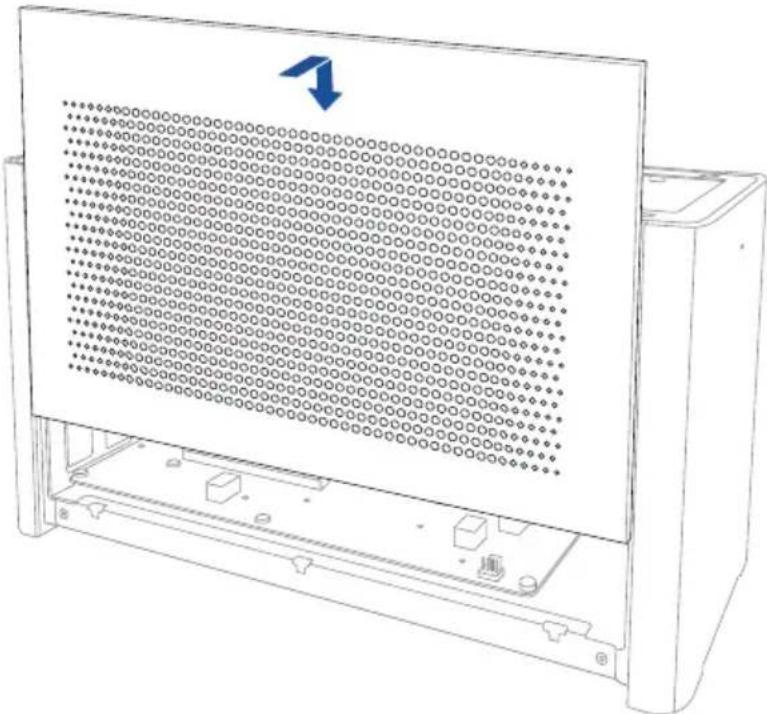

10. Zarovnejte a zasuňte boční kryt do XG stanice PRO.66

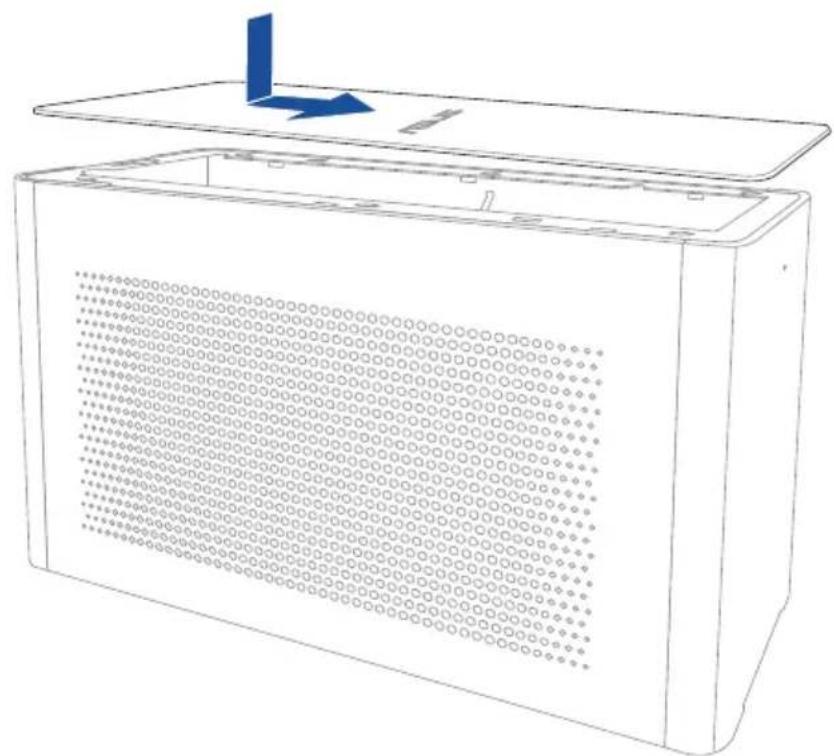

11. Zarovnejte a zasuňte horní kryt směrem do přední části XG stanice PRO pro jeho zajištění na místo.

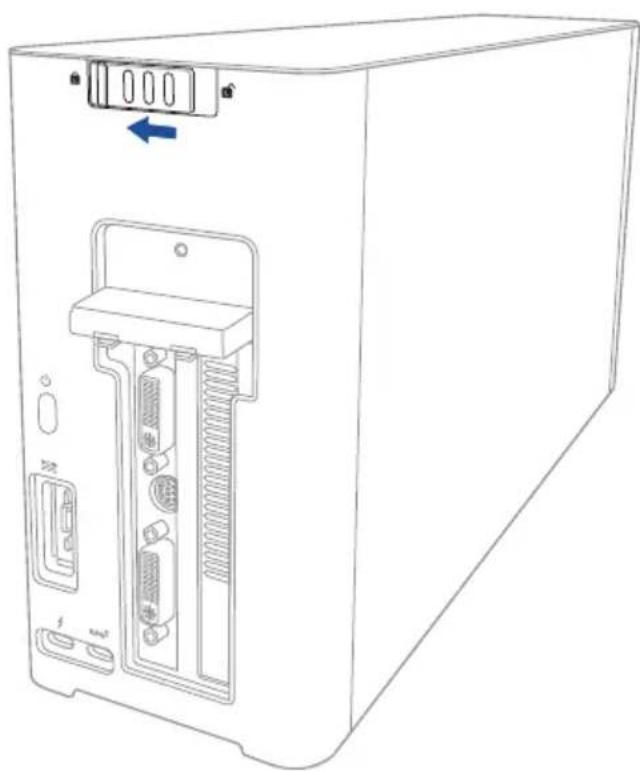

12. Posuňte zámek krytu do zavřené pozice.67

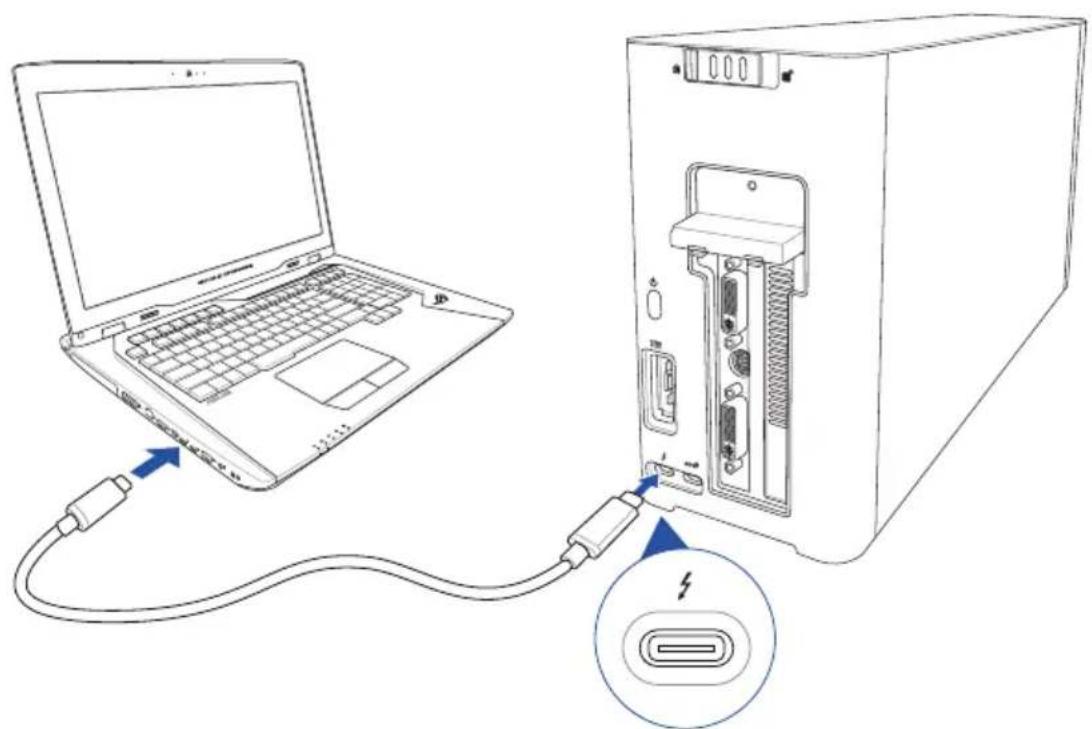

13. Připojte svázaný kabel Thunderbolt™ 3 typu-C k vašemu notebooku a XG stanici PRO.

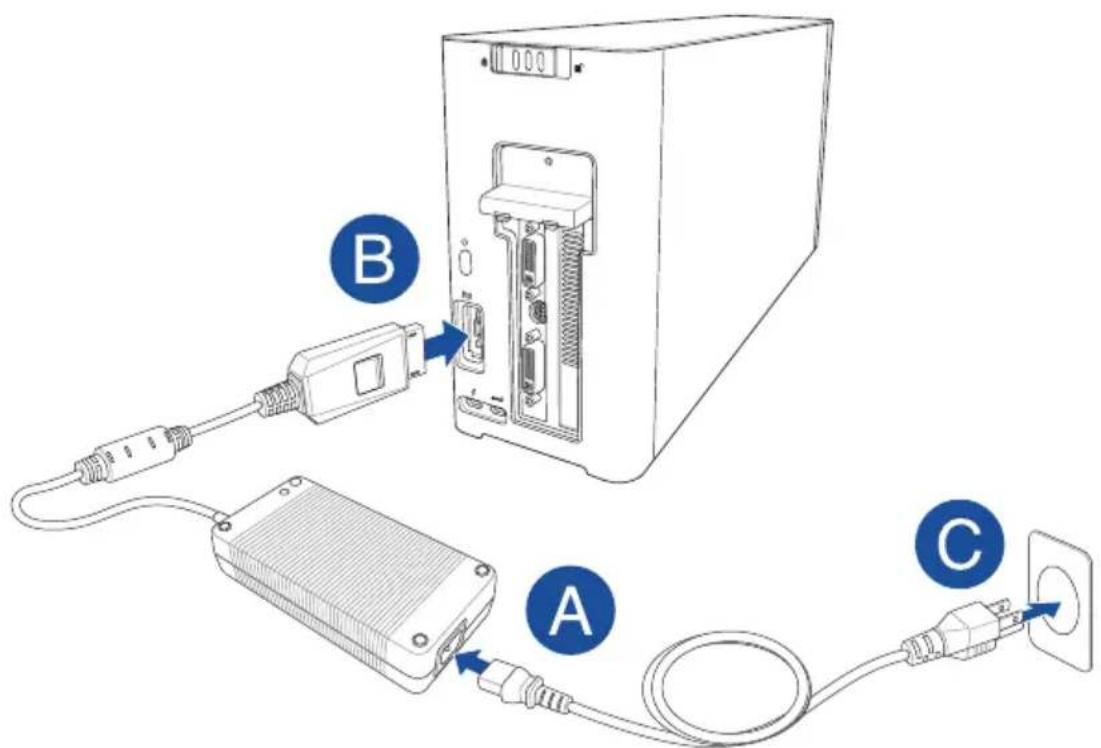

14. Připojte kabel střídavého napájení k adaptéru střídavého/stejnosměrného napájení (A). Připojte

konektor stejnosměrného napájení k vstupnímu portu (B) napájení (stejnosměrné) vaší XG stanice PRO. Připojte napájecí adaptér AC do zásuvky 100 - 240 V (C).68

5. Přizpůsobení hardwaru

Chcete-li přizpůsobit světelné efekty zařízení XG-Station PRO, navštivte www.asus.com a stáhněte software ASUS ROG AURA.

16. Nainstalujte příslušné ovladače pro vaši grackou kartu.

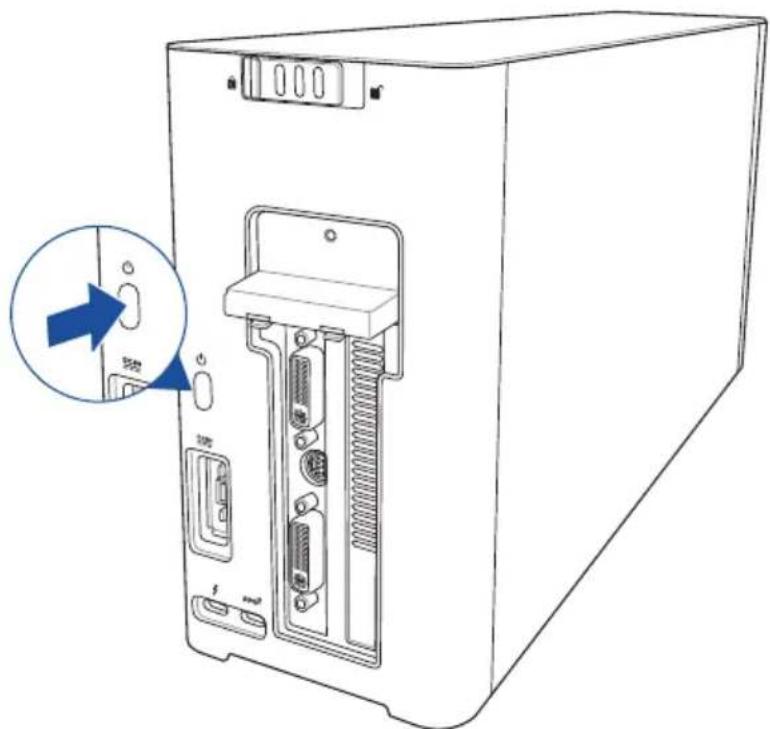

15. Zapněte XG stanici PRO stisknutím tlačítka spuštění.69

Pro odstranění vzduchového ltru:

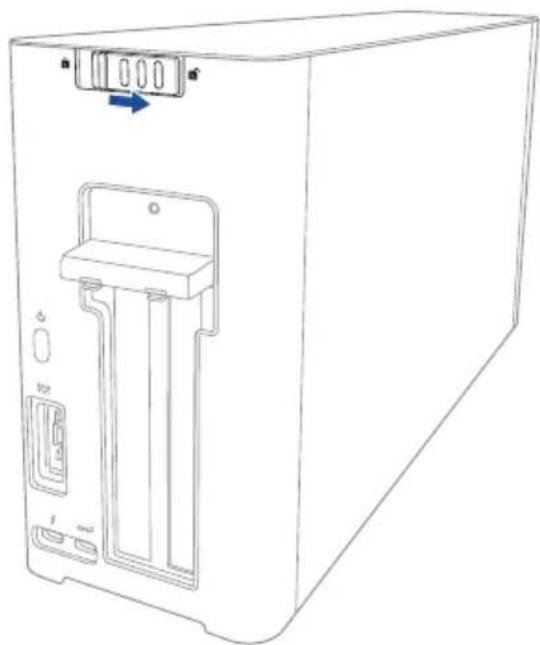

1. Posuňte zámek krytu do odemčené polohy.

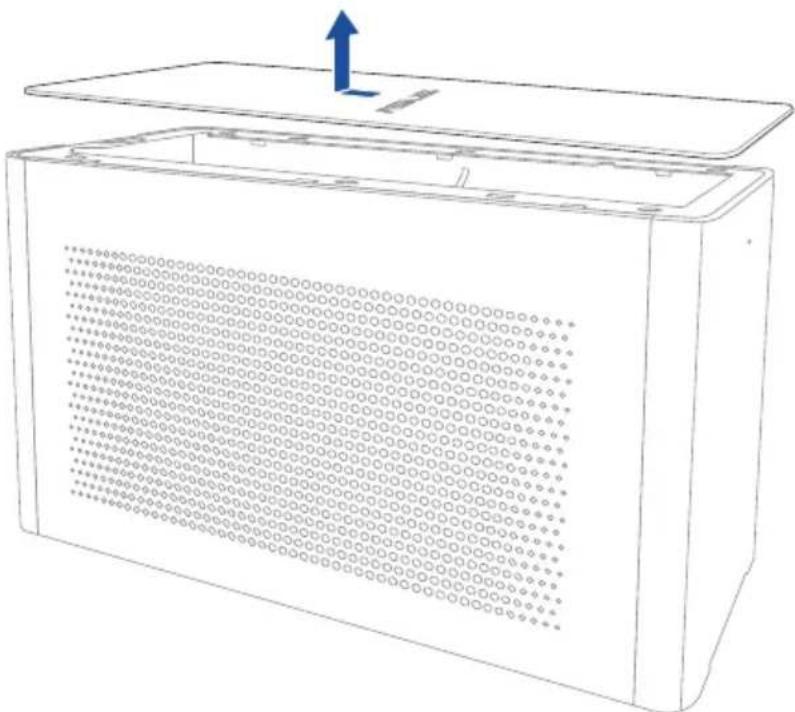

2. Posuňte horní kryt směrem do zadní části XG stanice PRO, poté zvednutím horní kryt otevřete

3. Vysuňte boční kryt nahoru pro jeho vyjmutí z XG stanice PRO.

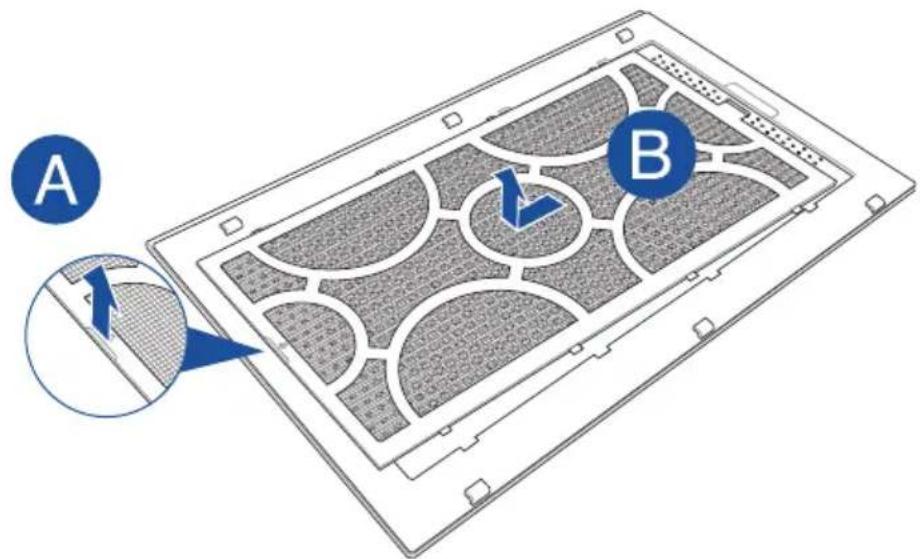

4. Mírně zvedněte držadlo vzduchového ltru (A), poté zasuňte vzduchový ltr a zvedněte ho z

bočního krytu (B).71

2. Zarovnejte a zasuňte boční kryt do XG stanice PRO.

Čeština Pro opětovné nasazení vzduchového ltru:

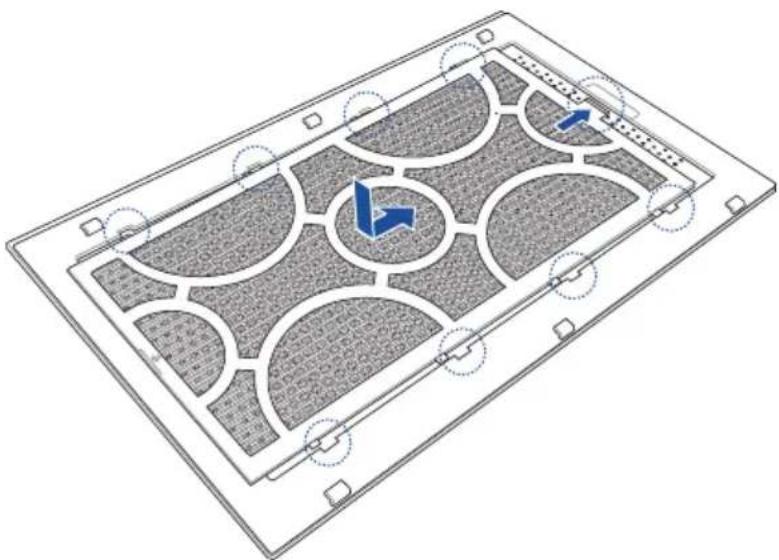

1. Zarovnejte vzduchový ltr a zasuňte ho do bočního krytu. Ujistěte se, že všechny karty jsou vloženy

na své místo.72 Čeština

3. Zarovnejte a zasuňte horní kryt směrem do přední části XG stanice PRO pro jeho zajištění na místo.

4. Posuňte zámek krytu do zavřené pozice.73
