BEDIENUNGSANLEITUNG XG Station Pro ASUS

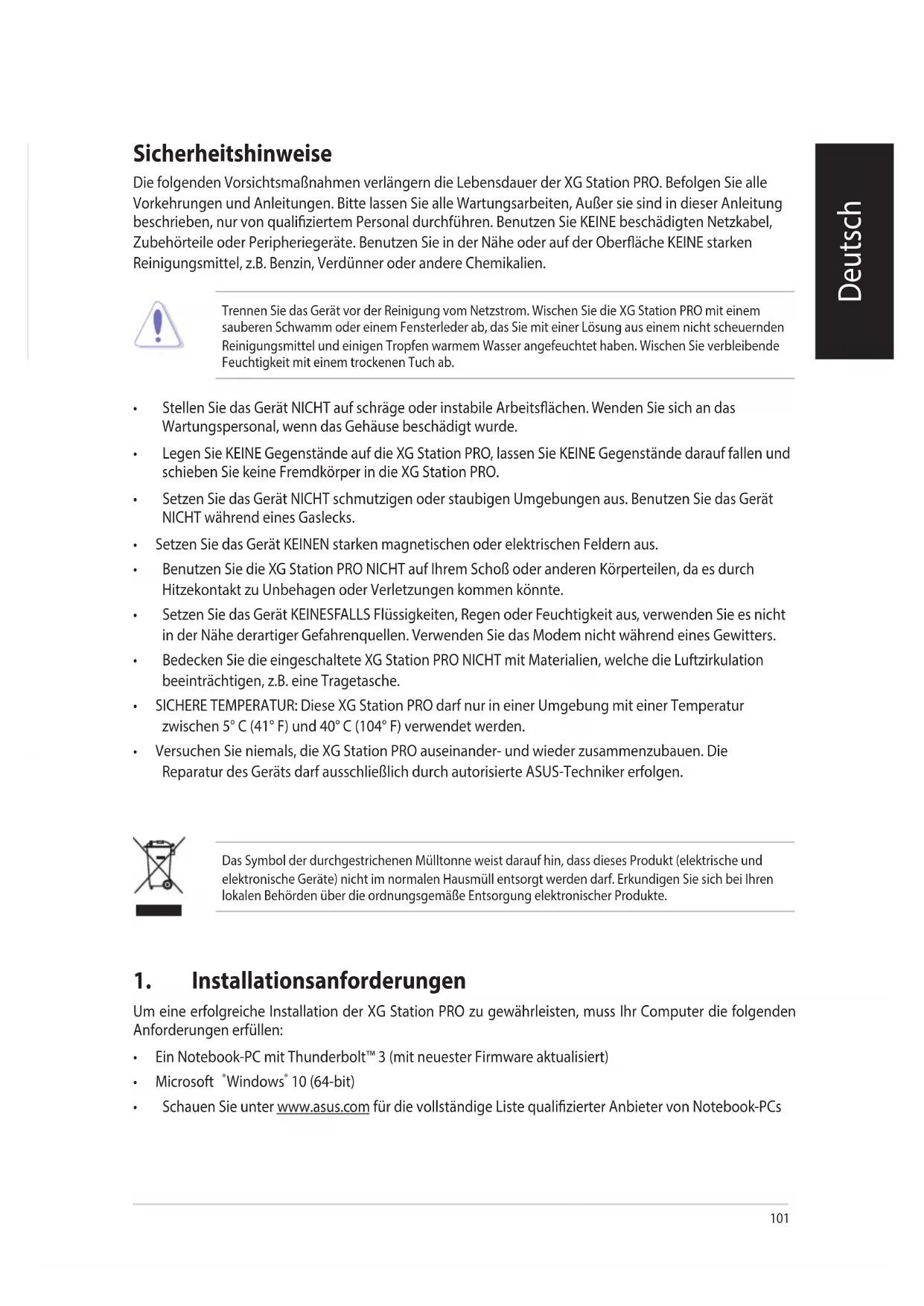

Sicherheitshinweise Die folgenden Vorsichtsmaßnahmen verlängern die Lebensdauer der XG Station PRO. Befolgen Sie alle Vorkehrungen und Anleitungen. Bitte lassen Sie alle Wartungsarbeiten, Außer sie sind in dieser Anleitung beschrieben, nur von qualiziertem Personal durchführen. Benutzen Sie KEINE beschädigten Netzkabel, Zubehörteile oder Peripheriegeräte. Benutzen Sie in der Nähe oder auf der Oberäche KEINE starken Reinigungsmittel, z.B. Benzin, Verdünner oder andere Chemikalien. Trennen Sie das Gerät vor der Reinigung vom Netzstrom. Wischen Sie die XG Station PRO mit einem sauberen Schwamm oder einem Fensterleder ab, das Sie mit einer Lösung aus einem nicht scheuernden Reinigungsmittel und einigen Tropfen warmem Wasser angefeuchtet haben. Wischen Sie verbleibende Feuchtigkeit mit einem trockenen Tuch ab.

• Stellen Sie das Gerät NICHT auf schräge oder instabile Arbeitsächen. Wenden Sie sich an das Wartungspersonal, wenn das Gehäuse beschädigt wurde.

• Legen Sie KEINE Gegenstände auf die XG Station PRO, lassen Sie KEINE Gegenstände darauf fallen und schieben Sie keine Fremdkörper in die XG Station PRO.

• Setzen Sie das Gerät NICHT schmutzigen oder staubigen Umgebungen aus. Benutzen Sie das Gerät NICHT während eines Gaslecks.

• Setzen Sie das Gerät KEINEN starken magnetischen oder elektrischen Feldern aus.

• Benutzen Sie die XG Station PRO NICHT auf Ihrem Schoß oder anderen Körperteilen, da es durch Hitzekontakt zu Unbehagen oder Verletzungen kommen könnte.

• Setzen Sie das Gerät KEINESFALLS Flüssigkeiten, Regen oder Feuchtigkeit aus, verwenden Sie es nicht in der Nähe derartiger Gefahrenquellen. Verwenden Sie das Modem nicht während eines Gewitters.

• Bedecken Sie die eingeschaltete XG Station PRO NICHT mit Materialien, welche die Luftzirkulation beeinträchtigen, z.B. eine Tragetasche.

• SICHERE TEMPERATUR: Diese XG Station PRO darf nur in einer Umgebung mit einer Temperatur zwischen 5° C (41° F) und 40° C (104° F) verwendet werden.

• Versuchen Sie niemals, die XG Station PRO auseinander- und wieder zusammenzubauen. Die Reparatur des Geräts darf ausschließlich durch autorisierte ASUS-Techniker erfolgen. Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt (elektrische und elektronische Geräte) nicht im normalen Hausmüll entsorgt werden darf. Erkundigen Sie sich bei Ihren lokalen Behörden über die ordnungsgemäße Entsorgung elektronischer Produkte. Deutsch

1. Installationsanforderungen

Um eine erfolgreiche Installation der XG Station PRO zu gewährleisten, muss Ihr Computer die folgenden Anforderungen erfüllen:

• Ein Notebook-PC mit Thunderbolt™ 3 (mit neuester Firmware aktualisiert)

• Schauen Sie unter www.asus.com für die vollständige Liste qualizierter Anbieter von Notebook-PCs Deutsch102 Deutsch

2. Spezikationsübersicht

Modell XG Station PRO Anschluss am PC Thunderbolt™ 3 Eingang/Ausgang 1 x USB 3.1 (Gen2) Anschluss RGB Beleuchtungssteuerung ASUS ROG AURA wird unterstützt Stromversorgung 330 W Abmessungen 109 mm x 205 mm x 375 mm Gewicht 3,6 Kg Unterstützte Grakkarten NVIDIA

GTX 900 Serie und neuer AMD Radeon R9 Serie und neuer Spezikation des internen Grakkartensteckplatzes Unterstützt eine einzelne durchgehende 2.5-Slot PCI-Express x16 Grakkarte 1 x PCI-Express x16 (elektrische Spezikation: x16) Grakausgabe Wird durch die installierte Grakkarte bestimmt Zubehör 1 x Thunderbolt™ 3 Typ-C Kabel 1 x Netzkabel 1 x 330 W Netzteil Wichtige Produktinformationsanleitungen

3. Einführung in die Hardware

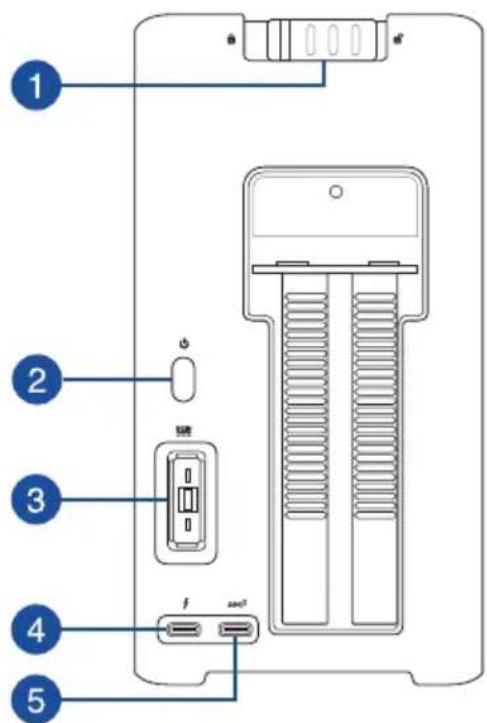

Rückseite Verriegelung der Abdeckung Ein-/Austaste Strom (DC)-Eingang Thunderbolt™ 3 Typ-C-Anschluss USB 3.1 (Gen2) Typ-C™ Anschluss103 Deutsch

4. Hardware-Installation

So installieren Sie die XG Station PRO:

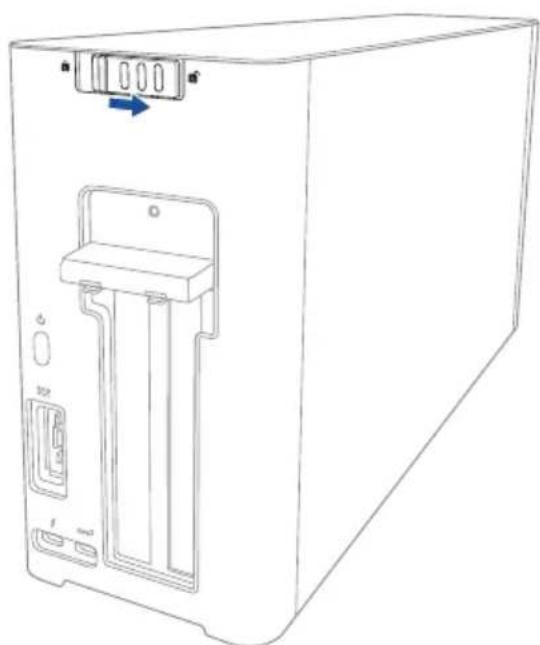

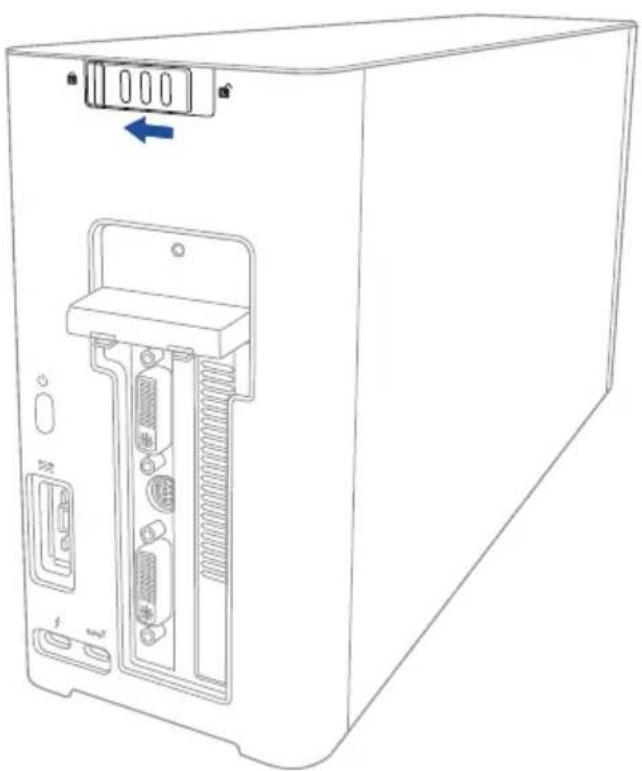

1. Schieben Sie die Verriegelung der Abdeckung in die Freigabeposition.

2. Schieben Sie die obere Abdeckung in Richtung der Rückseite der XG Station PRO und heben Sie die

Abdeckung dann zum Önen an.104

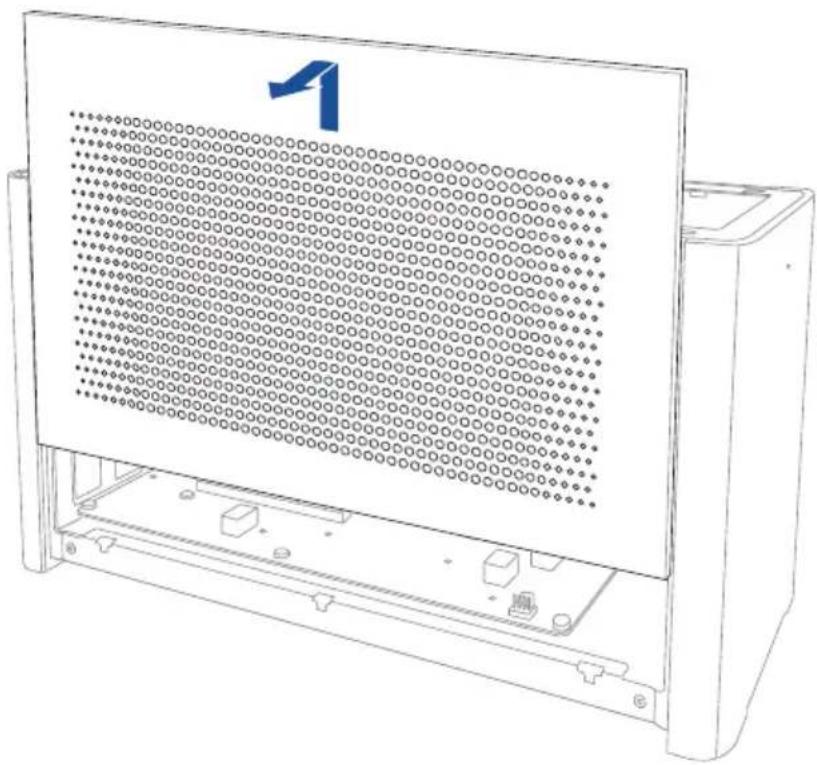

3. Schieben Sie die Seitenabdeckung nach oben und entfernen Sie sie dann von der XG Station PRO.

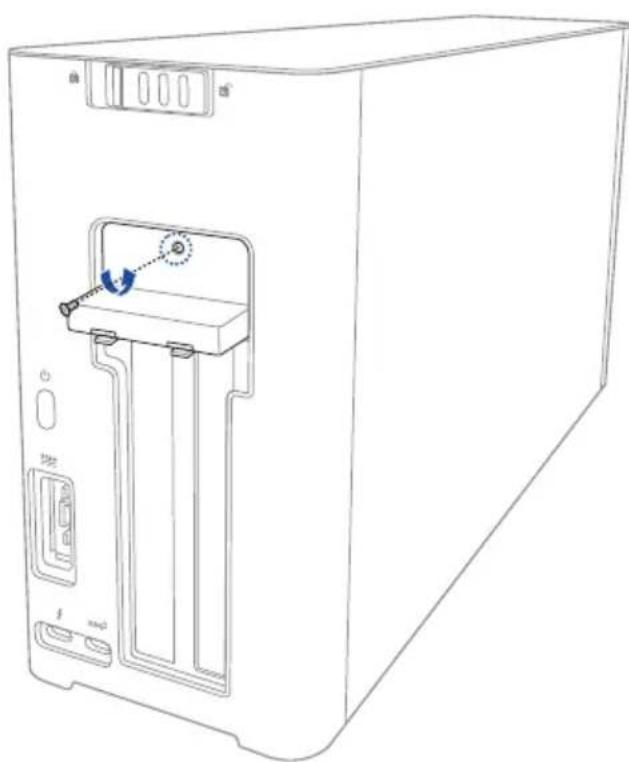

4. Entfernen Sie die Schraube, die die Metallabdeckung an der XG Station PRO befestigt.

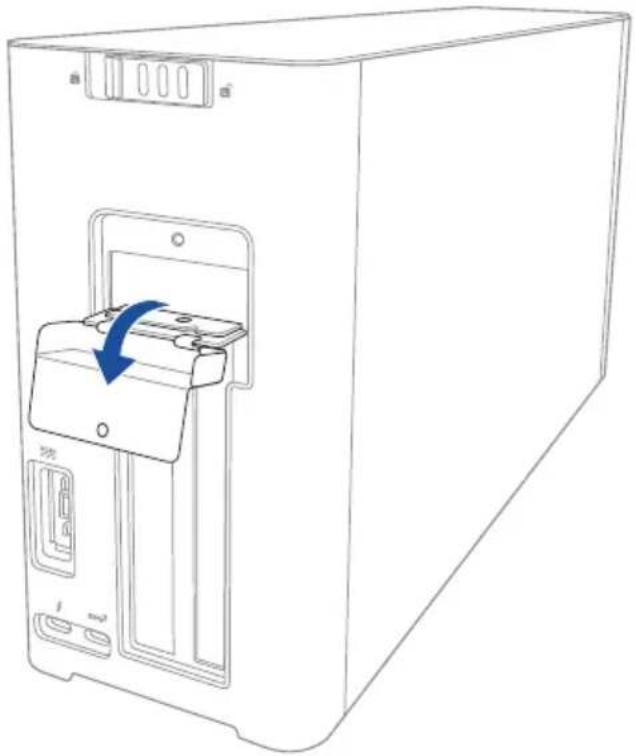

5. Ziehen Sie die Metallabdeckung nach unten in eine geönete Position.

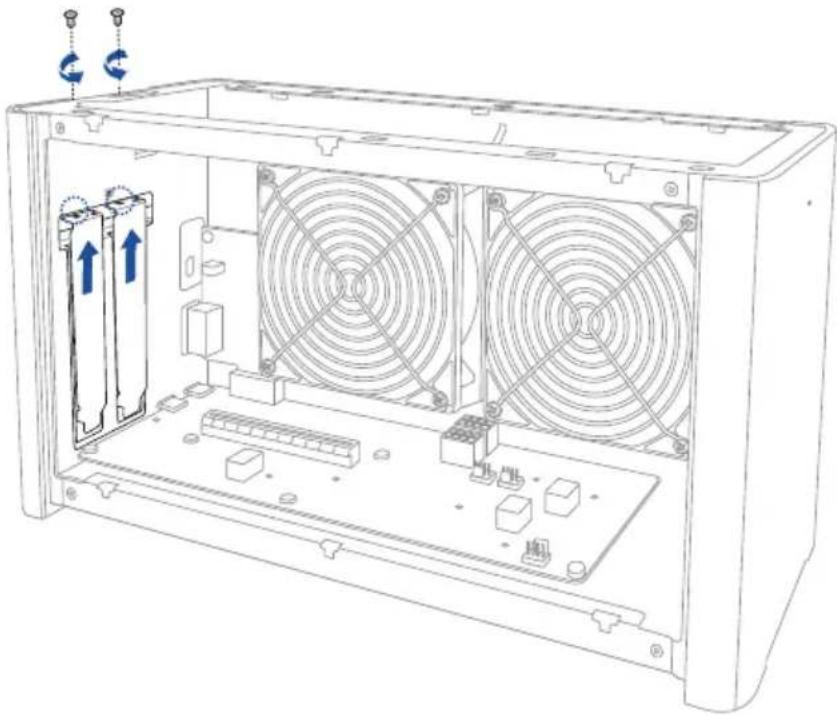

6. Entfernen Sie die Schrauben, die den Metallbügel an der XG Station PRO befestigen, entfernen Sie

dann den Metallbügel. Deutsch106

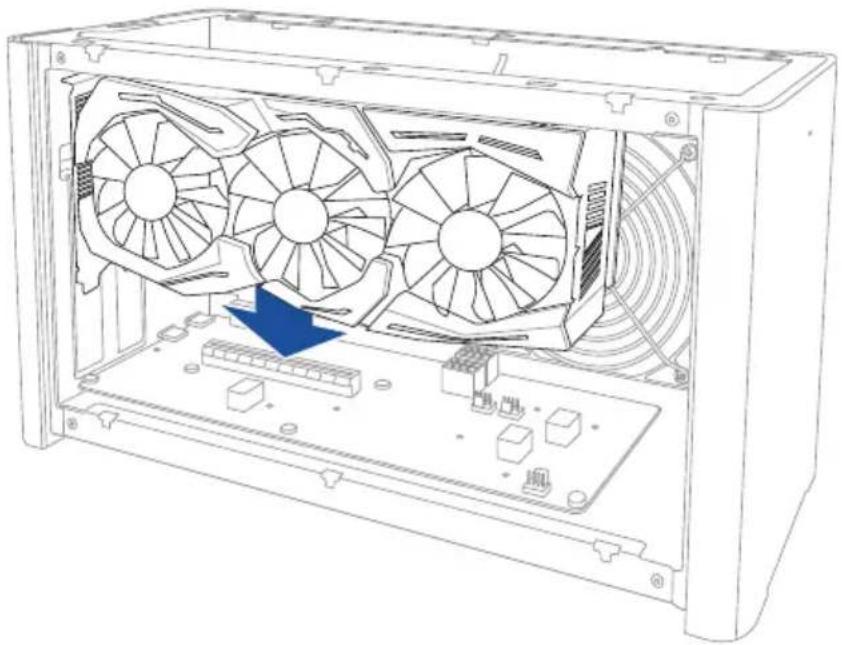

7. Richten Sie die Grakkarte am PCI-E-Steckplatz aus und stecken sie ein.

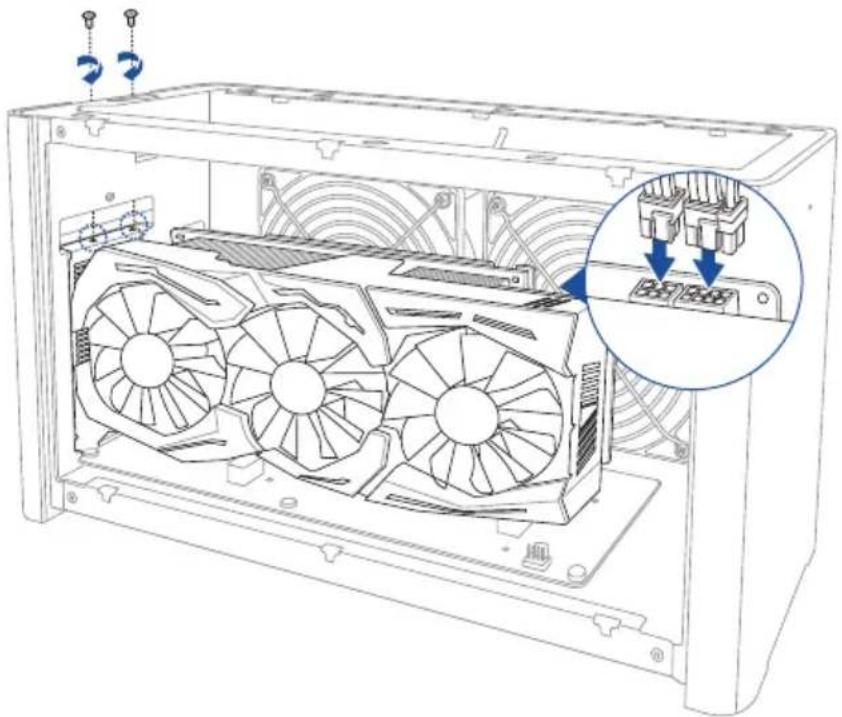

8. Befestigen Sie den Metallbügel mit den zuvor entfernten Schrauben, schließen Sie dann die

Stromkabel an die Grakkarte an. Deutsch107

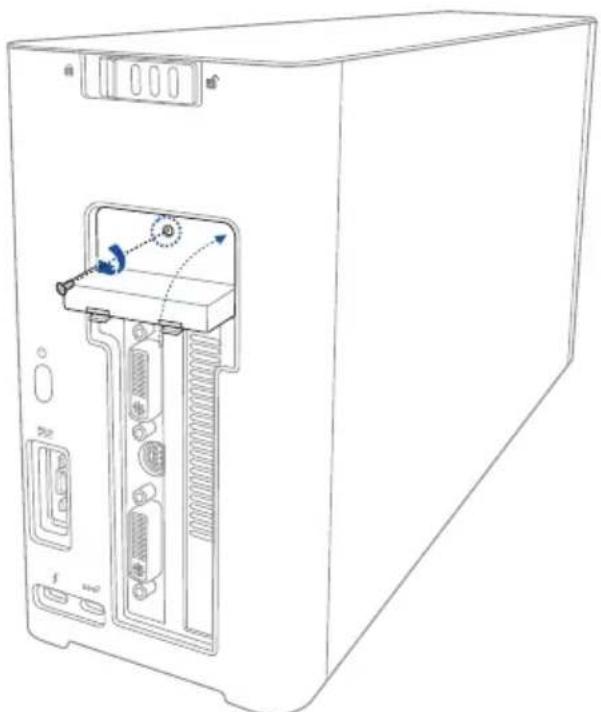

9. Schieben Sie die Metallabdeckung nach oben in eine geschlossene Position, befestigen Sie dann die

Metallabdeckung mit der Schraube, die Sie zuvor entfernt haben.

10. Richten Sie die Seitenabdeckung an der XG Station PRO aus und setzen Sie sie wieder ein.

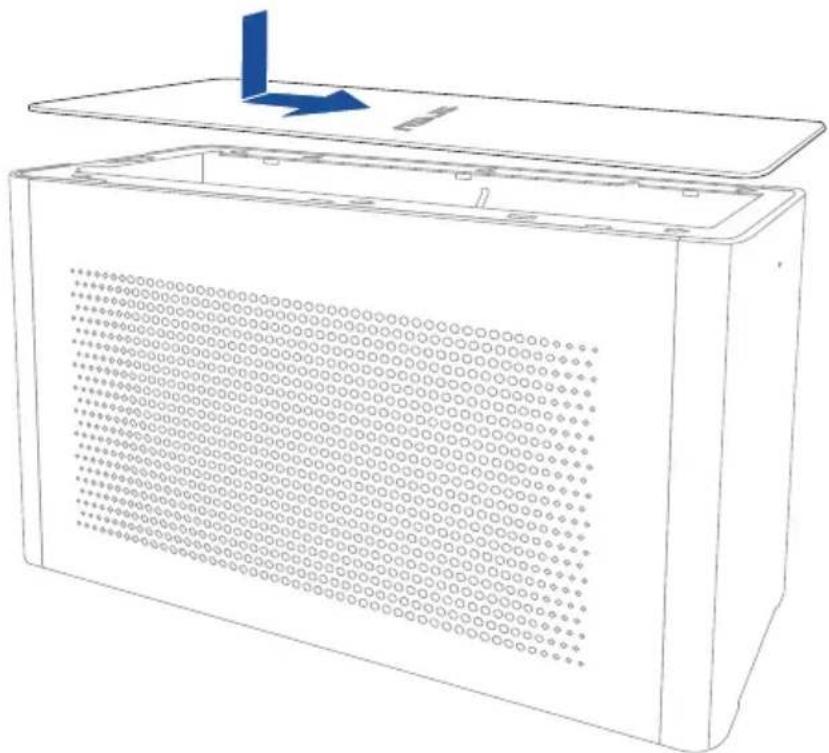

11. Richten Sie die obere Abdeckung an der XG Station PRO aus und schieben Sie sie in Richtung der

Vorderseite, bis die Abdeckung fest sitzt. Deutsch

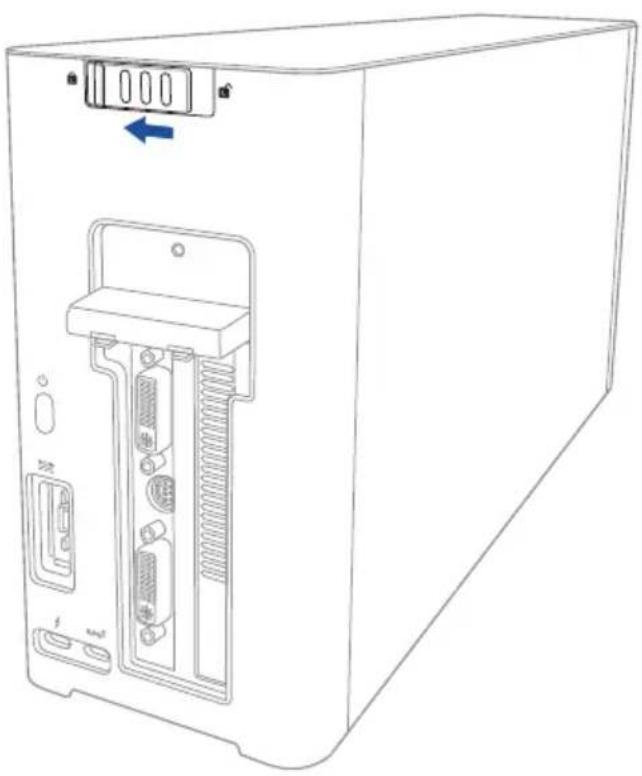

12. Schieben Sie die Verriegelung der Abdeckung in die Sperrposition.109

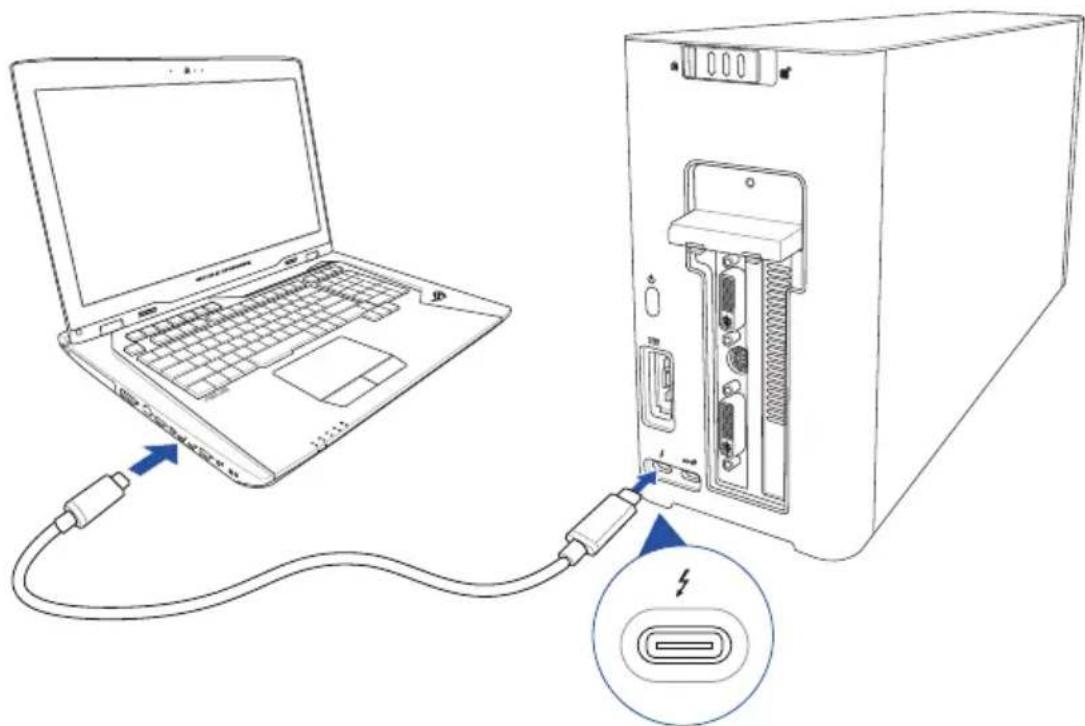

13. Schließen Sie das mitgelieferte Thunderbolt™ 3 Typ-C Kabel an Ihrem Notebook PC und der XG

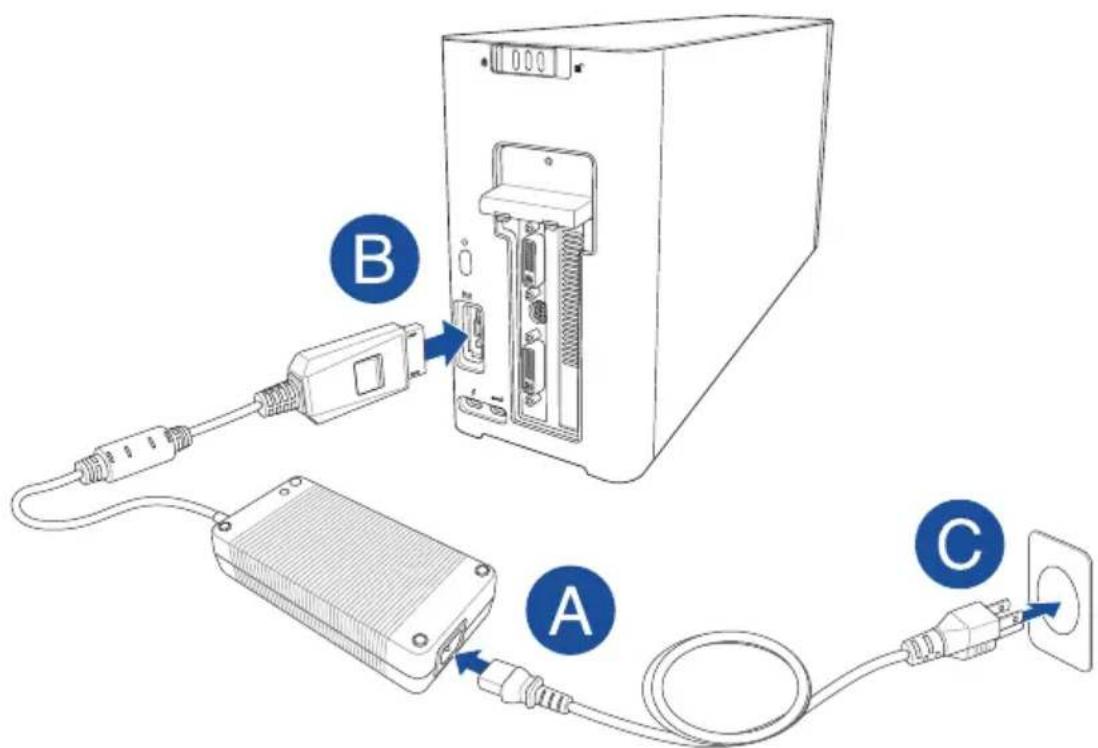

14. Verbinden Sie das Netzkabel mit dem Netzteil (A). Schließen Sie den kleinen Netzteilstecker an den

Stromanschluss (DC) Ihrer XG Station PRO an (B). Verbinden Sie das Netzteil mit einer Steckdose (100V – 240V) (C).110

5. Hardware-Anpassungen

Zum Anpassen der Lichteekte Ihrer XG Station PRO besuchen Sie bitte www.asus.com und laden die ASUS ROG AURA Software herunter.

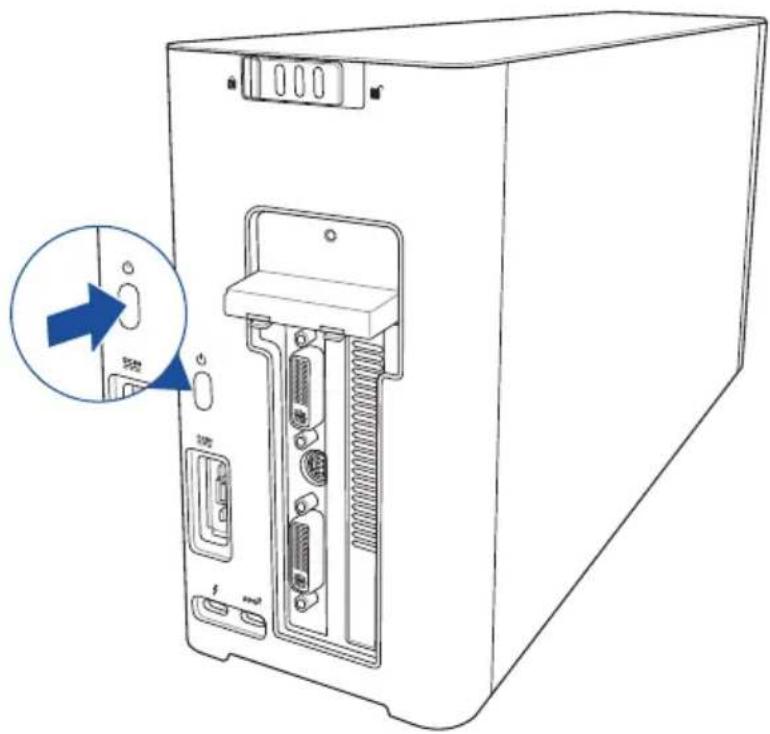

15. Drücken Sie zum Einschalten die Ein-/Austaste an Ihrer XG Station PRO.

16. Installieren Sie die entsprechenden Treiber für Ihre Grakkarte.111

6. Wartung der Hardware

Deutsch So entfernen Sie den Belüftungslter:

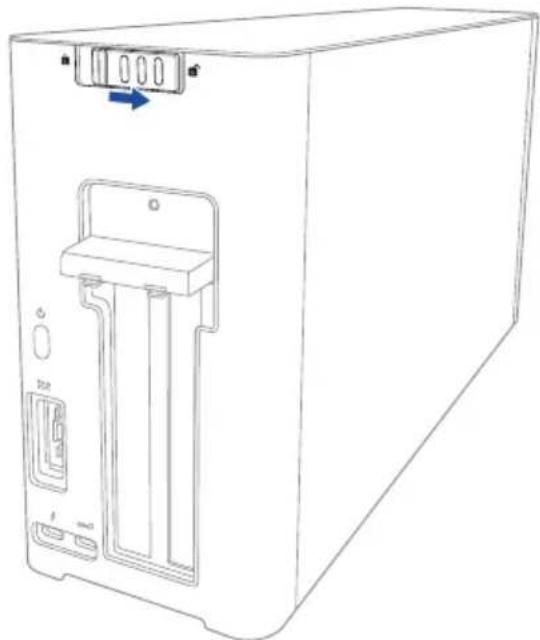

1. Schieben Sie die Verriegelung der Abdeckung in die Freigabeposition.

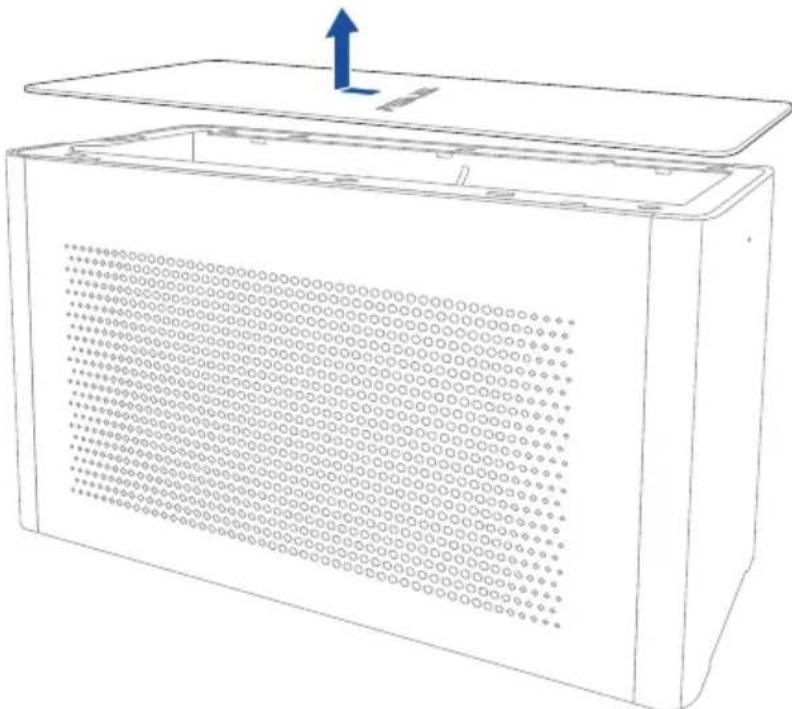

2. Schieben Sie die obere Abdeckung in Richtung der Rückseite der XG Station PRO und heben Sie die

Abdeckung dann zum Önen an.112

3. Schieben Sie die Seitenabdeckung nach oben und entfernen Sie sie dann von der XG Station PRO.

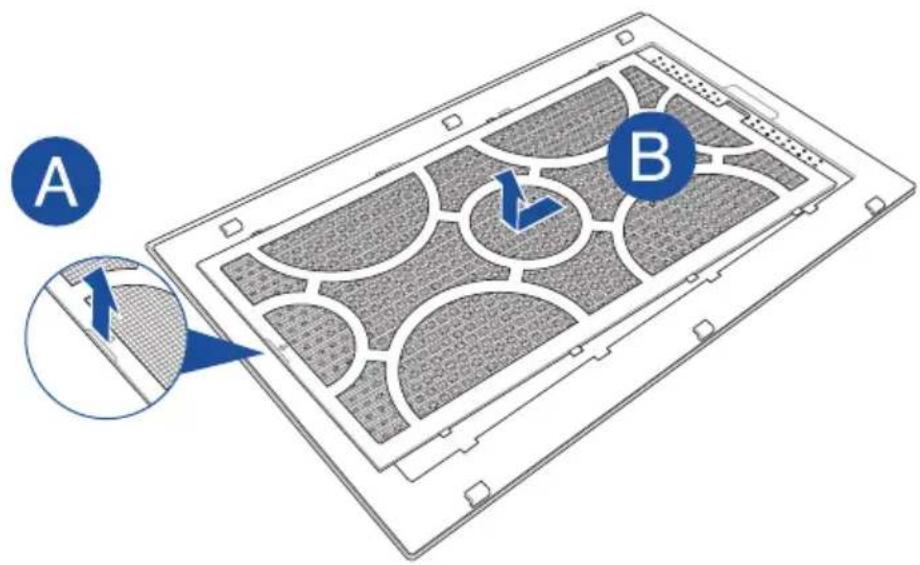

4. Heben Sie den Gri des Belüftungslters leicht an (A), schieben Sie den Filter dann und heben Sie

ihn aus der Seitenabdeckung heraus (B). Deutsch113 So setzen Sie den Belüftungslter wieder ein:

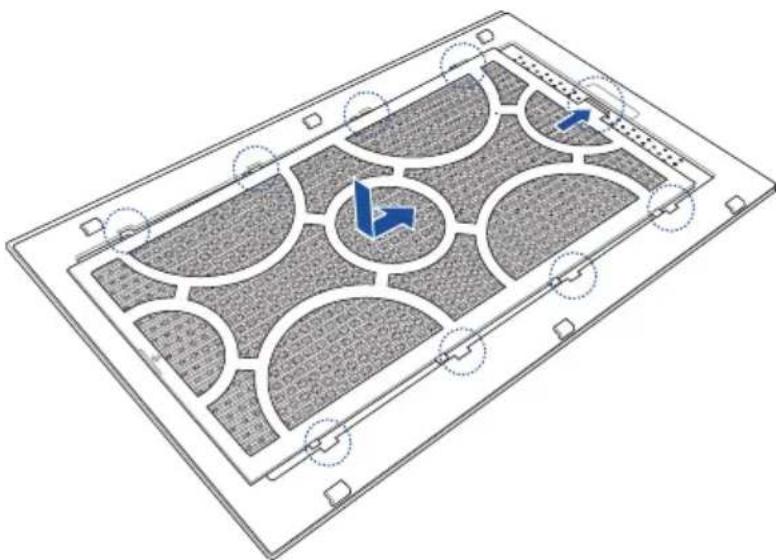

1. Richten Sie den Belüftungslter aus und schieben Sie ihn in die Seitenabdeckung hinein. Achten Sie

darauf, dass alle Laschen in der richtigen Position eingesteckt sind.

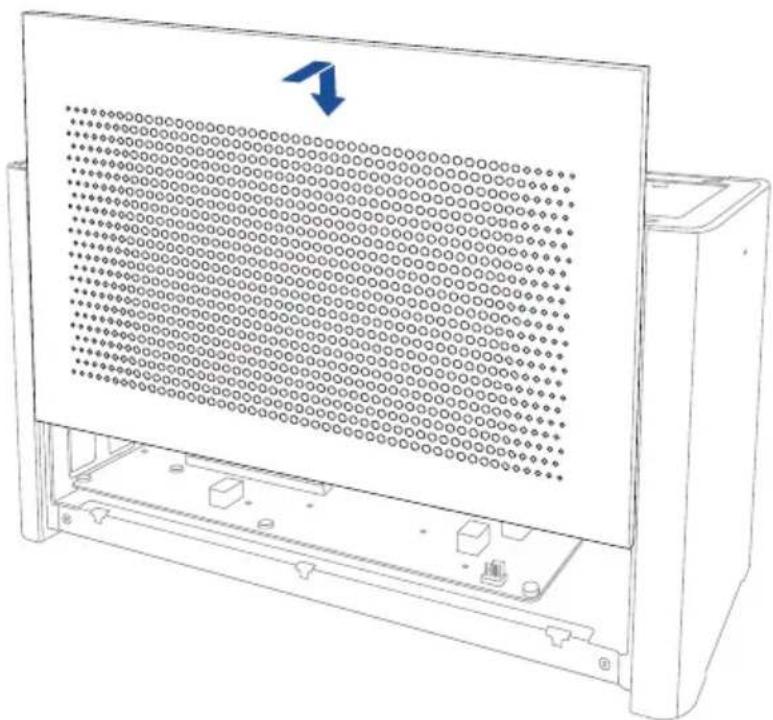

2. Richten Sie die Seitenabdeckung an der XG Station PRO aus und setzen Sie sie wieder ein.

3. Richten Sie die obere Abdeckung an der XG Station PRO aus und schieben Sie sie in Richtung der

Vorderseite, bis die Abdeckung fest sitzt.

4. Schieben Sie die Verriegelung der Abdeckung in die Sperrposition.115
