ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Nikkor AFS DX 55300mm f4.55.6G ED VR NIKON

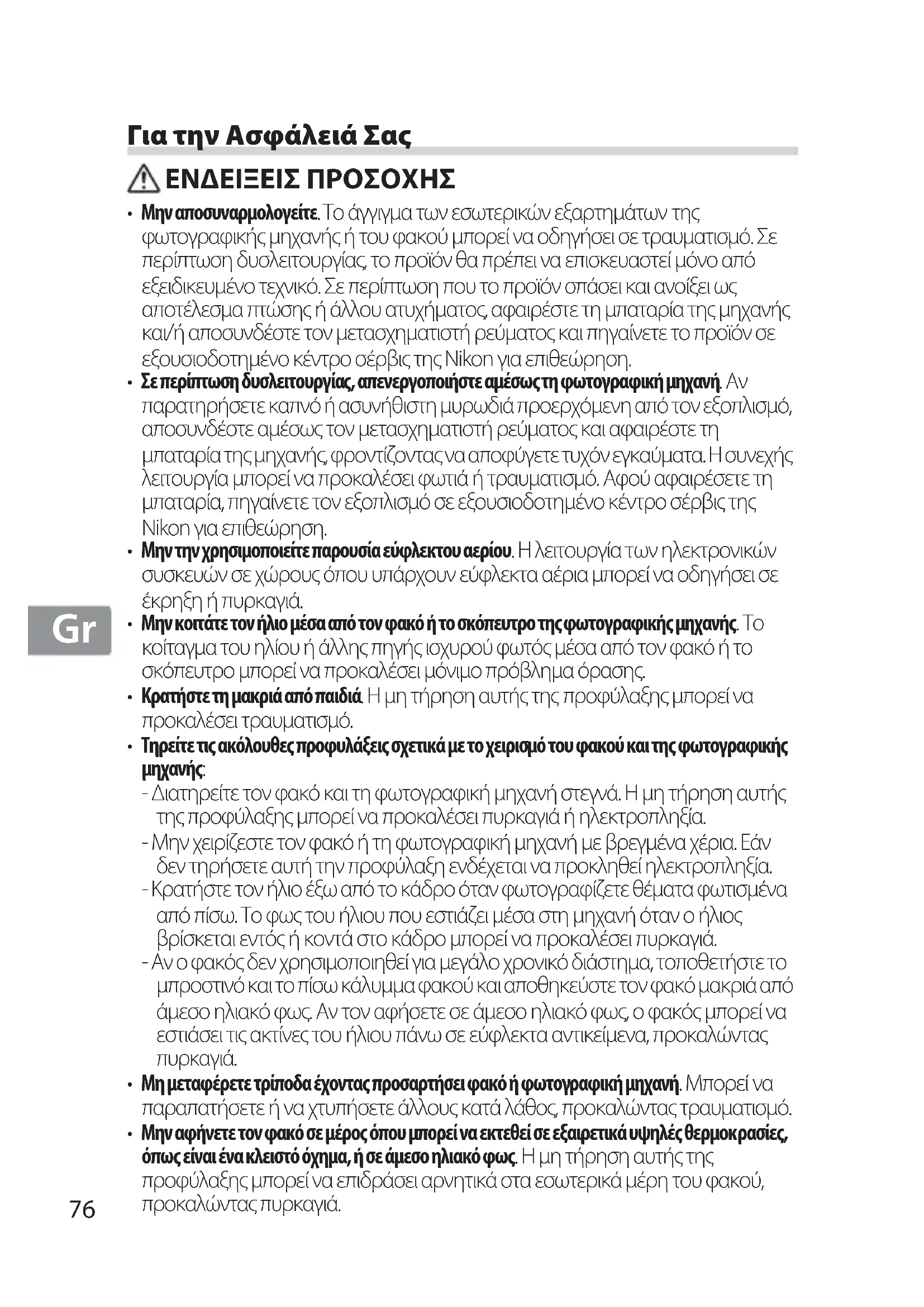

Για την Ασφάλειά Σας ΕΝΔΕΙΞΕΙΣ ΠΡΟΣΟΧΗΣ

• Μην αποσυναρμολογείτε. Το άγγιγμα των εσωτερικών εξαρτημάτων της φωτογραφικής μηχανής ή του φακού μπορεί να οδηγήσει σε τραυματισμό. Σε περίπτωση δυσλειτουργίας, το προϊόν θα πρέπει να επισκευαστεί μόνο από εξειδικευμένο τεχνικό. Σε περίπτωση που το προϊόν σπάσει και ανοίξει ως αποτέλεσμα πτώσης ή άλλου ατυχήματος, αφαιρέστε τη μπαταρία της μηχανής και/ή αποσυνδέστε τον μετασχηματιστή ρεύματος και πηγαίνετε το προϊόν σε εξουσιοδοτημένο κέντρο σέρβις της Nikon για επιθεώρηση.

• Σε περίπτωση δυσλειτουργίας, απενεργοποιήστε αμέσως τη φωτογραφική μηχανή. Αν παρατηρήσετε καπνό ή ασυνήθιστη μυρωδιά προερχόμενη από τον εξοπλισμό, αποσυνδέστε αμέσως τον μετασχηματιστή ρεύματος και αφαιρέστε τη μπαταρία της μηχανής, φροντίζοντας να αποφύγετε τυχόν εγκαύματα. Η συνεχής λειτουργία μπορεί να προκαλέσει φωτιά ή τραυματισμό. Αφού αφαιρέσετε τη μπαταρία, πηγαίνετε τον εξοπλισμό σε εξουσιοδοτημένο κέντρο σέρβις της Nikon για επιθεώρηση.

• Μην την χρησιμοποιείτε παρουσία εύφλεκτου αερίου. Η λειτουργία των ηλεκτρονικών συσκευών σε χώρους όπου υπάρχουν εύφλεκτα αέρια μπορεί να οδηγήσει σε έκρηξη ή πυρκαγιά.

• Μην κοιτάτε τον ήλιο μέσα από τον φακό ή το σκόπευτρο της φωτογραφικής μηχανής. Το κοίταγμα του ηλίου ή άλλης πηγής ισχυρού φωτός μέσα από τον φακό ή το σκόπευτρο μπορεί να προκαλέσει μόνιμο πρόβλημα όρασης.

• Κρατήστε τη μακριά από παιδιά. Η μη τήρηση αυτής της προφύλαξης μπορεί να προκαλέσει τραυματισμό.

• Τηρείτε τις ακόλουθες προφυλάξεις σχετικά με το χειρισμό του φακού και της φωτογραφικής

- Διατηρείτε τον φακό και τη φωτογραφική μηχανή στεγνά. Η μη τήρηση αυτής της προφύλαξης μπορεί να προκαλέσει πυρκαγιά ή ηλεκτροπληξία. - Μην χειρίζεστε τον φακό ή τη φωτογραφική μηχανή με βρεγμένα χέρια. Εάν δεν τηρήσετε αυτή την προφύλαξη ενδέχεται να προκληθεί ηλεκτροπληξία. - Κρατήστε τον ήλιο έξω από το κάδρο όταν φωτογραφίζετε θέματα φωτισμένα από πίσω. Το φως του ήλιου που εστιάζει μέσα στη μηχανή όταν ο ήλιος βρίσκεται εντός ή κοντά στο κάδρο μπορεί να προκαλέσει πυρκαγιά. - Αν ο φακός δεν χρησιμοποιηθεί για μεγάλο χρονικό διάστημα, τοποθετήστε το μπροστινό και το πίσω κάλυμμα φακού και αποθηκεύστε τον φακό μακριά από άμεσο ηλιακό φως. Αν τον αφήσετε σε άμεσο ηλιακό φως, ο φακός μπορεί να εστιάσει τις ακτίνες του ήλιου πάνω σε εύφλεκτα αντικείμενα, προκαλώντας

• Μη μεταφέρετε τρίποδα έχοντας προσαρτήσει φακό ή φωτογραφική μηχανή. Μπορεί να παραπατήσετε ή να χτυπήσετε άλλους κατά λάθος, προκαλώντας τραυματισμό.

• Μην αφήνετε τον φακό σε μέρος όπου μπορεί να εκτεθεί σε εξαιρετικά υψηλές θερμοκρασίες, όπως είναι ένα κλειστό όχημα, ή σε άμεσο ηλιακό φως. Η μη τήρηση αυτής της προφύλαξης μπορεί να επιδράσει αρνητικά στα εσωτερικά μέρη του φακού, προκαλώντας πυρκαγιά.77

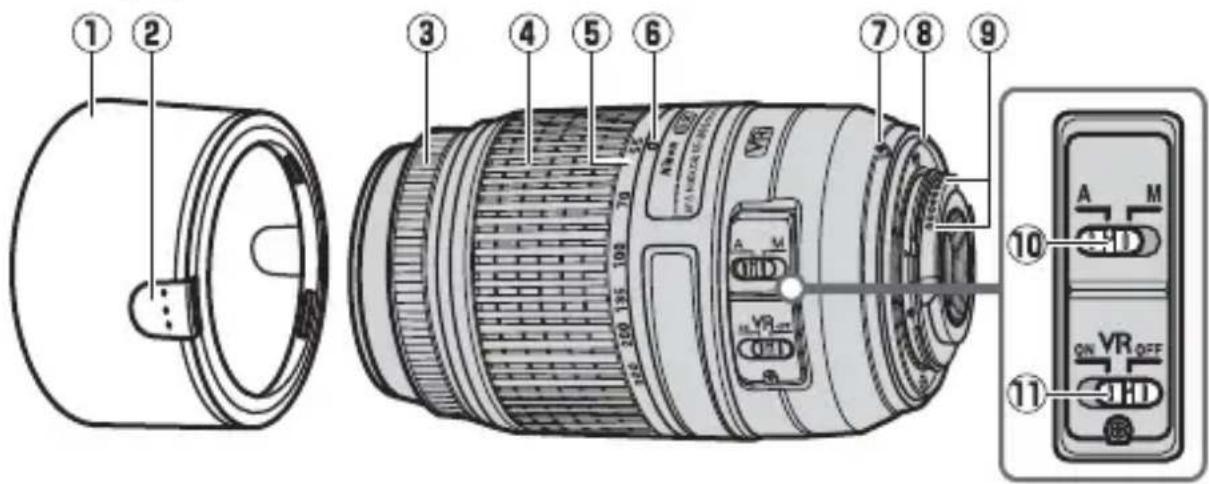

Σας ευχαριστούμε για την αγορά ενός φακού AF-S DX NIKKOR 55– 300mm f/4.5–5.6G ED VR. Πριν από τη χρήση αυτού του προϊόντος, διαβάστε προσεκτικά τις οδηγίες και το εγχειρίδιο της φωτογραφικής μηχανής. Σημείωση: Οι φακοί DX προορίζονται για χρήση μόνο με ψηφιακές φωτογραφικές μηχανές μονοοπτικές reflex (SLR) με φορμά DX, όπως είναι η σειρά D90 ή D300. Η γωνία προβολής ενός φακού σε φωτογραφική μηχανή με φορμά DX ισοδυναμεί με αυτή ενός φακού με μεγαλύτερη εστιακή απόσταση περίπου 1,5 προσαρτημένου σε μηχανή με φορμά 35 mm. ■ Μέρη του Φακού

Σκίαστρο φακού ................... 78

Δακτύλιος εστίασης ............ 79

Κλίμακα εστιακής απόστασης ..........................83

Σημάδι εστιακής απόστασης

Σημάδι μοντούρας φακού .....78

Ελαστικός μονωτικός σύνδεσμος μοντούρας φακού......................82

Διακόπτης λειτουργίας A-M.......79

Διακόπτης ON/OFF απόσβεσης

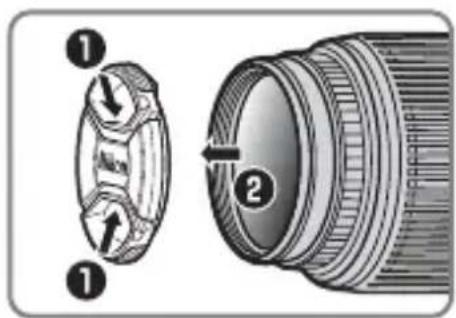

■ Προσάρτηση και Αφαίρεση του Φακού Προσάρτηση του Φακού Αφαίρεση του Φακού ■ Το Σκίαστρο Φακού Τα σκίαστρα φακού προστατεύουν τον φακό και εμποδίζουν την απευθείας έκθεση στο φως που θα μπορούσε διαφορετικά να προκαλέσει αντανάκλαση ή διπλά είδωλα. Προσάρτηση και Αφαίρεση του Σκιάστρου

Απενεργοποιήστε τη φωτογραφική μηχανή και αφαιρέστε το καπάκι σώματος της μηχανής.

Αφαιρέστε το καπάκι φακού.

Προσαρτήστε τον φακό. Διατηρώντας το σημάδι μοντούρας φακού ευθυγραμμισμένο με το σημάδι μοντούρας στο σώμα της φωτογραφικής μηχανής, τοποθετήστε τον φακό στη μοντούρα μπαγιονέτ της μηχανής και στη συνέχεια περιστρέψτε τον φακό αριστερόστροφα μέχρι να κλειδώσει στη θέση του με το σημάδι μοντούρας φακού

Απενεργοποιήστε τη φωτογραφική μηχανή.

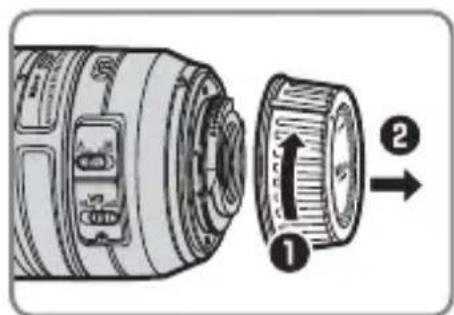

Αφαιρέστε τον φακό. Για να αφαιρέσετε τον φακό, πατήστε το κουμπί απελευθέρωσης φακού ενώ περιστρέφετε δεξιόστροφα

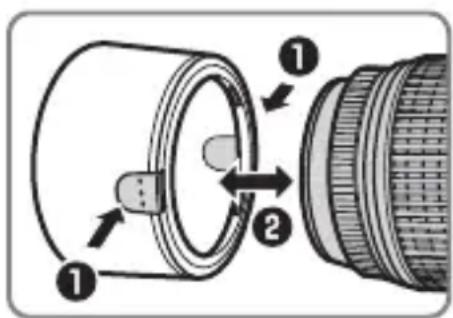

Πιέστε τις ασφάλειες (q) και συνδέστε ή αφαιρέστε το σκίαστρο (w). Το σκίαστρο μπορεί να αντιστραφεί και να τοποθετηθεί πάνω στον φακό όταν δεν χρησιμοποιείται.79

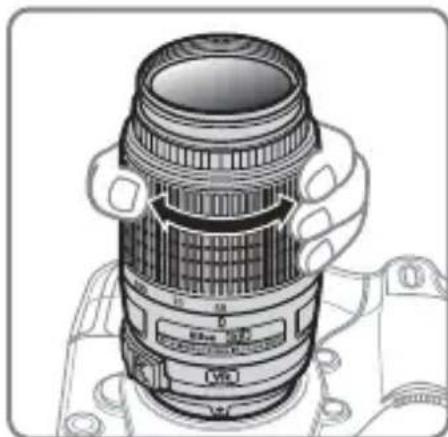

■ Zoom και Βάθος Πεδίου

Η λειτουργία εστίασης καθορίζεται από τη λειτουργία εστίασης της μηχανής και την θέση του διακόπτη λειτουργίας A-M του φακού. Ανατρέξτε στο εγχειρίδιο της φωτογραφικής μηχανής για πληροφορίες σχετικά με την επιλογή λειτουργίας εστίασης της μηχανής. Αυτόματη εστίαση Χειροκίνητη Εστίαση Πριν την εστίαση, περιστρέψτε τον δακτύλιο zoom για να προσαρμόσετε την εστιακή απόσταση και να καδράρετε τη φωτογραφία. Αν η φωτογραφική μηχανή προσφέρει προεπισκόπηση βάθους πεδίου (με κλείσιμο διαφράγματος), μπορεί να γίνει προεπισκόπηση του βάθους πεδίου στο σκόπευτρο.

Η εστιακή απόσταση αυτού του φακού μειώνεται καθώς μειώνεται η απόσταση εστίασης. Λειτουργία εστίασης φωτογραφικής μηχανής Λειτουργία εστίασης φακού A M AF Αυτόματη εστίαση Χειροκίνητη εστίαση με ηλεκτρονική αναζήτηση

Ρυθμίστε τη φωτογραφική μηχανή σε AF (αυτόματη εστίαση).

Σύρετε τον διακόπτη λειτουργίας Α-Μ του φακού στο Α.

Πατήστε το κουμπί λήψης μέχρι τη μέση για να εστιάσετε. Προσέξτε ώστε να μην αγγίζετε τον δακτύλιο εστίασης ενώ εστιάζει η φωτογραφική μηχανή.

Σύρετε τον διακόπτη λειτουργίας Α-Μ του φακού στο Μ.

Εστιάστε χειροκίνητα χρησιμοποιώντας τον δακτύλιο εστίασης του φακού. Η χειροκίνητη εστίαση μπορεί να χρησιμοποιηθεί ανεξάρτητα από τη λειτουργία εστίασης που έχετε επιλέξει με τη φωτογραφική μηχανή.80

■ Απόσβεση Κραδασμών (VRII) Η απόσβεση κραδασμών (VRII) ελαττώνει το θάμπωμα που προκαλείται από το κούνημα της φωτογραφικής μηχανής, επιτρέποντας ταχύτητες κλείστρου έως και τέσσερα στοπ πιο αργές από ό,τι θα γινόταν σε διαφορετική περίπτωση (μετρήσεις της Nikon, τα αποτελέσματα ποικίλλουν ανάλογα με τον φωτογράφο και τις συνθήκες λήψης). Αυτό αυξάνει το εύρος των διαθέσιμων ταχυτήτων κλείστρου και επιτρέπει τη χωρίς τρίποδο φωτογράφιση στο χέρι, σε ένα ευρύ φάσμα περιπτώσεων. Χρήση του Διακόπτη Απόσβεσης Κραδασμών ON/OFF Χρήση της Απόσβεσης Κραδασμών: Σημειώσεις

• Όταν χρησιμοποιείτε την απόσβεση κραδασμών, πατήστε το κουμπί λήψης μέχρι τη μέση και περιμένετε έως ότου να σταθεροποιηθεί η εικόνα στο σκόπευτρο πριν πατήσετε το κουμπί λήψης μέχρι τέρμα.

• Όταν η φωτογραφική μηχανή χρησιμοποιείται για πανοραμική λήψη, η απόσβεση κραδασμών ισχύει μόνο για κίνηση που δεν είναι μέρος της εκτέλεσης πανοραμικής λήψης (για παράδειγμα, αν η φωτογραφική μηχανή μετακινηθεί οριζόντια, η απόσβεση κραδασμών θα εφαρμοστεί μόνο στο κάθετο κούνημα), διευκολύνοντας έτσι την ομαλή πανοραμική λήψη σε ευρύ τόξο.

• Όταν είναι ενεργοποιημένη η απόσβεση κραδασμών, η εικόνα στο σκόπευτρο ενδέχεται να είναι θολή μετά την απελευθέρωση του κλείστρου. Κάτι τέτοιο δεν αποτελεί ένδειξη δυσλειτουργίας. Επιλέξτε ON για να ενεργοποιήσετε την απόσβεση

Η απόσβεση κραδασμών ενεργοποιείται όταν το κουμπί λήψης πατιέται μέχρι τη μέση, μειώνοντας τα αποτελέσματα του κουνήματος της φωτογραφικής μηχανής για βελτιωμένο καδράρισμα και εστίαση. Επιλέξτε OFF για να απενεργοποιήσετε την απόσβεση κραδασμών.81

• Μην απενεργοποιείτε τη φωτογραφική μηχανή και μην αφαιρείτε τον φακό όταν είναι ενεργοποιημένη η απόσβεση

Αν διακοπεί η τροφοδοσία στον φακού όταν είναι ενεργοποιημένη η απόσβεση κραδασμών, ο φακός ενδέχεται να κάνει λίγο θόρυβο όταν ταρακουνηθεί.

δεν αποτελεί δυσλειτουργία και μπορεί να διορθωθεί επανασυνδέοντας τον φακό και ενεργοποιώντας τη φωτογραφική μηχανή.

• Αν η φωτογραφική μηχανή είναι εξοπλισμένη με ενσωματωμένο φλας, η απόσβεση κραδασμών θα απενεργοποιηθεί κατά τη φόρτιση του φλας.

• Απενεργοποιήστε την απόσβεση κραδασμών όταν η φωτογραφική μηχανή είναι σταθερά τοποθετημένη σε τρίποδο, αλλά αφήστε την ενεργοποιημένη αν η κεφαλή του τριπόδου δεν είναι σταθεροποιημένη ή όταν χρησιμοποιείτε

■ Διάφραγμα Το διάφραγμα προσαρμόζεται χρησιμοποιώντας τα χειριστήρια της φωτογραφικής μηχανής. Zoom και Μέγιστο Διάφραγμα Οι αλλαγές στο zoom μπορούν να μεταβάλλουν το μέγιστο διάφραγμα μέχρι και

/3 EV. Ωστόσο, η μηχανή αντιλαμβάνεται αυτόματα τη μεταβολή όταν ρυθμίζει την έκθεση και δεν χρειάζονται τροποποιήσεις στις ρυθμίσεις της μηχανής μετά τις ρυθμίσεις του zoom. ■ Μονάδες Ενσωματωμένου Φλας Όταν χρησιμοποιείτε το ενσωματωμένο φλας σε φωτογραφικές μηχανές που είναι εξοπλισμένες με μονάδα ενσωματωμένου φλας, αφαιρέστε τα σκίαστρα φακού για να αποφύγετε τη δημιουργία βινιέτας (σκιές που δημιουργούνται εκεί όπου η άκρη του φακού εμποδίζει το ενσωματωμένο φλας).82

• Μην σηκώνετε ή κρατάτε τον φακό ή τη μηχανή χρησιμοποιώντας μόνο το σκίαστρο φακού.

• Διατηρείτε καθαρές τις επαφές CPU.

• Σε περίπτωση που φθαρεί ο ελαστικός μονωτικός σύνδεσμος μοντούρας φακού, διακόψτε αμέσως τη λειτουργία και πηγαίνετε τον φακό σε εξουσιοδοτημένο κέντρο σέρβις της Nikon για επισκευή.

• Χρησιμοποιήστε ένα φυσητήρι για να απομακρύνετε σκόνη και χνούδια από τις επιφάνειες του φακού. Για να απομακρύνετε λεκέδες και δακτυλικά αποτυπώματα, απλώστε μια μικρή ποσότητα οινοπνεύματος ή καθαριστικού φακών σε ένα μαλακό, καθαρό βαμβακερό πανί ή ύφασμα καθαρισμού φακών και καθαρίστε από το κέντρο προς τα άκρα με κυκλική κίνηση, φροντίζοντας να μην αφήσετε κηλίδες ή αγγίξετε το γυαλί με τα δάχτυλά σας.

• Μην χρησιμοποιείτε ποτέ οργανικούς διαλύτες όπως νέφτι ή βενζίνη για να καθαρίσετε τον φακό.

• Το σκίαστρο του φακού ή τα φίλτρα ουδέτερου χρώματος NC μπορούν να χρησιμοποιηθούν για την προστασία του μπροστινού μέρους του

• Προσαρτήστε το μπροστινό και το πίσω κάλυμμα πριν τοποθετήσετε τον φακό στην ελαστική του θήκη.

• Εάν ο φακός δεν πρόκειται να χρησιμοποιηθεί για εκτεταμένο χρονικό διάστημα, αποθηκεύστε τον σε ένα δροσερό, ξηρό χώρο για να αποφύγετε τη μούχλα και τη σκουριά. Μην τον αποθηκεύετε σε άμεσο ηλιακό φως ή με μπάλες ναφθαλίνης ή καμφοράς.

• Διατηρείτε τον φακό στεγνό. Εάν σκουριάσει ο εσωτερικός μηχανισμός, μπορεί να προκληθεί ανεπανόρθωτη ζημιά.

• Η εναπόθεση του φακού σε εξαιρετικά θερμούς χώρους ενδέχεται να καταστρέψει ή να στρεβλώσει μέρη που είναι κατασκευασμένα από ενισχυμένο πλαστικό. ■ Παρεχόμενα Εξαρτήματα

• Κουμπωτό Μπροστινό Καπάκι Φακού 58 mm LC-58

• Πίσω Κάλυμμα Φακού LF-4

• Σκίαστρο Bayonet HB-57

• Ελαστική Θήκη Φακού CL-1020 ■ Συμβατά Εξαρτήματα Βιδωτά φίλτρα 58 mm83

■ Προδιαγραφές Η Nikon διατηρεί το δικαίωμα να αλλάξει τις προδιαγραφές του υλικού που περιγράφονται στο παρόν εγχειρίδιο οποιαδήποτε στιγμή χωρίς προηγούμενη προειδοποίηση. Τύπος Φακός AF-S DX τύπου G με ενσωματωμένο CPU και μοντούρα F Nikon Εστιακή απόσταση 55–300 mm Μέγιστο διάφραγμα f/4.5–5.6 Κατασκευή φακού 17 τεμάχια σε 11 ομάδες (συμπεριλαμβανομένων 2 τεμαχίων φακών ED και ενός τεμαχίου φακού HRI) Γωνία προβολής 28° 50–5° 20 Κλίμακα εστιακής

Διαβαθμισμένη σε χιλιοστόμετρα ( 55, 70, 100, 135, 200,

Μετάδοση στη φωτογραφική μηχανή Zoom Χειροκίνητο zoom με χρήση ανεξάρτητου δακτυλίου zoom Εστίαση Αυτόματη εστίαση ελεγχόμενη από Αθόρυβο μοτέρ, χειροκίνητη εστίαση Απόσβεση κραδασμών Μετατόπιση φακού με χρήση voice coil motors (VCM) Ελάχιστη απόσταση

1,4 m από το εστιακό επίπεδο σε όλες τις θέσεις zoom Λεπίδες διαφράγματος 9 (στρογγυλό άνοιγμα διαφράγματος) Διάφραγμα Πλήρως αυτοματοποιημένο Εύρος διαφράγματος • Εστιακή απόσταση 55 mm: f/4.5 έως f/22

• Εστιακή απόσταση 300 mm: f/5.6 έως f/29 Μέτρηση Πλήρες διάφραγμα

58 mm (P=0,75 mm) Διαστάσεις Περίπου 76,5 mm διάμετρος 123 mm (απόσταση από το κολάρο μοντούρας φακού της μηχανής) Βάρος Περίπου 530 g84
