Produkttyp	AF-S DX G-Typ Objektiv
Marke	Nikon
Modell	Nikkor AF-S DX 55-300 mm f/4.5-5.6G ED VR
Bajonett	Nikon F-Bajonett (DX-Format)
Brennweite	55-300 mm (35 mm-äquivalent: 82,5-450 mm)
Maximale Blende	f/4,5 bei 55 mm - f/5,6 bei 300 mm
Optischer Aufbau	17 Linsen in 11 Gruppen (2 ED-Gläser, 1 HRI-Glas)
Bildwinkel	28° 50' - 5° 20'
Minimale Fokusentfernung	1,4 m (unabhängig von der Brennweite)
Blendenlamellen	9 (kreisrund)
Filterdurchmesser	58 mm
Abmessungen (Durchmesser × Länge)	Ca. 76,5 mm × 123 mm
Gewicht	Ca. 530 g
Stromversorgung	Stromversorgung über die Kamera über die Kontakte
Bildstabilisierung (VR)	Ja, VR II (Ein/Aus-Schalter)
Autofokus-Motor	Leiser Ultraschallmotor (SWM)
Mitgeliefertes Zubehör	Vorderdeckel LC-58, Rückdeckel LF-4, Gegenlichtblende HB-57, Tasche CL-1020
Pflege und Reinigung	Blasepinsel, weiches Tuch, Ethanol oder Objektivreiniger; organische Lösungsmittel vermeiden
Sicherheit	Nicht zerlegen, nicht in die Sonne blicken, außerhalb der Reichweite von Kindern aufbewahren
Reparierbarkeit	Reparatur nur durch autorisiertes Nikon-Servicezentrum

Häufig gestellte Fragen - Nikkor AFS DX 55300mm f4.55.6G ED VR NIKON

Wie aktiviere ich die Bildstabilisierung (VR)?

Stellen Sie den Schalter EIN/AUS für die Bildstabilisierung auf ON. Die VR wird aktiviert, wenn Sie den Auslöser halb durchdrücken.

Welchen Filtertyp kann ich verwenden?

Verwenden Sie Schraubfilter mit einem Durchmesser von 58 mm (Gewindesteigung 0,75 mm).

Wie reinige ich die Linsen des Objektivs?

Verwenden Sie einen Blasepinsel zum Entfernen von Staub, dann ein weiches Tuch, das mit Ethanol oder Objektivreiniger getränkt ist, in kreisenden Bewegungen von der Mitte nach außen. Verwenden Sie niemals organische Lösungsmittel.

Ist dieses Objektiv mit einer Vollformatkamera (FX) kompatibel?

Nein, dieses Objektiv ist für DX-Format Kameras (APS-C-Sensor) ausgelegt. An einer FX-Kamera tritt eine starke Vignettierung auf.

Warum ist das Bild im Sucher nach Verwendung der VR unscharf?

Das ist normal: Die VR kann nach der Aufnahme eine vorübergehende Unschärfe verursachen. Es handelt sich nicht um eine Fehlfunktion. Warten Sie, bis sich das Bild stabilisiert.

Kann ich die Gegenlichtblende mit eingebautem Blitz verwenden?

Bei eingebautem Blitz wird empfohlen, die Gegenlichtblende zu entfernen, um Schatten (Vignettierung) durch das Objektiv zu vermeiden.

Wie schalte ich auf manuelle Fokussierung um?

Stellen Sie den Schalter A-M des Objektivs auf M. Sie können dann den Fokusring manuell drehen, unabhängig vom AF-Modus der Kamera.

Was ist die minimale Fokusentfernung?

Die minimale Entfernung beträgt 1,4 m von der Sensorebene, unabhängig von der verwendeten Brennweite.

Was tun, wenn das Objektiv ungewöhnlichen Geruch oder Rauch abgibt?

Schalten Sie die Kamera sofort aus, entfernen Sie den Akku und geben Sie das Gerät zur Überprüfung an ein autorisiertes Nikon-Servicezentrum.

Wie bewahre ich das Objektiv bei längerer Nichtnutzung auf?

Bringen Sie die Vorder- und Rückdeckel an, lagern Sie das Objektiv an einem kühlen und trockenen Ort, geschützt vor direkter Sonneneinstrahlung und Mottenkugeln.

BEDIENUNGSANLEITUNG Nikkor AFS DX 55300mm f4.55.6G ED VR NIKON

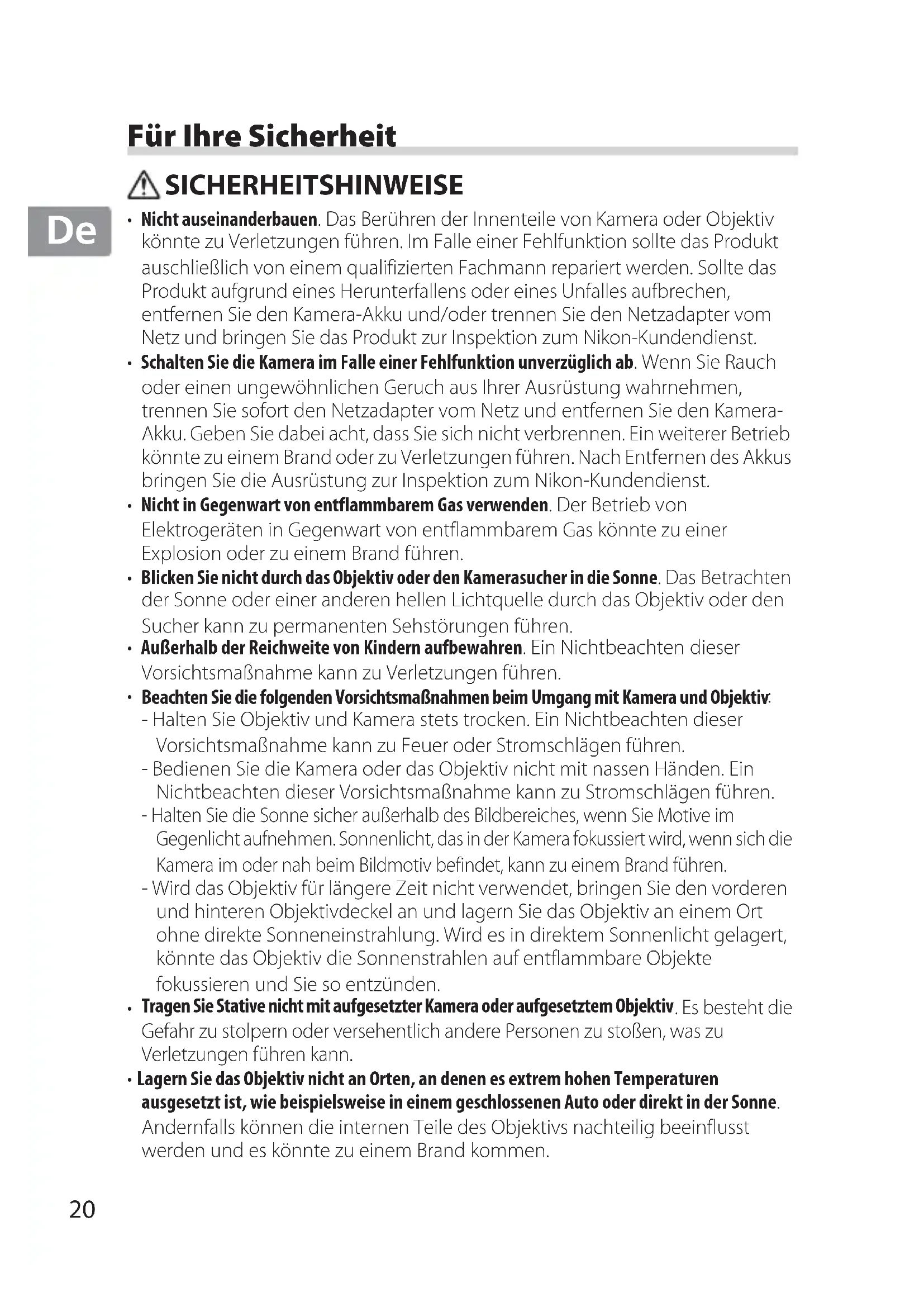

• Nicht auseinanderbauen. Das Berühren der Innenteile von Kamera oder Objektiv können zu Verletzungen führen. Im Falle einer Fehlfunktion sollte das Produkt ausschließlich von einem qualifizierten Fachmann repariert werden. Sollte das Produkt aufgrund eines Herunterfallens oder eines Unfalles aufbrechen, entfern den Kamera-Akku und/oder trennen Sie den Netzadapter vom Netz und bringen Sie das Produkt zur Inspektion zum Nikon-Kundendienst.
• Schalten Sie die Kamera im Falle einer Fehlfunktion unverzüglich ab. Wenn Sie Rauch oder einen ungewöhnlichen Geruch aus ihrer Ausrüstung wahrnehmen, trennen Sie那么简单 den Netzadapter vom Netz und entfernen Sie den Kamera-Akku. Geben Sie darauf acht, dass Sie sich nicht verbrennen. Ein weiterer Betrieb könnte zu einem Brand oder zu Verletzungen führen. Nach Entfernen des Akkus bringen Sie die Ausrüstung zur Inspektion zum Nikon-Kundendienst.
• Nicht in Gegenwart von entflammbarem Gas verwenden. Der Betrieb von Elektrogeräten in Gegenwart von entflammbarem Gas könnte zu einer Explosion oder zu einem Brand führen.
• Blichen Sie nicht durch das Objektiv oder den Kamerasucher in die Sonne. Das Betrachten der Sonne oder einer anderen hellen Lichtquelle durch das Objektiv oder den Sicher kann zu permanenten Sehstörungen führen.
• Außerhalb der Reichweite von Kindern aufbewahren. Ein Nichtbeachten dieser Vorsichtsmaßnahme kann zu Verletzungen führen.

• Beachten Sie die folgenden Vorsichtsmaßnahmen beim Umgang mit Kamera und Objektiv.

• Halten Sie Objektiv und Kamera stets trocken. Ein Nichtbeachten dieser Vorsichtsmaßnahme kann zu Feuer oder Stromschlagen führen.

• Bedieren Sie die Kamera oder das Objektiv nicht mit nassen Handen. Ein Nichtbeachten dieser Vorsichtsmaßnahme kann zu Stromschlagen führen.
• Halten Sie die Sonne sicher außerhalb des Bildbereiches, wenn Sie Motive im Gegenlicht aufnehmen. Sonnenlicht, das in der Kamera fokussiert wird, wenn sich die Kamera im oder nah beim Bildmotiv befindet, kann zu einem Brand führen.

• Wird das Objektiv für längerere Zeit nicht verwendet, bringen Sie den vorderen und hinteren Objektivdeckel an und lagern Sie das Objektiv an einem Ort ohne direkte Sonneneinstrahlung. Wirde in direktem Sonnenlicht gelagert, könnte das Objektiv die Sonnenstrahlen auf entflammbare Objekte fokussieren und Sie so entszüden.

• Tragen Sie Stative nicht mit aufgesetzter Kamera oder aufgesetztem Objektiv. Es besteht die Gefahr zu stolpern oder versehentlich andere Personen zu stoßen, was zu Verletzungen führen kann.

• Lagern Sie das Objektiv nicht an Orten, an denen es extrem hohen Temperaturen ausgesetzt ist, wie beispelssweise in einem geschlossenen Auto oder direkt in der Sonne.

Andernfalls konnen die internen Teile des Objektivs nachteilig beeinflusst werden und es konnte zu einem Brand kommt.

Vielen Dank, dass Sie sich für ein AF-S DX NIKKOR 55-300 mm 1:4,5-5,6G ED VR Objektiv entschieden haben.ittelesen Sie vor der Verwendung theses Produktes sowohl diese Anleitung als auch das Handbuch der Kamera sorgfältig.

Hinweis: DX-Objektive können nur mit digitalen Spiegelreflexkameras mit DX-Format wie der D90 oder einer Kamera der D300-Serie verwendet werden. Der Blickwinkel eines Objektives auf einer Kamera mit DX-Format entspricht dem eines Objektives mit einer etwa 1,5 × längeren Brennweite auf einer Kamera mit 35 mm Kleinbildformat.

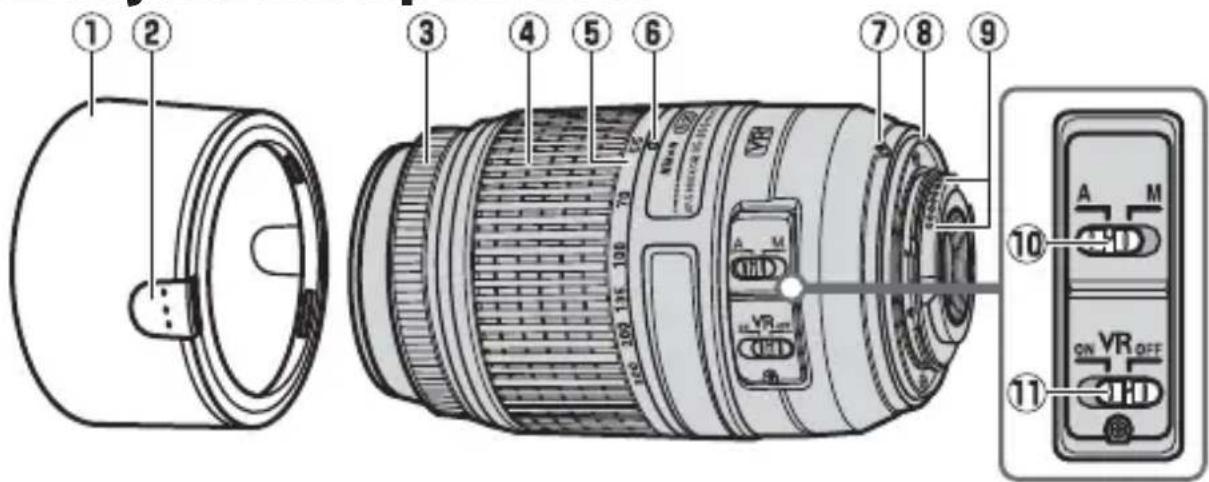

■Objektivkomponenten

① Gegenlichtblende. 22
② Verriegelung. 22
③ Fokussierring. 23
④ Zoomring. 23
⑤ Brennweitenskala. 27
⑥ Markierung für Brennweitenskala

⑦ Markierung für die Ausrichtung des Objektivs. 22
Dichtungsmanschette. 26
CPU-Kontakte 26
10 A-M-Umschalter. 23
Bildstabilisator AN/AUS-Schalter 24

■Ansetzen und Abnehmer des Objektivs

De

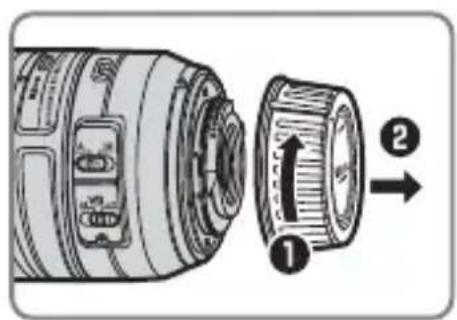

Ansetzen des Objektivs

1 Schalten Sie die Kamera ab und entfern den Sie den Gehäusedeckel der Kamera.

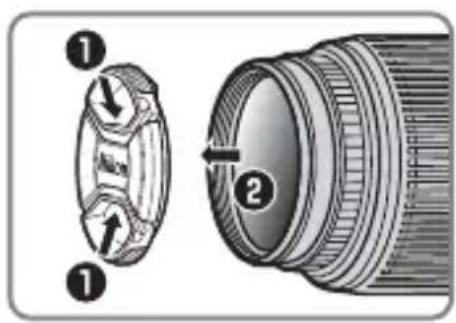

2 Entfernen Sie den Objektivdeckel.
3 Setzen Sie das Objektiv an. Richten Sie die Markierung für die Ausrichtung des Objektivs mit der Markierung am Kameragehäuse aus, setzen Sie das Objektiv in den Bajonettanschluss der Kamera ein und drehen es dann gegen den Uhrzeigersinn, bis es mit einem Klicken einrastet und die Markierung für die Ausrichtung des Objektivs nach oben zeigt.

Abnehmer des Objektivs

1 Schalten Sie die Kamera ab.
2 Nehmen Sie das Objektiv ab. Um das Objektiv abzunehmen, drücken Sie die Objektiventriegelungstaste, während Sie das Objektiv im Uhrzeigersinn drehen.

Die Gegenlichtblende

Die Gegenlichtblende schützt das Objektiv und verhindert das Eindringen von Streulicht, das ansonsten zu Streulicht oder Geisterbildern führen wurde.

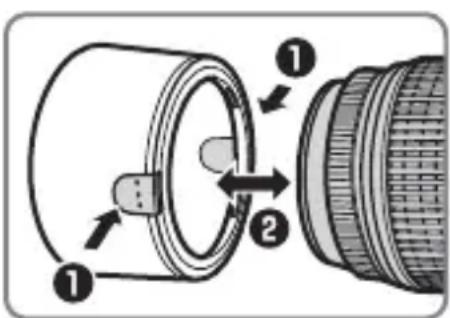

Anbringen und Abnehmen der Gegenlichtblende

Drücken Sie die Verriegelungen (1) und bringen Sie die Gegenlichtblende (2) an odernehmen Sie sie ab. Die Gegenlichtblende kann umgekehrt auf dem Objektiv angebracht werden, wenn sie nicht verwendet wird.

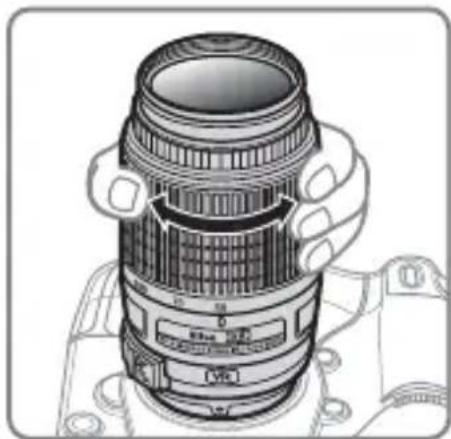

Zoom und Tiefenschärfe

Drehen Sie, bevor Sie fokussieren, den Zoomring, um die Brennweite einzustellen und einen Bildausschnitt zu wahlen. Verfügt die Kamera über eine Abblendtaste, kann die Tiefenschärfe im Sucher im Voraus bewertet werden.

Hinweis: Die Brennweite diesen Objektivs nimmt bei der Fokussierung auf nahe Motive ab.

Scharfeinstellung

Der Fokusmodus wird durch den Fokusmodus der Kamera und die Position des Objektiv-A-M-Umschalters bestimmt. Beachten Sie das Handbuch der Kamera für weitere Informationen zur Wahl des Fokusmodus an der Kamera.

Kamera-Fokusmodus	Objektiv-Fokusmodus
	A	M
AF Autofokus		Manueller Fokus mit elektronischer Einstellhilfe
MF—

Autofokus

1 Versetzen Sie die Kamera in den AF (Autofokus)-Modus.
2 Stellen Sie den Objektiv-A-M-Umschalter auf A.
3 Fokussieren Sie.

Drücken Sie den Auslöser bis zum ersten Druckpunkt, um zu fokussieren. Berühren Sie nicht den Fokussierring, während die Kamera fokussiert.

Manuelle Fokussierung

1 Stellen Sie den Objektiv-A-M-Umschalter auf M.
2 Fokussieren Sie.

Fokussieren Sie manuell mit Hilfe des Fokussierrings am Objektiv. Die manuelle Fokussierung kann unabhängig vom an der Kamera gewählten Fokusmodus verwendet werden.

■Bildstabilisator (VRII)

Der Bildstabilisator (VRII) reduziert die Bewegungsunscharfe, die durch Kamera-Verwacklung entsteht und erlaubt so eine bis zu vier Stufen langere Belichtungszeit, als es ansonsten der Fall ware (Nikon-Messungen; die Effekte konnen je nach Fotograf und Aufnahmesituation variieren). Dies vergroßert die Auswahl verfügbarer Belichtungszeiten und erlaubt Fotografien aus der Hand ohne Stativ in einer Vielzahl von Situationen.

Verwendung des Bildstabilisator AN/AUS-Schalters

Wahlen Sie ON (EIN), um den Bildstabilisator zu aktivieren. Der Bildstabilisator wird aktiviert, wenn der Auslöser bis zum ersten Druckpunkt gedrückt wird er verringgert die Effekte einer Kamera-Verwacklung für verbesserte Motivwahl und Scharfstellung.

Wahlen Sie OFF (AUS), um den Bildstabilisator auszuschalten.

Verwendung des Bildstabilisators: Hinweise

• Drücken Sie bei Verwendung des Bildstabilitsators den Auslöser bis zum ersten Druckpunkt und warten Sie, bis sich das Bild im Sucher stabilisiert, bevor Sie den Auslöser vollständig drucken.
• Wird die Kamera geschwenkt,GLEicht der Bildstabilisator nur die Bewegung aus, die sich nicht im Schwenkbereich befindet (wenn die Kamera beispelssweise horizontal geschenkt wird, wird der Bildstabilisator nur auf vertikale Verwacklungen angewendet), so dass ein sauberes Verschwenken der Kamera in einem weiten Bogen um ein Vielfaches erreichtert wird.

• Wenn der Bildstabilisator aktiv ist, ist das Bild im Sicherer möglicherweise verschwommen, wenn der Auslöser gedrückt wurde. Dies stellt keine Fehlfunktion dar.

• Schalten Sie die Kamera nicht ab und entfern den Sie nicht das Objektiv, solange der Bildstabilisator aktiv ist. Wenn die Stromversorgung des Objektivs unterbrochen wird, solange der Bildstabilisator aktiv ist, könnte das Objektiv klappern, wenn es geschüttelt wird. Dies stellt keine Fehlfunktion dar und kann dadurch beseitigt werden, dass das Objektiv wieder angesetzt und die Kamera eingeschaltet wird.

• Verfügt die Kamera über ein eingebautes Blitzgerät, wird der Bildstabilisator deaktiviert, solange das Blitzgerät sich auflädt.
• Schalten Sie den Bildstabilisator ab, wenn die Kamera fest auf einem Stativ aufsitzt, setzen Sieihn jedoch angeschaltet, wenn der Stativkopf nicht feststehend ist oder wenn Sie ein Einbein verwenden.

■Blende

Die Blende wird mit den Bedienelementen der Kamera eingestellt.

Zoom und maximale Blende

Änderungen am Zoom konnen die maximale Blende um bis zu 2/3 LW verändern. Die Kamera berücksichtigt dies allerdings automatisch beim Einstellen der Belichtung und Sie müssen nach Anpassung des Zeoms keine Veränderungen an den Kameraeinstellungen vornehmen.

Integrierte Blitzgeräte

Entfernen Sie die Gegenlichtblende, wenn Sie das integrierte Blitzgerät der Kamera verwenden (insofern vorhanden), da die Gegenlichtblende sonst einen Schatten ins Motiv * ^wurfe .

De

■Pflege des Objektivs

• Halten oder haben Sie das Objektiv oder die Kamera nicht an der angesetzten Gegenlichtblende.
• Halten Sie die CPU-Kontakte sauber.
• Sollte die Dichtungsmanschette beschädigt werden, setzen Sie den Gebrauch sofort aus und bringen Sie das Objektiv zum Nikon-Kundendienst zur Reparatur.
• Verwenden Sie zum Entfernen von Staub und Verunreinigungen vom Objektiv einen Blasebalg. Um Schmierflecke und Fingerabdrücks zu entfern, bringen Sie eine keine Menge Ethanol oder Objektivreiniger auf ein weiches, sauberes Baumwolltuch oder ein Objektivreinigungstuch auf und reinigen Sie das Objektiv mit Kreisbewegungen von der Mitte nach außen. Achten Sie damit daraufuf, dass keine Schmierflecke verbleiben, und dass sie das Glas nicht mit den Fingern berühren.
• Verwenden Sie niemals organische Lösungsmittel wie Verdünner oder Waschbenzin zur Reinigung des Objektivs.
• Zum Schutz der Frontlinse kann die Gegenlichtblende oder ein Klarglasfilter (NC) verwendet werden.
• Bringen Sie den vorderen und den hinteren Objektivdeckel auf dem Objektiv an, bevor sie es in seiner Tasche verstauen.
• Wenn das Objektiv für längerere Zeit nicht verwendet wird, lagern Sie es an einem kühlen, trockenen Ort, um Schimmel und Korrosion zu vermeiden. Lagern sie das Objektiv nicht direkt in der Sonne oder mit Mottenkugeln aus Naphtha oder Kampfer.
• Halten Sie das Objektiv stets trocken. Eindringendes Wasser kann zur Korrosion innenliegender Teile und irreparablen Schäden führen.
• Das Lagern des Objektiv an sehr früben Orten kann Teile aus verstärktem Plastik beschädigen oder verformen.

■Im Lieferumfang enthaltenes Zubehör

• 58 mm aufschnittender vorderer Objektivdeckel LC-58
• Hinterer Objektivdeckel LF-4
  Bajonett-Gegenlichtblende HB-57
• Objektivbeutel CL-1020

■Kompatibles Zubehör

58-mm-Schraubfilter

Technische Daten

Typ AF-S DX-Objektiv vom Typ G mit integrierter CPU und Nikon F-Bajonettanschluss
Brennweite 55–300 mm
Lichtstärke 1:4,5–5,6
Optischer Aufbau	17 Linsen in 11 Gruppen (enthalt 2 ED-Linsen und eine HRI-Linse)
Bildwinkel	28° 50'–5° 20'
Brennweitenskala	Unternteilt im Millimeter (55, 70, 100, 135, 200, 300)
Entfernungsinformation Übermittlung an die Kamera
Zoom Manueller Zoom mit unabhängigem Zoomring
Fokussierung Autofokus mit Silent-Wave-Motor, manueller Fokus
Bildstabilisator	Bewegliche Linsengruppe mit Voice-Coil-Motoren (VCMs)
Naheinstellgrenze 1,4 m von der Sensorebene gemessen, bei allen Zoompositionen
Blendenlamellen	9 (Blendenöffnung mit abgerundeten Lamellen)
Blendensteuerung Vollautomatisch
Blendenbereich	• 55 mm Brennweite: 4,5 bis 22 • 300 mm Brennweite: 5,6 bis 29
Belichtungsmessung	Offenblende
Filtergewinde	58 mm (P=0,75 mm)
Abmessungen	Durchmesser ca. 76,5 mm × 123 mm (Länge ab Bajonettauflage)
Gewicht	ca. 530 g

Änderungen und Irrtümer vorbehalten.
