Nikkor AFS DX 55300mm f4.55.6G ED VR - об'єктив NIKON - Безкоштовний посібник користувача

ПОСІБНИК КОРИСТУВАЧА Nikkor AFS DX 55300mm f4.55.6G ED VR NIKON

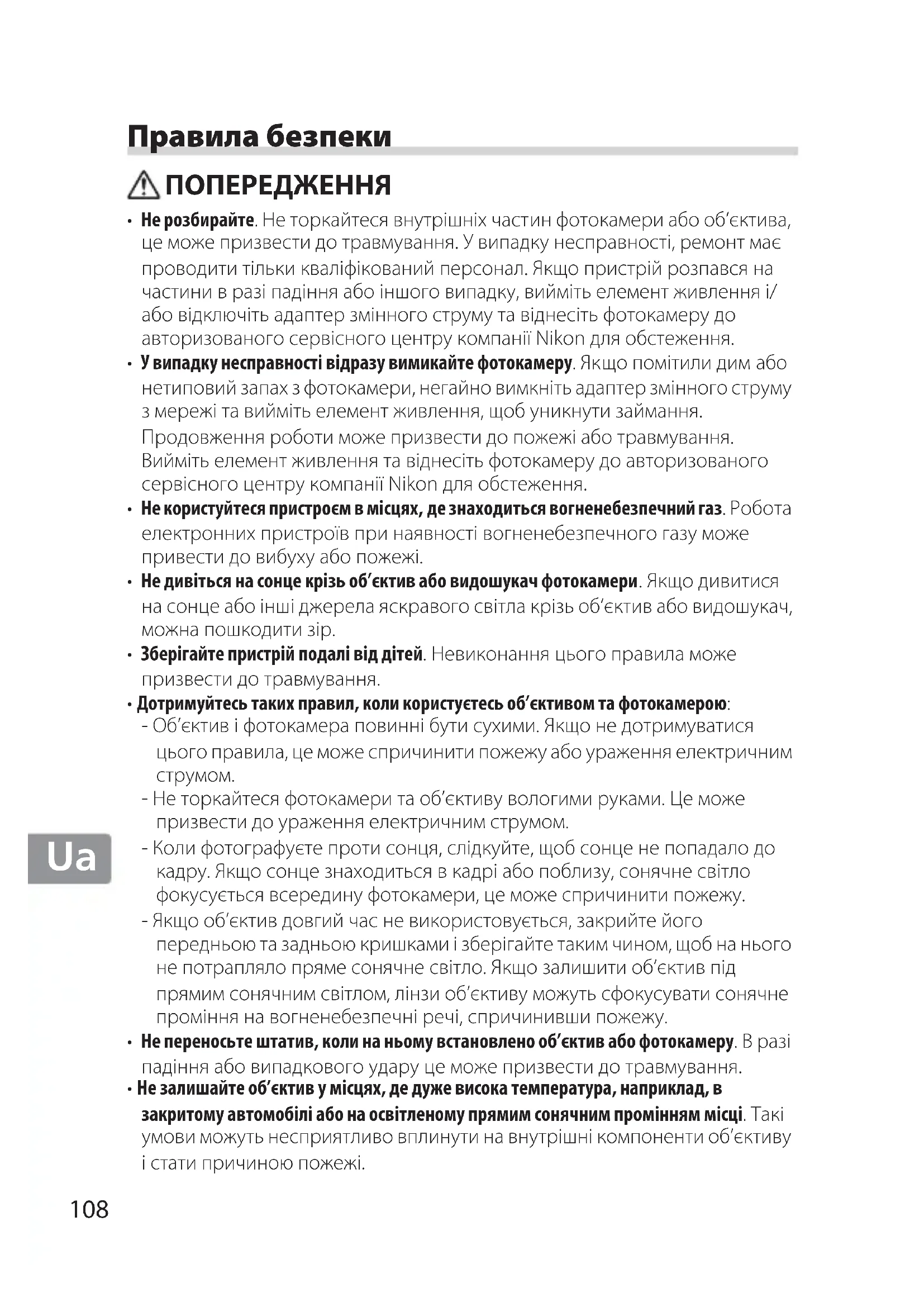

Правила безпеки ПОПЕРЕДЖЕННЯ

• Не розбирайте. Не торкайтеся внутрішніх частин фотокамери або об’єктива, це може призвести до травмування. У випадку несправності, ремонт має проводити тільки кваліфікований персонал. Якщо пристрій розпався на частини в разі падіння або іншого випадку, вийміть елемент живлення і/ або відключіть адаптер змінного струму та віднесіть фотокамеру до авторизованого сервісного центру компанії Nikon для обстеження.

• У випадку несправності відразу вимикайте фотокамеру. Якщо помітили дим або нетиповий запах з фотокамери, негайно вимкніть адаптер змінного струму з мережі та вийміть елемент живлення, щоб уникнути займання. Продовження роботи може призвести до пожежі або травмування. Вийміть елемент живлення та віднесіть фотокамеру до авторизованого сервісного центру компанії Nikon для обстеження.

• Не користуйтеся пристроєм в місцях, де знаходиться вогненебезпечний газ. Робота електронних пристроїв при наявності вогненебезпечного газу може привести до вибуху або пожежі.

• Не дивіться на сонце крізь об’єктив або видошукач фотокамери. Якщо дивитися на сонце або інші джерела яскравого світла крізь об’єктив або видошукач, можна пошкодити зір.

• Зберігайте пристрій подалі від дітей. Невиконання цього правила може призвести до травмування.

• Дотримуйтесь таких правил, коли користуєтесь об’єктивом та фотокамерою: - Об’єктив і фотокамера повинні бути сухими. Якщо не дотримуватися цього правила, це може спричинити пожежу або ураження електричним

- Не торкайтеся фотокамери та об’єктиву вологими руками. Це може призвести до ураження електричним струмом. - Коли фотографуєте проти сонця, слідкуйте, щоб сонце не попадало до кадру. Якщо сонце знаходиться в кадрі або поблизу, сонячне світло фокусується всередину фотокамери, це може спричинити пожежу. - Якщо об’єктив довгий час не використовується, закрийте його передньою та задньою кришками і зберігайте таким чином, щоб на нього не потрапляло пряме сонячне світло. Якщо залишити об’єктив під прямим сонячним світлом, лінзи об’єктиву можуть сфокусувати сонячне проміння на вогненебезпечні речі, спричинивши пожежу.

• Не переносьте штатив, коли на ньому встановлено об’єктив або фотокамеру. В разі падіння або випадкового удару це може призвести до травмування.

• Не залишайте об’єктив у місцях, де дуже висока температура, наприклад, в закритому автомобілі або на освітленому прямим сонячним промінням місці. Такі умови можуть несприятливо вплинути на внутрішні компоненти об’єктиву і стати причиною пожежі.109

Дякуємо за те, що купили об’єктив AF-S DX NIKKOR 55–300 мм f/4,5– 5,6G ED VR. Перед використанням приладу уважно прочитайте цю інструкцію та посібник користувача для фотокамери. Примітка: Об’єктиви формату DX призначені для використання тільки з дзеркальними фотокамерами з одним об’єктивом формату DX, наприклад фотокамерами серій D90 або D300. Кут огляду об’єктиву фотокамери формату DX дорівнює куту огляду об’єктиву фотокамери формату 35 мм з більшою приблизно в 1,5 × рази фокусною відстанню. ■ Будова об’єктиву

• Бленда об'єктива p. 110
• Фіксатор p. 110
• Кільце фокусування p. 111
• Кільце масштабування p. 111
• Шкала фокусної відстані p. 115
• Мітка фокусної відстані Мітка встановлення об’єктива.110 гумова прокладка для кріплення об’єктива p. 114
• Контакти мікропроцесора p. 114
• Перемикач режимів A-M p. 111
• Перемикач ON/OFF зменшення вібрацій p. 1121

■ Приєднання і від’єднання об’єктиву Приєднання об'єктиву Від’єднання об’єктиву ■ Бленда об’єктива Бленда захищає об'єктив та блокує розсіяне світло, яке може спричинити появу відблисків та ореолів. Приєднання та від'єднання бленди

Вимкніть фотокамеру і зніміть захисну кришку.

Зніміть кришку об’єктива.

Приєднайте об’єктив. Сумістіть мітку встановлення об’єктива з міткою встановлення на корпусі фотокамери, вставте об’єктив у байонет, і обертайте об’єктив проти годинникової стрілки, доки не клацне, а мітка встановлення об’єктива займе верхнє

Вимкніть фотокамеру.

Зніміть об’єктив. Щоб від'єднати об'єктив, натисніть на кнопка розблокування об’єктива і обертайте об'єктив за годинниковою стрілкою. Натисніть на фіксатори (q) та приєднайте або від'єднайте бленду (w). Коли блендою не користуються, її можна перевернути та установити протилежною стороною на об'єктив.111

■ Зум і глибина різкості ■ Фокусування Режим фокусування визначається режимом фокусування фотокамери і положенням перемикача режимів A-M на об'єктиві. Інформацію про вибір режиму фокусування фотокамери дивіться в посібнику користувача. Автофокусування Ручне фокусування Перед фокусуванням обертайте кільце масштабування, щоб встановити фокусну відстань і скадрувати зображення. Якщо фотокамера пропонує попередній перегляд глибини різкості (зменшення діафрагми), глибину різкості також можна заздалегідь побачити у видошукачі. Примітка: Фокусна відстань об'єктиву зменшується зі скороченням дистанції фокусування.Режим фокусування фотокамериРежим фокусування об'єктиву

АФ АвтофокусуванняРучне фокусування з електронним далекоміромMF —

Установіть на фотокамері режим AF (автофокусування).

Пересуньте перемикач режимів A-M на об'єктиві в положення A.

Сфокусуйте. Натисніть кнопку спуску затвора наполовину, щоб сфокусуватися. Будьте обережні, щоб не торкнутися кільця фокусування, коли фотокамера фокусується.

Пересуньте перемикач режимів A-M на об'єктиві в положення M.

Сфокусуйте. Сфокусуйте вручну за допомогою кільця фокусування. Ручне фокусування може бути використане незалежно від обраного режиму фокусування фотокамери.112

■ Зменшення вібрацій (VRII) Функція зменшення вібрацій (VRII) зменшує розмиття, спричинене струсами фотокамери, дозволяючи подовшити витримку на чотири стопи в порівнянні зі зйомкою без використання VRII (вимірювання компанії Nikon; результати можуть різнитися, багато залежить від вміння і вподобань фотографа та умов зйомки). Якщо доступні такі довгі витримки, це дозволяє фотографувати в багатьох ситуаціях без штативу. Використання перемикача ON/OFF зменшення

Використання зменшення вібрацій: примітки

• Під час користування зменшенням вібрацій натисніть кнопку спуску затвора наполовину і почекайте, поки зображення у видошукачі стабілізується, потім натисніть кнопку спуску затвора повністю.

• Коли фотокамера працює в режимі панорамування, зменшення вібрацій використовується тільки до струсів, що не стосуються осі переміщення панорами (наприклад, якщо фотокамера знімає горизонтальну панораму, зменшення вібрацій застосовується тільки до вертикальних струсів), що дозволяє панорамувати плавно широкою дугою.

• Якщо використовується зменшення вібрацій, зображення у видошукачі може бути розмитим, якщо відпустити затвор. Це не є несправністю. Виберіть ON, щоб задіяти зменшення вібрацій. Зменшення вібрацій активується, коли кнопка спуску затвора натиснута наполовину, зменшуючи ефект тремтіння фотокамери для кращого кадрування і фокусування. Виберіть OFF, щоб вимкнути зменшення вібрацій.113

• Не вимикайте фотокамеру і не знімайте об’єктив, поки зменшення вібрацій активне. Якщо відключити живлення під час роботи зменшення вібрацій, об’єктив може тріскотіти при струсах. Це не є несправністю, і може бути виправлено, якщо об'єктив приєднати знову та увімкнути фотокамеру.

• Якщо фотокамера обладнана вбудованим спалахом, зменшення вібрацій буде вимкнено, поки спалах заряджається.

• Вимкніть зменшення вібрацій, коли фотокамера надійно закріплена на штативі, але не вимикайте, коли головка штативу не зафіксована, чи при використанні моноподу. ■ Діафрагма Установки діафрагми змінюються під керуванням фотокамери. Зум і максимальне значення діафрагми Зміни зуму можуть змінювати максимальні значення діафрагми

/3 EV. Проте фотокамера автоматично враховує це при встановленні експозиції, тому ніяких змін в налаштуваннях фотокамери після налаштування зуму робити не треба. ■ Вбудовані спалахи Коли використовується вбудований спалах, зніміть бленду, щоб запобігти віньєтуванню (тінь, що утворює об'єктив, заважає вбудованому спалаху).114

■ Догляд за об'єктивом

• Не піднімайте та не тримайте об'єктив або фотокамеру тільки за

• Слідкуйте за тим, щоб контакти мікропроцесора завжди були

• В разі пошкодження гумової прокладки для кріплення об’єктива негайно припиніть користування і зверніться до авторизованого сервісного центру компанії Nikon за

• Видаляйте пил, пух та ворс з поверхонь об'єктиву за допомогою пристрою для обдування. Щоб видалити відбитки пальців та бруд, користуйтеся м'якою чистою бавовняною тканиною або спеціальними серветками для чищення об'єктивів та невеликою кількістю етанолу або рідини для чищення об'єктивів, витирайте поверхню коловими рухами від центру; будьте обережні, не залишайте розводів і не торкайтеся пальцями скла.

• Для чищення об'єктиву забороняється користуватися органічними розчинниками, такими як розріджувач для фарб або бензол.

• Для захисту передньої лінзи об'єктиву використовуйте бленду або NC фільтри.

• Закривайте об'єктив передньою та задньою кришками перед тим, як покласти його в м'який чохол.

• Якщо не збираєтесь користуватися об'єктивом довгий термін, зберігайте його в прохолодному сухому місці, щоб запобігти плісняви та корозії. Не зберігайте пристрій під прямим сонячним світлом та поряд з нафталіновими або камфорними засобами проти молі.

• Утримуйте об'єктив сухим. Корозія внутрішнього механізму може призвести до невідновного пошкодження.

• Якщо зберігати об'єктив в місцях з високою температурою, це може пошкодити або деформувати компоненти, зроблені з посиленої пластмаси. ■ Додаткове приладдя

• 58 мм передня кришка об’єктива на фіксаторах LC-58

• Задня кришка об'єктива LF-4

• Кришка байонету HB-57

• М'який чохол для об'єктиву CL-1020115

■ Сумісне приладдя 58 мм накрутні фільтри ■ Технічні характеристики Компанія Nikon залишає за собою право змінювати характеристики пристрою, розглянуті в цьому посібнику, будь-коли та без попереднього повідомлення. Об'єктив типу G AF-S DX з вбудованим мікропроцесором та байонетом F Nikon Фокусна відстань 55–300 мм Максимальне значення діафрагми f/4,5–5,6 Конструкція об’єктиву 17 елементів в 11 групах (включно з 2 елементами зі скла ED і одним елементом HRI) 28 ° 50 ′–5 ° 20 ′ Шкала фокусної відстані Позначено в міліметрах (55, 70, 100, 135, 200, 300) Інформація про відстань Виведення на фотокамеру Масштабування Ручне масштабування за допомогою незалежного кільця масштабування Фокусування Автофокусування, що керується SWM мотором, ручне фокусування Зменшення вібрацій Зміщення об’єктива з використанням voice coil motors (VCMs) Мінімальна дистанція фокусування 1,4 м від фокальної площини в усіх положеннях масштабування Кількість пелюсток діафрагми 9 (заокруглений отвір діафрагми при повному розкритті) Повністю автоматична Діапазон діафрагми

• Фокусна відстань 55 мм : f/4,5 - f/22• Фокусна відстань 300 мм: f/5,6 - f/29 Вимірювання Повна діафрагма Розмір фільтра 58 мм (P = 0,75 мм)

Приблизн. діаметр 76,5 мм × 123 мм (відстань від фланця байонета об'єктиву фотокамери) Приблизн. 530 г116
