MANUALE UTENTE Nikkor AFS DX 55300mm f4.55.6G ED VR NIKON

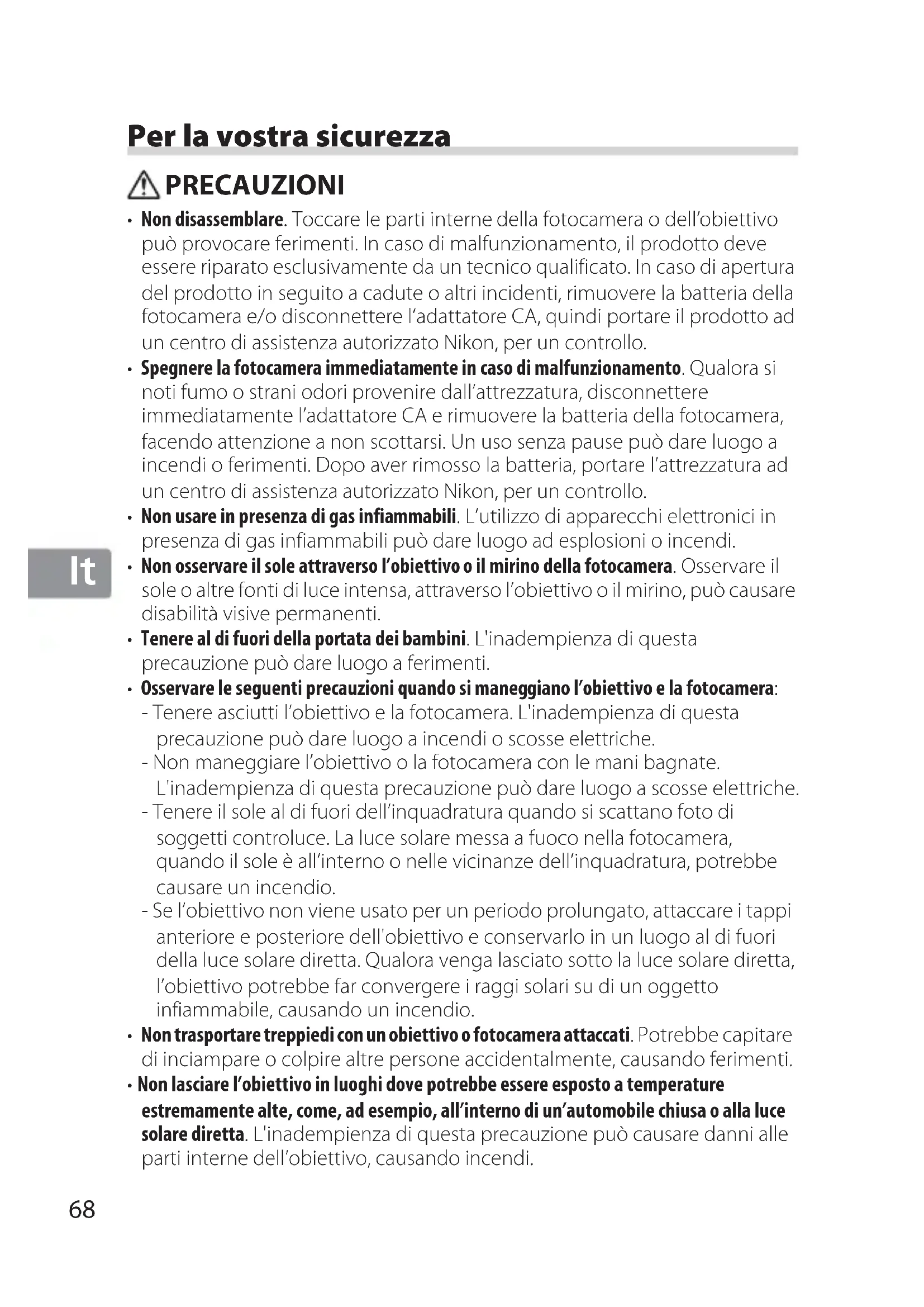

Per la nostra sicurezza

PRECAUZIONI

• Non disassemblare. Toccare le parti interne della fotocamera o dell'obiettivo può provocare ferimenti. In caso di malfunzionamento, il prodotto devese essere riparato esclusivamente da un technician qualificato. In caso di apertura del prodotto in seguito a cadute o altri incidenti, rimuovere la batteria della fotocamera e/o disconnettere l'adattatore CA, quando portare il prodotto ad un centro di assistenza autorizzato Nikon, per un controllo.
• Spegnere la fotocamera immediamente in caso di malfunzionamento. Qualora si noti fumo o strani odori provenire dall'attrezzatura, disconnettere immediatamente l'adattatore CA e rimuovere la batteria della fotocamera, facendo attenzione a non scottarsi. Un uso senza pausecould dare luogo a incendi o ferimenti. Dopao aver rimosso la batteria, portare l'attrezzatura ad un centro di assistenza autorizzato Nikon, per un controllo.
• Non usare in presenza di gas infiammabili. L'utilizzo di apparecchi elettronici in presenza di gas infiammabili cui do dare luogo ad esplosioni o incendi.
• Non osservare il sole attraverso l'obiettivo o il mirino della fotocamera. Osservare il sole o altre fonti di luce intensa,attraverso l'obiettivo o il mirino,puo causare disabilità visive permanenti.

• Tenere al di fuori della portata dei bambini. L'inadempienza di但这a precauzione può dare luogo a ferimenti.
  Osservare le seguenti precauzioni quando si maneggiano l'obiettivo e la fotocamera:

• Tenere asciutti l'obiettivo e la fotocamera. L'inadempienza di esta precauzione cui do dare luogo a incendi o scosse elettriche.

• Non maneggiare l'obiettivo o la fotocamera con le mani bagnate. L'inadempienza di但这a precauzione cui dare luogo a scosse elettriche.
• Tenere il sole al di fuori dell'inquadratura quando si scattano foto di soggetti controuce. La luce solare messa a fuoco nella fotocamera, quando il sole è all'interno o nelle vicinanze dell'inquadratura, potrebbe causare un incendio.
• Se l'obiettivo non viene usato per un periodo prolongato, attaccare i tappi anteriore e posteriore dell'obiettivo e conservarlo in un luogo al di fuori della luce solare diretta. Qualora venga lasciato sotto la luce solare diretta, l'obiettivo potrebbe far convergere i raggi solari su di un oggetto inflammabile, causando un incendio.

Non trasportare treppiedi con un obiettivo o fotocamera attaccati. Potrebbe capitare di inciampare o colpire及其他 persona accidentalmente, causando ferimenti.
- Non lasciare l'obiettivo in luoghi dove potrebbe essere esesto a temperature extremamente alto, come, ad esempio, all'interno di un'automobile chiusa o alla luce solare diretta. L'inadempienza di但这a precauzione cui possa datti alle parti interne dell'obiettivo, causando incendi.

Grazie per averere acquistato un obiettivo AF-S DX NIKKOR 55-300 mm f/4,5-5,6G ED VR. Prima di utilizzare quello prodotto, si prega di leggere accuramente sua queste istruzioni sua il manuale della fotocamera.

Nota: è possibile usare obiettivi DX solo con fotocamera reflex digitali con obiettivo singolo in formato DX, come le series D90 e D300. L'angolo di campo di un obiettivo montato su una fotocamera in formato DX è equivalente a quello di un obiettivo con una lunghezza facale maggiore di circa 1,5 × montato su una fotocamera in formato 35 mm.

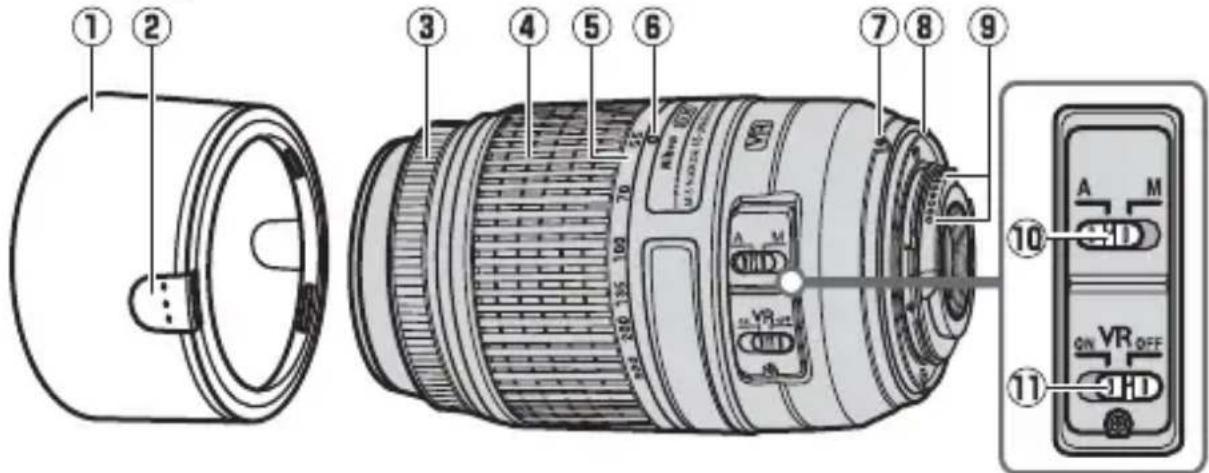

■Componenti dell'obiettivo

① Paraluce. 70
② Blocco. 70
③ Anello di messa a fuoco.71
④ Anello zoom 71
⑤ Scala delle lunghezze focali....75
Riferimento Scala lunghezze focali

⑦ Riferimento di innesto obiettivo. 70
Guarnizione in gomma di innesto objettivo. 74
9 Contatti CPU. 74
10 Commutatore modulo A-M. 71
11 Selettore ON/OFF riduzione vibrazioni. 72

Attacco e rimozione dell'obiettivo

Attacco dell'obiettivo

1 Spagnere la fotocamera e rimuovere il tappo corpo macchina della fotocamera.

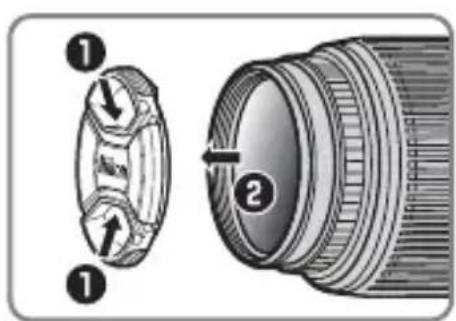

2 Rimuovere il tappo dell'obiettivo.
3 Attaccare I'obiettivo.

Mantenendo il riferimento di innesto obiettivo allineato con il riferimento di innesto sul corpo macchina, posizionare l'obiettivo nell'inesto a baionetta della fotocamera, quando ruotare l'obiettivo in senso antiorario fino ad avvertire uno scatto quando il riferimento di innesto obiettivo si trova in alto.

It

Rimozione dell'obiettivo

1 Spagnere la fotocamera.
2 Rimuovere I'obiettivo.

Per rimuovere l'obiettivo, premere il pulsante di sblocco obiettivo nelle si ruota l'obiettivo in senso orario.

II paraluce

Il paraluce protegge l'obiettivo e blocca la luce diretta che altrimenti potrebbe causare effetti di luce parasssita o immagini fantasma.

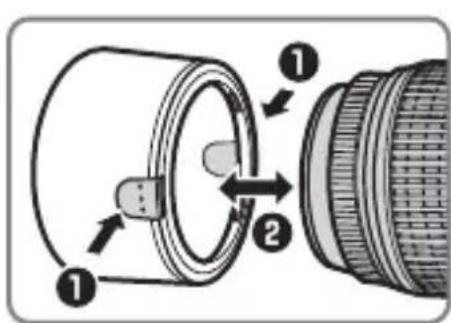

Fissaggio e rimozione del paraluce

Premere i blocchi (1) e fissare o rimuovere il paraluce (2). Il paraluce cui è essere girato su se stesso e montato sull'obiettivo quando non utilizzato.

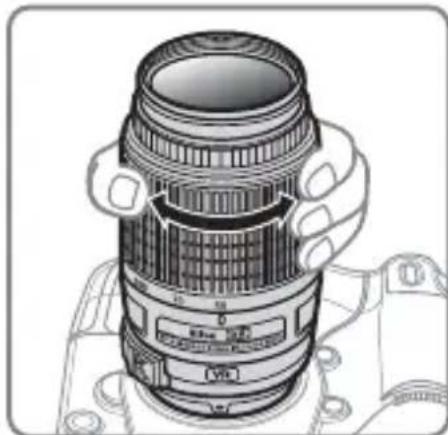

Zoom e profondità di campo

Prima diMETTEREa fuoco,ruotare I'anello zoom per regolare la lunghezza facale e inquadrare la fotografia. Se la fotocamera è dotata di anteprima di profondità di campo (stop down),è possibile visualizzare l'anteprima di profondità di campo nel mirino.

Nota: La lunghezza focale dell'obiettivo diminuisce all'accoriarsi della distanza di messa a fuoco.

■Messa a fuoco

Il modo di messa a fuoco è determinato dal modo messa a fuoco della fotocamera e alla posizione del commutatore modo A-M dell'obiettivo. Vedere il manuale della fotocamera per informazioni sulla selezione del modo di messa a fuoco della fotocamera.

Modo messa a fuoco fotocamera	Modo messa a fuoco obiettivo
	A	M
AF Autofocus		Messa a fuoco manuale con telemetro elettronico
MF—

Autofocus

Impostare la fotocamera a AF (autofocus).
2 Far scorrere il commutatore modo A-M dell'obiettivo su A.
3 Messa a fuoco.

Premere il pulsante di scatto a metà corsa perMETTERE a fuoco. Far attenzione a non toccare l'anello di messa a fuocomo nelle fotocamera mette a fuoco.

Messa a fuoco manuale

1 Far scorrere il commutatore modo A-M dell'obiettivo su M.
2 Messa a fuoco.

Mettere a fuoco manualmente using l'anello di messa a fuoco dell'obiettivo. La messa a fuoco manuale cui èssere usata con qualsiasi modo messa a fuoco selezionato alla fotocamera.

■Riduzione vibrazioni (VRII)

La Riduzione vibrazioni (VRII) riduce le sfocature dovute al movimento della fotocamera, permettendo l'uso di tempi di posa fino a quattro stop più lenti rispetto a quelli che si dovrebbero usare nelle stesse condizioni (misurazioni Nikon; gli effetti possono variare in base al fotografo e alle condizioni di ripresa). Ciò amplia la gamma dei tempi di posa disponibili e permette di scattare fotografia a mano, perché l'utilizzo di treppiedi, nelle più svariate situazioni.

Utilizzato il selettore ON/OFF riduzione vibrazioni

Selezionare ON per abilitare la riduzione vibrazioni.

La riduzione vibrazioni viene attivata quando il pulsante di scatto è premuto a metà corsa, riducendo gli effetti del movimento della fotocamera per ottenere un'inquadratura e una messa a fuoco migliorori.

Selezionare OFF per disattivare la riduzione vibrazioni.

Uso della riduzione vibrazioni: note

• Quando si usa la riduzione vibrazioni, premere il pulsante di scatto a metà corsa e attendere che l'immagine nel mirino si stabilizzi, prima di premere del tutto il pulsante di scatto.
• Quando si esegue un panning con la fotocamera, la riduzione vibrazioni viene applicata solo al movimento che non fa parte del panning (ad esempio, se la fotocamera esegue un panning orizzontale, la riduzione vibrazioni viene applicata solo ai movimenti verticali), rendendo molto più semplice effettuare un ampio movimento di rotazione della fotocamera.

• Quando è attiva la riduzione vibrazioni, l'imagine nel mirino potrebbe risultare sfocata dopo lo scatto. Ciò non indica un malfunzionamento.

• Non spegnere la fotocamera e non rimuovere l'obiettivo nelle la riduzione vibrazioni è attiva. Se viene interrotta l'alimentazione all'obiettivo nelle la riduzione vibrazioni è attiva, l'obiettivo potrebbe tintinnare quando viene scosso. Ciò non rappresenta un malfunzionamento e può essere corretto attaccando nuovamente l'obiettivo e riaccendendo la fotocamera.

• Se la fotocamera è dotata di un flash incorporado, la riduzione vibrazioni verrà disattivata quando il flash sta caricando.
• Disattivare la riduzione vibrazioni quando la fotocamera è montata saldamente su un treppiedi ma lasciarla attiva se la testa del treppiedi non è salute o quando si usa un monopiede.

Diaframma

L'apertura del diaframma è regolata tramite i controli della fotocamera.

Zoom e aperture massima

Modifiche dello zoom possono alterare l'aperture massima forn o a^2 /3 EV. La fotocamera tiene come quene conto di ciò quando imposta l'esposizione e non è necessaria alcuna modifica alle impostazioni della fotocamera in seguito a modifiche allo zoom.

Unità flash incorporate

Quando si usa il flash incorporeto con fotocamere dotate di unità flash incorporate, rimuovere l'eventuale paraluce dall'obiettivo per prevenir vignettature (effetti dovuti all'ombra del margine del paraluce quando si utilizes il flash incorporato).

It

Cura dell'obiettivo

• Non afferrare o mantenere l'obiettivo o la fotocamera usando solo il paraluce.
• Mantenere puliti i contatti CPU.
• Nel caso in cui la guarnizione in gomma di innesto obiettivo sia danneggiata, interrompere immediatamente l'utilizzo e portare l'obiettivo ad un centro assistenza autorizzata Nikon per la riparazione.
• Usare una pompetta per rimuovere polvere e pelucchi alla superficie della lente dell'obiettivo. Per rimuovere macchie e impronte digitali, applicare una piccola quantità di etanolo o di pulitore per lenti su un tessuto in cotone o in micro-fibra e pulire la lente con un movimento circolare dal centro verso l'esterno, avendo cura di non lasciare macchie e di non toccare il vetro con le dita.
• Per la pulizia della lente non usare mai solventi organici, come solventi per vernici o benzene.
• Il paraluce o filtri NC possono essere usati per proteggere l'elemento frontale dell'obiettivo.
• Attaccare i tappi anteriore e posteriore prima di riporre l'obiettivo nella sua borsa flessibile.
• Se si prevede di non utilizzato l'obiettivo per un periodo prolongato, conservarlo in un luogo fresco e asciutto, onde evitare che si creino muffa e ruggine. Non conservare in luoghi esposti alla luce diretta del sole o in presenza di naftalina o canfora.
• Tenere asciutto l'obiettivo. La presenza di ruggine nel meccanismo interno potrebbe causare un danno irreparabile.
• Lasciare l'obiettivo in luoghi estremamente caldi cui dovanneggiare o deformare le parti realizzate in plastica rinsforzata.

■Accessori in dotazione

• Tappo dell'obiettivo anteriore LC-58, a scatto, 58 mm
• Copriobiettivo posteriori LF-4
• Paraluce a baionetta HB-57
• Portaobiettivo flessibile CL-1020

■Accessori compatibili

Filtri a vite 58mm

■Specifiche

Tipo Obiettivo DX di tipo	G AF-S con CPU incorpORA ed innesto a baionetta Nikon F-mount
Lunghezza foscale 55–300 mm
Apertura massima f/4,5–5,6
Costruzione obiettivo	17 elementi in 11 gruppi (inclusi 2 elementi obiettivo ED ed un elemento obiettivo HRI)
Angolo di campo	28° 50'–5° 20'
Scala delle lunghezze focali	Graduata in millimetri (55,70,100,135,200,300)
Informazioni sulla distance	nviate alla fotocamera
Zoom Zoom manuale con	anello zoom indipendente
Messa a fuoco Autofocus controllato da Motore Silent Wave, messa a fuoco manuale
Riduzione vibrazioni Decentramento ottico con motori voice coil (VCMs)
Distanza minima di messa a fuoco	1,4 m dal piano foscale in tutte le posizioni dello zoom
Lamelle del diaframma 9 (apertura circolare del diaframma)
Diaframma Completamente automatico
Gamma del diaframma	• Lunghezza foscale 55 mm: da f/4,5 a f/22 • Lunghezza foscale 300 mm: da f/5,6 a f/29
Misurazione esposimetrica	Apertura massima
Dimensione attaccohetto	58 mm (P=0,75 mm)
Dimensioni	Circa 76,5 mm di diametro × 123 mm (distanza alla flangia di inesto dell'obiettivo della fotocamera)
Peso	Circa 530 g

Nikon si riserva il diritto diambiare le specifiche hardware descritte in quello manuale in qualsiasi momento e alla previa notifica.
