MODE D'EMPLOI Nikkor AFS DX 55300mm f4.55.6G ED VR NIKON

Pour votre sécurité ATTENTION

• Ne pas démonter. Toucher les parties internes de l’appareil photo ou de l’objectif peut provoquer des blessures. En cas de dysfonctionnement, le produit devra être réparé par un technicien qualifié uniquement. Si le produit s’ouvre à cause d’une chute ou de tout autre accident, retirez l’accumulateur de l’appareil photo et/ou débranchez l’adaptateur secteur et confiez le produit à un centre Nikon agréé pour le faire vérifier.

Mettre immédiatement l’appareil hors tension en cas de dysfonctionnement . Si vous détectez de la fumée ou une odeur inhabituelle provenant de l’équipement, débranchez immédiatement l’adaptateur secteur et retirez l’accumulateur de l’appareil photo, tout en prenant soin de ne pas vous brûler. Poursuivre son utilisation peut provoquer un incendie ou des blessures. Après avoir retiré l’accumulateur, confiez l’équipement à un centre Nikon agréé pour le faire vérifier.

Ne pas utiliser en présence de gaz inflammable . L’utilisation d’équipement électronique en présence d’un gaz inflammable peut provoquer une explosion ou un incendie.

• Ne pas regarder le soleil avec l’objectif ou le viseur de l’appareil photo. Regarder le soleil ou toute autre source lumineuse intense avec l’objectif ou le viseur peut provoquer des troubles de la vision irréversibles.

• Tenir éloigné des enfants. Le non-respect de cette précaution peut provoquer des blessures.

Suivre les précautions ci-dessous lors de la manipulation de l’objectif et de l’appareil photo

- Tenir l’objectif et l’appareil photo au sec. Le non-respect de cette précaution peut provoquer un incendie ou un choc électrique. - Ne pas manipuler l’objectif ou l’appareil photo avec des mains mouillées. Le non-respect de cette précaution peut provoquer un choc électrique. - Ne pas inclure le soleil dans le cadrage lors de la prise de vue de sujets en contre-jour. La concentration de la lumière du soleil dans l’appareil photo lorsque le soleil est dans ou à proximité du champ de l’image peut provoquer un incendie. - Si vous n’avez pas l’intention d’utiliser l’objectif pendant une période prolongée, fixez les bouchons avant et arrière et rangez l’objectif hors de la lumière directe du soleil. Si l’objectif est laissé en contact direct avec la lumière du soleil, les rayons peuvent toucher des objets inflammables, provoquant ainsi un incendie.

• Ne pas porter un trépied sur lequel un objectif ou l’appareil photo est fixé. Vous risqueriez de trébucher ou de frapper accidentellement des personnes, provoquant ainsi des blessures.

• Ne pas laisser l’objectif là où il serait exposé à des températures élevées, comme une voiture fermée ou à la lumière directe du soleil. Le non-respect de cette précaution peut avoir des répercussions sur les parties internes de l’objectif, pouvant provoquer un incendie.29

Nous vous remercions d’avoir acheté l’objectif AF-S DX NIKKOR 55–300 mm f/4.5–5.6G ED VR. Avant d’utiliser ce produit, veuillez lire attentivement ces instructions et le manuel de l’appareil photo. Remarque : les objectifs DX ne doivent être utilisés qu’avec des appareils photo numériques reflex de format DX tels que la gamme D90 ou D300. L’angle de champ d’un objectif sur un appareil photo au format DX est équivalent à celui d’un objectif avec une focale environ 1,5 × plus longue montée sur un appareil photo au format 24×36 mm. ■ Parties de l’objectif

• Parasoleil p. 30
• Repère p. 30
• Bague de mise au point p. 31
• Bague de zoom p. 31
• Échelle des focales p. 35
• Repère de l'échelle des focales Repère de montage de l’objectif p. 30
• Joint en caoutchouc de la monture d’objectif p. 34
• Contacts du microprocesseur p. 34
• Commutateur de mode A-M p. 31
• Commutateur MARCHE / ARRÊT pour la réduction de vibration p. 3230

■ Fixer et retirer l’objectif Fixer l’objectif Retirer l’objectif ■ Parasoleil Le parasoleil protège l’objectif et bloque la lumière diffusée pouvant causer de la lumière parasite ou une image fantôme. Fixation et retrait du parasoleil

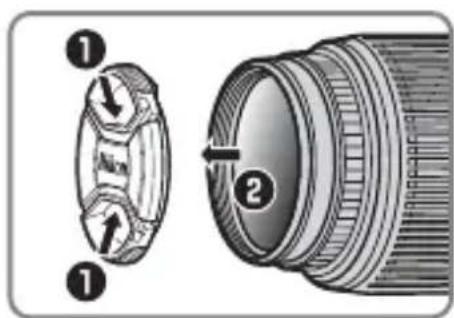

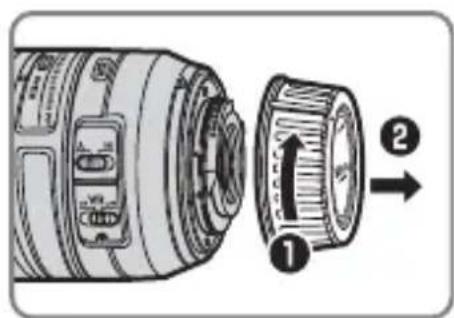

Mettez l’appareil photo hors tension et retirez le bouchon de boîtier de l’appareil. Retirez le bouchon d'objectif. Fixez l’objectif. En maintenant le repère de montage de l’objectif aligné avec le repère de montage sur le boîtier de l'appareil photo, positionnez l’objectif dans la monture à baïonnette de l’appareil puis faites tourner l’objectif dans le sens opposé des aiguilles d’une montre jusqu’à ce qu’il s'emboîte, le repère de montage de l’objectif vers le haut.

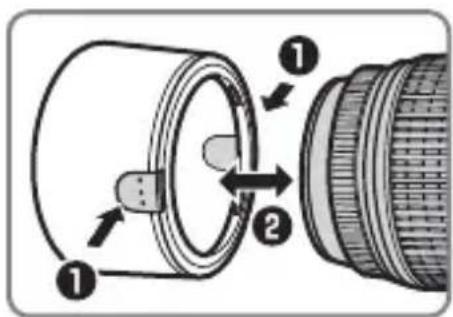

Mettez l’appareil photo hors tension. Retirez l’objectif. Pour retirer l'objectif, appuyez sur la commande de déverrouillage de l'objectif tout en tournant l'objectif dans le sens des aiguilles d'une montre. Appuyez sur les loquets (q) pour fixer ou retirer le parasoleil (w). Le parasoleil peut être retourné et monté sur l’objectif lorsqu’il n’est pas utilisé.31

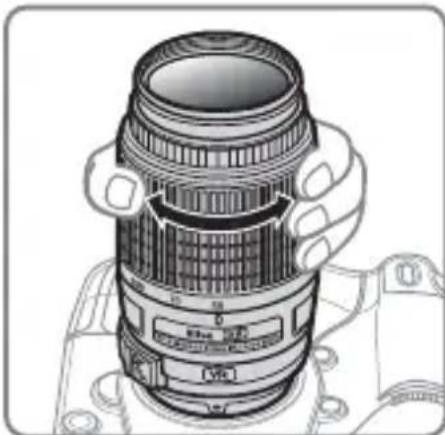

■ Zoom et Profondeur de champ ■ Mise au point Le mode de mise au point est déterminé par le mode de mise au point de l'appareil photo et la position du commutateur de mode A-M de l'objectif. Reportez-vous au manuel de l'appareil photo pour plus d'informations sur la sélection du mode de mise au point de l'appareil photo. Autofocus Mise au point manuelle Avant de faire la mise au point, tournez la bague de zoom pour régler la focale et cadrer la photographie. Si l’appareil photo offre un aperçu de la profondeur de champ (fermeture du diaphragme), il est possible d’avoir un aperçu de la profondeur de champ dans le viseur. Remarque : La focale de cet objectif diminue lorsque la distance de mise au point se réduit.Mode de mise au point de l’appareil photoMode de mise au point de l'objectif A M AF AutofocusMise au point manuelle avec télémètre électroniqueMF — Réglez l'appareil photo sur AF (autofocus). Positionnez le commutateur de mode A-M de l'objectif sur A. Effectuez la mise au point. Appuyez sur le déclencheur à mi-course pour faire la mise au point. Veillez à ne pas toucher la bague de mise au point lorsque l’appareil photo effectue la mise au point.

Positionnez le commutateur de mode A-M de l'objectif sur M. Effectuez la mise au point. Effectuez la mise au point manuellement en utilisant la bague de mise au point de l’objectif. La mise au point manuelle peut être utilisée quel que soit le mode de mise au point sélectionné avec l’appareil photo.32

■ Réduction de vibration (VRII) La réduction de vibration (VRII) réduit le flou causé par les mouvements de l'appareil, permettant de choisir des vitesses d'obturation jusqu'à quatre fois plus lentes que celles normalement utilisées (mesures Nikon ; les effets varient en fonction du photographe et des conditions de prise de vue). Cela augmente la plage des vitesses d’obturation disponibles et permet de prendre des photos à main levée, sans pied, dans une vaste gamme de situation. Utilisation du commutateur MARCHE /ARRÊT pour la réduction de vibration Utiliser la réduction de vibration : Remarques

• Lorsque vous utilisez la réduction de vibration, appuyez sur le déclencheur à mi-course et attendez que l’image se stabilise dans le viseur avant d’appuyer sur le déclencheur jusqu’en fin de course.

• Lorsque l’appareil photo est en mode panoramique, la réduction de vibration s’applique uniquement au mouvement ne faisant pas partie du panoramique (si l’appareil photo est en mode panoramique horizontal par exemple, la réduction de vibration s'applique uniquement au mouvement vertical), ce qui est plus facile pour faire un panoramique régulier en un arc large.

• Lorsque la réduction de vibration est activée, l’image dans le viseur peut être floue une fois le déclencheur relâché. Cela n’indique pas un dysfonctionnement.

électionnez ON (ACTIVÉ) pour activer la réduction de vibration. La réduction de vibration est activée lorsque vous appuyez à mi-course sur le déclencheur, réduisant ainsi les effets du bougé d'appareil pour vous permettre d’améliorer le cadrage et la mise au point. Sélectionnez OFF (DÉSACTIVÉ) pour désactiver la réduction de vibration.33

• Ne mettez pas l’appareil photo hors tension et ne retirez pas l’objectif pendant que la réduction de vibration est activée. Si l’alimentation de l’objectif est coupée alors que la réduction de vibration est activée, l’objectif peut vibrer s’il est secoué. Il ne s’agit pas d’un dysfonctionnement et cela peut être corrigé en refixant l’objectif et en mettant l’appareil photo sous tension.

• Si l’appareil photo est équipé d’un flash intégré, la réduction de vibration est désactivée pendant que le flash charge.

• Désactivez la réduction de vibration lorsque l’appareil photo est monté sur un pied, mais maintenez-la si la tête du pied n’est pas stabilisée ou si vous utilisez un monopode. ■ Ouverture Pour régler l’ouverture, utilisez les commandes de l’appareil photo. Zoom et ouverture maximum Modifier le zoom peut altérer l’ouverture maximum jusqu’à

/3 IL. L’appareil photo prend cela automatiquement en compte lors du réglage de l’exposition et aucune modification des réglages de l’appareil photo n’est nécessaire après les ajustements du zoom. ■ Flash intégré Lors de l’utilisation d’un flash intégré sur les appareils photo équipés d’un flash intégré, enlevez le parasoleil pour éviter l’effet de vignettage (ombres créées lorsque l’extrémité de l’objectif obscurcit le flash intégré).34

■ Entretien de l’objectif

• Ne prenez pas ou ne tenez pas l’objectif ou l’appareil photo en saisissant uniquement le parasoleil.

• Maintenez les contacts du microprocesseur propres.

• Si le joint en caoutchouc de la monture d’objectif est endommagé, cessez immédiatement l’utilisation et amenez l’objectif à un centre Nikon agréé pour le faire réparer.

• Utilisez une soufflette pour enlever la poussière et les peluches sur la surface de l’objectif. Pour effacer les taches et les traces de doigt, imprégnez un morceau de tissu propre en coton avec une petite quantité d’éthanol ou de nettoyant pour objectif ou utilisez une lingette de nettoyage d’objectif, et nettoyez avec un mouvement circulaire à partir du centre vers l’extérieur, tout en prenant soin de ne pas laisser de taches et de ne pas toucher le verre avec vos doigts.

• N’utilisez jamais de solvants organiques comme un diluant à peinture ou du benzène pour nettoyer l’objectif.

• Le parasoleil ou les filtres NC peuvent être utilisés pour protéger l'élément de lentille frontale.

• Fixez les bouchons avant et arrière avant de placer l’objectif dans son étui.

• Si vous n’avez pas l’intention d’utiliser l’objectif pendant une périod e prolongée, rangez-le dans un endroit frais et sec pour éviter la moisissure et la rouille. Ne pas ranger à la lumière directe du soleil ou avec des boules antimites de naphtaline ou de camphre.

• Tenez l’objectif au sec. La formation de rouille sur le mécanisme interne peut causer des dégâts irréparables.

• Laisser l’objectif dans des endroits extrêmement chauds peut endommager ou déformer les éléments composés de plastique renforcé. ■ Accessoires fournis

• Bouchon avant d'objectif encliquetable LC-58 58 mm

• Bouchon arrière d'objectif LF-4

• Parasoleil à baïonnette HB-57

• Etui souple pour objectif CL-102035

■ Accessoires compatibles Filtres à visser 58 mm ■ Caractéristiques Nikon se réserve le droit de modifier les caractéristiques du matériel décrit dans ce manuel à tout moment et sans préavis. Type Objectif AF-S DX type G avec microprocesseur intégré et monture F Nikon Focale 55–300 mm Ouverture maximale f/4.5–5.6 Construction optique 17 éléments en 11 groupes (comprenant 2 éléments de lentille ED et un élément de lentille HRI) Angle de champ 28 ° 50 ′–5 ° 20 ′ Échelle des focales Graduée en millimètres (55, 70, 100, 135, 200, 300) Informations de distance Communiquée au boîtier de l’appareil photo Zoom Zoom manuel utilisant une bague de zoom indépendante Mise au point Autofocus commandé par un moteur ondulatoire silencieux, mise au point manuelle Réduction de vibration Décentrement avec voice coil motors (VCMs) Distance minimale de mise au point 1,4 m à partir du plan focal quel que soit le réglage du zoom. Lamelles de diaphragme 9 (diaphragme circulaire) Diaphragme Intégralement automatique Plage des ouvertures • Focale 55 mm : f/4.5 à f/22

• Focale 300 mm : f/5.6 à f/29 Mesure Pleine ouverture Diamètre de fixation pour filtre 58 mm (P=0,75 mm) Dimensions Approx. 76,5 mm de diamètre × 123 mm (distance à partir du plan d’appui de la monture d’objectif de l’appareil photo) Poids Approx. 530 g36
