Τύπος προϊόντος	Τηλεόραση LED Full HD
Μάρκα	Sony
Μοντέλο	Bravia KDL50WG663
Μέγεθος οθόνης	50 ίντσες (διαγώνιος 126 cm)
Ανάλυση	1920 x 1080 pixel (Full HD)
Διαστάσεις (χωρίς βάση)	1130 x 660 x 80 mm (Μ x Υ x Β) περίπου
Βάρος (χωρίς βάση)	Περίπου 16 kg
Τροφοδοσία	AC 220-240 V, 50/60 Hz
Κατανάλωση ενέργειας	120 W (μέγ. σε αναμονή <0,5 W)
Τεχνολογία οθόνης	LED με άμεσο οπίσθιο φωτισμό
Γωνία θέασης	178° οριζόντια / 178° κάθετα
Συνδεσιμότητα	2x HDMI, 1x USB, Ethernet, ενσωματωμένο Wi-Fi, οπτική έξοδο ήχου, υποδοχή κεραίας
Κύριες λειτουργίες	Τηλεκείμενο, χρονοδιακόπτης, γονικός έλεγχος, λειτουργία αναμονής, EPG
Επιτοίχια τοποθέτηση	Συμβατό με βάση τοίχου Sony SU-WL450 (συνιστάται), χρησιμοποιήστε τουλάχιστον 4 βίδες 8 mm
Συντήρηση και καθαρισμός	Καθαρίστε με ένα μαλακό, στεγνό πανί. Μη χρησιμοποιείτε διαλύτες ή λειαντικά προϊόντα.
Ασφάλεια	Μην εκθέτετε σε υγρασία, μην φράζετε τα ανοίγματα εξαερισμού, μην αφήνετε τα παιδιά να σκαρφαλώνουν στην τηλεόραση.
Ανταλλακτικά και επισκευασιμότητα	Οι βίδες επιτοίχιας στερέωσης δεν παρέχονται. Αφαιρούμενη βάση τραπεζιού. Για οποιαδήποτε επισκευή, επικοινωνήστε με έναν εξουσιοδοτημένο εγκαταστάτη Sony.
Εγγύηση	2 έτη (σύμφωνα με την ισχύουσα νομοθεσία)

Συχνές ερωτήσεις - Bravia KDL50WG663 SONY

Πώς να εγκαταστήσω την τηλεόραση στον τοίχο;

Η εγκατάσταση πρέπει να γίνει από εξουσιοδοτημένο εγκαταστάτη Sony. Χρησιμοποιήστε την επιτοίχια βάση SU-WL450 (δεν παρέχεται) και ακολουθήστε τις οδηγίες του εγχειριδίου. Βεβαιωθείτε ότι ο τοίχος αντέχει τουλάχιστον 4 φορές το βάρος της τηλεόρασης (περίπου 64 kg). Χρησιμοποιήστε τουλάχιστον 4 βίδες διαμέτρου 8 mm κατάλληλες για το υλικό του τοίχου.

Ποιο είναι το βάρος της τηλεόρασης Bravia KDL50WG663;

Το βάρος της τηλεόρασης χωρίς βάση είναι περίπου 16 kg. Για επιτοίχια εγκατάσταση, ο τοίχος πρέπει να αντέχει τουλάχιστον 64 kg (4 φορές το βάρος).

Μπορώ να χρησιμοποιήσω μια γενική επιτοίχια βάση;

Η Sony συνιστά τη χρήση αποκλειστικά της επιτοίχιας βάσης SU-WL450 για αυτό το μοντέλο. Η χρήση μη καθορισμένης βάσης μπορεί να προκαλέσει κίνδυνο πτώσης και να βλάψει την τηλεόραση.

Πώς να καθαρίσω την οθόνη της τηλεόρασης;

Σβήστε την τηλεόραση και αφήστε την να κρυώσει. Χρησιμοποιήστε ένα μαλακό, στεγνό πανί για να σκουπίσετε την οθόνη. Μη χρησιμοποιείτε ποτέ χημικά, οινόπνευμα ή λειαντικά. Για επίμονους λεκέδες, βρέξτε ελαφρά το πανί με νερό.

Ποιες είναι οι σημαντικές προφυλάξεις ασφαλείας;

Μην φράζετε τα ανοίγματα εξαερισμού, μην εγκαθιστάτε την τηλεόραση κοντά σε πηγή θερμότητας ή υγρασίας. Μην αφήνετε τα παιδιά να σκαρφαλώνουν ή να κρέμονται από την τηλεόραση. Χρησιμοποιείτε καλώδιο τροφοδοσίας σε καλή κατάσταση και μην τραβάτε το καλώδιο.

Πώς να αφαιρέσω το πόδι της τηλεόρασης για επιτοίχια εγκατάσταση;

Τοποθετήστε την τηλεόραση με την όψη προς τα κάτω σε μια μαλακή επιφάνεια. Ξεβιδώστε τις βίδες της βάσης τραπεζιού. Φυλάξτε τις βίδες και τη βάση για μελλοντική χρήση. Ακολουθήστε την αντίστροφη διαδικασία από τον οδηγό εγκατάστασης.

Τι να κάνω αν η οθόνη είναι ραγισμένη ή κατεστραμμένη;

Μη χρησιμοποιείτε την τηλεόραση. Αποσυνδέστε αμέσως τη συσκευή και επικοινωνήστε με ένα εξουσιοδοτημένο κέντρο επισκευής Sony. Μην επιχειρήσετε να το επισκευάσετε μόνοι σας, καθώς μπορεί να είναι επικίνδυνο.

Είναι η τηλεόραση συμβατή με τυπικές βάσεις VESA;

Όχι, αυτό το μοντέλο είναι σχεδιασμένο μόνο για την επιτοίχια βάση Sony SU-WL450. Οι παρεχόμενες διαστάσεις διάτρησης δεν αντιστοιχούν στο πρότυπο VESA. Μη χρησιμοποιείτε άλλες βάσεις.

Μπορώ να συνδέσω μια μπάρα ήχου σε αυτήν την τηλεόραση;

Ναι, η τηλεόραση διαθέτει οπτική έξοδο ήχου και θύρες HDMI. Μπορείτε να συνδέσετε μια μπάρα ήχου μέσω HDMI ARC σε μία από τις θύρες HDMI ή μέσω της οπτικής εξόδου.

Πού μπορώ να κατεβάσω το πλήρες εγχειρίδιο;

Το πλήρες εγχειρίδιο είναι διαθέσιμο για δωρεάν λήψη στο notice-facile.com σε μορφή PDF. Μπορείτε επίσης να ζητήσετε μετάφραση στη γλώσσα σας παρέχοντας τη διεύθυνση email σας στη σελίδα του προϊόντος.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Bravia KDL50WG663 SONY

Πληροφορίες εγκατάστασης για τη χρήση της επιτοίχιας βάσης της Sony (SU-WL450)

Υποστηριζόμενα μοντέλα: KDL-50WG6□□ / 43WG6□□

* Οι πραγματικές ονόματες των μοντεάων, το "□□" υποδεικνύει τους αριθμούς ή/και χαρακτήρες του συγκεριμένου μοντέλου.

Προς τους πελάτες

Για λόγους προστασίας και ασφάλειας του προϊόντος, η Sony συνιστά ένθερμα η εγκατάσταση της τηλεόρασής σας να πραγματοποιείται από αντιπροσώπους της Sony ή εξουσιοδοτημένους τεχνικούς. Μην επιχειρήσετε να την εγκαταστήσετε μόνοι σας.

Προς τους αντιπροσώπους της Sony και τους τεχνικούς

Δώστε μεγάλη προσοχή στην ασφάλεια κατά την εγκατάσταση, την περιοδική συντήρηση και τον έλεγχο του προϊόντος αυτού.

Απαιτείται επαρκής εμπειρία για την εγκατάσταση του προϊόντος αυτού και ειδικότερα για να προσδιοριστεί η αντοχή του τοίχου που θα συγκρατεί το βάρος της τηλεόρασης. Αναθέστε την τοποθέτηση του προϊόντος αυτού στον τοίχο σε αντιπροσώπους της Sony ή σε εξουσιοδοτημένους τεχνικούς και δείξτε την απαραίτητη προσοχή στα θέματα ασφάλειας κατά την εγκατάσταση. Η Sony δεν αναλαμβάνει καμία ευθύνη για τυχόν ζημία ή τραυματισμό που ενδέχεται να προκληθεί από λανθασμένους χειρισμούς ή ακατάλληλη εγκατάσταση.

Τα αφορά η εγκατάσταση, ακολουθείτε τις οδηγίες και τις λειτουργίες της Επιθεώρησης Έργων, τον οδηγό εγκατάστασης της τηλεόρασης και τις οδηγίες σε αυτό το εγχειρίδιο.

Σχετικά με την ασφάλεια

Σας ευχαριστούμε που αγοράσατε αυτό το προϊόν.

Προς τους πελάτες

Για την εγκατάσταση αυτού του προϊόντος απαιτείται επαρκής τεχνική κατάρτιση. Αναθέστε την εγκατάσταση του προϊόντος σε αντιπροσώπους ή εξουσιοδοτημένους τεχνικούς της Sony και προσέξτε ιδιαίτερα την προφύλαξη ασφαλείας κατά τη διάρκεια της εγκατάστασης. Η Sony δεν φέρει ευθύνη για τυχόν ζημία ή τραυματισμό που προκλήθηκε από κακό χειρισμό ή λανθασμένη εγκατάσταση ή εγκατάσταση προϊόντος άλλου από καθορισμένο. Δεν παραβιάζονται τα νόμιμα δικαιώματά σας (εάν υπάρχουν).

Προς τους αντιπροσώπους της Sony

Η εγκατάσταση αυτού του προϊόντος απαιτεί επαρκή τεχνική κατάρτιση. Διαβάστε προσεκτικά το παρόν εγχειρίδιο οδηγιών, έτσι ώστε να εκτελέσετε εργασίες εγκατάστασης με ασφάλεια. Η Sony δεν αναλαμβάνει καμία ευθύνη για τυχόν ζημία ή τραυματισμό που ενδέχεται να προκληθεί από λανθασμένους χειρισμούς ή ακατάλληλη εγκατάσταση. Μετά την εγκατάσταση, παραδώστε αυτό το εγχειρίδιο στον πελάτη.

Το παρόν εγχειρίδιο παρουσιάει συνοπτικά το περιεχόμενο του προϊόντος, καθώς και σημαντικές προφυλάξεις, οι οποίες είναι απαραίτητες για την αποφυγή ατυχημάτων. Διαβάστε ΠΡΟΣΕΚΤΙΚΑ ΤΟ ΕΓΧΕΙΡΙΔΙΟ ΚΑΙ Χρησιμοποιήστε ΣΩΣΤΑ το προϊόν. Διαβάστε το παρόν εγχειρίδιο για ελλοντική χρήση.

Τα προϊόντα σχεδιάζονται με γνώμονα την ασφάλεια. Σε περίπτωση ανάβδευου χειρισμού ενδέχεται να προκαλοσοπροστούν σοβαροί λογυμικοί τραυματισμοί, ηλεκτροπληξία, ανάφλεξη ή πτώση του προϊόντος. Για να αποφύγετε τέτοιου είδους ατυχήματα, βεβαιωθείτε ότι ακολουθείτε τις προφυλάξεις ασφαλείας.

ΠΡΟΣΟΧΗ

Συμβατά προϊόντα

Αυτή η επιτοίχια βάση έχει σχεδιαστεί για χρήση με τα καθορισμένα μοντέλα τηλεοράσεων. Για τις τηλεοράσεις, ανατρέξτε στον οδηγό αναφοράς τους, προκειμένου να εξακριβώσετε εάν πρόκειται να χρησιμοποιήσετε την επιτοίχια βάση.

Προς τους πελάτες

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν δεν τηρούνται οι παρακάτω προφυλάξεις, ενδέχεται να προκληθεί σοβαρός τραυματισμός ή θάνατος λόγω ηλεκτροπληξίας, ανάφλεξης ή πτώσης του προϊόντος.

Φροντίστε να αναθέσετε την εγκατάσταση σε εξουσιοδοτημένους τεχνικούς και κρατήστε μακριά τα παιδιά κατά τη διάρκεια της εγκατάστασης.

Εάν η επιτοίχια βάση ή η τηλεόραση δεν εγκατασταθούν σωστά, ενδέχεται να προκύψουν τα ατυχήματα που αναφέρονται παρακάτω. Βεβαιωθείτε ότι η εγκατάσταση θα γίνει από εξουσιοδοτημένους τεχνικούς.

Η τηλεόραση ενδέχεται να πέσει και να προκαλέσει σοβαρούς τραυματισμούς, όπως συντριβή ή κατάγματα. Εάν ο τοίχος στον οποίο θα εγκαταστήσετε την επιτοίχια βάση είναι ασταθής, ανομοιόμορφος ή δεν είναι κατάλληλος για το βάρος, ενδέχεται να προκληθεί πτώση της μονάδας με συνέπεια τραυματισμούς ή υλικές ζημιές. Ο τοίχος πρέπει να αντέχει σε βάρος τουλάχιστον τέσσερις φορές το βάρος της τηλεόρασης.

(Ανατρέξτε στον οδηγό αναφοράς της τηλεόρασης σχετικά με το βάρος της.)

Εάν η επιτοίχια βάση δεν στερεωθεί σωστά στον τοίχο, ενδέχεται να προκληθεί πτώση της μονάδας με συνέπεια τραυματισμούς ή υλικές ζημιές.

Αναθέστε τη μεταφορά ή την αφαίρεση της τηλεόρασης σε εξουσιοδοτημένους τεχνικούς.

Εάν η μεταφορά ή η αφαίρεση της τηλεόρασης πραγματοποιηθεί από μη εξουσιοδοτημένο προσωπικό, ενδέχεται να προκληθεί πτώση της μονάδας με συνέπεια τραυματισμούς ή υλικές ζημιές. Φροντίστε η μεταφορά ή η αφαίρεση της τηλεόρασης να πραγματοποιηθεί από δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις μεγαλύτερες από 75 ίντσες).

Μην αφαιρείτε βίδες και μέσα την τοποθέτηση.

Σε διαφορετική περίπτωση, ενδέχεται να προκληθούν πτώσεις ή ανατροπές με συνέπεια τραυματισμούς ή υλικές ζημίες.

Μην τροποποιείτε τα χαρακτηριστικά της Επιτοιχίας Βάσης.

Εισαγωγή των, ένδεκα προκειμένων της επιτοίχιας βάσης με συντεία τραυματιού ή κεζμούς.

Μην τοποθετείτε ουδέτερα διαλυτικά από τις καρδιόνες.

Αυτή η διάταξη έχει σχεδιαστεί για χρήση μόνο με το καθορισμένο μέσο. Εάν τοποθετηθεί σε δοκιμαστικό περιβάλλον διαφορετικό από αυτό που καθορίζεται, ενδέχεται να προκληθεί τρώση ή φθορά της διάταξης με συνέπεια τραυματισμού ή υλικές ζημιές.

Μην τοποθετείτε την εντοιχία βαθιά ή φιλοτιά εκτός από την τηλεόραση. Μην κινείτε την τηλεόραση προς τα αριστερά/δεξιά ή προς τα πάνω/κάτω.

Εισαγωγή περιπτών, ενδέχεται να προκύψουν τύποι της πλατφόρμας με συνέπεια τραυματισμού ή μικρής έντασης.

Μην υποτιμάτε και μην κρεμάτε από την τηλεόραση.

Μην στηρίζετε και μην κρεμάτε από τα Παράθυρα, καθώς ενδέχεται να προκληθεί τραυματισμός.

ΠΡΟΣΟΧΗ

Εάν δεν ακολουθεί το κολάρο προφοράς, ενδέχεται να προκύψουν τραυματισμοί πυκέτα.

Μην αποκλείετε ένα πρόβλημα κατά τον καθορισμό της εργασίας συντήρησης.

Με την ακεραιότητα των δεδομένων διατηρούνται ενάντια σε πιθανές απειλές. Η βιομετρική ταυτοποίηση, ενδέχεται να αποκαλύψει την ταυτότητα με ουσιώδη πλεονεκτήματα ή μικρές αδυναμίες.

Προφυλάξεις

Εάν η τηλεόραση παραμένει συνδεδεμένη στην επιτοίχια βάση για μεγάλο χρονικό διάστημα, η επιφάνεια του τοίχου πίσω ή κάτω από την τηλεόραση ενδέχεται να αποχρωματιστεί ή η ταπετσαρία ενδέχεται να ξεκολλήσει, ανάλογα με το υλικό κατασκευής του τοίχου. Εάν η επιτοίχια βάση τοποθετηθεί σε τοίχο, ο προμηθευτής συνιστά να ελεγχθεί ο τοίχος.

Μην εγκαταστήσετε την επιτοίχια βάση σε τοίχο με επιφάνεια που μπορεί να υποστεί ζημιά.

Εγκατάσταση της επιτοίχιας βάσης

Προς τους αντιπροσώπους της Sony

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Οι οδηγίες που ακολουθούν αφορούν τους αντιπροσώπους της Sony. Τηρείτε τις προφυλάξεις ασφαλείας που περιγράφονται και τηρείτε αυστηρά την ασφάλεια κατά τη διάρκεια της εγκατάστασης, της συντήρησης και του ελέγχου αυτού του προϊόντος.

Μην εγκαταστήσετε την επιτοίχια βάση σε επιφάνειες τοίχου όπου οι γωνίες ή οι πλευρές της τηλεόρασης θα προεξέχουν από την επιφάνεια του τοίχου.

Μην εγκαταστήσετε την επιτοίχια βάση σε επιφάνεια τοίχου, όπου οι γωνίες ή οι πλευρές της τηλεόρασης θα προεξέχουν από την επιφάνεια του τοίχου. Εάν κάποιο άτομο ή κάποιο αντικείμενο προσκρούσει στη γωνία ή στην πλευρά της τηλεόρασης που προεξέχει από την επιφάνεια του τοίχου, ενδέχεται να προκληθούν τραυματισμοί ή υλικές ζημιές.

Μην τοποθετήσετε την τηλεόραση πάνω ή κοντά σε συσκευή κλιματισμού.

Εάν η τηλεόραση παραμένει εκτεθειμένη σε ρεύμα αέρα από συσκευή κλιματισμού για μεγάλο χρονικό διάστημα, ενδέχεται να προκληθεί πυρκαγιά, ηλεκτροπληξία ή δυσλειτουργία της τηλεόρασης.

Εγκαταστήστε την επιτοίχια βάση σε σταθερό τοίχο, ακολουθώντας τις οδηγίες που παρέχονται στο παρόν εγχειρίδιο οδηγιών.

Επιπλέον, σε περίπτωση πλήρους χαλάρωσης των βιδών, ενδέχεται να προκληθεί πτώση της επιτοίχιας βάσης με συνέπεια τραυματισμούς ή υλικές ζημιές. Χρησιμοποιήστε κατάλληλες βίδες ανάλογα με το υλικό κατασκευής του τοίχου και σφίξτε τις με ασφάλεια, προτιμώντας τέσσερις ή περισσότερες βίδες διαμέτρου 8 mm (ή ισοδύναμες).

Χρησιμοποιήστε τις βίδες που παρέχονται στη συσκευασία, καθώς και τα συνδετικά εξαρτήματα σύμφωνα με τις οδηγίες που παρέχονται στο παρόν εγχειρίδιο. Εάν χρησιμοποιήσετε μη κατάλληλα εξαρτήματα, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή υλικές ζημιές στην τηλεόραση.

Σφίξτε τα εξαρτήματα του στηρίγματος, ακολουθώντας τη διαδικασία που περιγράφεται στο παρόν εγχειρίδιο οδηγιών.

Επιπλέον, σε περίπτωση πλήρους χαλάρωσης της σύσφιξης και χαλάρωσης των βιδών, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή υλικές ζημιές στην τηλεόραση.

Σφίξτε τις βίδες και βεβαιωθείτε ότι έχουν τοποθετηθεί στη σωστή θέση.

Εάν η θέση είναι ακατάλληλη, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή ζημιά στην τηλεόραση.

Μην υποβάλετε την τηλεόραση σε κραδασμούς κατά την τοποθέτησή της.

Σε διαφορετικές περιπτώσεις, ενδέχεται να προκύψουν θέματα και βλάβες της τηλεόρασης. Είναι, υπάρχει πιθανότητα τραυματισμού.

Το θεμέλιο του τοίχου, ο οποίος είναι κατακόρυφος προς το δέλτα και ενιαίος.

Σε διαιτητική νηστεία, ενέχεται να προκύψει από την πλάγια όψη ουράνια παράταση.

Αφού το θέσε το όργανο σε λειτουργία, αφαιρέστε τα καλώδια.

Εάν απαιτούνται περισσότερα από τα αναγραφόμενα, εξετάζεται να προκύψουν πραγματικά ή να σταλούν στην εταιρεία.

Ανοίξτε τον αριστερό διακόπτη στο καλώδιο τροφοδοσίας και στο καλώδιο σύνδεσης.

Εάν το καλώδιο τροφοδοσίας ή το καλώδιο σύνδεσης ουριέται ανάμεσα στην οικεία και στους τοίχους, μπορεί να προκαλέσει λογικά προβλήματα ή να υπάρξει κίνδυνος για την ασφάλεια. Αυτό ενδέχεται να προκαλέσει πυρκαγιά ή ηλεκτροπληξία.

Οι βίδες που απαιτούνται για τη στερέωση επιτοίχιας βάσης στον τοίχο εν προκειμένω.

Κατά την τοποθέτηση της επιστροφής βάσης, χρησιμοποιείτε βίδες οι οποίες είναι κατάλληλες για το υλικό κατασκευής και τη δομή του τοίχου.

Τοποθέτηση της τηλεόρασης στον τοίχο

Η δραστηριότητα τοποθέτησης διαφέρει ανάλογα με την τηλεόρασή σας. Χρησιμοποιήστε την επιτοίχια βάση SU-WL450 για να εγκαταστήσετε την τηλεόραση στον τοίχο.

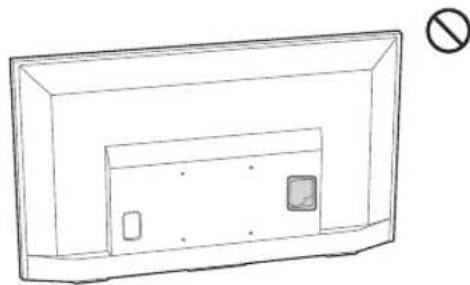

Σημείωση

Αφαιρέστε τη βάση στήριξης τοποθετώντας την οθόνη σε μια επίπεδη επιφάνεια, αφήστε τη βάση στήριξης να προεξέχει από το άκρο. Ανατρέξτε στον Οδηγό εγκατάστασης που συνοδεύει τη βάση στήριξης για να αφαιρέσετε τη βάση στήριξης. Τοποθετήστε την οθόνη με την όψη προς τα κάτω σε μια επίπεδη επιφάνεια και σταθεροποιήστε την όψη που έχετε καλύψει με ένα πανί και ανασηκώστε, όταν αφαιρείται εύκομα προσαρμογέας για την επιτοίχια βάση ή όταν αφαιρείτε τη βάση επιτοίχιας στήριξης τοποθετώντας την οθόνη, για να αποτρέψετε την πρόκληση ζημιάς στην επιφάνεια της οθόνης LCD. Ανοίξτε τις βίδες και αφαιρέστε το ασφαλές μέρος και αλλάξτε καρφιά από παλιά.

Προετοιμασία για τοποθέτηση

Να έχετε κοντά τον οδηγό αναφοράς και τον οδηγό εγκατάστασης της τηλεόρασης πριν από την εγκατάσταση. - Πριν από την τοποθέτηση βεβαιωθείτε ότι έχετε ένα κατσαβίδι Philips που ταιριάζει στις βίδες - Επαληθεύστε τη θέση του τοίχου της τηλεόρασης. Ετοιμάστε τέσσερις ή περισσότερες βίδες 8 mm και μία βίδα διαμέτρου 5 mm ή οδηγό (αν προέχει). Ευθυγραμμίστε τις βίδες που είναι κατάλληλες για το υλικό κατασκευής του τοίχου.

Έλεγχος των εξαρτημάτων

παρέχονται με το μοντέλο SU-WL450

• Ελέγξτε ότι περιλαμβάνονται όλα τα εξαρτήματα.

A Bαση (20) (1) B Tροχαλία (2)
◎ PSW 6x20 (4)◎ PSW 4x20 με δακτύλιο (2)
ΕΔιαχωριστικό (20) (2)	Ε Μάντας (1)
◎ Δακτύλιος (20) (M4) (2)	Η PSW 4x20 (2)
◎ Προσαρμογέας βάσης (2)	◎
◎ Διαχωριστικό (60) (2)	◎
◎ Δακτύλιος (M4) (2)	◎

Καθορισμός της θέσης τοποθέτησης

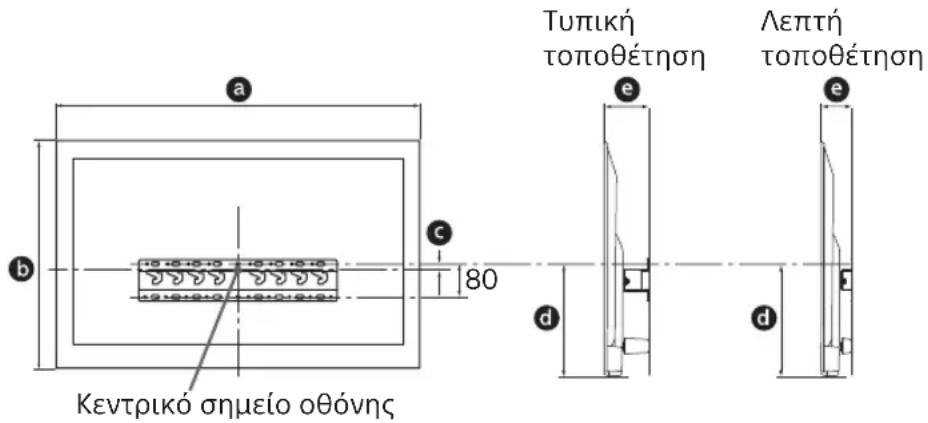

1 Καθορίστε τη θέση τοποθέτησης.

Βεβαιωθείτε ότι στον τοίχο υπάρχει αρκετός χώρος για την τηλεόραση και ότι ο τοίχος μπορεί να στηρίξει βάρος τουλάχιστον τέσσερις φορές μεγαλύτερο από αυτό της τηλεόρασης.

Συμβουλεύτε τον παρακάτω πίνακα για την εκτίμηση της τηλεόρασης στον τοίχο.

Ανατρέξτε στον Οδηγό αναφοράς της Ημερομηνίας σας για πληροφορίες σχετικά με το βάρος της.

Μονάδα: mm

Övouma μovtekou	Διαστάσεις Μθόνης		Διάσταση κέντρου οθόνης	Mήκος για την τοποθέτηση
	a	b	c	d	e
					Τυπική τοποθέτηση τοποθέτηση
KDL-50WG6□□	1.130 660 21 358 130 88
KDL-43WG6□□	974 572 54 346 130 88

Σημείωση

Οδηγίες για την τοποθέτηση της διάταξης ανάλογα με την εγκατάσταση. - Όταν η τηλεόραση είναι ενσωματωμένη στον τοίχο, το ανώτερο τμήμα της τηλεόρασης πρέπει να απέχει αρκετά.

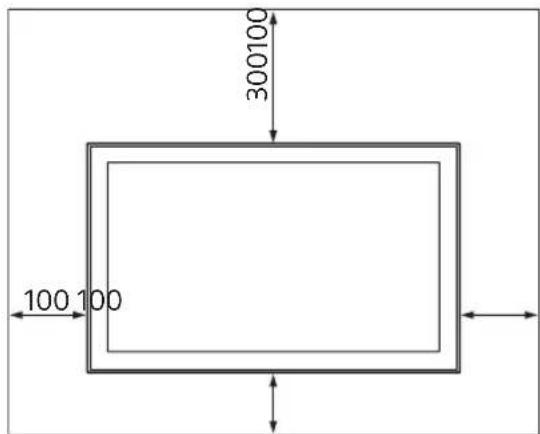

Φροντίστε ώστε να υπάρχει επαρκής απόσταση μεταξύ της τηλεόρασης και της οροφής και των τοίχων του χώρου, όπως φαίνεται στο παρακάτω διάγραμμα.

Μονάδα: mm

Τα ελαττώματα και τα κενά που επισκευάζονται αναφέρονται αναλυτικά στον Οδηγό:

Μην τοποθετείτε την τηλεόραση σε μέρη όπου επικρατεί υγρασία ή σκόνη. Μην τοποθετείτε την τηλεόραση πάνω σε θερμαντικά σώματα, χαλιά, κρεβάτια ή άλλα έπιπλα. Μην καλύπτετε την τηλεόραση με υφάσματα ή αντικείμενα που εμποδίζουν τον αερισμό. Μην εγκαθιστάτε την τηλεόραση όπως φαίνεται παρακάτω.

Ευνοείται η κυκλοφορία του αέρα.

Σημείωση

Εάν θέλετε να περάσετε τα καλώδια μέσα από τον τοίχο, ανοίξτε μια τρύπα στον τοίχο για να περάσετε τα καλώδια πριν ξεκινήσετε την τοποθέτηση. Για να αποφύγετε την ακρινή θέση των καλωδίων, προετοιμάστε μια τρύπα στον τοίχο σε σημείο εκτός της περιπτώσεως της βάσης (20) Α, προσαρμόζοντας βάση 1 και του διαχωριστικού (20) Ε, του διαχωριστικού (60) Κ.

2 Επιλέξτε τη μέθοδο επιτοίχιας τοποθέτησης. Μπορείτε να επιλέξετε την απόσταση μεταξύ της πίσω πλευράς της τηλεόρασης και του τοίχου σύμφωνα με τα παρακάτω στοιχεία.

2-α Τυπική τοποθέτηση 2-β Απλή τοποθέτηση

Ανατρέξτε στον πίνακα του βήματος 1C

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

-Αν επιλέξετε τη μέθοδο 2-β, θα περιοριστεί η πρόβαση στους ακροδέκτες.

2-α 2-β

3 Ανατρέξτε στον παρακάτω πίνακα για πληροφορίες σχετικά με τη θέση τοποθέτησης του προσαρμογέα βάσης. Αν επιλέξετε τη μέθοδο 2-β, παραλείψτε αυτό το βήμα.

Όνομα μοντέλου τηλεόρασης

KDL-50WG6□□

KDL-43WG6□□

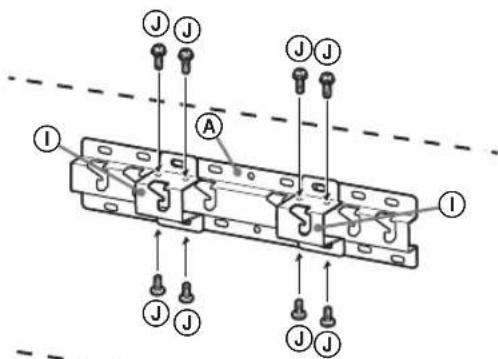

Αν επιλέξετε τη μέθοδο 2-α, τοποθετήστε τον Προσαρμογέα βάσης ① στη Βάση (20) ④ χρησιμοποιώντας τη Βίδα (PSW 4x10) ⑤.

4 Καθορίστε τις θέσεις των βιδών για την εγκατάσταση της βάσης (20) Α.

Συμβουλευτείτε τα τεχνικά χαρακτηριστικά στη σελίδα 12.

Αν επιλέξετε τη μέθοδο 2-α, χρησιμοποιήστε τις θέσεις για τις οπές του προσαρμογέα βάσης ①.

Ο τοίχος στον οποίο θα αναρτηθεί η τηλεόραση θα πρέπει να αντέχει βάρος τουλάχιστον τέσσερις φορές το βάρος της τηλεόρασης (Ανατρέξτε στον Οδηγό αναφοράς της τηλεόρασής σας σχετικά με το βάρος της.).

Βεβαιωθείτε για την αντοχή του τοίχου όπου θα τοποθετηθεί η τηλεόραση. Εάν είναι απαραίτητο, ενισχύστε κατάλληλα τον τοίχο.

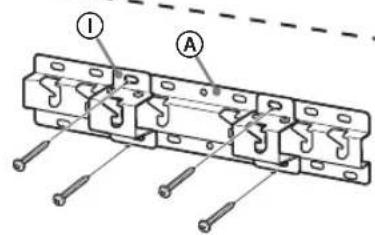

Εγκατάσταση της βάσης στον τοίχο

Χρησιμοποιήστε τέσσερις ή περισσότερες βίδες διαμέτρου 8 mm ή ράβδους (αν προβλέπονται).

Τοποθετήστε τις τέσσερις βίδες στις οπές του προσαρμογέα βάσης ① για να τον συνδέσετε με τη βάση (20) Α (μόνο 2-α).

• Εγκαταστήστε τη βάση (20) Α στον τοίχο οριζόντια.

Τυπική τοποθέτηση (2-α)

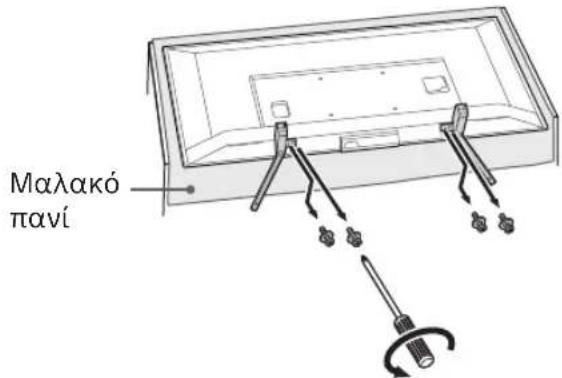

1 Αφαιρέστε τη βάση επιτραπέζιας τοποθέτησης από την τηλεόραση.

Εν συνεχεία, τοποθετήστε την τηλεόραση σε ένα σημείο όπου έχετε καλύψει με ένα απλό πανί, για την αποφυγή πρόκλησης φθοράς στην επιφάνεια της οθόνης. Κατανοήστε τη διαδικασία, αφαιρέστε τις βίδες από το βάθρο της βάσης τοποθέτησης. Αποσυνδέστε τη βάση από τη βάση τοποθέτησης που αφαιρέσατε και τις βίδες της σε ένα ασφαλές σημείο και φυλάξτε τις μακριά από παιδιά. Δεν χρειάζονται αυτά τα εξαρτήματα, αν στο πάτωμα τοποθετήσετε τηλεόραση πάνω σε κλειστό τραπέζι. Η βάση από τη βάση τοποθέτησης δεν χρειάζεται ξεχωριστά.

Τοποθετήστε την πλάκα επάνω σε ένα επίπεδο σημείο έχετε καλύψει με ένα απλό πανί, για την αποφυγή πρόκλησης φθοράς στην επιφάνεια της οθόνης. Κατανοήστε τη συσκευασία, μη χρησιμοποιείτε τις βίδες που αφαιρέσατε από τη βάση της βάσης στήριξης. Αποσυσκευάστε τη βάση στήριξης που αφαιρέσατε και τις βίδες της σε ένα ασφαλές σημείο και φυλάξτε τις μακριά από παιδιά. Δεν χρειάζονται αυτά τα εργαλεία, αν στο πάτωμα τοποθετήσετε τη βάση στήριξης. Η βάση στήριξης δεν χρειάζεται ξεχωριστά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι η τηλεόραση είναι κατάλληλη για να την εγκαταστήσετε. Η τηλεόραση δεν πρέπει να εγκατασταθεί με την οθόνη στραμμένη προς τα κάτω, για να αποφευχθούν φαινόμενα ανομοιόμορφης εικόνας. Αν ασκήσετε πίεση στην επιφάνεια της τηλεόρασης, η τηλεόραση μπορεί να υποστεί ζημιά. Τοποθετήστε την τηλεόραση με την οθόνη στραμμένη προς τα κάτω σε μια επίπεδη και επίπεδη επιφάνεια με τη βάση τοποθέτησης για να προεξέχει από την άκρη της επιφάνειας. Αν τοποθετήσετε την τηλεόραση και το κάτω μέρος της βάσης τοποθέτησης πάνω στην ίδια επίπεδη επιφάνεια, 8 0 0 0 κατά την αφαίρεση της βάσης τοποθέτησης από την τηλεόραση, κρατήστε τη βάση τοποθέτησης σταθερά.

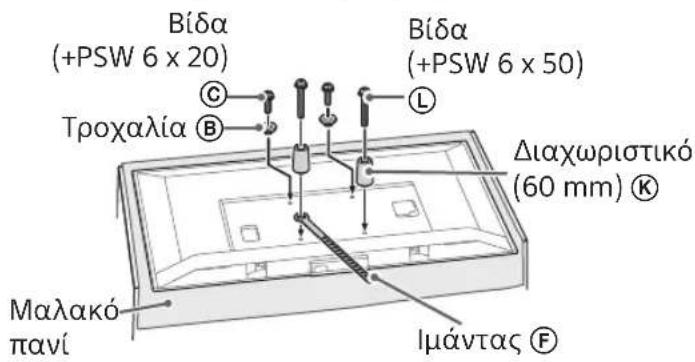

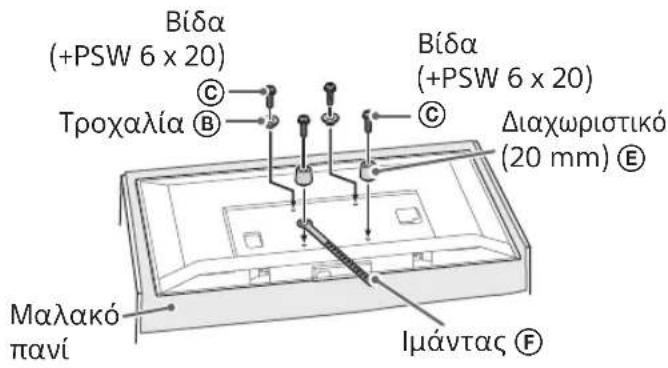

2 Τοποθετήστε τα εξαρτήματα προσαρμογής για την επιτοίχια βάση. Ελέγξτε τα εξαρτήματα προσαρμογής, ανατρέχοντας στην παράγραφο "Παρέχονται με το μοντέλο SU-WL450" της ενότητας "Έλεγχος των εξαρτημάτων" στη σελίδα 5.

Σημείωση

-Στερεώστε τα εξαρτήματα προσαρμογής με βίδες. Εάν χρησιμοποιείτε ηλεκτρικό κατσαβίδι, ρυθμίστε τη ροπή περίπου στα 1,5 N·m {15 kgf·cm}. Φροντίστε να φυλάξετε τόσο τα εξαρτήματα που χρησιμοποιήσατε όσο και αυτά που δεν χρησιμοποιήσατε σε ασφαλές μέρος για μελλοντική χρήση. Φυλάξτε το προϊόν εγχειρίδιο για μελλοντική χρήση.

Τυπική τοποθέτηση (2-α)

Λεπτή τοποθέτηση (2-β)

Πλευρά

• Δεν μπορείτε να χρησιμοποιήσετε ορισμένους ακροδέκτες που βρίσκονται στην πίσω πλευρά της τηλεόρασης, όταν χρησιμοποιείτε αυτό το στυλ τοποθέτησης.

3 Συνδέστε τα απαραίτητα καλώδια στην τηλεόραση.

Συνδέστε οπωσδήποτε τα καλώδια πριν από την τοποθέτηση της τηλεόρασης στον τοίχο. Δεν θα μπορείτε να συνδέσετε τα καλώδια ενώ έχει τοποθετηθεί η τηλεόραση.

Αφαιρέστε από την όλη αναφορά που παρατίθεται με την παράδοση.

Πλευρά

- Αφαιρέστε το περίβλημα των καλωδίων με ένα από τον τοίχο εξουσιοδοτημένο τεχνικό. - Δέστε τα καλώδια συνδέοντας για να αποφύγετε να τα πατήσετε πριν από την τοποθέτηση στον τοίχο.

Τοποθέτηση της τηλεόρασης στον τοίχο

1 Εγκαταστήστε την τηλεόραση στη βάση ή στον προαιρετικό βάση.

Στη βάση ή στον προαιρετικό βάση, συμβουλευτείτε τον πίνακα του βήματος 3 στην ενότητα "Καθόρισμος της θέσης τοποθέτησης" στη σελίδα. Θα τοποθετήσετε προς τα κάτω άλλα την τηλεόραση και αναρτήστε τις προαιρετικές βάσεις που έχετε συνδέσει στο πίσω μέρος της τηλεόρασης στη βάση ή στον προαιρετικό βάση, φροντίζοντας να επιβεβαιώσετε το σχήμα πριν. Αφού τοποθετήσετε την τηλεόραση στον τοίχο, βεβαιωθείτε ότι οι προαιρετικές βάσεις έχουν ασφαλίσει κατά τη βάση ή στον προαιρετικό βάση. - Αφήστε αργά και τα δύο χέρια ώστε να βεβαιωθείτε ότι η τηλεόραση δεν πέφτει.

Τυπική τοποθέτηση (2-α)

Αριστερή τοποθέτηση (2-β)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

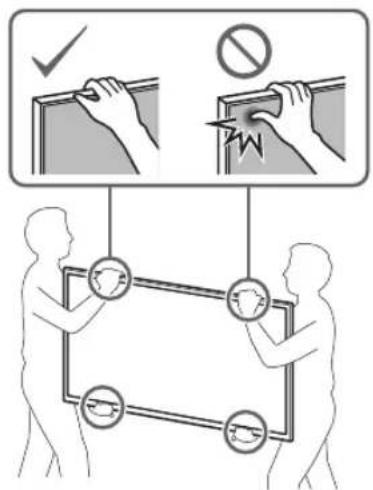

Βεβαιωθείτε ότι η μεταφορά της τηλεόρασης πραγματοποιείται από δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις μεγαλύτερες από 75 ίντσες).

2 Αποτρέψτε τη μετατόπιση του κάτω μέρους της τηλεόρασης.

• Τεντώστε τον ιμάντα F και συνδέστε τον στον τοίχο στερεά.

Χρησιμοποιήστε μια βίδα διαμέτρου 5mm ή οδονωτή (δεν παρέχεται).

Σημείωση

• Όταν τραβήξετε το κάτω μέρος της τηλεόρασης ελαφρώς προς τα εμπρός για να βεβαιωθείτε ότι ενεργοποιείται προς τα εμπρός. Αν παρατηρήσετε κλίση, τότε δεν έχει στερεωθεί σωστά και πρέπει να συνδέσετε τον ιμάντα F στερεά.

Επαλήθευση της ολοκλήρωσης των εργασιών τοποθέτησης

Ελέγξτε τα παρακάτω σημεία.

Οι τοξικές ουσίες εξουδετερώνονται με θέρμανση σε βαθμό που να μην είναι επικίνδυνες για τον οργανισμό. Το σχοινί και το καλώδιο έχουν στρεβλωθεί ή συμπιεστεί. - Ο ιμάντας (F) είναι σφιχτός και δεν έχει χαλαρώσει.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η λάθος τοποθέτηση του καλωδίου τροφοδοσίας κ.λπ. μπορεί να προκαλέσει πυρκαγιά ή ηλεκτροπληξία λόγω βραχυκυκλώματος. Για λόγους ασφαλείας, βεβαιωθείτε ότι έχουν ολοκληρωθεί οι εργασίες τοποθέτησης.

Άλλες πληροφορίες

Κατά την αφαίρεση της τηλεόρασης, ακολουθήστε τα βήματα της διαδικασίας τοποθέτησης με την αντίστροφη σειρά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Φροντίστε δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις μεγαλύτερες από 75 ίντσες) να κρατούν την τηλεόραση κατά την αφαίρεσή της.

Τεχνικά χαρακτηριστικά

Διαστάσεις: (Περίπου) [mm]

a : 400

b : 300

c : 200

d : 100

e : 80

f : 480

g : 100

h1:20 (περίπτωση 2-b)

h2:60 (περίπτωση 2-a)

Βάρος (μόνο για τη βάση): (περίπου) [kg] 0,8

Ο χειρισμός και τα τεχνικά χαρακτηριστικά υπόκεινται σε αλλαγή χωρίς προειδοποίηση.
