| Produkttype | LED Full HD TV |
| Mærke | Sony |
| Model | Bravia KDL50WG663 |
| Skærmstørrelse | 50 tommer (diagonal 126 cm) |
| Opløsning | 1920 x 1080 pixels (Full HD) |
| Mål (uden stativ) | 1130 x 660 x 80 mm (B x H x D) ca. |
| Vægt (uden stativ) | Ca. 16 kg |
| Strømforsyning | AC 220-240 V, 50/60 Hz |
| Strømforbrug | 120 W (maks i standby <0,5 W) |
| Displayteknologi | LED med direkte baggrundsbelysning |
| Betragtningsvinkel | 178° vandret / 178° lodret |
| Tilslutninger | 2x HDMI, 1x USB, Ethernet, indbygget Wi-Fi, optisk lydudgang, antennestik |
| Hovedfunktioner | Tekst-TV, timer, børnesikring, standby-tilstand, EPG |
| Vægmontering | Kompatibel med Sony SU-WL450 beslag (anbefalet), brug mindst 4 skruer på 8 mm |
| Vedligeholdelse og rengøring | Rengør med en blød, tør klud. Brug ikke opløsningsmidler eller slibende produkter. |
| Sikkerhed | Udsæt ikke for fugt, blokér ikke ventilationsåbningerne, lad ikke børn klatre på fjernsynet. |
| Reservedele og reparationsmuligheder | Vægmonteringsskruer medfølger ikke. Bordstativ aftageligt. Kontakt en autoriseret Sony-installatør ved reparation. |
| Garanti | 2 år (i henhold til gældende lovgivning) |
Ofte stillede spørgsmål - Bravia KDL50WG663 SONY
Brugerspørgsmål om Bravia KDL50WG663 SONY
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Fjernsyn i PDF-format gratis! Find din vejledning Bravia KDL50WG663 - SONY og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. Bravia KDL50WG663 af mærket SONY.
BRUGSANVISNING Bravia KDL50WG663 SONY
Montera TV:n på vagggen
Installationsanvisingarna skiljer sig at beroende pa vilken TV du anvander. Anvand vaggfestet SU-WL450 for att installer a TV:n pa vaggen.
Obs!
Montera TV:n på vagggen
1 Montera TV:n på basen eller basadaptern.

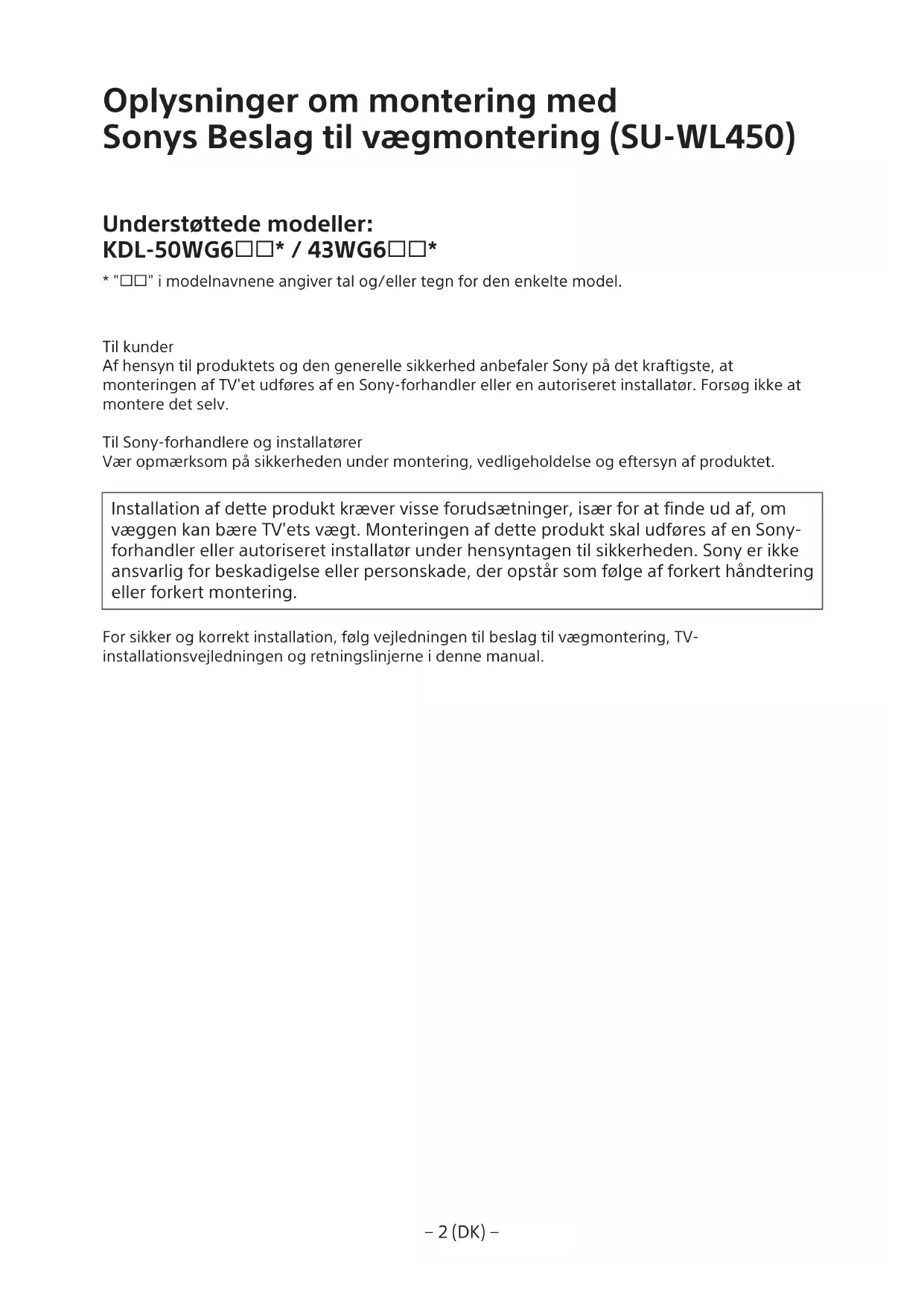

Oplysninger om montering med Sonys Beslag til vægmontering (SU-WL450)
Understøtte modeller: KDL-50WG6 ^ / 43WG6 ^
* i modelnavnene angiver tal og/eller tegn for den enkelte model.
Til kunder
Af hensyn til produits og den generelle sikkerhed anbefaler Sony på det kraftigste, at monteringen af TV'et udføres af en Sony-forhandler eller en autoriseret installerør. Forsøg ikke at montere det selv.
Til Sony-forhandlere og installeraterer
Vær opmærksom på sikkerheden under monitoring, vedligeholdelse og eftersyn afproduktet.
Installation af dette produit kræver visse forudsætninger, især for at finde ud af, om væggen kan bære TV'ets vægt. Monteringen af dette produit skal udføres af en Sony-forhandler eller autoriseret installerør under hensyntagen til sikkerheden. Sony er ikke ansvarlig for beskadigelse eller personskade, der opstår som fjlege af forkert handtering eller forkert montering.
For sikker og korrekt installation, følg vegledningen til beslag til vægmontering, TVinstallationsvejledningen og retningslinjerne i/DDne manual.
Om sikkerhed
Tak, fordu har kobe t dette produkt.
Til kunder
Installation af dette produit kræver visse forudsætninger. Monteringen skal udfores af en Sony-forhandler aller autorisert installer under hensyntagen til sikkerheden. Sony er ikke ansvarlig for eventuelle materielle skader aller personskader, der skyldes forkert handteringller mangelfuld installation aller installation af et andet produit end det, der er angivet. Dine eventuelle lovsikrede rettigheder pakirkes ikke.
Til Sony-forhandlere
Installation af dette produit kræver visse forudsænninger. Læs dette vegledning grundigt for at udføre monteringen på sikker vis. Sony kan ikke holdes ansvarlig for personskader erther materielle skader forarssaget af ukorrekt behandling ell montering. Giv这部分 vegledning til kunden after montering.
Denne monteringsvejledning beskriver korrekt handtering af produktet og de vigtigste forholdsrregler, som er nadvendige for at forhindre ulykker. Læs denne vejledning grundt, og brug produktet korrekt. Gem vegjledningen til senere brug.
Sonysprodukter er udformet med henblick pa at opn-bedst mulig sikkerhed. Hvis produkterne anwendes forkert, kan det medfore alvorlig personskade som folge af brand, elektrisk stod, ell erfordi produitet velterller falder ned. Undg sadanne ulykker ved at overholde sikkerhedsforskrifterne.
FORSIGTIG
Specificeredeprodukter
Dette beslag til vaegmontering kan kun bruges til montering af de ovenfor naevnte produkter. For TV'er skal dulse deres Referencevejledning for at finde ud af, om du kan bruge beslaget til vaegmontering.
Til kunder
ADVARSEL
Hvis folgende forholdsergler ikke overholds, kan det medfare alvorlig personskade øller død som føge af brand, elektrisk stød, eller fordiprodukter vælter erller falder ned.
Monteringen skal udfores af en autoriseret installerator. Børn ma ikke vare i nærheden under monteringen.
Hvis beslaget til vaegmontering ell TV'et ikke monteres korrekt, kan der ske folgende ulykker. Lad en autoriseret installer udfoe monteringen.
TV'et kan falde ned og forarssage alvorlige skader, f.eks. bla mærker erler brud.
- Hvis den væg, hvor beslaget til vægmontering er monteret, er ustabil, skæv eller ikke stär vindelret på gulvet, kan enheden falde ned og forårsage personskade eller materiel skade. Væggen skal kinne holde en vægt på mindst fire gange TV'ets vægt. (Flere oplysninger om TV'ets vægtfindes i TV'ets Referencvejledning.)
Hvis monteringen af beslaget til vaegmontering ikke er solid nok, kan enheden falde ned og forårsage personskade eller materiel skade.
Flytning aller afmontering af TV'et skal udfores af en autoriseret installerator.
Hvis TV'et flyttes aller afmonteres af ikke-aurisoriserede personer, kan det falde ned og forarsage personskade aller materiel skade. Sorg for, at der er mindst to personer (tre ellere flere personer til TV pa 75 tomm er derover) til at bareller aller afmontere TV'et.
Du ma ikke fjerne skruer osv., nár TV'et er monteret.
Hvis du garette, kan TV'et falde ned og forarsage personskade ell materiel skade.
Foretag ikkeændringer på beslaget til vægmontering.
Hvis du gør det, kan beslaget til vægmontering falde ned og forarsage personskade eller materiel skade.
Monter/DDet udstyr end det specificerede Produkt.
Dette beslag til vaegmontering er udviklet til kun at bruges sammen med det specificerede produkt. Hvis du monterer andet udstyr end det specificerede, kan det falde ned ull gai stykker og forarsage personskade eller materiel skade.
Monter/DDke nogen anden belastning end TV'et pa beslaget til vægmontering. Ryst icke TV'et mod venstre/hjre, op/ned.
Hvis du gør dette, kan TV'et falde ned og forarssage personskade eller materiel skade.
Du ma ikke læne dig ind over TV'et eller hænge i det.
Du ma ikke ligne dig ind over TV'et uller hænge i det, da det kan falde ned og forarssage alvorlig personskade.
FORSIGTIG
Hvis folgende forholdsergler icke overhodes, kan der opsta materiel skade aller persorskade.
Handter Produktet forsigtigt under rengring og vedligeholdelse.
Du ma ikke trykke hardt ind pa forsiden af TVet. Hvis du gør dette, kan TV'et falde ned og forarsage personskade eller materiel skade.
Sikkerhedsforanstaltninger
- Hvis du bruger TV'et monteret på beslaget til vægmontering gennem længere tid, kan væggen bag ved eller oven over TV'et blive misfarvet, eller tapetet kan lõsne sig, afhængigt af det materiale, væggen er lavet af.
Hvis beslaget til vaegmontering fjernes after montering pa vaeggen, bliver skruehullerne tilbage. - Du maybe bruge beslaget til vaegmontering et pa sted, hvor det udsættes for mekaniske vibrationer.
Montering af beslaget til vægmontering
Til Sony-forhandlere
ADVARSEL
Folgende anvisninger er kun til
Sony-forhandiere. Sorg for at lese
ovennve nte sikkerhedsforskrifter
grundigt, og vær saerlig opmaerksom pa sikkerheden under montering,
vedligeholdelse, kontrol og reparation af
dette produit.
Monter称之 beslaget til vægmontering på flader, hvor TV'ets hjørner eller sider stikker frem.
Monter ici be slosaget til vagmontering pa flader, feks. en sojle, hvor TV'ets hjorner eller sider stikker frem. Hvis en person erer genstand stoder imod TV'ets fremspringende hjorne erer side, kan det medfore personskade eiler materiel skade.
Du ma ikke montere TV'et over uller under et klimaanlag.
Hvis TV'et gennem laengere tid udsættes for vandryp eller luft fra et klimaanlag, kan det medfrole brand, elektrisk stød eller beskadigelse af TV'et.
Sorg for at montere beslaget til vægmontering sikkert på经验和 ved at følge instruktionerne i denen brugervejledning.
Hvis nogle af skruerne er lose erller falder ud, kan beslaget til vægmontering falde ned og forårsage personskade erer materiel skade. Sørg for at bruge skruer, der egner sig til det materiale, væggen er lavet af, og monter encheden sikkert ved at bruge mindst fire skruer med en diameter pa 8 mm (eller tilsvarende).
Sorg for at bruge de medfolgende skruer og tilhorende dele korrekt, og folog anvisningerne i denen monteringsvejledning. Hvis du bruger andre dele, kan TV'et falde ned og forarsage personskade aller blive beskadiget.
Sorg for at samle beslaget korrekt ved at ffolge den procedure, der er forklaret i donne brugervejledning.
Hvis nogle af skruerne er Iose erler falder ud, kan TV'et falde ned og forrsage personskade ellere blive beskadiget.
Sorg for at stramme skruerne tilstrækkeligt pa den angivne position.
Hvis du ikke gør dette, kan TV'et falde ned og forårsage personskade eller blive beskadiget.
Sorg for, at TV'et/DDsættes for stødpavirkninger under monteringen.
Hvis TV'et udsættes for stødpavirkninger, kan det falde ned og gä i stykker. Dette kan forårsage personskade.
Sorg for at montere TV'et pa en væg, der er plan og vinkelret pa gulvet.
Hvis du icike gorg dette, kan TV'et falde ned og forarsage personskade.
Sorg for at sikre kablerne forsvarligt after correkt montering af TV'et.
Hvis mensesker ell er genstande bliver viklet ind i kablerne, kan det forarsage personskade ell beskadigelse at TV'et.
Du ma ikke lade strømkablet uller tilsutningskablet blive klemt.
Hvis strömkablet erller tilslutningskablet er klemt mellem enheden og væggen erller bojes erller snos, kan ledningsstrådene blive blotlagt og forarssige kortslutning erller strømafbydelse. Dette kan medføre brande erller elektrisk stød.
De skruer, der skal bruges til at fastgore beslaget til væggen, medfolger ikke.
Brug skruer, der egner sig til det materiale, vaeggen er lavet af, nar beslaget til vaegmontering monteres.
Montering af TV'et pa væggen
Monteringsprocedureen varierer afhengigt af TV'et.
Brug beslaget til vægmontering SU-WL450 til at montere TV'et på væggen.
Bemaerk
Hvis TV-foden er monteret pa TV'et, skal TV-foden afmonteres forst. Se opsætningsvejledningen og følg trinnene i modsat rækkefolge for at afmontere TV-foden.
- Anbring TV'et med skærmen nedad på en jævn og stabil overflade dækket af et tykt og blodt underlag, nár de tilhorende dele til beslaget til vægmontering skal spændes, eller narr TV-foden skal fjernes fra TV'et, sá LCD-skaermens overflade ikke bliver beskadiget.
Sorg for at opbevarskuerne et sikkert sted væk fra børn.
- Sorg for at have TV-referencevejledningen og installationsvejledningen klar inden installation.
Find pa forhand en stjerneskruetraekker frem, der passer til skruerne.
Find TV'ets midtpunkt. - Klargør mindst fire skruer med en diameter pa 8 mm og en skrue pa 5 mm ellertilsvarende (medfølger ikke). Vælg skruer, der passer til væggens materiale.
Kontrol af dele
Folger med SU-WL450
- Kontroller, at alle dele forefindes.
| A Base (20) (1) B Trisse (2) | |
| C PSW 6x20 (4) D P S W 4x20 med bøsning (2) | |
| E Afstandsstykke (20) (2) | F Bælte (1) |
| G Bøsning (20) (M4) (2) | H PSW 4x20 (2) |
| I Baseadapter (2) J | PSW 4x10 (8) |
| K Afstandsstykke (60) (2) | L PSW 6x50 (2) |
| M Bøsning (M4) (2) N | PSW 4x50 (2) |

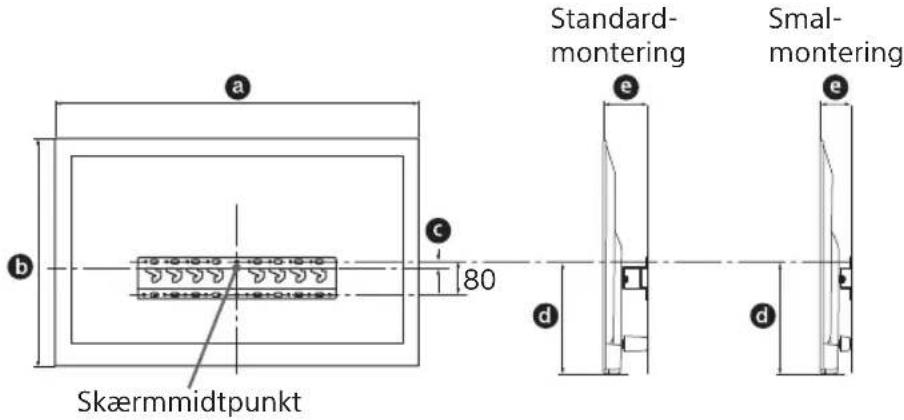

Find en placering
Sorg for, at der er nok plads til TV'et pa væggen, og at væggen kan bære en vægt pa mindst fire gange TV'ets vægt.
Se folgende tabel vedrørende montering af TV'et på væggen. Flere oplysninger om TV'ets vaegt vindes i TV'ets Referencevejledning.
Enhed: mm
| Modelnavn | Skærmens mål | Mål for skærm-midtpunkt | Længde for montering | |||
| a | b | c | d | e | ||
| Standard- montering | Smal- montering | |||||
| KDL-50WG6☐☐ | 1.130 660 21 358 130 88 | |||||
| KDL-43WG6☐☐ | 974 572 54 346 130 88 | |||||
Bemaerk
- Tallene i oversigten kan variere en smule afhängigt af monteringen.
Hvis TV'et monteres pa en vag, vipper TV'ets overste del lidt fremad.
Tegningen nedenfor viser, hvor stor afstand der skal vare mellem TV'et og loftet og fremspringende dele af væggen.
Enhed: mm

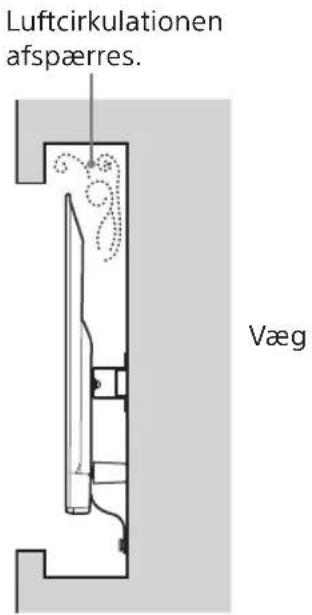

- For at sikre tilstrækkelig ventilation og forhindre ansamling af stov og snavs:
Læg ikke TV'et fladt ned, og monter det ikke pa hovedet, bagvendt eller sidevendt.
TV'et ma ikke installeres pa en hylde, et tæppe, en seng eller i et skab.
TV'et ma'ike daekkes til med stof, f.eks. gardiner, erer andre ting, f.eks. aviser osv.
- Installer erkke TV'et som vist nedenfor.
Bemerk
Hvis kablerne skal fores i væggen, skal du lave et hul, som de kan fores igennem, for monteringen pábegyndes.
Lav et hul i væggen.uden for basens (20) A, baseadapter ① og afstandsstykkets (20) E, afstandsstykkets (60) K perimeter, sa kablerne ikkekommen i klemme.
2 Vælg vægmonteringingsform. Afstand fra TV'ets bagside til væggen kan vælges som vist nedenfor.
2-a Standardmontering
2-b Smal-montering
Se tabellen i trin 1.
ADVARSEL

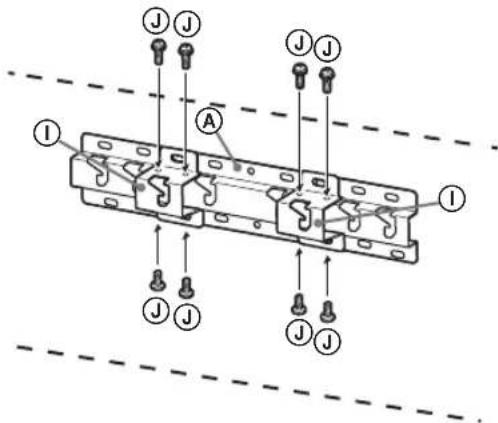

Tilpas baseadapter ① med en skrue (PSW 4x10) ② til base (20) ④ ved valg af 2-a.
4 Bestem positionerne for skruerne til montering af base (20) A.
Se specificationerne på side 12.
Ved valg af 2-a bruges hulpositionerne i baseadapter ①
ADVARSEL
Væggen, som TV'et skal monteres på, skal som minimum kinne klare en belastning på fire gange TV'ets vægt (Flere oplysninger om TV'ets vægt vindes i TV'ets Referencevejledning.).
- Kontroller bæreevnen for den væg, som TV'et skal haenges op pà. Du kan eventuelt forstærke vægggen.

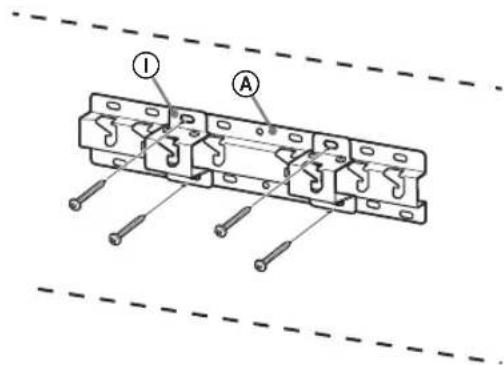

Montering af basen pa væggen
- Brug mindst fire skruer med en diameter pa 8 mm eller tilsvarende (medfølger ikke).
- Sæt fire skruer i hullerne på baseadapter ① med base (20) A (kun 2-a).
- Monter basen (20) A horisontalt pa vaeggen.
Standardmontering (2-a)

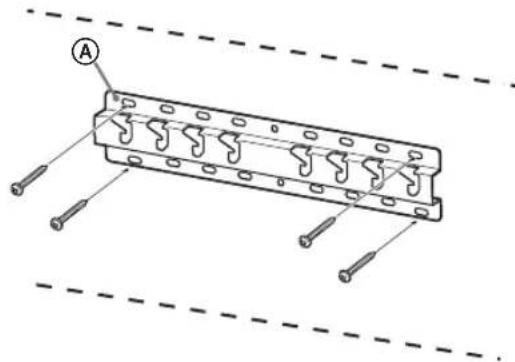

Smal-montering (2-b)
Gør klartil montering af TV'et
Der henvises til installationsvejledningen for installation af fod.

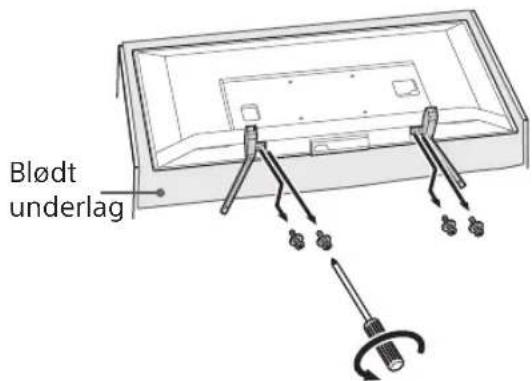

1 Afmonter TV'ets TV-fod.
Bemaerk
Læg TV'et pa et blodt stykke stof, sa du ikke beskadiger skærmens forside.
Nár du monterer dit Beslag til vægmontering, ma du..., icke bruge de skruer, der brev fjernet fra TV-foden.
Opbevar den fjernede TV-fod og de tilhorende skruer et sikkert sted -utilgengeligt for born. Du fär brug for delene, hvis TV'et engang skal sta pa et bord. TV-foden kan ikke kobes saerskilt.
ADVARSEL
- Kontroller, at TV'et er placeret lodret, f#d det taendes. TV'et ma违法犯罪, mens LCD-panetelet vendernedad, da dette kan medfore et uensartet billede.
Hvis TV'ets overflade udsættes for tryk ell er stødpavirkninger, kan TV'et gai stykker ell beskadiges.
Læg TV'et, sa skærmenkommentil at ligge pa en stabil og plan overflade, og TV-foden hænger ud over kanten af overfladen. Hvis forsiden af TV'et og den nederste del af TV-foden placeres pa samme niveau, kan skærmen beskadiges af den ulige vægtforderding.
Nar TV-foden afmonteres fra TV'et, skal du holde godt fast i TV-foden.

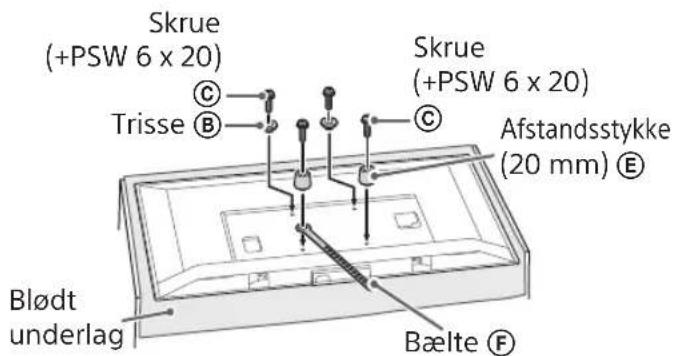

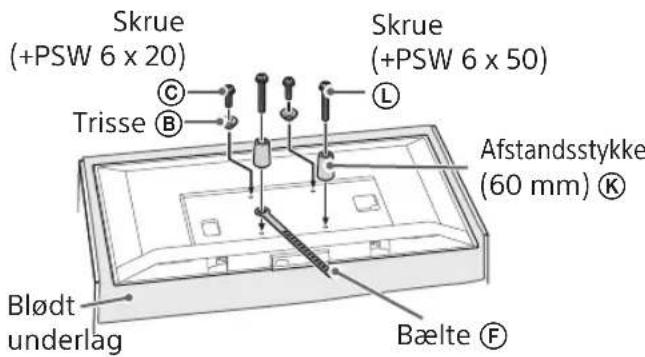

2 Montér de tilhørende dele til beslaget til vægmontering. Læs afsnittet "Folger med SU-WL450" under "Kontrol af dele" på side 5 for at få oplysninger om monteringsdele.
Bemaerk
- Fastgør monteringsdelene med skruer.
Hvis der bruges en elektrisk skruetraekker, skal drejningsmomentet indstilles til ca. 1,5 N·m {15 kgf·cm}. - Sorg for at gemme de brugte eller ubrugte dele pa et sikkert sted til senere brug. Gem vejledningen til senere brug.
Standardmontering (2-a)
Smal montering (2-b)
Bemaerk

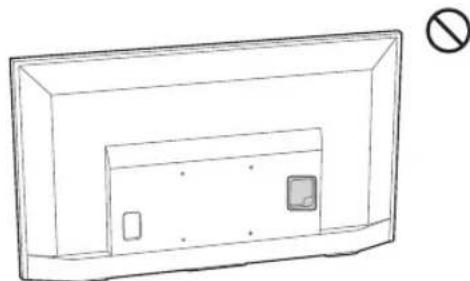

- Du kan ikke bruge nogle af stikkene bag på TV'et, hvis du bruger davon monteringstype.
3 Slut de ndvendige kabler til TV'et.
Sorg for at tilslutte kablerne før montering af TV'et pa væggen. Du kan ikke tilslutte kablerne, narr TV'et er monteret. Se den Referencevejledning, der fulgte med TV'et.
Bemaerk
- Lad en autoriseret person trække kablerne i væggen.
- Saml tilstlutningskablerne, sa de ikke bliver tradt på for vægmontering.

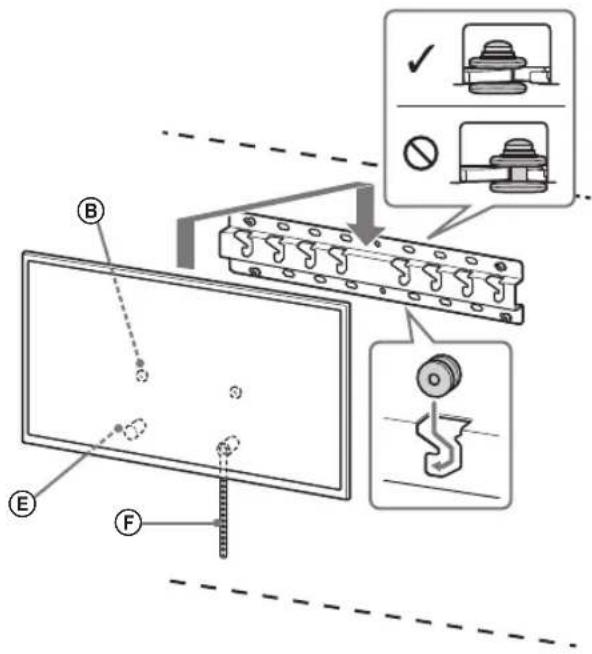

Vægmontering af TV'et
For placering af trisserne 8 tpa basen eller baseadapteren, se oversigten i trin 3 i "Find en placering" paa side 7.
Lad forsigtigt TV'et glide ned og hæng trisserne 8, som er fastgjort bag pa TV'et, til basen eller baseadaptereren, og bemarkh hullernes form.
- Efter montering af TV'et pa væggen kontrolleres, at trisserne (B) er fastgjort korrekt i basen eller i baseadapteren.
- Slip begge haender langsomt for at sikre, at TV'et ikke falder.
Standardmontering (2-a)
Smal montering (2-b)

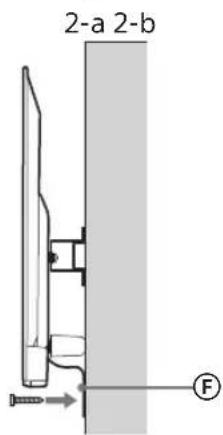

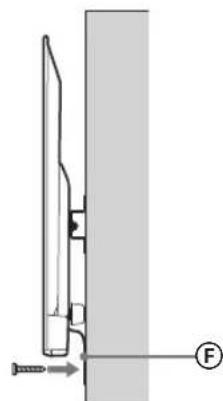

ADVARSEL
- Fastgør bæltet F ordentligt til vaeggen.
- Brug en skrue med en diameter pa 5 mm aller tilsvarende (medfolver ici).
Bemaerk
- Prov forsigtigt at trække TV'ets bund mod dig selv for at sikre dig, at det/DD ke kan flyttes fremad. Hvis bunden kan flyttes, er den/DD ke fastgjort korrekt, og baeltet skal sikres ordentligt ingen.
Kontroller monteringen
- Trisserne (B) skal hange ordentlig i basen ell er i baseadapteren.
- Ledningen og kablet ma ikke snoet aller klemt.
Baeltet (F) skal vare stramt uden at haenge.
ADVARSEL
- Forkert placering af strømkablet osv. kan medfrole brande eller give elektrisk stød, hvis der opstaren kortslutning. Kontroller, at monteringen er sikker.
Flere ophysninger
Hvis TV'et skal afmonteres, udfores monteringsproceduren i omvendt rækkefolge.
ADVARSEL
Sorg for, at der er mindst to personer (tre aller flere personer til TV pa 75 tomer og derover) til at holde TV'et, nar det afmonteres.
Specificationer
Mál: (ca.) [mm]
a:400
b : 300
c:200
d : 100
e:80
f:480
g : 100
h1 : 20 (monteringsmetode 2-b)
h2:60 (monteringsmetode 2-a)
Vægt (kun base): (ca.) [kg]
0,8
Design og specificationer kan ændres.uden varsel.
Hvis falgende forholdsergler icike folges, kan personskade ell er skade pa eiendom oppsta.
Ikke handter Produktet med ekstrem kraft under rengjoring ell er vedlikehold.
Hvis du ici vil gjore dette, kan TV-en falle ned og forarsake personskade aller skade pa TV-en.
Hvis du icike gjor dette, kan TV-en falle ned og forarsake personskade.
Ikke la strmledningen
eller
forbindelsestedningen
kommen i klem.
Hvis strømledningen eller forbindelsestedningen blir klemt mellom enheten og veggen, eller blir boyd erller vredd med makt, kan de interne lederne bli eksponert og forårsake en kortslutning erller et elektrisk brudd. Dette kan forårsake brann eller elektrisk støt.
Luftsirkulering er blokkert.
Merknad
Sorg for at kablene kobles til for du installerer TV-en pa veggen. Du kan ikke koble til kablene när TV-en er installment. Se referanseveiledningen som er inkludert med TV-en.
Merknad
- Overlat kabelf.orgen i veggen til en lisensiert entrepron.
Samle forbindelsesedningene for aforhindre at du trakker p dem for montering pa veggen.
