Informácie týkajúce sa používania montážnej konzoly na stenu Sony (SU-WL450)

Podporované modely: KDL-50WG6 ^ / 43WG6 ^

• V názvoch modelov označujú znaky „☐☐“ Čísla alebo znaky špecifikné pre jegnotlivé modely.

Pre zákaznikov

Z dovodov ochrany produktu a bezpečnosti spolocnost' Sony odporúca, aby instaláciu televízneho prijímaça vykonali predajcovia spolocnosti Sony alebo licencovani dodávatelia. Nepokušajte sa ho nainstalovat' sami.

Pre predajcov a dodávatéov spolocnosti Sony

Instalacia tohto produktu vyzaduje adekvátne odborne znalosti. Obzvlást je potrebné urcit, cis je stena dostatočne pevná na to, aby udržala hmotnost televízneho prijímača. Pripevnenie tohto produktu na stenu zverte predajcom alebo licencovaným dodávatel'om spolocnosti Sony a poças instalacie venujte naležitu pozornost bezpečnosti. Spolocnosti Sony nezodpovedá za ziadne škody ani zranenia spôsobné nevhodnou manipulaciou alebo nasprávnou instalaciou.

Špecifikované produkty

Tato montažna konzola na stenu je urcená na použitie so specifikovanymi TV prijimačmi. Informácie o tom, č je možné montažnu konzolu na stenu použit's TV prijimačom, najdete v referencnej priručke.

Pre zákazníkov

VYSTRAHA

V pripe nudorzania bezpecnostnychPokynov moze dojst k vaznemu zraneniue alebo smrti nasledkom poziaru,zasahu elektrickym prudom alebo prevrhnutia vyrobku.

Montáž zverte licencovanému dodávatelovi a dbajte na to, aby sa v blízkosti instalacie nezdržiavali deti.

Ak sa montázna konzola na stenu alebo TV prijimač nenamontuje správné, moze dójt k nasledujúcim nehádám. Montáž zverte licencovanému dodávatelovi.

TV prijima c by mohol spadnut a sposobit vaZne zranenia, napriklad moderiny alebo zlomeniny.
- Ak je stena, na ktoru sa instaluje montáznakonzola na stenu, nestabilná, nerová alebo nie je v pravom uhle s podlahou, jednotka moze spednúf a sposobit zranenie alebo skody na majetku. Stena by mala udrzat minimálne stvornásobok hmotnosti TV prijimáča. (Informácie o hmotnosti TV prijimáča najdete v referencnej príruče.)
- Ak nie je montažna konzola na stenu namontovaná dostatočne pavne, Jednotka moź speadnút a spósobit zranenie alebo skody na majetku.

Premiestnovanie alebo odmontovanie TV prijimača zverte licencováému dodávatelovi.

Ak TV prijima⁺ prenásjú alebo demontuju iné osbya akó licencovani dodávatelia, TV prijima⁺õese spednút a spósobit zranenie alebo škody na majetku. Dbajte na to, aby televízny prijima⁺ prenásali alebo demontovali dvaja alebo viaceri ludia (traja alebo viaceri ludia pri televíznom prijimači 75 palcov a viac).

Po namontovani TV prijima neodskrutkujte skrutky.

V opacnom pripade moze TV prijima' spadnut a sposobit zranenie alebo skody na majetku.

Okrem špecifikovanych produktov nemontujte ziadne iné zariadenia.

Tato montáznakonzola na stenu je urcená na použitie iba so špecifikovanymi produktmi. Ak na nu namontujete iné zariadenie než je špecifikované, moze spadnút alebo sa rozbit a spasobit zranenie alebo skody na majetku.

Montážnu konzolu nezatažujte nicim okrem TV prijimača. TV prijimačom netraste dolava, doprava, nahor ani nadol.

V opacnom priada moze TV prijima spadnut a sposobit zranenie alebo skody na majetku.

Ak nebudete dodržiavat nasledujuce bezpečnostnéPokyny, moze dojst k zraneniu alebo skodám na majetku.

Pocas cistenia alebo udrzby netlachte na produit nadmernou silou.

Netlačte nadernou silou na hornú Čast TV prijimača. V opačnom pripadne može TV prijimaš spadnú t a sposobit zranenie alebo skody na majetku.

Upozornenie

• Ak používate TV prijímac namontovany na montáznu konzolu na stenu dlhodobo, v závislosti od materialú steny sa moze zmenitfarba steny za alebo nad TV prijímacom alebo sa moze odlepitapeta.
• Po demontázi montánezj konzoly na stenu ostanú v stene otvory na skrutky.
  Montaznu konzolu na stenu nemontujte na miesta, kde bude vystavena mechanickym vibraciam.

Montáž montážnej konzoly na stenu

Pre predajcov\ produkto\ spolocnosti Sony

VYSTRAHA

Nasledujuce pouny su urcené len pre predajcov produktov spolocnosti Sony. Dokladne si precitajte bezpecnostné pouny uvedene vyssie a poças montaže, udrzby a kontroly tohto produktu venujte mimoriadnu pozornost bezpecnosti.

Montážnu konzolu na stenu neinstalujte na povrch steny, kde budu rohy alebo strany TV prijimača vyčnievat mimo povrchu steny.

Montáznu konzolu na stenu neinstalujte na povrch steny, napriklad na pilier, kde budu rohy alebo strany TV prijimača vyčnievát mimo povrchu steny. Ak osoba alebo predmet narazi do vyčnievajuceho rohu alebo strany TV prijimača, moze dojst k zraneniu alebo škodám na majetku.

TV prijímac nemontujte nad ani pod klimatizáciu.

Ak je TV prijima dlhodobo vystaveny unikajucej vode alebo prudu zvduchu z klimatizacie, moze to mat za nasledok poziar, zašah elektrickym prudom alebo poruchu TV prijimača.

Montážnu konzolu na stenu namontujte bezpečne na stenu podla nasledujúcich pokynov v tomto námode.

Ak sa ktorakolvek zo skrutiek uvolh alebo vypadne, monta zna konzola na stenu moze spadnut a sposobit zranenie alebo skody na majetku. Pouzivaje skrutky vhdne pre material steny a jegnotku namontujte pvne pouzitim styroch alebo viacerych skrutiek s priemerom 8 mm (alebo ekvivalentnych).

Používajte len dodané skrutky a upevnovacie diely riadne podlaPokynov uvedenych v tomto návode. Ak použijete nahradné diely, TV prijímac moze spednú'ta spôsobit niedekomu zranenie alebo sa moze TV prijímac poškodit.

Konzolu správne zestavte podla postupu uvedeného v toto námode.

Ak sa ktorakolvek zo skrutiek uvolni alebo vypadne, TV prijimač moze spednú t a sposobit niekomu zranenie aleba so mоze TV prijimač poškodif.

Skrutky pavne utiahnite na vyznačenom mieste.

Po správnej montáži TV prijímača pavne zaistite káble.

Ak sa do kablov zamotaju fudia alebo predmety, moze dojst k zraneniu alebo poskodeniu TV prijima.

Zabrante priskripnutiu napajacieho alebo prepojovacieho kábla.

Ked je napájaci alebo prepojovaci kabel priskripnuty medzi Jednotkou a stenou alebo nasilu ohnuty alebo skruteny, mozu sa odhalit vúnturné vodiče, co moze sposobit skrat alebo prerušenie napájania. Mohlo by dōjst k požiaru alebo zásahu elektrickým prudom.

Skrutky potrebné na upevnenie montážnej konzoly k stene sa nedodávajú.

Na montáz montáznéj konzoly na stenu použite skrutky vchodné pre material a konstrukciu steny.

Montáž TV prijímaça na stenu

Postup montáze sa lisi v závislosti od TV prijimaça.

Na instalaciu televizneho prijima ca na stenu pouzite montaznu konzolu na stenu SU-WL450.

Poznámka

• Ak je TV prijima'pripevny k stolovemu stojanu, Najprv ho zo stoloveho stojana odmontujte. Ak chcete stolovy stojan odpojit, pozrite si Sprievodcu nastavenim a postupujte v opacnom poradi.
  Pred pripevnim upevnovacich casti montaznej konzoly na stenu alebo pri odpajan stoloveho stojana polozte televizny prijima ochrazovkou nadol na rovny a stabilny povrch zakrytý hrubou jemnou tkaninou, aby sa neposkodil povrch displeja LCD TV prijimača.
• Odrskrutkované skrutky uložte na bezpečnom miesto mimo dosahu detí.

Priprava na montáž

Pred instalaciou si prijavte referencingnu prirucku a sprievodcu nastavenim televizneho prijima.
Pred montázou si priapravte skrutkovač Phillips vchodné na prislušné skrutky.
- Stanovte montážnu polohu TV prijímača.
- Prijavte si styri alebo viac skrutiek s priemerom 8 mm a jaknu skrutku s priemerom 5 mm alebo ekvivalentné skrutky (nedodávajú sa). Vyberte skrutky vchodné pre material steny.

Kontrola dielov

• Skontrolujte, Či boli dodané všetky diely.

A Podstavec (20) (1) B Kladka (2)
◎ PSW 6x20 (4)◎ PSW 4x20 s vložkou (2)
◎ Dištančná vložka (20) (2)	◎ Remeš (1)
◎ Vložka (20) (M4) (2)	◎ PSW 4x20 (2)
①Adaptér podstavca (2)	◎ PSW 4x10 (8)
◎ Dištančná vložka (60) (2)	◎ L PSW 6x50 (2)
◎ Vložka (M4) (2)◎ PSW 4x50 (2)

Urcenie miesta montáze

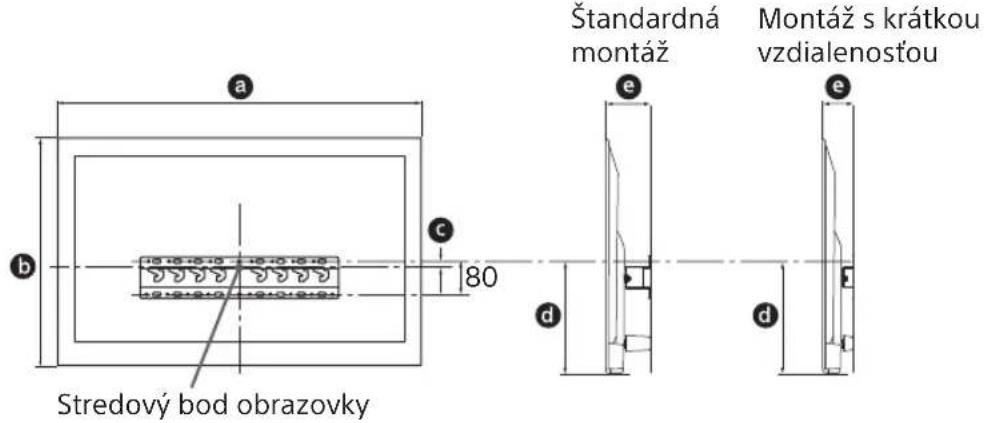

1 Určte miesto montáže.

Stena musi byt dostatočne priestranná a mat nosnost minimálne stvornásobku hmotnosti televízneho prijímača.

Pozrite si nasledujucu tabulku, kde najdete informacia o monta zi TV prijima cna stenu.

Informáce o hmotnosti TV prijímača najdete v referencnej priručke TV prijímača.

Jednotka: mm

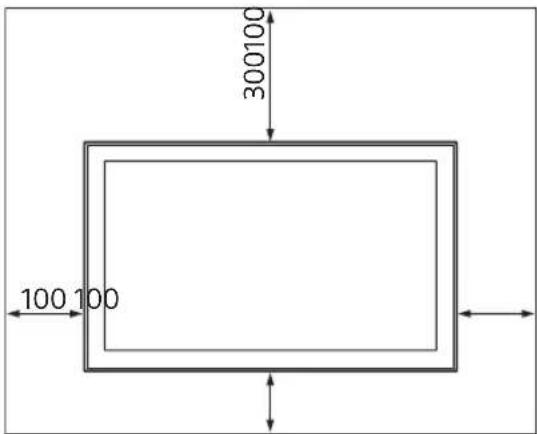

Medzi TV prijimačom, stropom a vystupujucimi Častami steny ponechte dostatočné priestor, ako je to znázorneni na nasledujúcom obržku.

Jednotka: mm

• Na zarucenie dostatočného vetrania a na predchadzanie usadzovaniu nečistôt alebo prachu:

• Televizny prijimač nekladte naplocho, neinstalujte ho obratene, smerom dozadu ani nabok.

• Televizny prijimač nekladte na policu, koberec, postel ani do skrine.
• Televizny prijimač neprikryvjte textfliami, ako su záclony, ani predmetmi, ako noviny a pod.
• Televizny prijimač neinstalujte podla nasledujucej ilustracie.

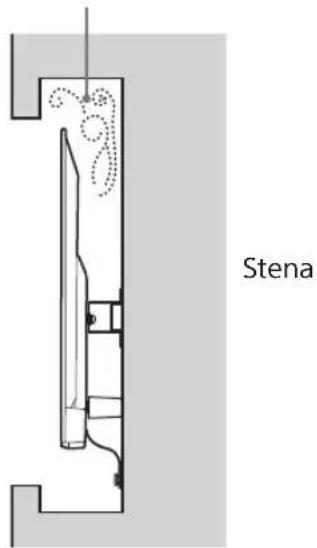

Cirkulácia vzduchu je zablokovaná.

Poznámka

• Ak mate v umysle viest kable v stene, pred zacatim montaze vyvtorte otvor do steny azasunte don kable. Vyvtorte otvor v stene v priestore mimo obvodu podstavca (20) A, adapté podstavca 1 a distancnej vlozky (20) E, distancnej vlozky (60) K, aby nedoslo k priskripnutiu kablov.

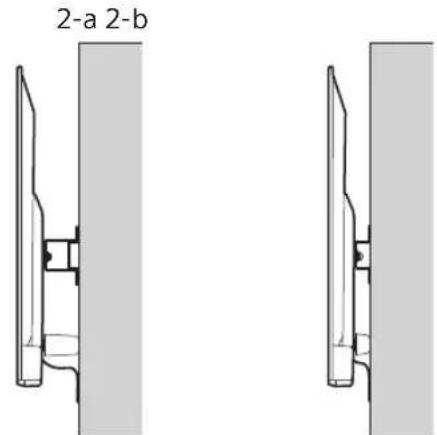

2 Vyberte typ montaže na stenu. Vzdialenost zadnej Časti TV prijimača od steny možno vybrat podla nasledujúcich informáci.

Pozrite si tabulku v kroku 1.

VYSTRAHA

-Ak vyberiete sposob 2-b, pristup k zadnym koncovkam bude obmedzeny.

3 Podla nasledujucej tabulky urte polohu montaze adaptera podstavca. Ak ste vybrali sposob 2-b,除去krok vynechajte.

Názov modelu Umiestnenie háka
KDL-50WG6□□	c
KDL-43WG6□□

V priade sposobu 2-a

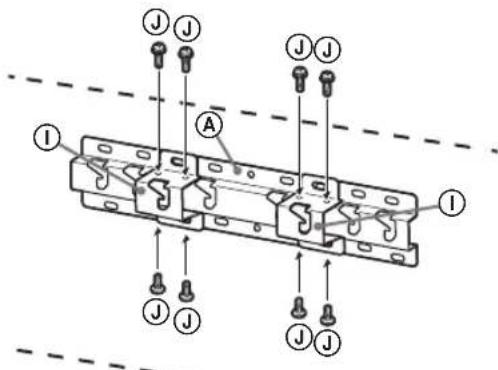

pripevnite adaptor podstavca ①
pomocou skrutky (PSW 4 x 10)
J k podstavcu (20) A.

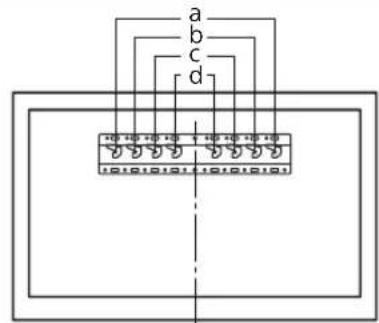

4 Určte pozíciu skrutiek na montáž podstavca (20) A.

Pozrite si technické udaje na strane 12. Ak vyberiete sposob 2-a, použite umiestnenie otvorov adapéra podstavca ①.

VYSTRAHA

Stena, na ktorej bude TV prijimaç namontovany, by mala udrzat minimálne stvornábosok hmotnosti TV prijimaça (Informácie o hmotnosti TV prijimača najdete v referencnej priručke.).
- Urte pevnost steny, na ktorej bude TV prijmac namontovany. V pripe de potreby stenu dostatoene spevnite.

Instalácia podstavca na stenu

• Použite minimálne styri skrutky s priemerom 8 mm alebo ekvivalentné skrutky (nedodávajú sa).
  Vložte styri skrutky do otvorov na adaptéri podstavca ① s podstavcom (20) (len 2-a).
• Podstavec (20) A namontujte na stenu yodorovne.

Pre instalaciu stojana si pozrite sprievodcu.
nastavenim.

1 Odmontujte stolovy stojan od TV prijimača.

Poznámka

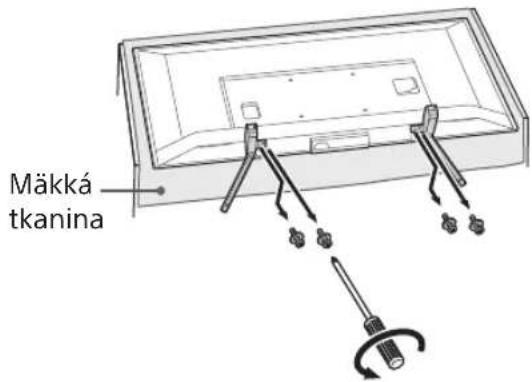

• Na miesto, kam chcete položit TV prijimač, položte mäkkú tkaninu, aby nedoslo k poskodeniu povrchu displeja.
  Pri instalacii montaznej konzoly na stenu, nepouzivajte skrutky odskrutkované zo stoloveho stojana.
• Odmontovany stolovy stojan a skrutky odlozte na bezpecnom mieste mimo dosahu deti. Budete ich potrebovat, ak budete chciet TV prijima v buducosti znova postavit na stol. Stolovy stojan nie je mozné zakupit samostatne.

UPOZORNENIE

Pred zapnutim musi byt TV prijima c vo vertikalnej polohe. TV prijima nesmie byt zaputy, ak je LCD panel umiestneny smerom nadol, pretoze by mohlo dojst k nerovnomernemu zobrazeniu obrazu.
- Nasledkom tlaku alebo nárazov na povrch TV prijima sa moze TV prijima rozbit alebo poskodit.
TV prijimač položte Čelnou stranou smerujúćou nadol na stabilné a rovný povrch tak, aby stolový stojan prevíšal czekraj povrchu. Ak je Čelná strana TV prijimača a spodné strana stoloveho stojana na rovnakej urovní povrchu, vznikne nestabilita, následkom ktoréj sa može TV prijimač poškodit.
- Pocas demontaje stolového stojana z TV prijimača stolový stojan pevná držte.

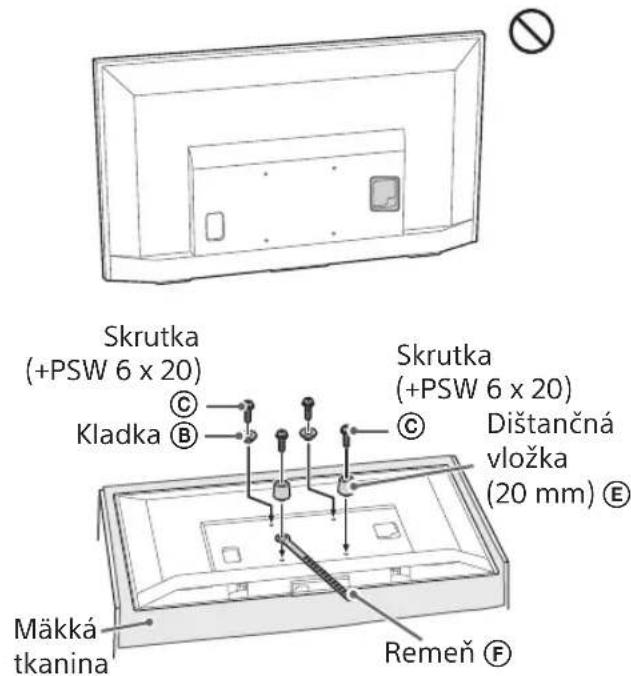

2 Pripnevite upevnovacie casti montažnej konzoly na stenu. Skontrolujte upevnovacie casti podla casti „Položky dodávané s montažnou konzolou na stenu SU-WL450" v sekci „Kontrola dielov" strane 5.

Poznámka

• Pevne zaistite upevnovacie casti pomocou skrutiek.
  Ak pouzivate elektricky skrutkovač, krutiaci moment nastavte na priblžne 1,5 Nm 15kg / cm^2
  Pouzite alebo nepouzite casti uloze na bezpecnom mieste pre buduce pouzite. Tento navod si odlozte pre pripad buducej potreby.

• Ak použijete tento typ montáze, nebude mozné používat niedtore terminálny v zadnej Časti televízneho prijímaça.

3 Pripojte k TV prijimaču potrebné káble.

Káble pripojte pred montážou TV prijímača na stenu. Po montáži TV prijímača k nemu nebude možné káble pripjit. Pozrite si referencné príručku dodanú s TV prijímačom.

Poznámka

Vyvtorenie vedenia kablov v stene zverte licencovanemu dodavatelovi.
Pred montazou na stenu prepojovacie kable zviazte, aby ste po nich nestupali.

Montáž TV prijímaça na stenu

1 Namontujte televizny prijima na podstavec alebo adaptor podstavca.

• Pre umiestnenie kladiek (B) na zavesenie na podstavec alebo adapter podstavca si pozrite tabulku v kroku 3 v casti „Urcenie miesta montaje" na strane 7.
  Jemne spustte televizny prijimača zaveste kladky (B) pripojené k zadnej Časti televizneho prijimača na podstavec alebo adapter podstavca, pričom sa presveděte o tvare otvorov.
• Po instalacii TV prijima na stenu overte, ci su kladky (B) pavne pripevnene k podstavcu alebo adaptaru podstavca.
• Pomaly uvolnite obe ruky a uiistite sa, ze televizny prijima nespadne.

• Použite skrutku s priemerom 5 mm alebo ekvivalentnu skrutku (nedodáva sa).

Poznámka

• Pokuste sa mierne pritiahnut spodnu cast TV prijima k sebe, aby ste sa uistili, ze sa nepohne dopredu. Ak sa pohne, nie je upevneny spravne a remen F je potrebne znova pvne zaistif.

Kontrola dokončenej montáže

3 Povežite potrebni kabl(ove) sa TV-om.

Obavezno povežite kablove pre postavljanja TV-a na zid. Necete moci da povežete kablove kada se TV postavi. Pogledajte Vodic za reference isporučen uz vaš TV.

Napomena

Poverite vodenje kablova u zidu licenciranom ugovaraču.
- Spojite kablove za povezivanje pre montaze na zid da biste spreci di staNETe na njih.

Postavljanje TV-a na zid

1 Postavite TV na osnovu ili spojnicu za osnovu.

• Za mesta za remenice (B) koji ce stajatina osnovi ili spojnici za osnovu, pogledajte tabelu za 3. korak u "Odlucivanje o mestu za postavljanje" na strani 7.
  Pažljivo pomerite TV i okacite remenice ⑧ na zadnjoj strani TV-a na osnovu ili spojnicu za osnovu vodeci računa da odgovaraju obliku otvora.
• Nakon montaže TV-a na zid, proverite da li su remenice (B) Čvsto pričvršcene u osnovu ili spojnicu za osnovu.
• Polako oplustite obe ruke da TV ne bio pao.

Standardna montaža (2-a)

Uzana montaža (2-b)

UPOZORENJE

• TV treba da nose dve ili vishe osoba (tri ili vishe osoba ako je TV od 75 inca ili veci).

2 Sprečavanje pomeranja dna TV-a.

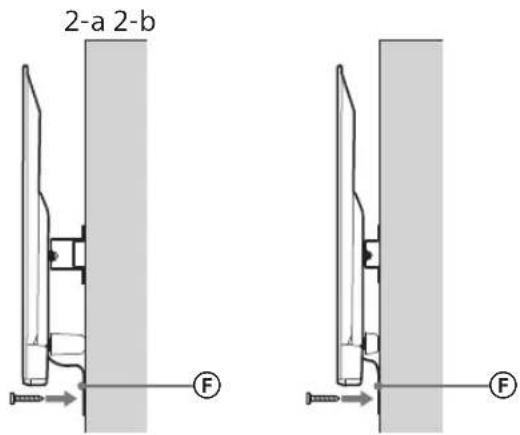

• Podignite labavi deo remena (F) i pricvrstite ga cvrsto na zid.

• Upotrebite vijak precnika 5 mm ili ekvivalentan (nije isporučen).

Napomena
