Bravia KDL50WG663 - Televize SONY - Bezplatný návod k obsluze

Typ produktu	LED Full HD televizor
Značka	Sony
Model	Bravia KDL50WG663
Velikost obrazovky	50 palců (úhlopříčka 126 cm)
Rozlišení	1920 x 1080 pixelů (Full HD)
Rozměry (bez stojanu)	přibližně 1130 x 660 x 80 mm (Š x V x H)
Hmotnost (bez stojanu)	Přibližně 16 kg
Napájení	AC 220-240 V, 50/60 Hz
Spotřeba elektrické energie	120 W (max. v pohotovostním režimu <0,5 W)
Zobrazovací technologie	LED s přímým podsvícením
Pozorovací úhel	178° horizontálně / 178° vertikálně
Konektivita	2x HDMI, 1x USB, Ethernet, vestavěné Wi-Fi, optický audio výstup, anténní konektor
Hlavní funkce	Teletext, časovač, rodičovský zámek, režim spánku, EPG
Montáž na zeď	Kompatibilní se stojanem Sony SU-WL450 (doporučeno), použijte alespoň 4 šrouby o průměru 8 mm
Údržba a čištění	Čistěte jemným suchým hadříkem. Nepoužívejte rozpouštědla ani abrazivní prostředky.
Bezpečnost	Nevystavujte vlhkosti, neblokujte větrací otvory, nedovolte dětem lézt na televizor.
Náhradní díly a opravitelnost	Šrouby pro montáž na zeď nejsou součástí dodávky. Stojan je odnímatelný. Pro opravy kontaktujte autorizovaného instalatéra Sony.
Záruka	2 roky (podle platné legislativy)

Často kladené otázky - Bravia KDL50WG663 SONY

Jak namontovat televizor na zeď?

Instalaci musí provést autorizovaný instalatér Sony. Použijte nástěnný držák SU-WL450 (není součástí dodávky) a postupujte podle pokynů v manuálu. Ujistěte se, že zeď unese alespoň 4násobek hmotnosti televizoru (přibližně 64 kg). Použijte alespoň 4 šrouby o průměru 8 mm vhodné pro materiál zdi.

Jaká je hmotnost televizoru Bravia KDL50WG663?

Hmotnost televizoru bez stojanu je přibližně 16 kg. Pro montáž na zeď musí zeď unést alespoň 64 kg (4násobek hmotnosti).

Mohu použít univerzální nástěnný držák?

Sony doporučuje používat výhradně nástěnný držák SU-WL450 pro tento model. Použití nespecifikovaného držáku může vést k riziku pádu a poškození televizoru.

Jak vyčistit obrazovku televizoru?

Vypněte televizor a nechte jej vychladnout. K otření obrazovky použijte jemný suchý hadřík. Nikdy nepoužívejte chemické prostředky, alkohol ani abraziva. Na odolné skvrny hadřík mírně navlhčete vodou.

Jaká jsou důležitá bezpečnostní opatření?

Neblokujte větrací otvory, neinstalujte televizor v blízkosti zdroje tepla nebo vlhkosti. Nedovolte dětem lézt nebo se věšet na televizor. Používejte napájecí kabel v dobrém stavu a netahejte za šňůru.

Jak odstranit nohu televizoru pro montáž na zeď?

Položte televizor lícem dolů na měkký povrch. Odšroubujte šrouby stojanu. Šrouby a stojan si uschovejte pro budoucí použití. Postupujte opačně než při instalaci.

Co dělat, když je obrazovka prasklá nebo poškozená?

Televizor nepoužívejte. Okamžitě odpojte zařízení a kontaktujte autorizovaný servis Sony. Nepokoušejte se o opravu sami, mohlo by to být nebezpečné.

Je televizor kompatibilní se standardními upevňovacími body VESA?

Ne, tento model je určen pouze pro nástěnný držák Sony SU-WL450. Uvedené rozměry otvorů neodpovídají standardu VESA. Nepoužívejte jiné upevnění.

Mohu k tomuto televizoru připojit soundbar?

Ano, televizor má optický audio výstup a porty HDMI. Soundbar můžete připojit přes HDMI ARC na jednom z HDMI portů nebo pomocí optického výstupu.

Kde si mohu stáhnout kompletní manuál?

Kompletní manuál je k dispozici ke stažení zdarma na stránkách notice-facile.com ve formátu PDF. Můžete také požádat o překlad do svého jazyka zadáním e-mailové adresy na stránce produktu.

NÁVOD K OBSLUZE Bravia KDL50WG663 SONY

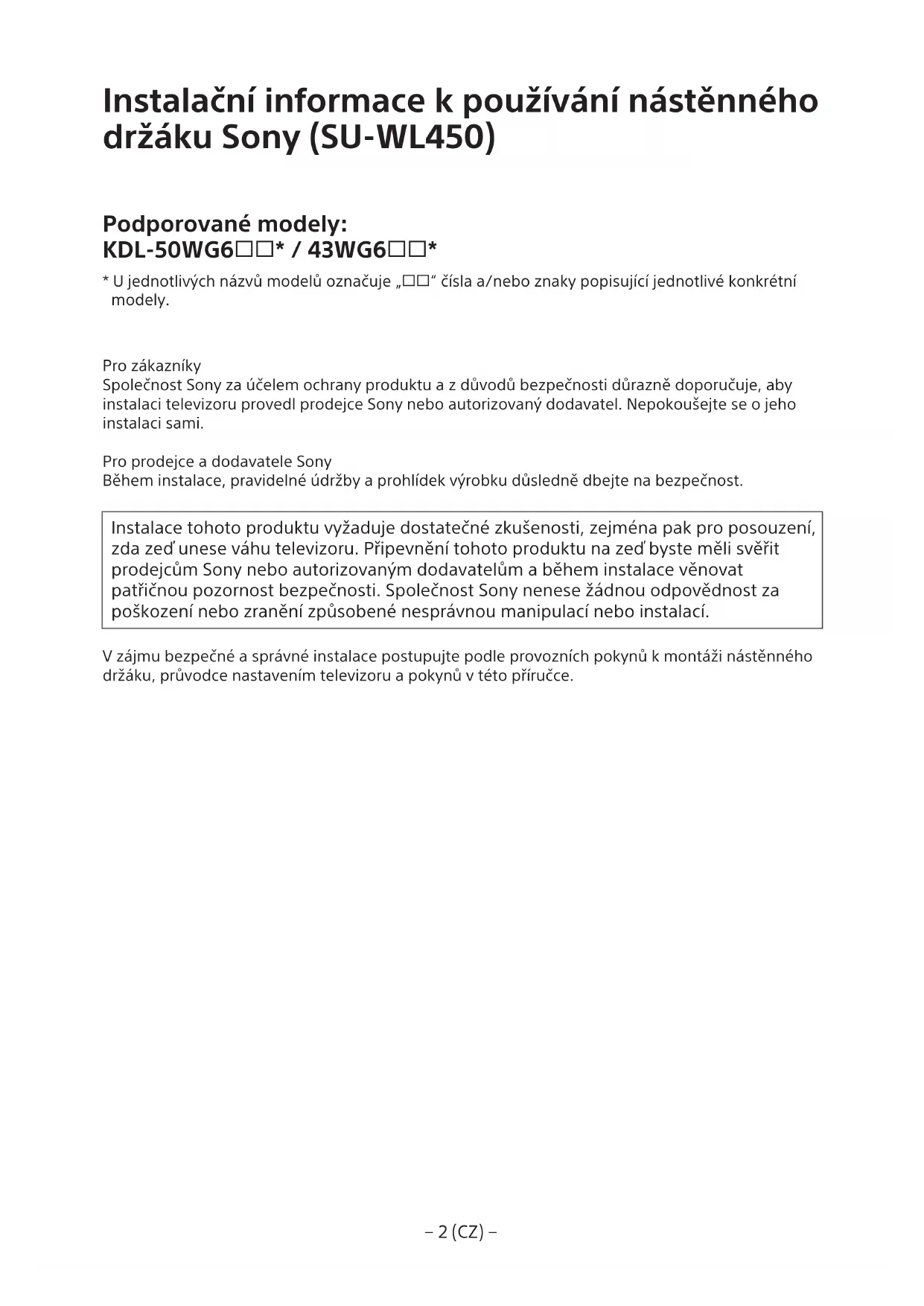

Instalační informace k používání nástěnného držáku Sony (SU-WL450)

Podporované modely: KDL-50WG6 ☐☐ / 43WG6 ☐☐

• U jednotlivých názvů modelů označuje „☐☐“ čísla a/nebo znaky popisující jednotlivé konkrétní modely.

Pro zákazníky: Společnost Sony za účelem ochrany produktu a z důvodů bezpečnosti důrazně doporučuje, aby instalaci televizoru provedl prodejce Sony nebo autorizovaný dodavatel. Nepokoušejte se o jeho instalaci sami.

Pro prodejce a dodavatele Sony: Během instalace, pravidelné údržby a prohlídek výrobku důsledně dbejte na bezpečnost.

Instalace tohoto produktu vyžaduje dostatečné zkušenosti, zejména pak pro posouzení, zda zeď unese váhu televizoru. Připevnění tohoto produktu na zeď byste měli svěřit prodejcům Sony nebo autorizovaným dodavatelům a během instalace věnovat patřičnou pozornost bezpečnosti. Společnost Sony nenese žádnou odpovědnost za poškození nebo zranění způsobené nesprávnou manipulací nebo instalací.

V zájmu bezpečné a správné instalace postupujte podle provozních pokynů nástěnného držáku, průvodce nastavením televizoru a pokynů v této příručce.

Bezpečnostní opatření

Děkujeme, že jste si zakoupili tento produkt.

Informace pro zákazníky

Montáž tohoto produktu vyžaduje odborné znalosti a zkušenosti. Proto montáž tohoto produktu svěřte prodejcům nebo licencovaným dodavatelům společnosti Sony a během montáže dodržujte uvedená bezpečnostní opatření. Společnost Sony nenese žádnou odpovědnost za jakékoli škody nebo zranění způsobená nesprávným zacházením, nesprávnou montáží nebo montáží jiného než uvedeného produktu. Vaše zákonná práva (pokud existují) nejsou omezena.

Informace pro prodejce společnosti Sony

Montáž tohoto produktu vyžaduje odborné znalosti a zkušenosti. Důkladně si přečtěte tento návod k použití, abyste montáž mohli provést v souladu s bezpečnostními pokyny. Společnost Sony nenese žádnou odpovědnost za jakékoli škody nebo zranění způsobené nesprávným zacházením nebo nesprávnou montáží. Po provedené montáži tento návod vraťte zákazníkovi.

Tento návod k použití popisuje správnou manipulaci s produktem a obsahuje důležitá upozornění, jejichž dodržování brání vzniku nehod. Tento návod si důkladně přečtěte a používejte produkt správným způsobem. Tento návod uschovejte pro budoucí použití.

Produkty od společnosti Sony jsou navrženy s ohledem na bezpečnost. Pokud nebudete produkt používat správně, může dojít k vážnému zranění ohněm, elektrickému šoku nebo v důsledku převrácení nebo pádu produktu. Aby k takovým nehodám nedošlo, vždy dodržujte uvedená bezpečnostní opatření.

UPOZORNĚNÍ

Určené produkty

Tato konzole pro montáž na zeď je určena k použití s určenými televizory. V příslušných referenčních příručkách k televizorům najdete informace o tom, se kterými televizory je možné nástěnný držák používat.

Informace pro zákazníky

VAROVÁNÍ

Pokud nebudete dodržovat následující bezpečnostní opatření, může dojít k vážným zraněním nebo smrti v důsledku požáru, úrazu elektrickým proudem nebo pádu produktu.

Proto montáž tohoto produktu svěřte licencovaným dodavatelům a během montáže nedovolte malým dětem přibližovat se k produktu.

Pokud konzoli pro montáž na zeď nebo televizor nenamontujete správně, může dojít k následujícím nehodám. Montáž svěřte licencovaným dodavatelům.

• Televizor může spadnout a způsobit vážné zranění, například zhmoždění nebo zlomeniny.
• Pokud zeď, na kterou chcete konzoli namontovat, není stabilní, rovná a kolmá k podlaze, jednotka může spadnout a způsobit zranění nebo poškození majetku. Stěna by měla unést hmotnost alespoň čtyřnásobku hmotnosti televizoru. (Informace o hmotnosti najdete v referenční příručce k televizoru.)
• Pokud není montáž konzoly na zeď dostatečně pevná, jednotka může spadnout a způsobit zranění nebo poškození majetku.

Přemístění nebo demontáž televizoru svěřte licencovaným dodavatelům.

Pokud přemístění nebo demontáž televizoru provádějí osoby jiné než licencovaní dodavatelé, může televizor spadnout a způsobit zranění nebo poškození majetku. Přemisťování nebo demontáž televizoru musí provádět dvě nebo více osob (tři nebo více osob v případě televizoru o velikosti 75 palců a více).

Po montáži televizoru nevytahujte šrouby atd.

V opačném případě by mohl televizor spadnout a způsobit zranění nebo poškození majetku.

Součásti konzoly pro montáž na zeď nijak neupravujte.

V opačném případě by mohla konzola spadnout a způsobit zranění nebo poškození majetku.

Na konzolu nemontujte žádná jiná než určená zařízení.

Tato konzola pro montáž na zeď je určena k použití pouze s určenými zařízeními. Pokud na ni namontujete jiné než určené zařízení, mohlo by spadnout nebo se rozlomit a způsobit zranění nebo poškození majetku.

Zabraňte tomu, aby na konzolu působila jiná zátěž než televizor. Netřeste televizorem doleva/doprava, nahoru/dolů.

V opačném případě by mohl televizor spadnout a způsobit zranění nebo poškození majetku.

O televizor se neopírejte ani se na něj nezavěšujte.

O televizor se neopírejte ani se na něj nezavěšujte, protože by na vás mohl spadnout a způsobit vážné zranění.

UPOZORNĚNÍ

Pokud nebudete dodržovat následující opatření, může dojít ke zranění nebo poškození majetku.

Během čištění nebo prováděné údržby na produkt nevyvíjejte nadměrnou sílu.

Na horní část televizoru nevyvíjejte sílu. V opačném případě by mohl televizor spadnout a způsobit zranění nebo poškození majetku.

Bezpečnostní opatření

• Pokud používáte televizor namontovaný na konzole na zeď dlouhou dobu, barva stěny za nebo nad televizorem se může změnit nebo může dojít k odlepení tapety, v závislosti na materiálu stěny.
• Pokud po montáži na zeď konzolu odstraníte, zůstanou po ní díry po šroubech. Konzolu pro montáž na zeď nepoužívejte na místech, na která působí mechanické otřesy.

Montáž konzoly na zeď

Informace pro prodejce společnosti Sony

VAROVÁNÍ

Následující pokyny jsou určeny pouze pro prodejce společnosti Sony. Přečtěte si výše uvedené pokyny a během montáže, údržby a kontroly tohoto produktu věnujte zvýšenou pozornost bezpečnosti.

Konzolu na zeď nemontujte na plochy stěn, na kterých rohy nebo boky televizoru přečnívají ze stěny.

Konzolu na zeď nemontujte na plochy stěn, například sloupy, na kterých rohy nebo boky televizoru přečnívají ze stěny. Pokud do vyčnívajícího rohu nebo boku televizoru narazí osoba nebo předmět, může dojít ke zranění nebo poškození majetku.

Televizor nemontujte nad ani pod klimatizaci.

Pokud je televizor dlouhodobě vystaven prosakování vody nebo proudu vzduchu z klimatizace, může dojít k požáru, úrazu elektrickým proudem nebo poruše televizoru.

Konzolu na zeď bezpečně namontujte podle následujících pokynů v tomto návodu k použití.

Pokud jsou kterékoli šrouby uvolněné nebo pokud vypadnou, konzola může spadnout a způsobit zranění nebo poškození majetku. Používejte šrouby vhodné pro materiál stěny a jednotku bezpečně upevněte pomocí nejméně čtyř šroubů o průměru 8 mm (nebo ekvivalentních).

Používejte pouze dodané šrouby a další součásti podle pokynů uvedených v tomto návodu k použití. Pokud použijete náhradní součásti, televizor může spadnout a způsobit zranění osob nebo poškození televizoru.

Pokud jsou kterékoli šrouby uvolněné nebo pokud vypadnou, televizor může spadnout a způsobit zranění osob nebo poškození televizoru.

Šrouby pevně utáhněte v určené poloze.

V opačném případě může televizor spadnout a způsobit zranění osob nebo poškození televizoru.

Během montáže dávejte pozor, aby nedošlo k nárazu televizoru.

Pokud je televizor vystaven nárazům, může dojít k jeho pádu nebo rozlomení. V důsledku toho by pak mohlo dojít ke zranění.

Televizor namontujte na stěnu, která je kolmá a rovná.

V opačném případě by mohl televizor spadnout a způsobit zranění.

Dávejte pozor, aby nedošlo ke skřípnutí napájecí šňůry nebo propojovacího kabelu.

Pokud dojde ke skřípnutí napájecí šňůry nebo propojovacího kabelu mezi jednotkou a stěnou nebo k jejich násilnému ohnutí či zkroucení, vnitřní vodiče mohou být obnaženy a mohou způsobit zkrat nebo přerušení elektrického obvodu. V důsledku toho může dojít k požáru nebo úrazu elektrickým proudem.

Šrouby nutné k montáži konzoly na zeď nejsou součástí balení.

Při montáži konzoly na zeď používejte vhodné šrouby pro materiál stěny.

Montáž televizoru na zeď

Montážní postupy se u jednotlivých televizorů liší.

K instalaci televizoru na zeď použijte nástěnný držák SU-WL450.

Poznámka

• Pokud je k televizoru připojen stolní stojan, nejprve stolní stojan odpojte. Nahlédněte do Dokumentu Průvodce nastavením a proveďte kroky pro připojení stolního stojanu v obráceném pořadí. Při připojování částí příslušenství nástěnného držáku nebo při odstraňování stolního stojanu od televizoru položte televizor obrazovkou dolů na rovnou a stabilní pracovní plochu pokrytou silnou a měkkou látkou, aby nemohlo dojít k poškození povrchu LCD obrazovky. Vysroubované šrouby uschovejte na bezpečném místě mimo dosah dětí.

Příprava na montáž

• Před instalací mějte po ruce referenční příručku a průvodce nastavením televizoru.
• Před zahájením sestavení si připravte křížový šroubovák pro určené šrouby. Zkontrolujte montážní polohu televizoru.
• Připravte si nejméně čtyři šrouby o průměru 8 mm a jeden šroub o průměru 5 mm nebo ekvivalentní (nejsou součástí balení).

Vyberte šrouby vhodné pro materiál stěny.

Kontrola součástí

Dodáno s modelem SU-WL450

Zkontrolujte, že žádná součást nechybí.

A Základna (20) (1) B	Kladka (2)
C Křížový šroub 6x20 (4)	D Křížový šroub 4x20 s průchodkou (2)
E Rozpěrka (20) (2) F	Pás (1)
G Průchodka (20) (M4) (2)	H Křížový šroub 4x20 (2)
I Adaptér základny (2)	J Křížový šroub 4x10 (8)
K Rozpěrka (60) (2) L	Křížový šroub 6x50 (2)
M Průchodka (M4) (2)	N Křížový šroub 4x50 (2)

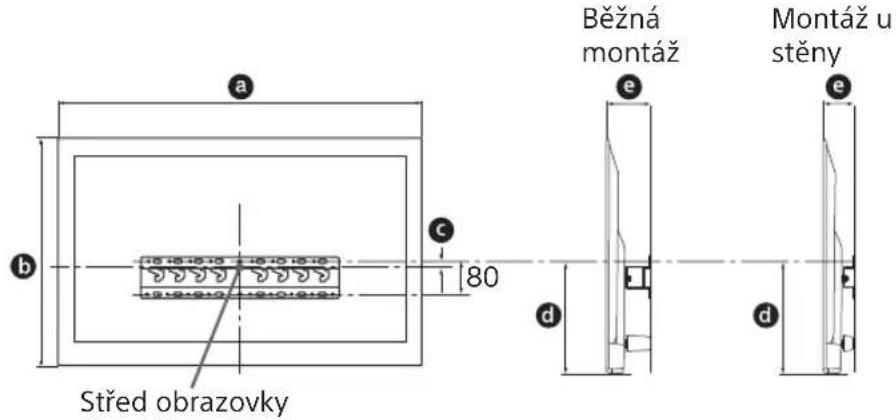

Určení místa montáže

1 Rozhodněte se, kam chcete konzoli upevnit.

Ujistěte se, že je na zdi pro televizor dostatek prostoru a že zeď unese alespoň čtyřnásobek hmotnosti televizoru.

Informace o montáži televizoru na zeď naleznete v následující tabulce. Informace o hmotnosti televizoru naleznete v Referenční příručce k televizoru.

Jednotka: mm

Název modelu	Rozměry obrazovky		Rozměr ve středu obrazovky		Délka pro montáž
	a	b	c	d	e
					Běžná montáž	Montáž u stěny
KDL-50WG6☐☐	1130	660	21	358	130	88
KDL-43WG6☐☐	974	572	54	346	130	88

Poznámka

• Hodnoty v tabulce se v závislosti na instalaci mohou mírně lišit. Když televizor namontujete na zeď, bude se horní strana televizoru mírně naklánět vpřed.

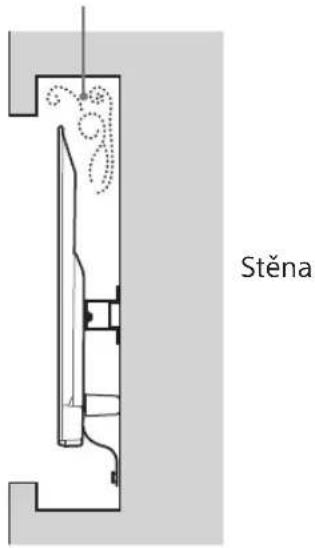

Mezi televizorem a stropem a vyčnívajícími částmi stěny ponechejte dostatečný prostor, jak je znázorněno níže.

Jednotka: mm

• Abyste zajistili řádnou ventilaci a zabránili hromadění nečistot nebo prachu:

Nepokládejte televizor naplocho, neinstalujte ho vzhůru nohama, obrazovkou ke stěně ani na bok. Neumisťujte televizor na polici, koberec, postel ani do skříně. - Nezakrývejte televizor látkou, například závěsy, ani takovými předměty, jako jsou noviny apod. - Neinstalujte televizor, jak je znázorněno níže.

Cirkulace vzduchu je blokována.

Poznámka

• Pokud máte v plánu kabely vést stěnou, před začátkem montáže vyvrtejte ve zdi otvor pro kabely. Aby nedošlo ke skřípnutí kabelu, připravte otvor ve zdi mimo obvod základny (20) A, adaptéru základny 1 a rozpěrek (20) E, rozpěrek (60) K.

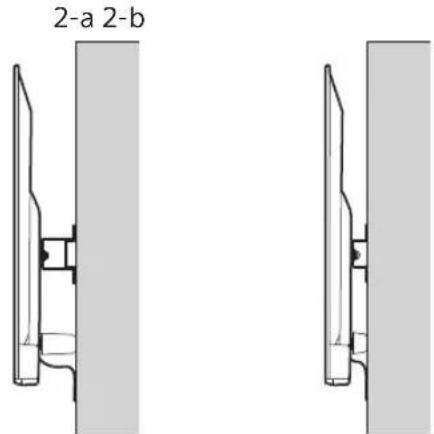

2 Zvolte styl montáže na zeď. Vzdálenost zadní části televizoru od stěny můžete zvolit z následujících možností.

2-a Běžná montáž 2-b Montáž u stěny

Viz tabulku kroku 1.

VAROVÁNÍ

Když volíte možnost 2-b, bude přístup k zadním konektorům omezený.

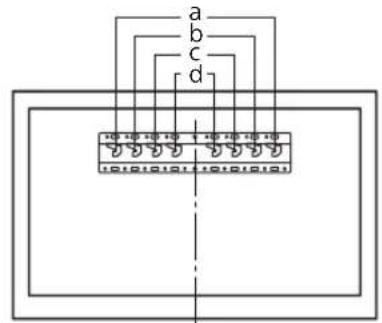

3 Viz tabulku níže, ve které najdete informace o místech připevnění adaptéru základny. Pokud zvolíte možnost 2-b, tento krok přeskočte.

Název modelu	Umistěné háku
KDL-50WG6□□	c
KDL-43WG6□□

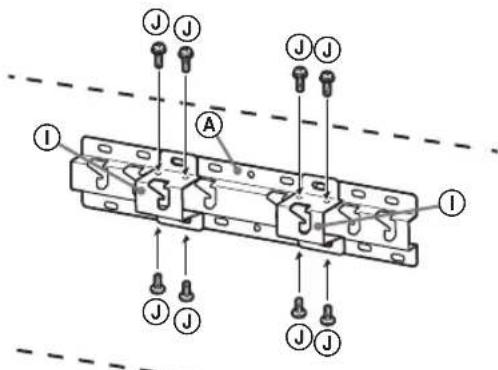

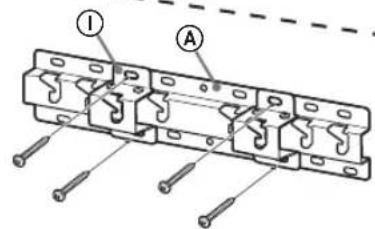

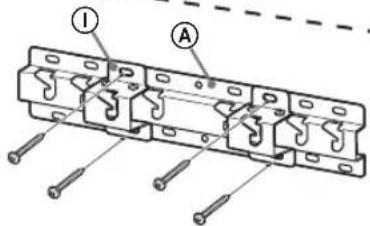

Když je zvolena možnost 2-a, připevněte adaptér základny ① pomocí šroubů (PSW 4x10) ② k základně (20) ④.

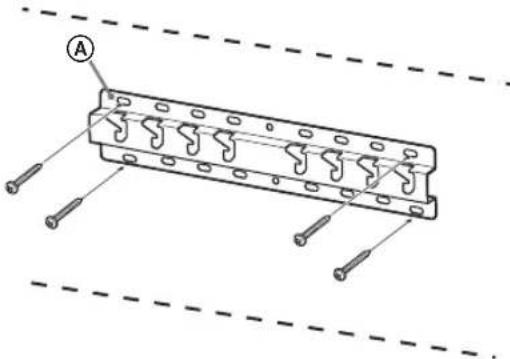

4 Určete umístění šroubů pro montáž základny (20) (A).

Informace najdete v technických údajích na straně 12.

Když zvolíte možnost 2-a, použijte prosím umístění otvoru adaptéru základny ①.

VAROVÁNÍ

Stěna, na kterou bude televizor namontován, by měla unést hmotnost alespoň čtyřnásobku hmotnosti televizoru (informace o hmotnosti najdete v referenční příručce k televizoru).

Určete sílu stěny, na kterou bude televizor upevněn. V případě potřeby stěnu dostatečně zpevněte.

• Připravte si nejméně čtyři šrouby o průměru 8 mm nebo ekvivalentní (nejsou součástí balení). Umístěte čtyři šrouby do otvorů adaptéru základny 1 a do základny (20) A (pouze 2-a).
• Namontujte základnu (20) na zeď vodorovně.

Běžná montáž (2-a)

Příprava na montáž televizoru

Instalaci na stojan proveďte podle průvodce nastavením.

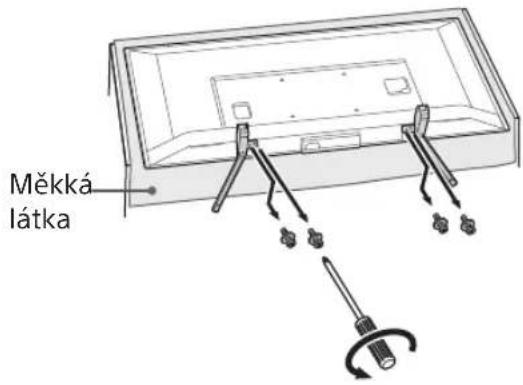

1. Odmontujte stolní stojan od televizoru.

Poznámka

Položte televizor na místo, na které předtím položte měkkou látku tak, aby nemohlo dojít k poškození povrchu obrazovky. Při instalaci nástěnného držáku nepoužívejte šrouby vyšroubované ze stolního stojanu. Odmontovaný stolní stojan a jeho šrouby uschovejte na bezpečné místo mimo dosah dětí. Budete je potřebovat, pokud byste v budoucnu chtěli umístit televizor na stůl. Stolní stojan nelze zakoupit samostatně.

VAROVÁNÍ

• Před zapnutím televizoru se ujistěte, že se televizor nachází ve svislé poloze. Televizor nezapínejte s LCD obrazovkou směřující dolů, abyste zabránili vzniku nerovnoměrného obrazu.
• Pokud byste právě televizor vystavili tlaku nebo nárazu, mohlo by dojít k prasknutí nebo poškození televizoru. Položte televizor obrazovkou dolů na stabilní a rovný povrch tak, aby stolní stojan přečníval přes hranu tohoto povrchu. Pokud by byla obrazovka televizoru na stejné úrovni jako stolní stojan, došlo by ke vzniku nestabilních pracovních podmínek a k možnému poškození televizoru. Při odpojování stolního stojanu od televizoru držte pevně stolní stojan.

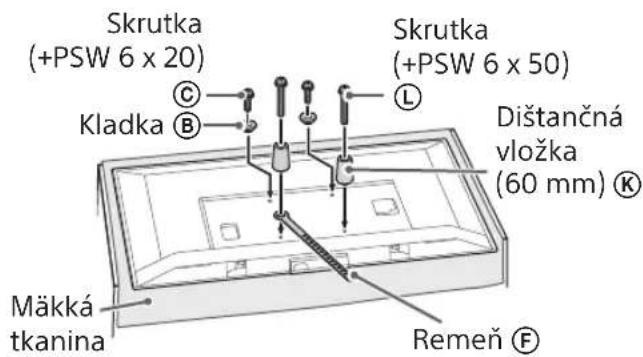

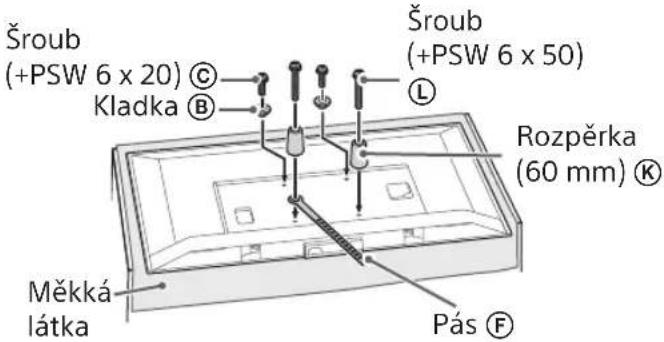

2. Připojte části příslušenství nástěnného držáku. Zkontrolujte části příslušenství v odstavci „Dodáno s modelem SU-WL450“ v části „Kontrola součástí“ na straně 5.

Poznámka

• Pevně zajistěte díly příslušenství pomocí šroubů. Když používáte elektrický šroubovák, nastavte utahovací moment přibližně na 1,5 N·m {15 kgf·cm}.
• Použité i nepoužité díly uložte na bezpečné místo pro budoucí použití. Tento návod si uschovejte pro budoucí použití.

Běžná montáž (2-a)

Před montáží televizoru na zeď nezapomeňte zkontrolovat, zda jsou kabely připojeny. Po montáži televizoru nebude možné kabely zapojit. Informace najdete v Referenční příručce dodané s televizorem.

Poznámka

Vedení kabelů ve zdi svěřte licencovanému dodavateli.

• Před montáží propojovací kabely svažte, abyste o ně nezakopli.

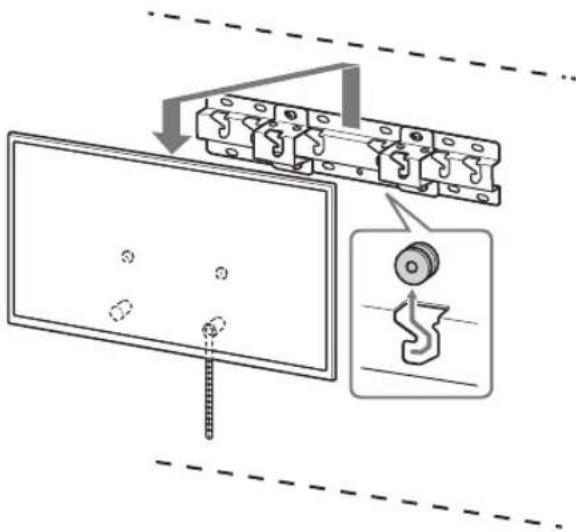

Montáž televizoru na zeď

1 Instalujte televizor na základnu nebo adaptér základny.

• Informace o umístění kladek (B) pro zavěšení na základně nebo adaptéru základny naleznete v tabulce, krok 3, v „Určení místa montáže" na straně 7.
• Opatrně posuňte televizor dolů a zavěste kladky ⑧ připojené k zadní části televizoru do základny nebo adaptéru základny a zkontrolujte tvar otvoru.
• Po montáži televizoru na zeď zkontrolujte, zda jsou kladky ⑧ pevně zaklapnuty v základně nebo v adaptéru základny.
• Pomalu uvolněte obě ruce a ujistěte se, že nedojde k pádu televizoru.

Běžná montáž (2-a)

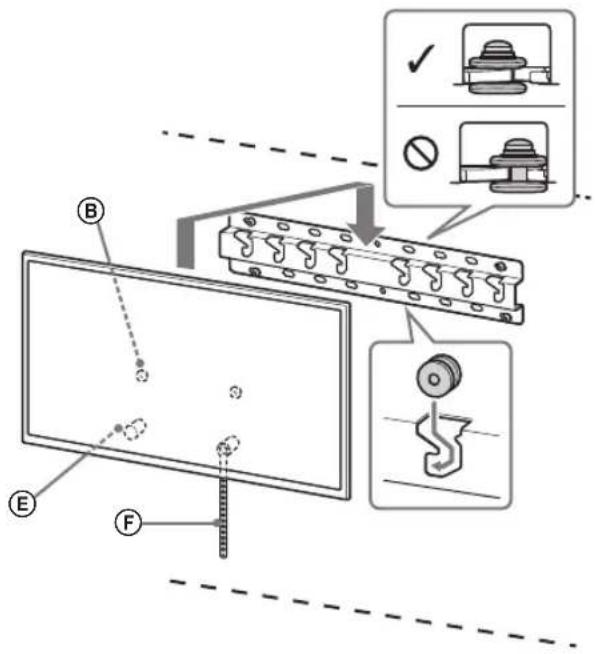

Montáž u stěny (2-b)

VAROVÁNÍ

• Přenášení televizoru musí provádět dvě nebo více osob (tři nebo více osob v případě televizoru o velikosti 75 palců a více).

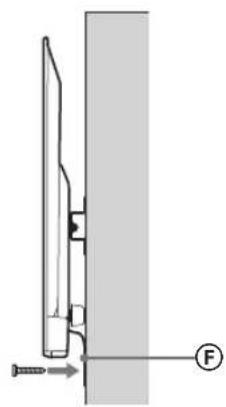

2 Zajistěte, aby se dolní část televizoru neposunovala.

Uchopte kus pasu a pevně houpevněte ke zdi.

• Použijte šroub o průměru 5 mm nebo ekvivalentní (není součástí balení).

Poznámka

Zkuste opatrně zatáhnout za spodní stranu televizoru směrem k sobě a ujistěte se, že se nepohne kupředu. Pokud zjistíte jakýkoli posun, není televizor řádně namontován a bude třeba pás F znovu pevně upevnit.

Potvrzení dokončení montáže

Zkontrolujte následující body.

• Kladky (B) jsou pevně zavěšeny na základně nebo na adaptéru základny.
• Šňůry ani kabely nejsou zkrouceny ani skříplnuty.
• Pás (F) pevný, nikoli uvolněný.

VAROVÁNÍ

Nesprávné umístění napájecí šňůry atd. může způsobit požár nebo úraz elektrickým proudem v důsledku zkratu. Z bezpečnostních důvodů je třeba dokončení montáže potvrdit.

Další informace

Při demontáži televizoru proveďte uvedený postup v obráceném sledu.

VAROVÁNÍ

• Odstraňování televizoru musí provádět dvě nebo více osob (tři nebo více osob v případě televizoru o velikosti 75 palců a více).

Technické údaje

Rozměry: (přibl.) [mm]

a:400

b:300

c:200

d:100

e:80

f:480

g:100

h1:20 (případ 2-b)

h2:60 (případ 2-a)

Hmotnost (pouze základna): (přibl.) [kg] 0,8

Vzhled a technické údaje se mohou bez předchozího upozornění změnit.

Během instalace, pravidelné údržby a kontroly tohoto produktu věnujte plnou pozornost bezpečnosti.

Pro bezpečnost a správnou instalaci postupujte podle návodu k obsluze montážní konzoly na stěnu, průvodce nastavením televizního přijímače a podle pokynů v tomto návodu.

Informace o bezpečnosti

Děkujeme vám za zakoupení tohoto produktu.

Pro zákazníky

Montáž tohoto produktu vyžaduje odpovídající odborné znalosti. Montáž svěřte prodejci nebo licencovanému dodavateli produktů společnosti Sony a během montáže věnujte náležitou pozornost bezpečnosti. Společnost Sony nenese odpovědnost za žádné škody ani zranění způsobené nesprávnou manipulací nebo montáží, nebo montáží jakéhokoli jiného než specifikovaného produktu. Vaše případná zákonná práva jsou nedotčena.

Pro prodejce produktů společnosti Sony

Montáž tohoto produktu vyžaduje odpovídající odborné znalosti. V zájmu zajištění bezpečnosti při montáži si důkladně přečtěte tento návod k použití. Společnost Sony nezodpovídá za žádné škody ani zranění způsobené nevhodnou manipulací nebo nesprávnou montáží. Po montáži předdejte tento návod zákazníkovi.

V tomto návodu k použití je znázorněna správná manipulace s produktem a důležité bezpečnostní pokyny, jejichž účelem je předejít nehodám. Tento návod k použití si důkladně přečtěte a produkt používejte správným způsobem. Návod uschovejte pro budoucí použití.

Produkty společnosti Sony byly navrženy s důrazem na bezpečnost. Pokud je však produkt používán nesprávně, může to mít za následek vážné zranění následkem požáru, zásahu elektrickým proudem, převrhnutí výrobku nebo jeho pádu. Dodržujte bezpečnostní pokyny, aby se podobným nehodám předešlo.

UPOZORNĚNÍ

Části montážní konzoly na stěnu neupravujte.

V opačném případě může montážní konzola na stěnu spadnout a způsobit zranění nebo škody na majetku.

Položky dodávané s montážní konzolou na stěnu SU-WL450

	Rozmery displeja		Stredovýrozmerobrazovky		Dížka pre montáž
Názov modelu	a	b	c	d	e
					Štandardnámontáž	Montážskrátkouvz dialenostóu
KDL-50WG6☐☐	1 130 660	21 358	130 88
KDL-43WG6☐☐	974	572	54 346	130 88

Poznámka

• Hodnoty v tabulce se mohou v závislosti na instalaci mírně lišit. Pokud je televizní přijímač nainstalován na stěně, horní okraj televizního přijímače je mírně nakloněn dopředu.

2-a Standardní montáž 2-b Montáž s krátkou vzdáleností

Standardní montáž (2-a)

Montáž s krátkou vzdáleností (2-b)

Příprava na montáž TV přijímače

Standardní montáž (2-a)

Montáž s krátkou vzdáleností (2-b)

Poznámka

Standardní montáž (2-a)

Montáž s krátkou vzdáleností (2-b)

VÝSTRAHA

Dbejte na to, aby televizní přijímač při přenášení drželi dva nebo více lidí (tři nebo více lidí u televizního přijímače 75 palců a více).

2 Zabraňte zvednutí spodní části TV přijímače.

Napněte řemen F a pevně ho připevněte ke stěně.

Zkontrolujte následující:

• Kladky pevně visí na podstavci nebo adaptéru podstavce.
• Kabely nejsou zkroucené a přiskřípnuté.
• Řemen (F) je pevně napnutý.

VÝSTRAHA

• Nesprávné umístění napájecího kabelu může zapříčinit požár nebo zásah elektrickým proudem způsobené zkratem. Z důvodu bezpečnosti nezapomeňte zkontrolovat kompletnost montáže.

Další informace

Při demontáži TV přijímače zopakujte postup montáže v opačném pořadí.

VÝSTRAHA

Dbejte na to, aby televizní přijímač při odpojování drželi dva nebo více lidí (tři nebo více lidí při televizním přijímači 75 palců a více).

Technické údaje

Hmotnost (jen podstavec): (přibl.) [kg]

0,8

Design a technické údaje se mohou změnit bez upozornění.

O

O bezpečnosti

Děkujeme, že jste si zakoupili tento výrobek.

Pro kupující

Viz tabulka v kroku 1.

VAROVÁNÍ

• Pokud zvolíte 2-b, je přístup k zadním konektorům omezen.
