Bravia KDL50WG663 - Televisão SONY - Manual de utilização gratuito

Tipo de produto	Televisor LED Full HD
Marca	Sony
Modelo	Bravia KDL50WG663
Tamanho da tela	50 polegadas (diagonal 126 cm)
Resolução	1920 x 1080 pixels (Full HD)
Dimensões (sem suporte)	1130 x 660 x 80 mm (L x A x P) aproximadamente
Peso (sem suporte)	Aproximadamente 16 kg
Alimentação	CA 220-240 V, 50/60 Hz
Consumo elétrico	120 W (máx em espera <0,5 W)
Tecnologia de exibição	LED com retroiluminação direta
Ângulo de visão	178° horizontal / 178° vertical
Conectividade	2x HDMI, 1x USB, Ethernet, Wi-Fi integrado, saída de áudio óptica, conector de antena
Funções principais	Teletexto, temporizador, controle parental, modo de espera, EPG
Montagem na parede	Compatível com suporte Sony SU-WL450 (recomendado), usar pelo menos 4 parafusos de 8 mm
Manutenção e limpeza	Limpar com um pano macio e seco. Não usar solventes ou produtos abrasivos.
Segurança	Não expor à umidade, não obstruir as aberturas de ventilação, não deixar crianças subirem no televisor.
Peças sobressalentes e capacidade de reparo	Parafusos de fixação na parede não fornecidos. Suporte de mesa removível. Para qualquer reparo, entre em contato com um instalador credenciado Sony.
Garantia	2 anos (de acordo com a legislação em vigor)

Perguntas frequentes - Bravia KDL50WG663 SONY

Como instalar o televisor na parede?

A instalação deve ser confiada a um instalador credenciado Sony. Use o suporte de parede SU-WL450 (não fornecido) e siga as instruções do manual. Certifique-se de que a parede pode suportar pelo menos 4 vezes o peso do televisor (aproximadamente 64 kg). Use pelo menos 4 parafusos de 8 mm de diâmetro adequados ao material da parede.

Qual é o peso do televisor Bravia KDL50WG663?

O peso do televisor sem suporte é de aproximadamente 16 kg. Para instalação na parede, a parede deve suportar pelo menos 64 kg (4 vezes o peso).

Posso usar um suporte de parede genérico?

A Sony recomenda usar exclusivamente o suporte de parede SU-WL450 para este modelo. O uso de um suporte não especificado pode causar riscos de queda e danificar o televisor.

Como limpar a tela do televisor?

Desligue o televisor e deixe-o esfriar. Use um pano macio e seco para limpar a tela. Nunca use produtos químicos, álcool ou abrasivos. Para manchas difíceis, umedeça levemente o pano com água.

Quais são as precauções de segurança importantes?

Não bloqueie as aberturas de ventilação, não instale o televisor perto de uma fonte de calor ou umidade. Não deixe crianças subirem ou se pendurarem no televisor. Use um cabo de alimentação em bom estado e não puxe o cabo.

Como remover o pé do televisor para instalação na parede?

Coloque o televisor com a tela para baixo em uma superfície macia. Desparafuse os parafusos do suporte de mesa. Guarde os parafusos e o suporte para uso futuro. Siga o procedimento inverso do guia de instalação.

O que fazer se a tela estiver trincada ou danificada?

Não use o televisor. Desconecte imediatamente o aparelho e entre em contato com um serviço de reparo credenciado Sony. Não tente consertar você mesmo, pois isso pode ser perigoso.

O televisor é compatível com fixações VESA padrão?

Não, este modelo é projetado apenas para o suporte de parede Sony SU-WL450. As dimensões de perfuração fornecidas não correspondem ao padrão VESA. Não use outras fixações.

Posso conectar uma barra de som a este televisor?

Sim, o televisor possui uma saída de áudio óptica e portas HDMI. Você pode conectar uma barra de som via HDMI ARC em uma das portas HDMI ou via a saída óptica.

Onde posso baixar o manual completo?

O manual completo está disponível para download gratuito em notice-facile.com no formato PDF. Você também pode solicitar uma tradução no seu idioma fornecendo seu endereço de e-mail na página do produto.

MANUAL DE UTILIZADOR Bravia KDL50WG663 SONY

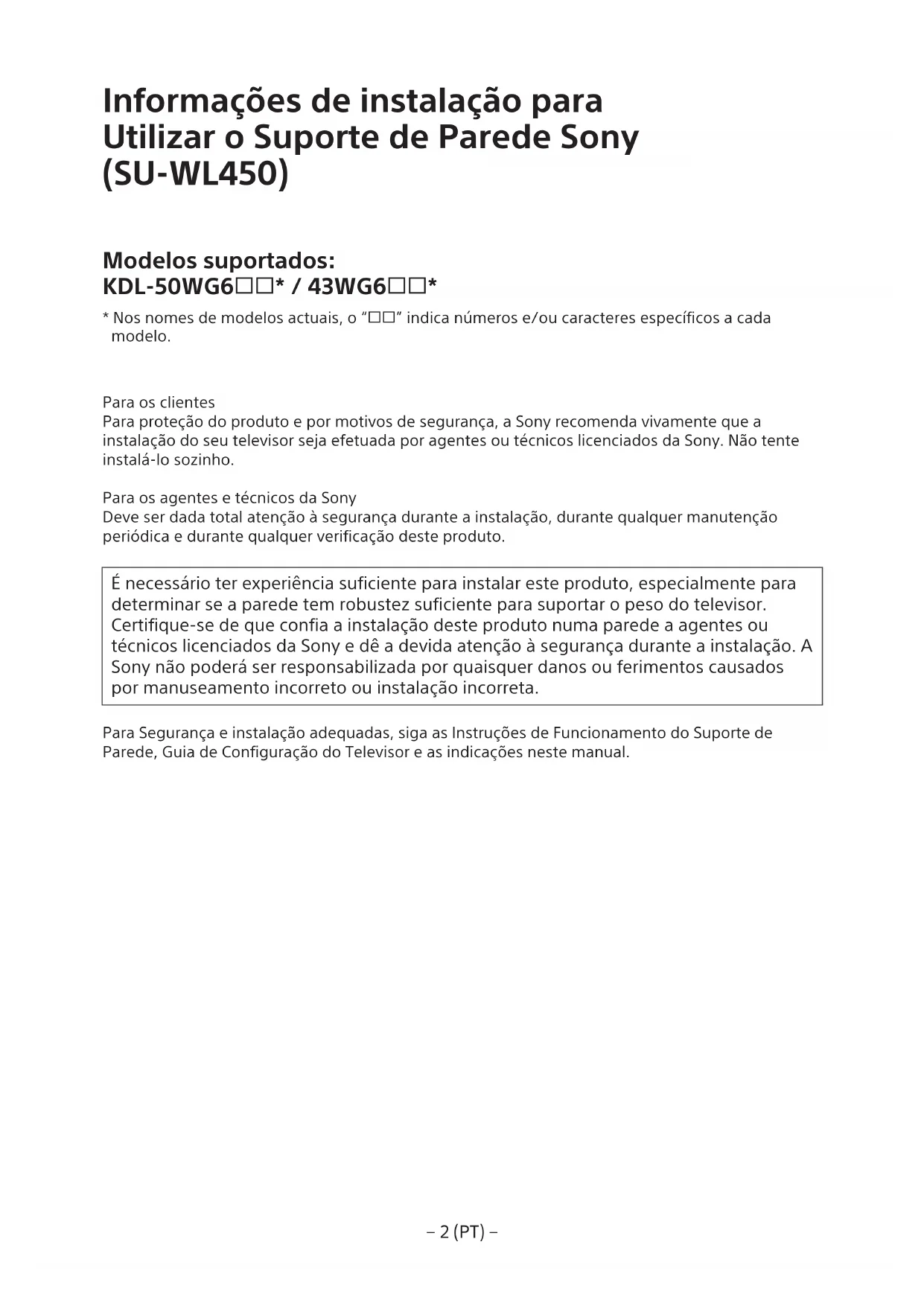

Informações de instalação para utilizar o Suporte de Parede Sony (SU-WL450)

Modelos suportados: KDL-50WG6 / 43WG6

Para proteção do produto e por motivos de segurança, a Sony recomenda vivamente que a instalação do seu televisor seja efetuada por agentes ou técnicos licenciados da Sony. Não tente instalá-lo sozinho.

Para os agentes e técnicos da Sony

Deve ser dada total atenção à segurança durante a instalação, durante qualquer manutenção periódica e durante qualquer verificação deste produto.

É necessário ter experiência suficiente para instalar este produto, especialmente para determinar se a parede tem robustez suficiente para suportar o peso do televisor. Certifique-se de que confia a instalação deste produto numa parede a agentes ou técnicos licenciados da Sony e de que dá a devida atenção à segurança durante a instalação. A Sony não poderá ser responsabilizada por quaisquer danos ou ferimentos causados por manuseamento incorreto ou instalação incorreta.

Para uma segurança e instalação adequadas, siga as Instruções de Funcionamento do Suporte de Parede, o Guia de Configuração do Televisor e as indicações neste manual.

Segurança

É necessária uma formação técnica adequada para instalar este produto. Solicite a instalação a agentes Sony ou a empresas contratadas autorizadas e preste especial atenção à segurança durante a instalação. A Sony não se responsabiliza por quaisquer danos ou ferimentos causados pela utilização indevida ou instalação incorreta, nem por danos ao produto especificado. Os seus direitos estatutários (se existirem) não são afetados.

Para os agentes da Sony

É necessária uma formação técnica adequada para instalar este produto. Leia atentamente este manual de instruções para efetuar a instalação com segurança. A Sony não se responsabiliza por quaisquer danos ou ferimentos causados pela utilização inadequada ou instalação incorreta. Após a instalação, entregue este manual de instruções ao cliente.

Este manual de instruções descreve as precauções importantes necessárias para evitar acidentes e utilizar o produto de forma correta. Leia-o na íntegra e utilize o produto corretamente. Guarde este manual para futuras consultas.

Os produtos da Sony são concebidos para oferecer a maior segurança. No entanto, se utilizados de forma incorreta, podem provocar ferimentos graves através de incêndio, choque elétrico ou queda. Para evitar este tipo de acidentes, respeite as precauções de segurança.

CUIDADO

Produto especificado

Este Suporte para Montagem na Parede foi concebido para ser utilizado apenas com o televisor especificado. Para televisores, consulte o Guia de Referência para verificar se o Suporte para Montagem na Parede pode ser utilizado.

Para os pacientes

AVISO

O não cumprimento das precauções indicadas abaixo pode provocar a morte ou ferimentos graves através de incêndio, choque elétrico ou queda do produto.

Certifique-se de que a instalação é efetuada por representantes autorizados e mantenha as crianças afastadas do local durante a instalação.

Se o suporte de montagem na parede ou o televisor não forem instalados corretamente, poderão ocorrer os seguintes acidentes. Certifique-se de que a instalação é efetuada por técnicos qualificados.

• O televisor pode cair e provocar ferimentos graves, como equimoses ou fraturas.
• Se a parede onde o Suporte para Montagem na Parede está instalado for instável, irregular ou não estiver perpendicular ao chão, o aparelho pode cair e provocar ferimentos ou danos materiais. A parede deve ser suficientemente forte para suportar um peso, no mínimo, quatro vezes superior ao do televisor. (Consulte o Guia de Referência do televisor quanto ao respetivo peso.)
• Se a instalação do Suporte para Montagem na Parede não for suficientemente sólida, o aparelho pode cair e provocar ferimentos ou danos materiais.

Contrate técnicos qualificados para o transporte e desmontagem do televisor.

Se o transporte ou montagem for feito por pessoas que não sejam técnicos qualificados, o televisor pode cair e provocar ferimentos ou danos materiais. Certifique-se de que o transporte ou a desmontagem do televisor deverá ser efetuado por duas ou mais pessoas (três ou mais pessoas para televisores de 75 polegadas e acima).

Não retire os parafusos, etc., após a desmontagem do televisor.

Se o fizer, o televisor pode cair e provocar ferimentos ou danos materiais.

Não faça quaisquer alterações nas peças do Suporte para Montagem na Parede.

Se o fizer, o Suporte para Montagem na Parede pode cair e provocar ferimentos ou danos materiais.

Não instale um equipamento diferente do especificado no suporte.

Este Suporte de Instalação na Parede foi concebido para ser utilizado apenas com o produto específico. A instalação de qualquer outro equipamento pode resultar em queda ou quebra e provocar danos materiais ou ferimentos.

Não coloque nenhuma carga para além do televisor no Suporte para Montagem na Parede. Não agite o televisor para a esquerda/direita, para cima/para baixo.

Se o fizer, o televisor pode cair e provocar ferimentos ou danos materiais.

Não se encoste nem se pendure no televisor.

Não se encoste nem se pendure no televisor, pois este pode cair e provocar ferimentos graves.

CUIDADO

Se as seguintes precauções não forem observadas, poderão ocorrer ferimentos ou danos materiais.

Não aplique demasiada força durante a limpeza ou manutenção do produto.

Não aplique demasiada força na parte superior do televisor. Se o fizer, o televisor pode cair e provocar ferimentos ou danos materiais.

Precauções

• Se utilizar o televisor instalado no Suporte para Montagem na Parede durante muito tempo, a parede por trás ou por cima do televisor pode perder a cor e o papel de parede pode descascar, dependendo do material da parede.
• Se retirar o Suporte para Montagem na Parede após a instalação, os orifícios dos parafusos ficam na parede.
• Não utilize o Suporte para Montagem na Parede num local sujeito a vibrações mecânicas.

Instalar o suporte para montagem na parede

Para os Agentes da Sony

AVISO

As seguintes instruções destinam-se apenas aos agentes da Sony. Leia as precauções de segurança na íntegra e preste muita atenção às medidas de segurança que é preciso respeitar durante a instalação, manutenção e verificação deste produto.

Não instale o suporte para montagem em paredes em que os cantos ou os lados do televisor fiquem afastados da parede.

Não instale o suporte para montagem na parede em colunas em que os cantos ou os lados do televisor fiquem afastados da parede. Se uma pessoa ou objeto embaterem no canto ou lado saliente do televisor, isso pode provocar ferimentos ou danos materiais.

Não instale o televisor por cima ou por baixo de um aparelho de ar condicionado.

Se o televisor ficar exposto a fugas de água ou correntes de ar do aparelho de ar condicionado durante muito tempo, pode ocorrer um incêndio, um choque elétrico ou uma avaria.

Instale o suporte para montagem na parede com segurança, conforme as indicações deste manual de instruções.

Se algum dos parafusos estiver solto ou cair, o suporte para montagem na parede pode cair e provocar ferimentos ou danos materiais. Utilize os parafusos adequados ao material de que é feita a parede e fixe bem o suporte com quatro ou mais parafusos de 8 mm de diâmetro (ou equivalentes).

Utilize os parafusos e os acessórios fornecidos conforme as indicações deste manual de instruções. Se utilizar outros acessórios, o televisor pode cair e provocar ferimentos a alguém ou danos materiais no próprio televisor.

Monte o suporte corretamente, seguindo o procedimento explicado neste manual de instruções.

Se um dos parafusos se soltar ou cair, o televisor pode cair e provocar ferimentos a alguém ou danos materiais no televisor.

Aperte bem os parafusos na posição correta.

Se não o fizer, o televisor pode cair e ferir alguém ou ficar danificado.

Não submeta o televisor a qualquer choque durante a instalação.

Se o televisor sofrer choques, pode cair ou partir-se. O que pode provocar ferimentos.

Instale o televisor numa parede perpendicular e plana.

Se não o fizer, o televisor pode cair e provocar ferimentos.

Depois de instalar corretamente o televisor, fixe bem os cabos.

Se as pessoas ou objetos ficarem emaranhados nos cabos, podem ferir-se ou danificar o televisor ou o monitor.

Não deixe o cabo de alimentação CA, nem o cabo de ligação ficarem trilhados.

Se o cabo de alimentação CA ou o cabo de ligação ficar trilhado entre o aparelho e a parede ou se os dobrar ou aplicar força, os condutores internos podem ficar à vista e provocar um curto-circuito ou a quebra do cabo elétrico. Pode provocar um incêndio ou choque elétrico.

Os parafusos necessários para fixar o Suporte para Montagem na Parede não estão incluídos.

Utilize os parafusos apropriados para o material de que é feita a parede e para a estrutura quando instalar o Suporte para Montagem na Parede.

Instalação do televisor na parede

• Se o Suporte de Fixação para Mesas estiver instalado no televisor, desinstale o Suporte de Fixação para Mesas primeiro. Consulte o Guia de Configuração e cumpra os passos na ordem inversa para desencaixar o Suporte de mesa do televisor.
• Coloque o televisor com o ecrã voltado para baixo sobre uma superfície plana, estável e coberta com um pano espesso e macio para instalar as peças de fixação do Suporte de Parede ou para desinstalar o Suporte de Fixação para Mesas do televisor, para evitar danificar a superfície do ecrã LCD.
• Guarde os parafusos que removeu num lugar seguro e fora do alcance de crianças.

Preparar a instalação

• Tenha o Guia de Referência do Televisor e o Guia de Configuração à mão antes da instalação.
• Certifique-se de que tem uma chave de parafusos Phillips adequada aos parafusos antes de proceder à montagem.
• Confirme a posição de instalação do seu televisor.
• Prepare quatro ou mais parafusos de 8 mm de diâmetro e um parafuso de 5 mm ou equivalente (não fornecido). Escolha parafusos adequados para o material da parede.

Verificação das peças

Fornecido com o SU-WL450

• Verifique se todas as peças estão incluídas.

A Base (20) (1) B Polia (2)
C PSW 6x20 (4) D PSW 4x20 com anilha (2)
E Espaçador (20) (2) F Cinta (1)
G Anilha (20) (M4) (2)	H PSW 4x20 (2)
I Adaptador de base (2)	J PSW 4x10 (8)
K Espaçador (60) (2)	L PSW 6x50 (2)
M Anilha (M4) (2) N PSW 4x50 (2)

Decisão sobre a localização da instalação

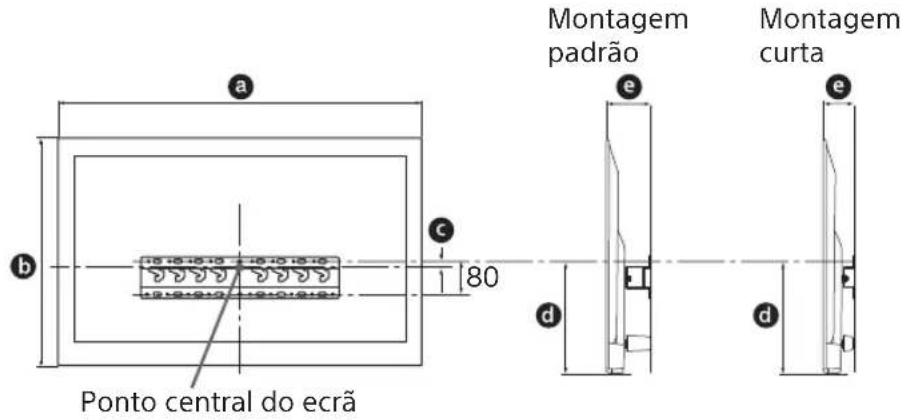

1 Decida sobre a localização da instalação.

Certifique-se de que a parede tem espaço suficiente para o televisor e que consegue suportar o quádruplo do peso do televisor.

Consulte a tabela seguinte relativa à instalação do televisor numa parede. Consulte o Guia de referência do televisor para saber qual é o peso do televisor.

Unidade: mm

Nome do modelo	Dimensoes do visor	Dimensao do centro do eocr	Comprimento para montagem
	a	b	c	d
				Montagem padrão
KDL-50WG6□□	1.130 660	21 358	130 88
KDL-43WG6□□	974 572	54 346	130 88

Nota

• Os números da janela podem variar ligeiramente dependendo da instalação.
• Quando o televisor estiver instalado na parede, a parte superior do televisor ficará ligeiramente inclinada para a frente.

Permita uma folga adequada entre o televisor e o teto e as peças salientes da parede, conforme apresentado abaixo.

Unidade: mm

• Para garantir uma ventilação adequada e evitar o acúmulo de sujeira e poeira:
• Não instale o televisor na horizontal, virado ao contrário, invertido ou de lado.
• Não instale o televisor sobre uma prateleira, carpete ou cama, nem dentro de um armário.
• Não cubra o televisor com panos, como cortinas, nem com jornais, etc.
• Não instale o televisor como ilustrado abaixo.

Circulação de ar bloqueada.

Nota

• Se desejar instalar os cabos numa parede, faça primeiro um orifício na mesma para introduzir os cabos antes de iniciar a instalação.

Para passar os cabos, prepare um orifício na parede no exterior do perímetro da base (20) A, adaptador de base ① e do espaçador (20) E, do espaçador (60) K

2 Selecione o estilo de montagem na parede. A distância entre a parte traseira do televisor e a parede pode ser selecionada conforme abaixo indicado.

2-a Montagem padrão

2-b Montagem curta

Consulte a janela do passo 1.

AVISO

• Quando selecionar 2-b, o acesso ao terminal posterior é limitado.

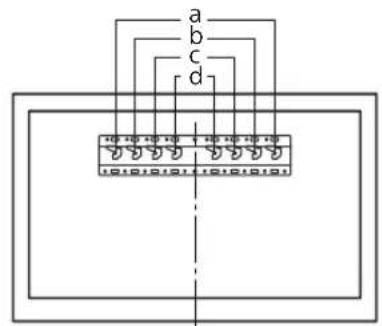

3 Consulte a janela em baixo para saber qual é a localização de instalação do Adaptador da Base. Caso selecione 2-b, ignore este passo.

Nome do modelo	Localização do gancho
KDL-50WG6□□	C
KDL-43WG6□□

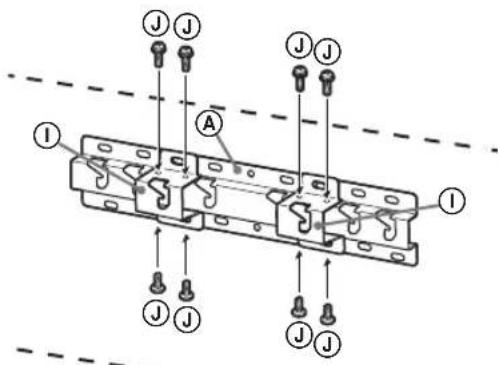

Instale o adaptador da base ① utilizando o parafuso (PSW 4x10) ② na base (20) ④ quando selecionar 2-a.

4 Decida as posições dos parafusos para instalar a base (20) A.

Consulte as especificações na página 12. Quando selecionar 2-a, utilize as posições dos orifícios do adaptador da base (1).

AVISO

• A parede na qual o televisor será instalado deve ser capaz de suportar um peso quatro vezes superior ao peso do televisor (Consulte o Guia de referência do televisor quanto ao respetivo peso).
• Determine a resistência da parede em que está instalado o televisor. Se necessário, reforce a parede.

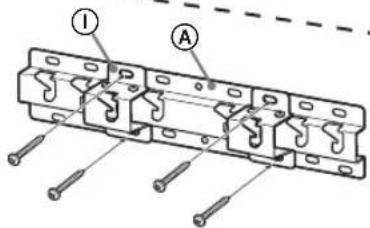

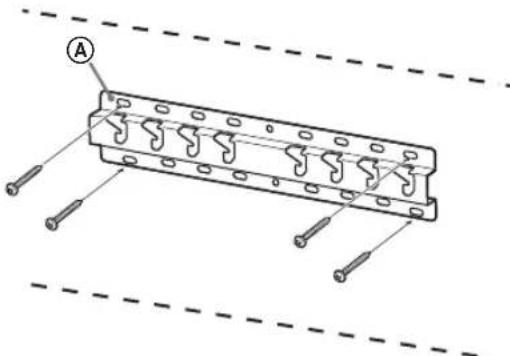

Instalação da base na parede

• Utilize quatro ou mais parafusos de 8 mm de diâmetro ou equivalente (não fornecidos).
• Instale quatro parafusos nos orifícios do adaptador da base ① com a base (20) (apenas 2-a).
• Instale a base (20) A na parede, na horizontal.

Montagem padrão (2-a)

Montagem curta (2-b)

Preparar a instalação do televisor

Consulte o Guia de Configuração para a instalação do suporte.

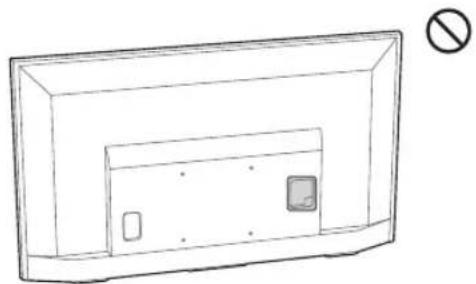

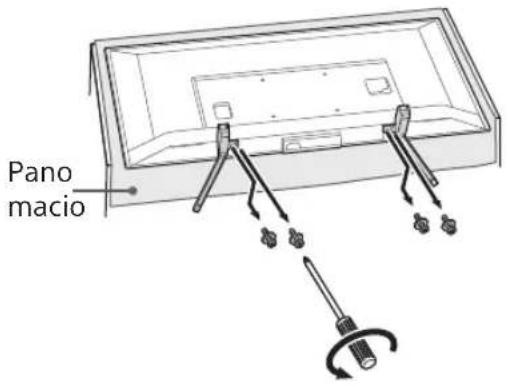

1 Separe o Suporte de Fixação para Mesas do televisor.

Nota

• Certifique-se de que coloca o televisor num local onde tenha colocado um pano macio para evitar danificar a superfície do ecrã.
• Quando instalar o Suporte de Parede, não utilize os parafusos retirados do Suporte de Fixação para Mesas.
• Guarde o Suporte de Fixação para Mesas retirado e os respetivos parafusos num lugar seguro e fora do alcance das crianças. Irá precisar dos mesmos se pretender utilizar o televisor numa mesa no futuro. O Suporte de Fixação para Mesas não pode ser adquirido em separado.

AVISO

• Certifique-se de que o televisor se encontra na posição vertical antes de o ligar. O televisor não deve estar ligado com o painel LCD virado para baixo para evitar uma imagem irregular.
• Se a superfície do televisor for sujeita a choques ou pressão, o televisor pode partir ou ficar danificado.
• Coloque o televisor numa superfície estável e nivelada com o Suporte de Fixação para Mesas pendurado no limite da superfície. Se colocar o televisor e a base do Suporte de Fixação para Mesas ao mesmo nível, pode criar condições de trabalho instáveis e danificar o televisor.
• Quando retirar o Suporte de Fixação para Mesas do televisor, segure o Suporte de Fixação para Mesas cuidadosamente.

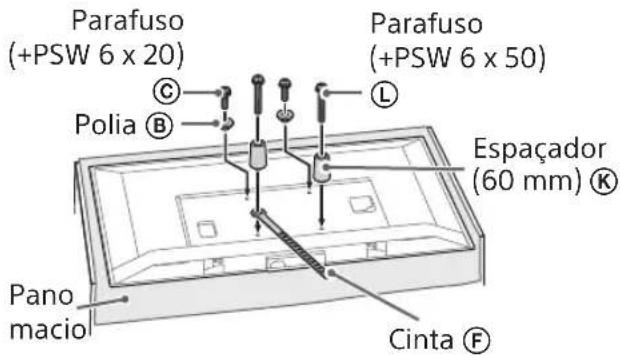

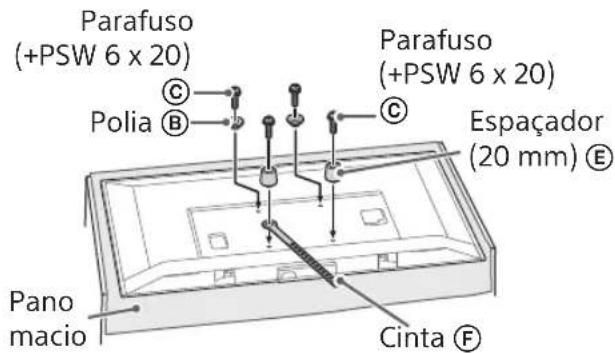

2 Instale as peças de fixação do Suporte de Parede. Verifique quais são as peças de fixação consultando "Fornecido com o SU-WL450" na secção "Verificação das peças", na página 5.

Nota

• Aperte firmemente as peças de fixação utilizando parafusos.
• Quando utilizar uma chave de parafusos elétrica, configure o binário de aperto para aproximadamente 1,5 N·m {15 kgf·cm}.
• Guarde as peças que utilizou ou não utilizou num lugar seguro para poder utilizá-las no futuro. Guarde este manual para poder consultá-lo no futuro.

Montagem padrão (2-a)

Montagem curta (2-b)

Nota

• Com este estilo de montagem, não poderá utilizar alguns dos terminais da parte de trás do televisor.

3 Ligue o(s) cabo(s) necessário(s) ao televisor.

Certifique-se de que liga os cabos antes de instalar o televisor na parede. Não poderá ligar os cabos quando o televisor estiver instalado.

Consulte o Guia de referência fornecido com o seu televisor.

Nota

• Certifique-se de que o encaminhamento dos cabos ao longo da parede é efetuado por agentes autorizados.
• Una os cabos de ligação para fazer passar, antes da montagem na parede.

Instalação do televisor na parede

1 Instale o televisor na Base ou Adaptador de Base.

• Para a localização das polias (B) para pendurar na Base ou Adaptador de Base, consulte a janela do passo 3 em "Decidir sobre a localização da instalação" na página 7.
• Deslize suavemente para baixo o televisor e pendure as polias (B) presas à parte de trás do televisor à Base ou Adaptador de Base, certificando-se de que confirma a forma dos orifícios. Depois de instalar o televisor na parede, confirme se as polias estão bem presas à base ou ao adaptador de base.
• Liberte ambas as mãos lentamente para assegurar que o televisor não cai.

Montagem padrão (2-a)

Montagem curta (2-b)

AVISO

• Certifique-se que duas ou mais pessoas (três ou mais pessoas para televisor de 75 polegadas e acima) seguram o televisor quando o transportam.

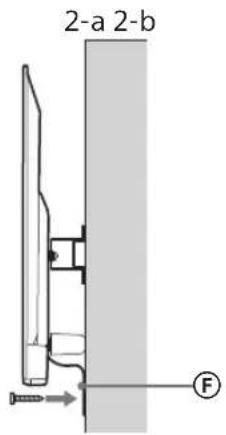

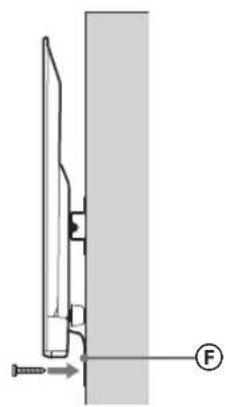

2 Evite que a parte de baixo do televisor se mova.

• Elimine a folga da cinta (F) e prenda-a firmemente à parede.

• Utilize um parafuso de 5 mm de diâmetro ou equivalente (não fornecido).

Nota

• Tente puxar a parte de baixo do televisor ligeiramente para si, para se certificar de que não se move para a frente. Se houver algum movimento, não está fixado corretamente e a cinta deve voltar a ser firmemente presa.

Confirmar a conclusão da instalação

Verifique os seguintes pontos.

• As polias são penduradas com firmeza na base ou no adaptador de base.
• Os cabos de alimentação e ligação não estão dobrados nem trilhados.
• A cinta (F) está bem presa, sem folga.

AVISO

• A instalação incorreta do cabo de alimentação CA, etc., pode provocar um incêndio ou choque elétrico devido a um curto-circuito. Verifique se a instalação está terminada, por medida de segurança.

Outras informações

Quando remover o televisor, inverta o procedimento de instalação anterior.

AVISO

• Certifique-se de que duas ou mais pessoas (três ou mais pessoas para televisores de 75 polegadas e acima) seguram o televisor quando o removerem.

Especificações

O design e as especificações estão sujeitos a alterações sem aviso prévio.
