MANUAL DE USUARIO Bravia KDL50WG663 SONY

Información de instalación para usar el Soporte de pared de Sony (SU-WL450)

Modelos compatibles: KDL-50WG6 ^ / 43WG6 ^

• En los nombres de modelo reales, "□□" indica los número y/o los caractéres especialicos de cada modelos.

Informacion para los clientse
Por motivos de seguridad y proteccion del producto, Sony recomienda encarecidamente que la instalacion del teilevisor la realice un distribuidor de Sony o un contratista autorizo.No inente realizar la instalacion por su cuesta.

Información para los distribuidores y contratistas de Sony
Preste especial atencion a la calidad durante los procesos de instalacion,ostenimiento periodico y revision de este producto.

La instalación de este producto requires dispenser de suficiente experiencia, especially para determinar la solidez de la pared para soportar el peso del televisor. Asegúrese de confiar la instalación de este producto en la pared unicamente a distribuidores de Sony o contratistas autorizados, y preste especial atencion a la seguridad durante el proceso de instalacion. Sony queda exento deequalquier responsabilidad por daños o lesiones occasionados por una manipulacion incorrecta o una instalacion inadecka.

Por su seguridad y para una instalacion correcta, siga las Instrucciones de manejo del soporte de pared, la Guia de configuracion del televisor y lasindicaciones de este manual.

Seguridad

Muchasgraciasporlaadquisidonedesteste producto.

Información para los clients

Para la instalación de este producto se requieren conocimientos sufuentes. Asegúrese deatarra la instalación a un distribuidor o a un contratista Sony autorizado y preste especial atencion a la seguridad durante la instalacion. Sony no se hace responsable de los daños o lesiones causados por una mala realizacion, una instalacion incorrecta o la instalacion deequalquier producto que no sea el especficado. Este no afecta sus derechos legales (en caso de haberlos).

Información para los distribuidores de Sony

Para la instalación de este producto se requires conocimientos sufuentes. Lea detenidamente este manual de instruciones para realizar la instalación de眼看a.Sony no se responsabiliza de ningun dano o lesion provocados por una Manipulacion o instalacion incorrectas.Entregue este manual al cliente despues de la instalacion.

Este manual de instrueriones muestra la manera correcta de Manipular el producto, asi como precauaciones importantes necessarias para evacitar accidentes. Lea detenidamente este manual y utilise el producto correctamente. Conserve este manual para poder consultarlo en el futuro.

Los produits de Sony estan diseñados pensando en la seguridad. Sin embargo, si los produits se utilizen incorrectamente, pueda producirse lesiones graves acause de un incendio o una descarga, o al volcarse o caarse el producto. Para evitar tales accidentes, asegúrese de observar las precauciones de sécurité.

PRECAUCION

Productospecificados

El soporte de montaje mural está disnéado para usar con los TV espécificados en el producto. Consulte la Guía de referencia del televisor para comprar si se pueda usar el soporte de pared.

Información para los clientses

ADVERTENCIA

Si no seienen en cuenta las siguientes precauciones, existe el peligro de sufir lesiones graves o incluso de muerte a raiz de un incendio o una descarga electrica, o a causa de que el producto se caiga.

Asegúrese deunar la instalación a contratistas autorizados y mantenga a los niños alejados durante la instalación.

Si el soporte de montaje mural o el telesor no está instalados correctamente, pueda occurrir los accidentes seguides. Asegürese de que la instalacion la llevan a cabo contratistas autorizados.

• El tevisor podria caerse y provocar lesiones graves como contusiones o fracturas.
• Si la pared en la que se instala el soporte de montaje mural es inestable, desigual o no es perpendicular al sueño, la unidad pueda caerse y provocar días personales o materiales. La pared deben ser capaz de soportar un peso de al menos quatre vezes el peso del televisor. (Consulte la Guía de referencia del telector para poder el peso del telector.)
• Si la instalacion del soporte de montaje mural en la pared no es lo suficientemente resistente, es possible que la unidad se caiga y provoque daños personales o materiales.

Asegúrese deunar el traslado o el desmontaje del televisor a contrastistas autorizados.

Sioras personas que no son contratestas autorizadosllvan a cabo el transporte o el desmontaje del telesor,esta peute caarse y provoc daños personales y materiales. Asegürese de que dos o mas personas (tres o mas personas para un telesor de 75 pulgadas o mas) transporten o desmonten el telesor.

No quite los tornillos, etc., una vez montado el televisor.

Si lo hace, el televisor pueda caerse y provocar danos personales o materiales.

No modifie las piezas del soporte de montaje mural.

Si lo hace, el soporte de montaje muralSEO.
puede caerse y provocar daños personales o
materiales.

No monte ningún或其他 equipo que no sea el producto asignado.

Este soporte de montaje mural se ha disnado para utilizese solo con el producto especificado. Si monta un equipo distinto del,. especificado,gue caerse o romperse y!. provocar daños personales o materiales.

No aplique ningún peso que no sea el propio del televisor en el soporte de montaje mural.

No sacuda el tevisor hacia la izquierda,la derecha, arriba o abajo.

Si lo hace, el televisor pueda caerse y provocar daños personales o materiales.

No se apoye en el televisor ni seswithcuelgue de este.

No se apoye en el televisor ni se cuelgue de este, ya que podria caerle encima y provocarle lesiones graves.

PRECAUCION

Si no se Tienen en cuenta las precaucionesSIGUIENTES, podrnan producirse daños personales o materiales.

No manipule el producto con fuerza excessiva cuando realice su limpieza o mantenimiento.

No aplique fuerza excessiva en la parte superior del televisor. Si lo hace, el televisor pueda caerse y provocar daños personales o materiales.

Precauciones

• Si utilizes el telesoror instalado en el soporte de montaje mural durante un长大o periodo de tiempo, es posible que la pared que quede detrás o encima del telesoror se descolore o que, si la pared está empapelada, se despegue el papel, dependiendo del material de la pared.
• Si se quita el soporte de montaje mural despues de haber estado instalado en la pared, quedarán los orificios de los tornillos.
• No use el soporte de montaje mural en un lugar en el que pueda sufrir vibraciones mecánicas.

Instalacion del soporte del montaje mural

Información para los distribuidores de Sony

ADVERTENCIA

Las instrucciones siguientes estan
destinadas unicamente a los
distribuidores de Sony. Aseguese de
leer las precauiones de segundad
descritas anteriorsente y preste especial
atencion a la segundaria durante la
instalacion, elostenimiento y la
comprobacion de este producto.

No instale el soporte de montaje mural en superficies de paredes en las que能把an sobresalir las esquinas o los lados del televator.

No instale el soporte de montaje mural en superficies de paredes, tales como una columna, en las que你可以 sobresalir las esquinas o los lados del televisor. Si una persona o un objeto se golpe con la española o el lado saliente del televisor,你能 producirse daños personales o materiales.

No instale el telesor encima ni bajo de un aparato de aire acondicionado.

Si el telector queda expuesto a goteo de agua o corriente de aire procedentes del aparato de aire acondicionado durante mucho tiempo, podra producirse un incendio, una descarga electrica o un fallo de funcionaimiento.

Asegúrese de instalar el soporte de montaje mural firmamente en la pared siguiendo las instrucciones de este manual.

Si algo nido de los tornillos quaida suejo o se despende, el soporte de montaje mural可以选择 caearse y provocar daños personales o materiales. Asegúrese de utiliser los tornillos adequados para el material de la pared e instale la unidad firmamente, utilizing cuando o más tornillos de 8 mm de diametro (o equivalente).

Asegúrese de utiliser correctamente los tornillos y las piezas de sujeción suministrados siguiendo las instrucciones que se describen en este manual. Si utilizes articulos sustitutivos, el televisor podra caerse y danarse o provocar daños personales.

Efectuecorrectamenteel montaje del soporte siguiendo el procedimiento descrito en este manual.

Si algo nuno de los tornillos queda suelto o se despende, el televisor podra caerse y danarse o provocar daños personales.

Asegúrese de aparear bien los tornillos en la posición correspondiente.

De lo contrario, el tevisor podria caerse y dañarse o provocar daños personales.

Procure que el telesor no reciba golpes durante la instalacion.

Si el televisor recibe algo nolge, pueede caerse o romperse. Tales percances podrianc causar heridas personales.

Asegürese de instalar el televisor en una pared que sea perpendicular y plana.

De lo contrario, el televisor podra caerse y provocar daños personales.

Una vez que haya instalado correctamente el televisor, fije adecuadamente los cables.

Si algoña persona u objerto se enreda con los cables, correrá el peligro de sufir heridas personales o de danarse el televisor.

Evite que el cable de alimentación de ca o el cable de conexión queden atrapados.

Si el cable de alimentación de ca o el cable de conexión quedan atrapados entre la unidad y la pared o si se doblan o tuercen con fuerza, es possible que los conductores internos queden expuestos y que provoquen un cortocircuito o corte electrico. Estoouldra originar un incendio o producir descargas electricas.

Los tornillos你需要 para hacer el soporte de montaje mural a la pared no está incluidos.

Utilice los tornillos adecuados para el material y la estructura de la pared en la que se proponga montar el soporte de montaje mural.

Instalación del televisor en la pared

El proceso de instalación varía según el televisor.

Utilice el soporte de pared SU-WL450 para instalar el televisor en la pared.

Nota

• Si el soporte de sobremesa está instalado en el telector, desinstale el soporte de sobremesa antes de proceder. Consulte la Guía de configuración y siga los pasos enorden inverso para descmountar el soporte de sobremesa.
• Coloque el televisor con la pantalla hacaba abajo sobre una superficie nivelada y estable, cubierta con un paño grueso y suave, cuando fije las piezas de sujecion del soporte de pared o cuando desinstale el soporte de sobremesa del televisor, para evaporar dañar la superficie de la pantalla LCD.
• Asegürese de guardar los tornillos retardados en un lugar seguro, lejos del alcance de los niños.

Preparación para la instalación

• Tenga a mano la Guía de referencia y la Guía de configuración del teovisor antes de la instalación.
• Asegürese de disponible de un destornillador PhillipsADEducado para los tornillos antes de efectuar el montaje.
• Confirme la posicion de instalacion del televator.
• Prepare como微量元素 cuando tornillos de 8 mm de diametro y uno de 5 mm o equivalente (no suministrado). Elija los tornillosADECUADOS para el material de la pared.

Verificacion de las piezas

Suministrado con SU-WL450

• Compruebe que se hayan suministrado todas las piezas.

A Base (20) (1) B Polea (2)
◎ PSW 6x20 (4)◎ PSW 4x20 con casquillo (2)
E Separador (20) (2) E Correa (1)
G Casquillo (20) (M4) (2)	H PSW 4x20 (2)
① Adaptador de base (2)	Ⅱ PSW 4x10 (8)
K Separador (60) (2)	L PSW 6x50 (2)
M Casquillo (M4) (2)	N PSW 4x50 (2)

Definimiento del lugar para la instalación

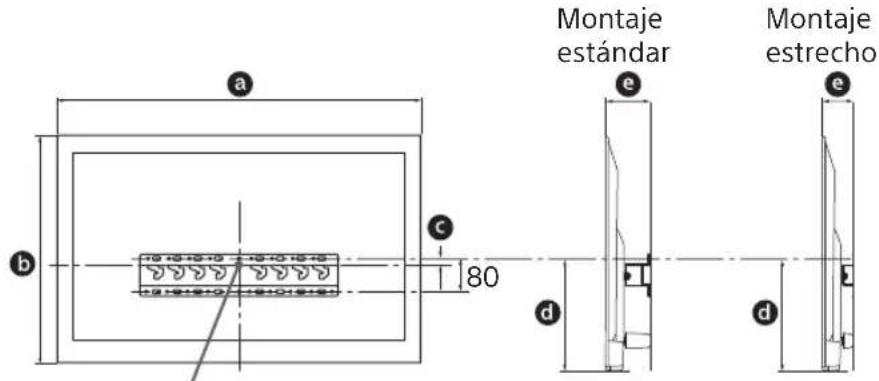

1 Decida la ubicacion de instalacion.

Asegürese de que haya suficiente空間 en la pared para el teovisor y de que la pared pueda soportar un peso al menos quatre vezes superior al del teovisor.

Consulte lasuma tabla acerca de la instalacion del teovisor en la pared. Para conocer el peso del teovisor, consulte la Guia de referencia del teovisor.

Punto del centro de la pantalla

Unidad: mm

Nombre delmodelo	Dimensiones de la pantalla		Dimensión del centro de la pantalla		Longitud para montaje
	a	b	c	d	e
					Montaje estándar	Montaje estrecho
KDL-50WG6□□	1130	660	21	358	130	88
KDL-43WG6□□	974	572	54	346	130	88

Nota

• Las cifras de la tabla peuvent ser distinctas según la instalación.
• Cuando el televisor está instalado en la pared, el lado superior del televisor está ligeramente inclinado hacía delante.

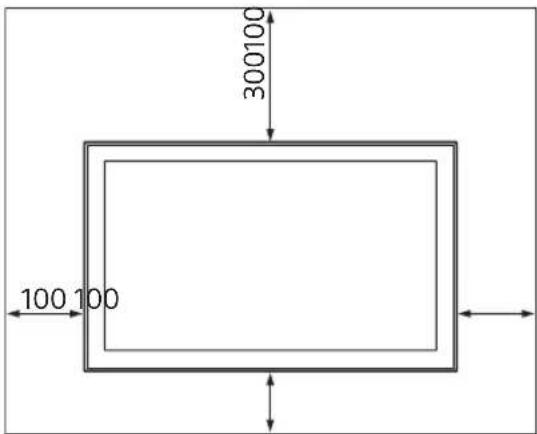

Deje un espacio adecuado entre el televisor, el techo y las partes salientes de la pared, tal y como se muestra a continuación.

Unidad: mm

• Para garantizar la correcta ventilacion y evaporar la accumulatoracion de polvo o sociedad:

No coloque el Conjunto del tevisor tumbado o instalado del revés, de espaldas o de lado.
No coloque el Conjunto del tevisor sobre estantes, alfombras, camas o armarios.
- No cubra el Conjunto del televisor con telas, como cortinas, ni con objetos, como periodicos, revistas, etc.

• No instale el Conjunto del televisor como se indica a continuación.

La circulación del aire queda bloqueada.

Nota

• Si se propone pagar los cables por la pared, realize un orificio en la pared para insertarlos antes de comendar la instalacion.

Para evaporar comprimir los cables, realice un agujero en la pared fuera del perimetro de la base (20) A, adaptador de base 1 y separator (20) E, separator (60) K.

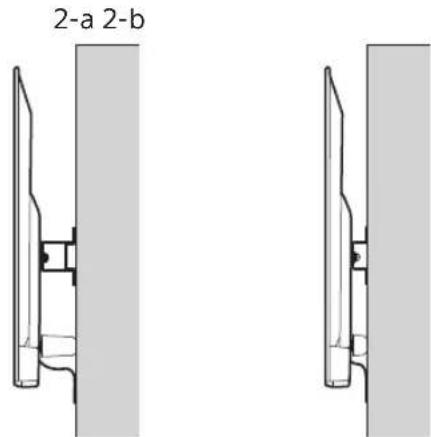

2 Seleccione el tipo de montaje en la pared. Las distancias entre la parte posterior del televisor y la pared que puedaptionarse son las siguientes.

2-b Montaje estrecho

Consulte la tabla del paso 1.

ADVERTENCIA

• Si se selección la optación 2-b, resulta más complicado acceder a los terminals de la parte posterior.

3 Consulte la?sigaiente tabla sobre la ubicacion del adaptorador de la base. Si selecciona la option 2-b,可以更好 omitir este bajo.

Nombre delmodelo	Posición de losganchos
KDL-50WG6□□	C
KDL-43WG6□□

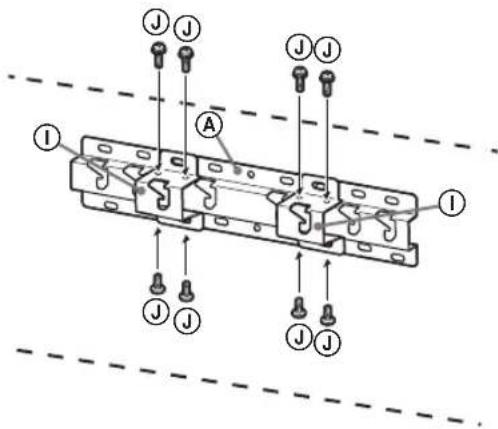

Monte el adaptor de la base ① fjando el tornillo (PSW 4x10) a la base (20) A si selecciona la option 2-a.

4 Decida las posiciones de los tornillos para la instalacion de la base (20) A.

Consulte las specifications de la page 12.

Si selección la option 2-a, utilizes las posiciones de los orificios del adaptor de la base (1).

ADVERTENCIA

• La pared en la que se proponga instalar el telector debera ser capaz de soportar un peso al menos quatre vezes superior al del telector (Consulte la Guía de referencia del telector para poder el peso del telector).

• Determine la resistencia de la pared en la que dese a instalar el televisor. Si es requisite, refuercela.

Instalación de la base en la pared

• Utilice cuatro o más tornillos de 8 mm de diametro o equivalentes (no suministrados).

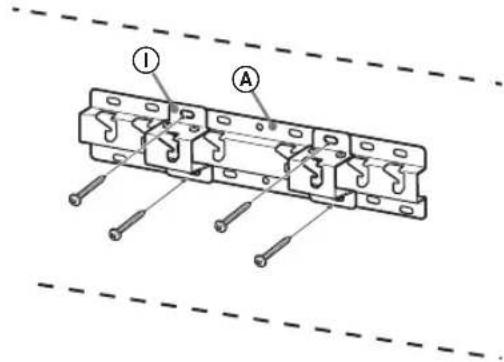

  Fije cuatro tornillos a los orificios del adaptorador de la base ① con la base (20) A (2-a solo).

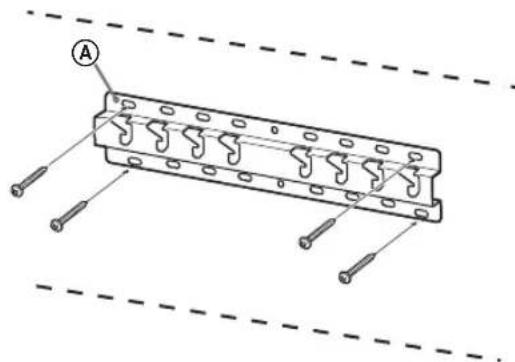

• Instale la base (20) A en la pared de manera horizontal.

Montaje estandar (2-a)

Montaje estrecho (2-b)

Preparación para instalar el televisor

Consulte la Guía de configuración para la instalación del soporte.

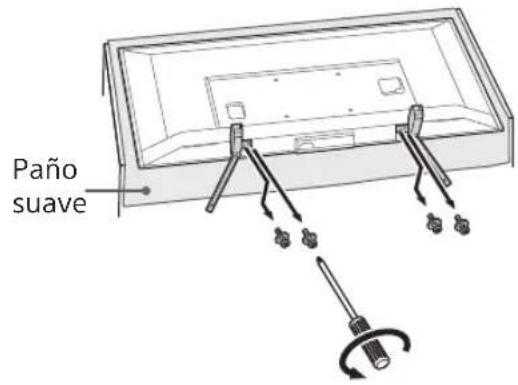

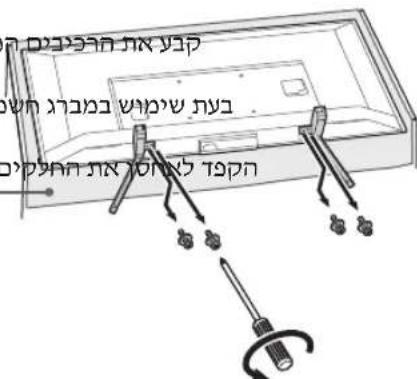

1 Desinstale el soporte de sobremesa del televisor.

Nota

• Asegürese de colocar el televisor sobre un paño suave para evaporar dáños en la superficie de la pantalla.
• Cuando instale el soporte de pared, no use los tornillos que quito del soporte de sobremesa.
• Aseguirese de guardar el soporte de sobremesa junto con sus tornillos quitados en un lugar seguro, lejos del alcance de los niños. Los necessitiesa mas adelante si decide usar el televator sobre una mesa. El soporte de sobremesa no se pueda adquirir por分开ado.

ADVERTENCIA

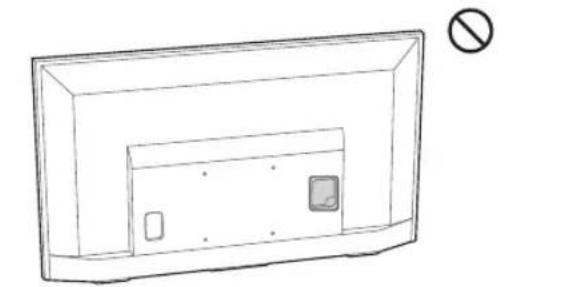

• Asegürese de que el televisor se encuentre en posición vertical antes de encenderlo. No debe encender el televisor cuando el panel LCD se encuentre Boca abajo, para evaporar que laImagen no se mueste uniforme.
• Si la superficie del telesoror recibe presion oalgun golpe, el telesor podria romperse o sufrir daños.
• Coloque el telector con la pantalla hacía abajo sobre una superficie nivelada y estable, con el soporte de sobremesa colgando del borde de la superficie. Si colocca el telector de modo que la pantalla y la base del soporte de sobremesa se.Encuentren al mismonivel sobre la superficie, las conditiones para trabajo serian inestables y podra danarse el telector.
• Cuando desinstale el soporte de sobremesa del televator, sujete el soporte de sobremesa con firmeza.

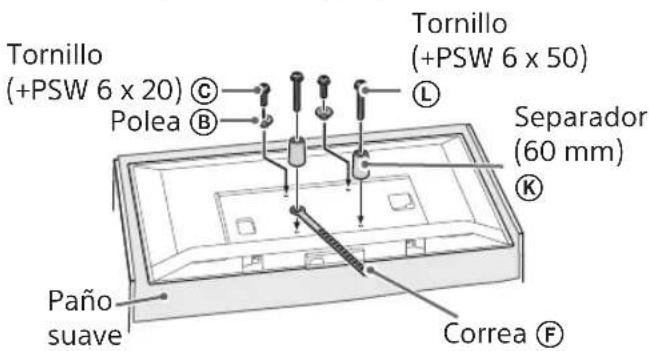

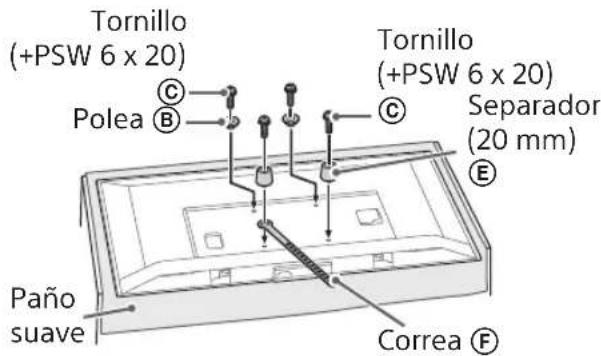

2 Coloque las piezas de fijación del soporte de pared. Compruebe las piezas de fijación en "Suministrado con SU-WL450", en la sección "Verificacion de las piezas" de la頁a 5.

Nota

Fije las piezas de fijacion mediante tornillos.
- Cuando use un destornillador electrico, establezca el par de torsión aproximadamente en 1,5 N·m {15 kgf·cm}.
- Asegúrese de guardar las piezas realizadas o no realizadas en un lugar seguro para usarlas a futuro. Conserve este manual para futuras consultas.

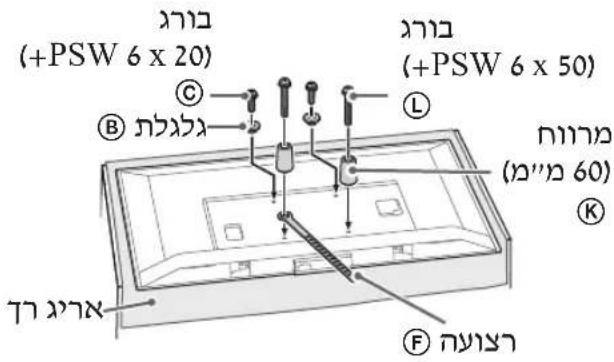

Montaje estandar (2-a)

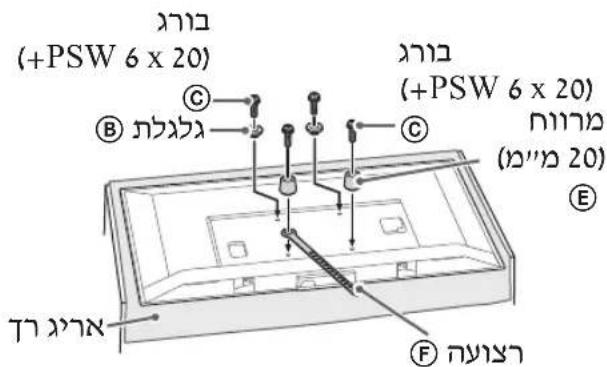

Montaje estrecho (2-b)

Nota

• Este tipo de montaje no permite usar algunos de los terminales de la parte posterior del televisor.

3 Conecte los cables necessarios al TV.

Asegúrese de conectar los cables antes de instalar el televisor en la pared. NoURTARconectarlos cuando el televisor se encuentre instalado.

Consulte la Guía de referencia proporciónada con el teovisor.

Nota

• Asegürese deunar la instalación delcables en la pared a un contratista autorizzato.
• Agrupe los cables de connexion para impeder pisarlos antes de efectuar el montaje en la pared.

Instalación del televisor en la pared

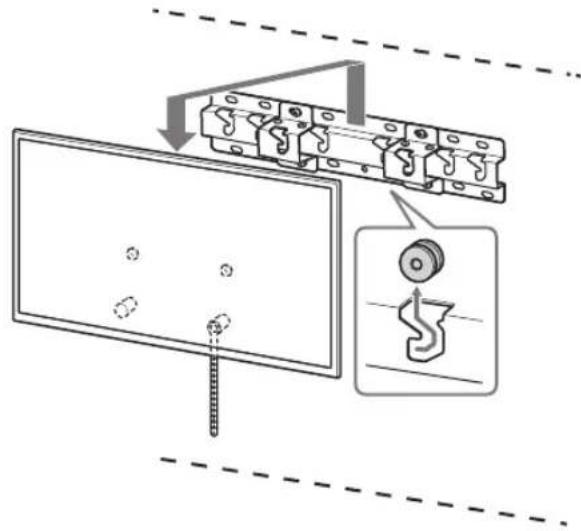

1 Instale el televisor en la base o el adaptador de la base.

• Para la colocacion de las poleas (B) al gancho de la base o el adaptor de la base, consulte la tabla del paso 3 en "Definacion del lugar para la instalacion" en la page 7.
• Deslice suavamente el televisor yCraigue las poleas ⑧ colocadas en la parte posterior del televisor en la base o el adaptorador de la base, asegurandose de confirmar la forma de los orificios.
• Después de instalar el televisor en la pared, verifique que las poleas ® estén aseguradas firmamente en la base o el adaptorador de la base.
• Suelte ambas manos lentamente para asegurarse de que el televisor no se caiga.

Montaje estandar (2-a)

Montaje estrecho (2-b)

ADVERTENCIA

• Aseguirese de que dos o mas personas (tres o mas personas para un televisor de 75 pulgadas o mas) sujeten el televisor para transporte.

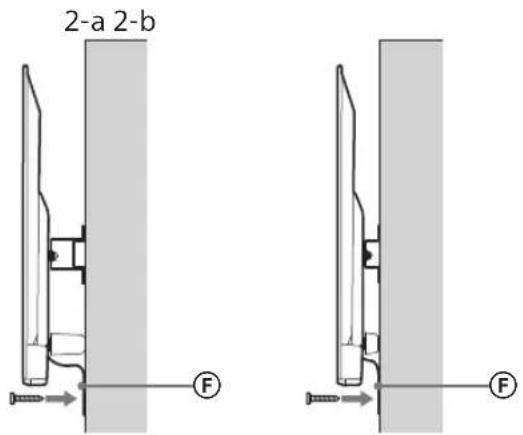

2 Comoeatingarque la parte inferior del TVsemueva.

• Recoja la correa F y ajustelafirmamente a la pared.

• Use un tornillo de 5 mm de diametro o equivalente (no suministrado).

Nota

• Intente tirar la parte de abajo del TV levamente hacer adelante para asegurar de que no se pueda solo en esta direccion. Si se mueve, significa que no se coloco correctamente, por lo que debenaabustar con firmeza la correa (F) nuevomente.

Confirmañón del final de la instalación

Verifique los siguientes+puntos.

Las poleas 已 estanfirmamenteajustadas ala base o el adaptordo de la base.
- Que los cables no estén retorcidos ni atrapados.
- La correa está colocadafirmamente y sin holgura.

ADVERTENCIA

• La colocacion inadequada del cable de alimentacion de ca, etc., peut ser causa de un incendio o de descargas electricas bajo a un cortocircuito. Por razones de seguridad, no olvide confirmar que haya finalizzato la instalacion.

Información adicional

Paraunarletevisor,lleveacaboel procedimientodeinstalaciona la inversa.

ADVERTENCIA

• Asegürese de que dos o más personas (tres o más personas para un televisor de 75 pulgadas o más) sujeten el televisor para(retarlo.

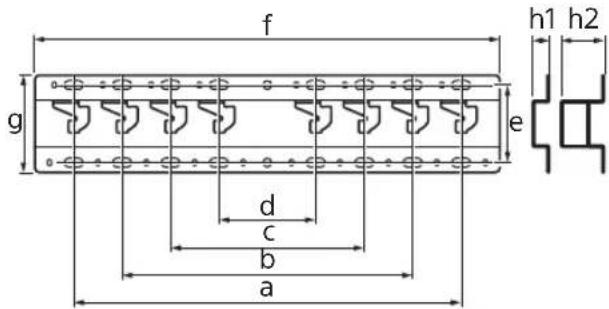

Especificaciones

Dimensiones: (aprox.) [mm]

a : 400

b : 300

c : 200

d : 100

e:80

f : 480

g : 100

h1:20 (caso 2-b)

h2:60 (caso 2-a)

Peso (solo base): (aprox.) [kg]

0.8

El Diseño y las espécificaciones están susjetos achangios sin previo aviso.

• Nos nombres de modelos actuels, o “□□” indica númeroes e/ou caracteres espécíficos a cada.), modelo.

Para os pacientes

Obrigado por ter adquirido este produits.

Para os pacientes

NNDNINININDININININININININININININININININININININININININININININININININININININININ
- ynnn nn np, nnnn nn nnnn
- JNJN IN OJYINON DPNJINONJIN

15] 1.5-5

yivv,viipovnvovnVvNv

(2-a) n7n7n7n

(2-b) nynn

y

#

777777

-
