Bravia KDL50WG665 - τηλεόραση SONY - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Τηλεόραση LED LCD
Μάρκα	Sony
Μοντέλο	Bravia KDL50WG665
Μέγεθος οθόνης (διαγώνιος)	50 ίντσες (127 cm)
Ανάλυση οθόνης	1920 x 1080 πίξελς (Full HD)
Λειτουργικό σύστημα	Android TV
Διαστάσεις (χωρίς βάση)	1130 x 660 x 88 mm
Βάρος (χωρίς βάση)	Περίπου 13 κιλά
Τροφοδοσία ρεύματος	220-240 V AC, 50/60 Hz
Κατανάλωση ρεύματος (μέγ.)	120 W
Συνδεσιμότητα	Είσοδοι HDMI (2), USB (1), Ethernet, ενσωματωμένο Wi-Fi
Τηλεοπτικός δέκτης	Ψηφιακός επίγειος TNT, SAT, καλωδιακός
Λειτουργίες Smart TV	Εφαρμογές, περιήγηση ιστού, συμβατότητα με φωνητικούς βοηθούς
Συμβατότητα τοποθέτησης σε τοίχο	Βραχίονας Sony SU-WL450 (προαιρετικός)
Συμπεριλαμβανόμενα αξεσουάρ	Τηλεχειριστήριο, μπαταρίες, βάση τραπεζιού, οδηγός εγκατάστασης
Συντήρηση και καθαρισμός	Χρησιμοποιήστε ένα μαλακό και στεγνό πανί. Μην χρησιμοποιείτε χημικά προϊόντα.
Ασφάλεια	Μην εκθέτετε σε υγρασία, μην φράσσετε τα ανοίγματα εξαερισμού
Ανταλλακτικά και δυνατότητα επισκευής	Διαθεσιμότητα ανταλλακτικών μέσω του εξουσιοδοτημένου δικτύου Sony. Επισκευή δυνατή από επαγγελματία.
Γενικές πληροφορίες	Οδηγίες χρήσης διαθέσιμες για λήψη. Νόμιμη εγγύηση 2 ετών.

Συχνές ερωτήσεις - Bravia KDL50WG665 SONY

Πώς να τοποθετήσετε την τηλεόραση σε τοίχο;

Χρησιμοποιήστε τον βραχίονα τοίχου Sony SU-WL450 (πωλείται ξεχωριστά). Ακολουθήστε τον οδηγό εγκατάστασης που παρέχεται με τον βραχίονα. Βεβαιωθείτε ότι ο τοίχος μπορεί να αντέξει τουλάχιστον τέσσερις φορές το βάρος της τηλεόρασης (περίπου 13 κιλά). Συνιστάται να απευθυνθείτε σε εξουσιοδοτημένο εγκαταστάτη.

Πώς να συνδέσετε συσκευές HDMI;

Συνδέστε το καλώδιο HDMI σε μία από τις εισόδους HDMI στο πίσω μέρος της τηλεόρασης. Επιλέξτε την αντίστοιχη πηγή με το πλήκτρο Input του τηλεχειριστηρίου.

Τι να κάνετε αν η τηλεόραση δεν ανάβει;

Ελέγξτε ότι το καλώδιο τροφοδοσίας είναι σωστά συνδεδεμένο και ότι η πρίζα λειτουργεί. Πατήστε το κουμπί Power της τηλεόρασης ή του τηλεχειριστηρίου. Εάν το πρόβλημα επιμένει, αποσυνδέστε τη συσκευή για 30 δευτερόλεπτα και στη συνέχεια συνδέστε την ξανά.

Πώς να καθαρίσετε την οθόνη της τηλεόρασης;

Χρησιμοποιήστε ένα μαλακό και στεγνό πανί (κατά προτίμηση μικροΐνες). Μην εφαρμόζετε υγρά ή λειαντικά προϊόντα. Για επίμονους λεκέδες, υγράνετε ελαφρά το πανί με απεσταγμένο νερό.

Πώς να επαναφέρετε την τηλεόραση στις εργοστασιακές ρυθμίσεις;

Μεταβείτε στις Ρυθμίσεις > Αποθήκευση και επαναφορά > Επαναφορά εργοστασιακών δεδομένων. Επιβεβαιώστε την ενέργεια. Όλα τα προσωπικά δεδομένα θα διαγραφούν.

Πού μπορείτε να βρείτε το πλήρες εγχειρίδιο χρήσης;

Το εγχειρίδιο είναι διαθέσιμο για δωρεάν λήψη στον ιστότοπο notice-facile.com ή στον ιστότοπο της Sony. Μπορείτε επίσης να το συμβουλευτείτε στην εφαρμογή Εγχειρίδιο της τηλεόρασης.

Πώς να συνδέσετε την τηλεόραση στο Διαδίκτυο;

Μεταβείτε στις Ρυθμίσεις > Δίκτυο > Ρύθμιση Wi-Fi. Επιλέξτε το δίκτυό σας και πληκτρολογήστε τον κωδικό πρόσβασης. Μπορείτε επίσης να χρησιμοποιήσετε ένα καλώδιο Ethernet συνδεδεμένο απευθείας στην τηλεόραση.

Πώς να χρησιμοποιήσετε το φωνητικό τηλεχειριστήριο;

Πατήστε το κουμπί Μικρόφωνο του τηλεχειριστηρίου και μιλήστε καθαρά. Η τηλεόραση θα απαντήσει μέσω του ενσωματωμένου φωνητικού βοηθού (Google Assistant). Βεβαιωθείτε ότι το τηλεχειριστήριο είναι ζευγοποιημένο και ότι το δίκτυο Wi-Fi είναι ενεργό.

Ποια είναι τα υποστηριζόμενα μορφότυπα βίντεο;

Η τηλεόραση υποστηρίζει κοινά μορφότυπα όπως MP4, AVI, MKV, MOV. Για πλήρη λίστα, συμβουλευτείτε το εγχειρίδιο. Οι κωδικοποιητές H.264 και H.265 είναι γενικά συμβατοί.

Πώς να ρυθμίσετε τις παραμέτρους εικόνας;

Πατήστε το πλήκτρο Home του τηλεχειριστηρίου, και στη συνέχεια μεταβείτε στις Ρυθμίσεις > Εμφάνιση και ήχος > Εικόνα. Μπορείτε να επιλέξετε μια προκαθορισμένη λειτουργία (Τυπική, Κινηματογράφος, Αθλητικά) ή να ρυθμίσετε χειροκίνητα τη φωτεινότητα, αντίθεση κ.λπ.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Bravia KDL50WG665 SONY

Πληροφορίες εγκατάστασης για τη χρήση της επιτοίχιας βάσης της Sony (SU-WL450)

Υποστηριζόμενα μοντέλα: KDL-50WG6□□ / 43WG6□□

* Τα πραγματικά ονόματα των ποντέων, το "口" υποδεικνύει τους αριθμούς/ή και χαρακτήρες του συγκεκριμένου ποντέα.

Προς τους πελάτες

Για λόγους προστασίας και ασφάλειας του προϊόντος, η Sony συνιστά η εγκατάσταση της τηλεόρασής σας να πραγματοποιείται από αντιπροσώπους της Sony ή εξουσιοδοτημένους τεχνικούς. Μην επιχειρήσετε να την εγκαταστήσετε μόνοι σας.

Προς τους αντιπροσώπους της Sony και τους τεχνικούς

Δώστε μεγάλη προσοχή στην ασφάλεια κατά την εγκατάσταση, την περιοδική συντήρηση και τον έλεγχο του προϊόντος αυτού.

Απαιτείται επαρκής εμπειρία για την εγκατάσταση του προϊόντος αυτού και ειδικότερα για να προσδιοριστεί η αντοχή του τοίχου που θα συγκρατεί το βάρος της τηλεόρασης. Αναθέστε την τοποθέτηση του προϊόντος αυτού στον τοίχο σε αντιπροσώπους της Sony ή σε εξουσιοδοτημένους τεχνικούς και δείξτε την απαραίτητη προσοχή στα θέματα ασφάλειας κατά την εγκατάσταση. Η Sony δεν αναλαμβάνει καμία ευθύνη για τυχόν ζημία ή τραυματισμό που ενδέχεται να προκληθεί από λανθασμένους χειρισμούς ή ακατάλληλη εγκατάσταση.

Τα αφορά η εγκατάσταση, ακολουθείτε τις οδηγίες και τις λειτουργίες της Επιθεώρησης Έργων, τον οδηγό εγκατάστασης της τηλεόρασης και τις οδηγίες σε αυτό το εγχειρίδιο.

Σχετικά με την ασφάλεια

Σας ευχαριστούμε που αγοράσατε αυτό το προϊόν.

Προς τους πελάτες

Για την εγκατάσταση αυτού του προϊόντος απαιτείται επαρκής τεχνική κατάρτιση. Αναθέστε την εγκατάσταση του προϊόντος σε αντιπροσώπους ή εξουσιοδοτημένους τεχνικούς της Sony και προσέξτε ιδιαίτερα την ασφάλεια κατά τη διάρκεια της εγκατάστασης. Η Sony δεν φέρει ευθύνη για τυχόν ζημιές ή τραυματισμούς που προκλήθηκαν από κακό χειρισμό ή από ανεπαρκή εγκατάσταση ή από εγκατάσταση προϊόντος άλλου από τον καθορισμένο. Δείτε επίσης τους τοπικούς κανονισμούς σας (εάν υπάρχουν).

Προς τους αντιπροσώπους της Sony

Η εγκατάσταση αυτού του προϊόντος απαιτεί επαρκή τεχνική κατάρτιση. Διαβάστε προσεκτικά το παρόν εγχειρίδιο οδηγιών, έτσι ώστε να εκτελέσετε εργασίες εγκατάστασης με ασφάλεια. Η Sony δεν αναλαμβάνει καμία ευθύνη για τυχόν ζημία ή τραυματισμό που ενδέχεται να προκληθεί από λανθασμένους χειρισμούς ή ακατάλληλη εγκατάσταση. Μετά την εγκατάσταση, παραδώστε αυτό το εγχειρίδιο στον πελάτη.

Το παρόν εγχειρίδιο οδηγιών παρουσιάζει το περιεχόμενο του προϊόντος, καθώς και σημαντικές προφυλάξεις, οι οποίες είναι απαραίτητες για την αποφυγή ατυχημάτων. Διαβάστε ΠΡΟΣΕΚΤΙΚΑ ΤΟ ΕΓΧΕΙΡΙΔΙΟ ΚΑΙ Χρησιμοποιήστε ΣΩΣΤΑ το προϊόν. Φυλάξτε το παρόν εγχειρίδιο για μελλοντική χρήση.

Τα προϊόντα αυτά σχεδιάζονται με γνώμονα την ασφάλεια. Σε περιπτώσεις ανάρμοστης χρήσης ενδέχεται να προκληθεί σοβαρός τραυματισμός, ηλεκτροπληξία, ανατροπή ή άλλος τύπος προϊόντος. Για να αποφύγετε τέτοιου είδους ατυχήματα, βεβαιωθείτε ότι ακολουθείτε τις προφυλάξεις ασφαλείας.

ΠΡΟΣΟΧΗ

Συμβατά προϊόντα

Αυτή η βάση έχει σχεδιαστεί για χρήση με τα καθορισμένα μοντέλα τηλεόρασης. Για τις τηλεοράσεις, ανατρέξτε στον Οδηγό αναφοράς τους, προκειμένου να διαπιστώσετε εάν πρέπει να χρησιμοποιήσετε τη βάση.

Προς τους πελάτες

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν δεν ακολουθούνται οι προφυλάξεις, ενδέχεται να προκληθεί σοβαρός τραυματισμός ή θάνατος λόγω ηλεκτροπληξίας, ανατροπής ή άλλου τύπου προϊόντος.

Φροντίστε να αναθέσετε την εγκατάσταση σε εξουσιοδοτημένους τεχνικούς και κρατήστε μακριά τα παιδιά κατά τη διάρκεια της εγκατάστασης.

Εάν η βάση ή η τηλεόραση δεν εγκατασταθούν σωστά, ενδέχεται να προκληθούν τα ατυχήματα που αναφέρονται παρακάτω. Βεβαιωθείτε ότι η εγκατάσταση θα γίνει από εξουσιοδοτημένους τεχνικούς.

Η τηλεόραση ενδέχεται να πέσει και να προκαλέσει σοβαρούς τραυματισμούς, οδηγώντας σε καταστροφή. Εάν ο τοίχος στον οποίο θα εγκαταστήσετε τη βάση είναι ασταθής, ανομοιόμορφος ή δεν είναι κατάλληλος για το βάρος, ενδέχεται να προκληθεί πτώση της μονάδας με συνέπεια τραυματισμούς ή υλικές ζημιές. Ο τοίχος πρέπει να αντέχει σε βάρος τουλάχιστον τέσσερις φορές το βάρος της τηλεόρασης.

(Ανατρέξτε στον Οδηγό αναφοράς της τηλεόρασής σας σχετικά με το βάρος της.)

Εάν η βάση δεν στερεωθεί σωστά στον τοίχο, ενδέχεται να προκληθεί πτώση της μονάδας με συνέπεια τραυματισμούς ή υλικές ζημιές.

Αναθέστε τη μεταφορά ή την αφαίρεση της τηλεόρασης σε εξουσιοδοτημένους τεχνικούς.

Εάν η μεταφορά ή η αφαίρεση της τηλεόρασης πραγματοποιηθεί από μη εξουσιοδοτημένο προσωπικό, ενδέχεται να προκληθεί πτώση με συνέπεια τραυματισμούς ή υλικές ζημιές. Φροντίστε η μεταφορά ή η αφαίρεση της τηλεόρασης να πραγματοποιηθεί από δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις μεγαλύτερες από 75 ίντσες).

Μην αφαιρείτε βίδες κατά τη μεταφορά.

Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση των ηλεκτροδίων με συνέπεια τραυματισμούς ή υλικές ζημίες.

Μην τροποποιείτε τα εργαλεία της Επιτροπής Βάσης.

Εισαγωγική πληροφορία των, ένθετα προκαλείται της επιτοιχίας βάσης με συντεία τραυματισμούς ή μικροζημιές.

Μην τοποθετείτε ουδέτερα δραστικά από τις καρδιές.

Αυτή η συσκευή έχει σχεδιαστεί για χρήση μόνο με το συγκεκριμένο προϊόν. Εάν τοποθετηθεί λάθος εξάρτημα ή διαφορετική από αυτήν που καθαρίζεται, ενδέχεται να προκληθεί ζημιά ή βλάβη της συσκευής ή υλικές ζημιές.

Μην τοποθετείτε την εντοιχία πάνω από την τηλεόραση. Μην κινείτε την τηλεόραση προς τα αριστερά/δεξιά ή προς τα πάνω/κάτω.

Εισαγωγή περιπτώσεων, ενδέχεται να προκύψουν προβλήματα στην πλατφόρμα με συνέπεια τραυματισμού ή θανάτου.

Μην στηρίζεστε και μην κρεμάτε από την τηλεόραση.

Μην στηρίζετε και μην κρεμάτε από τα Παράθυρα, καθώς ενδέχεται να προκληθεί πτώση του συνόλου της οροφής ή του παραθύρου.

ΠΡΟΣΟΧΗ

Εάν δεν ακολουθεί το κολάρο προφοράς, ενδέχεται να προκύψουν τραυματισμοί ή μικρές ζημιές.

Μην αποκλείετε ένα πρόβλημα κατά τον καθορισμό της εργασίας συντήρησης.

Με την ακεραιότητα των δεδομένων ενάντια σε κάθε παρέμβαση. Η βιβλιοθήκη περιέχει, ενδέχεται να περιέχει κάποιες από τις πληροφορίες με σύνθετα τραυματικά ή μικρά (εμείς

ΠΡΟΣΟΧΗ

Εάν η τηλεόραση παραμένει συνδεδεμένη στην επιτοίχια βάση για μεγάλο χρονικό διάστημα, η επιφάνεια του τοίχου πίσω ή πάνω από την τηλεόραση ενδέχεται να αποχρωματιστεί ή η ταπετσαρία ενδέχεται να ξεκολλήσει, ανάλογα με το υλικό κατασκευής του τοίχου. Εάν η επιτοίχια βάση τοποθετηθεί σε τοίχο με επιφάνεια που έχει υποστεί ζημιά, η τηλεόραση μπορεί να πέσει.

Μην τοποθετείτε την επιτοίχια βάση σε επιφάνεια που υπόκειται σε κραδασμούς ή κρούσεις.

Εγκατάσταση της επιτοίχιας βάσης

Προς τους αντιπροσώπους της Sony

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ακολουθήστε τις οδηγίες ασφαλείας που περιγράφονται παρακάτω και τηρήστε αυτές τις οδηγίες ασφαλείας κατά τη διάρκεια της εγκατάστασης, της συντήρησης και του ελέγχου αυτού του προϊόντος.

Μην εγκαταστήσετε την επιτοίχια βάση σε επιφάνειες τοίχου όπου οι γωνίες ή οι πλευρές της τηλεόρασης προεξέχουν από την επιφάνεια του τοίχου.

Μην εγκαταστήσετε την επιτοίχια βάση σε επιφάνεια τοίχου, όπου κάποια γωνία ή κάποια πλευρά της τηλεόρασης θα προεξέχουν από την επιφάνεια του τοίχου. Εάν κάποιο άτομο ή κάποιο αντικείμενο προσκρούσει σε γωνία ή σε πλευρά της τηλεόρασης που προεξέχει από την επιφάνεια του τοίχου, ενδέχεται να προκληθούν τραυματισμοί ή υλικές ζημιές.

Μην τοποθετείτε την τηλεόραση επάνω ή κοντά σε συσκευή κλιματισμού.

Εάν η τηλεόραση παραμένει εκτεθειμένη σε ρεύμα αέρα από συσκευή κλιματισμού για μεγάλο χρονικό διάστημα, ενδέχεται να προκληθεί πυρκαγιά, ηλεκτροπληξία ή δυσλειτουργία της τηλεόρασης.

Εγκαταστήστε την επιτοίχια βάση σε σταθερό τοίχο, ακολουθώντας τις οδηγίες που παρέχονται στο παρόν εγχειρίδιο οδηγιών.

Επιπλέον, σε περίπτωση πλήρωσης χαλαρών τοίχων, ενδέχεται να προκληθεί πτώση της επιτοίχιας βάσης με συνέπεια τραυματισμούς ή υλικές ζημιές. Χρησιμοποιήστε κατάλληλες βίδες ανάλογα με το υλικό κατασκευής του τοίχου και εγκαταστήστε τις σε τοίχο με ασφαλή χρήση, χρησιμοποιώντας τις περιγραφόμενες διαμέτρους (8 mm ή 10 mm).

Χρησιμοποιήστε τις βίδες που παρέχονται στη συσκευασία, καθώς και τα συνδετικά εξαρτήματα σύμφωνα με τις οδηγίες που παρέχονται στο παρόν εγχειρίδιο. Εάν χρησιμοποιήσετε μη κατάλληλα εξαρτήματα, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή υλικές ζημιές στην τηλεόραση.

Στερεώστε τα εξαρτήματα στήριξης, ακολουθώντας τη διαδικασία που περιγράφεται στο παρόν εγχειρίδιο οδηγιών.

Σε περίπτωση πλήρωσης ή χαλαρών τοίχων ή σε κάποια από τις βίδες, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή ζημιά στην τηλεόραση.

Σφίξτε τις βίδες και βεβαιωθείτε ότι έχουν τοποθετηθεί στη σωστή θέση.

Εάν η θέση είναι ακατάλληλη, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή ζημιά στην τηλεόραση.

Μενούνο βάλε την ταυτότητα ΟΚΡΑΑΒΑΟΥΣ κατά την τοποθέτηση της.

Σε διαφορετικές περιπτώσεις, ενδέχεται να προκύψουν θέματα και βλάβες της τηλεόρασης. Είναι, υπάρχει πιθανότητα τραυματισμού.

Το θεμέλιο του τοίχου, το οποίο είναι κατακόρυφο προς το δέλτα και ενιαίο.

Σε διαιτητική νηστεία, ενέχεται να προκύψει από την πλασματική μέθοδο συνταγής φαρμάκου.

Αφού το θέτομε σε λειτουργία, αφαιρούμε κατάλληλα τα καλώδια.

Εάν απαιτούνται αντικείμενα περισσότερα από αυτά, εκτελείται να προκύψουν πράγματι ή η μία στην εφαρμογή.

Αναφέρετε την άσκηση πιέσεων στο κάτωδο τροφοδοσίας ή στο κάτωδο συνδέσεως.

Εάν το καλώδιο τροφοδοσίας ή το καλώδιο σύνδεσης ουριέται ή αναμένεται να ουρηθεί, απαιτείται λογική πιέσεως. Υπάρχει κίνδυνος εκδήλωσης εσωτερικών βραχυκυκλωμάτων με συνέπεια βραχυκύκλωμα διακοπής ηλεκτρικού ρεύματος. Αυτό ενδέχεται να προκαλέσει πυρκαγιά ή ηλεκτροπληξία.

Οι βίδες που απαιτούνται για τη στερέωση επιτοίχιας βάσης στον τοίχο εν προκειμένω.

Κατά την τοποθέτηση της επένδυσης τοίχου, χρησιμοποιήστε βίδες οι οποίες είναι κατάλληλες για το υλικό κατασκευής και τη δομή του τοίχου.

Τοποθέτηση τηλεόρασης στον τοίχο

Η διάταξη τοποθέτησης διαφέρει ανάλογα με την τηλεόρασή σας. Χρησιμοποιήστε τη βάση τοίχου SW-WL450 για να τοποθετήσετε την τηλεόραση στον τοίχο.

Σημείωση

Αφαιρέστε την βάση επιτραπέζιας τοποθέτησης από την τηλεόραση, αφαιρέστε την βάση επιτραπέζιας τοποθέτησης από την τηλεόραση. Ανατρέξτε στον Οδηγό εγκατάστασης και ακολουθήστε τα βήματα με αντίστροφη σειρά για να αφαιρέσετε την βάση επιτραπέζιας τοποθέτησης από την τηλεόραση. Τοποθετήστε την τηλεόραση με την οθόνη προς τα κάτω σε μια επίπεδη επιφάνεια την οποία έχετε καλύψει με ένα πανί και ανασηκώστε, όταν ασφαλίζεται ελάχιστα προσαρμοσμένη για την επιτοίχια βάση ή όταν αφαιρείτε τη βάση επιτραπέζιας τοποθέτησης τοποθετώντας την τηλεόραση, για να αποτρέψετε την πρόκληση ζημιάς στην επιφάνεια της οθόνης LCD. Αποσυνδέστε τις βίδες πριν αφαιρέσετε με ασφάλισμα και αφαιρέστε κάθε καρφί από πάνω.

Προετοιμασία για τοποθέτηση

Να έχετε κοντάς τον Οδηγό αναφοράς και τον Οδηγό εγκατάστασης της τηλεόρασης πριν από την εγκατάσταση. - Πριν από την τοποθέτηση βεβαιωθείτε ότι έχετε ένα κατσαβίδι Phillips που να ταιριάζει στις βίδες. - Επαληθεύστε τη θέση του τοίχου της τηλεόρασης. Ετοιμάστε τέσσερις ή περισσότερες βίδες 8 mm και μία βίδα διαμέτρου 5 mm ή οδηγό (αν χρειάζονται). Ευθυγραμμίστε βίδες που είναι κατάλληλες για το υλικό κατασκευής του τοίχου.

Έλεγχος των εξαρτημάτων

παρέχονται με το μοντέλο SU-WL450

• Ελέγξτε ότι περιλαμβάνονται όλα τα εξαρτήματα.

A Bαση (20) (1) B Tροχαλία (2)
◎ PSW 6x20 (4)◎ PSW 4x20 με δακτύλιο (2)
ΕΔιαχωριστικό (20) (2)	Ε Μάντας (1)
◎ Δακτύλιος (20) (M4) (2)	Η PSW 4x20 (2)
◎ Προσαρμογέας βάσης (2)	◎ PSW 4x10 (8)
◎ KΔιαχωριστικό (60) (2)	◎ PSW 6x50 (2)
◎ M Δακτύλιος (M4) (2)	◎ N PSW 4x50 (2)

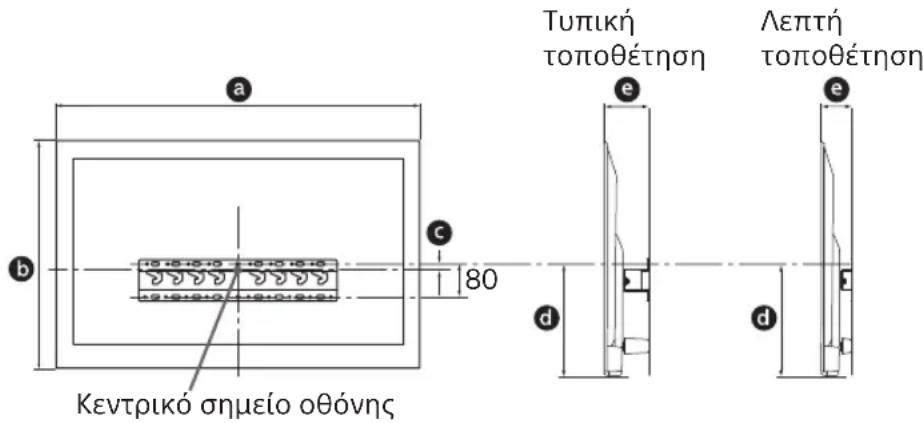

Καθορισμός της θέσης τοποθέτησης

1 Καθορίστε τη θέση τοποθέτησης.

Βεβαιωθείτε ότι στον τοίχο υπάρχει αρκετός χώρος για την τηλεόραση και ότι ο τοίχος μπορεί να στηρίξει βάρος τουλάχιστον τέσσερις φορές μεγαλύτερο από αυτό της τηλεόρασης.

Συμβουλεύουμε τον παρακάτω τρόπο και για την εκκένωση των εγκαταστάσεων στον τοίχο.

Ανατρέξτε στον Οδηγό αναφοράς της ηλεκτρονικής σας για πληροφορίες σχετικά με το βάρος της.

Μονάδα: mm

Övouma μovétélou	Διαστάσεις Μθόνης		Διάσταση κέντρου οθόνης	Mήκος για την τοποθέτηση
	a	b	c	d	e
					Τυπική τοποθέτηση τοποθέτηση
KDL-50WG6□□	1.130 660 21 358 130 88
KDL-43WG6□□	974 572 54 346 130 88

Σημείωση

Οδηγίες του πίνακα εκείται να διατηρούν εαυτούς για την Τέχνη Εγκατάστασης. - Όταν η πινακίδα είναι κατεστραμμένη ή σπασμένη, το άνω μέρος της πινακίδας πρέπει να αντικατασταθεί.

Φροντίστε ώστε να υπάρχει επαρκής απόσταση μεταξύ της τηλεόρασης και της οροφής και των τοίχων του τοίχου που την περιέχουν, όπως απεικονίζεται στο παρακάτω διάγραμμα.

Movα: mm

Τα ελαιοφόρα και τα κατασκευαστικά έργα να ανταποκρίνονται σε ακατάλληλες συνθήκες ή όχι:

Μην τοποθετείτε την τηλεόραση σε μέρη όπου η θερμοκρασία είναι πολύ υψηλή ή πολύ χαμηλή, ή όπου υπάρχει υγρασία. Μην τοποθετείτε την τηλεόραση κοντά σε θερμάστρες, καλοριφέρ, κρεβάτια ή άλλα έπιπλα. Μην καλύπτετε τις οπές αερισμού με κουρτίνες ή άλλα αντικείμενα. Μην εγκαθιστάτε την τηλεόραση όπως φαίνεται παρακάτω.

Ευνοείται η κυκλοφορία του αέρα.

Σημείωση

Εάν θέλετε να περάσετε τα καλώδια μέσα από τον τοίχο, ανοίξτε μια τρύπα στον τοίχο για να περάσετε τα καλώδια πριν ξεκινήσετε την τοποθέτηση. Για να αποφύγετε την ακριβή μέτρηση των καλωδίων, προετοιμάστε μια τρύπα στον τοίχο σε σημείο εκτός της περιμέτρου της βάσης (20) Α, προσαρμόζοντας βάση 1 και του διαχωριστικού (20) Ε, του διαχωριστικού (60) Κ.

2 Επιλέξτε τη μέθοδο επιτοίχιας τοποθέτησης. Μπορείτε να επιλέξετε την απόσταση μεταξύ της πίσω πλευράς της τηλεόρασης και του τοίχου σύμφωνα με τα παρακάτω στοιχεία.

2-α Τυπική τοποθέτηση 2-β Λεπτή τοποθέτηση

Ανατρέξτε στον πίνακα του βήματος 1C

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

-Αν επιλέξετε τη μέθοδο 2-β, θα περιοριστεί η πρόσβαση στους ακροδέκτες.

2-α 2-β

3 Ανατρέξτε στον παρακάτω πίνακα για πληροφορίες σχετικά με τη θέση τοποθέτησης του προσαρμογέα βάσης. Αν επιλέξετε τη μέθοδο 2-β, προσαρτήστε αυτό το βήμα.

Όνομα μοντέλου Θέση αγκίστρου

KDL-50WG6□□

KDL-43WG6□□

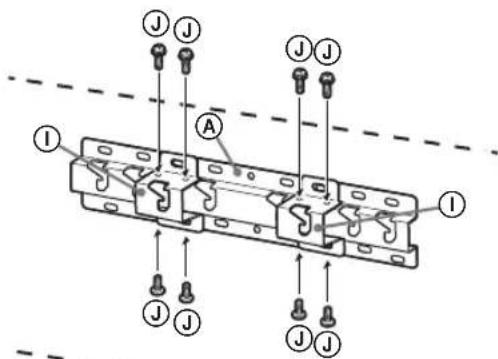

Αν επιλέξετε τη μέθοδο 2-α, τοποθετήστε τον Προσαρμογέα βάσης ① στη Βάση (20) ④ χρησιμοποιώντας τη Βίδα (PSW 4x10) ⑤.

4 Καθορίστε τις θέσεις των βιδών για την εγκατάσταση της βάσης (20) Α.

Συμβουλευτείτε τα τεχνικά χαρακτηριστικά στη σελίδα 12.

Αν επιλέξετε τη μέθοδο 2-α, χρησιμοποιήστε τις θέσεις για τις οπές του προσαρμογέα βάσης ①.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ο τοίχος στον οποίο θα αναρτηθεί η τηλεόραση θα πρέπει να αντέχει βάρος τουλάχιστον τέσσερις φορές το βάρος της τηλεόρασης (Ανατρέξτε στον Οδηγό ανάρτησης της τηλεόρασής σας σχετικά με το βάρος της.).

Βεβαιωθείτε για την αντοχή του τοίχου όπου θα τοποθετηθεί η τηλεόραση. Εάν είναι απαραίτητο, ενισχύστε κατάλληλα τον τοίχο.

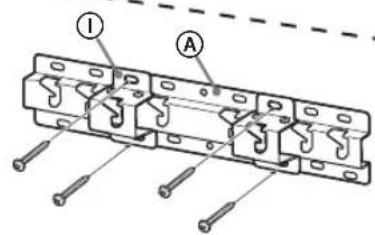

Εγκατάσταση της βάσης στον τοίχο

Χρησιμοποιήστε τέσσερις ή περισσότερες βίδες διαμέτρου 8 mm ή οβίδες (αν προβλέπονται).

Τοποθετήστε τις τέσσερις βίδες στις οπές του προσαρμογέα βάσης ① για να τον συνδέσετε με τη βάση (20) Α (μόνο 2-α).

• Εγκαταστήστε τη βάση (20) Α στον τοίχο οριζόντια.

Τυπική τοποθέτηση (2-α)

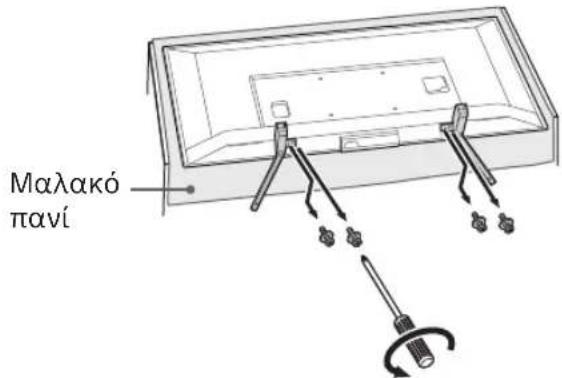

1 Αφαιρέστε τη βάση επιτραπέζιας τοποθέτησης από την τηλεόραση.

Εν συνεχεία, τοποθετήστε την τηλεόραση σε ένα σημείο που έχετε καλύψει με ένα απλό πανί, για την αποφυγή πρόκλησης φθοράς στην επιφάνεια της οθόνης. Κατανοήστε τη διαδικασία, αφαιρέστε τις βίδες από το βασικό περίβλημα της βάσης. Αφαιρέστε τη βάση επιτραπέζιας τοποθέτησης που αφαιρέσατε και τις βίδες της σε ένα ασφαλές σημείο και φυλάξτε τις μακριά από παιδιά. Δεν χρειάζονται αυτά τα εξαρτήματα, αν στο πάτωμα θέλετε να τοποθετήσετε την τηλεόραση πάνω σε κάποιο τραπέζι. Η βάση επιτραπέζιας τοποθέτησης δεν χρειάζεται ξεχωριστά.

Τοποθετήστε την πινακίδα πάνω σε ένα απλό τραπέζι, για την αποφυγή πρόκλησης φθοράς στην επιφάνεια της οδού. Κατανεύγκατασον της επιτοίας βάος, μηχρανοήστε τις βίδες αφαιρέστε από το βάθος πινακίδας. Αφαιρέστε τη βάση επιγραφής που αφαιρέσατε και τις βίδες της σε ένα ασφαλές σημείο και φυλάξτε τις μακριά από παιδιά. Δεν χρειάζονται αυτά τα εργαλεία, αν στο μάτι θέλετε να τοποθετήσετε την επιγραφή πάνω σε κλίση τραπεζιού. Η βάση επιγραφής δεν χρειάζεται ξεχωριστά.

Βεβαιωθείτε ότι η τηλεόραση είναι κατασκευασμένη έτσι ώστε να την ευθυγραμμίσετε. Η τηλεόραση δεν πρέπει να ευθυγραμμίζεται με την οθόνη LCD στραμμένη προς τα κάτω, για να αποφευχθούν φαινόμενα ανομοιόμορφης εικόνας. Αν ασκήσετε πίεση ή κραδασμούς στην επιφάνεια της τηλεόρασης, η τηλεόραση πρέπει να τοποθετηθεί σε σημείο. Τοποθετήστε την τηλεόραση με την οθόνη στραμμένη προς τα κάτω σε επίπεδη επιφάνεια με τη βάση επιτραπέζιας τοποθέτησης τοποθετημένη να προεξέχει από την άκρη της επιφάνειας. Αν τοποθετήσετε την πρόσοψη της τηλεόρασης και το κάτω μέρος της βάσης επιτραπέζιας τοποθέτησης πάνω στην ίδια επίπεδη επιφάνεια, θα δημιουργηθούν ανεπιθύμητες συνθήκες εργασίας και μπορεί να προκληθεί ζημιά στην τηλεόραση. Κατά την αφαίρεση της βάσης επιτραπέζιας τοποθέτησης από την τηλεόραση, κρατάτε τη βάση επιτραπέζιας τοποθέτησης σταθερά.

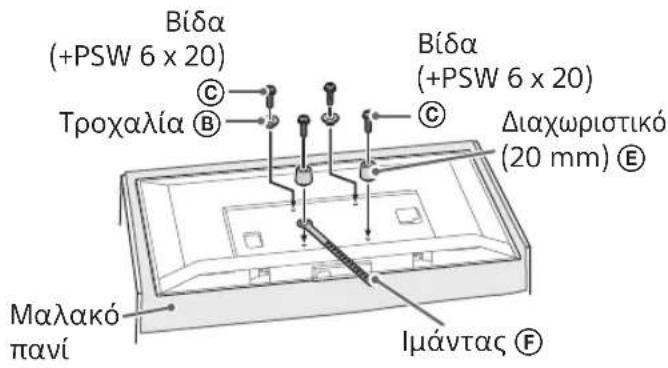

2 Τοποθετήστε τα εξαρτήματα προσαρμογής για την επιτοίχια βάση. Ελέγξτε τα εξαρτήματα προσαρμογής, ανατρέχοντας στην παράγραφο "Παρέχονται με το μοντέλο SU-WL450" της ενότητας "Έλεγχος των εξαρτημάτων" στη σελίδα 5.

2. Ελέγξτε τα εξαρτήματα και τα προαιρετικά για την Επιτοίχια βάση. Ελέγξτε τα εξαρτήματα και τα προαιρετικά, ανατρέχοντας στην παράγραφο "παρέχονται με το μοντέλο SU-WL450" της ενότητας "Έλεγχος των εξαρτημάτων" στη σελίδα 5.

-Στερεώστε σταθερά τα εξαρτήματα προσαρμογής με βίδες. Εάν χρησιμοποιείτε ηλεκτρικό κατσαβίδι, ρυθμίστε τη ροπή περίπου στα 1,5 N·m {15 kgf·cm}. Φροντίστε να φυλάξετε τόσο τα εξαρτήματα που χρησιμοποιείτε όσο και αυτά που δεν χρησιμοποιείτε σε ασφαλές μέρος για μελλοντική χρήση. Διατηρήστε το παρόν εγχειρίδιο για μελλοντική χρήση.

Τυπική τοποθέτηση (2-α)

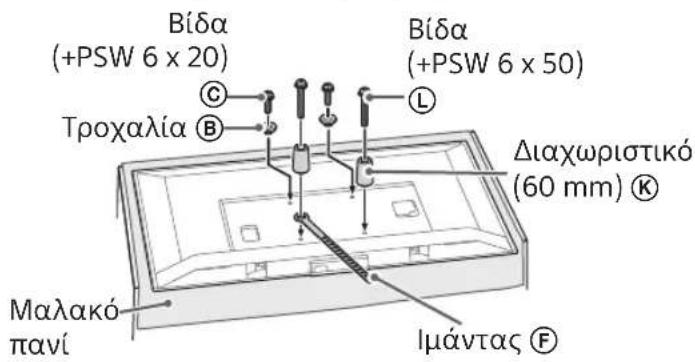

Λεπτή τοποθέτηση (2-β)

Πίσω όψη

Δεν μπορείτε να χρησιμοποιήσετε ορισμένους από τους ακροδέκτες που βρίσκονται στην πίσω πλευρά της τηλεόρασης, όταν χρησιμοποιείτε αυτό το στυλ τοποθέτησης.

• 3 Συνδέστε τα απαραίτητα καλώδια στην τηλεόραση.

Συνδέστε οπωσδήποτε τα καλώδια πριν από την τοποθέτηση της τηλεόρασης στον τοίχο. Δεν θα μπορείτε να συνδέσετε τα καλώδια ενώ έχει τοποθετηθεί η τηλεόραση.

Ανατρέξτε στον οδηγό αναφοράς που παρέχεται με την τηλεόραση.

Ανατρέξτε στον οδηγό αναφοράς που παρέχεται με την τηλεόραση.

Ineiwo

- Αφαιρέστε τα περιεχόμενα των καλωδίων μέσα από τον τοίχο σε καίριο εξουσιοδοτημένο τεχνικό. - Δέστε τα καλώδια συνέχεια για να αποφύγετε να τα πατήσετε πριν από την τοποθέτηση στον τοίχο.

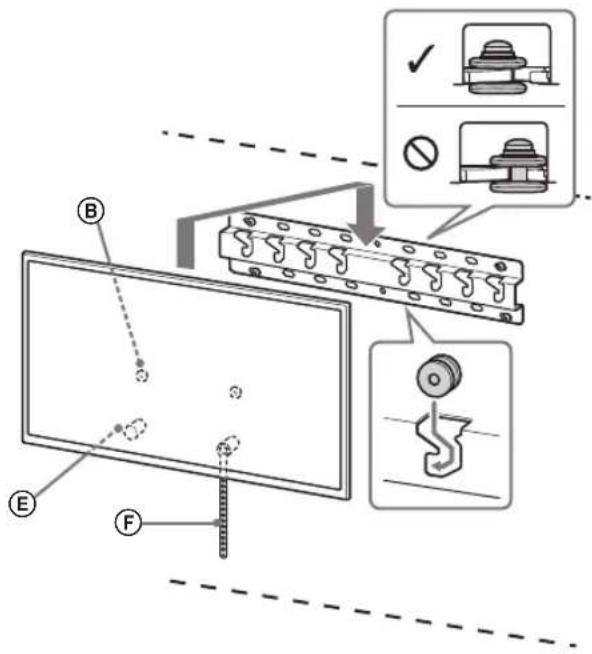

Τοποθέτηση της τηλεόρασης στον τοίχο

1 Εγκαταστήστε την τηλεόραση στη βάση ή στον προβολέα βάσης.

Στη βάση ή στον προβολέα βάσης, συμβουλευτείτε τον πίνακα του Βήματος 3 στην ενότητα "Καθόρισμος της θέσης τοποθέτησης" στη σελίδα 8. Προσαρμόστε προς τα κάτω ή προς τα πάνω τις τηλεοράσεις 8 που έχετε συνδέσει στο πίσω μέρος της τηλεόρασης στη βάση ή στον προβολέα βάσης, φροντίζοντας να επιβεβαιώσετε το σχήμα των οπών. Αφού τοποθετήσετε την τηλεόραση στον τοίχο, βεβαιωθείτε ότι οι τηλεοράσεις έχουν ασφαλίσει καλά στη βάση ή στον προβολέα βάσης. - Αφήστε αργά και τα δύο χέρια ωσέν αβεβαιωθείτε ότι η τηλεόραση δεν πέφτει.

Τυπική τοποθέτηση (2-α)

Αριστερή τοποθέτηση (2-β)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

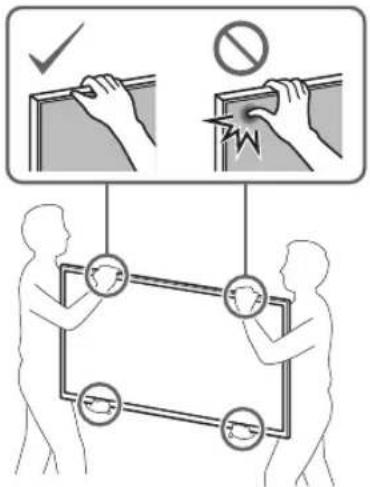

Βεβαιωθείτε ότι η μεταφορά της τηλεόρασης πραγματοποιείται από δύο ή περισσότερα άτομα (ή περισσότερα άτομα για τηλεοράσεις μεγαλύτερες από 75 ίντσες).

2 Αποστρέψτε τη μετατόπιση του κάτω μέρους της τηλεόρασης.

• Τεντώστε τον ιμάντα F και συνδέστε τον στον τοίχο στερεά.

Χρησιμοποιήστε μια βίδα διαμέτρου 5mm ή οδηγό (εν παρέχεται).

Σημείωση

• Οδηγήστε να τραβήξετε το κάτω μέρος της τηλεόρασης ελαφρώς προς το μέρος για να βεβαιωθείτε ότι ενεργοποιείται προς τα εμπρός. Αν παρατηρήσετε κλίση, τότε δεν έχει στερεωθεί σωστά και πρέπει να συνδέσετε τον ιμάντα F στερεά.

Επαλήθευση της ολοκλήρωσης των εργασιών τοποθέτησης

Ελέγξτε τα παρακάτω σημεία.

Οι τοξικές ουσίες εξουδετερώνονται με θέρμανση σε βαθμό που να μην προκαλούν βλάβη. Το σχοινί και το καλώδιο έχουν στερεωθεί ή συμπιεστεί. - Ο ιμάντας (F) είναι σφιχτός και δεν έχει χαλαρώσει.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η λανθασμένη τοποθέτηση του καλωδίου τροφοδοσίας κ.λπ. μπορεί να προκαλέσει πυρκαγιά ή ηλεκτροπληξία λόγω βραχυκυκλώματος. Για λόγους ασφαλείας, βεβαιωθείτε ότι έχουν ολοκληρωθεί οι εργασίες τοποθέτησης.

Άλλες πληροφορίες

Κατά την αφαίρεση της τηλεόρασης, ακολουθήστε τα βήματα της διαδικασίας τοποθέτησης με την αντίστροφη σειρά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Φροντίστε 1 ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις μεγαλύτερες από 75 ίντσες) να κρατούν την τηλεόραση κατά την αφαίρεσή της.

Τεχνικά χαρακτηριστικά

Διαστάσεις: (Περίπου) [mm]

a : 400

b : 300

c:200

d : 100

e:80

f:480

g : 100

h1:20 (περίπτωση 2-b)

h2:60 (περίπτωση 2-a)

Βάρος (μόνο για τη βάση): (περίπου) [kg] 0,8

Ο χειρισμός και τα τεχνικά χαρακτηριστικά υπόκεινται σε αλλαγή χωρίς προειδοποίηση.

Μοντέλα, στα οποία πιθανώς ισχύει: KDL-50WG6□□* / 43WG6□□*

* Ονομασία που αντιστοιχεί σε συγκεκριμένα ψηφία ή/και σύμβολα, τα οποία υπάρχουν στους αριθμούς ορισμένων μοντέλων.

Πληροφορίες χρήσης

Για την προστασία του προϊόντος και για λόγους ασφάλειας, η εταιρεία Sony συνιστά η εγκατάσταση της τηλεόρασης να γίνεται από εξουσιοδοτημένους ή αδειοδοτημένους τεχνικούς της Sony. Μην επιχειρήσετε να την εγκαταστήσετε μόνοι σας.

Πληροφορίες για τεχνικούς της Sony

Δώστε τη μέγιστη προσοχή στην ασφάλεια κατά την εγκατάσταση, την περιοδική συντήρηση και τον έλεγχο του προϊόντος.

Για την εγκατάσταση αυτού του προϊόντος, ιδιαίτερα για την επιλογή της θέσης και της επιφάνειας που πρέπει να αντέχει το βάρος της τηλεόρασης, είναι απαραίτητη η επαρκής εμπειρία. Αναθέστε την εκτέλεση της τοποθέτησης μόνο σε εξουσιοδοτημένους ή αδειοδοτημένους τεχνικούς της Sony και δώστε ιδιαίτερη προσοχή στην ασφάλεια κατά την εγκατάσταση. Η εταιρεία Sony δεν φέρει καμία ευθύνη για ζημιές ή ατυχήματα που προκλήθηκαν από λανθασμένη εγκατάσταση ή χειρισμό.

Για την ασφαλή και σωστή εγκατάσταση, πρέπει να ακολουθείτε τις οδηγίες λειτουργίας που παρέχονται με τη βάση τοίχου, το εγχειρίδιο τοποθέτησης της τηλεόρασης και τις οδηγίες χειρισμού της.

Πληροφορίες ασφάλειας

Σας ευχαριστούμε για την αγορά του προϊόντος.

Οδηγίες εγκατάστασης

Για την εγκατάσταση αυτού του προϊόντος απαιτούνται γνώσεις και δεξιότητες. Είναι υποχρεωτικό να αναθέσετε την εγκατάσταση σε εξουσιοδοτημένο τεχνικό της Sony, σύμφωνα με τους κανονισμούς, και να συμβουλευτείτε το εγχειρίδιο για την ασφάλεια κατά την εγκατάσταση. Η Sony δεν φέρει ευθύνη για ζημιές ή τραυματισμούς που προκλήθηκαν από λανθασμένη συμπεριφορά ή από μη ενδεδειγμένη εγκατάσταση αυτού ή οποιουδήποτε άλλου προϊόντος, εκτός από τις περιπτώσεις που ορίζονται από το νόμο (εάν υπάρχουν).

Σχετικά με τις οδηγίες της Sony

Για την εγκατάσταση αυτού του προϊόντος απαιτούνται γνώσεις και δεξιότητες. Είναι υποχρεωτικό να διαβάσετε προσεκτικά αυτό το εγχειρίδιο για να εκτελέσετε με ασφάλεια την εργασία εγκατάστασης. Η Sony δεν φέρει ευθύνη για ζημιές ή τραυματισμούς που προκλήθηκαν από λανθασμένη συμπεριφορά ή από μη ενδεδειγμένη εγκατάσταση. Μετά την εγκατάσταση, διαβάστε αυτό το εγχειρίδιο ξανά.

Σε αυτό το εγχειρίδιο περιγράφεται ο σωστός χειρισμός του προϊόντος και παρέχονται σημαντικές προφυλάξεις για την αποφυγή ατυχημάτων. Είναι υποχρεωτικό να διαβάσετε προσεκτικά αυτό το εγχειρίδιο και να χρησιμοποιήσετε το προϊόν με ασφαλή τρόπο. Φυλάξτε αυτό το εγχειρίδιο για μελλοντική αναφορά.

Κατά τον σχεδιασμό των προϊόντων της Sony, η ασφάλεια αποτελεί προτεραιότητα. Ωστόσο, ο λανθασμένος χειρισμός των προϊόντων μπορεί να προκαλέσει σοβαρούς τραυματισμούς ή ζημιές, όπως ηλεκτροπληξία, ανατροπή ή πτώση του προϊόντος. Για να αποφύγετε τέτοια ατυχήματα, τηρείτε πάντα τους κανόνες ασφαλείας.

Η ημερομηνία κατασκευής αναγράφεται στο προϊόν και στη συσκευασία με τη μορφή γραμμικού κώδικα ως εξής: ΕΕΕΕ/ΜΜ, όπου ΕΕΕΕ είναι το έτος και ΜΜ ο μήνας κατασκευής.

Κατασκευαστής: Sony Corporation, 2-10-1 Osaki Shinagawa-ku, Tokyo, 141-8610 Ιαπωνία. Κατασκευάζεται στην Κίνα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Καθορισμένο προϊόν

Αυτό το προϊόν προορίζεται για χρήση μόνο με τις τηλεοράσεις που καθορίζονται για αυτό το προϊόν. Πληροφορίες σχετικά με τη δυνατότητα χρήσης αυτού του προϊόντος για μερική στερέωση παρέχονται στα εγχειρίδια των αντίστοιχων μοντέλων τηλεόρασης.

Οδηγίες εγκατάστασης

ΠΡΟΦΥΛΑΞΕΙΣ

Εάν δεν τηρηθούν οι παρακάτω προφυλάξεις, μπορεί να προκληθούν σοβαροί τραυματισμοί ή θάνατος σε χρήστες ή άλλα άτομα, ή ηλεκτροπληξία ή πτώση του προϊόντος.

Είναι υποχρεωτικό να αναθέσετε την εγκατάσταση σε εξουσιοδοτημένους τεχνικούς και να βεβαιωθείτε ότι κατά τη διάρκεια της εγκατάστασης δεν υπάρχουν παιδιά κοντά.

Κάθε κρεμαστή ή επιτοίχια βάση που έχει εγκατασταθεί λανθασμένα μπορεί να πέσει και να προκαλέσει σοβαρό τραυματισμό ή ζημιά. Η τοποθέτηση πρέπει να γίνεται από εξειδικευμένους τεχνικούς με άδεια.

Η τηλεόραση μπορεί να πέσει και να προκαλέσει σοβαρό τραυματισμό ή θάνατο. Εάν η βάση στήριξης ή επιτοίχιας στήριξης δεν είναι σταθερή, μπορεί να πέσει και να προκαλέσει τραυματισμό ή ζημιά. Η βάση πρέπει να είναι αρκετά ισχυρή για να αντέχει το βάρος της τηλεόρασης. (Το βάρος της τηλεόρασης αναγράφεται στο εγχειρίδιο.) Εάν η βάση στήριξης ή επιτοίχιας στήριξης δεν είναι τοποθετημένη αρκετά σταθερά στον τοίχο, μπορεί να πέσει και να προκαλέσει τραυματισμό ή ζημιά.

Οδηγίες ασφαλείας

Μην επιχειρήσετε να μετακινήσετε την τηλεόραση μόνοι σας. Κρατήστε τα παιδιά μακριά από την τηλεόραση για να αποφύγετε τραυματισμούς.

Η μετακίνηση ή η επισκευή της τηλεόρασης πρέπει να γίνεται από εξειδικευμένους τεχνικούς με άδεια.

Εάν η μετακίνηση ή η επισκευή της τηλεόρασης δεν γίνεται από εξειδικευμένους τεχνικούς με άδεια, η τηλεόραση μπορεί να πέσει και να προκαλέσει τραυματισμό ή ζημιά. Η μετακίνηση ή η επισκευή της τηλεόρασης πρέπει να γίνεται από δύο άτομα (το βάρος της τηλεόρασης είναι περίπου 75 κιλά ή περισσότερο).
