Tuotetyyppi	LED LCD -televisio
Merkki	Sony
Malli	Bravia KDL50WG665
Näytön koko (diagonaali)	50 tuumaa (127 cm)
Näytön tarkkuus	1920 x 1080 pikseliä (Full HD)
Käyttöjärjestelmä	Android TV
Mitat (ilman jalustaa)	1130 x 660 x 88 mm
Paino (ilman jalustaa)	Noin 13 kg
Sähkönsyöttö	220-240 V AC, 50/60 Hz
Virrankulutus (maks.)	120 W
Liitännät	HDMI-tulot (2), USB (1), Ethernet, sisäänrakennettu Wi-Fi
Viritin	Digitaalinen maanpäällinen TNT, SAT, kaapeli
Smart TV -toiminnot	Sovellukset, verkkoselaus, yhteensopivuus ääniavustajien kanssa
Sopiva seinäkiinnitys	Sony SU-WL450 -tuki (valinnainen)
Mukana tulevat lisävarusteet	Kaukosäädin, paristot, pöytätuki, asennusopas
Huolto ja puhdistus	Käytä pehmeää ja kuivaa liinaa. Älä käytä kemikaaleja.
Turvallisuus	Älä altista kosteudelle, älä tuki tuuletusaukkoja
Varaosat ja korjattavuus	Osia saatavilla valtuutettujen Sony-jälleenmyyjien kautta. Korjaus ammattilaisen toimesta.
Yleiset tiedot	Käyttöohje ladattavissa. Lainmukainen takuu 2 vuotta.

Usein kysytyt kysymykset - Bravia KDL50WG665 SONY

Kuinka asentaa televisio seinälle?

Käytä seinäkiinnikettä Sony SU-WL450 (myydään erikseen). Noudata kiinnikkeen mukana toimitettua asennusopasta. Varmista, että seinä kestää vähintään nelinkertaisen television painon (noin 13 kg). On suositeltavaa käyttää valtuutettua asentajaa.

Kuinka liittää HDMI-laitteita?

Kytke HDMI-kaapeli television takana olevaan HDMI-tuloon. Valitse vastaava lähde kaukosäätimen Input-painikkeella.

Mitä tehdä, jos televisio ei käynnisty?

Tarkista, että virtajohto on kytketty oikein ja että pistorasia toimii. Paina television tai kaukosäätimen Power-painiketta. Jos ongelma jatkuu, irrota laite 30 sekunniksi ja kytke se takaisin.

Kuinka puhdistaa television näyttö?

Käytä pehmeää ja kuivaa liinaa (mieluiten mikrokuituliinaa). Älä käytä nestemäisiä tai hankaavia aineita. Pinttyneisiin tahroihin kostuta liina kevyesti tislatulla vedellä.

Kuinka palauttaa television tehdasasetukset?

Siirry kohtaan Asetukset > Tallennus ja palautus > Tehdasasetusten palautus. Vahvista toimenpide. Kaikki henkilökohtaiset tiedot poistetaan.

Mistä löydän täydellisen käyttöohjeen?

Käyttöohje on ladattavissa ilmaiseksi sivustolta notice-facile.com tai Sonyn sivustolta. Voit myös tarkastella sitä television Käyttöohje-sovelluksesta.

Kuinka yhdistää televisio Internetiin?

Siirry kohtaan Asetukset > Verkko > Wi-Fi-asetukset. Valitse verkkosi ja syötä salasana. Voit myös käyttää suoraan televisioon kytkettyä Ethernet-kaapelia.

Kuinka käyttää ääniohjattua kaukosäädintä?

Paina kaukosäätimen Micro-painiketta ja puhu selkeästi. Televisio vastaa sisäänrakennetun ääniavustajan (Google Assistant) kautta. Varmista, että kaukosäädin on paritettu ja Wi-Fi-verkko on aktiivinen.

Mitä videoformaattia tuetaan?

Televisio tukee yleisiä formaatteja, kuten MP4, AVI, MKV, MOV. Täydellinen luettelo on käyttöohjeessa. Koodekit H.264 ja H.265 ovat yleensä yhteensopivia.

Kuinka säätää kuvan asetuksia?

Paina kaukosäätimen Home-painiketta ja siirry kohtaan Asetukset > Näyttö ja ääni > Kuva. Voit valita esiasetetun tilan (Vakio, Elokuva, Urheilu) tai säätää kirkkautta, kontrastia jne. manuaalisesti.

KÄYTTÖOHJE Bravia KDL50WG665 SONY

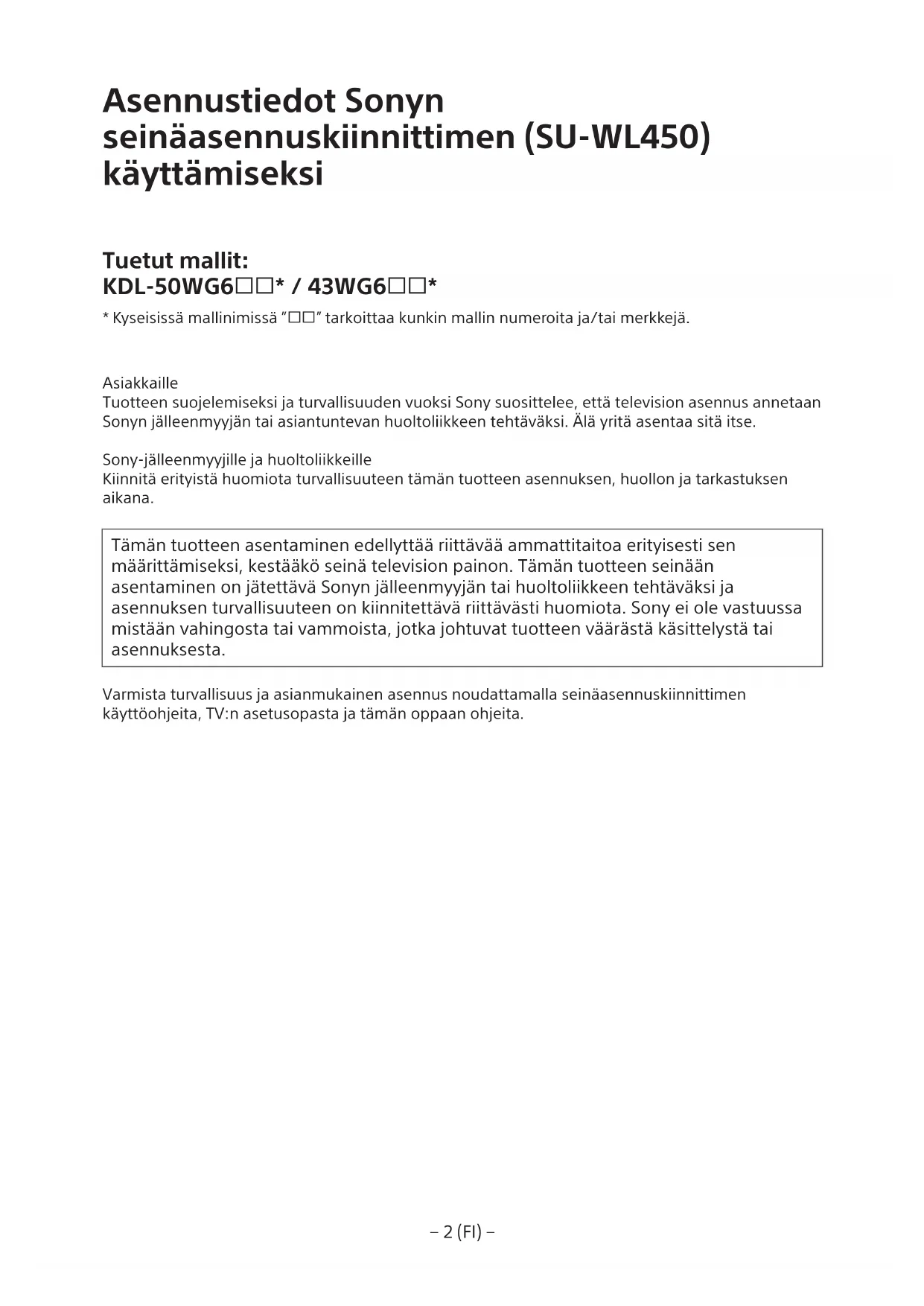

Asennustiedot Sonyn seinäasennuskiinnittimen (SU-WL450) käyttämiseksi

Tuetut mallit: KDL-50WG6□□*/43WG6□□*

• Kyseisissä mallinimissä "□□" tarkoittaa kunkin mallin numeroita ja/tai merkkejä.

Asiakkaille

Tuotteen suojelemiseksi ja turvallisuuden vuoksi Sony suosittelee, että television asennus annetaan Sonyn jälleenmyyjän tai asiantuntevan huoltoliikkeen tehtäväksi. Älä yritä asentaa sitä itse.

Sony-jälleenmyyjille ja huoltoliikkeille

Kiinnitä erityistä huomiota turvallisuuteen tämän tuotteen asennuksen, huollon ja tarkastuksen aikana.

Tämän tuotteen asentaminen edellyttää riittävää ammattitaitoa erityisesti sen määrittämiseksi, kestäkö seinä television painon. Tämän tuotteen seinään asentaminen on jätettävä Sonyn jälleenmyyjän tai huoltoliikkeen tehtäväksi ja asennuksen turvallisuuteen on kiinnitettävä riittävästi huomiota. Sony ei ole vastuussa mistään vahingosta tai vammoista, jotka johtuvat tuotteen väärästä käsittelystä tai asennuksesta.

Varmista turvallisuus ja asianmukainen asennus noudattamalla seinäasennuskiinnittimen käyttöohjeita, TV:n asetusopasta ja tämän oppaan ohjeita.

Turvallisuus

Kiitos, että päätit ostaa tämän tuotteen.

Asiakkaille

Tämän tuotteen asentaminen edellyttää riittävää ammattitaitoa. Asennus on annettava Sony-jälleenmyyjän tai valtuutetun asentajan tehtäväksi, ja turvallisuuteen on kiinnitettävä erityistä huomiota asennuksen aikana. Sony ei ole vastuussa mistään vahingosta tai vammoista, jotka johtuvat tuotteen väärästä käsittelystä tai asennuksesta tai muun kuin määritetyn tuotteen asennuksesta. Tämä ei vaikuta (mahdollisiin) lakisääteisiin oikeuksiisi.

Sony-jälleenmyyjille

Tämän tuotteen asentaminen edellyttää riittävää ammattitaitoa. Lue nämä käyttöohjeet huolellisesti, jotta asennus voidaan suorittaa turvallisesti. Sony ei ole vastuussa mistään vahingosta tai vammoista, jotka johtuvat tuotteen väärästä käsittelystä tai asennuksesta. Anna tämä käyttöohje asiakkaalle asennuksen jälkeen.

Tässä käyttöohjeessa kuvataan tuotteen oikeaoppinen käsittely sekä tärkeät varotoimet onnettomuuksien estämiseksi. Muista lukea tämä ohje huolellisesti ja käyttää tuotetta oikein. Säilytä tämä käyttöohje tulevaa käyttöä varten.

Sonyn tuotteet on suunniteltu turvallisuutta ajatellen. Jos tuotteita käytetään väärin, seurauksena voi olla tulipalon, sähköiskun, tuotteen kaatumisen tai putoamisen aiheuttama vakava henkilövahinko. Huomioi turvallisuutta koskevat varotoimet tällaisten onnettomuuksien estämiseksi.

VAROTOIMET

Määritetyt tuotteet

Tämä seinäasennuskiinnike on tarkoitettu käytettäväksi sille määritettyjen televisioiden kanssa. Tarkista television viiteoppaasta, että seinäasennuskiinnitintä voidaan käyttää.

Asiakkaille

VAROITUS

Jos seuraavia varotoimia ei noudateta, seurauksena voi olla tulipalon, sähköiskun tai tuotteen putoamisen aiheuttama vakava henkilövahinko tai kuolema.

Asennuksen saa suorittaa vain valtuutettu asentaja. Pidä lapset poissa asennusalueelta asennuksen aikana.

Jos seinäasennuskiinnitintä tai televisiota ei asenneta oikein, seurauksena voi olla seuraavat onnettomuudet. Muista jättää asennus valtuutetun asentajan tehtäväksi.

• Televisio saattaa pudota ja aiheuttaa mustelmia, murtumia tai muun vakavan henkilövahingon. Jos seinä, johon seinäasennuskiinnike asennetaan, on epävakaa, epätasainen tai se ei ole kohtisuorassa lattiaan nähden, yksikkö saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon. Seinän on pystyttävä kantamaan vähintään neljä kertaa television paino. (Katso television paino sen viiteoppaasta.) Jos seinäasennuskiinnitintä ei ole asennettu seinälle tarpeeksi tukevasti, yksikkö saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.

Muista antaa television siirtäminen tai irrottaminen valtuutetun asentajan tehtäväksi.

Jos muut kuin valtuutetut asentajat kuljettavat tai irrottavat television, se saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon. Varmista, että televisiota kantamassa ja irrottamassa on vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 75 tuumaa).

Älä irrota ruuveja tms. television kiinnityksen jälkeen.

Jos näin tehdään, televisio saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.

Älä tee muutoksia seinäasennuskiinnittimen osiin.

Jos näin tehdään, seinäasennuskiinnitin saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.

Älä asenna muita laitteita kuin määritelty tuote.

Tämä seinäasennuskiinnitin on tarkoitettu käytettäväksi ainoastaan sille määritetyn tuotteen kanssa. Jos asennat muun kuin määritetyn laitteen, se saattaa pudota ja rikkoutua ja aiheuttaa henkilö- tai omaisuusvahingon.

Älä kohdista seinäasennuskiinnittimeen television lisäksi muuta kuormaa. Älä ravista televisiota vasemmalle/oikealle tai ylös/alas.

Jos näin tehdään, televisio saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.

Älä nojaa tai riipu televisiosta.

Älä nojaa tai riipu televisiosta, sillä se saattaa pudota ja aiheuttaa vakavan henkilövahingon.

VAROTOIMET

Jos seuraavia varotoimia ei noudateta, seurauksena voi olla henkilö- tai omaisuusvahinko.

Älä käytä liikaa voimaa tuotteen puhdistuksen tai huollon yhteydessä.

Älä paina television yläosasta liialla voimalla. Jos näin tehdään, televisio saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.

Varotoimet

• Jos seinäasennuskiinnittimeen asennettua televisiota käytetään pitkään, television takana tai yläpuolella oleva seinäpinta voi värjäytyä tai tapetti irrota seinämateriaalista riippuen.
• Jos seinäasennuskiinnitin irrotetaan seinästä asentamisen jälkeen, seinään jää ruuvinreiät.
• Älä käytä seinäasennuskiinnitintä paikassa, johon kohdistuu mekaanista tärinää.

Seinäasennuskiinnittimen asentaminen

Sony-jälleenmyyjille

VAROITUS

Seuraavat ohjeet ovat ainoastaan Sony-jälleenmyyjille. Muista lukea edellä olevat turvallisuusvarotoimet ja kiinnitä erityistä huomiota turvallisuuteen tämän tuotteen asennuksen, huollon ja tarkastuksen aikana.

Älä asenna seinäasennuskiinnitintä seinäpintoihin, joissa television kulmat tai sivut ulkonevat seinäpinnasta.

Älä asenna seinäasennuskiinnitintä pylvääseen tai vastaaviin seinäpintoihin, joissa television kulmat tai sivut ulkonevat seinäpinnasta. Jos henkilö tai esine osuu television ulkonevaan kulmaan tai sivuun, seurauksena voi olla henkilö- tai omaisuusvahinko.

Älä asenna televisiota ilmastointilaitteen ylä- tai alapuolelle.

Jos televisio altistuu ilmastointilaitteen vesivuodolle tai ilmavirralle pitkiä aikoja, seurauksena voi olla tulipalo, sähköisku tai television toimintahäiriö.

Muista asentaa seinäasennuskiinnitin tukevasti seinään tässä käyttöohjeessa annettujen ohjeiden mukaisesti.

Jos jokin ruuveista on löysällä tai pudonnut, seinäasennuskiinnitin saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon. Muista käyttää seinämateriaalille sopivia ruuveja ja asenna yksikkö tukevasti vähintään neljällä 8 mm:n ruuvilla (tai vastaavalla).

Muista käyttää toimitettuja ruuveja ja kiinnitysosia oikein ja noudata tässä käyttöohjeessa annettuja ohjeita. Jos käytät korvaavia osia, televisio saattaa pudota ja aiheuttaa henkilövahingon tai vahingoittaa televisiota.

Muista koota kiinnitin oikein noudattamalla tässä käyttöohjeessa selitettyä menetelmää.

Jos jokin ruuveista on löysällä tai pudonnut, televisio saattaa pudota ja aiheuttaa henkilövahingon tai vahingoittaa televisiota.

Muista kiristää ruuvit kunnolla tarkoitettuihin kohtiin.

Jos näin ei tehdä, televisio saattaa pudota ja rikkoutua sekä aiheuttaa henkilö- tai omaisuusvahingon.

Varo kohdistamasta television iskuja asennuksen aikana.

Jos television kohdistuu isku, televisio saattaa pudota ja rikkoutua sekä aiheuttaa henkilö- tai omaisuusvahingon.

Televisio on asennettava seinään, joka on sekä kohtisuora että tasainen.

Jos näin ei tehdä, televisio saattaa pudota ja rikkoutua sekä aiheuttaa henkilö- tai omaisuusvahingon.

Kun televisio on asennettu oikein, kiinnitä kaapelit kunnolla.

Jos henkilöt tai esineet sotkeutuvat kaapeleihin, seurauksena saattaa olla henkilövahinko tai television vahingoittuminen.

Älä anna virtajohdon ja liitäntäkaapelin jäädä puristuksiin.

Jos virtajohto tai liitäntäkaapeli jää puristuksiin laitteen ja seinän väliin tai niitä taitetaan tai kierretään voimalla, sisäiset johtimet voivat tulla näkyviin ja seurauksena on oikosulku tai katkos. Tämä voi aiheuttaa tulipalon tai sähköiskun.

Seinäasennuskiinnittimen seinäkiinnitykseen tarvittavat ruuvit eivät sisälly toimitukseen.

Käytä seinämateriaalille ja -rakenteelle sopivia ruuveja, kun kiinnität seinäasennuskiinnittimen.

Television asennus seinään

Asennusmenetelmä vaihtelee eri televisioilla. Käytä seinäasennuskiinnitintä SU-WL450 television asentamiseksi seinälle.

Huomautus

Jos pöytäjalusta on kiinnitetty televisioon, irrota pöytäjalusta etukäteen. Katso ohjeet Asetusoppaasta ja noudata niitä käänteisessä järjestyksessä pöytäjalustan irrottamiseksi. - Aseta televisio kuvaruutu alaspäin tasaiselle ja tukevalle alustalle, jonka päälle on asetettu paksu ja pehmeä kangas, kun kiinnität seinäasennuskiinnittimen kiinnitysosia tai irrotat pöytäjalustan televisiosta. Tämä estää LCD-näytön pinnan vahingoittumisen. - Pane irrotetut ruuvit talteen turvalliseen paikkaan pois lasten ulottuvilta.

Asennuksen valmistelu

• Ota TV:n viiteopas ja asetusopas esille ennen asennusta. Hanki ennen kokoonpanoa valmiiksi ruuveihin sopiva ristipääruuvitaltta.
• Tarkista television asennuskohta.
• Pidä valmiina vähintään neljä halkaisijaltaan 8 mm:n ja yksi 5 mm:n ruuvia tai vastaava (lisävaruste). Valitse seinämateriaalille sopivat ruuvit.

Osien tarkistaminen

Toimitetaan SU-WL450:n mukana

• Tarkista, että kaikki osat on toimitettu.

A Jalusta (20) (1) B Hhnapyörä (2)
◎ PSW 6x20 (4)◎ PSW 4x20 ja holkki (2)
E Välike (20) (2) F Hhna (1)
◎ Holkki (20) (M4) (2)	◎ PSW 4x20 (2)
① Jalustan sovitin (2)	◎ PSW 4x10 (8)
◎ Välike (60) (2) ⊙ PSW 6x50 (2)
◎ Holkki (M4) (2)◎ PSW 4x50 (2)

Asennuspaikan määrittäminen

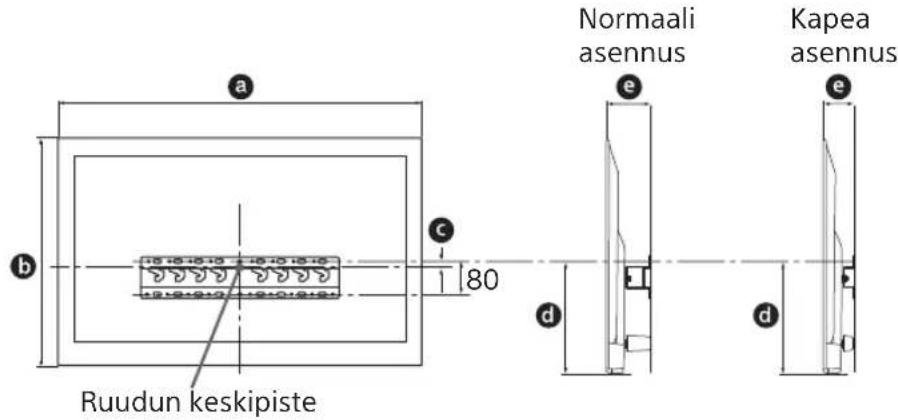

1. Määritä asennuspaikka.

Varmista, että seinä on riittävän iso televisiolle ja pystyy kantamaan vähintään neljä kertaa television painon.

Katso seuraava taulukko television asentamiseksi seinälle. Katso television paino television viiteoppaasta.

Yksikkö: mm

Mallinimi	Näytönn mitat		Ruudun keskikohdan mitta		Asennuspituus
	a	b	c	d	e
					Normaali asennus	Kapea asennus
KDL-50WG6□□	1130	660	21	358	130	88
KDL-43WG6□□	974	572	54	346	130	88

Huomautus

Taulukon arvot voivat vaihdella hieman asennuksen mukaan. - Kun televisio on asennettu seinälle, sen yläreuna on hieman eteenpäin kallellaan.

Jätä sopiva väli television ja katon sekä seinän esiin työntyvien osien välille seuraavan kuvan mukaisesti.

Yksikkö: mm

Noudata seuraavia ohjeita asianmukaisen ilmanvaihdon varmistamiseksi ja lian tai pölyn kerääntymisen estämiseksi:

• Älä asenna televisiota takaosan varaan, ylösalaisin, takaperin tai sivuttain.
• Älä sijoita televisiota hyllyn, maton tai vuoteen päälle tai kaappiin.
• Älä peitä televisiota millään tekstiilillä tai muilla vastaavilla, esimerkiksi verhoilla tai sanomalehdillä.

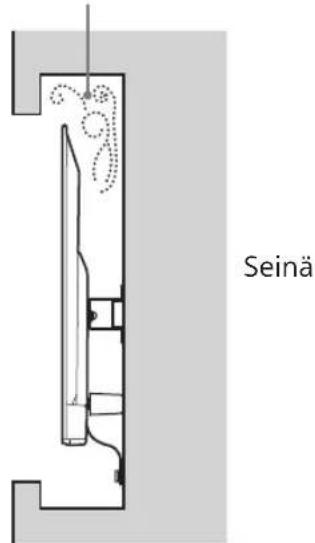

• Älä asenna televisiota alla olevien kuvien mukaisesti.

Ilmankierto estynyt.

Huomautus

• Jos kaapeli on tarkoitus vetää seinän sisälle, tee seinän reikä kaapeleille ennen asennuksen aloittamista.

Estä kaapeleiden jääminen puristuksiin tekemällä seinään reikä jalustan (20) A, jalustan sovit 1 ja välikkeen (20) E, välikkeen (60) kehän ulkopuolelle.

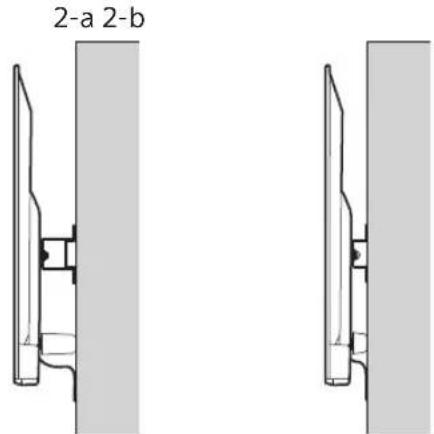

2 Valitse seinäasennustapa. Etäisyys TV:n takasivulta seinään voidaan valita seuraavasti.

2-a Normaali asennus

2-b Kapea asennus

Katso kohdan 1 taulukko.

VAROITUS

Kun valitaan 2-b, pääsy takana oleviin liittimiin on rajallinen.

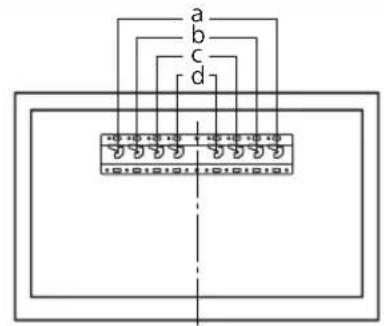

3 Katso jalustan sovittimen kiinnityspaikka alla olevasta taulukosta. Jos valitaan 2-b, ohita tämä vaihe.

Mallinimi Koukun sijainti

KDL-50WG6□□C

KDL-43WG6□□

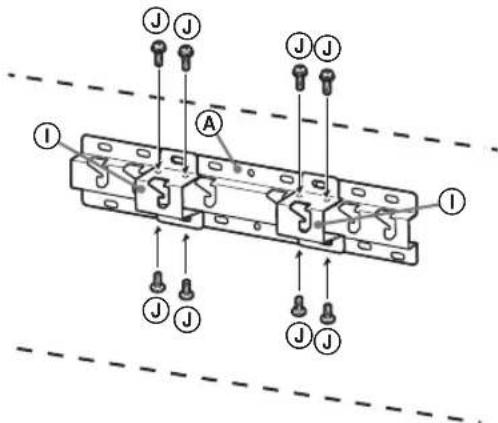

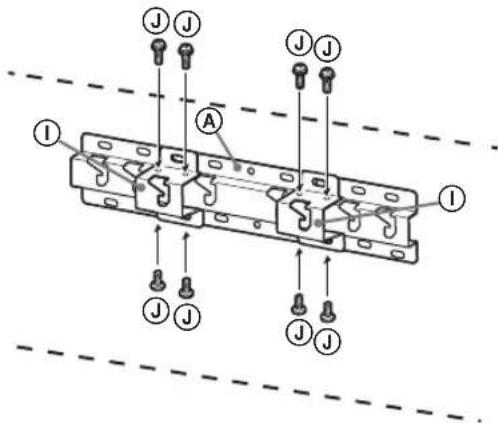

Asenna jalustan sovitin ① ruuvilla (PSW 4x10) ⑫ jalustaan (20) ④, kun valitaan 2-a.

4 Määritä ruuvien paikat jalustan (20) (A) asentamiseksi.

Katso tiedot sivulta 12.

Kun valitaan 2-a, käytä reikien paikkoja jalustan sovittimessa ①.

VAROITUS

Seinän, johon televisio asennetaan, on pystyttävä kannattamaan vähintään neljä kertaa television paino (Katso television paino sen viiteoppaasta.).

• Määritä seinän kestävyys, johon televisio asennetaan. Vahvista seinää tarvittaessa riittävästi.

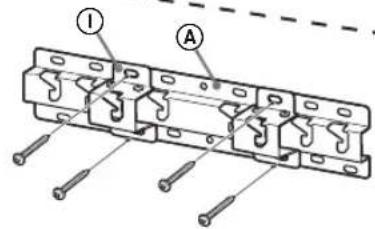

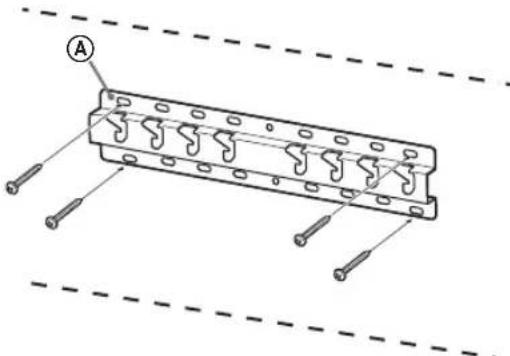

Jalustan asennus seinään

• Käytä vähintään neljää halkaisijaltaan 8 mm:n tai vastaavaa ruuvia (lisävaruste).
• Asenna neljä ruuvia jalustan sovittimeen ① ja jalustaan (20) A (vain 2-a).
• Asenna jalusta (20) © seinään vaakasuorassa.

Normaali asennus (2-a)

Kapea asennus (2-b)

Television asennuksen valmistelu

Katso asennusoppaasta ohjeita jalustan asennukseen.

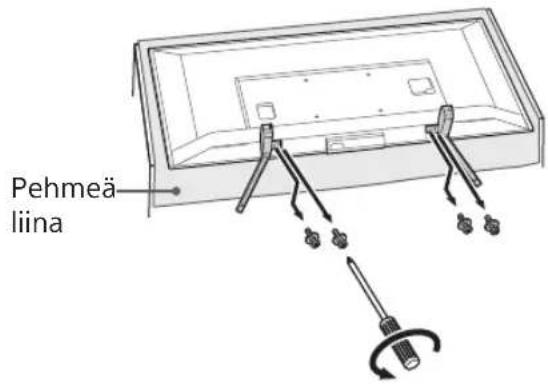

1 Irrota pöytäjalusta televisiosta.

Huomautus

• Muista asettaa televisio pehmeän kankaan päälle, ettei näytön pinta vahingoitu.
• Älä käytä seinäasennuskiinnittimen asennukseen ruuveja, jotka on irrotettu pöytäjalustasta.
• Muista asettaa pöytäjalusta ja sen ruuvit talteen turvalliseen paikkaan pois lasten ulottuvilta. Tarvitset niitä, jos haluat jatkossa käyttää televisiota pöydällä. Pöytäjalustaa ei voi ostaa erikseen.

VAROITUS

• Varmista ennen virran kytkemistä televisioon, että televisio on pystysuorassa asennossa. Televisioon ei saa kytkeä virtaa LCD-paneelin ollessa alaspäin, sillä se voi aiheuttaa kuvaan vääristymiä.
• Jos television pintaan kohdistuu painetta tai isku, se saattaa rikkoutua tai vahingoittua.
• Aseta televisio kuvaruutu alaspäin tasaiselle ja tukevalle alustalle niin, että pöytäjalusta riippuu alustan reunan yli. Jos television kuvaruutu ja pöytäjalustan jalka ovat samalla tasolla, työskentelyolosuhteet ovat epävakaat ja televisio voi vahingoittua. Kun irrotat pöytäjalustaa televisiosta, pidä pöytäjalustasta tukevasti kiinni.

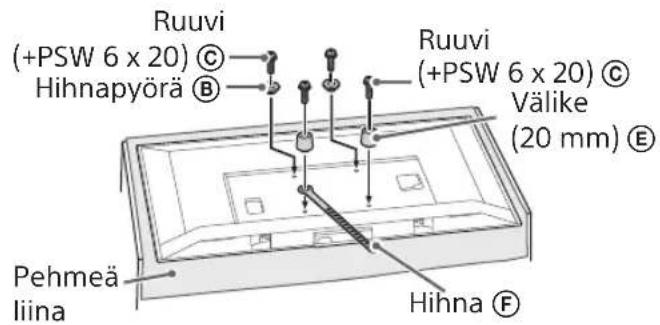

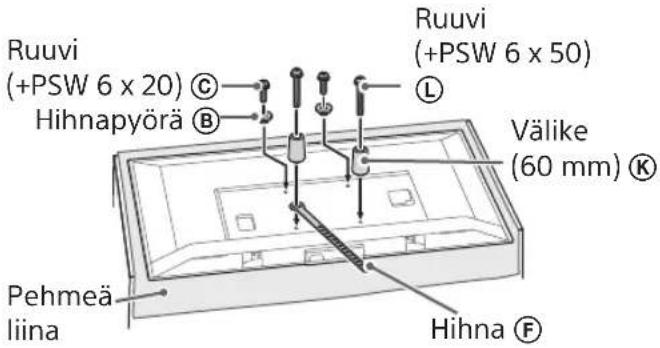

2 Kiinnitä seinäasennuskiinnittimen kiinnitysosat. Tarkista kiinnitysosat sivun 5 kappaleen "Osien tarkistaminen" kohdan "Toimitetaan SU-WL450:n mukana" mukaisesti.

Huomautus

Kiinnitä kiinnitysosat tukevasti käyttämällä ruuveja. Jos käytät sähkötoimista ruuvinväännintä, valitse kiristysvoiman asetukseksi noin 1,5 N·m (15 kgf·cm). - Säilytä käytetyt tai käyttämättömät osat turvallisessa paikassa tulevaa käyttötarvetta varten. Säilytä tämä käyttöohje tulevaa käyttöä varten.

Normaali asennus (2-a)

Kapea asennus (2-b)

Huomautus

Joitakin television takana olevia liitäntöjä ei voida käyttää, kun käytetään tätä asennustapaa.

3 Liitä tarvittava(t) kaapeli(t) television.

Muista liittää kaapelit ennen television asennusta seinään. Kaapeleita ei voi liittää sen jälkeen, kun televisio on asennettu. Katso television mukana toimitettu viiteopas.

Huomautus

Jätä kaapeleiden vetäminen valtuutetun asentajan tehtäväksi. - Niputa kaapelit ennen seinälle asennusta, ettei niiden päälle astuta.

Television asennus seinään

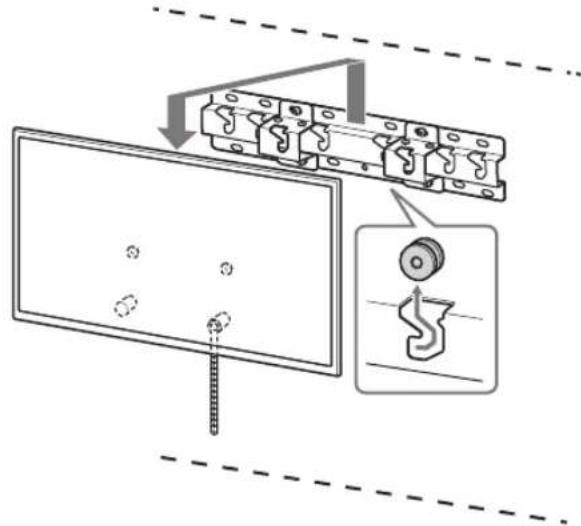

1 Asenna televisio jalustaan tai jalustan sovittimeen.

• Katso hihnapyörien (B) ripustuspaikka jalustassa tai jalustan sovittimessa kohdan "Asennuspikan määrittäminen" vaiheen 3 taulukosta sivulta 7.
• Liu'uta televisiota varovasti alaspäin ja ripusta television taakse kiinnitetyt hihnapyörät (8) jalustaan tai jalustan sovittimeen siten, että ne ovat oikein rei'issä. Kun televisio on asennettu seinään, tarkista, että hihnapyörät 8 ovat kunnolla kiinni jalustassa tai jalustan sovittimessa.
• Varmista, ettei televisio putoa, irrottamalla otteesi varovasti.

Normaali asennus (2-a)

Kapea asennus (2-b)

VAROITUS

• Varmista, että vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 75 tuumaa) kannattelee televisiota sen kantamisen aikana.

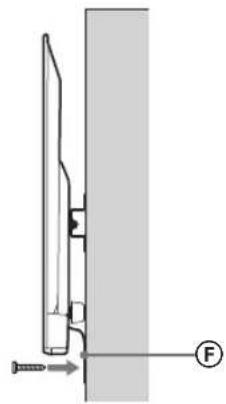

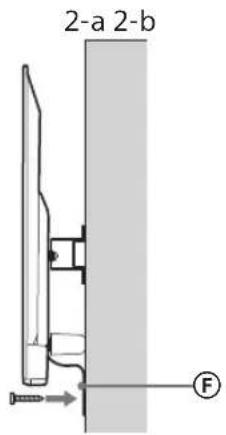

2 Television alaosan liikkumisen estäminen.

• Poista löysät hihnasta (F) ja kiinnitä se tukevasti seinään.

• Käytä halkaisijaltaan 5 mm:n ruuvia tai vastaavaa (lisävaruste).

Huomautus

• Varmista yrittämällä vetää television alaosaa hieman itseäsi kohti, ettei se liiku eteenpäin. Jos liikettä havaitaan, sitä ei ole kiinnitetty oikein ja hihna F on kiinnitettävä tukevasti uudelleen.

Asennuksen tarkistaminen

Tarkista seuraavat kohdat.

• Hihnapyörät (B) on ripustettu kunnolla jalustaan tai jalustan sovittimeen.
• Johto ja kaapeli eivät ole kiertyneenä tai puristuksissa.
• Hihna F on tiukalla eikä siinä ole löysää.

VAROITUS

Virtajohdon jne. virheellinen sijoitus saattaa aiheuttaa tulipalon tai sähköiskun oikosulun vuoksi. Muista tarkistaa valmis asennus turvallisuuden vuoksi.

Muuta tietoa

Televisio irrotetaan asennukseen nähden päinvastaisessa järjestyksessä.

VAROITUS

• Varmista, että vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 75 tuumaa) kannattelee televisiota sen irrottamisen aikana.

Tekniset tiedot

Mitat: (noin) [mm]

a: 400

b: 300

c: 200

d: 100

e: 80

f: 480

g: 100

h1: 20 (tapaus 2-b)

h2: 60 (tapaus 2-a)

Paino (vain jalusta): (noin) [kg]

0,8

Rakennetta ja teknisiä ominaisuuksia voidaan muuttaa ilman ennakkoilmoitusta.

Sitä tehdessä televisio voi pudota ja aiheuttaa vammoja tai omaisuusvahinkoja.

Älä tee seinäkiinnikkeen osiin muutoksia.

Sitä tehdessä seinäkiinnike voi pudota ja aiheuttaa vammoja tai omaisuusvahinkoja.

Sitä tehdessä televisio voi pudota ja aiheuttaa vammoja tai omaisuusvahinkoja.

Älä nojaa televisioon tai roiku sen kyljessä.

Älä nojaa televisioon tai roiku sen kyljessä, koska se voi kaatua päällesi ja aiheuttaa vakavan vamman.

VAROITUS

Seuraavien varoitusohjeiden noudattamatta jättäminen voi aiheuttaa vammoja tai omaisuusvahinkoja.

Television pitkäaikainen altistuminen ilmastointilaitteesta tulevalle ilmavirralle tai siitä vuotavalle vedelle voi aiheuttaa tulipalon tai sähköiskun tai vahingoittaa televisiota.

Asenna seinäkiinnike tukevasti seinään noudattaen tämän asennusohjeen ohjeita.

Jos jokin ruuvi on huonosti kiinnitetty tai putoaa pois, seinäkiinnike voi pudota ja aiheuttaa vammoja tai omaisuusvahinkoja. Käytä seinän materiaaliin sopivia asianmukaisia ruuveja ja asenna seinäkiinnike tukevasti vähintään neljällä 8 mm halkaisijaltaan olevalla (tai vastaavalla) ruuvilla.

Tärähdysten aikana televisio voi pudota tai rikkoutua. Tämä voi aiheuttaa vamman.

Asenna televisio pystysuoralle ja sileälle seinälle.

Mudeli nimi Konksu asukoht

KDL-50WG6□□C

KDL-43WG6□□

Valitessasi 2-a, asenna alustan sovitin 1 ruuvilla (PSW 4 x 10) J alustaan (20) A.

Vaadake teleriga komplektis olevat viitejuhti.

Markus.

• Kasutage 5 mm läbimõõduga kruvi või samaväärset (ei kuulu komplekti).

Markus.

Disaini ja tehnilisi andmeid võidakse muuta ilma ette teatamata.

720

#

Sony

77

77
